星途TXL 19 20老款的车友都知道,启停开关每次打火都要关闭,很烦 这诟病困扰2年多了,一直没有什么好的办法解决,抱着尝试的心里买了瑞虎8的模块来尝试,无奈数据跟接线略有差别 ,反复测测试后才得以成功

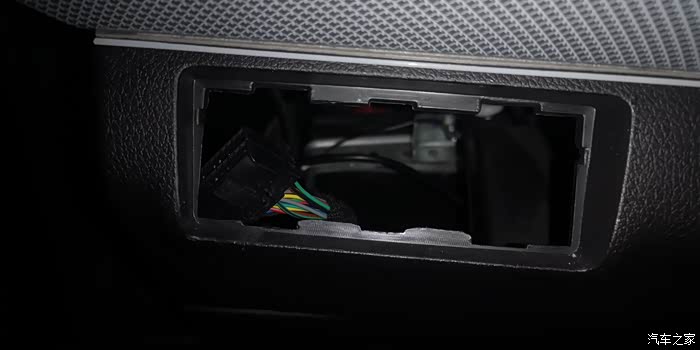

拆掉这个小储物柜,这个比较简单了,打开 两边捏住就拿下来了!

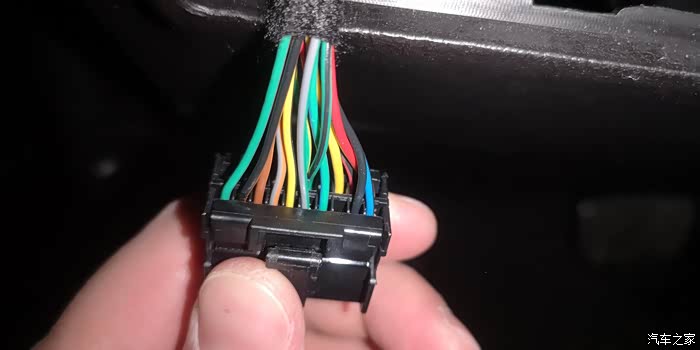

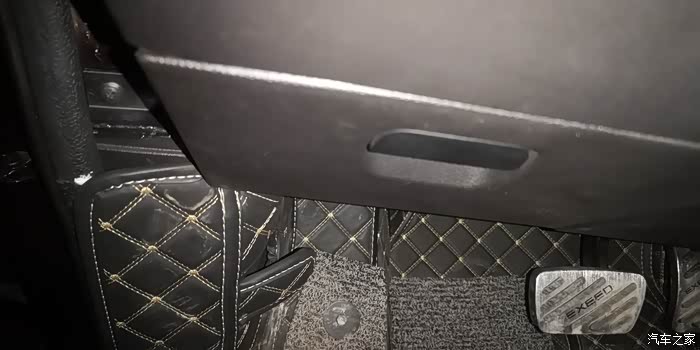

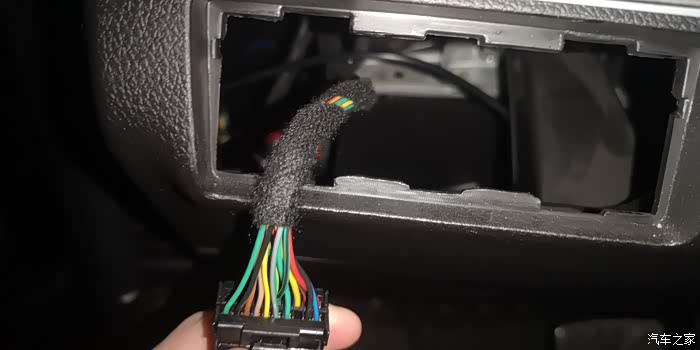

拔掉插头,线比较长 也可以不拆仪表开关 从下面储物柜里面拔插头

注意这个是内扣开关 直接外面翘容易搞坏卡角,从里头掐住再去翘一下就出来了

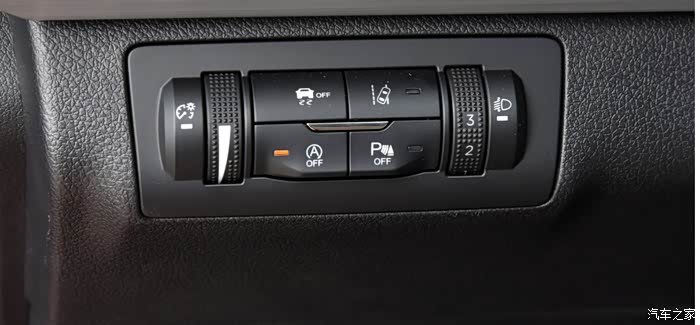

拆下左侧仪表控制开关

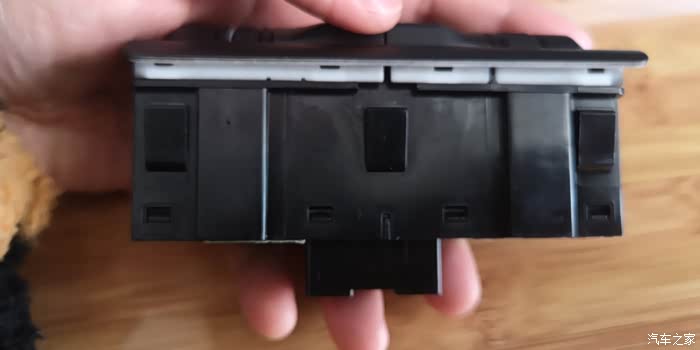

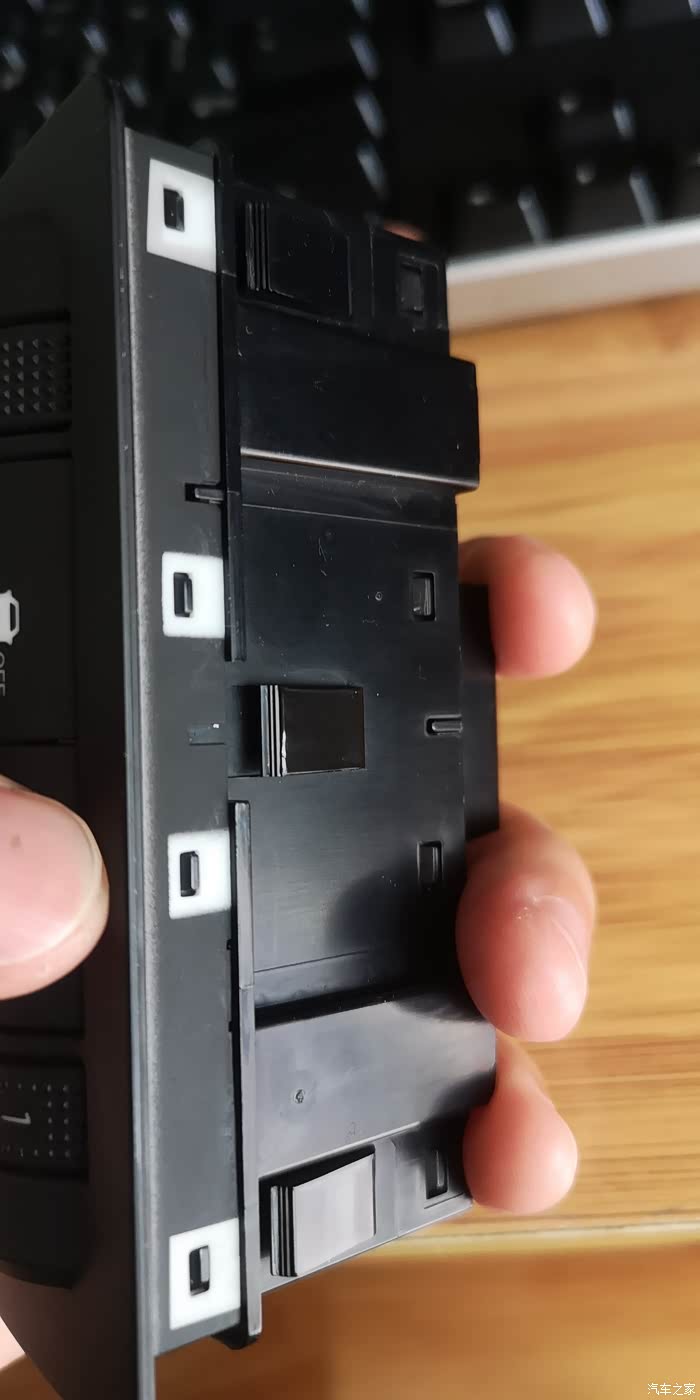

一边3个卡角,内扣的

插头的卡扣,知道形状可以从里面反手扣下来

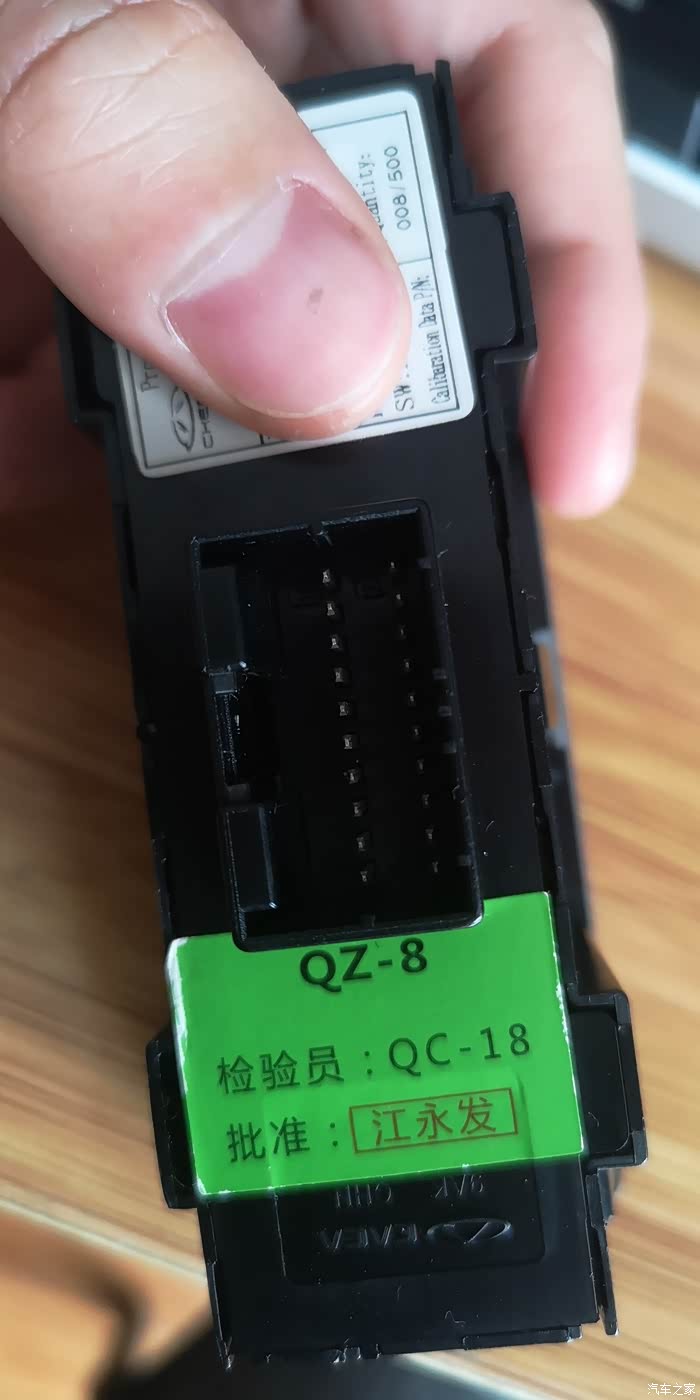

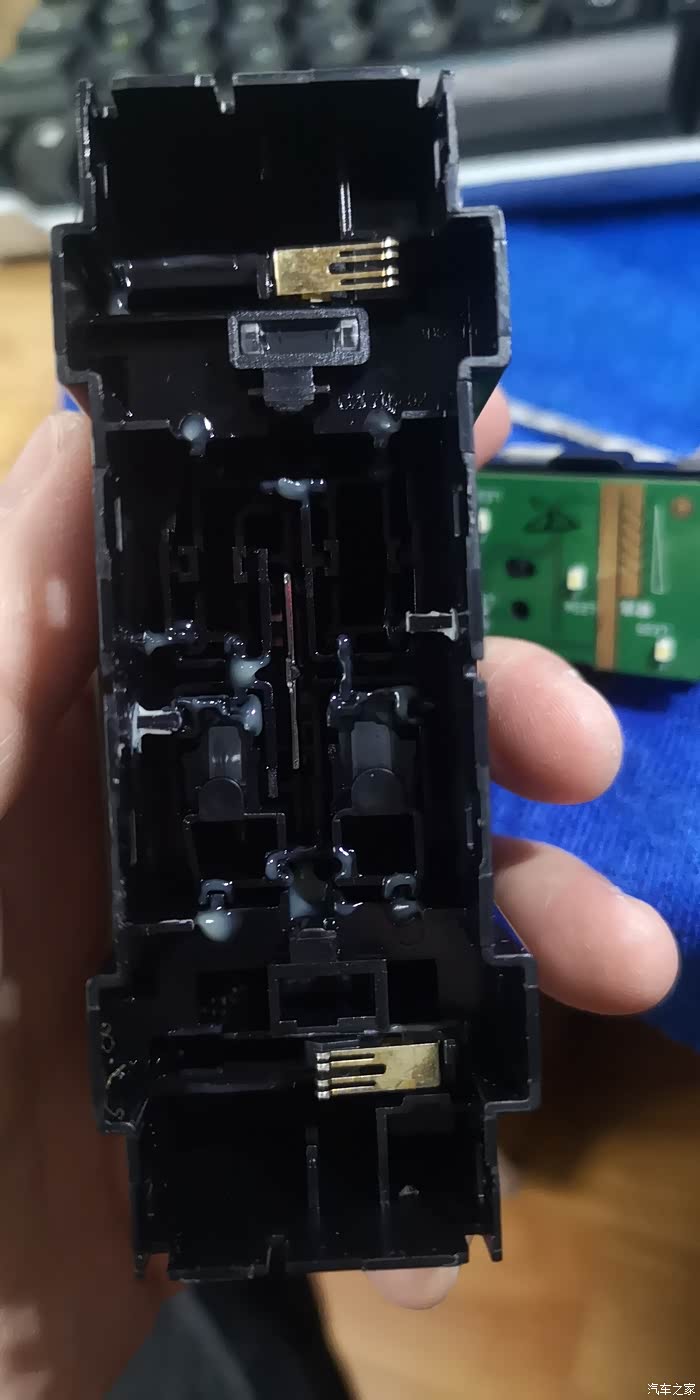

拆开开关里面是这样的

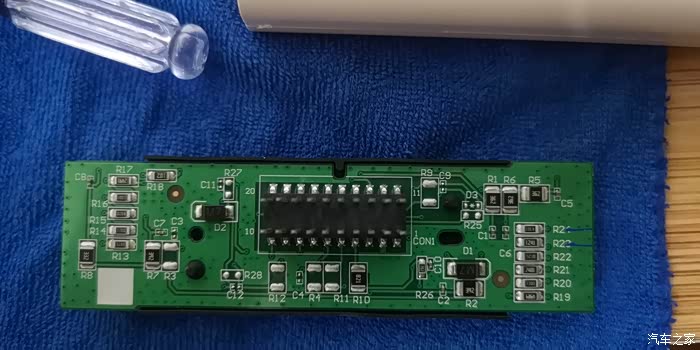

电路板是这样的了

对应的20 针插针

引脚插针编号 找跟线短接8号线跟2号线启停就关闭,再短接又开启

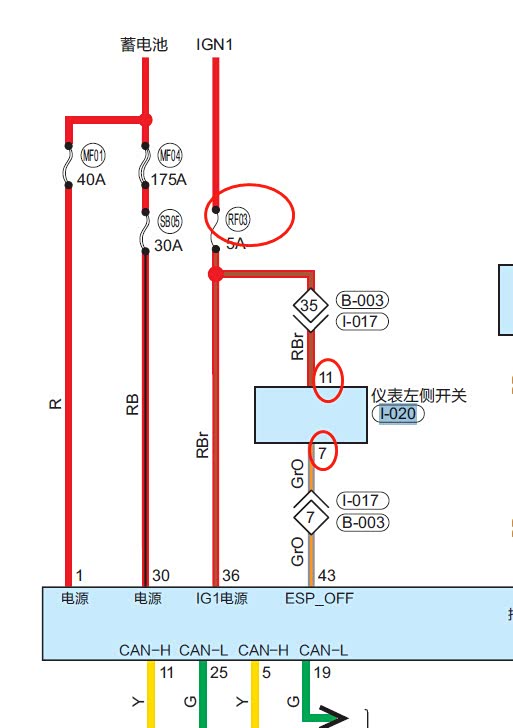

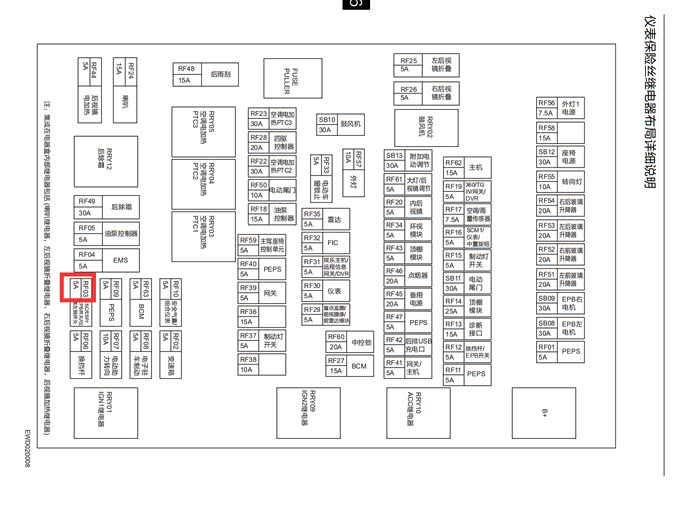

左侧仪表保险丝RF03

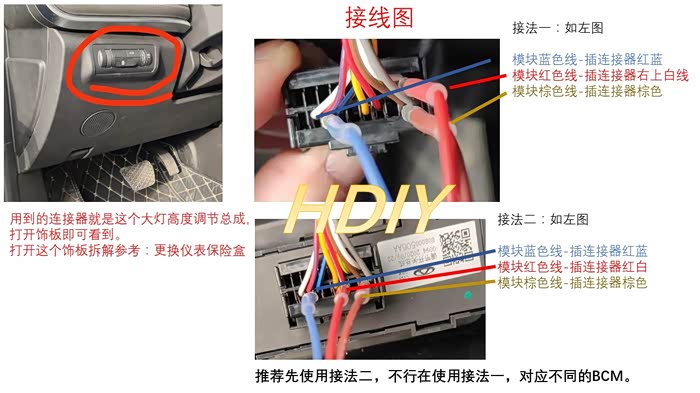

20款瑞虎8 启停关闭接线方法,有用的就3根线其他的不用管他

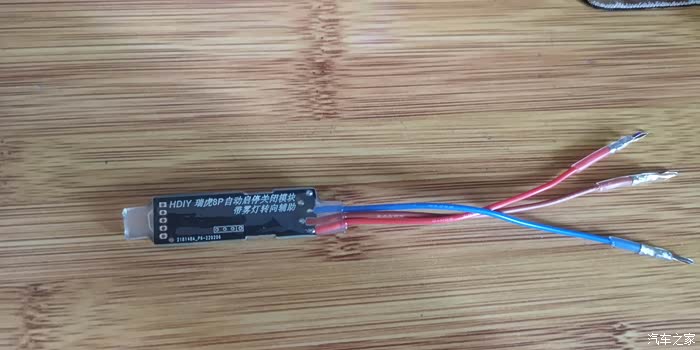

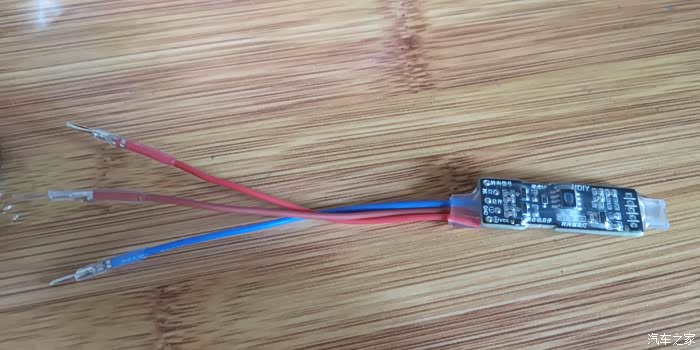

瑞虎8的模块  数据稍有差别 接线位置也略有不同

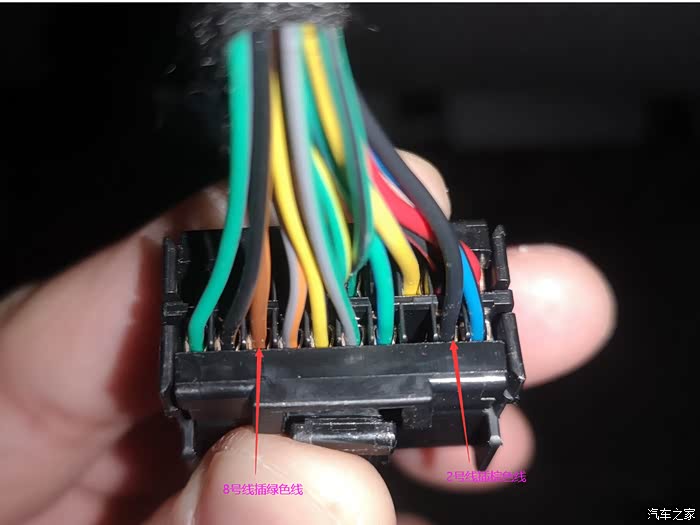

8号线绿色线 跟2号线棕色线对应的模块引脚线颜色

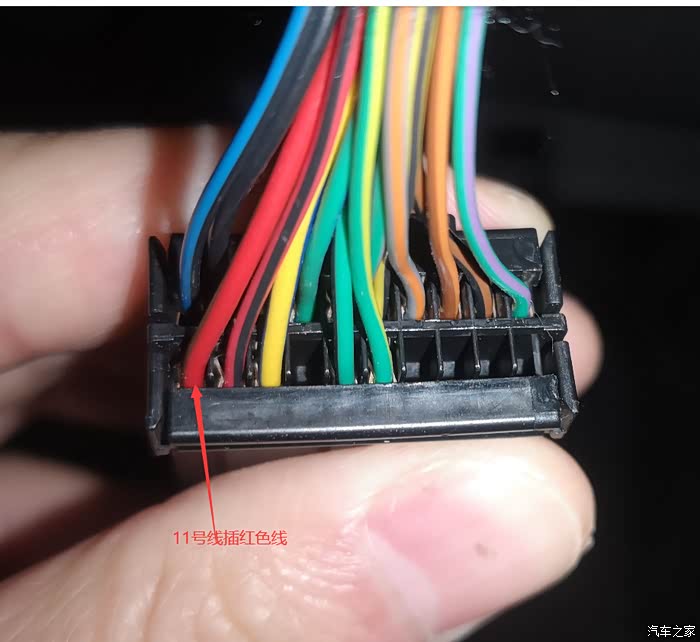

11号线 引脚位置是红色线

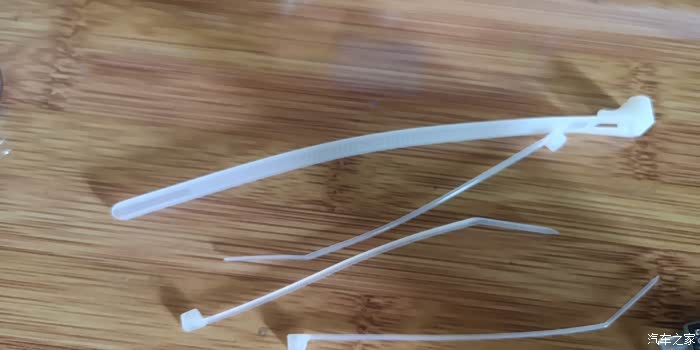

模块插好就是这样,扎带绑好 或者缠点胶带就好了

启停IGN正极电流

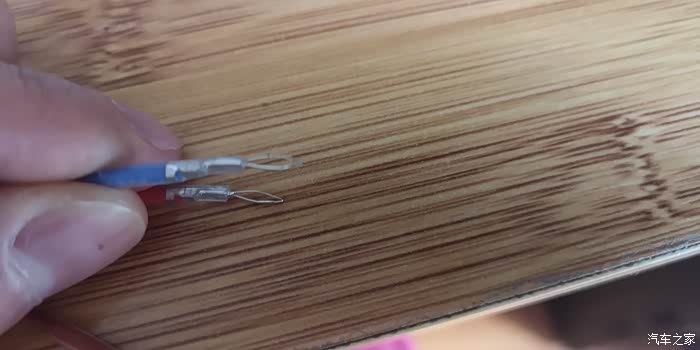

引脚带弹片,不用担心以后接触不良

插好用扎带绑好,不放心可以在缠点绒布胶带

模块的作用是模拟点火后关闭一次启停键,你需要又可以开启,相当于帮你手工关闭了一次
