12款新福克斯车载CD改家用

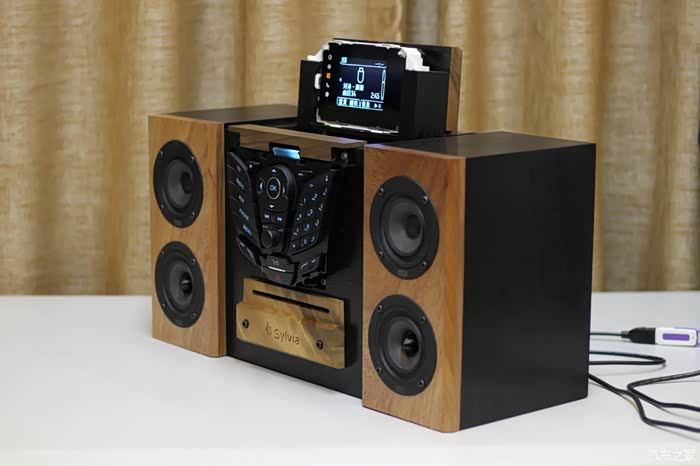

先看下成品图
三年前犯了一个错误，把自己车上的原配音响CD换成了显示屏导航，时至今日由于导航版本老旧（升级版本非常麻烦），导航仪经常把我带进死胡同，不得不改用手机导航。
最近，由于把老婆用车的CD改家用取得圆满成功，就想着挑战极限，把新福克斯的异形车载音响也改成家用，见拆下的三件套
最近，由于把老婆用车的CD改家用取得圆满成功，就想着挑战极限，把新福克斯的异形车载音响也改成家用，见拆下的三件套

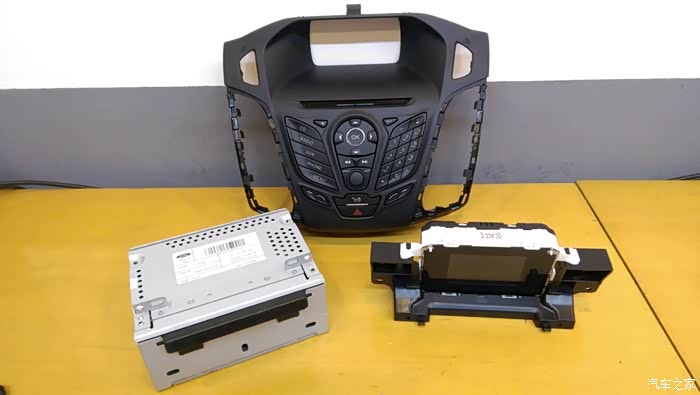

拆下的福克斯CD三件套，
网上评论，此款CD机质量还是不错的。
网上评论，此款CD机质量还是不错的。

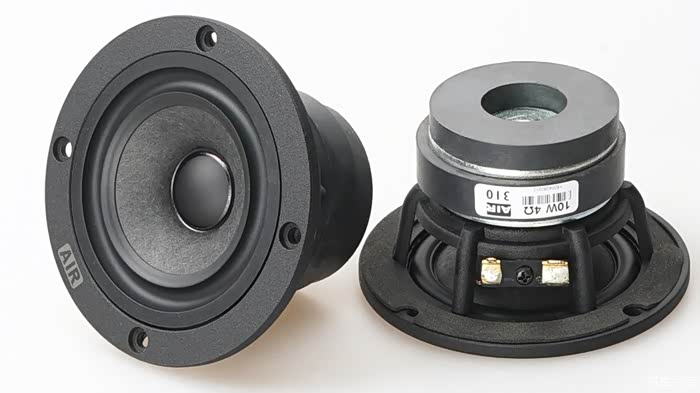

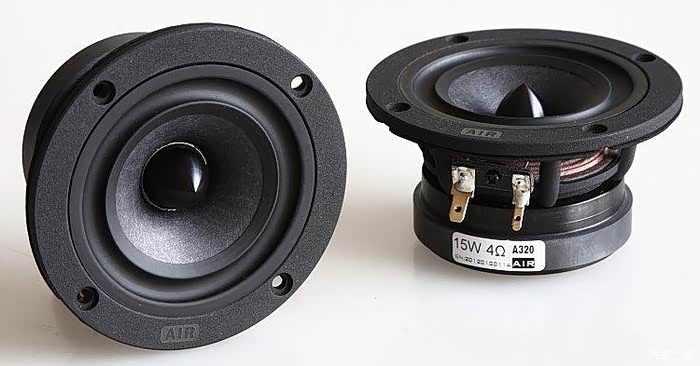

以前家里还有几个3寸喇叭，一直闲置着，也是淘宝上高价买的，是所谓的全频喇叭。这个是15W的
这个是10W的

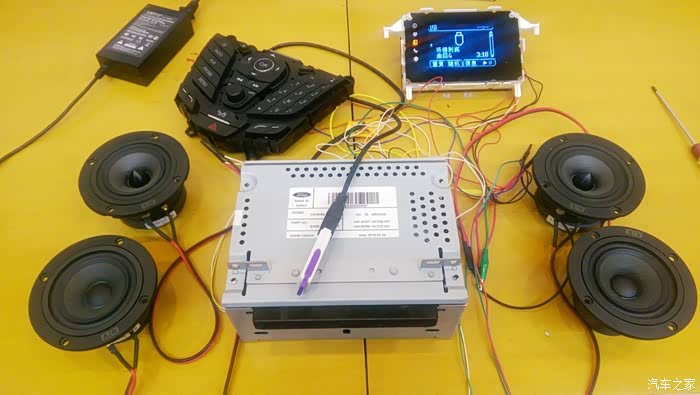

要想把CD车机弄出点声音出来，还需要一些连接线等，在淘宝上买了以下一些东西：
1、杜邦线：母对母2.54MM

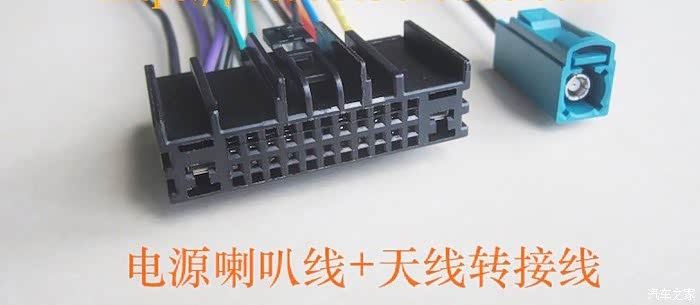

2、新款福克斯CD机尾线

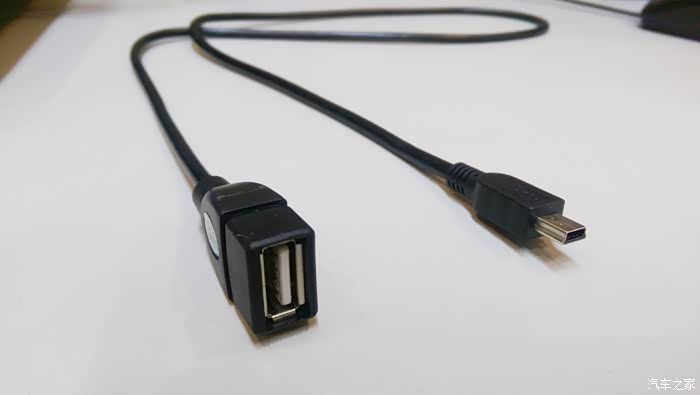

3、USB外接线

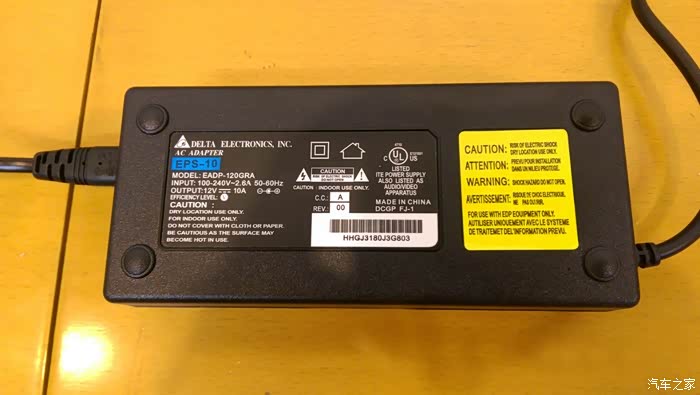

4、电源：12V10A电源适配器
特别说明：此款CD机对电源要求比较高，一定要配12V10A的，小于10A的CD机运转不正常。电源输出连接线也要粗一些的，太细的电源连接线也容易导致CD机运转失灵。
特别说明：此款CD机对电源要求比较高，一定要配12V10A的，小于10A的CD机运转不正常。电源输出连接线也要粗一些的，太细的电源连接线也容易导致CD机运转失灵。
在本论坛上学习了前辈的改装经验，下载了最关键的连接图

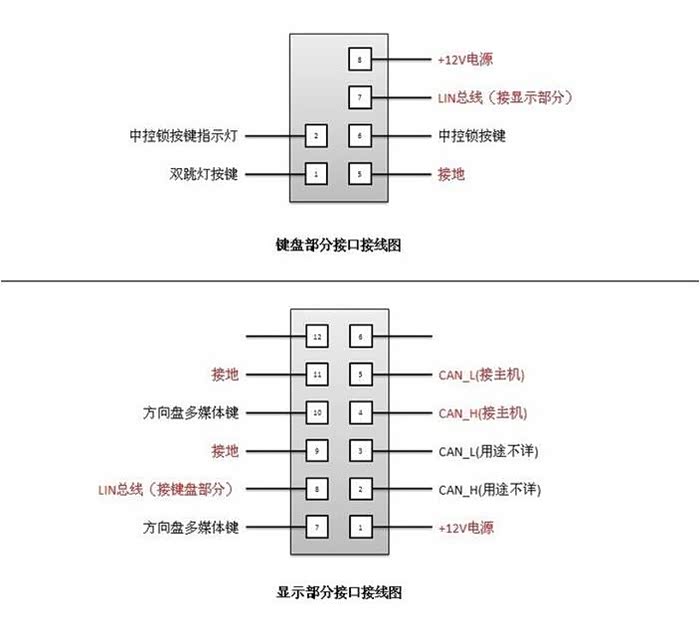

键盘接线图和显示器接线图

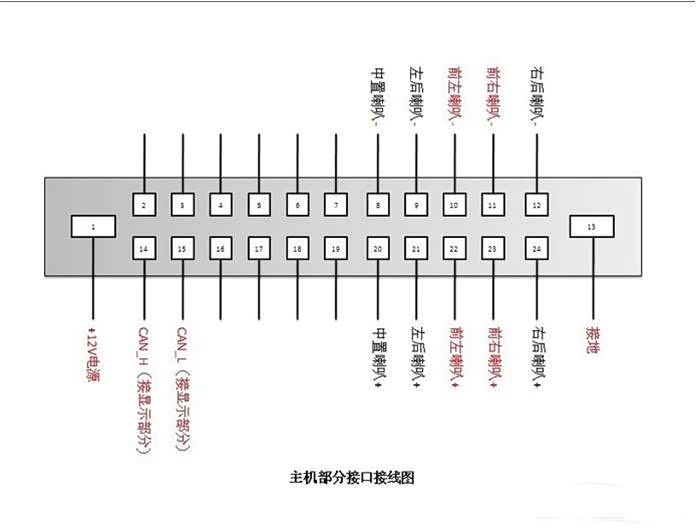

主机接线图
按照线路图连接起来，基本上就能成功开启机器，并发出声音。
按照线路图连接起来，基本上就能成功开启机器，并发出收音机的沙沙声

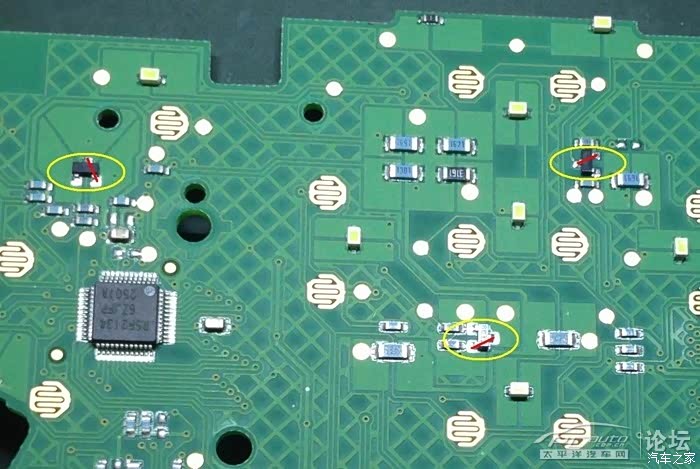

此时键盘上的按钮灯是不亮的，要想使按键灯发光，还需要对键盘的电路板进行改造：用专用的米字形起子拆开键盘，按下图所示，对划红线的地方进行短路（用细电线进行连接）
借用本论坛前辈的图片

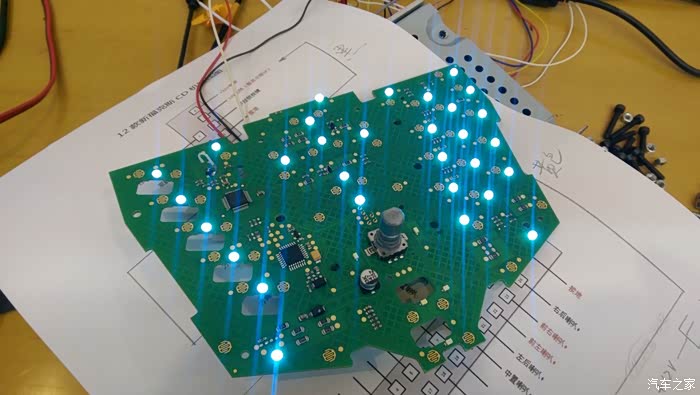

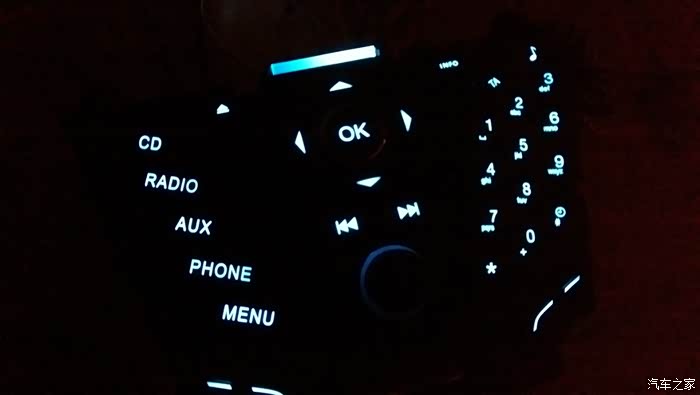

连接好后的发光电路板见图
灭灯效果
以上部分都是在论坛上学习的，接下去是自己的创意
电路部分基本完成，接下去需要给它做一个外壳，由于新款福克斯的CD机造型不像本田车、大众车那样规整（按钮、CD机、显示器是一体的）。而是分开的，因此淘宝上也没有现成的外壳售卖，思考了半天，画了一张设计草图。
电路部分基本完成，接下去需要给它做一个外壳，由于新款福克斯的CD机造型不像本田车、大众车那样规整（按钮、CD机、显示器是一体的）。而是分开的，因此淘宝上也没有现成的外壳售卖，思考了半天，画了一张设计草图。

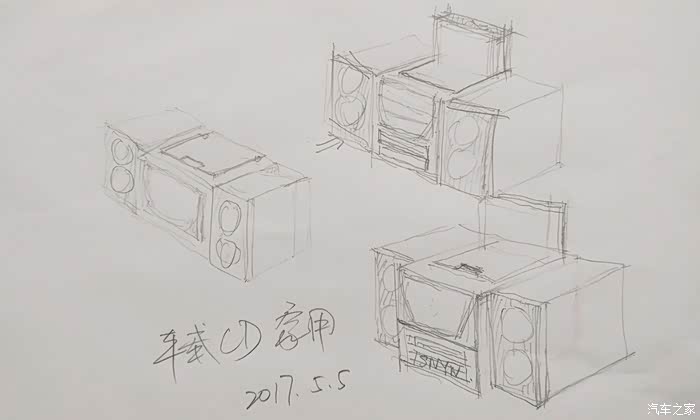

音响造型设计手绘草图
制作外壳的材料也是因地制宜，家里正好有些零星硬木和17毫米厚的木工多层板，就用它们来做

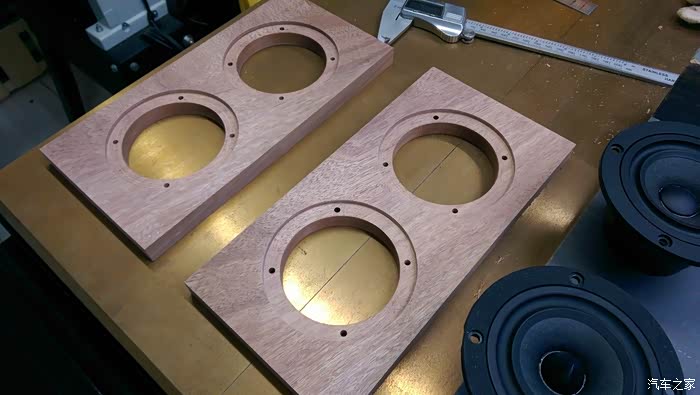

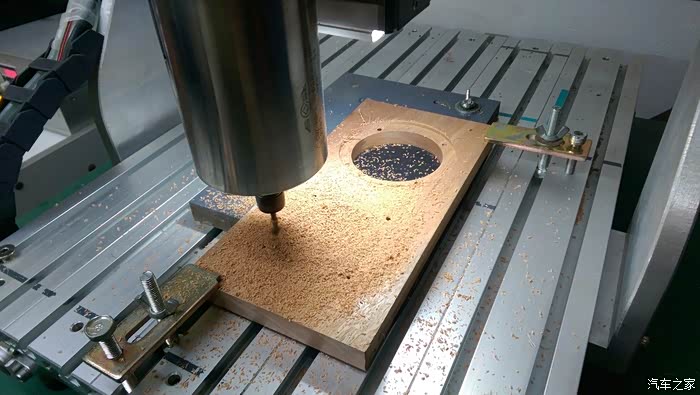

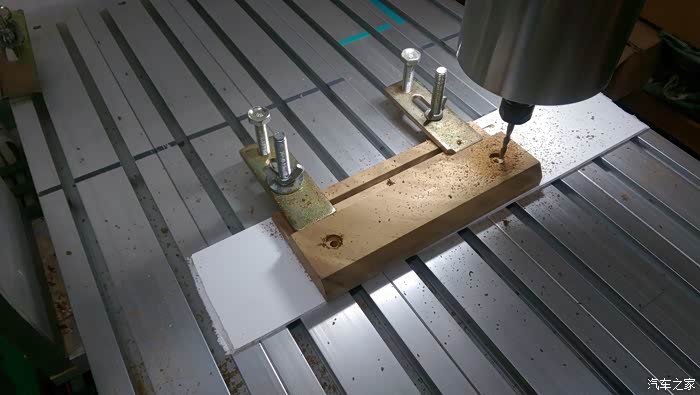

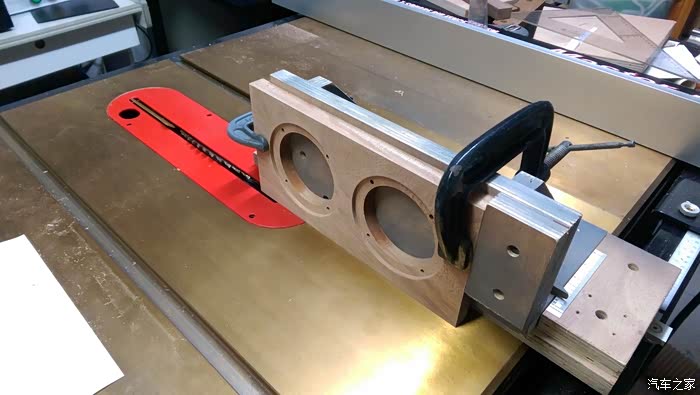

用菠萝格木做音箱面板，喇叭孔用电脑雕刻。

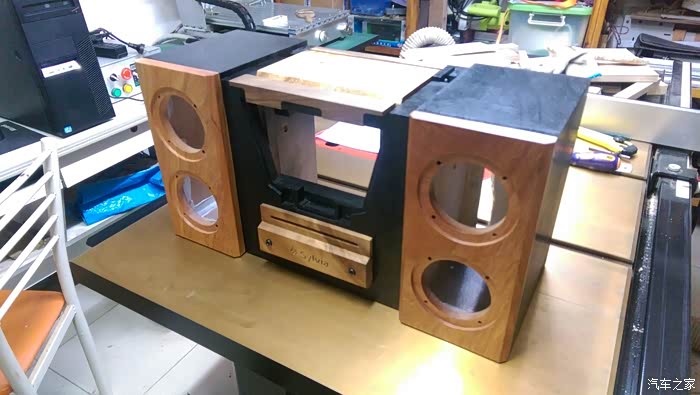

面板完成图
修斜边

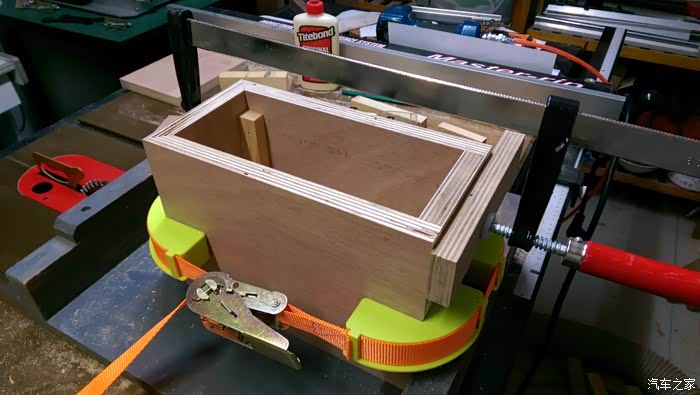

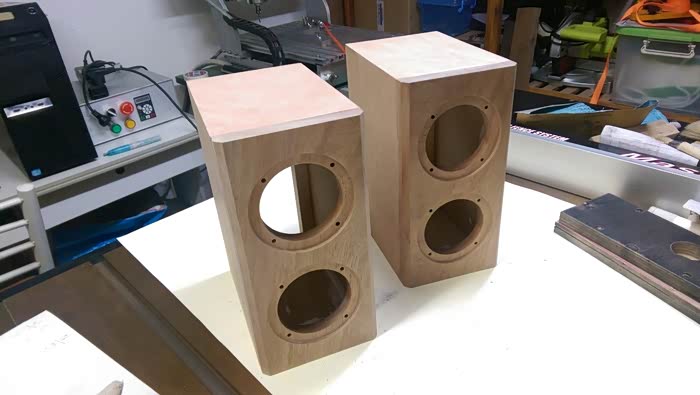

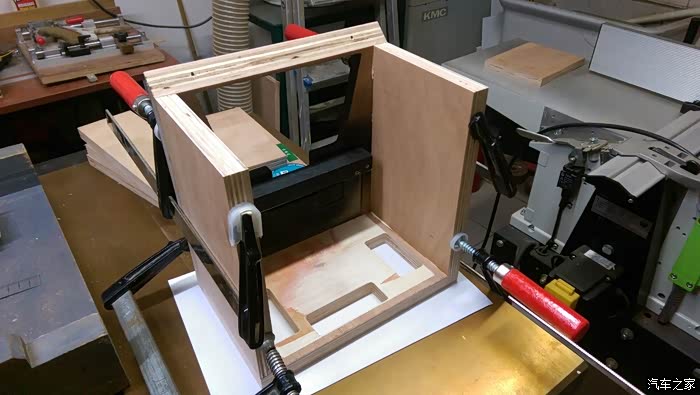

音箱箱体用多层板粘合

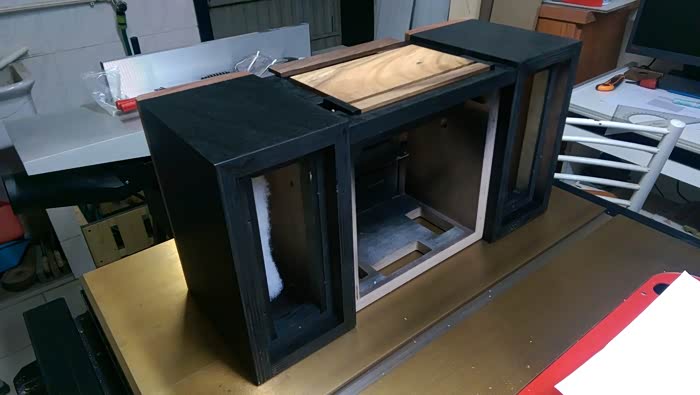

完成的白坯图

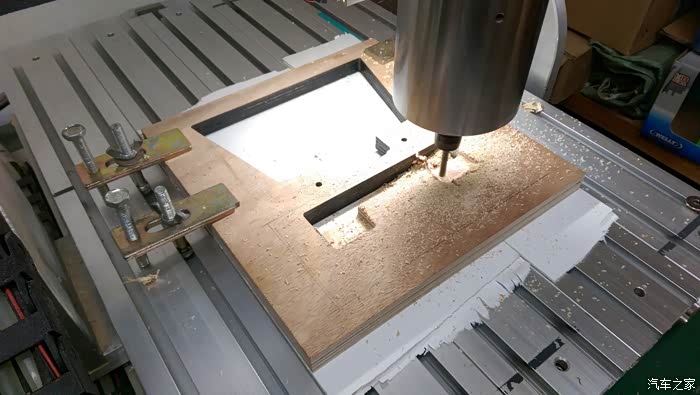

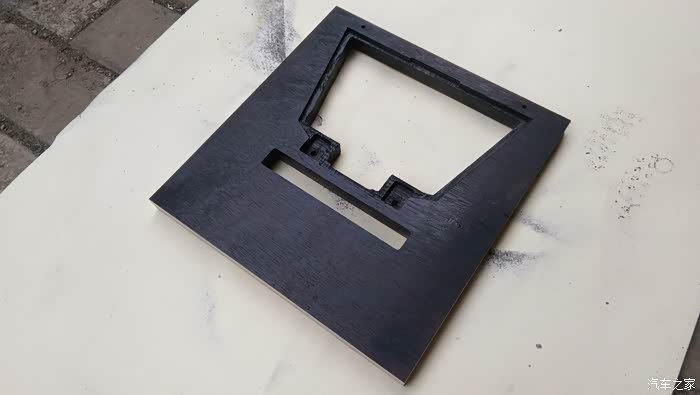

主机面板按照键盘的外形，用多层板分层雕刻，契合键盘的外形
主机面板的正面图
显示器组件放在箱体顶部，做成开启式的，不用时可以放下，和音箱成一个平面。
CD机放置在键盘下部，面板上留下大片空白，所以设计了一个入口的装饰，并雕刻上本人作品的LOGO。

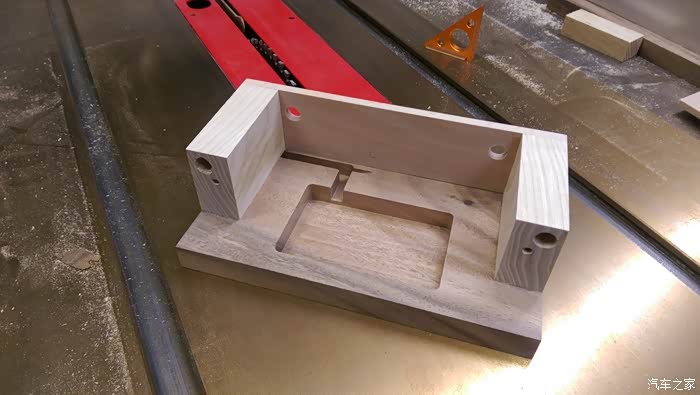

粘合主机箱
组装完成，实木用木蜡油涂饰、其余用黑色罐装自喷漆喷涂。
背面

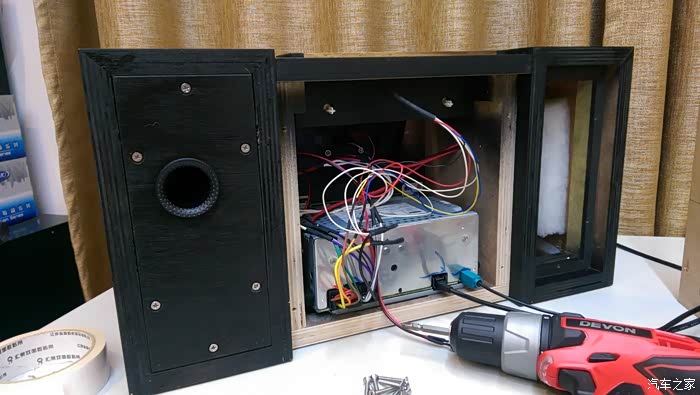

最后把所有的电器安装进木制外壳，大功告成！

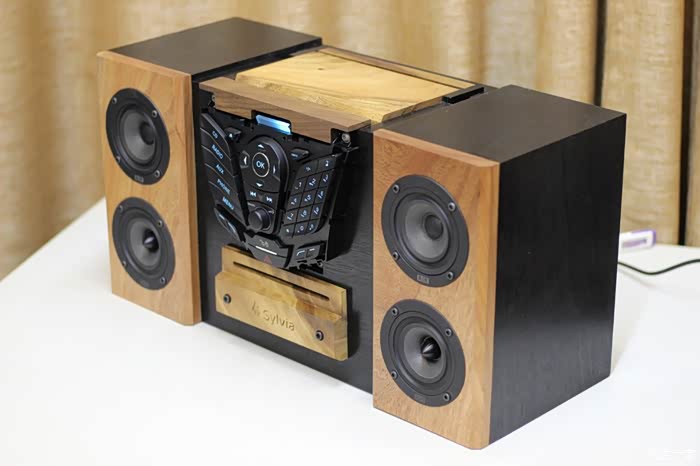

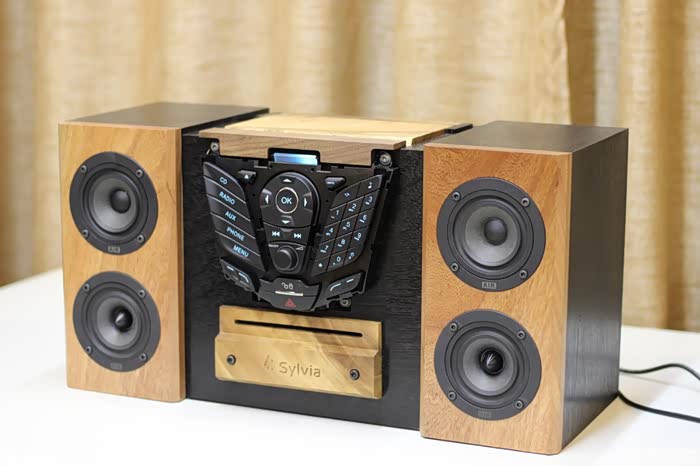

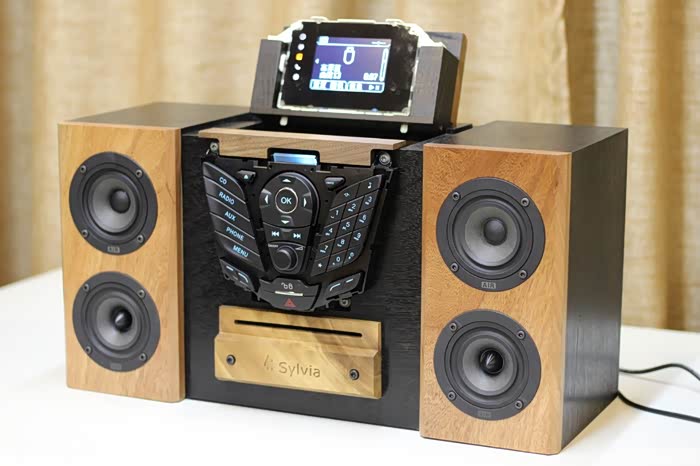

看看做好的成品图
显示器放下的图片

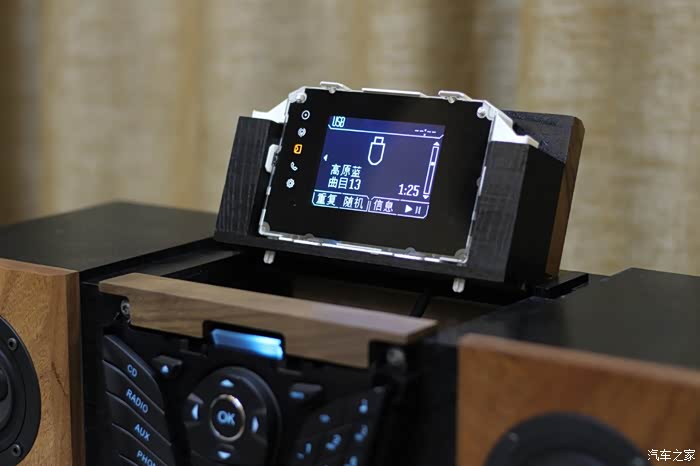

显示器打开的状况
俯视图
侧面图

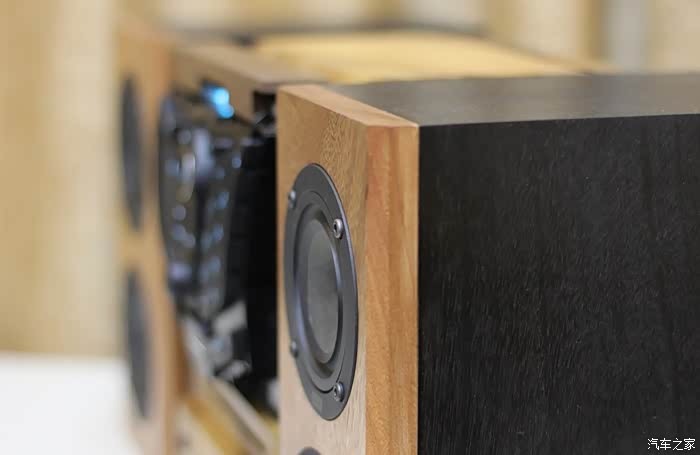

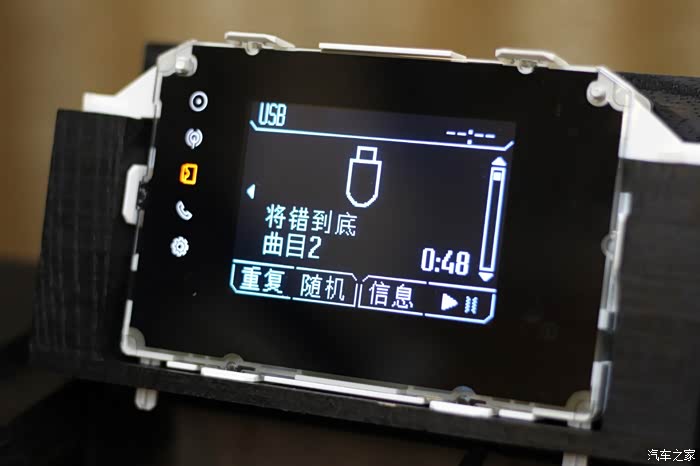

显示器特写
装饰条特写

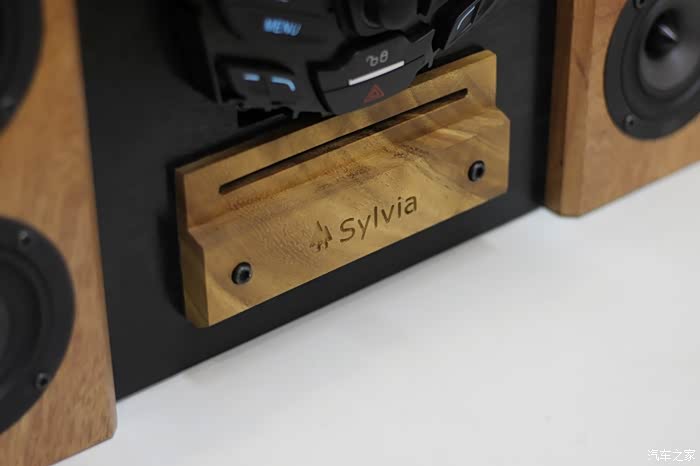

光盘口和LOGO特写
坐下来，静静地欣赏自己的作品中播放的歌曲《将错到底》。
二点感想：
1、投入了大量的精力，只为制作过程中获得的体验，不动手的人可能体会不到其中的乐趣。
2、自己DIY的音箱和国产的惠威D1080、漫步者S201音箱相比，音质往好的说是风格不一样，往差的说还差一点火候，厂家到底是经过专业的仪器调校和专家调试的。
1、投入了大量的精力，只为制作过程中获得的体验，不动手的人可能体会不到其中的乐趣。
2、自己DIY的音箱和国产的惠威D1080、漫步者S201音箱相比，音质往好的说是风格不一样，往差的说还差一点火候，厂家到底是经过专业的仪器调校和专家调试的。
