JBL与BOSE的激情碰撞之---------换喇叭篇
1 9 发布于 2020-04-14 23:09:50 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子

1.前言


话说楼主买小5也有半年时间了,作为一个音响发烧友,陆陆续续改了不少东西:




自己改音响虽然很费时间、精力,但是省钱啊,很适合我这种穷改玩家, 每次折腾都会获得一定的提升,不过音响这东西没有最好,只有更好,所以最近又在捣鼓捣鼓,看还有什么能折腾的;

上次做四门隔音的时候, 把四个车门的喇叭拆开来看了下,我是高配bose的车型,前门的喇叭是6.5寸泡棉边,羊毛盆的,后门喇叭是油布边,纸盆的,尺寸比前门小点,两款喇叭都是钕磁的,但是明显前排的磁钢要大不少,当然这些材料、尺寸差异带来的直接影响就是后排喇叭音质不如前排喇叭的

打算把前排喇叭放到后门去, 然后再买俩更好的喇叭放到前排, 这样只买两个喇叭就够了,反正我平时都是当驾驶员,后排喇叭次一点也没事,而且前排的喇叭本来素质就不差(主要是穷), 恩 就这么干

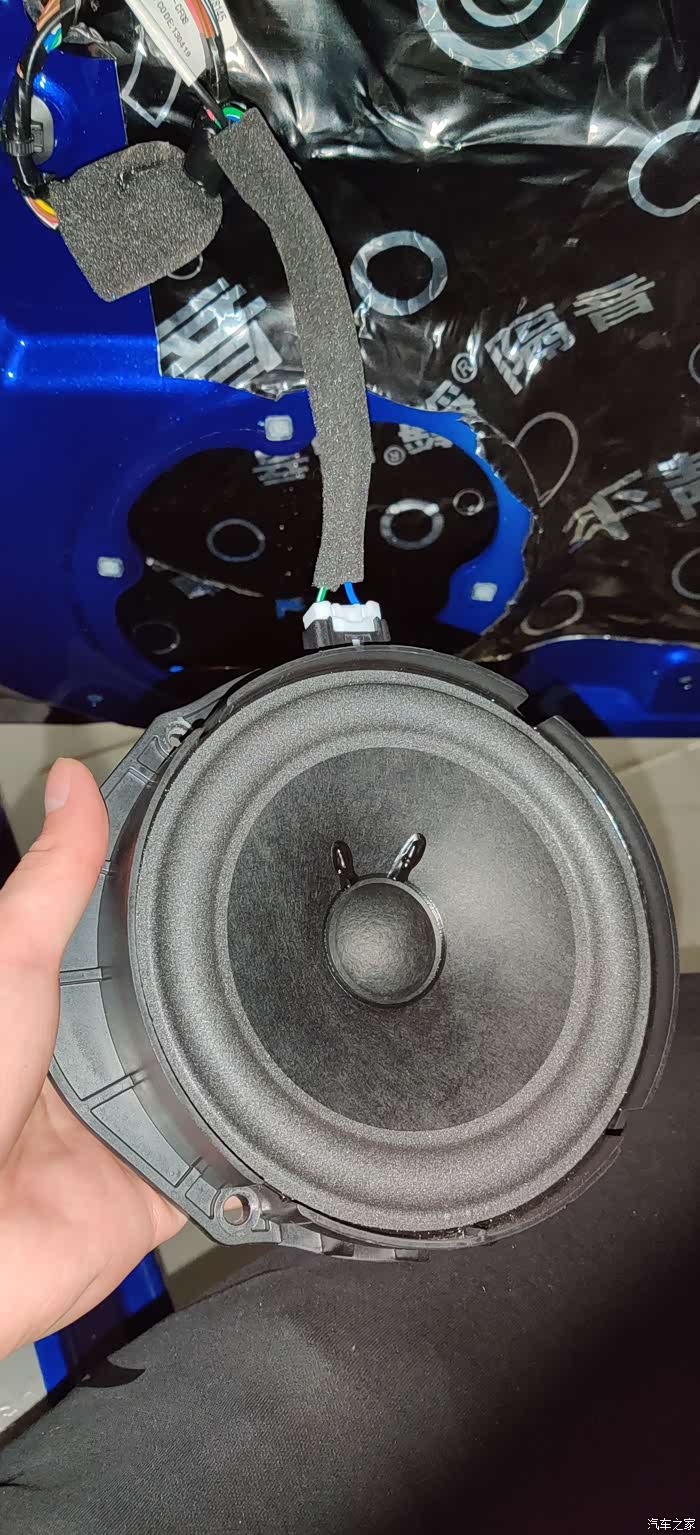

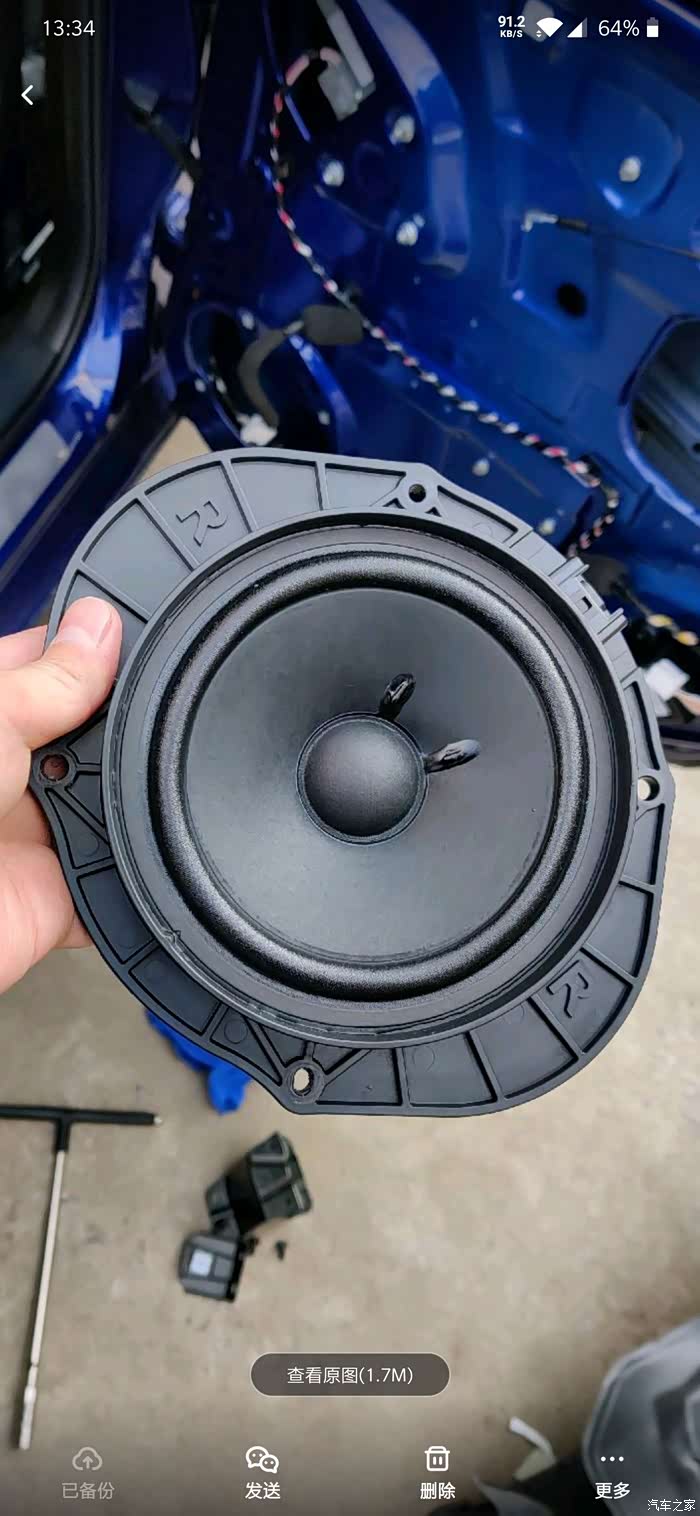

前门的喇叭, 6.5寸泡棉边,羊毛盆的

看看喇叭厚度, 还是可以的,钕磁

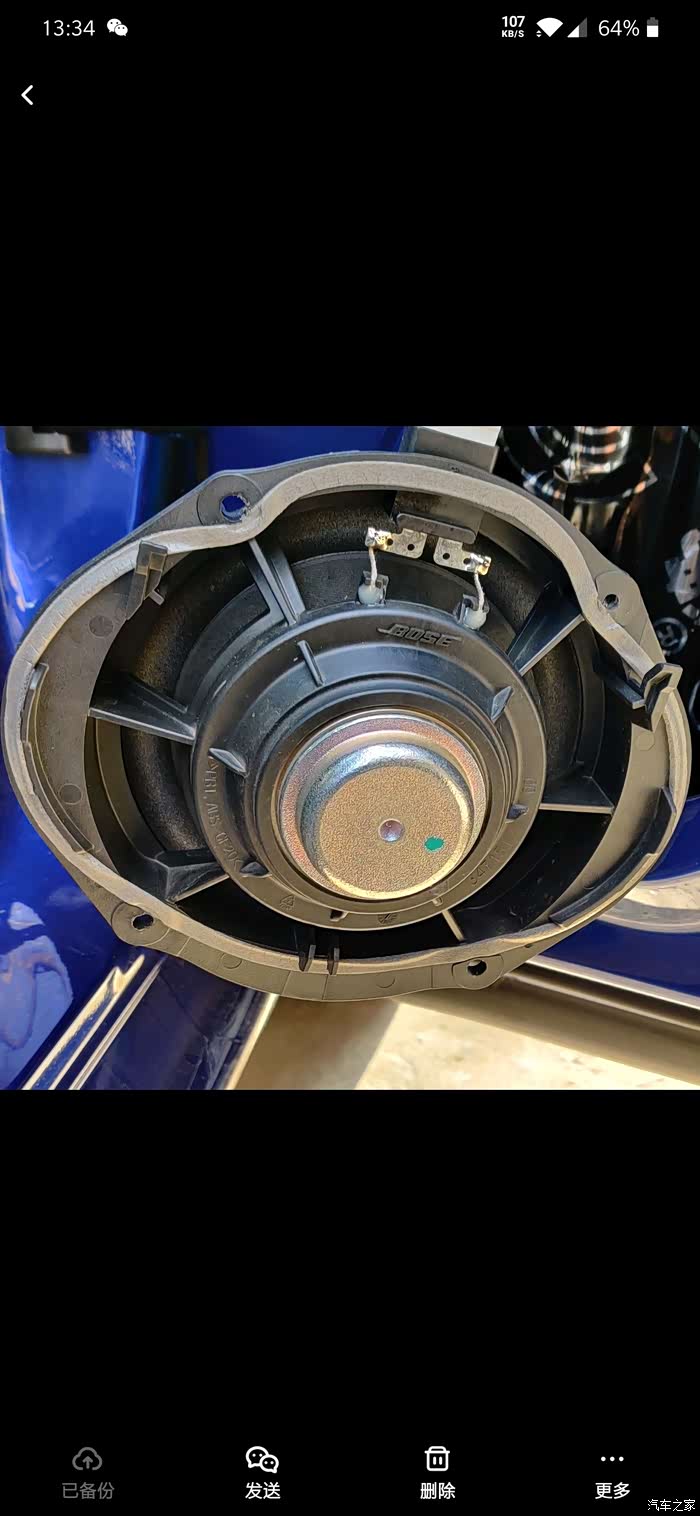

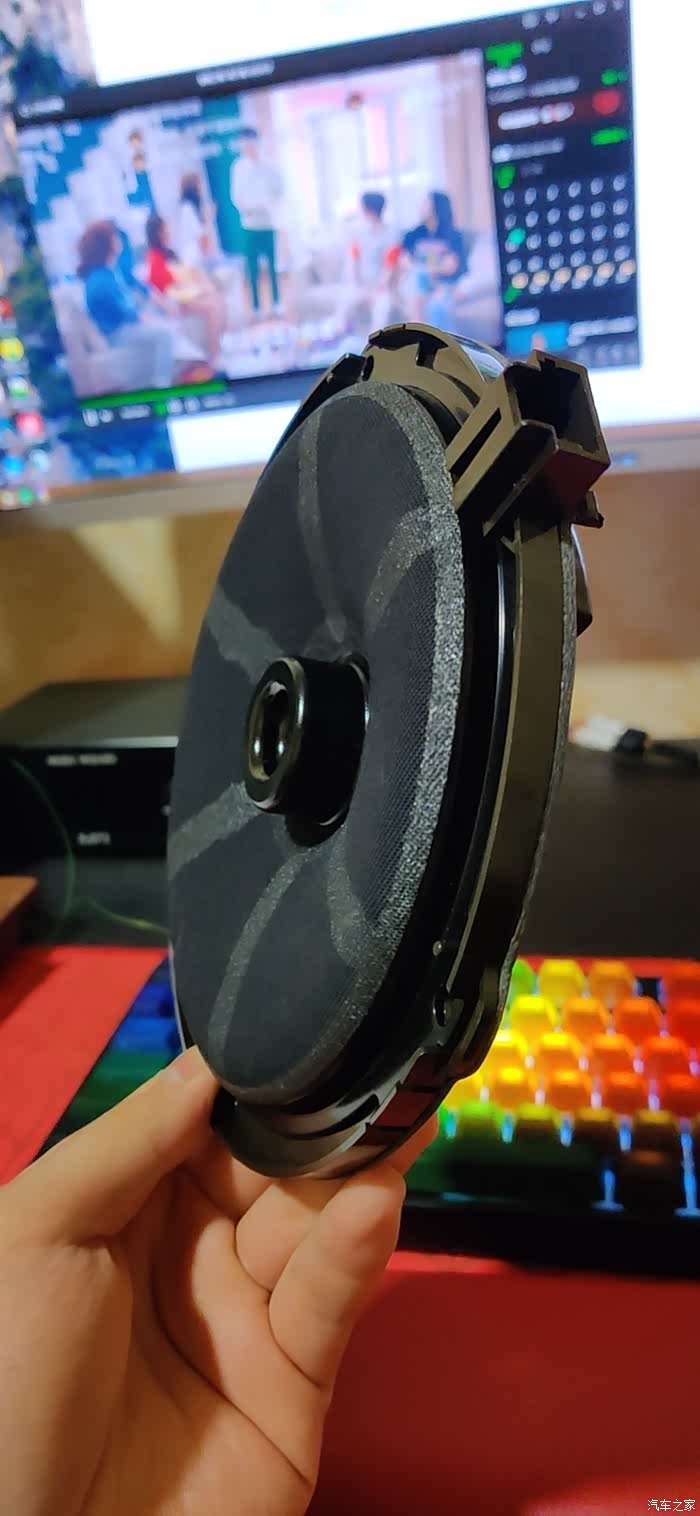

前门喇叭背面

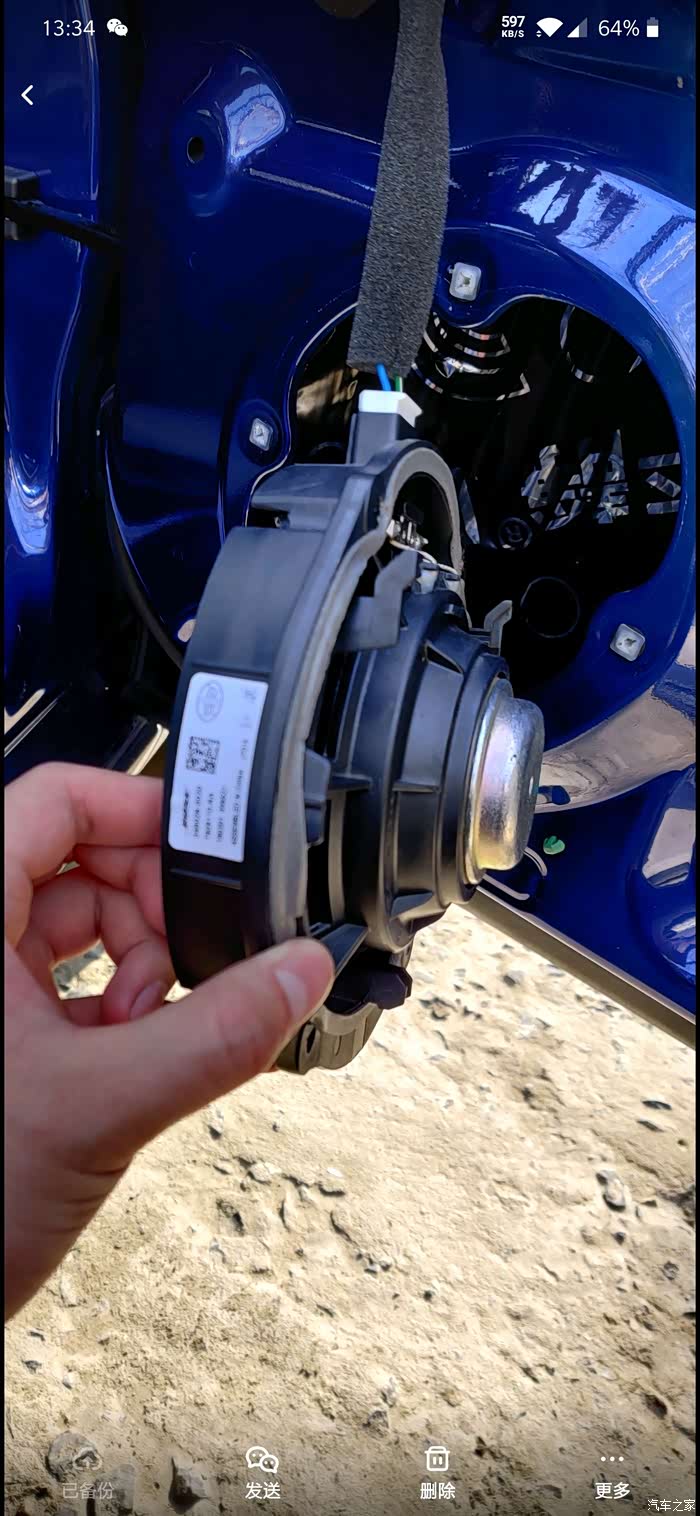

后门喇叭就没有这么好了, 简陋的音圈 看起来寒酸很多,好像尺寸都小了一点

2.开始海选喇叭


说到选喇叭,其实还蛮头疼的,喇叭有各种各样的参数,磁钢有什么钕磁,普通磁,音盆有 羊毛盆,pp盆,金属盆之类的;
还有各种各样的国产品牌(惠威、漫步者、银笛)洋品牌(JBL、哈曼卡顿、BOSE)等等,其中还不乏一些假洋品牌浑水摸鱼,而且汽车喇叭这种东西假货很多,很多声称是xx拆车柏林之声,拆车马克莱文森 ,实际是广东货,这就更难分辨了,想到我之前买高音喇叭的经历, 又想偷一下懒了,直接买老孟的东风A9拆车喇叭得了,其实这个喇叭在标致雪铁龙的ds品牌高端车型上也有在用,而且根据在老孟的车上的表现来看,喇叭还是不错的

于是咸鱼一波搜索,唉,也就找到两三家在卖的, 价格还挺贵,四百一只 ,两只八百,肉疼,这应该是我目前改装除了轮胎之外最贵的东西了

很快就到货了, 看到第一眼的时候,相信跟你的想法一样,看着很普通啊,哪里厉害了?

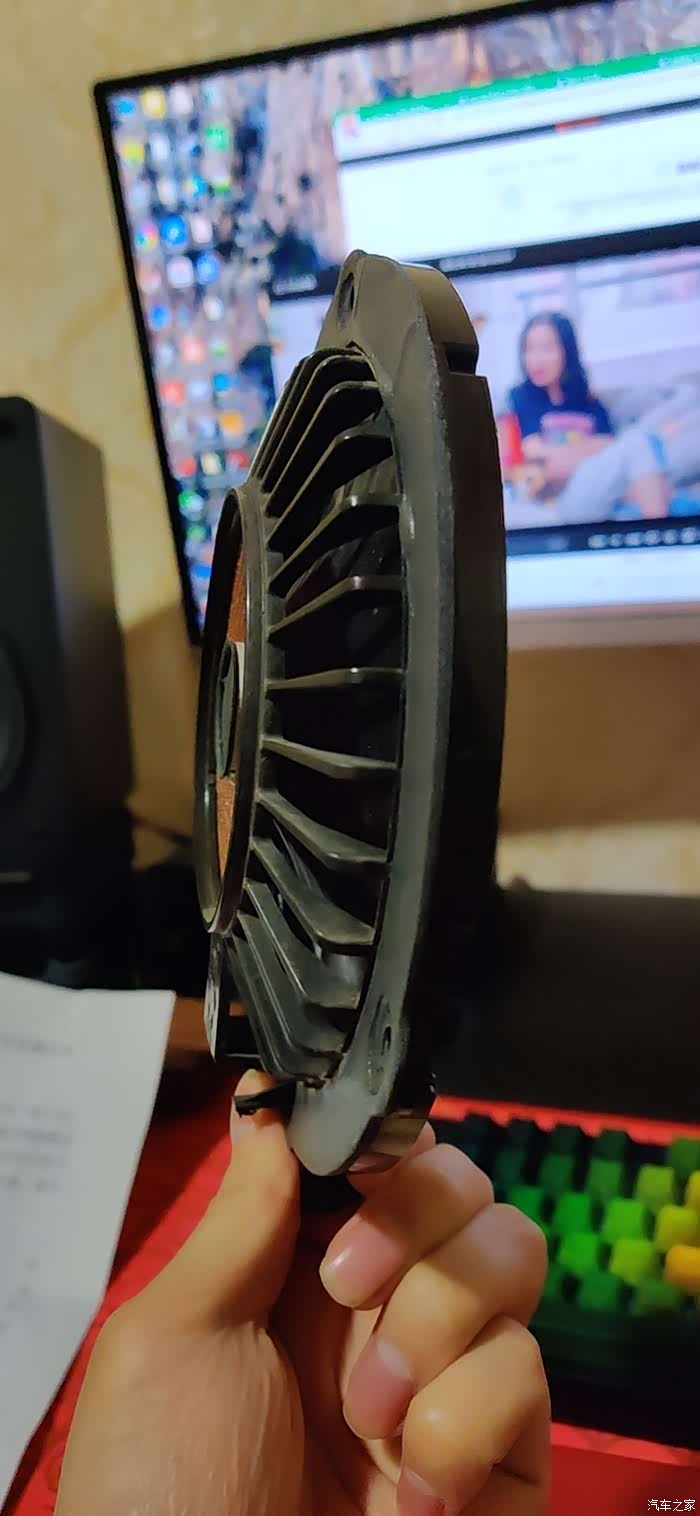

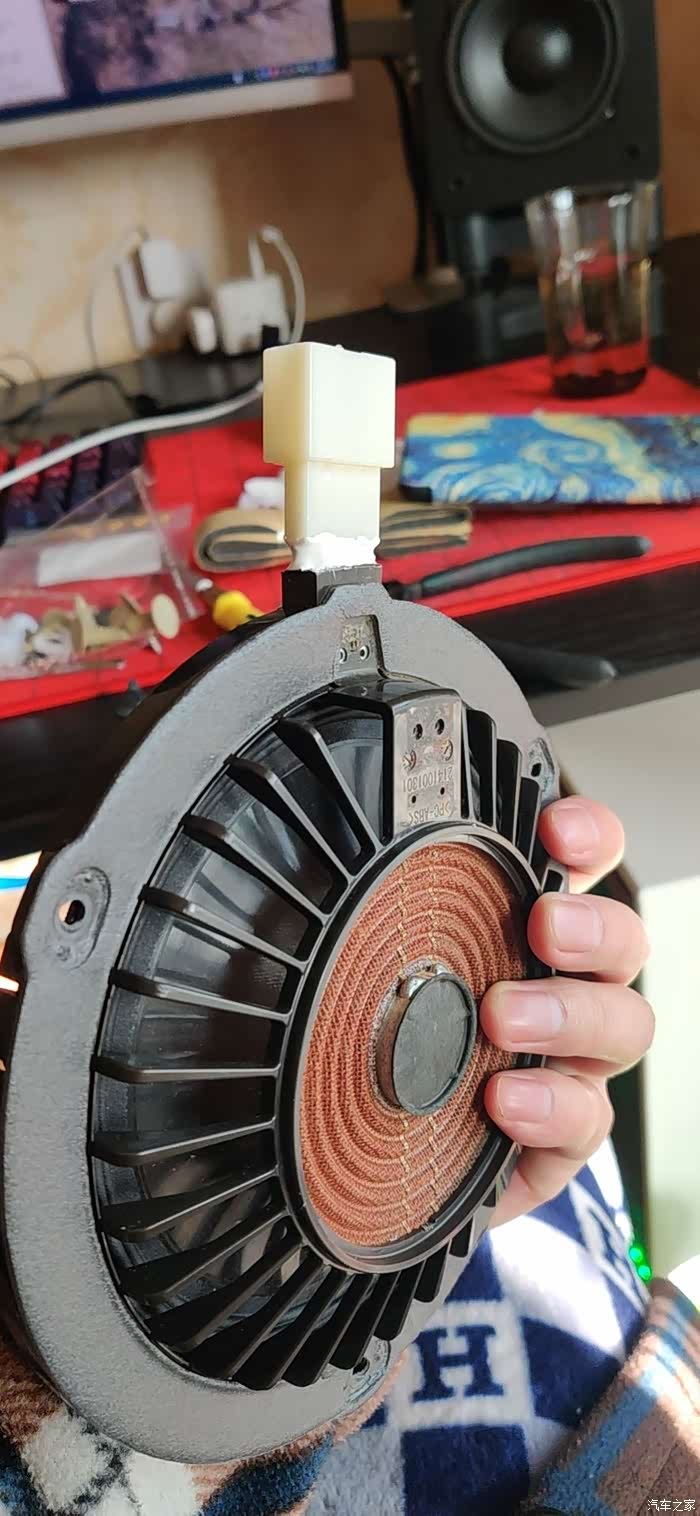

背面来一张, 反磁式设计, 挺薄的

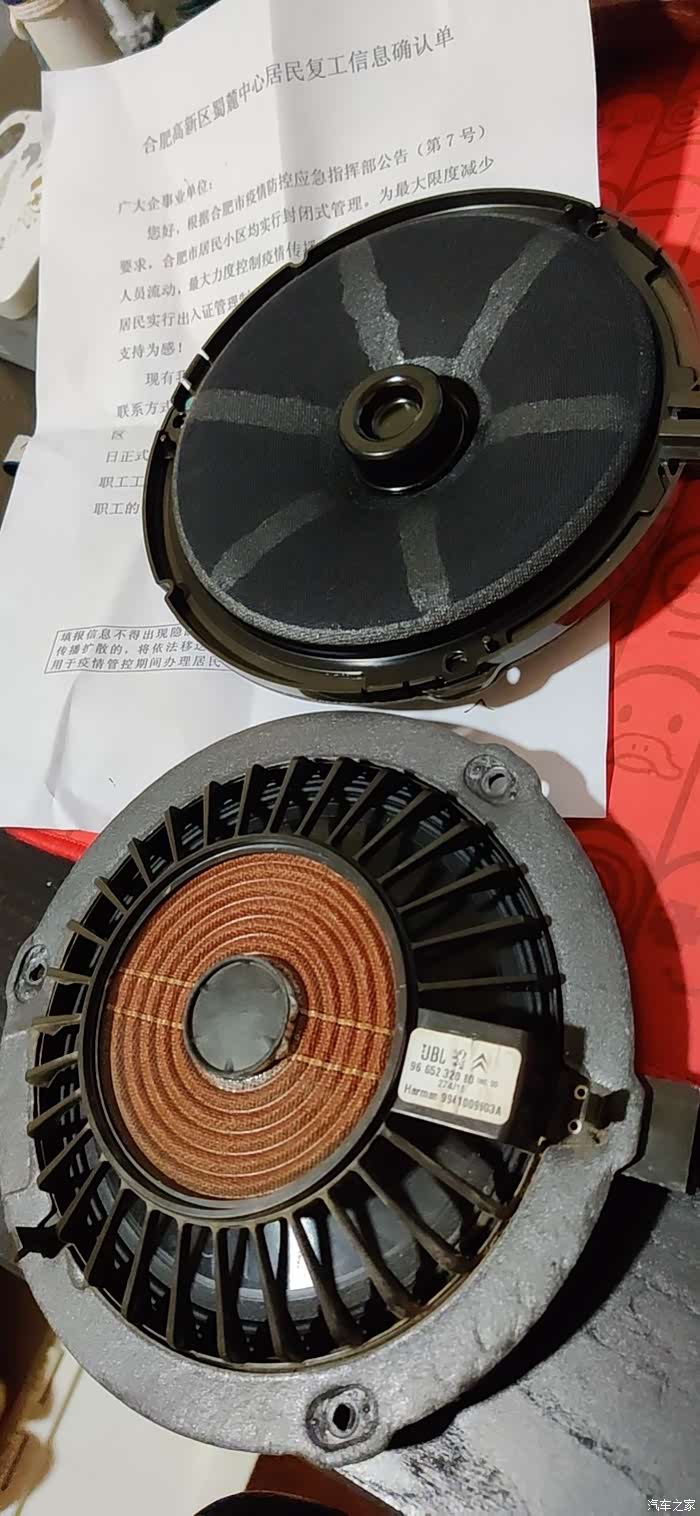

两张喇叭合个影吧, 有个JBL和小狮子、双人床的标签

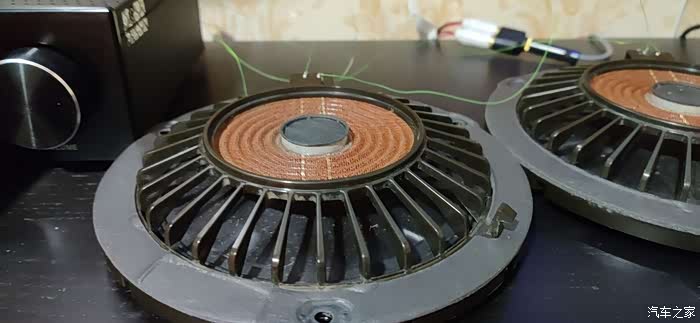

接到电脑的无源功放上,测了下是好的, 阻抗2欧姆,跟原车一样

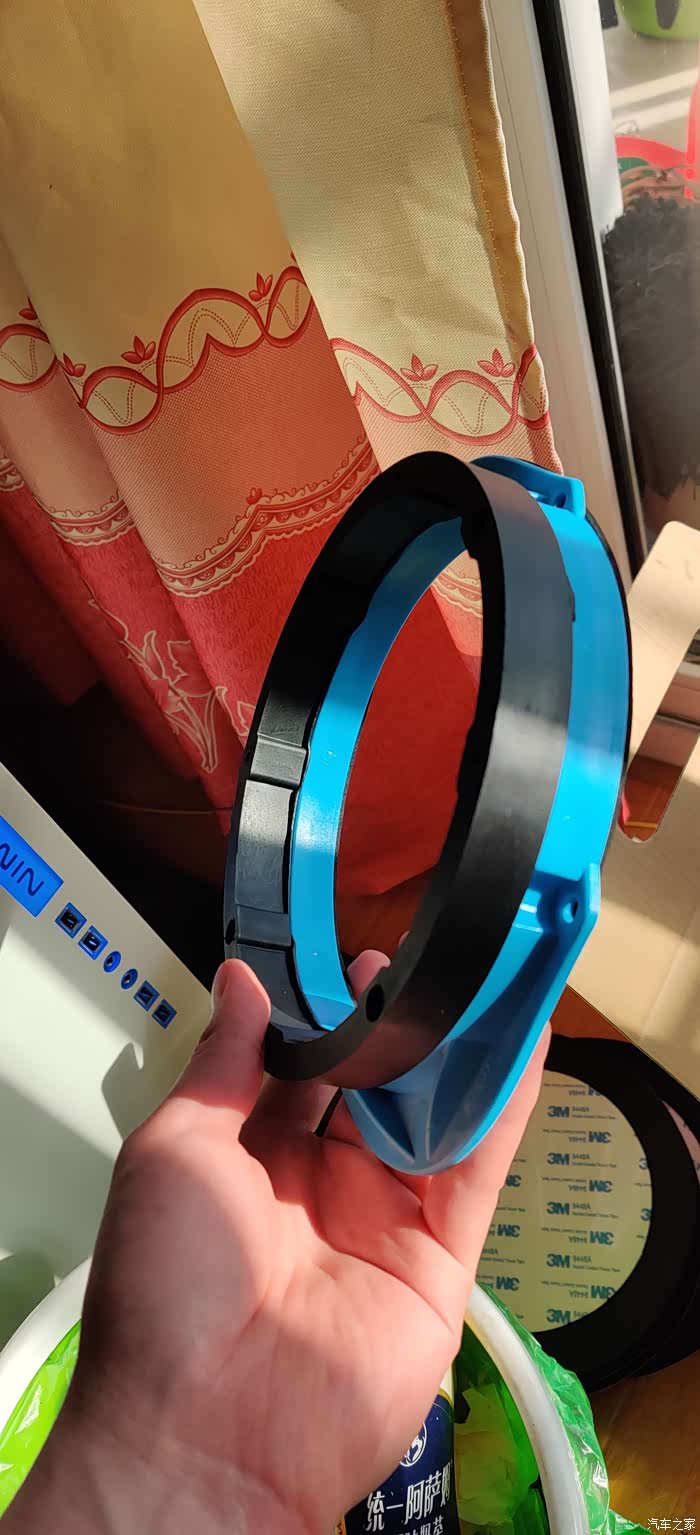

蓝色的垫圈是买的转接支架,tb直接搜马自达喇叭支架就行,这款是蓝色塑料, 说明不是回收料, 强度、环保方面比那种黑色垫圈要好。

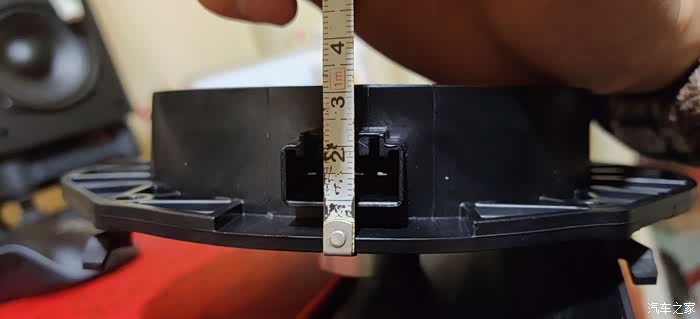

量一下原厂喇叭厚度, 3cm左右,

厚度大概2.5cm,太薄了, 会导致喇叭跟门板之间有空隙,形成空腔,有损音质, 需要加个垫圈加高一下。

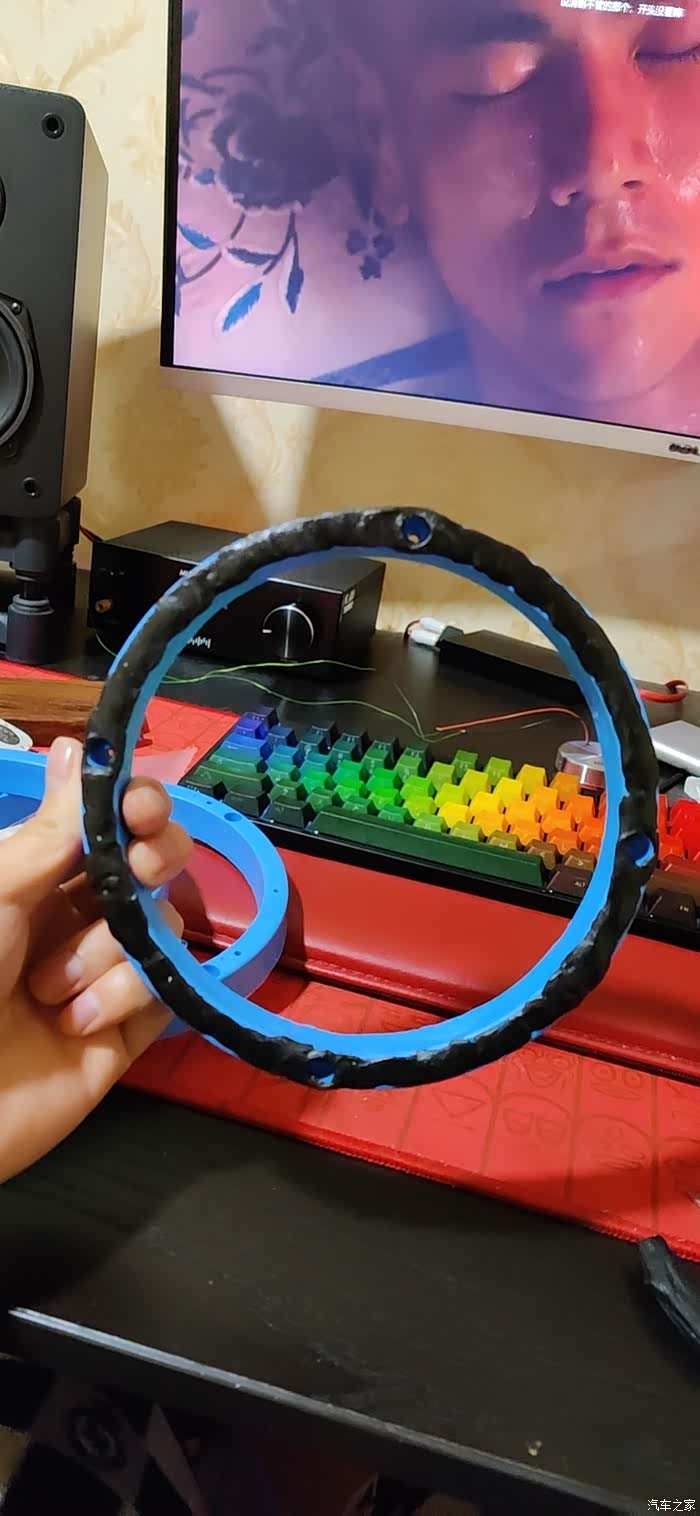

垫圈上面均匀糊上丁基胶,保证最好的密封效果,确保不漏气导致损失音质

组装完成,

拍一张, 胶糊的还是挺均匀的

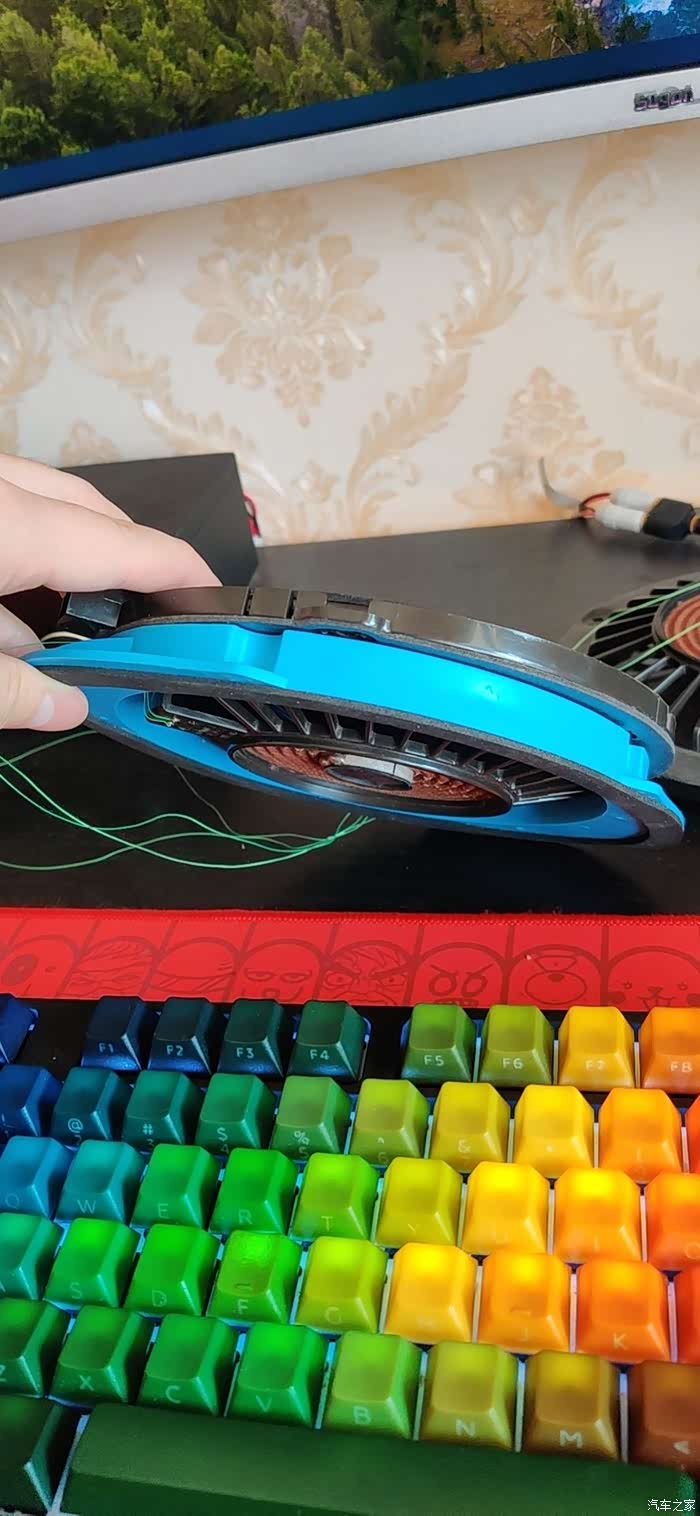

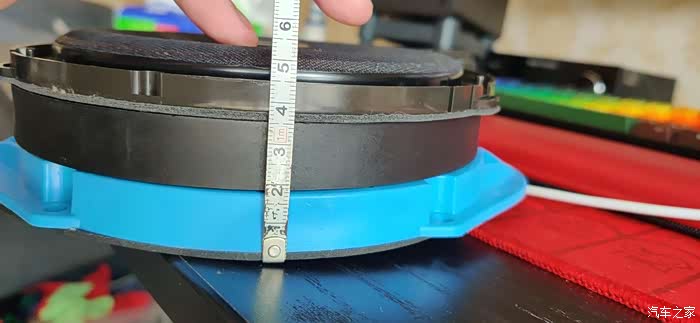

垫圈+转接环之后的厚度, 4.5cm左右, 足够了

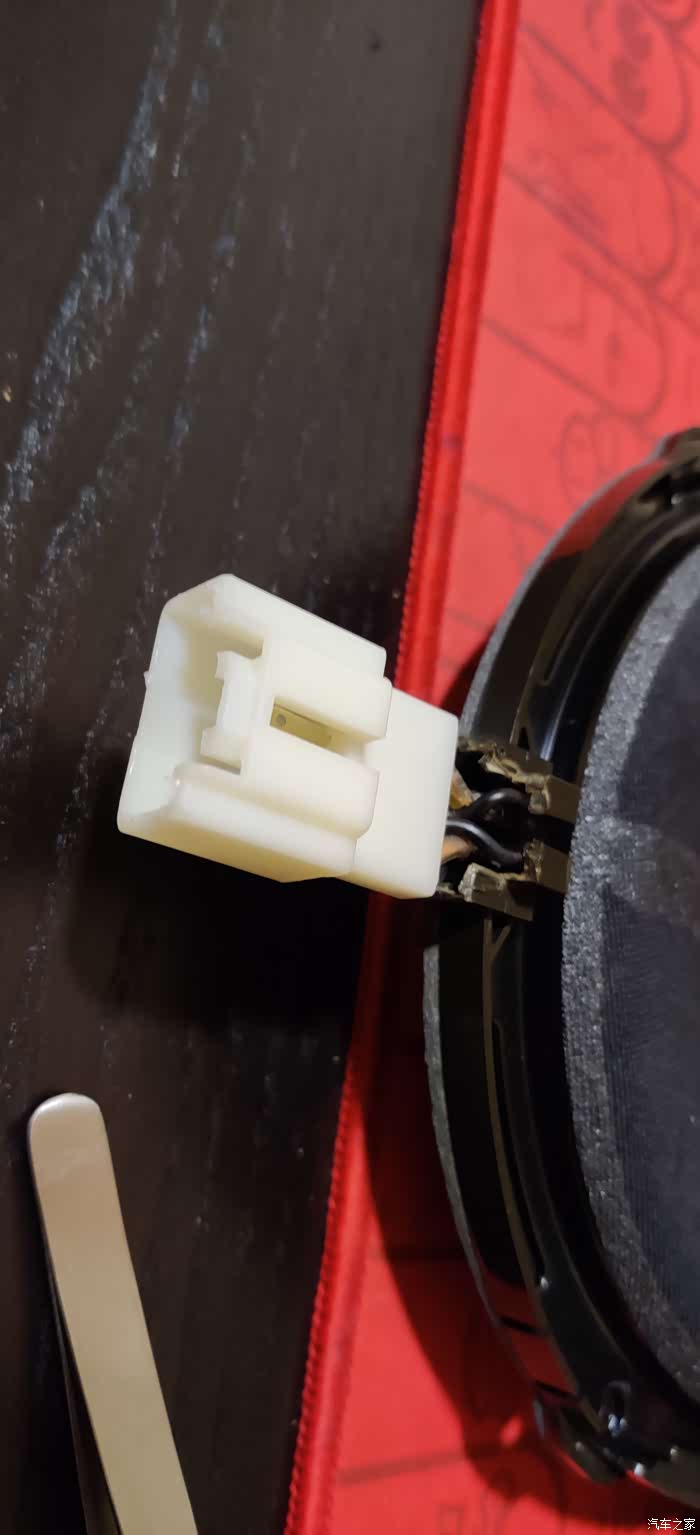

接下来开始处理喇叭插口,  新买的喇叭跟原厂bose喇叭接头是不一样的,网上买了个转接线,打算把线焊在插头上,

焊接好之后的照片,之所以用焊接的方式,这样 损耗是最小的,而且牢固,稳定。

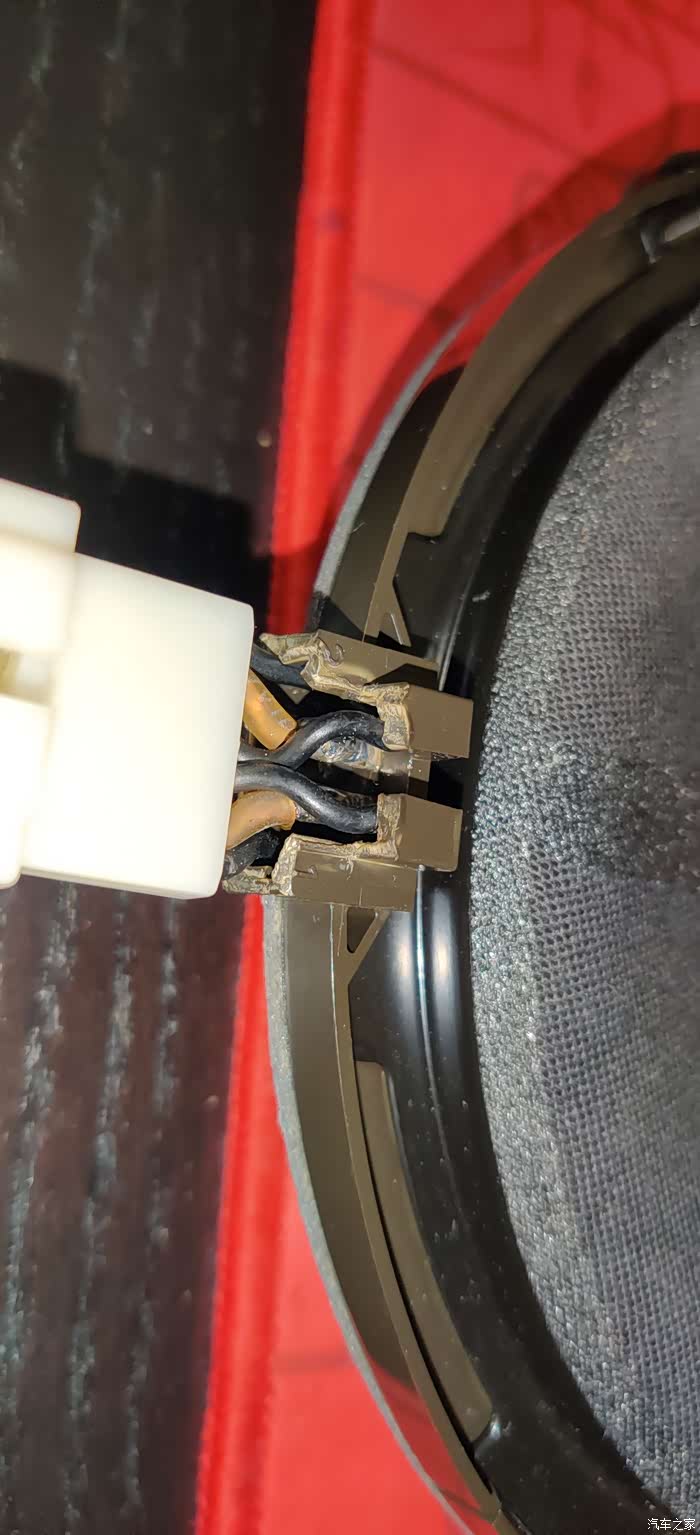

焊接的地方来张特写

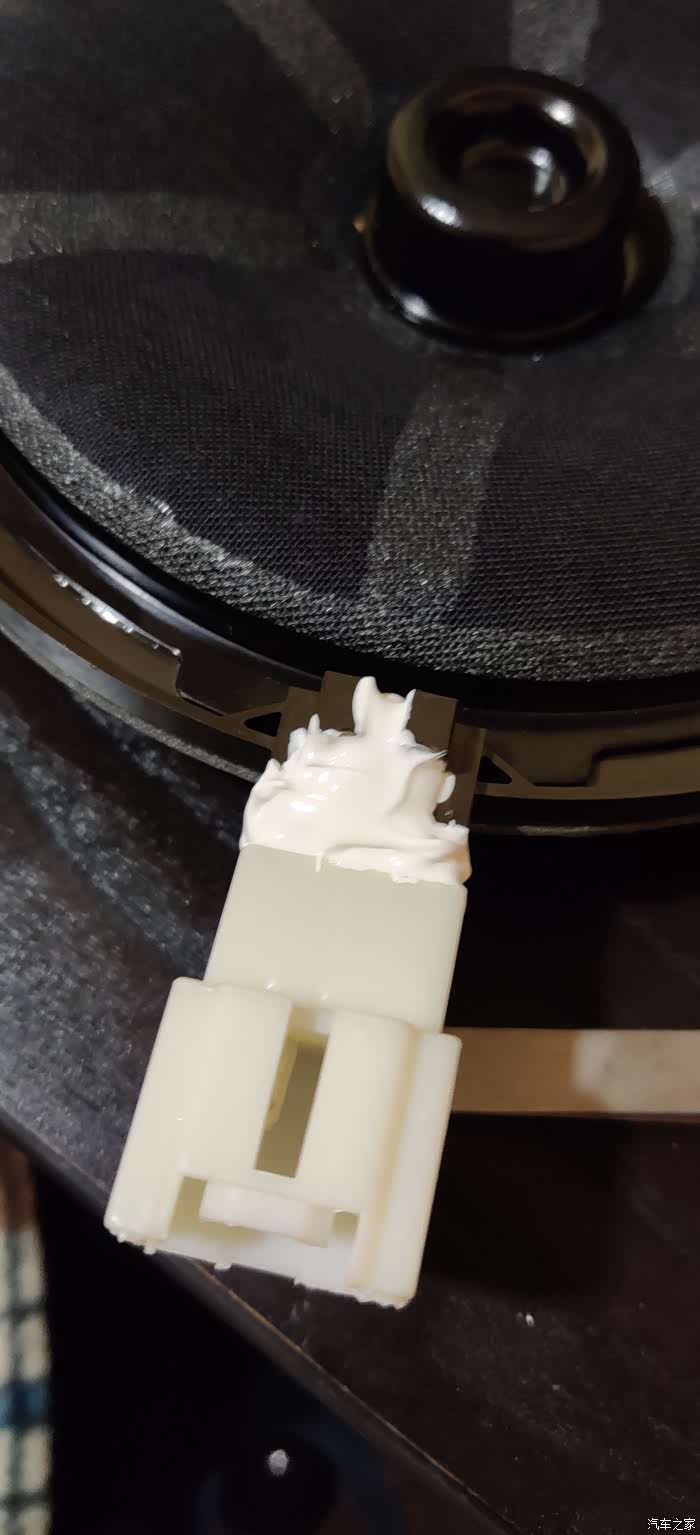

糊上704 硅胶, 起到密封,固定插头作用,防止触点氧化

挺牢固的

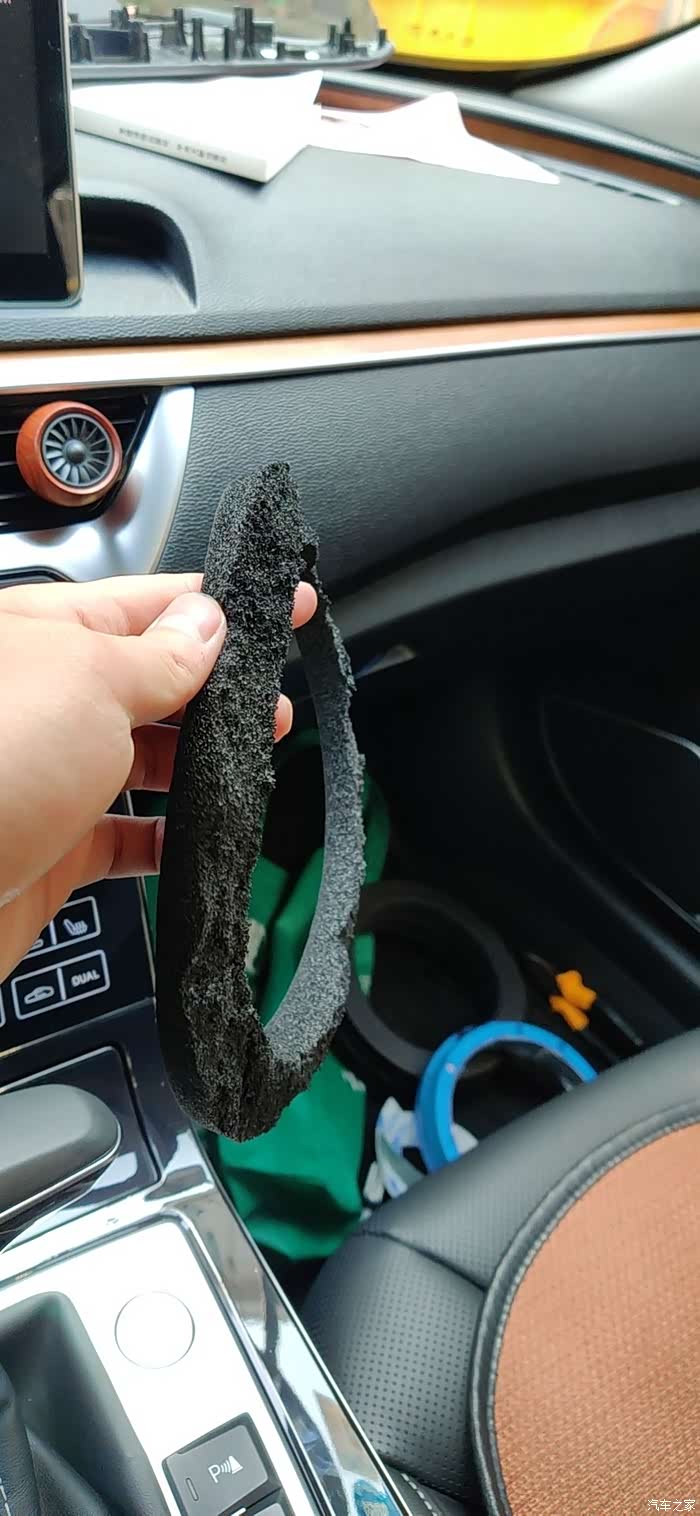

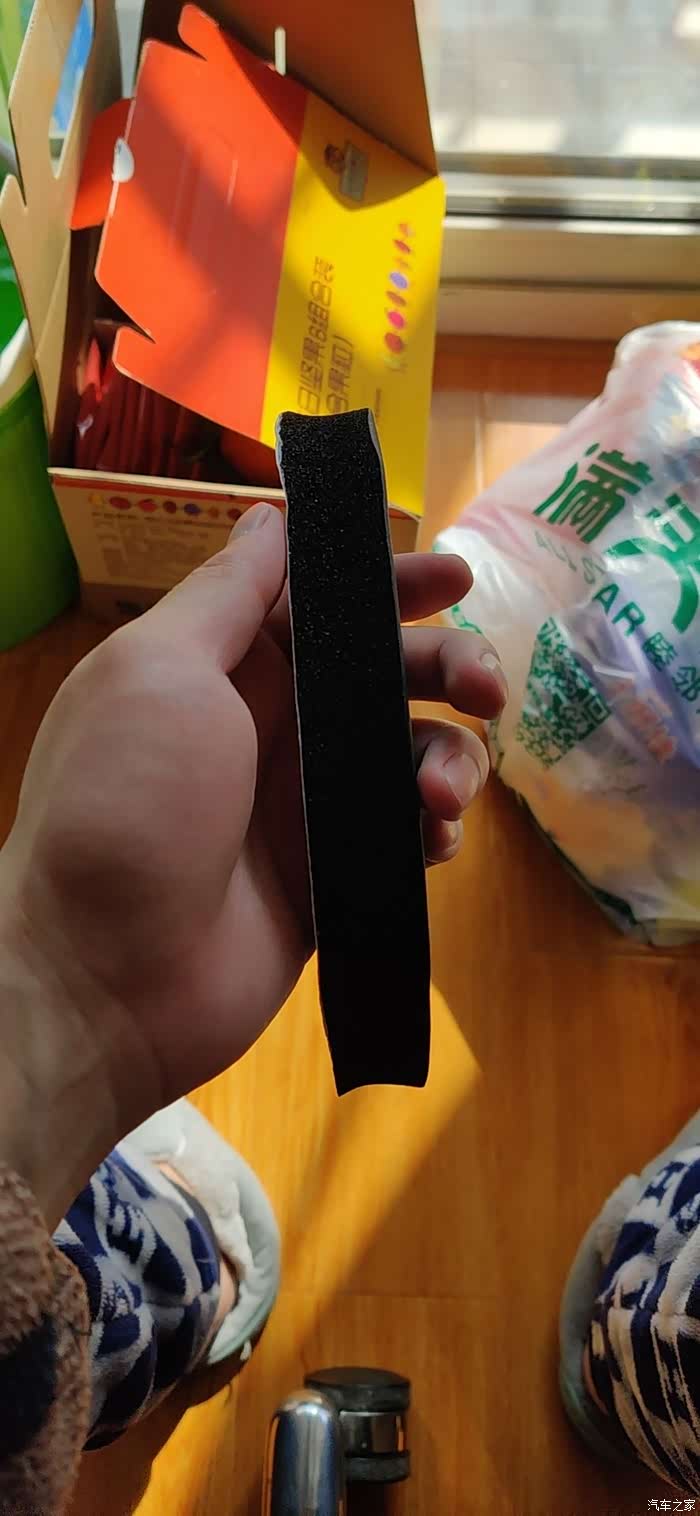

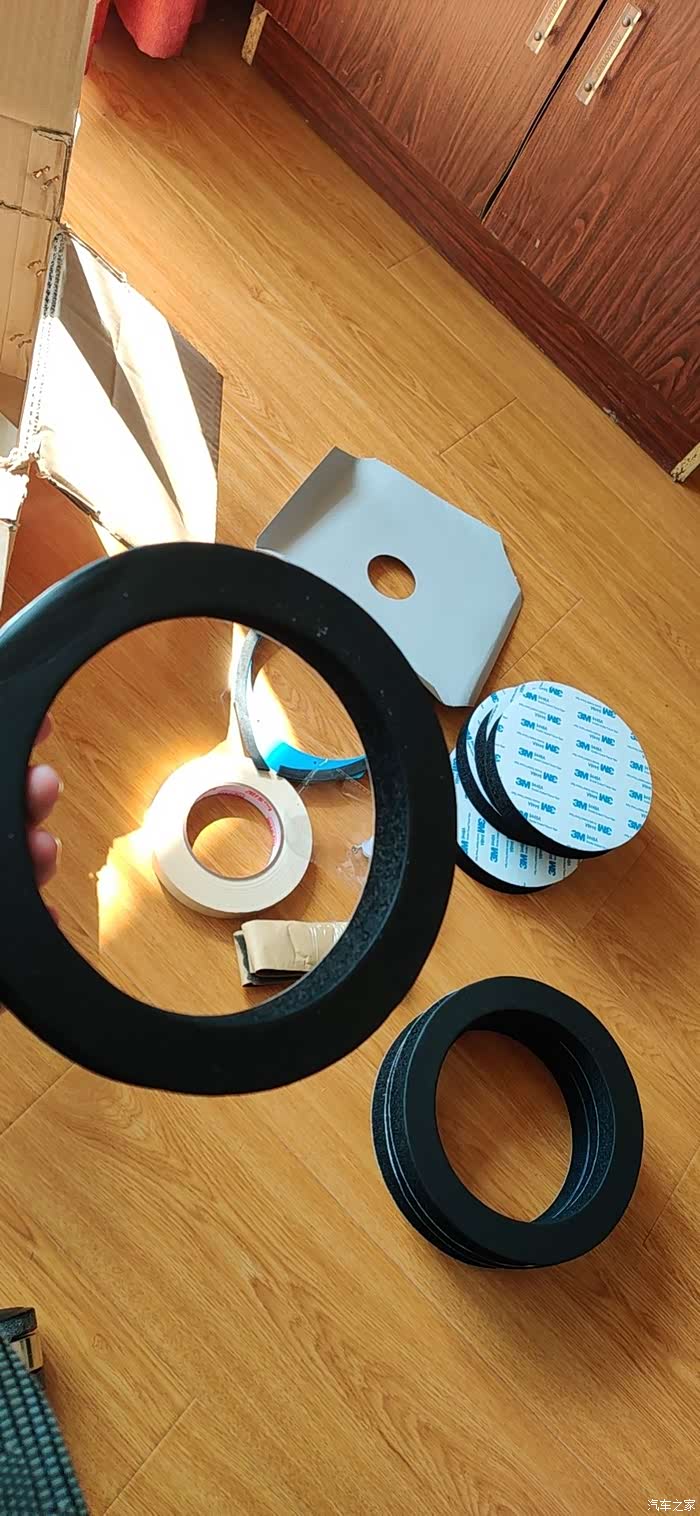

这个黑色的环叫美音圈

其实就是海绵泡沫做的, 很软

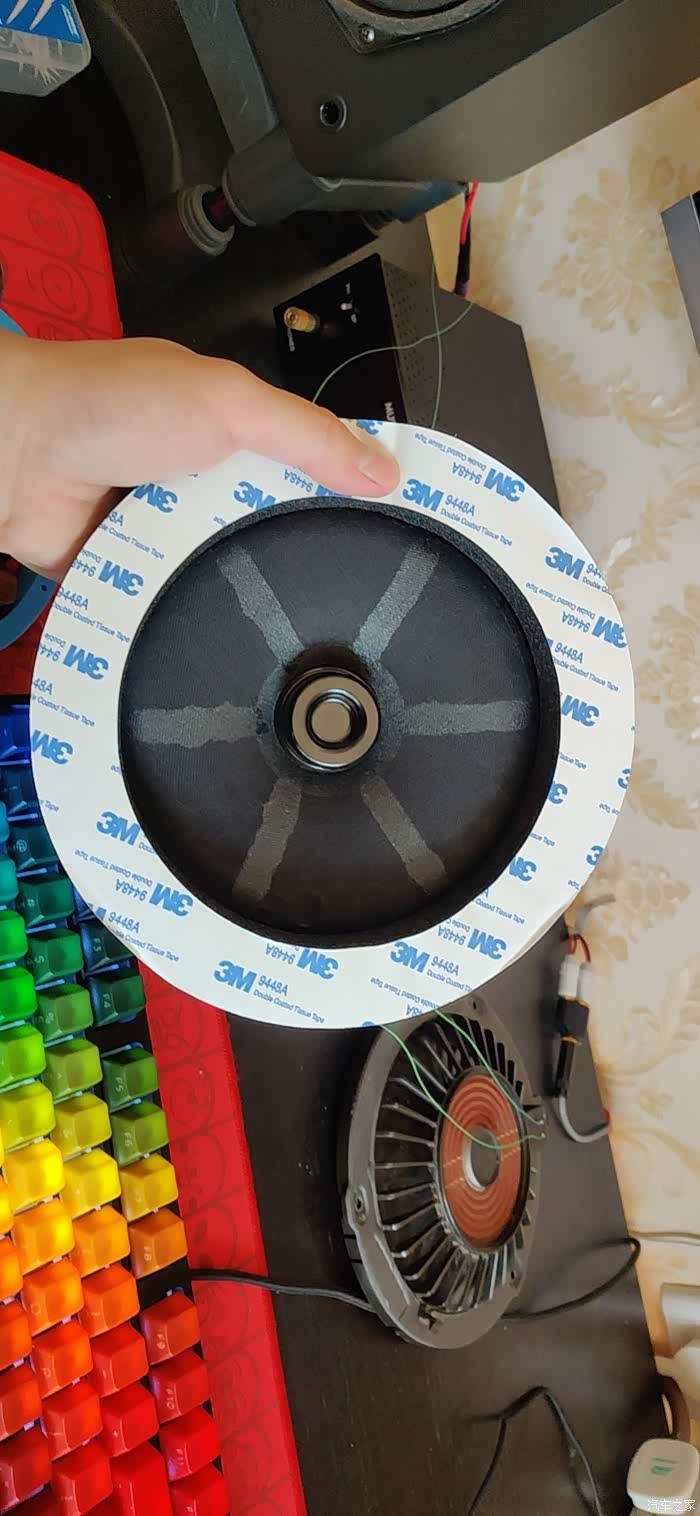

贴在喇叭上,填补喇叭跟车门板之间的空隙,防止漏音

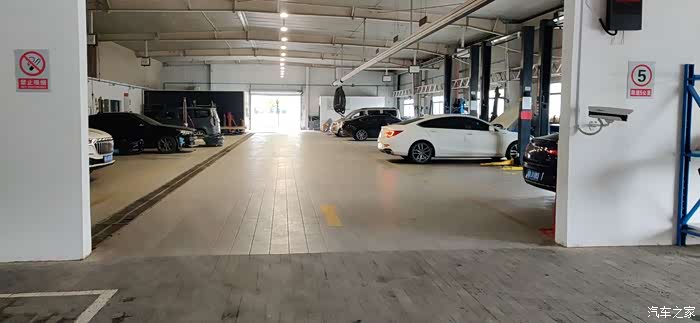

因为这个疫情 ,老郭店也没开门,正好趁着去红旗4s店换金属护板, 借用4s的工具换下喇叭

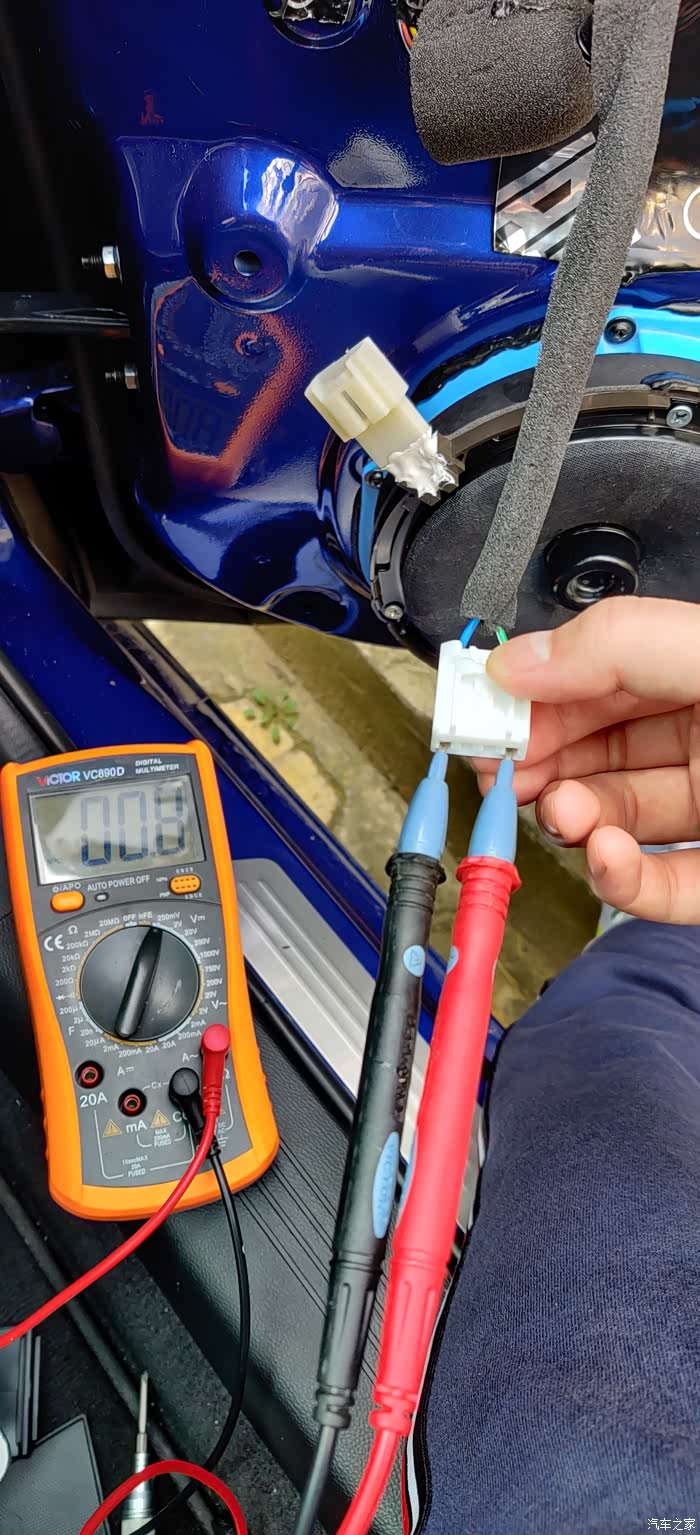

因为没买相位仪,只能用万用表 测下喇叭正负极, 确保不能接反, 不然就反相了,声音听起来会很难受

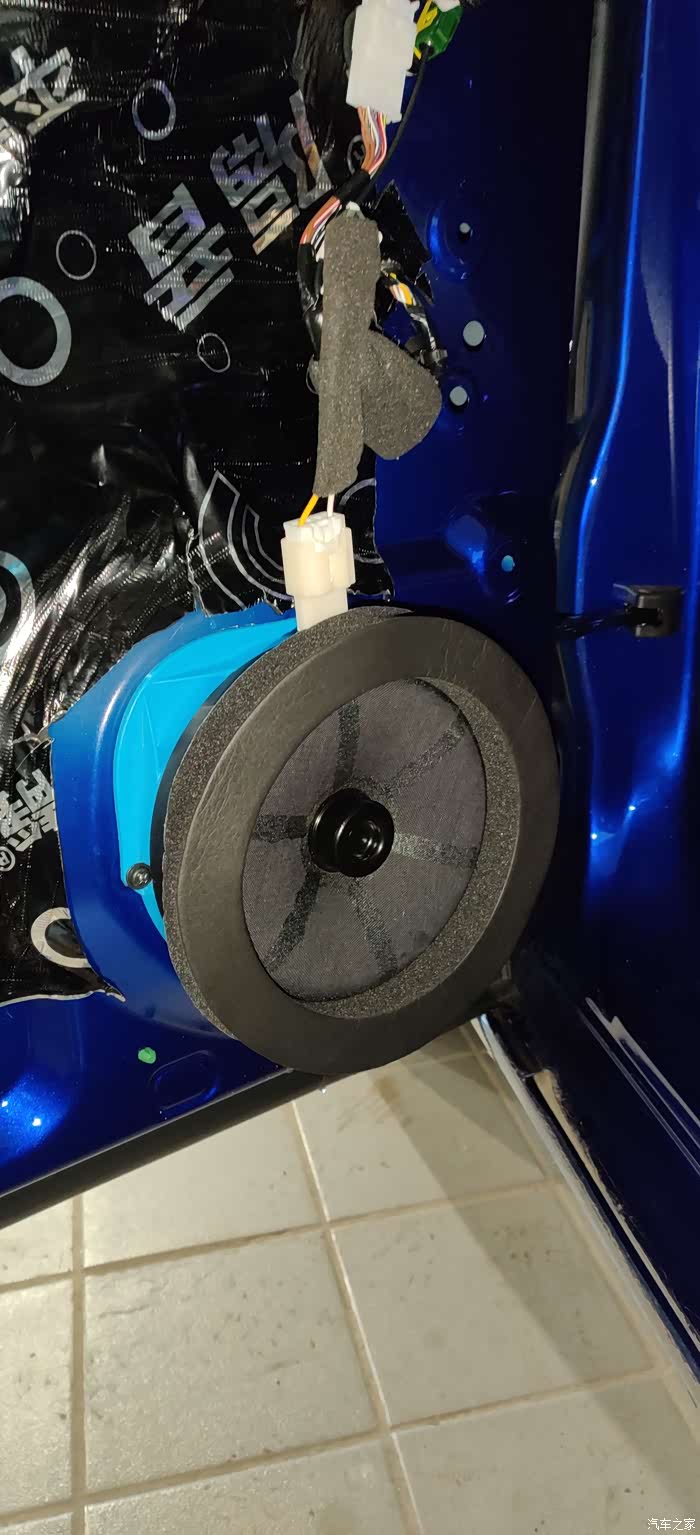

门板拆开了,喇叭换上去,垫上美音圈,

两个喇叭都换好了, 装上门板试听,总感觉声音哪里不对,人声闷闷的,甚至不如原来好听,艹,翻车了,按理说不应该是喇叭问题啊,而且我车带独立功放,也不会是推不动喇叭啊,喇叭阻抗跟原车喇叭都是2欧姆, 然而天色已晚,4s马上要下班了,只能先回家。

回家后仔细想想, 打算还是拆开 门板再研究下,于是第二天问朋友借了工具,拆开门板之后忽然发现一个天大的BUG ,下面就让我来为大家演示下。。。。

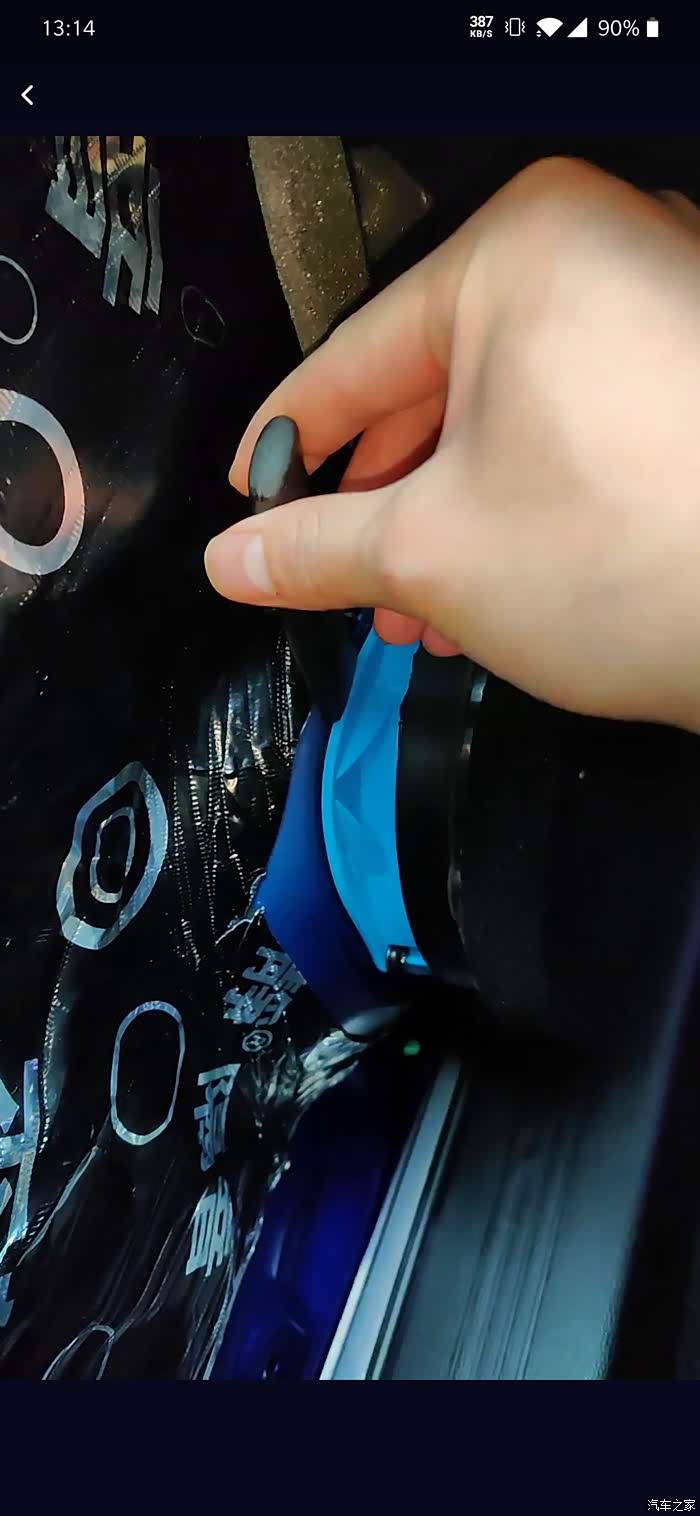

首先给大家表演个魔术, 这是一把刀

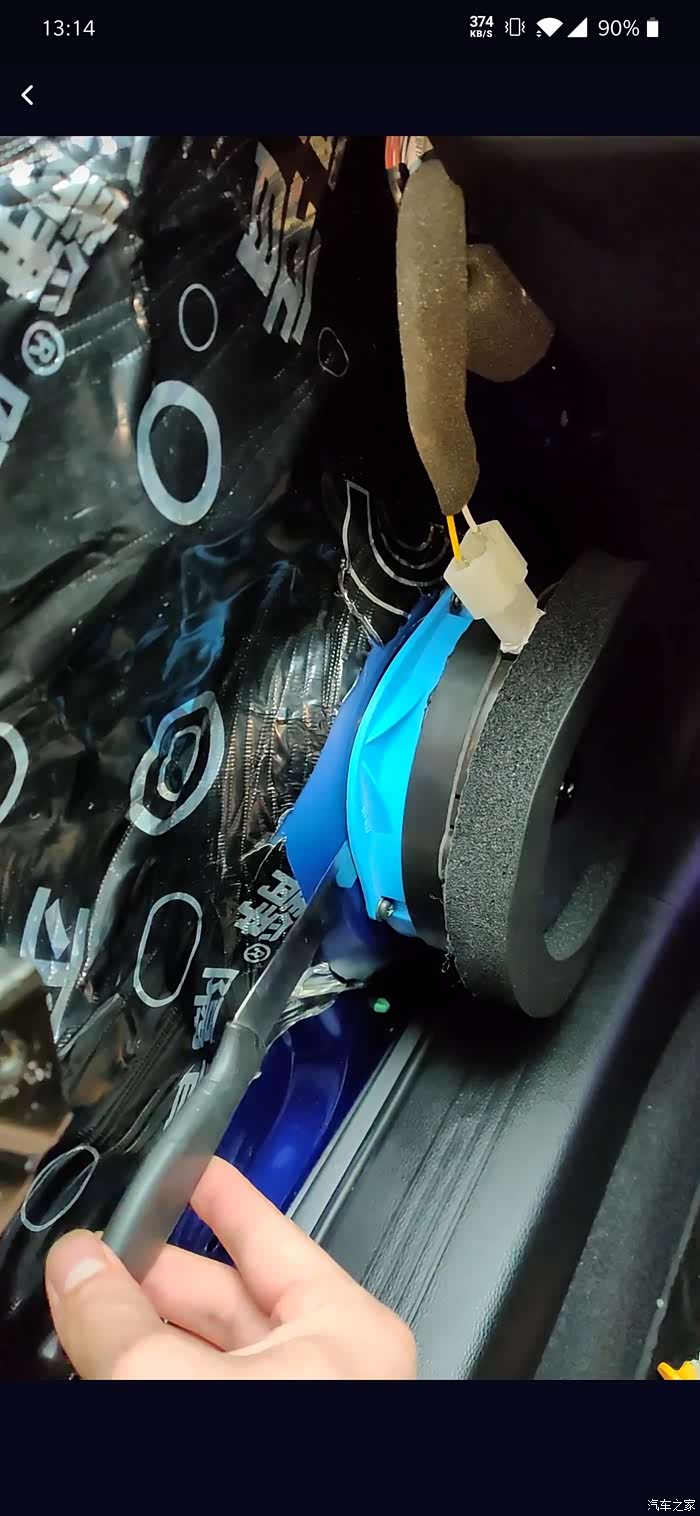

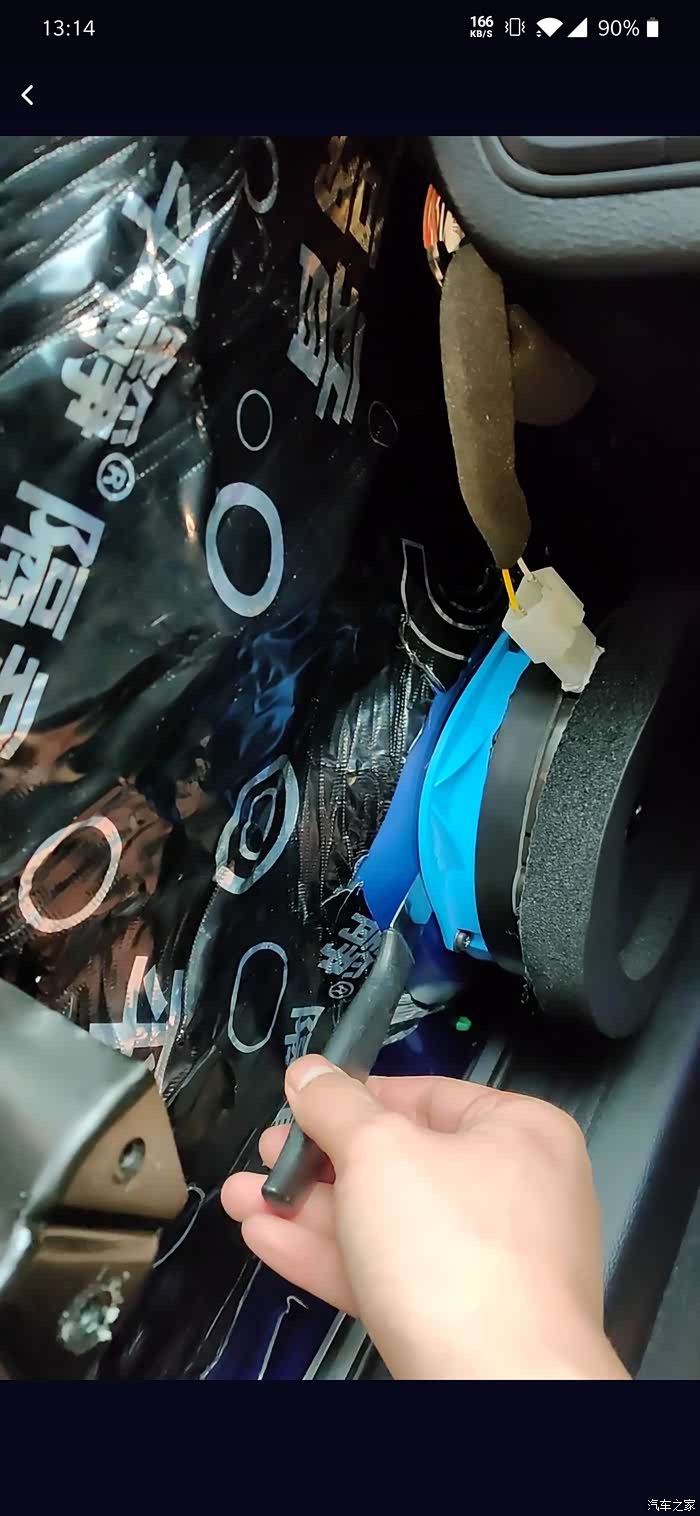

看 ,插进去了

根本无压力啊。。。这么大的缝, 这也就不难解释为什么换了喇叭之后音质不尽人意了

给我把四十米的大刀我也能插进去

下面来解释下,为什么密封不好会导致喇叭声音异常呢 :  扬声器在振动的时候,并不只是正面有声波,由背面裸露的振膜我们可以想象出来,扬声器的背面也是有声波的。但是扬声器的正面和背面的声波是不同的 ——想象一下就可以知道,当振膜向前振的时候,从背面看,就是向后振的。这样,用声学术语来说,也就是扬声器前后声波的“相位”是相反的,所以光有喇叭还不行,还得需要一个箱体(车门) 由于喇叭跟车门钢板(箱体)之间没有良好密封,导致喇叭背面发出的声音与正面的声音相互抵消,所以声音能好就怪了~

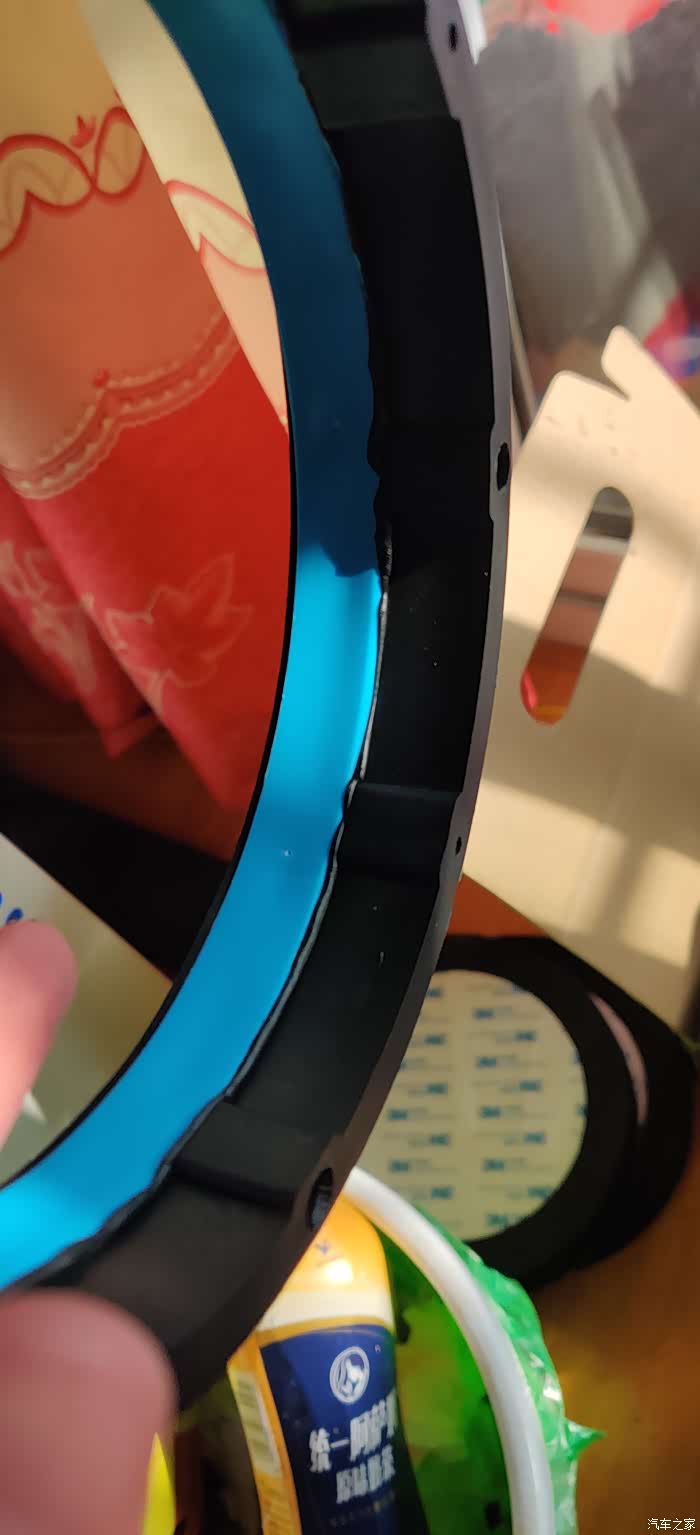

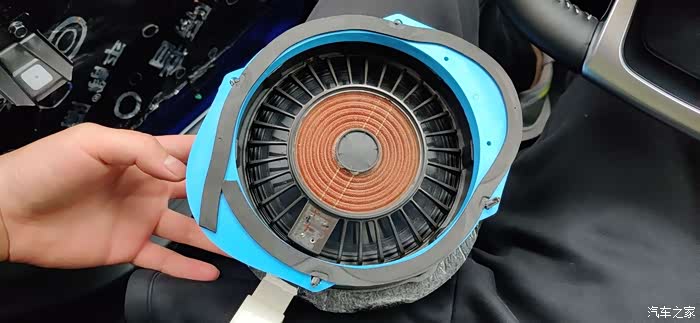

把转接圈拆下来看下, 上面一圈黑色泡棉垫就是罪魁祸首,可以看到根本没贴到转接环的边缘,造成了密封不严实,然而这个买来就是这样的。。。。好坑, 正确做法是沿着转接圈四周边缘贴一圈

解决办法:   有请丁基胶同学上场

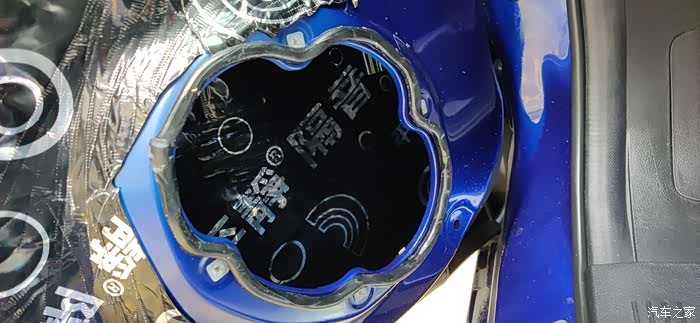

在喇叭洞边缘仔细糊上一圈丁基胶, 重新安装喇叭,试听 ,嗯, 声音正常多了, 不够还是感觉不对劲 ?声音还是发闷,

于是又拆开门板研究了半天,甚至还对比了装门板前后的区别,发现装了门板之后声音就不对了,最后排查是美音圈的问题, 把美音圈撕吧了一半,垫了半个美音圈上去, 声音才正常了

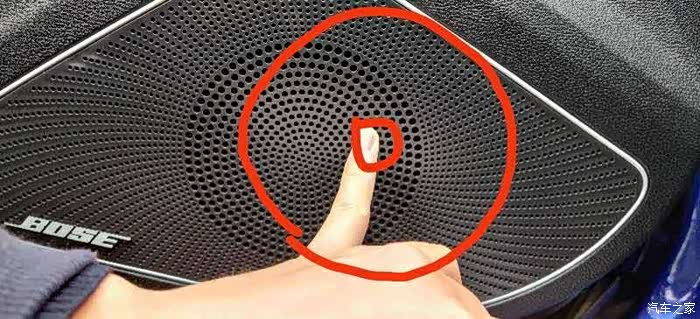

最后还发现一个问题: 我手指的地方才是喇叭的正中心 ,所以门板上喇叭的开孔并不是喇叭的正中心。。。国产车也是醉了, 典型的一个功能为设计服务的设计, 厂家当初设计这款门板的时候,根本没考虑音质的事,先弄美观了 (厂家:又不是不能响)

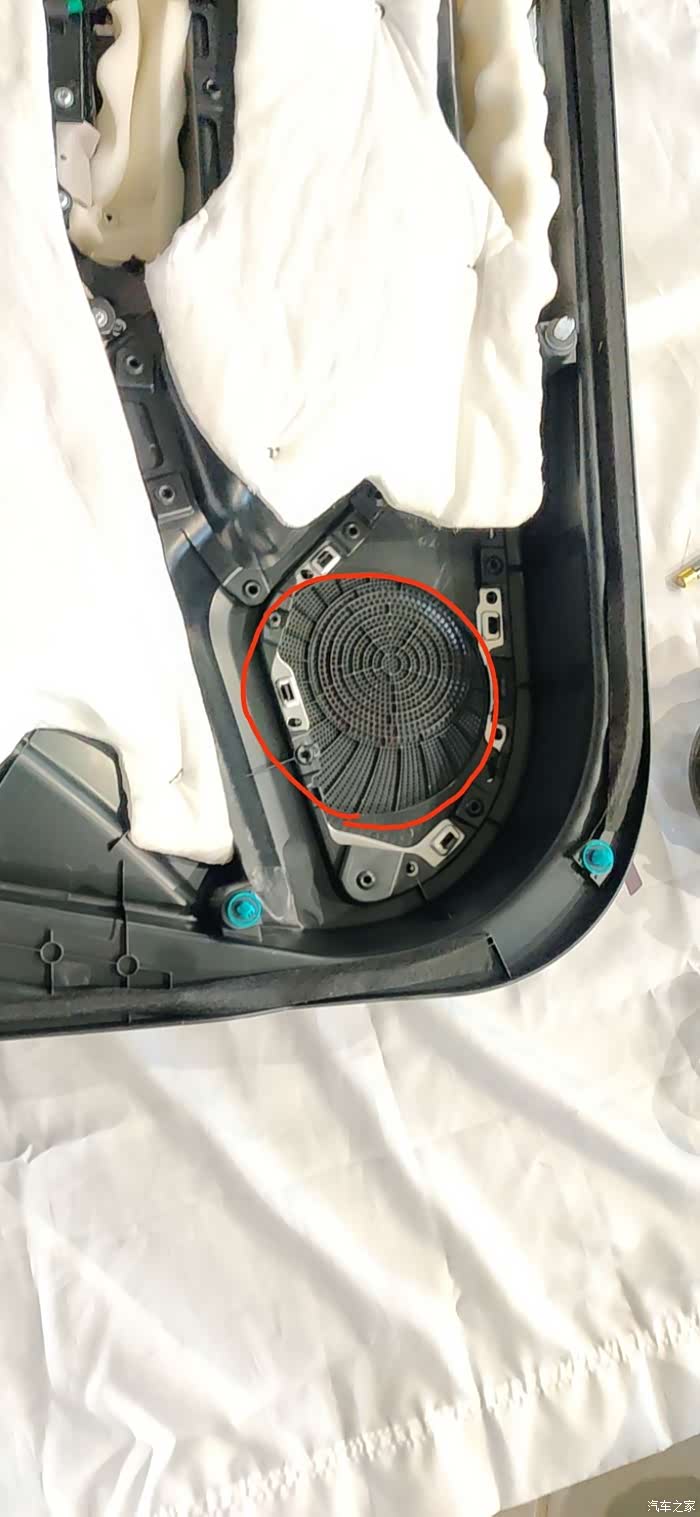

背面看一下,实际门板的喇叭网罩面积是比喇叭要小的,喇叭实际上是在红圈的位置,相当于有三分之一的喇叭是被挡住的, 真是无语了

3.总结


经过一番折腾,反复的拆装门板, 拆了装 ,装了拆, 拆的我都烦了,踩了各种坑,好在最后效果还是令人满意的,中频比原车喇叭清晰一些, 人声也比以前更靠前, 总体不错;

说实话, 800块钱花的有点肉疼, 话说这是我除了目前为止除了换轮胎最贵的投入了,不过结果还是令人满意的~

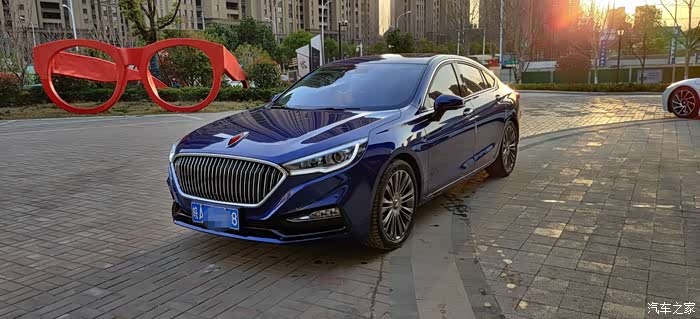

最后再来一张帅照,收工~
