帮车友改17款原车功放 换运放+电容+功放模块TDA7854
1 36 发布于 2020-12-06 01:40:35 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
由于车友联系到我,请我帮忙改一下功放。我就答应了下来
顺便把过程也记录了下来,运放和4个电容是车友提供的。
我这边提供了7854和另外2个大电容以及其他小电容。
和车主沟通下来,说7854性价比高一些。7850价格是7854的两倍。所以使用7854.
功放信号是MA14C,编号SE 7909100A
另外说一下 17功放和15功放不同之处还是比较多。应该是属于改版,为DM准备的。
可怜我们S7车主从15-17都是小白鼠啊。信号上是有7.1声道的。就是没有功放模块
17的可以补满元器件,实现多4路输出。

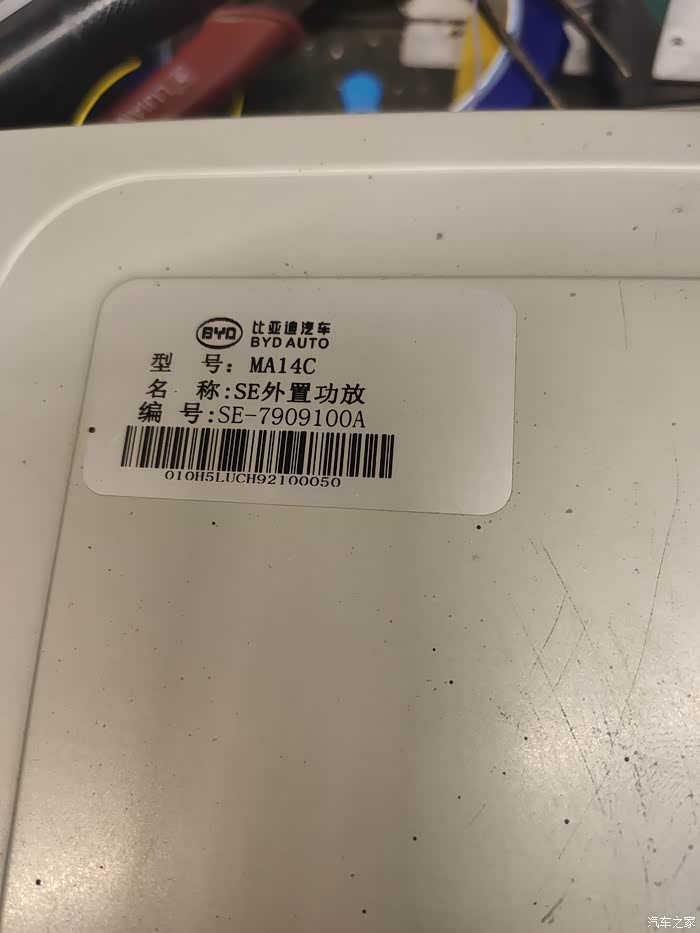

功放标签

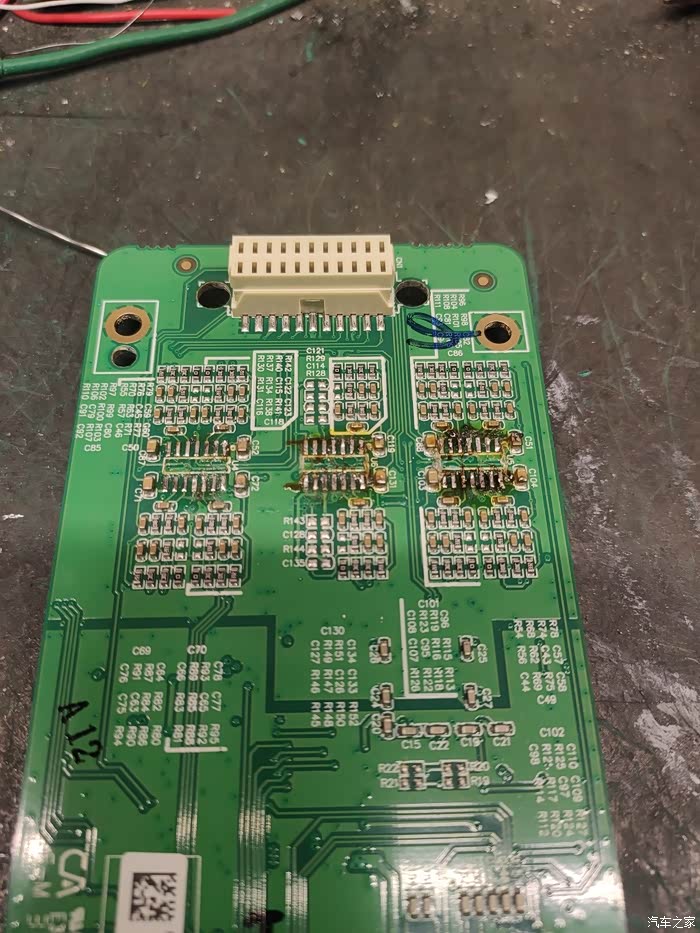

拆掉原来的3运放

清理板子的胶

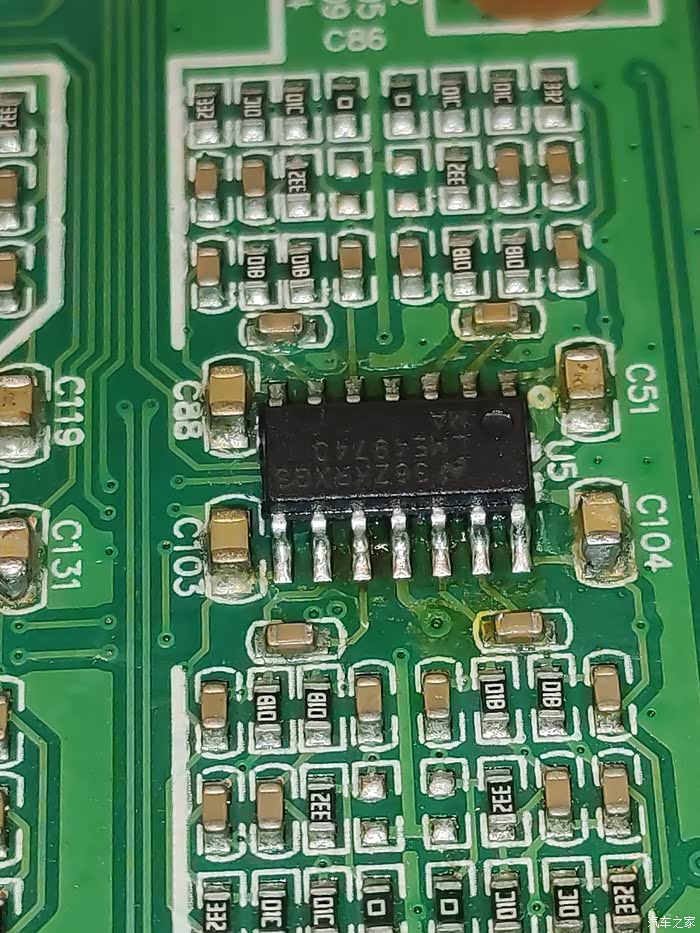

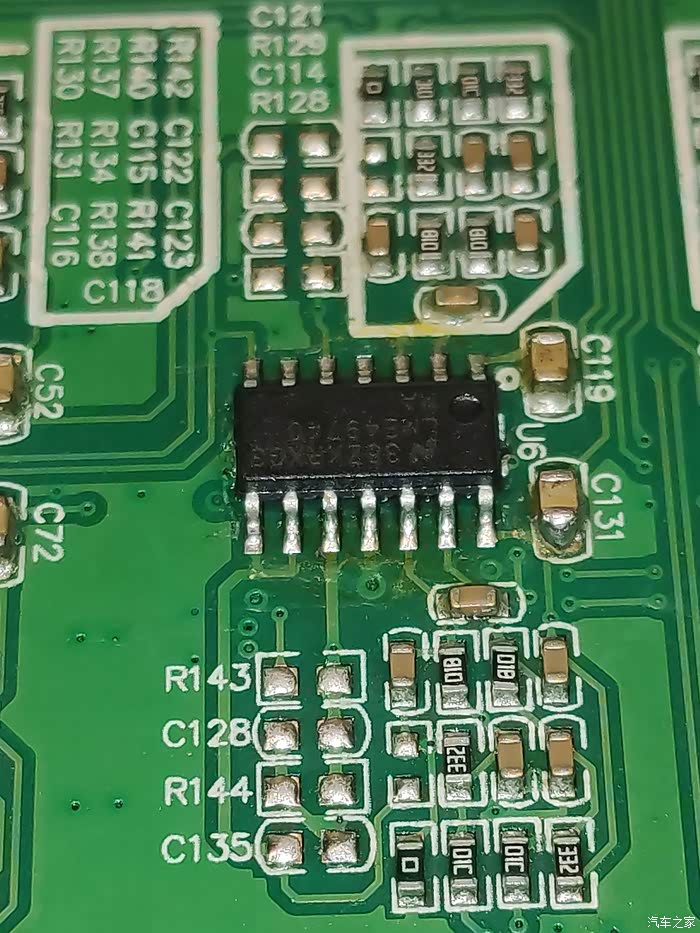

每一个运放都仔细观察有没有焊接好

每一个运放都仔细观察有没有焊接好

每一个运放都仔细观察有没有焊接好

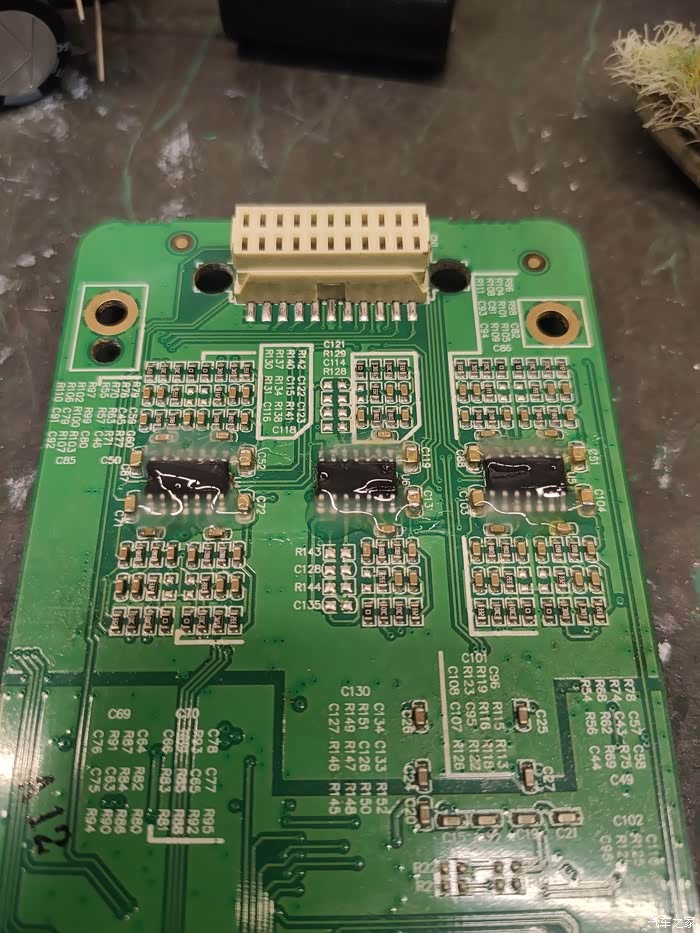

打706硅胶进行保护

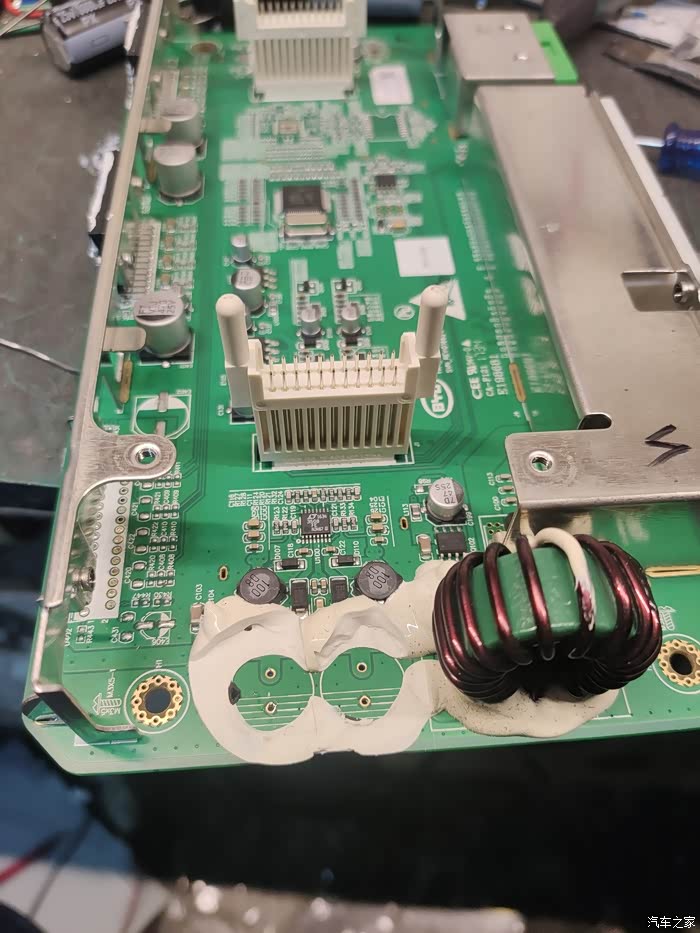

拆掉原电容

车主提供的电容按照完毕,并且打胶上环氧板隔离

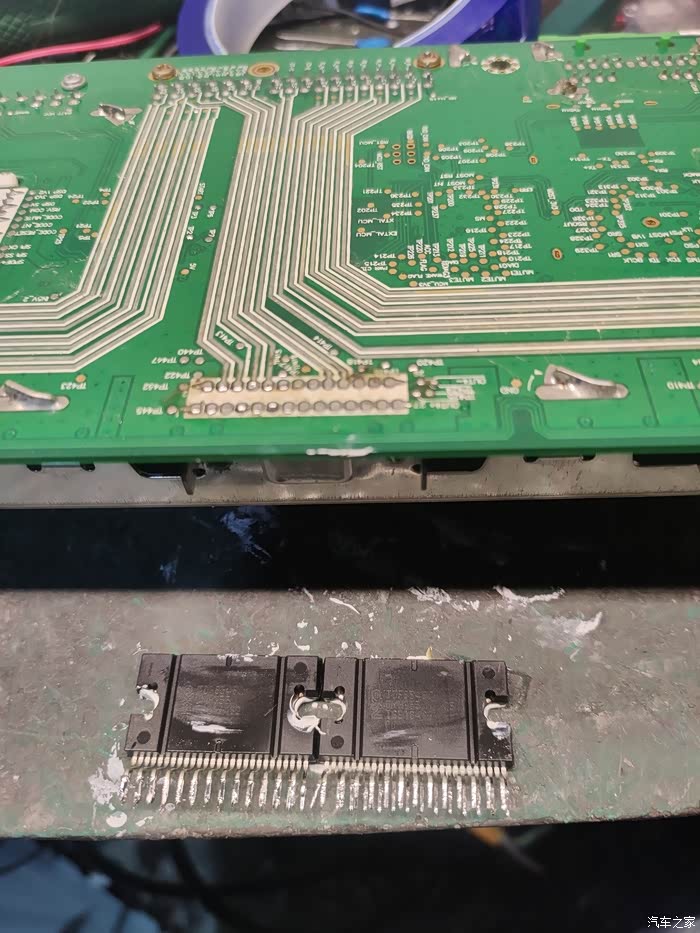

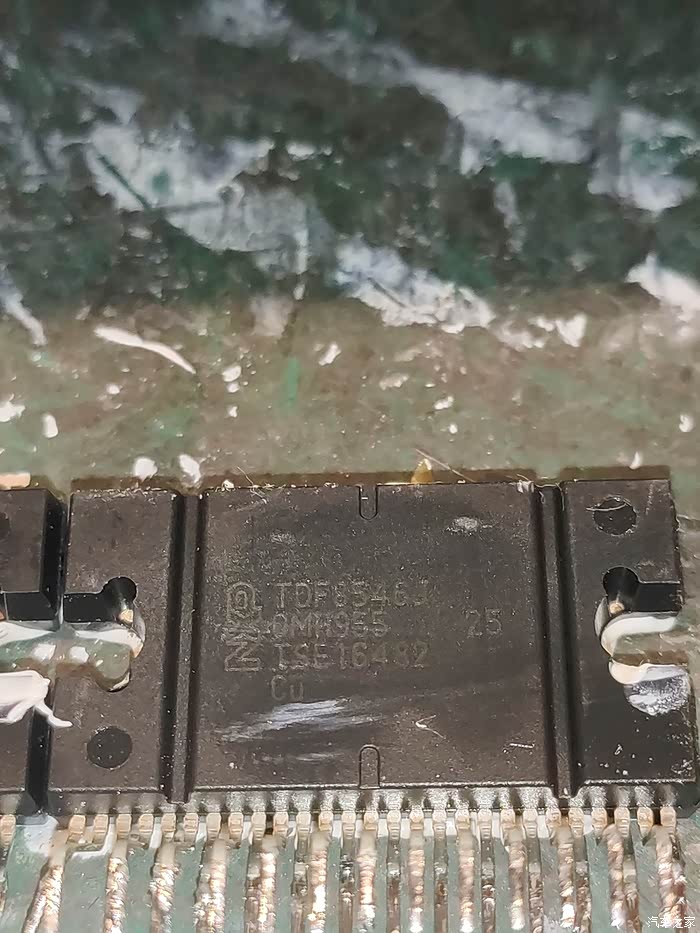

原机拆下的TDF8546

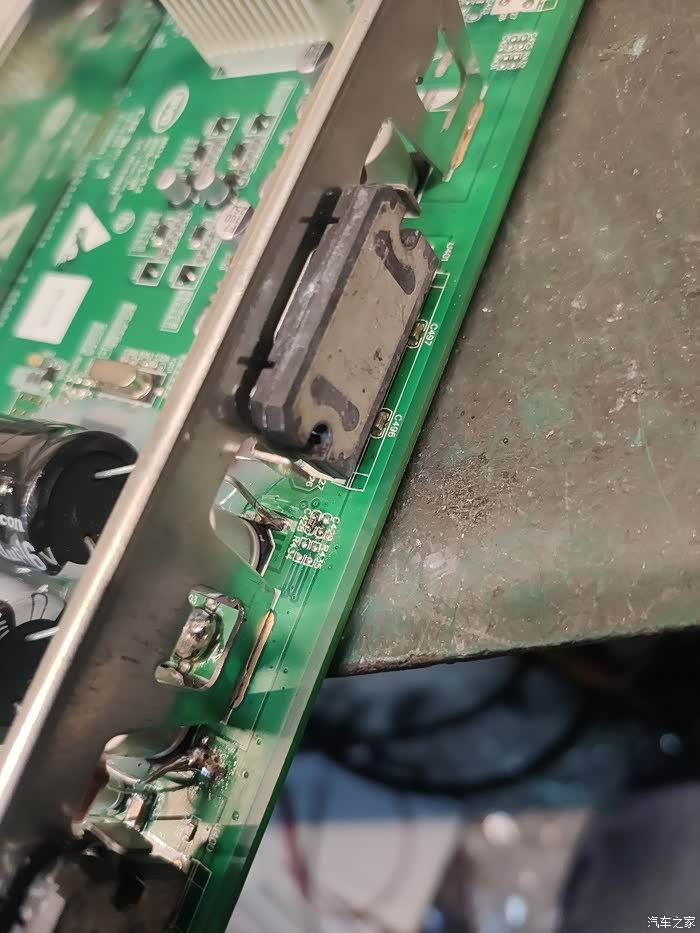

功放特写

先换好输入信号电容

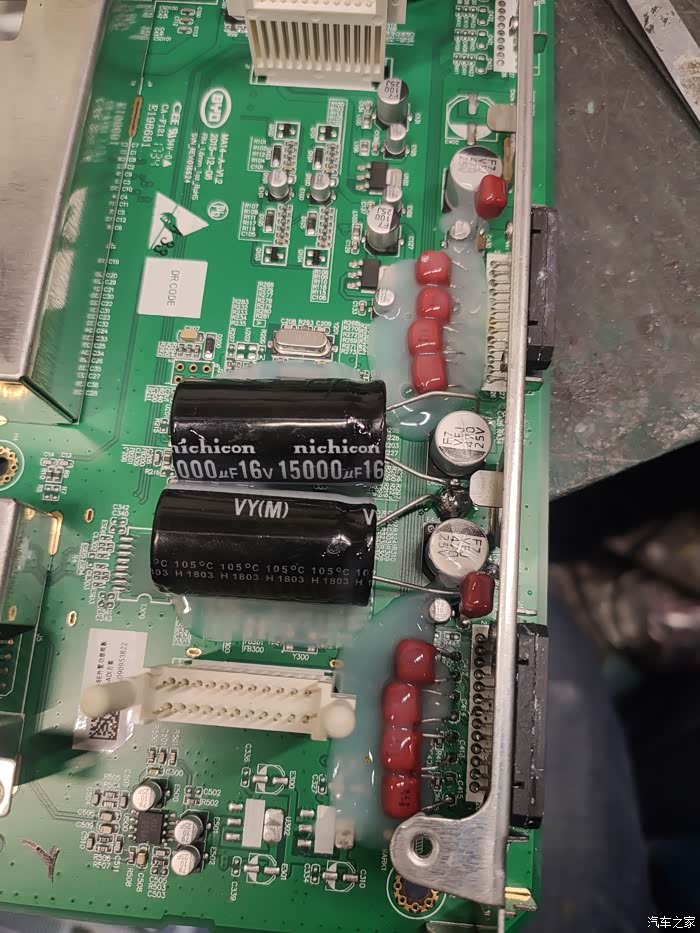

我这边提供的2个电容安装,以及打胶
现在又发现一款22000uf的电容可以安装。容量更大了

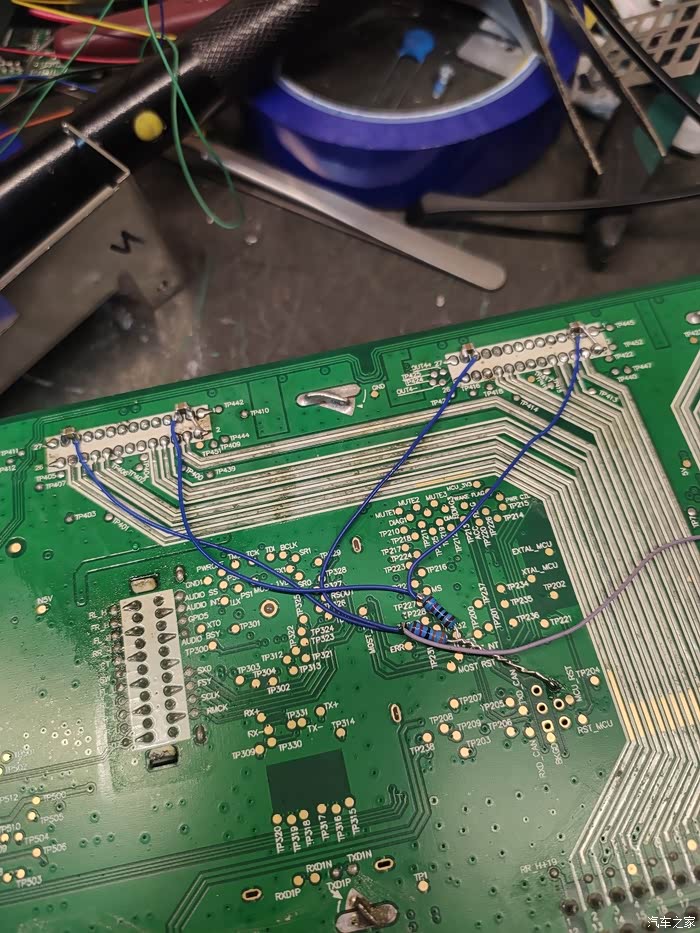

功放模块安装,电阻跳线修改

缓启动改造,PCB清理,打胶

在输出口电容这里和15的功放不一样,电容被金属屏蔽罩挡住,得拆开屏蔽罩。才能拆除电容

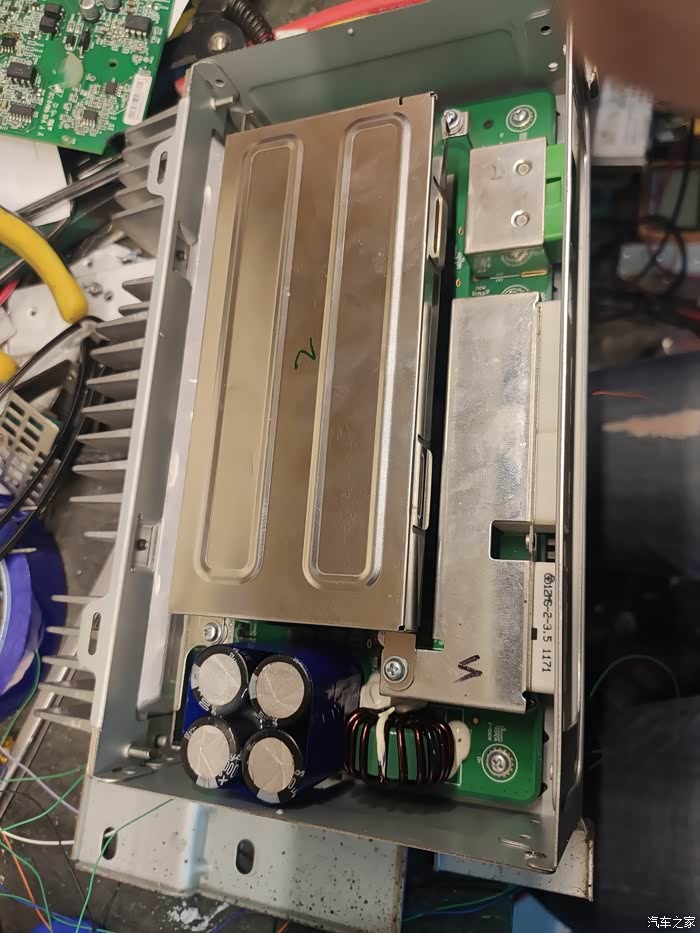

搞定全部安装回去。

盖上盖子,拆下来的配件也给原车主打包一起发回去

总结,不同的年份,有不同的改进。不知道17的功放能不能上15的车。
此次车主没有要求装3个功放模块,这是比较遗憾的。正想试试模块全上的效果呢。
