长安cs75改装10.4存中控导航
自从买了长安cs75自动精英版后。被自带车导航坑了无数次。后来网上就出现了各种改装75导航外置TF卡，把自带高德地图换成凯立德地图。我也改了了。具体改装请看我的CS75 改凯立德地图 的帖子。
http://club.autohome.com.cn/bbs/thread-c-3204-42210794-1.html#pvareaid=104114
我们车友会也在聊关于汽车导航的事情。关于cs75安卓导航一直没有出现比较稳定的版本。这两天我也跟很多厂家联系。终于找到一款导航。今天就动手改装了。
首先不说。上我原来导航的图片。
其实搞完后。还是有点感叹。第一，汽车音质在相同的歌曲文件，一样的喇叭情况下。音质的确提升很多。第二，可玩性大大的增强。可以看视频，可以语音控制。导航屏幕大很多也舒服很多。第三，电容屏还是好操作，轻轻的碰几下就好了。第四，导航文件和放歌软件可以随意更换。第四，可以跟手机双向控制。
但是，也有不方便的地方。第一，只有有倒车视频和右置视频出来，音乐就自动停止了。第二，现在我倒车多了一个东西。稍后放图。第三，安卓导航不能用原车GPS。必须随导航送的GPS，然后把GPS用3M胶粘到手套箱里面。
http://club.autohome.com.cn/bbs/thread-c-3204-42210794-1.html#pvareaid=104114
我们车友会也在聊关于汽车导航的事情。关于cs75安卓导航一直没有出现比较稳定的版本。这两天我也跟很多厂家联系。终于找到一款导航。今天就动手改装了。
首先不说。上我原来导航的图片。
其实搞完后。还是有点感叹。第一，汽车音质在相同的歌曲文件，一样的喇叭情况下。音质的确提升很多。第二，可玩性大大的增强。可以看视频，可以语音控制。导航屏幕大很多也舒服很多。第三，电容屏还是好操作，轻轻的碰几下就好了。第四，导航文件和放歌软件可以随意更换。第四，可以跟手机双向控制。
但是，也有不方便的地方。第一，只有有倒车视频和右置视频出来，音乐就自动停止了。第二，现在我倒车多了一个东西。稍后放图。第三，安卓导航不能用原车GPS。必须随导航送的GPS，然后把GPS用3M胶粘到手套箱里面。
请注意看。cd入口右手边我改了外置TF卡。

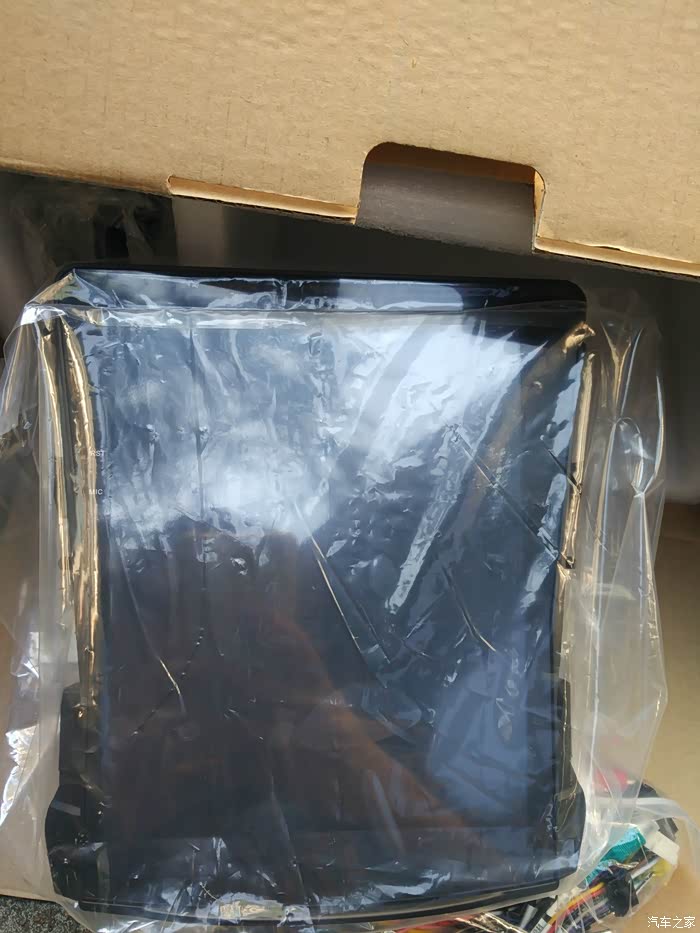

发过来的10.4寸安卓导航

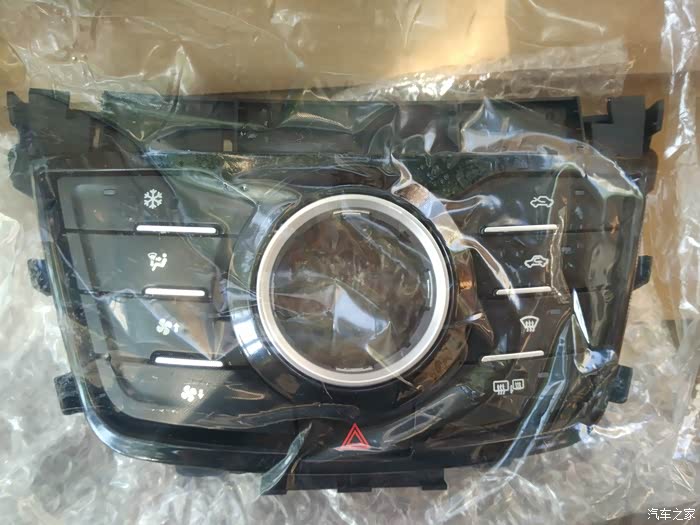

这是发来的空调面板

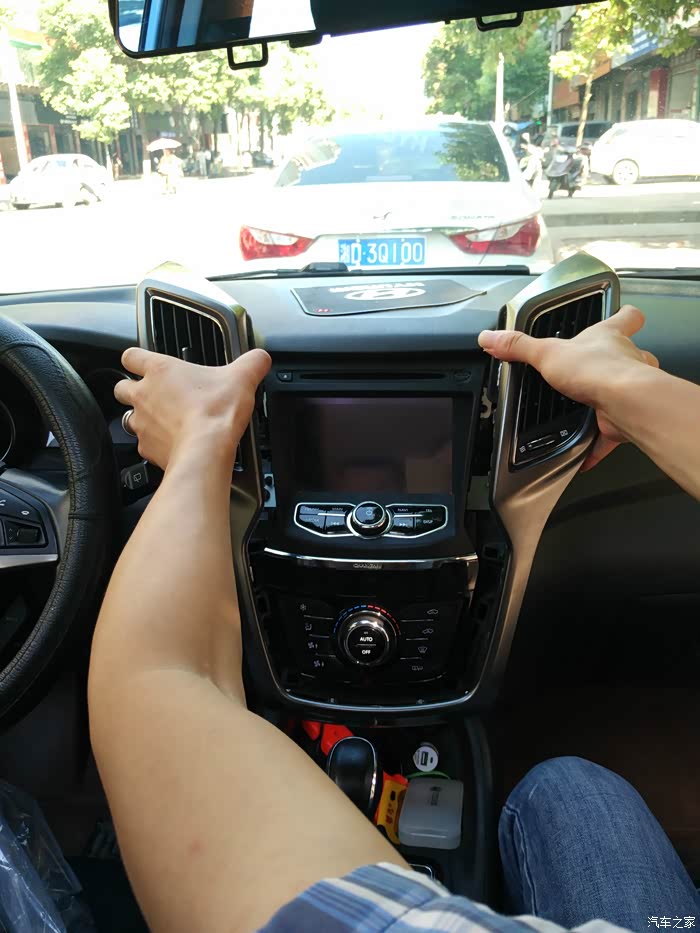

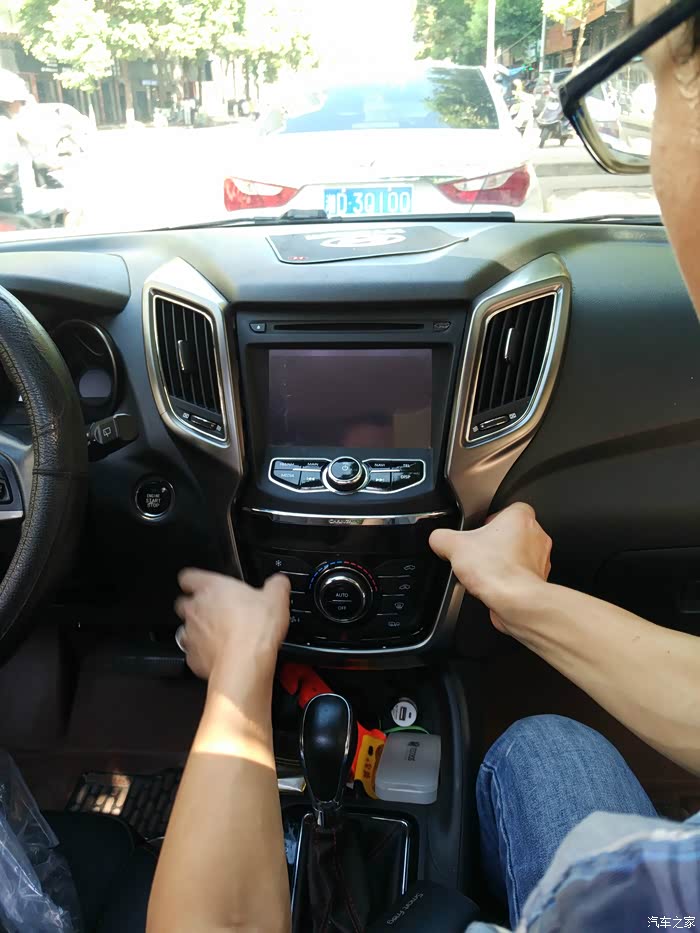

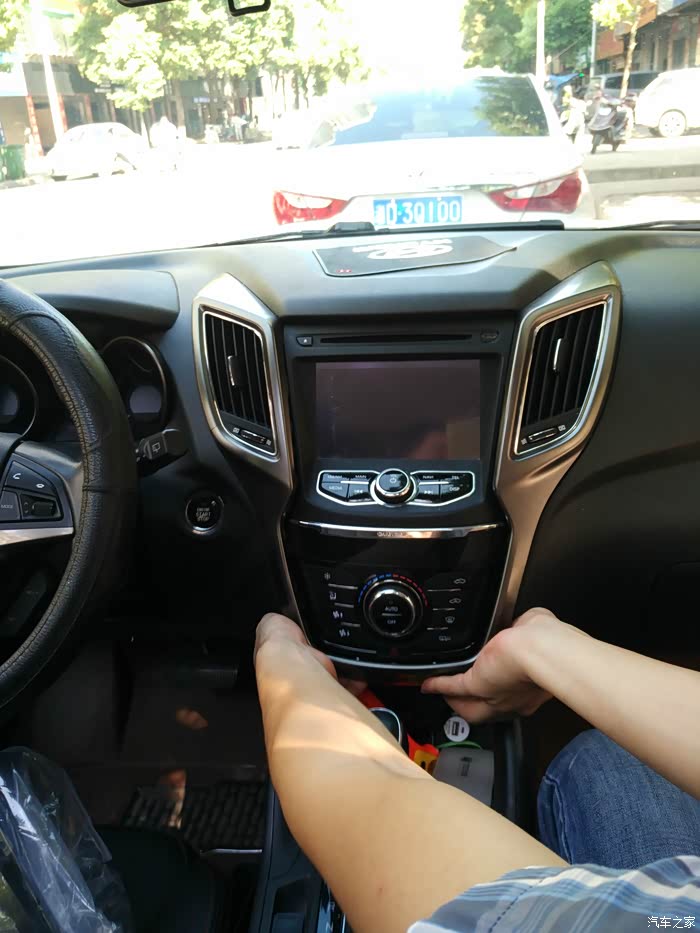

我的导航被我拆过几次了。很容易拆卸。用手扣住猪耳朵。缓缓用力往外拉就可以了。
一定要缓缓的，不要使用暴力啊。特别是没拆过的车。一定要缓缓的用力往外扣。

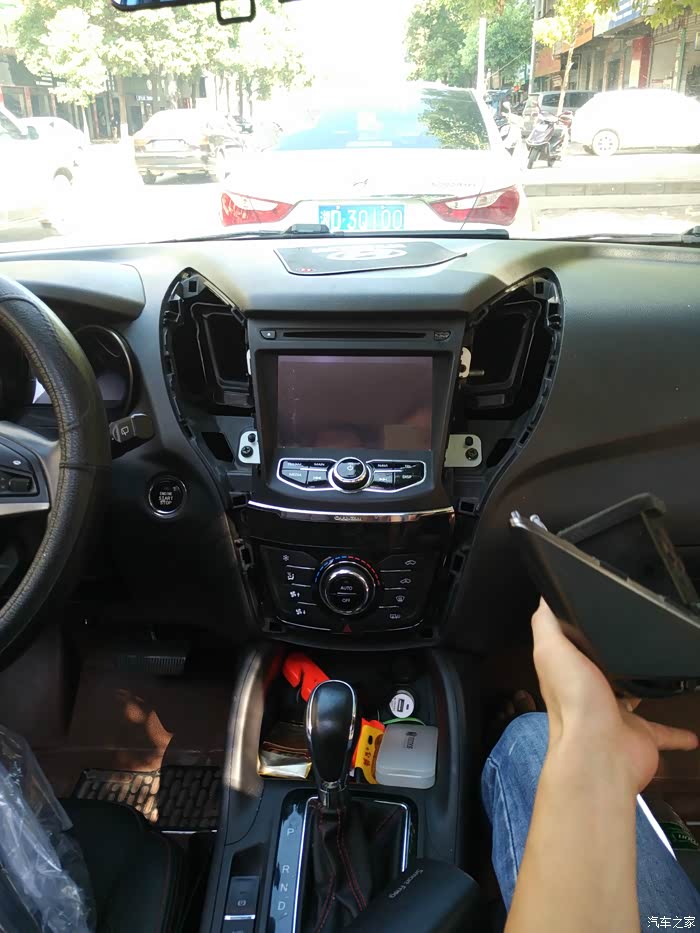

终于扣完了。这天气，一下就出了好多汗。
用普通的十字螺丝刀拧掉螺丝。
还有空调面板哦。一定要先拆空调，然后原装导航才能抠出来。

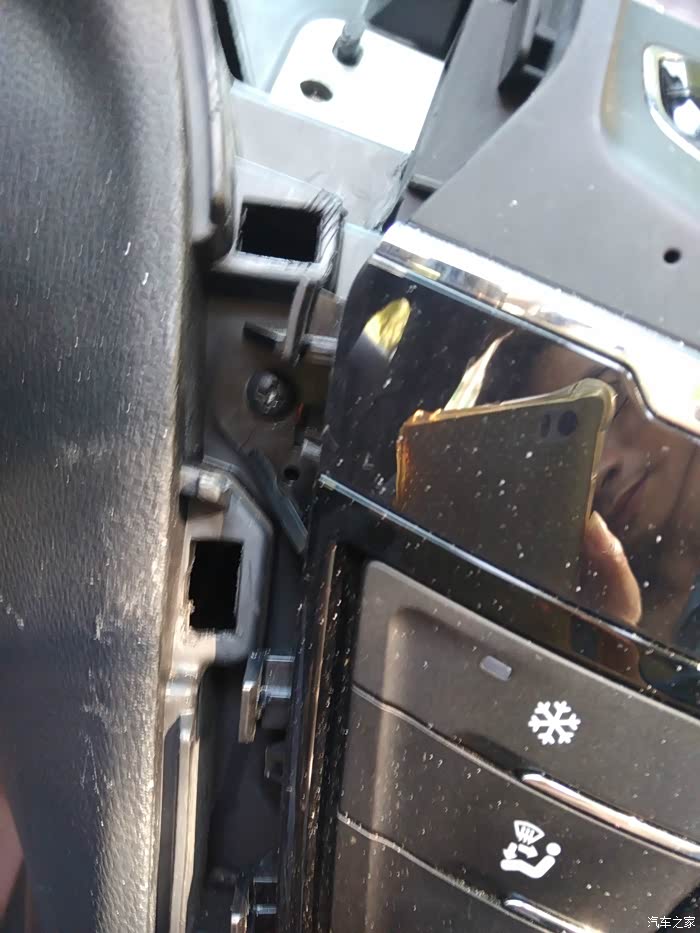

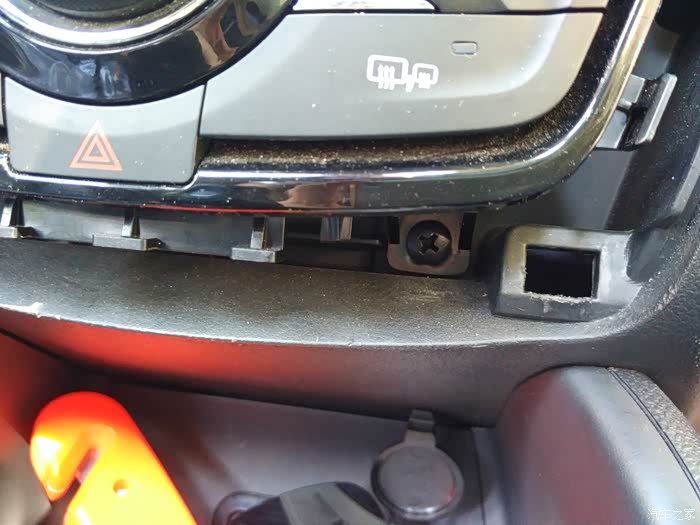

螺丝位置特写。

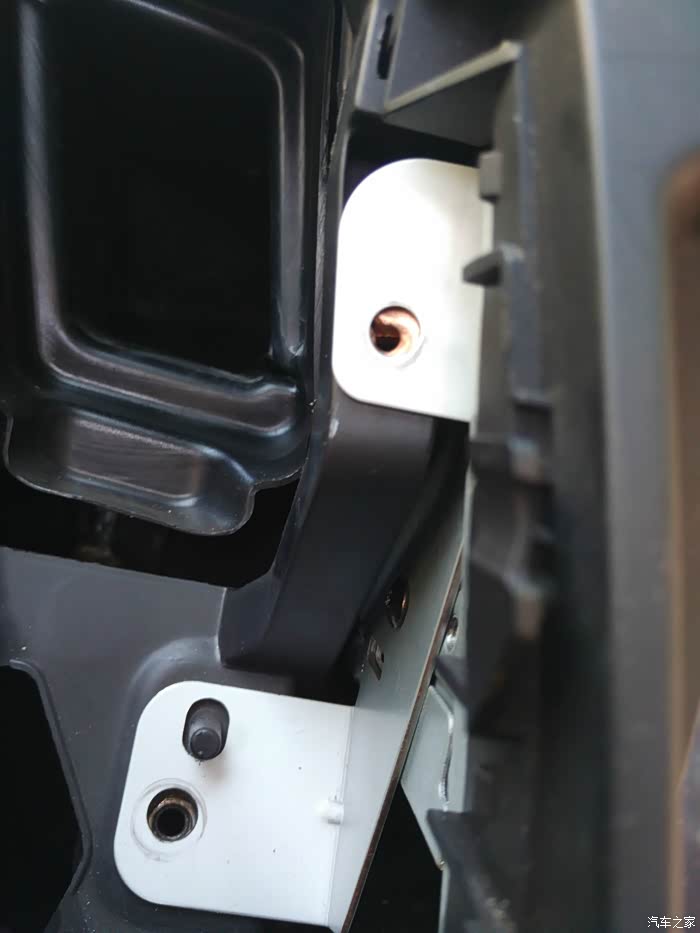

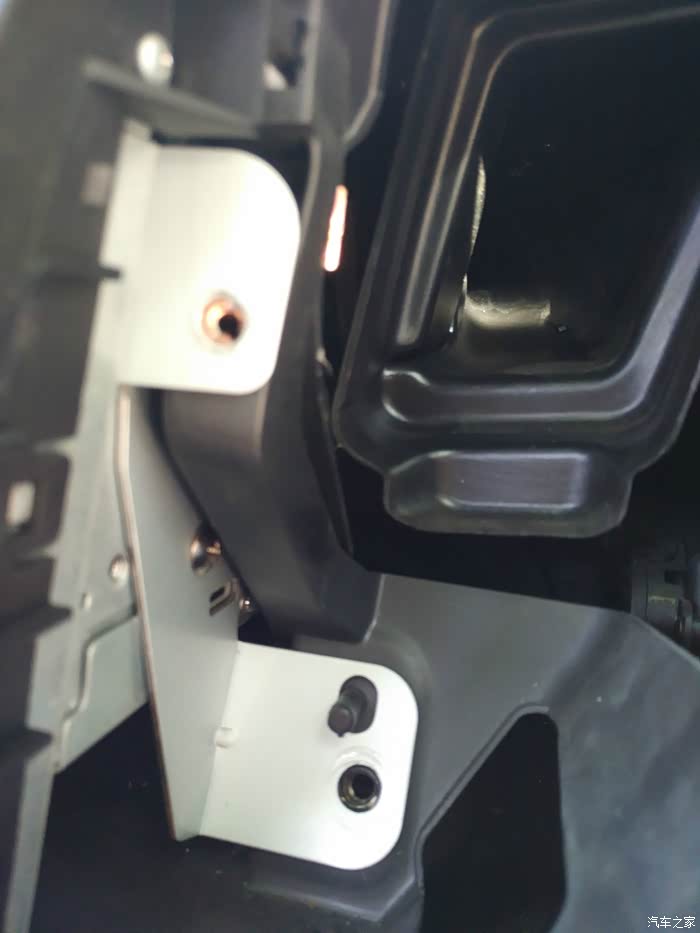

空调螺丝特写。

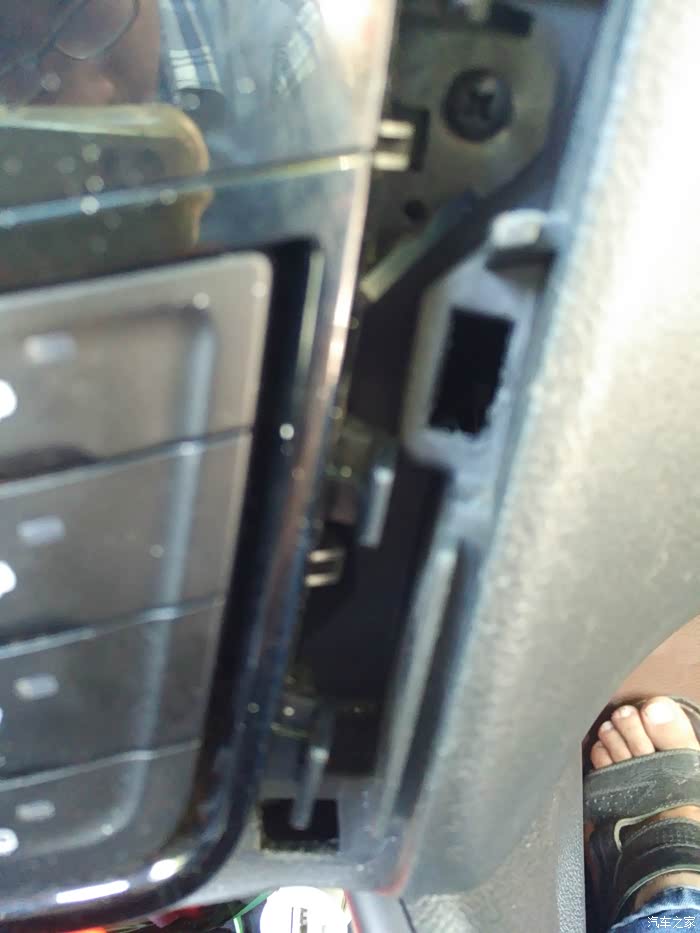

空调面板下面还有两个啊。导航和面板总共有8个螺丝。一定要全部拆下来。

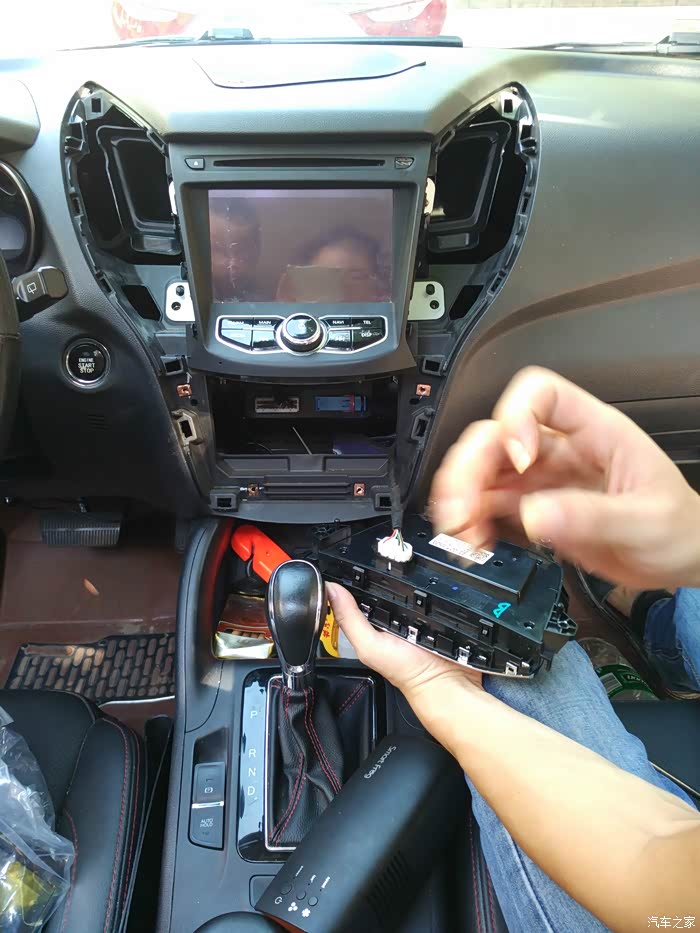

然后抠住空调面板往外拉。跟拆空调出风口一致。
然后抠住空调面板往外拉。跟拆空调出风口一致。
把空调面板的排线取下。空调排线有卡扣。扣紧接口取下就好了。

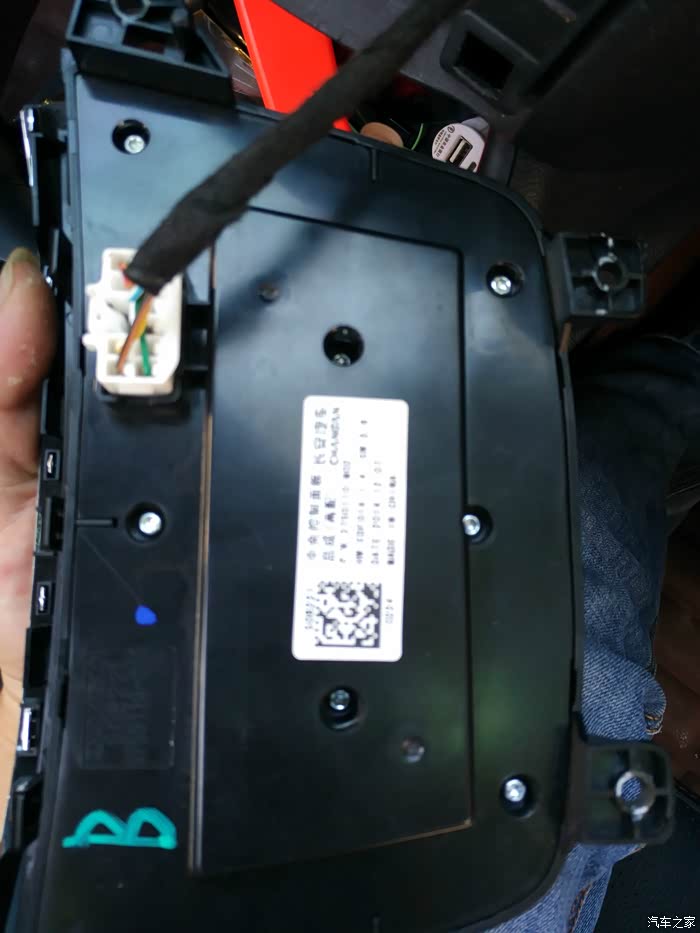

空调面板特写。

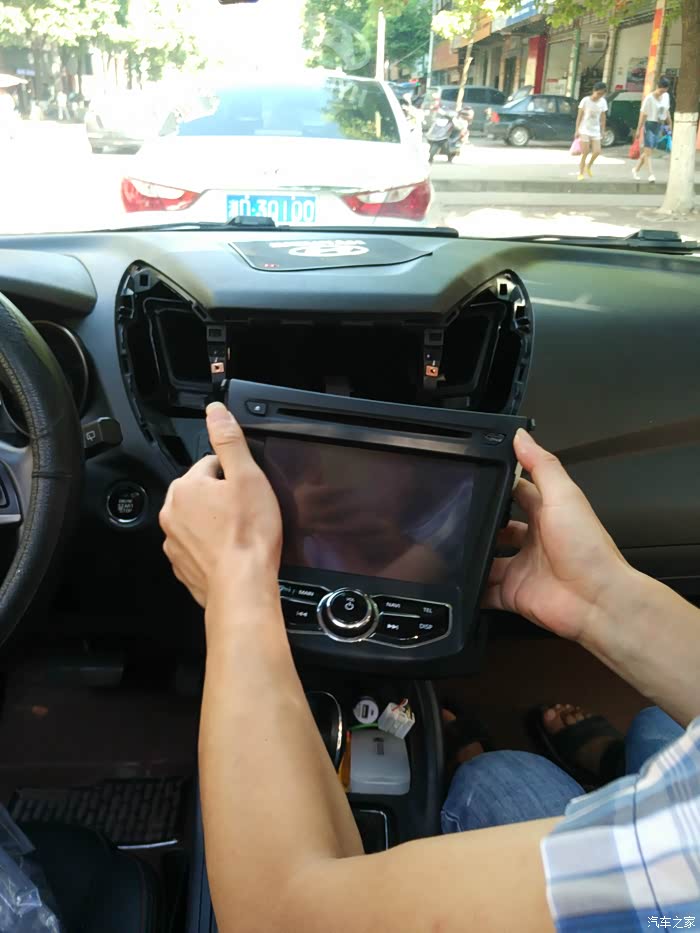

导航也跟空调面板一样拆下来。

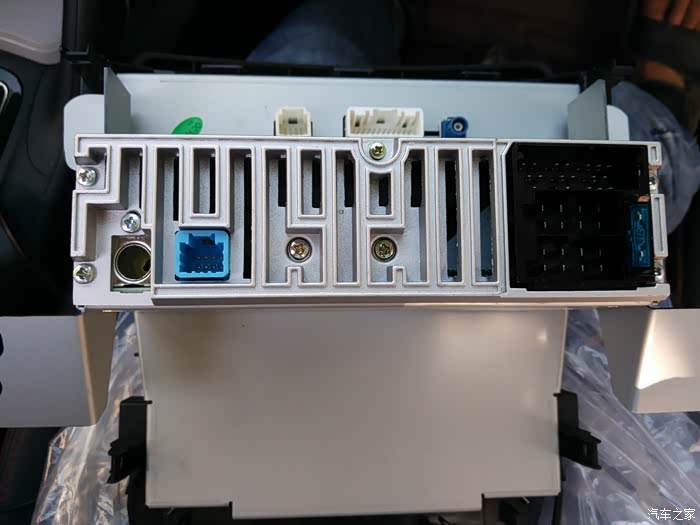

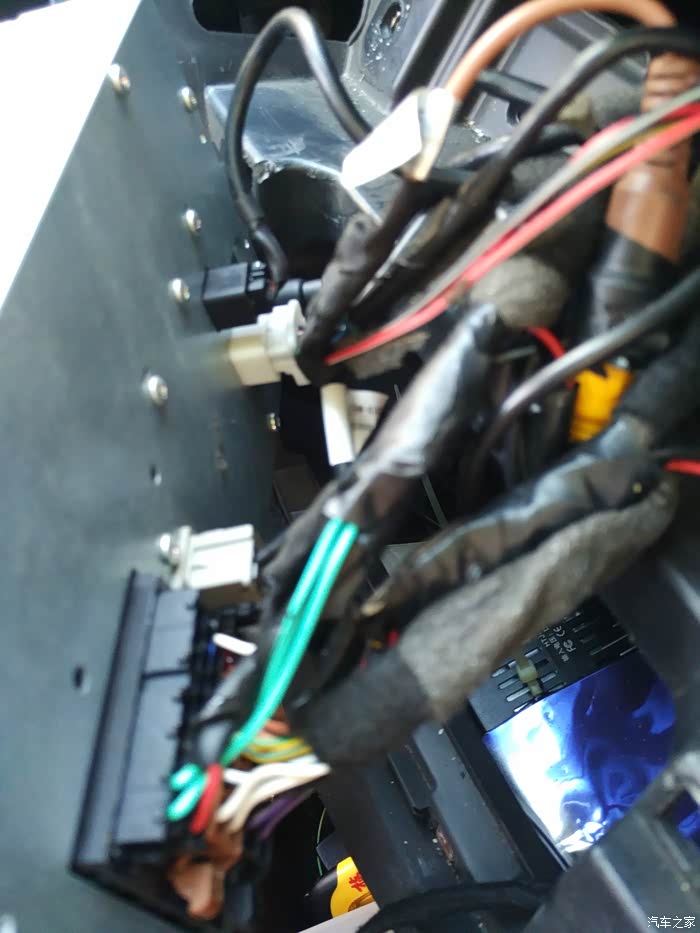

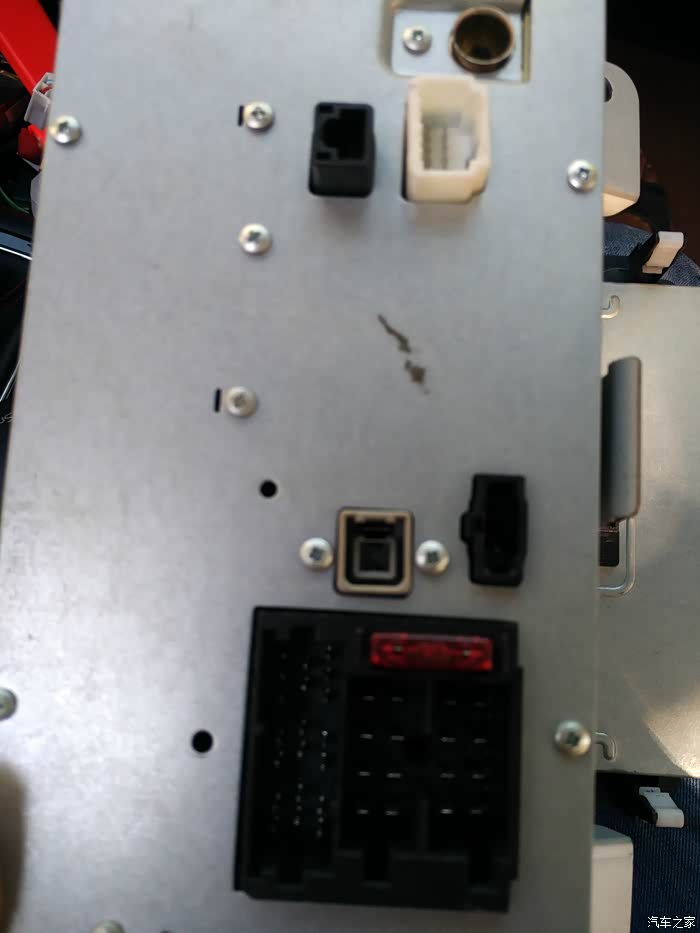

导航后面接口

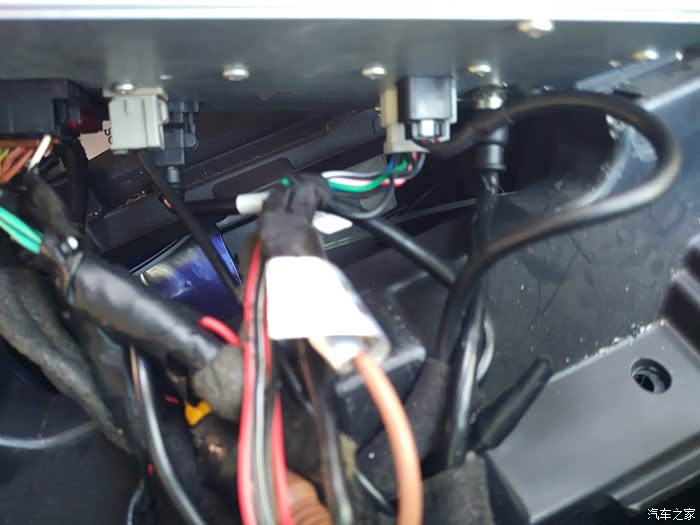

我的导航还该过全景摄像头，改过车音响。线比较乱。
把导航接口全部取下

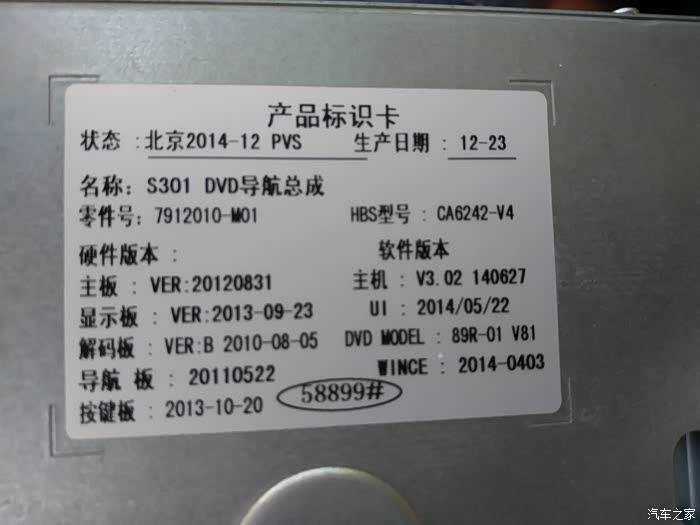

原车导航的标识卡。好坑的、看下生产时间吧。

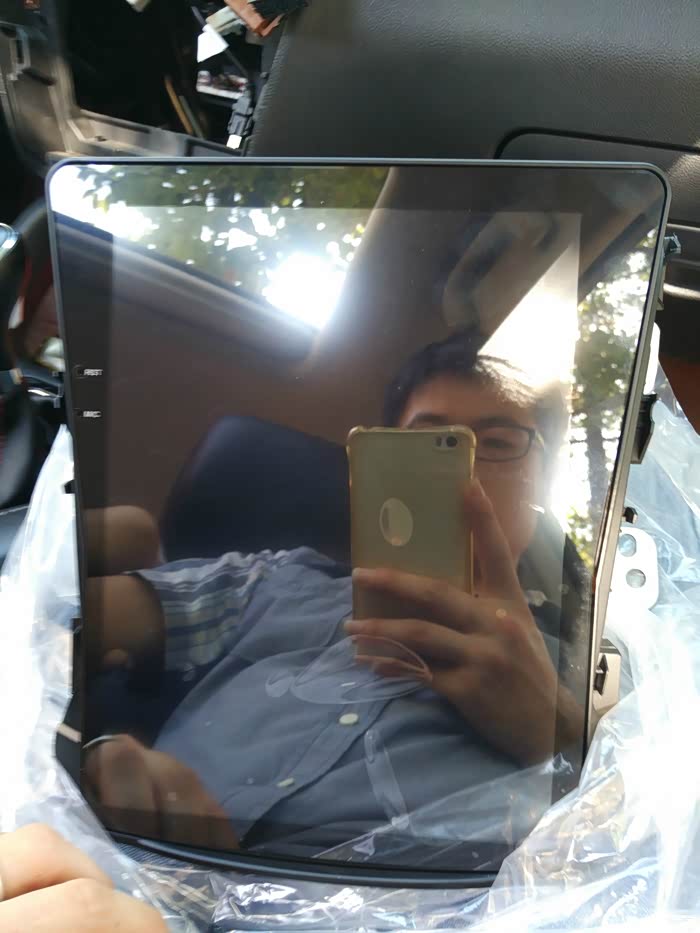

10.4英寸安卓导航的正面特写。

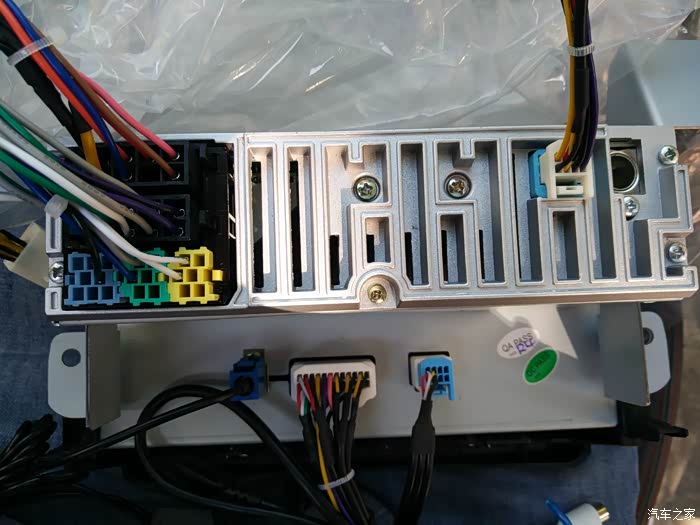

10.4英寸安卓导航的背后接口。

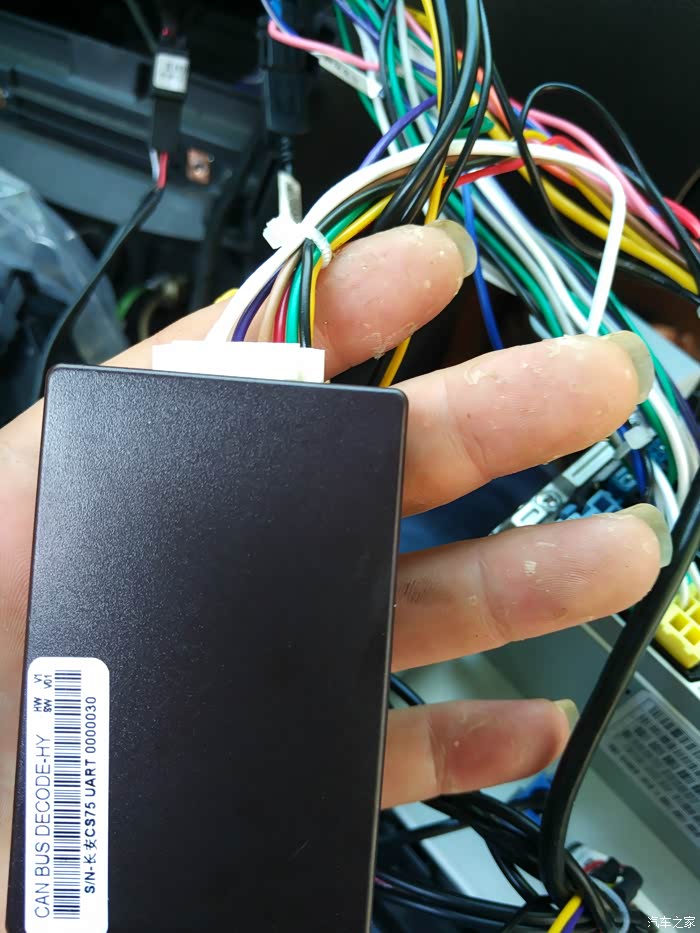

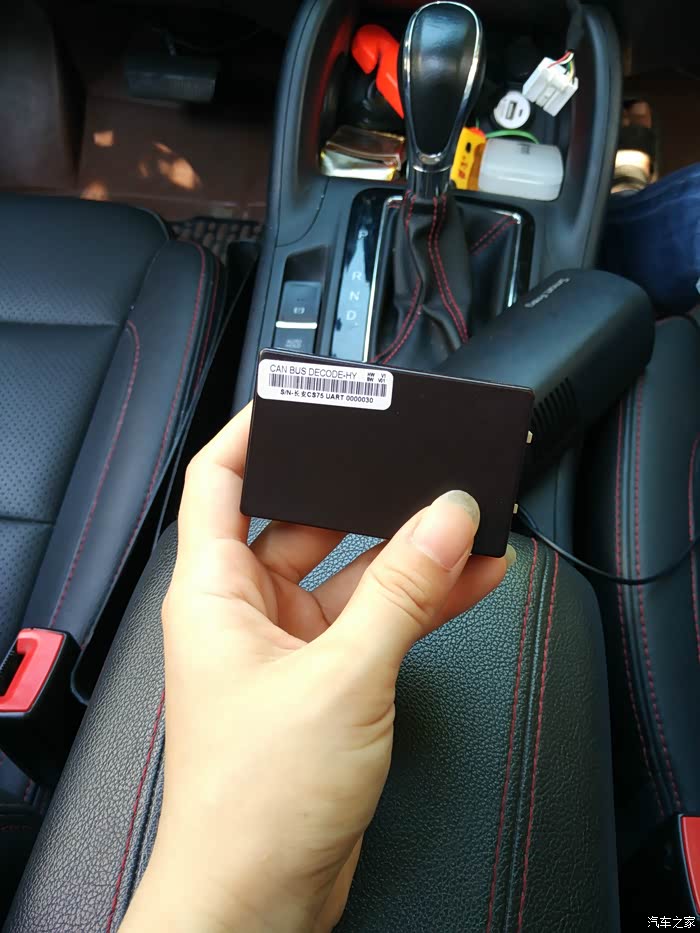

cs75的协议。每个车不一样
导航配套的空调面板。注意和原车的不一样。
开始接线了。也不是很难。注意看各种接头其实都是不一样的。很简单。如果能插得进去。那么你排线位置就是插队了。错误的插不进去。大家注意看，其实我两个地方排线接反了。颜色不一样。而且，我问过厂家。其实这两个地方是接外置行车记录仪和外接视频的。我后来没有接了。

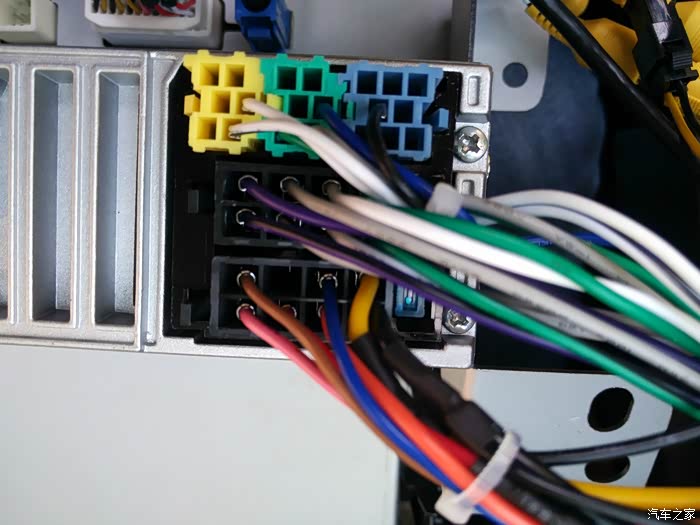

线路接法特写。

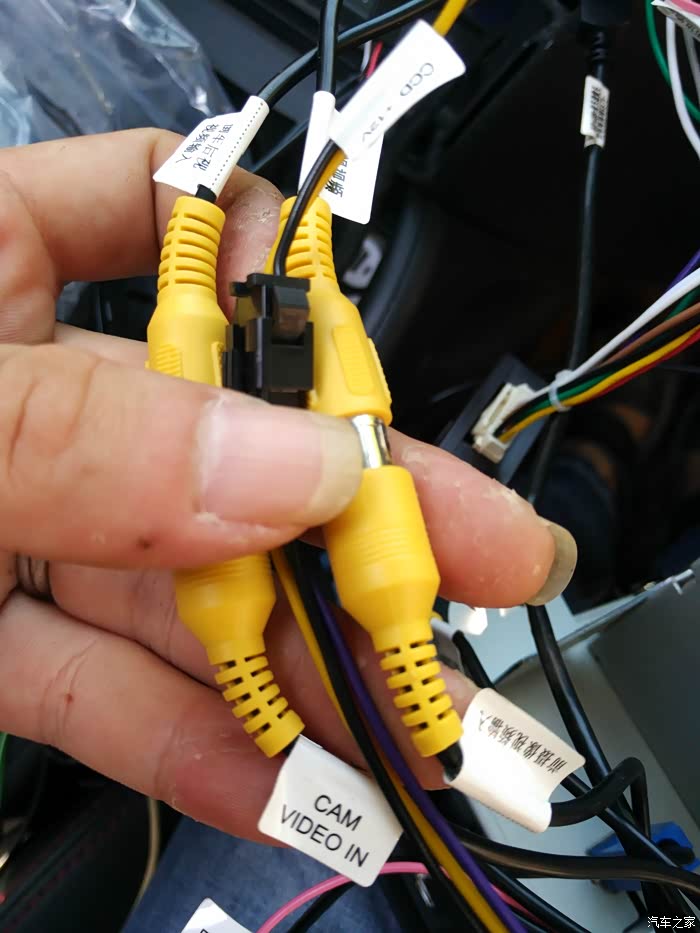

右置摄像头和后视摄像头。视频线都带有文字说明。注意没接错就行了。
把车的协议一定要接上去。不然就不能用方向盘的快捷按键了。

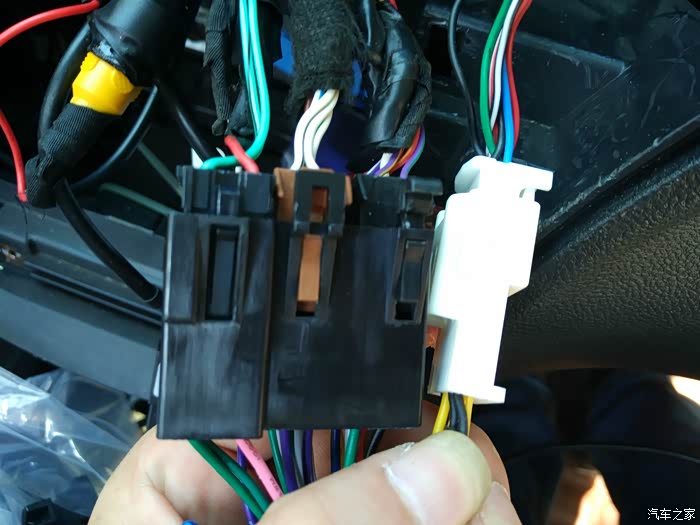

跟原车的线材接口接起。

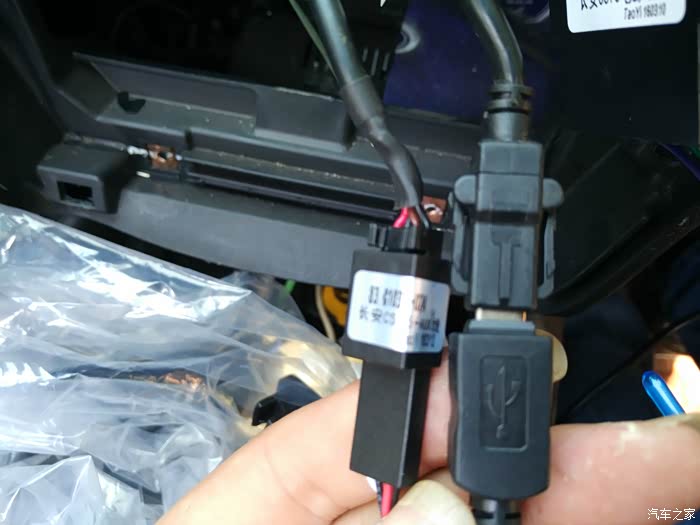

这是USB的接线。

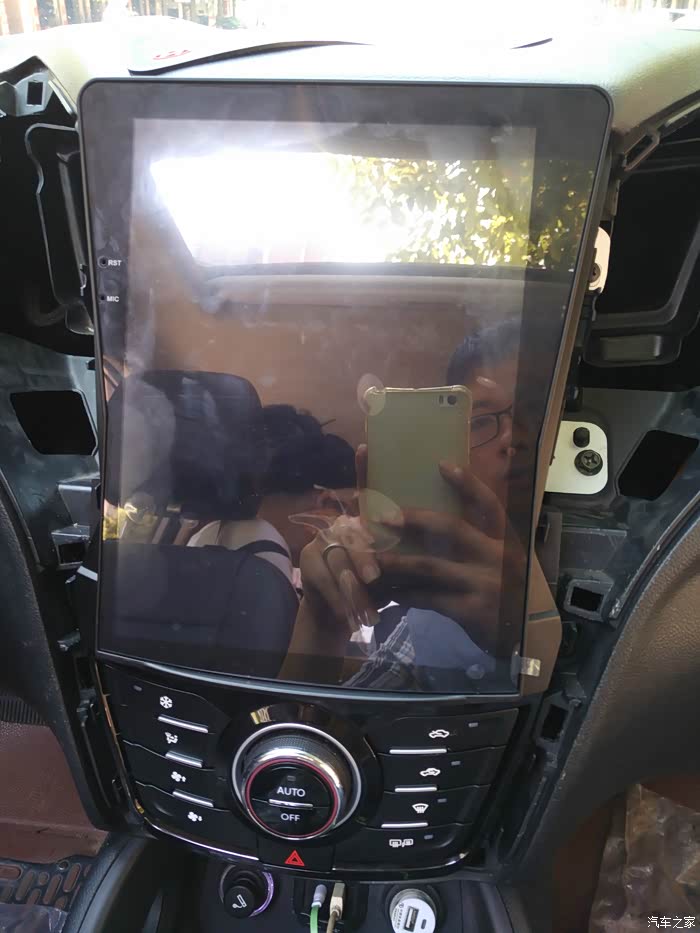

准备安装好了。不过我后面线束还是全部绑好的，接头的地方虽然都是视频线之类的。正常说不会出现打铁，出火花现象。我还是用电胶布全部绑好的。

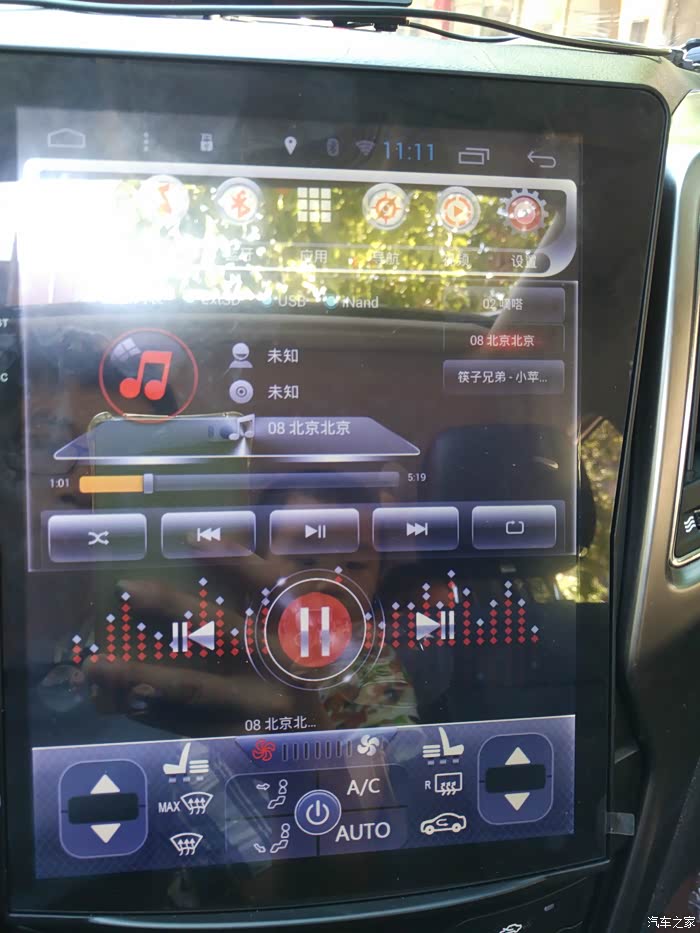

播放音乐听下效果。
安装后的效果图。

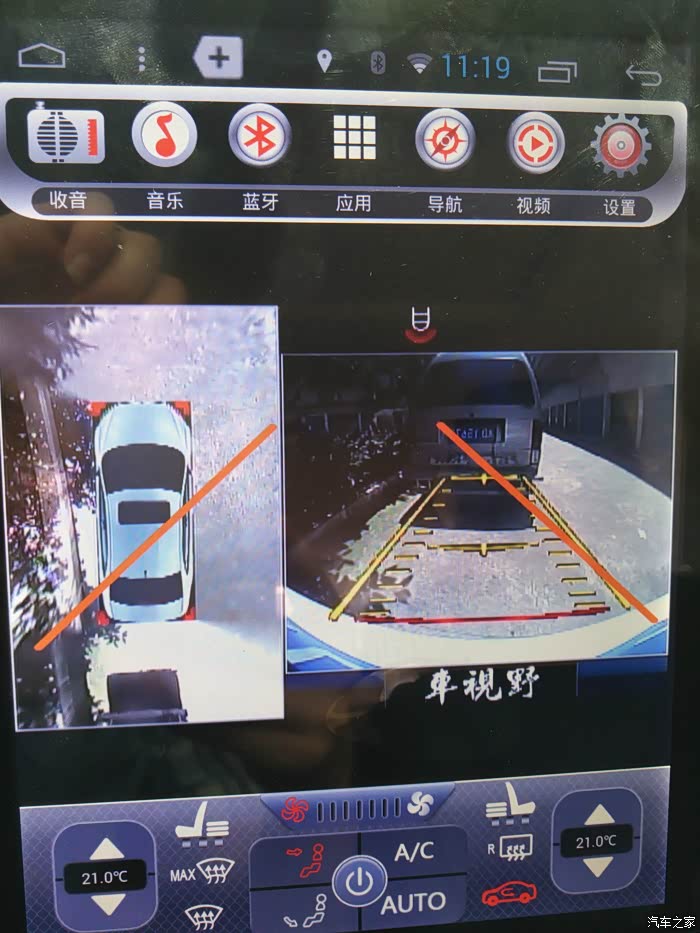

这是我不满意的地方。准备跟厂家沟通看怎么处理。不过跟我的全景摄像头可以完全兼容。还是蛮满意的。
