休息了一段，看到朋友积极顶贴。十分惭愧谢谢大家支持。这次，一直想着装车载导航。还是，能不能发挥一下原车车载的能力。犹豫不决。正好，碰到上海心泪。正在改装中控，把原车车载拆下，加装了小电脑，已经成功。正在倒模处理中。

      于是，设想原车车载上，能不能加装平板电脑。目前，上市的10寸平板电脑。从导航，电话等功能，运行速度，触摸屏的显示清晰度，都好过车载导航。而且，可以取下，回家继续。。。。。利用率高。

      这里，谢谢上海心泪，提供主板一块原车车载主板。给这次加装AUX音频输入，打下基础。然后，在家研究芯片和线路图。有了一定的基础，群里聊天，谈起此事。这里，谢谢全国广汽传祺gs5改装群的大力支持。谢谢杭州自信的信任和期望，提供原车车载一台，进行加装试验。下面是加装过程，有动手能力的车友，可以加装。

    材料：原车车载      一台

              3.5 耳机插座  1只

              音频线   1根

              电容    2只

              焊锡丝

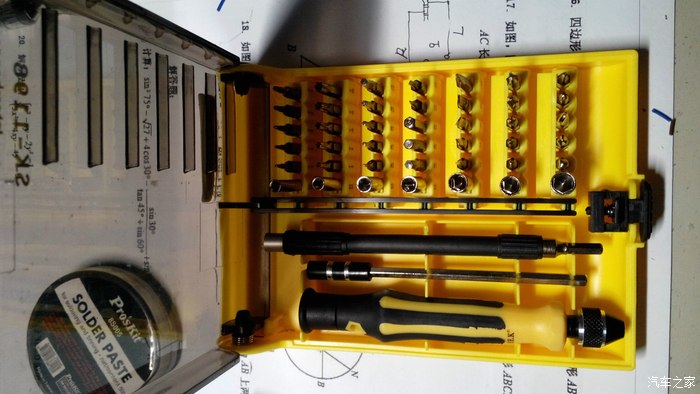

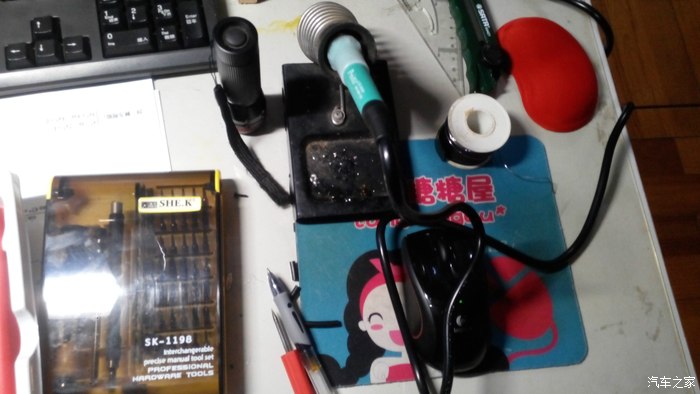

       工具： T6   T8    螺丝刀  2只

                   电烙铁   1把

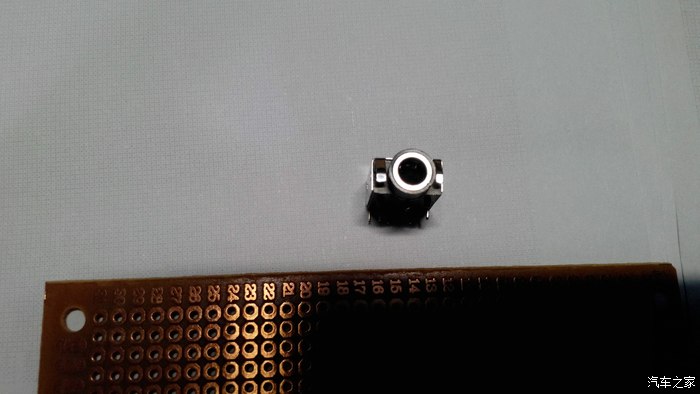

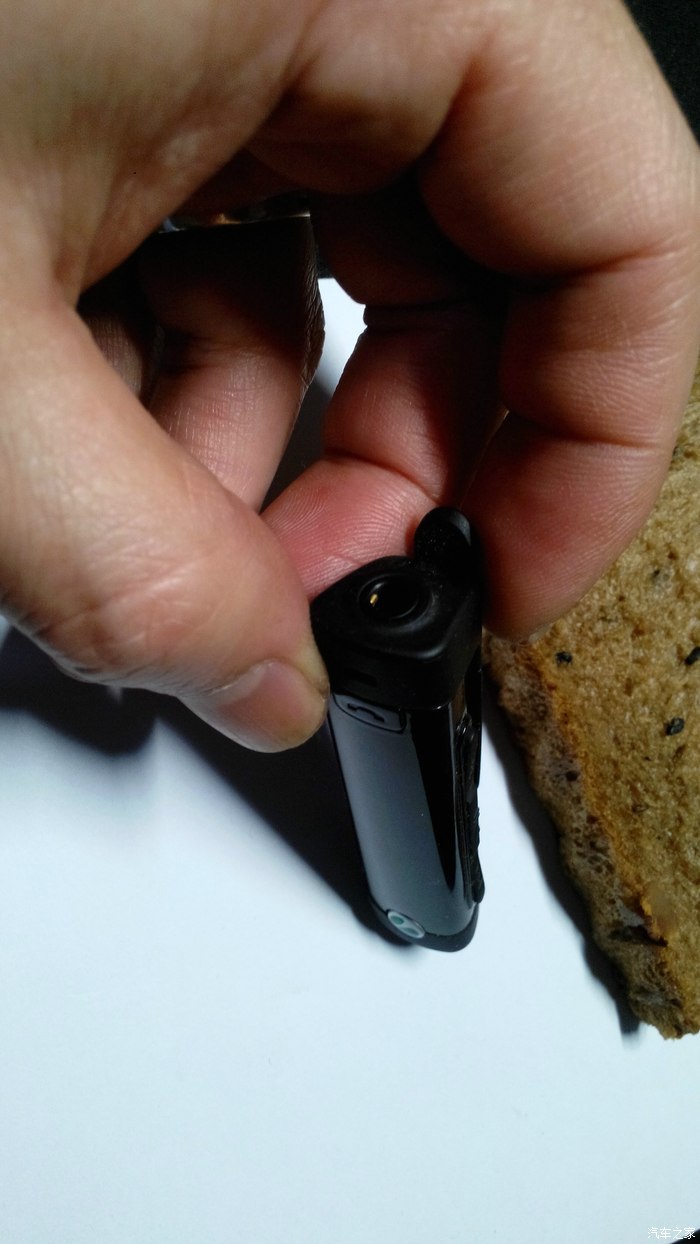

3.5音频插座，豪华镀金屏蔽版。

3.5插座

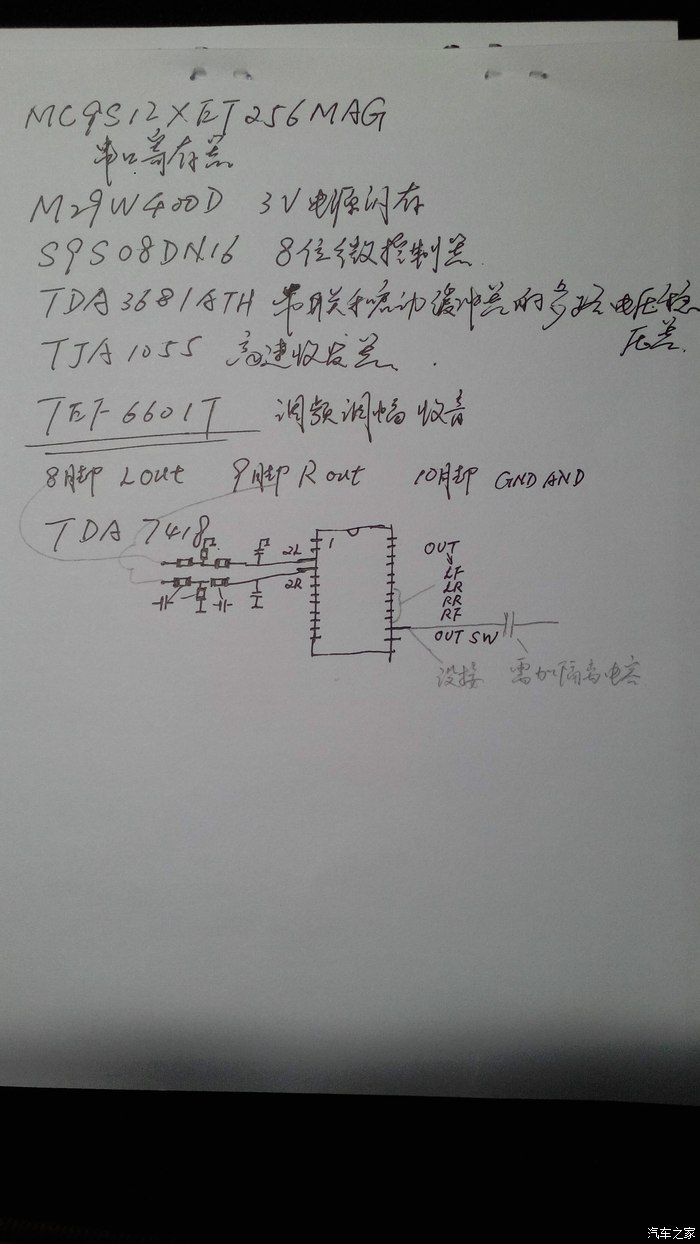

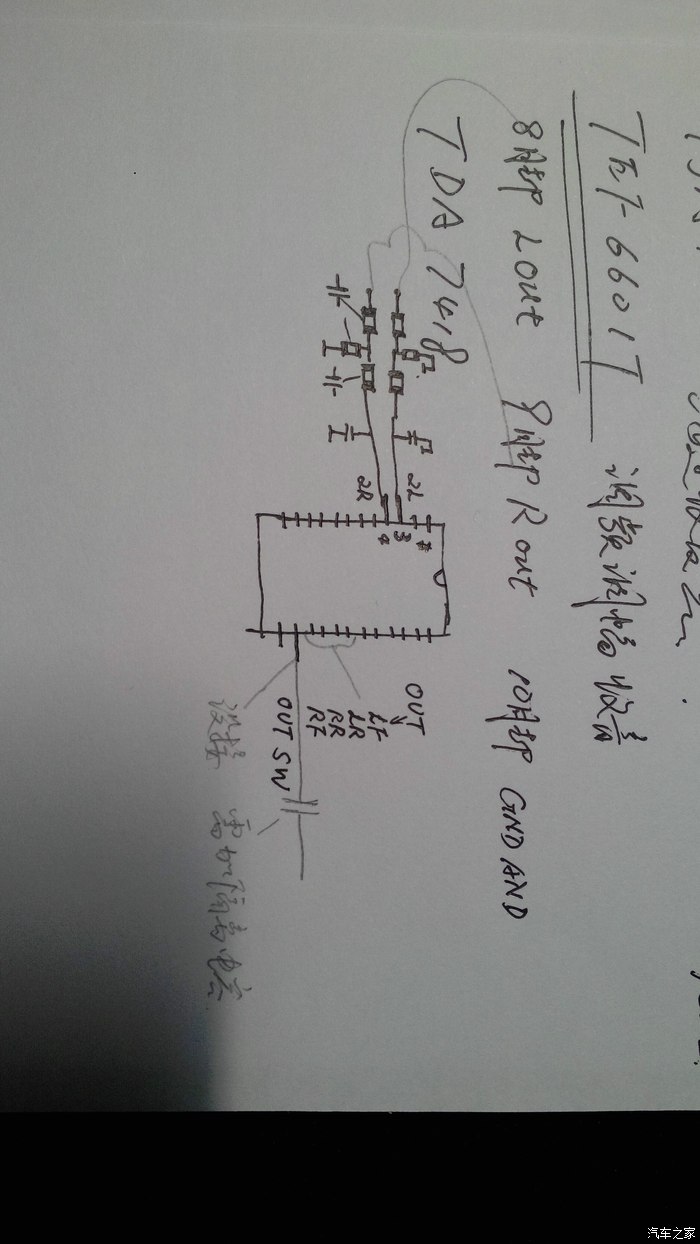

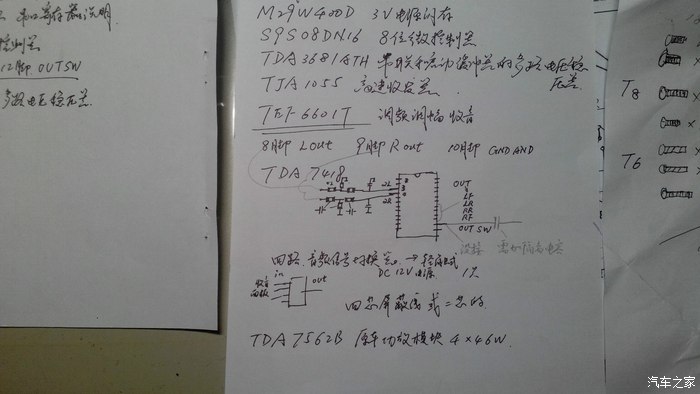

下面是手绘电路图，字没有好好写，见谅.小学没毕业

方案二，可加装四路音频切换器。可再增加两路音频输入，如蓝牙或后座的AUX音频输入。

方案三，原车车载功放模块TDA7562B   4*46W 比TDA7850  4*50W 功率小，可以更换。但不建议，因为管脚不一致，容易失败。

方案四，把原车车载功放模块TDA7562B  的管脚减掉，改成四路低电频音频输出，再加车载功放的形式，提升音质。没有改过原车喇叭的，不建议。。。。

经过研究，原车车载是总线控制，机器中无CD片和USB。自动会转到收音机。所以只能改到收音机模式下。方案是，插入3.5音频线插头，转为AUX音频输入。拔出3.5音频线插头，是原车收音机。

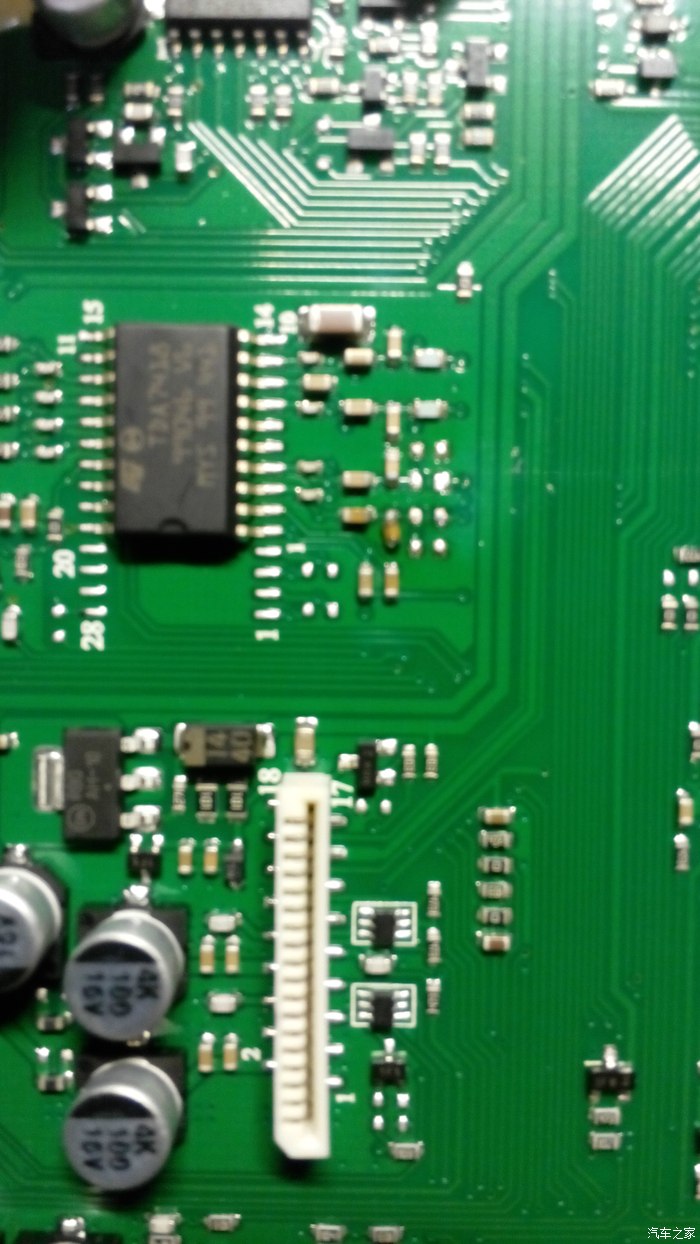

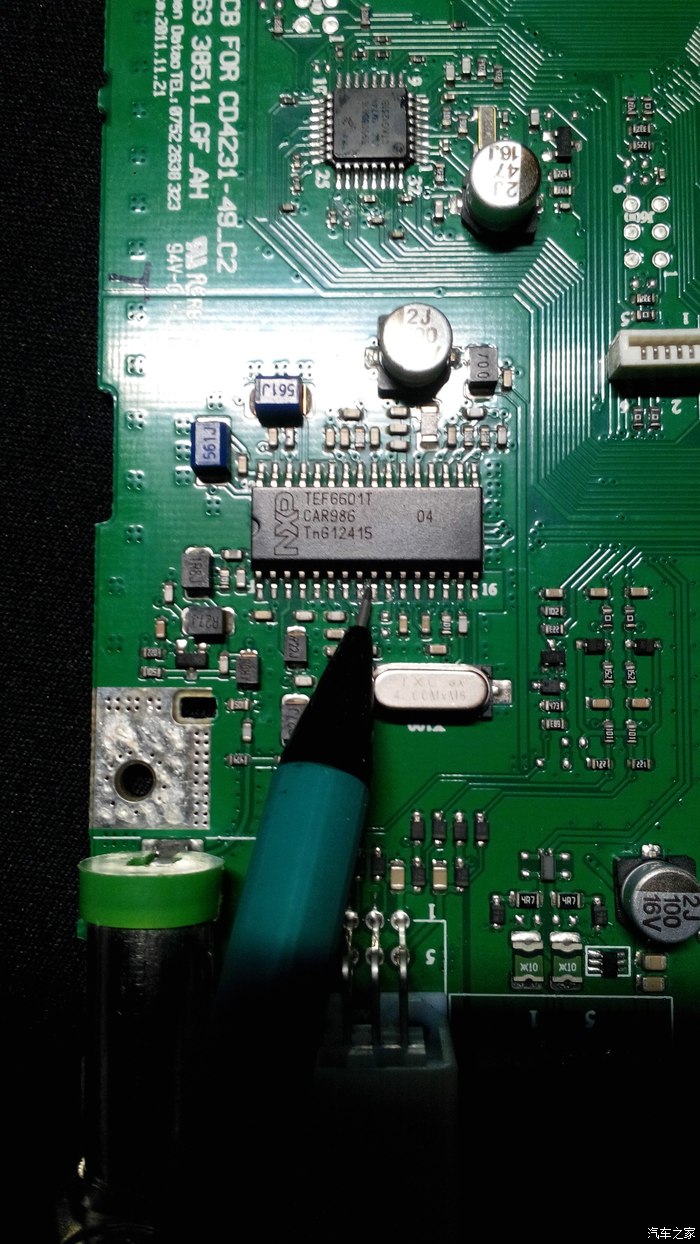

主板上收音芯片左右声道输出

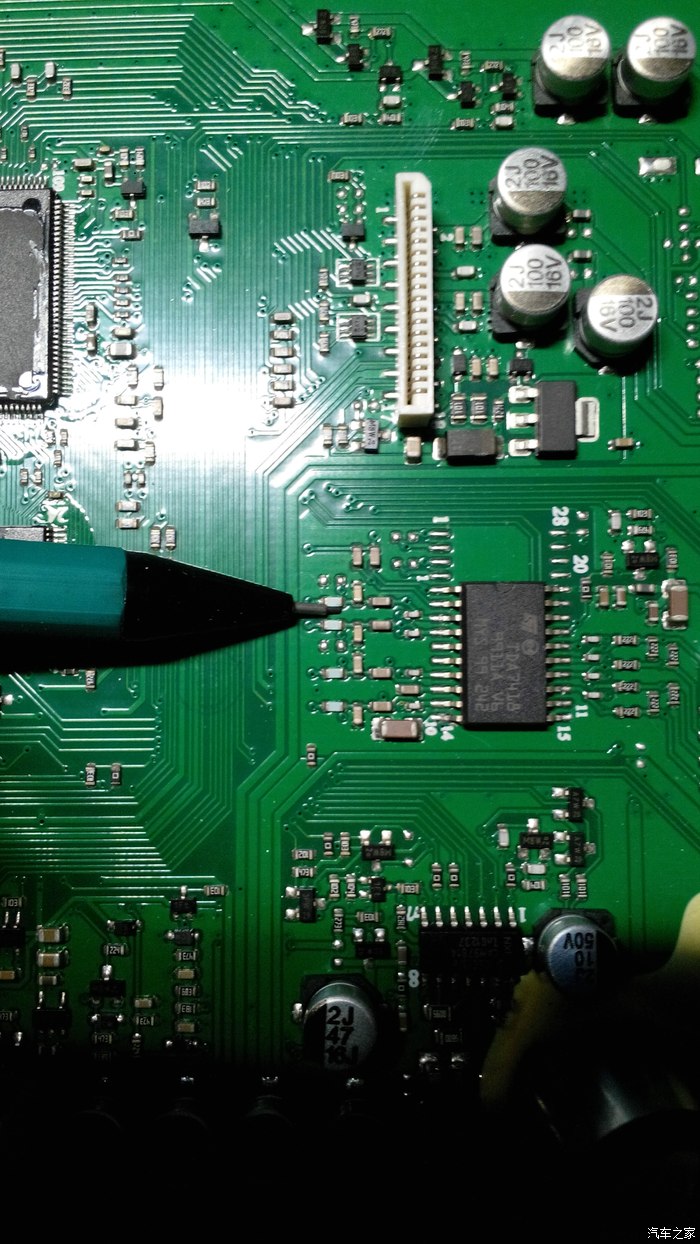

接入主板前置音频切换芯片位置。看到没，音频切换芯片的上面空的焊点，原来出厂是可以有AUX输入的，芯片换掉了。，这样，你想其他想法，必须要换机头。，车载厂家，又可以赚钱了。

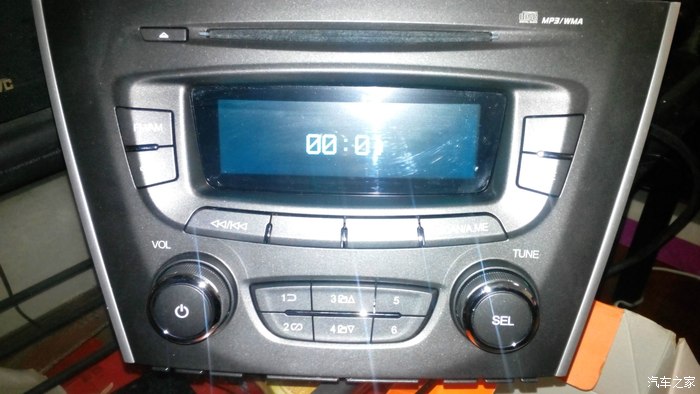

方案已订，开始工作，先拆主机

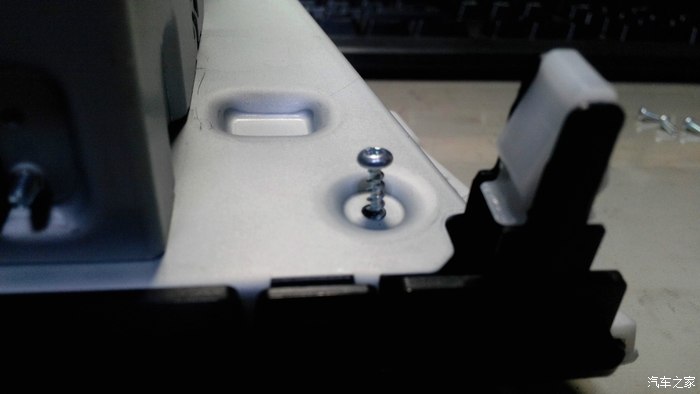

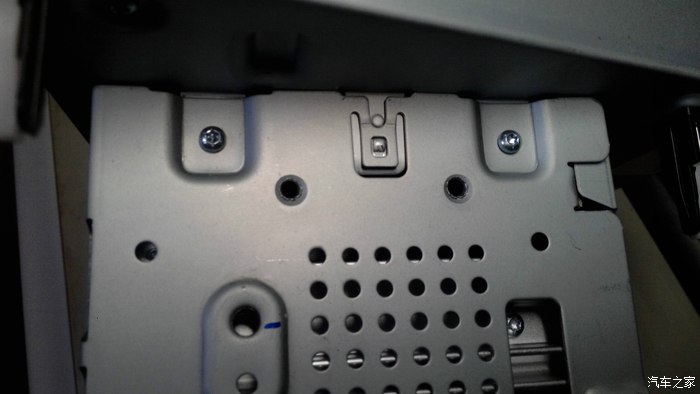

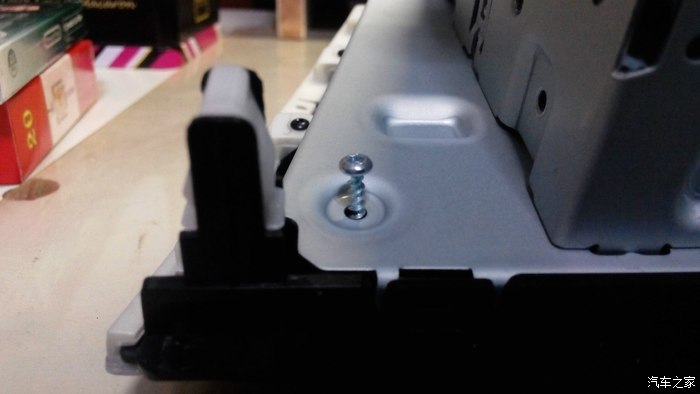

先拆两侧的4个T8的螺丝

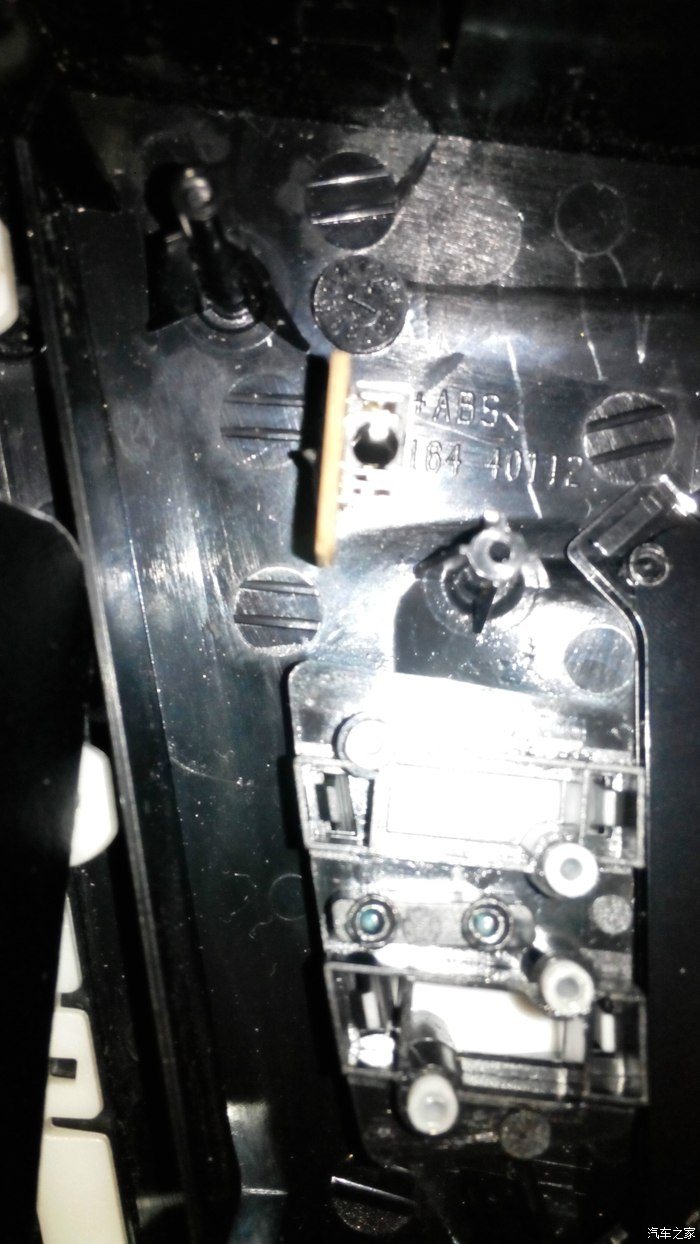

位置

位置

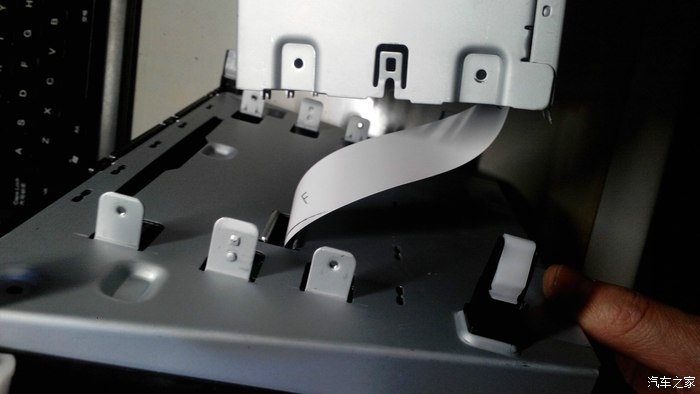

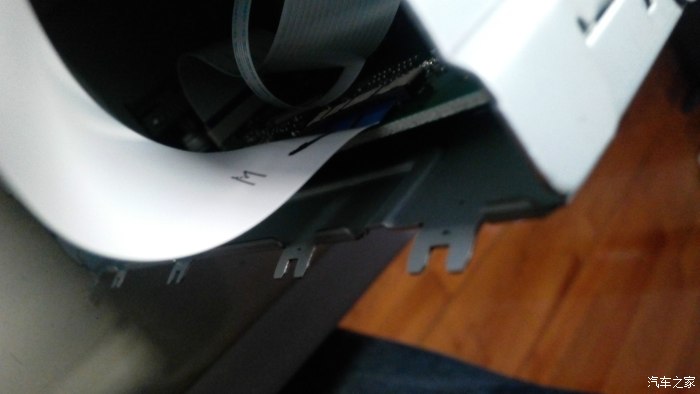

拉出屏幕和主机，当心排线

拆掉连接的排线

位置

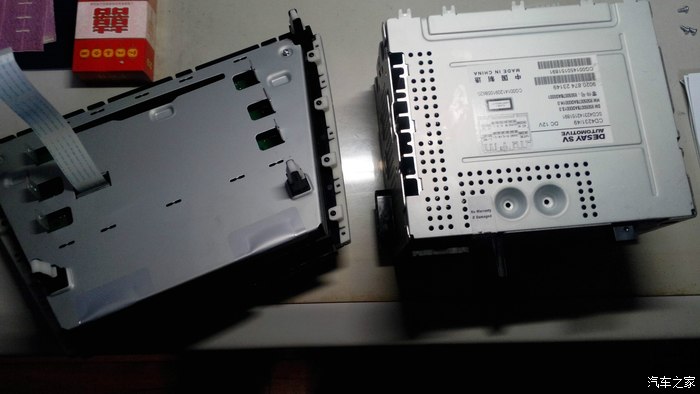

拆开

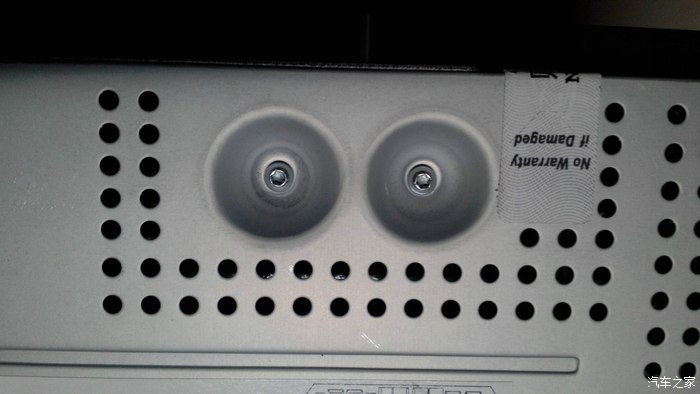

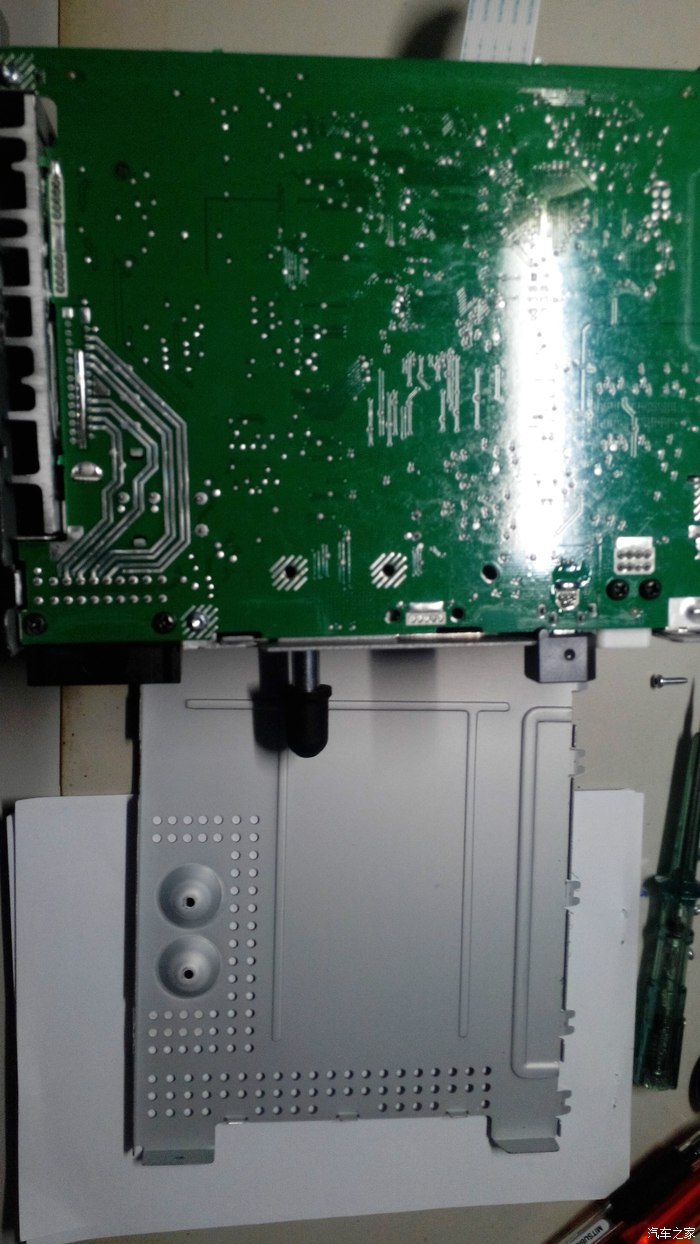

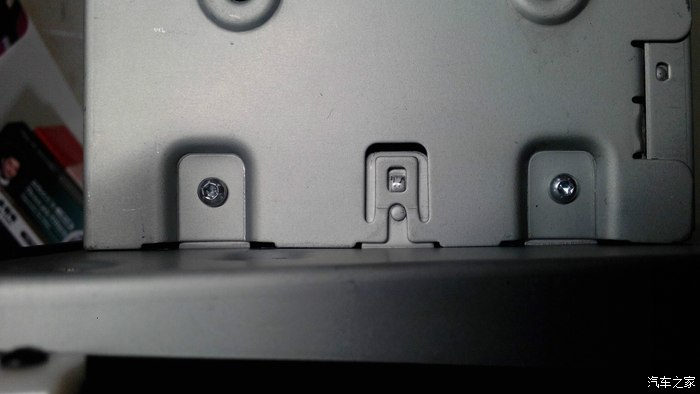

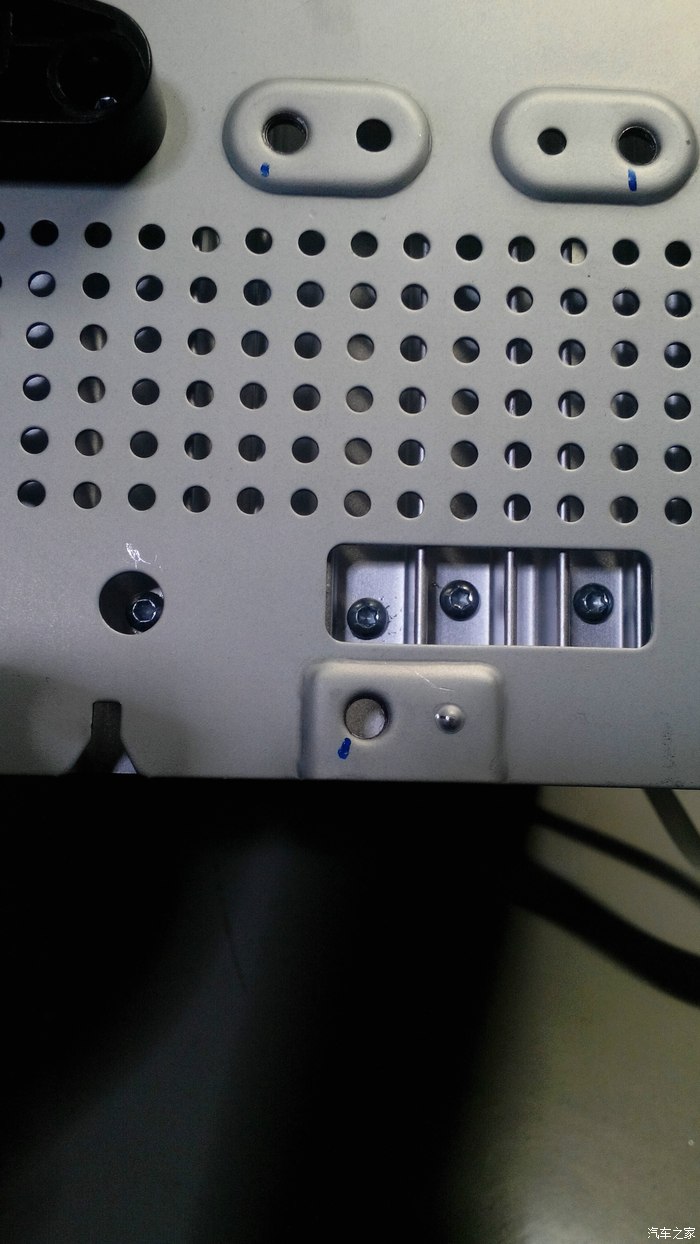

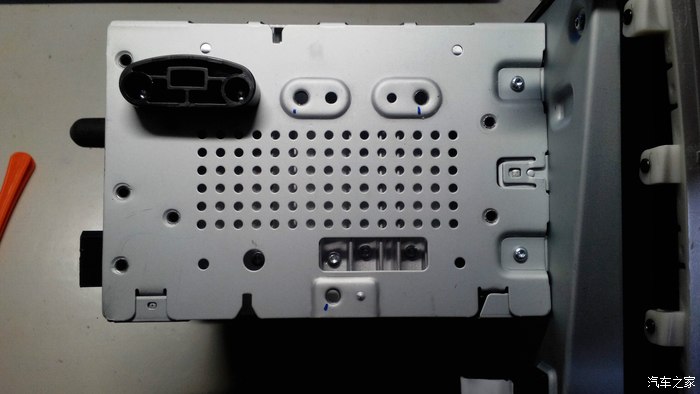

拆主机底板上螺丝

拆完，拆底板上螺丝。

拆天线螺丝

现在，要拆出主板上螺丝

再拆主板侧散热器上螺丝4个

下面，拆屏幕螺丝

上面的螺丝

下面的螺丝·

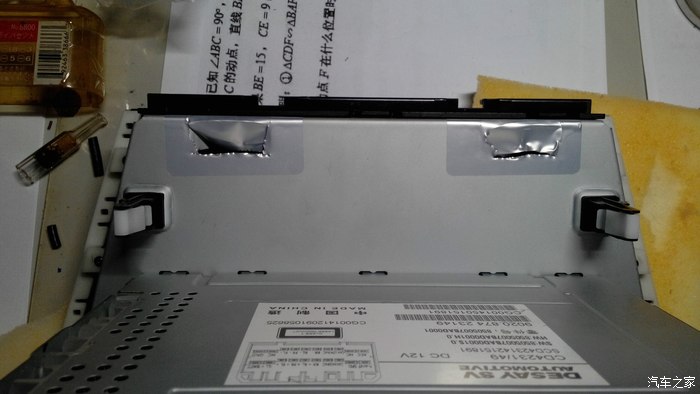

要撕掉贴纸

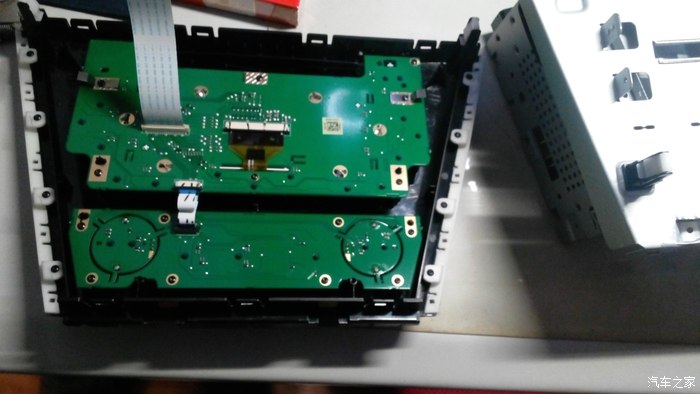

拆开显示屏

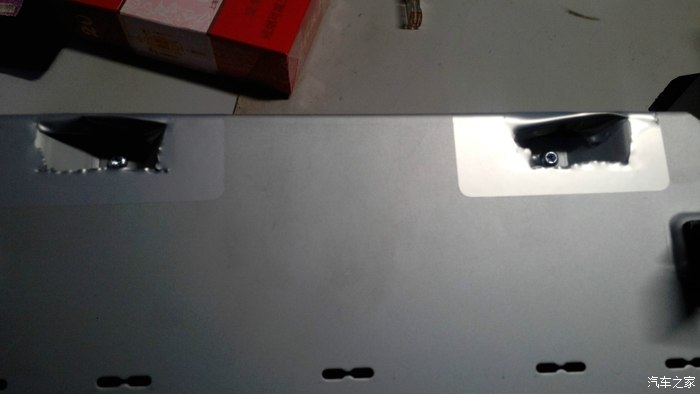

拆掉屏幕上所有螺丝后打洞6mm的，位置

拆出的主板，焊掉耦合电容

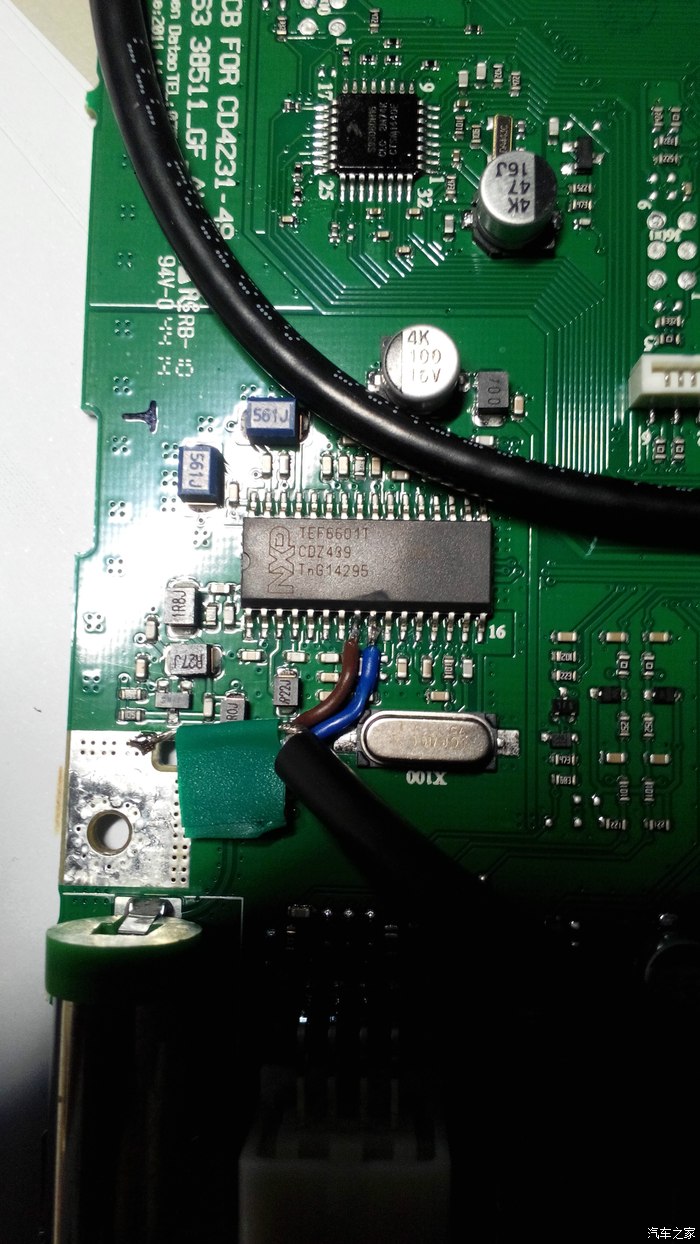

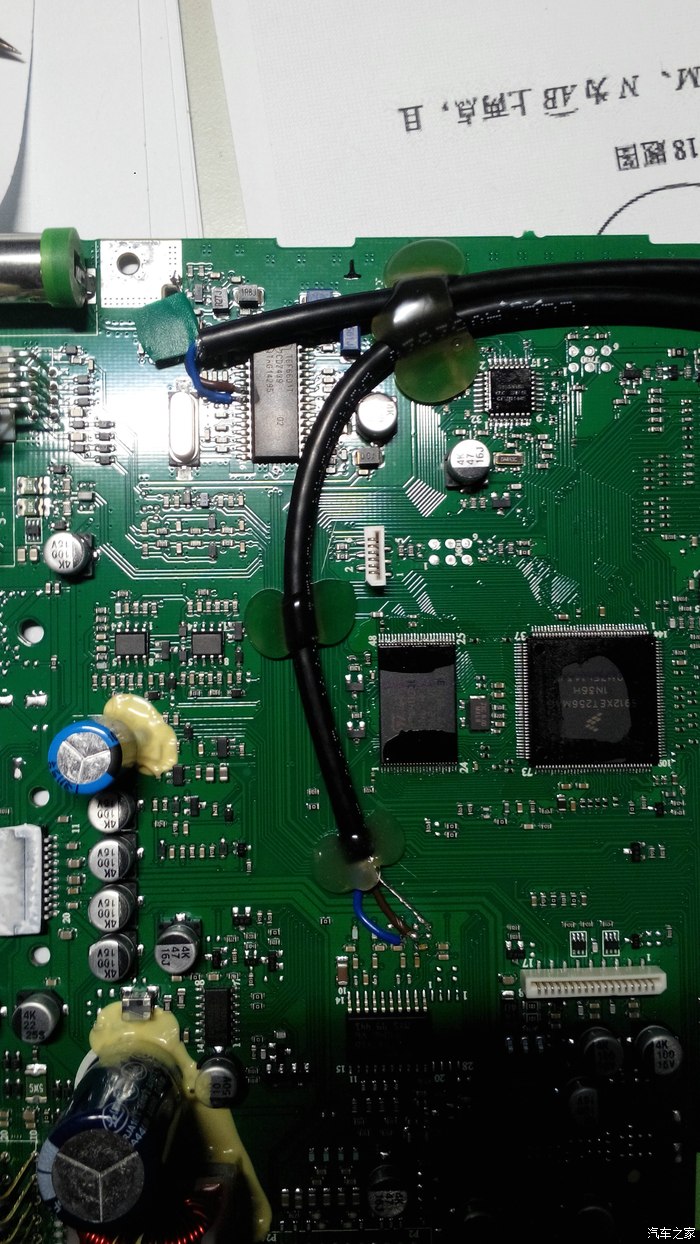

焊接音频线加固定

焊好的音频线

加固定

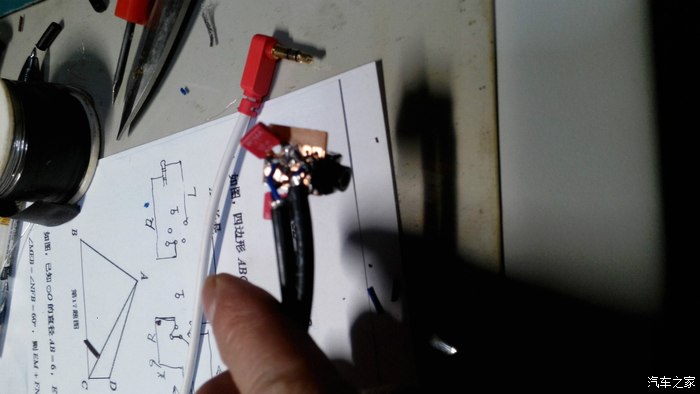

焊接3.5音频插座

焊好后，装上主板测试。

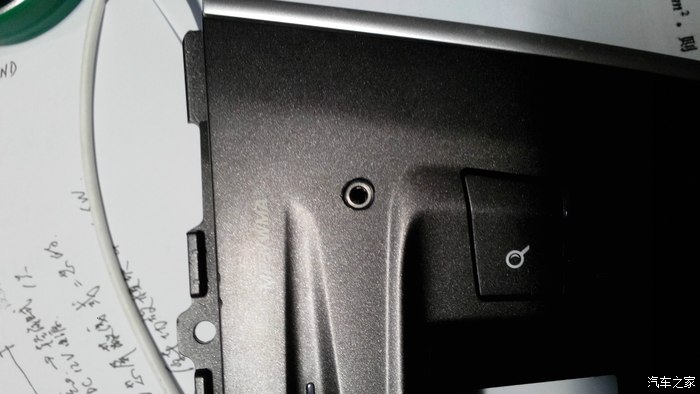

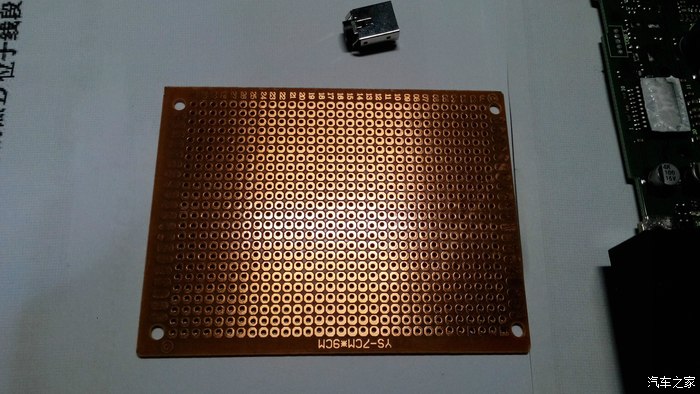

插座3.5插座位置，我没有用胶水固定，是用原来的电路板顶的。所以，选择了这个位置。

测试成功后装机

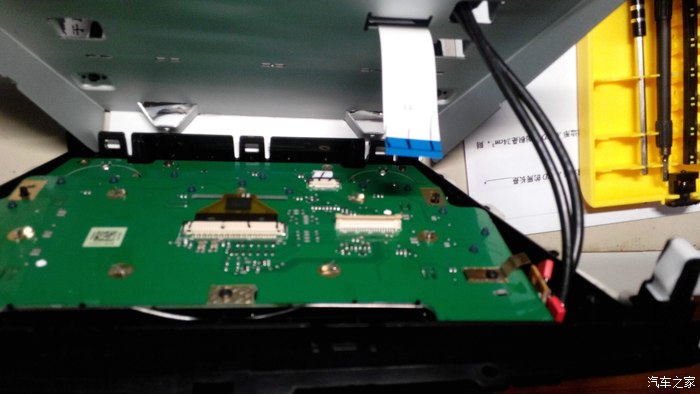

接屏幕和音量的排线

屏幕螺丝都拧上。

排线插好后，所有螺丝拧好。复位，接电源

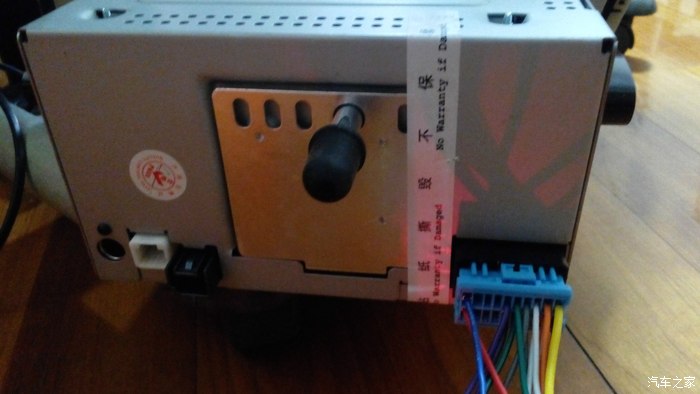

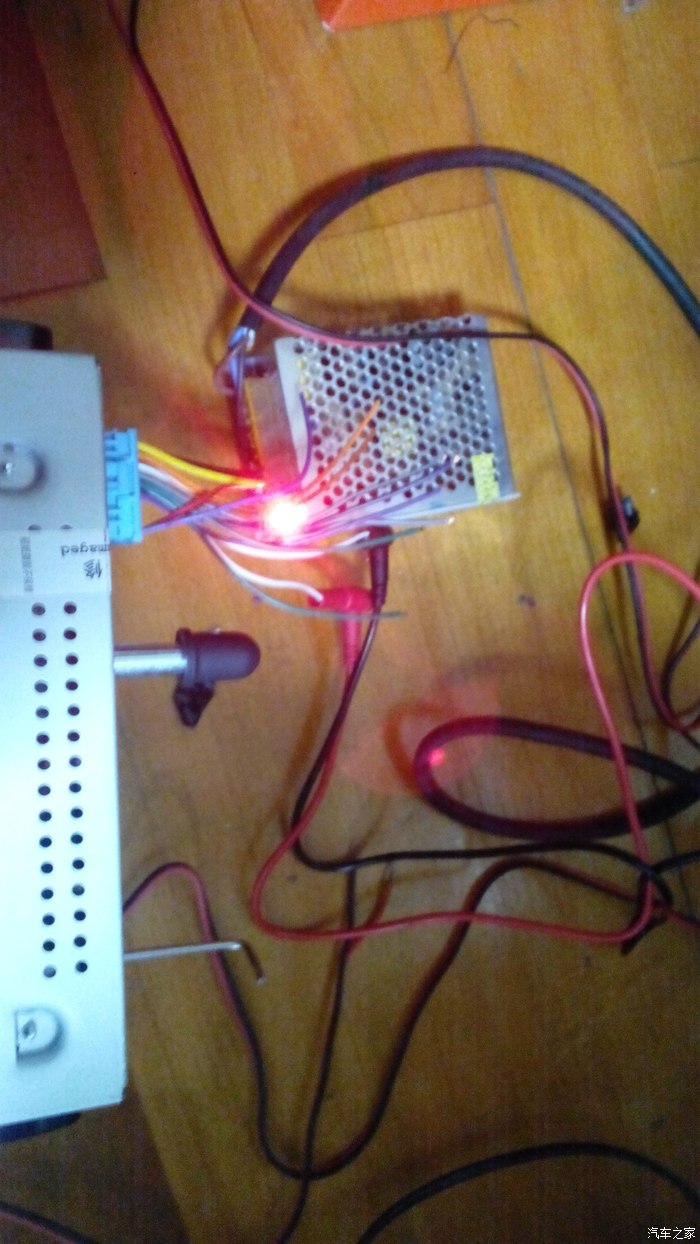

后面电源接好

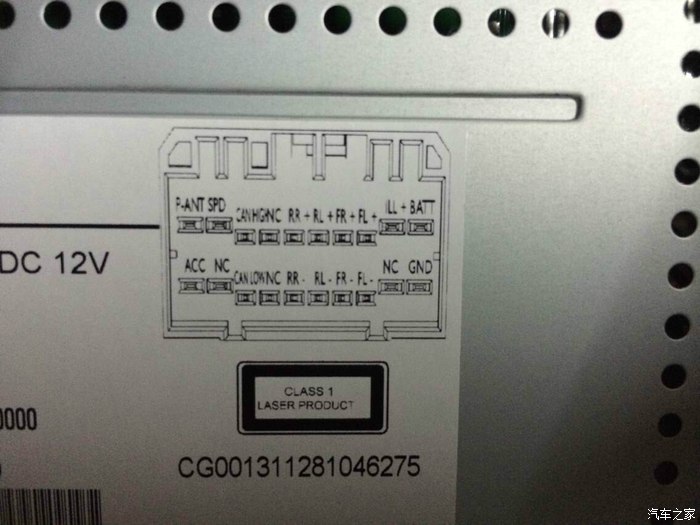

接线图

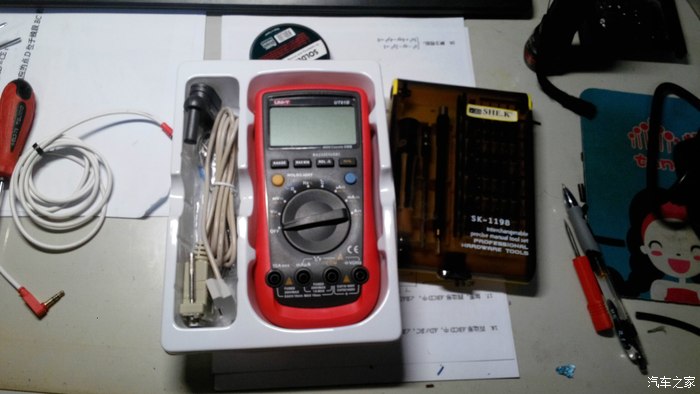

调试中

调试中

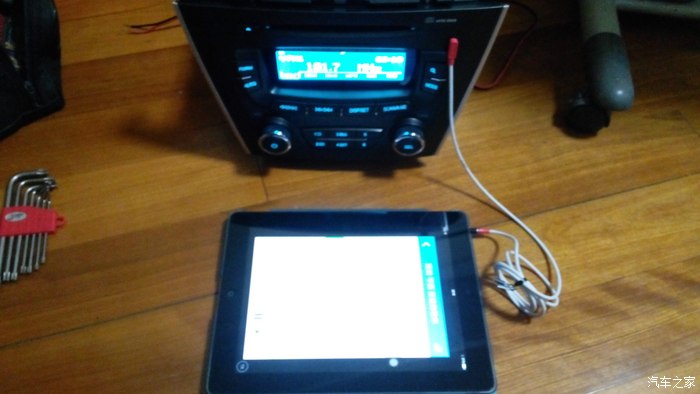

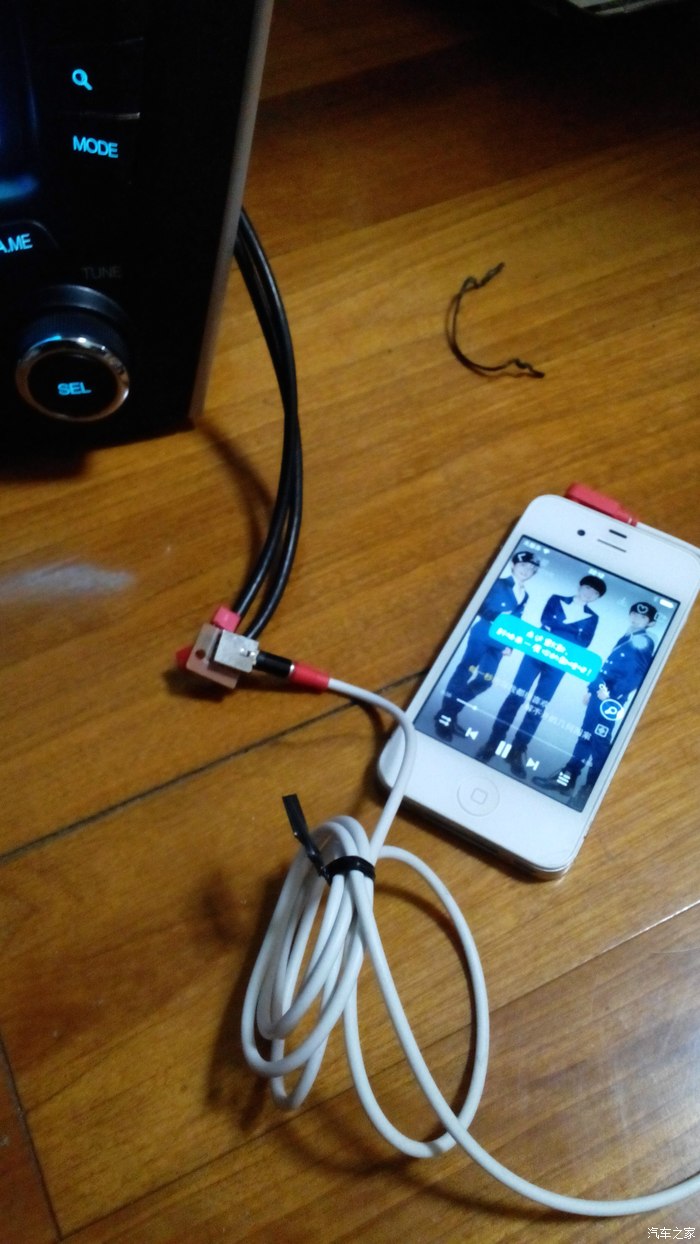

接ibad

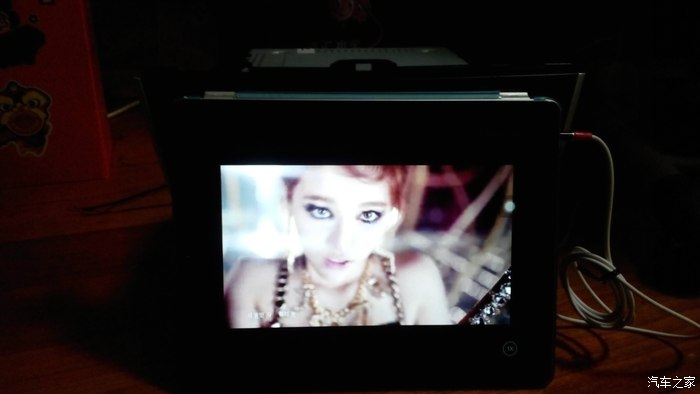

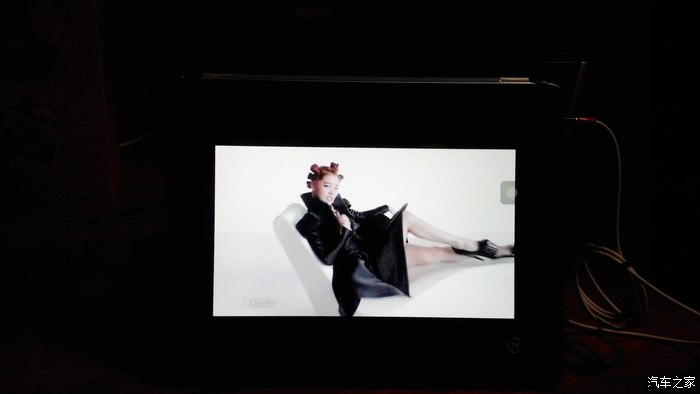

测试的不是图像，是声音

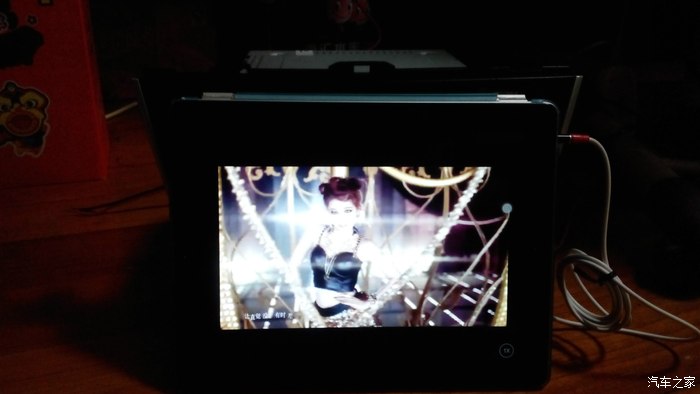

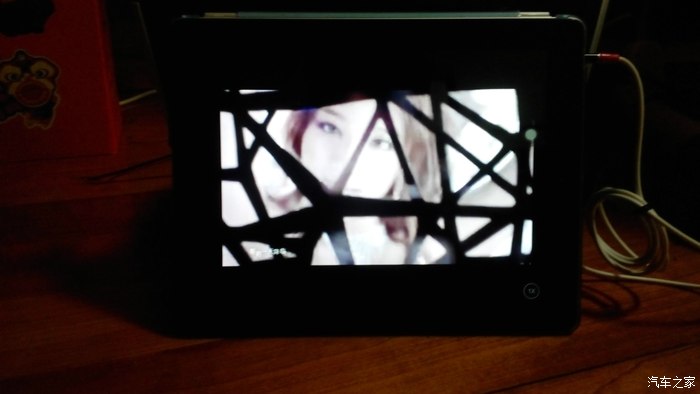

测试

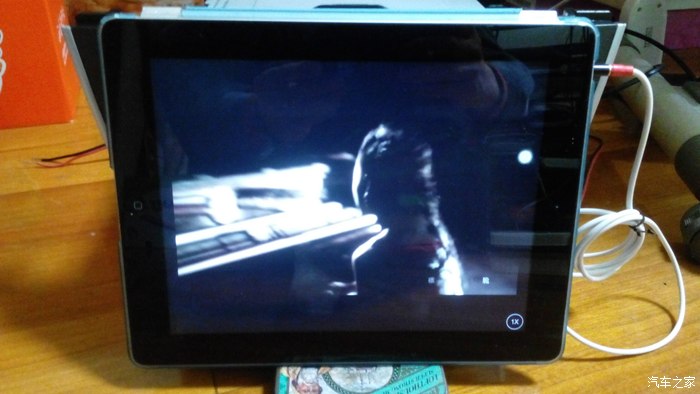

测试

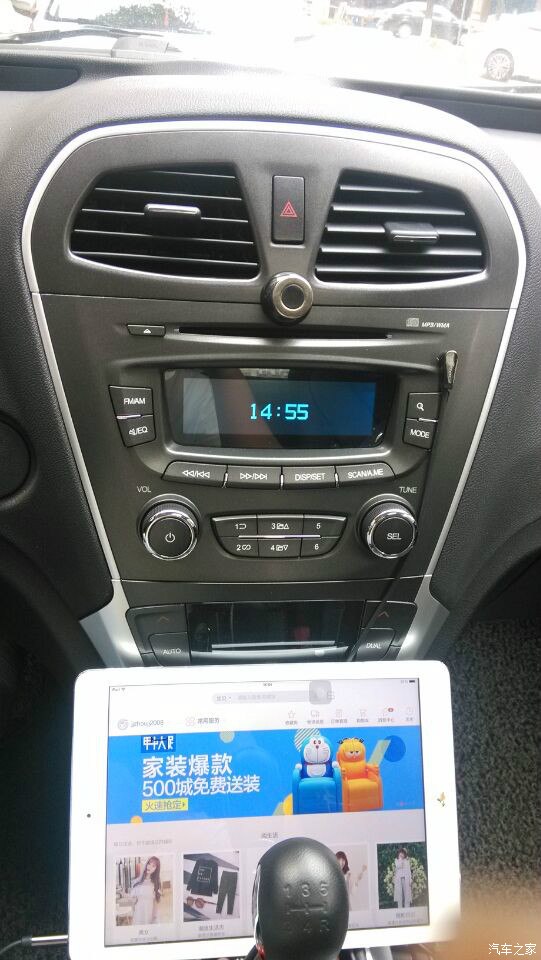

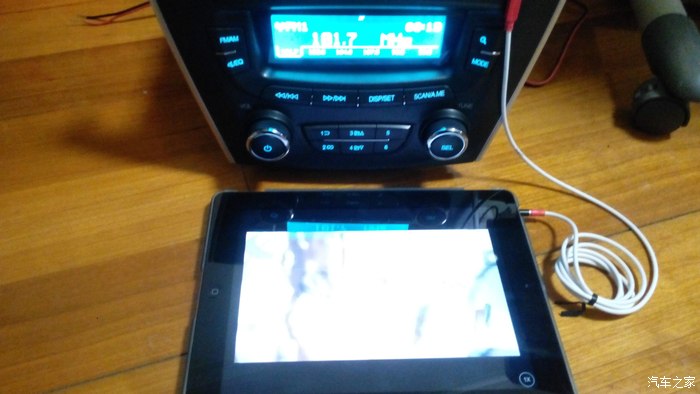

完成，ipad的图像，不是高清的，只是测试用。只要是声音。以后上车的，大概位置。

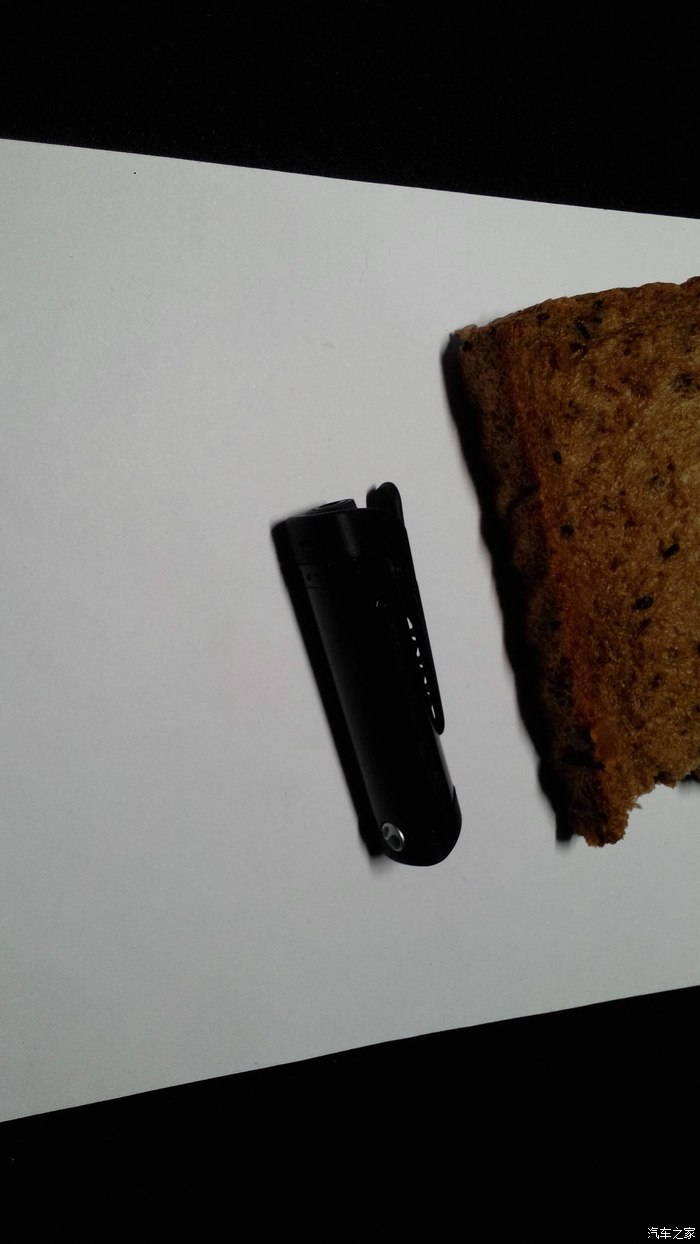

也可以上蓝牙

AUX音频输入端接入爱立信的立体声蓝牙，可打电话和控制选曲。

上车后，再做平板的支架，平板后面的塑料上粘2粒强磁，还有车载面板上两个角上粘2粒强磁。这样比较好看。拿下来也方便。这里只是个人建议。

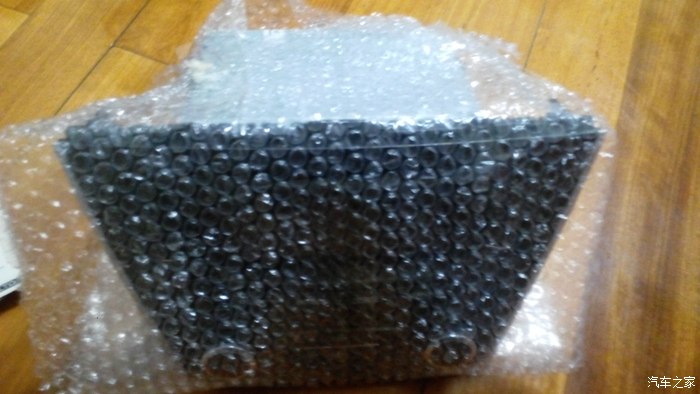

调试好，打包。明天快递给杭州自信。

以上，手机拍摄。望大家海涵。总投资，加主机不超过80元。本人不接受加工，谢绝打扰

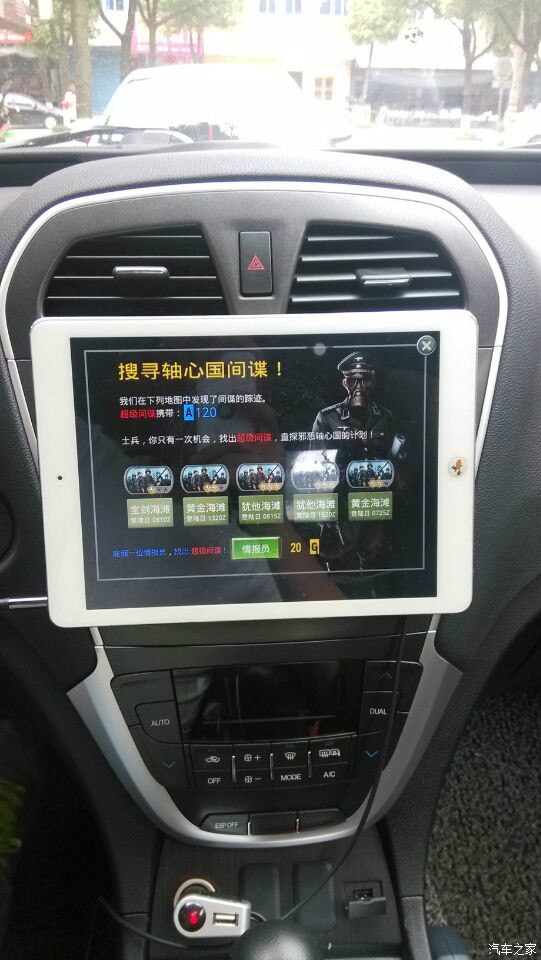

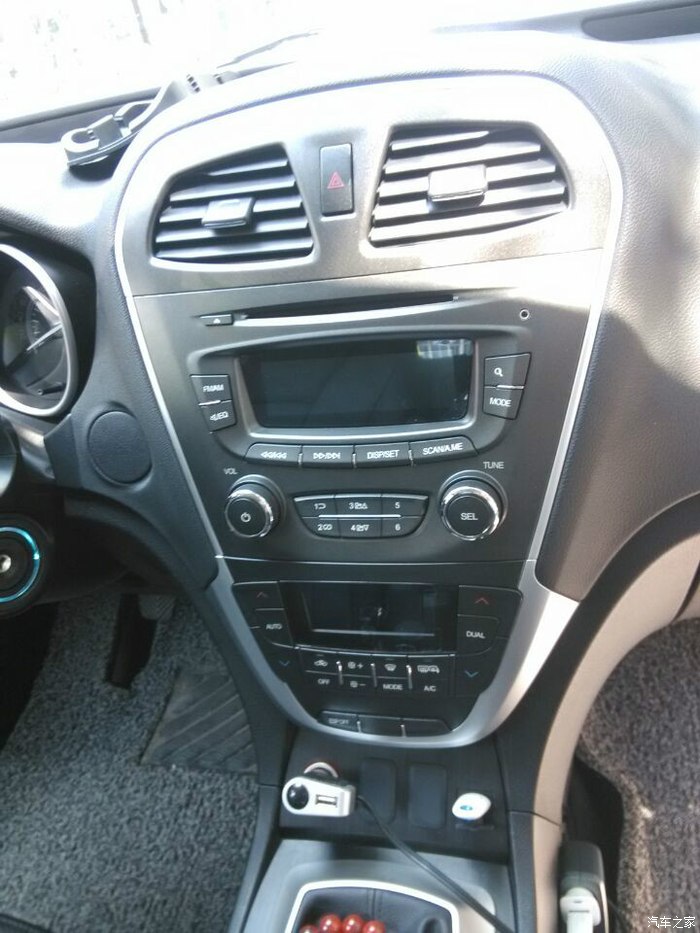

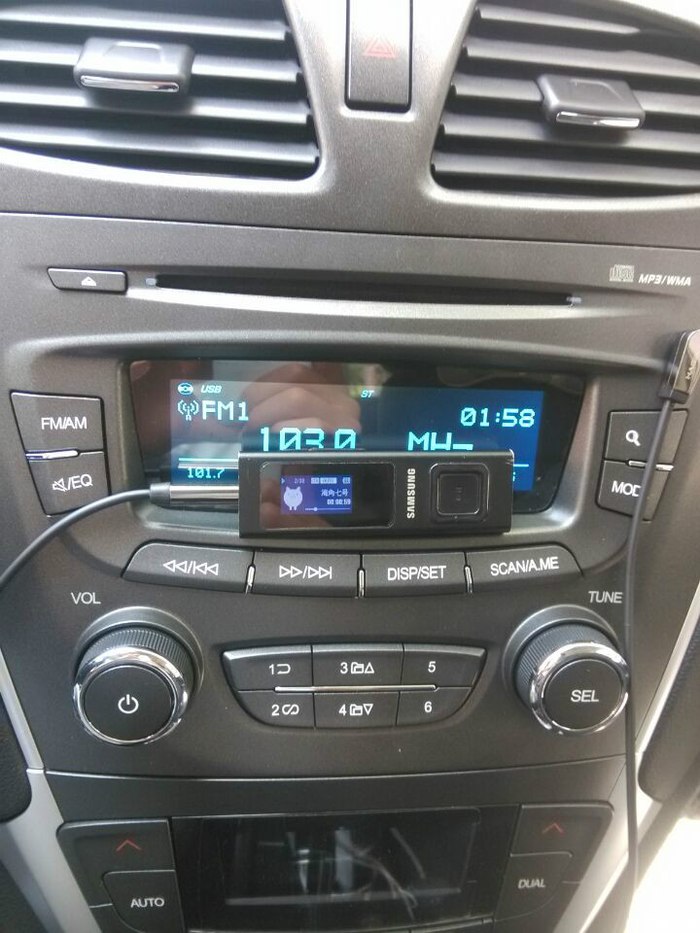

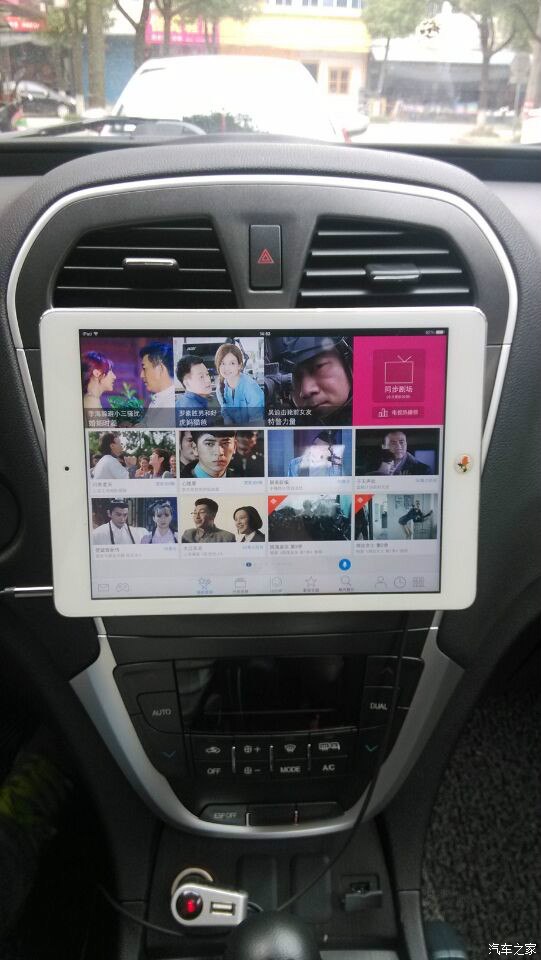

装车上
