S-MAX加装中网LED灯条
年底大麦要出远门跑趟长途。大麦的大灯灯光有点老化，照明效果没那么好了。
改LED透镜吧，一是工程有点大，二是LED灯光色温基本都是6000K左右，加上我原车雾灯换了带日行灯的LED灯，雨雾天气来说穿透没那么好，
所以决定买条中网长条LED来弥补一下雨雾天气照明。大麦原车中网间隙不是很大，所以选灯只能是宽度尺寸比较小巧一点的，一开始还是觉得买黄白光的，主要是有多种模式，可以白光，可以黄光，还有一个爆闪。能兼顾多种情况，商家标称都是几十瓦至一百多瓦不等，结果买回来测试有点不尽人意。经过对比测试选了第三家的LED灯条，还算满意。主要性价比高。
改LED透镜吧，一是工程有点大，二是LED灯光色温基本都是6000K左右，加上我原车雾灯换了带日行灯的LED灯，雨雾天气来说穿透没那么好，
所以决定买条中网长条LED来弥补一下雨雾天气照明。大麦原车中网间隙不是很大，所以选灯只能是宽度尺寸比较小巧一点的，一开始还是觉得买黄白光的，主要是有多种模式，可以白光，可以黄光，还有一个爆闪。能兼顾多种情况，商家标称都是几十瓦至一百多瓦不等，结果买回来测试有点不尽人意。经过对比测试选了第三家的LED灯条，还算满意。主要性价比高。

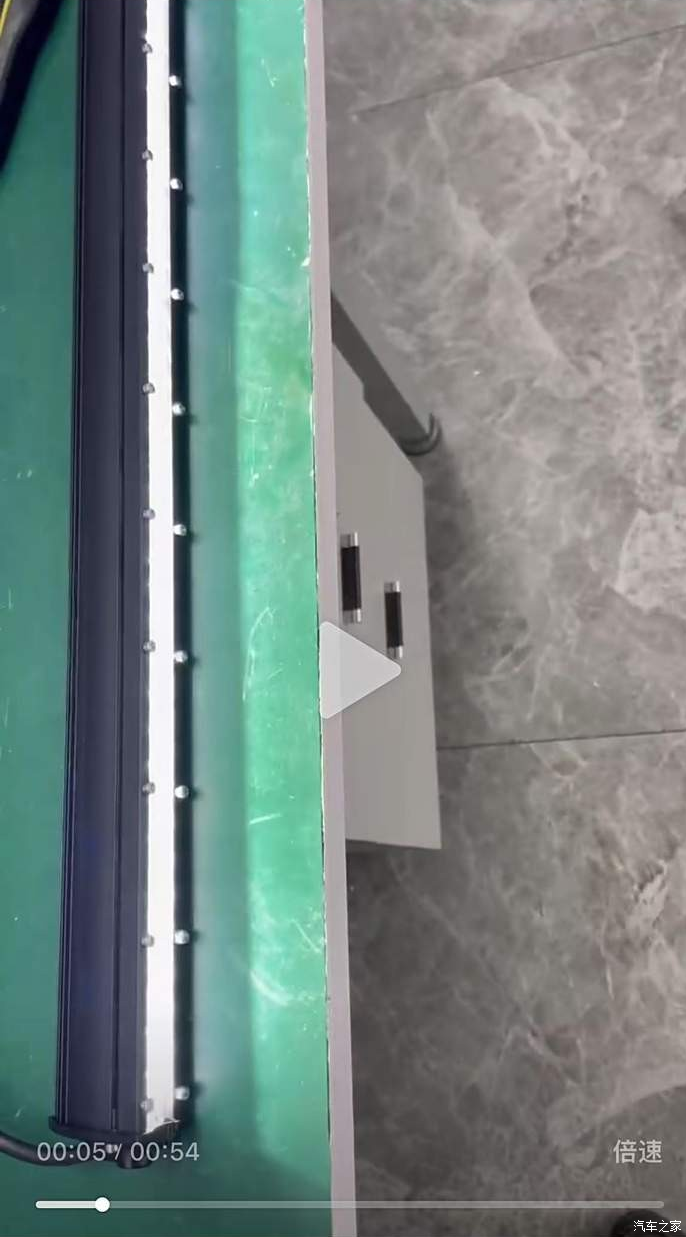

白光模式，亮度不太好。

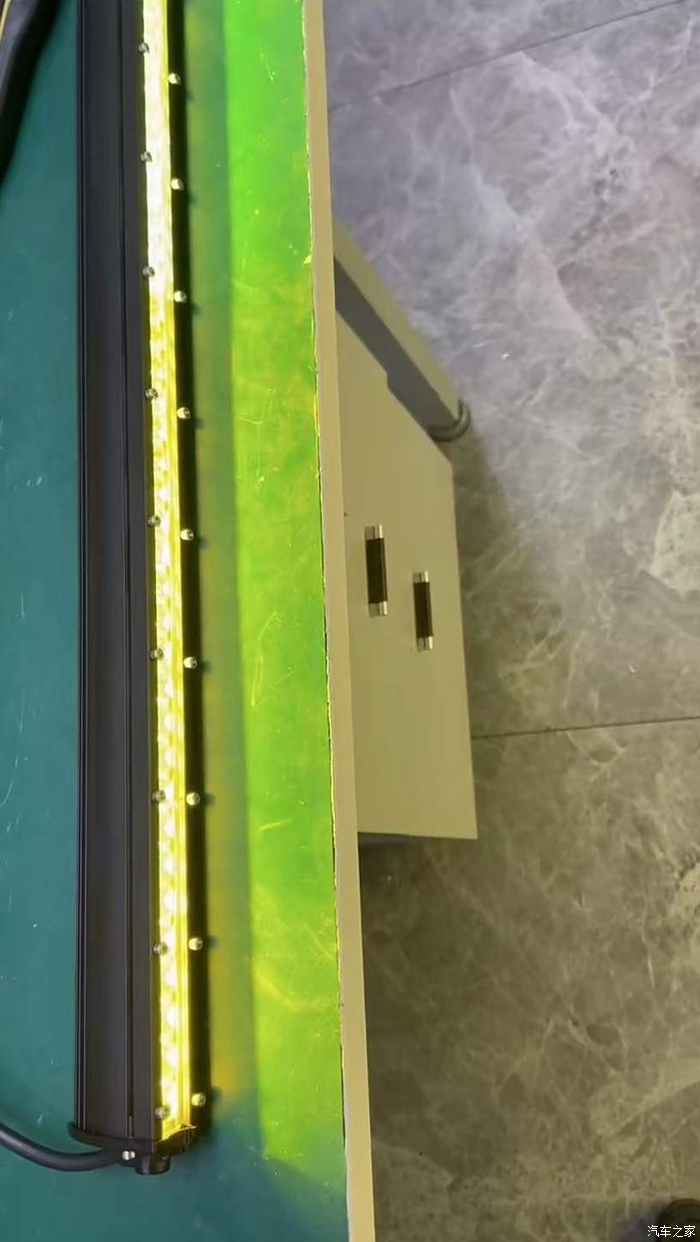

黄白光模式切换的时候出问题了，一半黄光，一半白光。

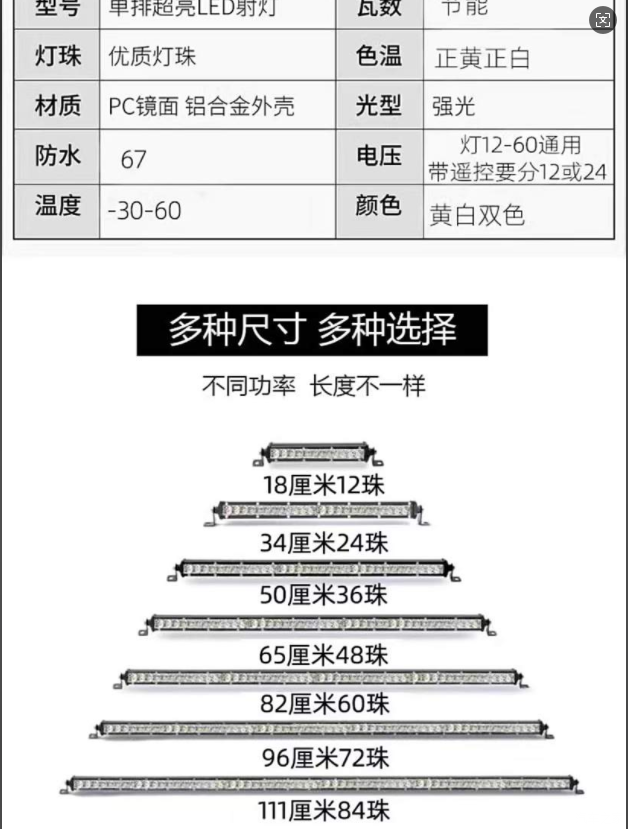

这是上面单排LED灯的尺寸图。
换的第三家买的LED灯，这次选择的是80株双排LED黄光灯。很大商家都是只卖白光，或者黄光灯，不卖黄白光的灯，应该是故障率高。

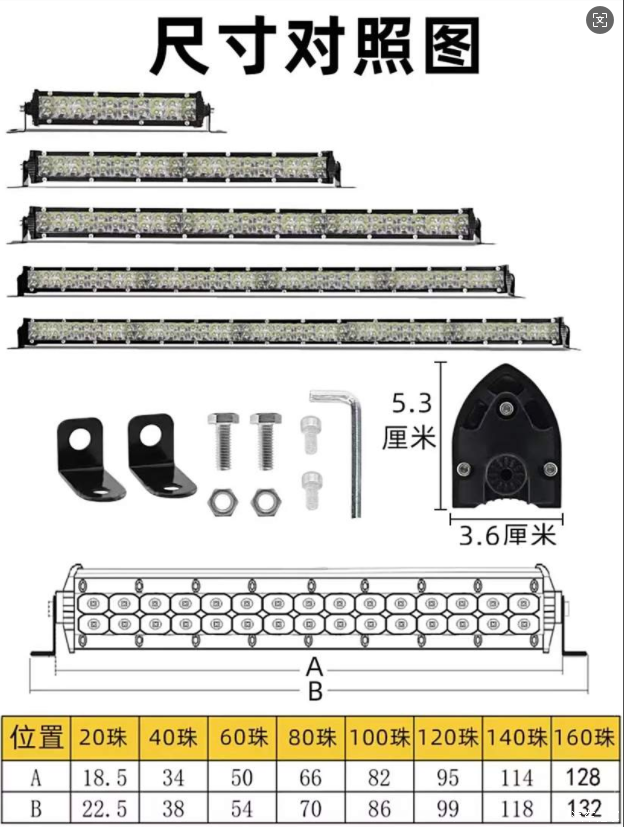

这款双排LED灯的尺寸图。尺寸小巧，亮度还行。

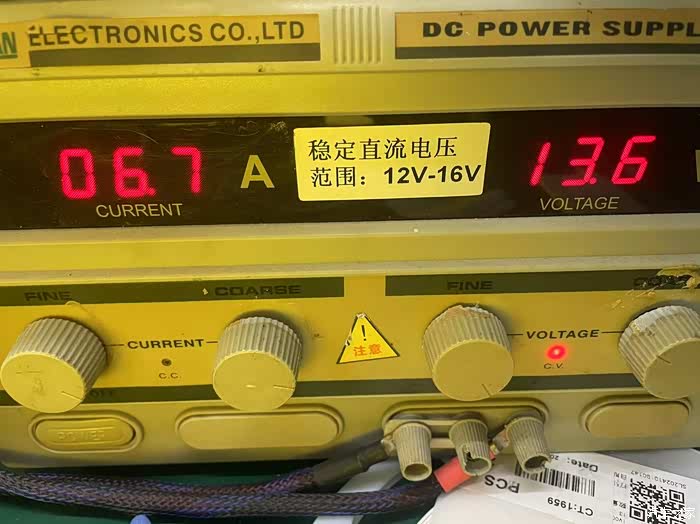

测试电流6.7A，之前的灯测试只有2.4A。灯功率大。

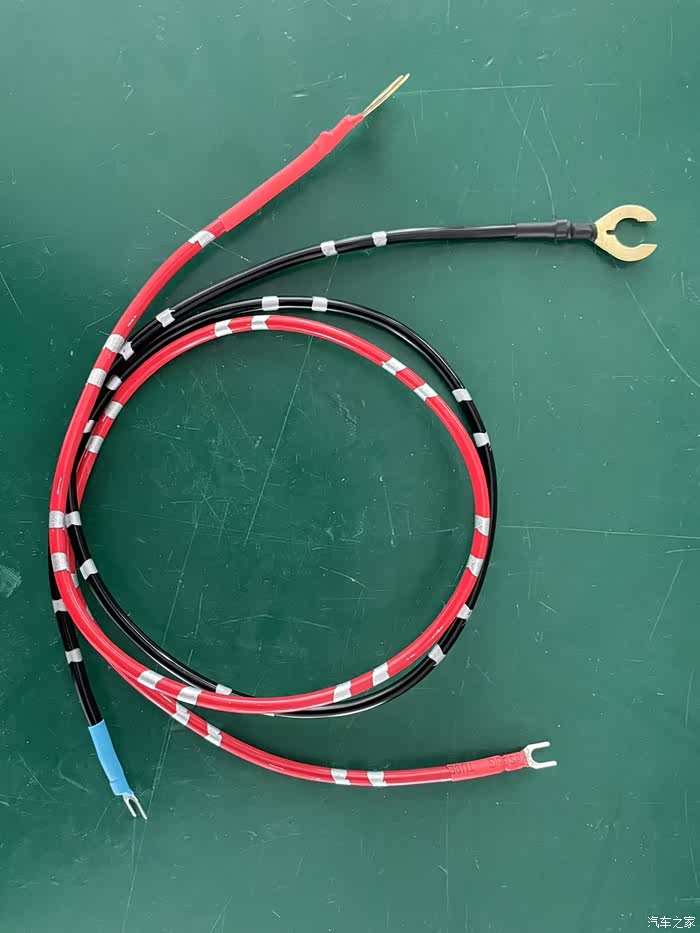

电源输入线，焊接好端子。
控制盒到LED灯的连接线，焊接好端子。

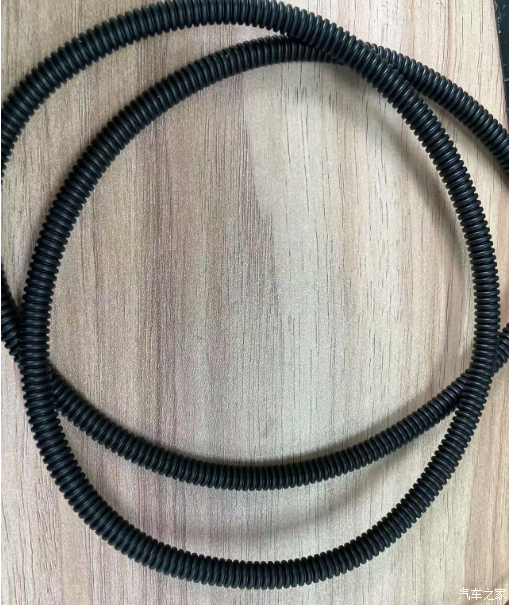

线束波纹管，

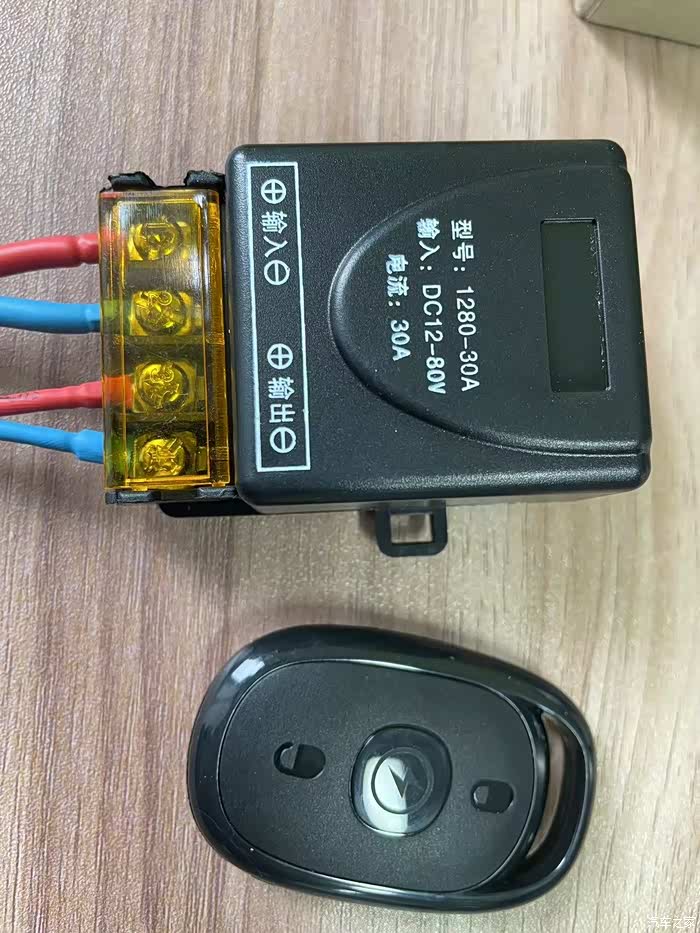

遥控控制器，三键的遥控，一个开，一个关，一个爆闪，好用还便宜。

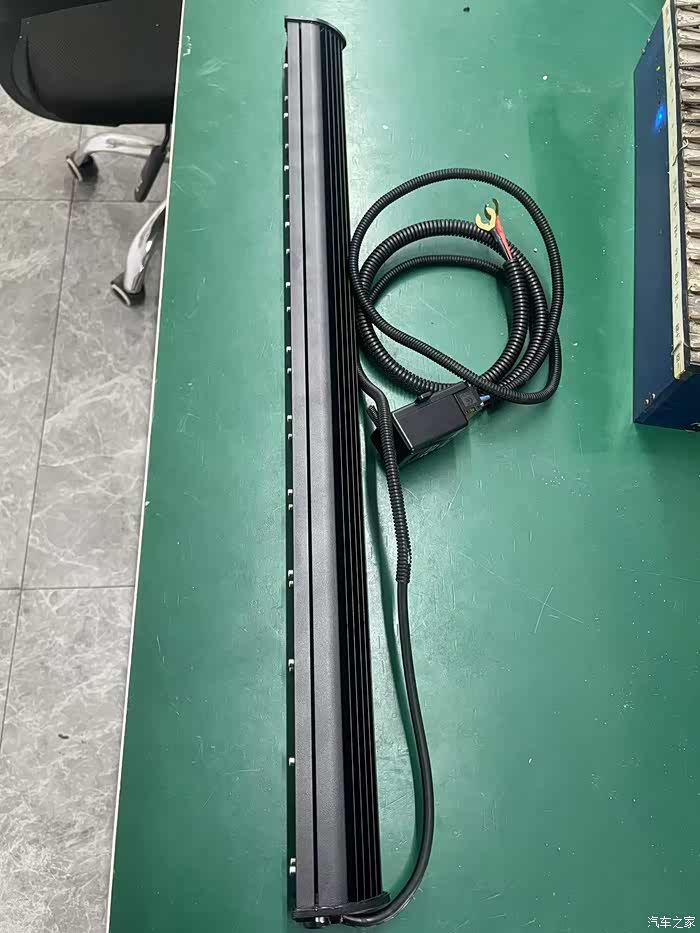

接好控制器，套好波纹管的LED灯。

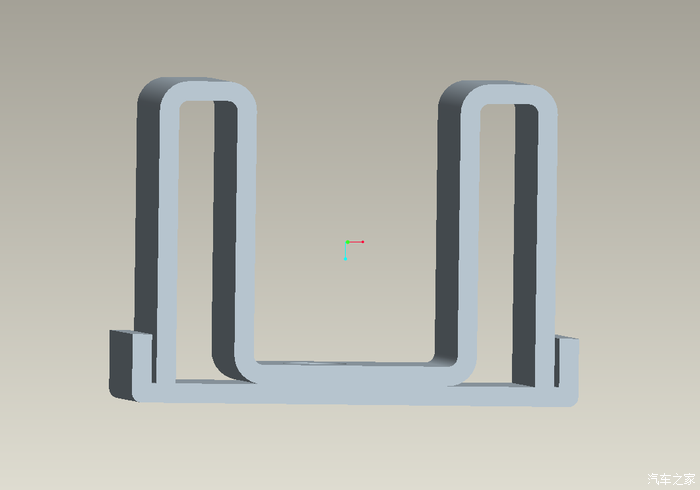

开始制作LED灯的直接，测量中网尺寸。

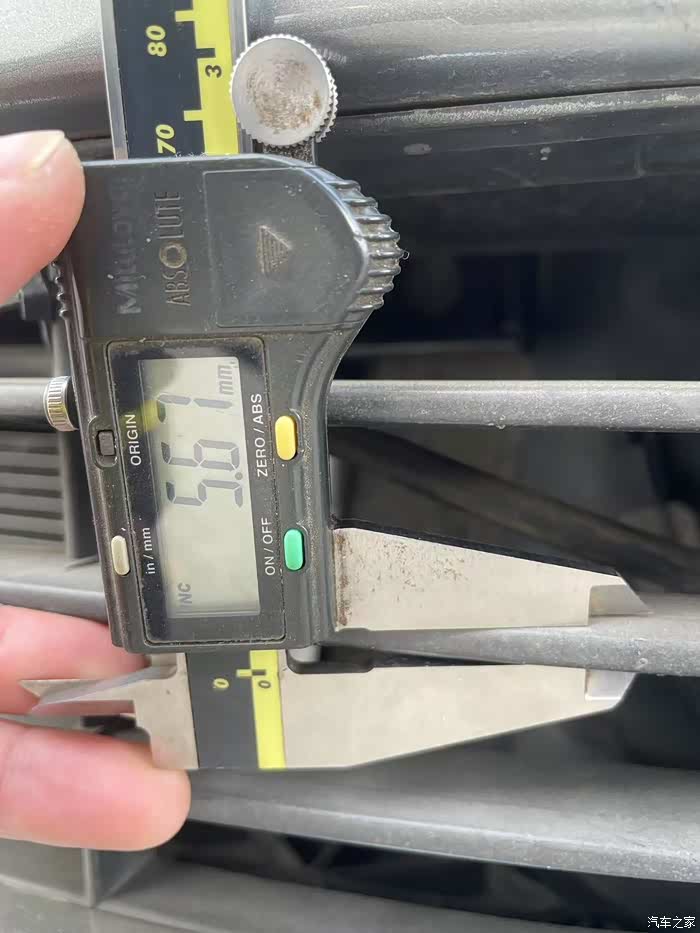

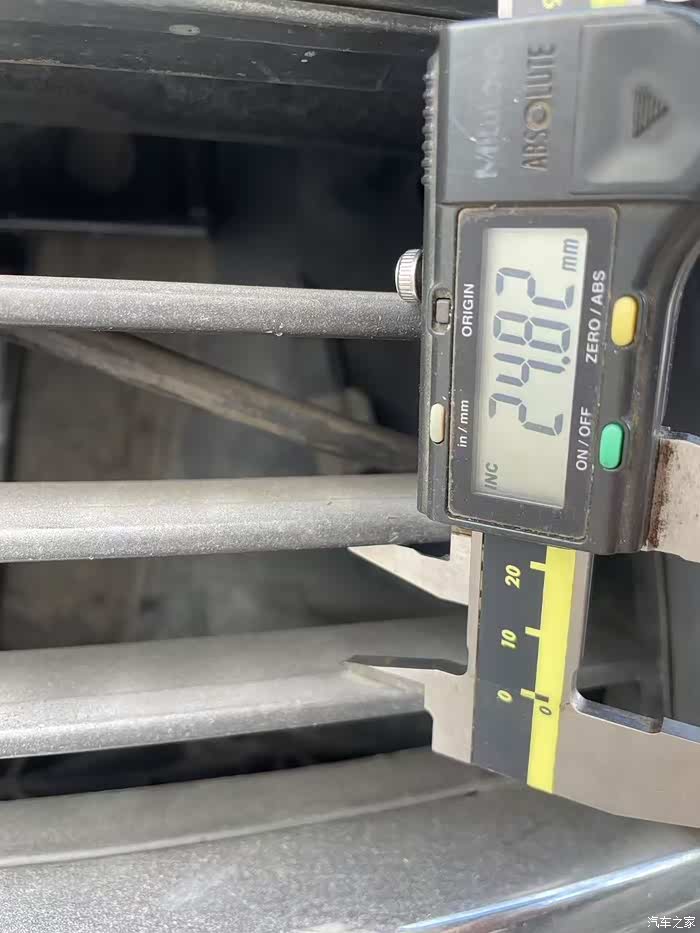

测量中网尺寸。
测量中网尺寸。

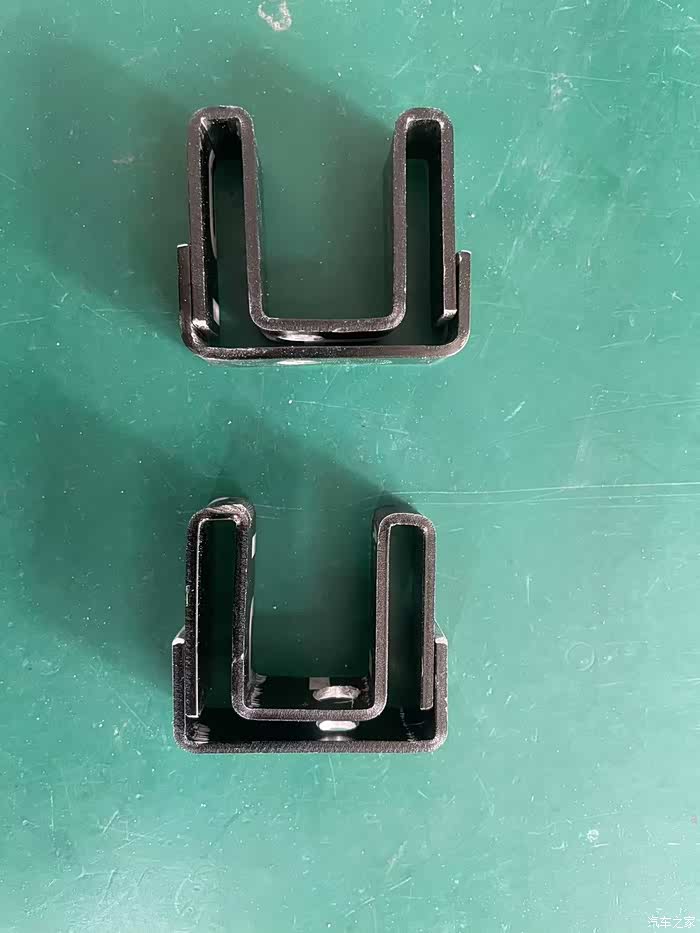

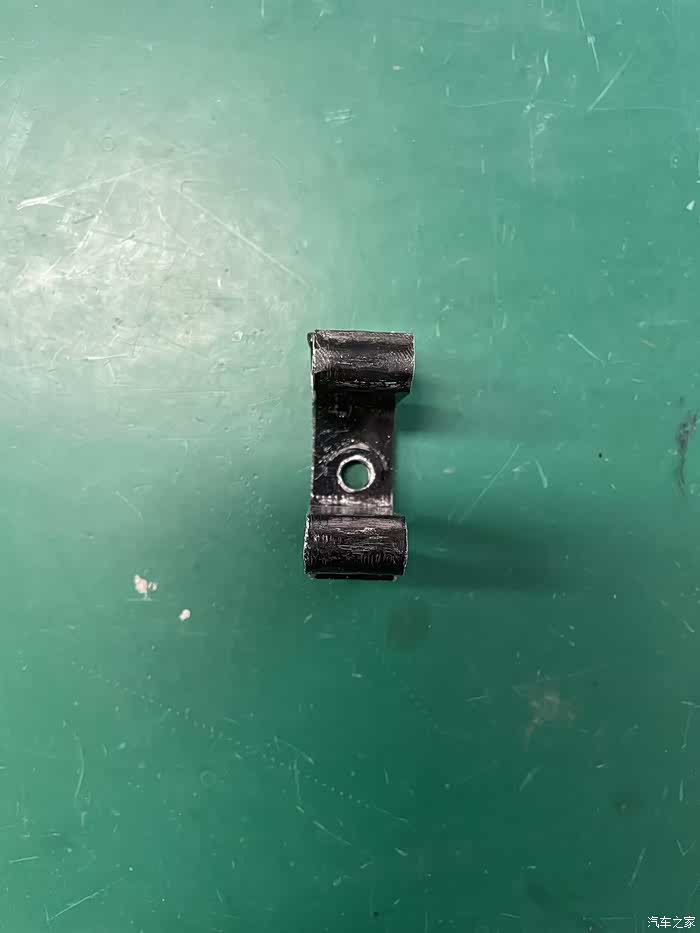

支架完工了！开始上车安装。

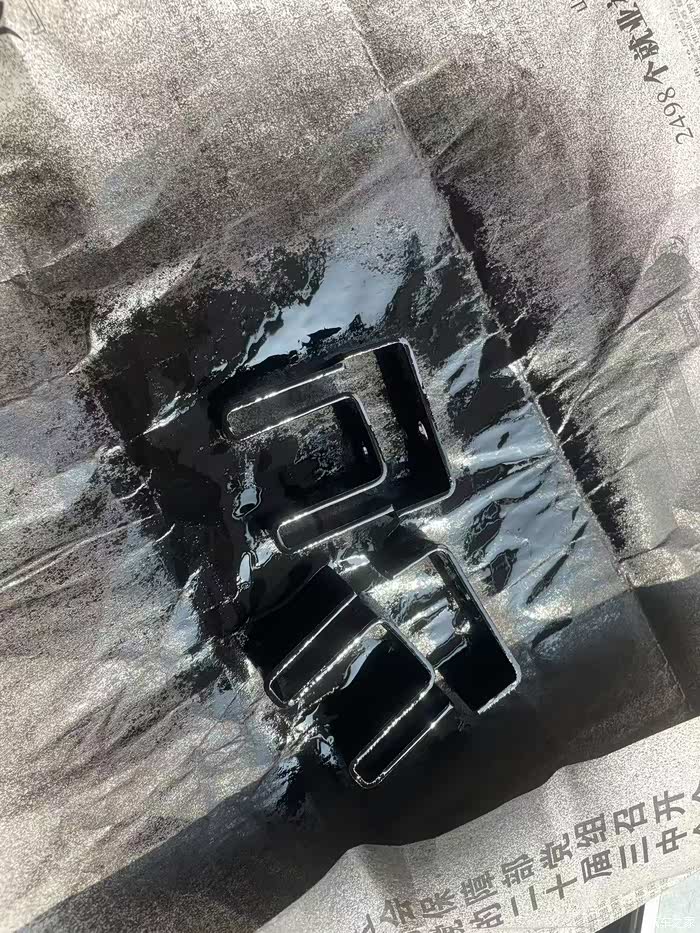

自喷漆喷漆。

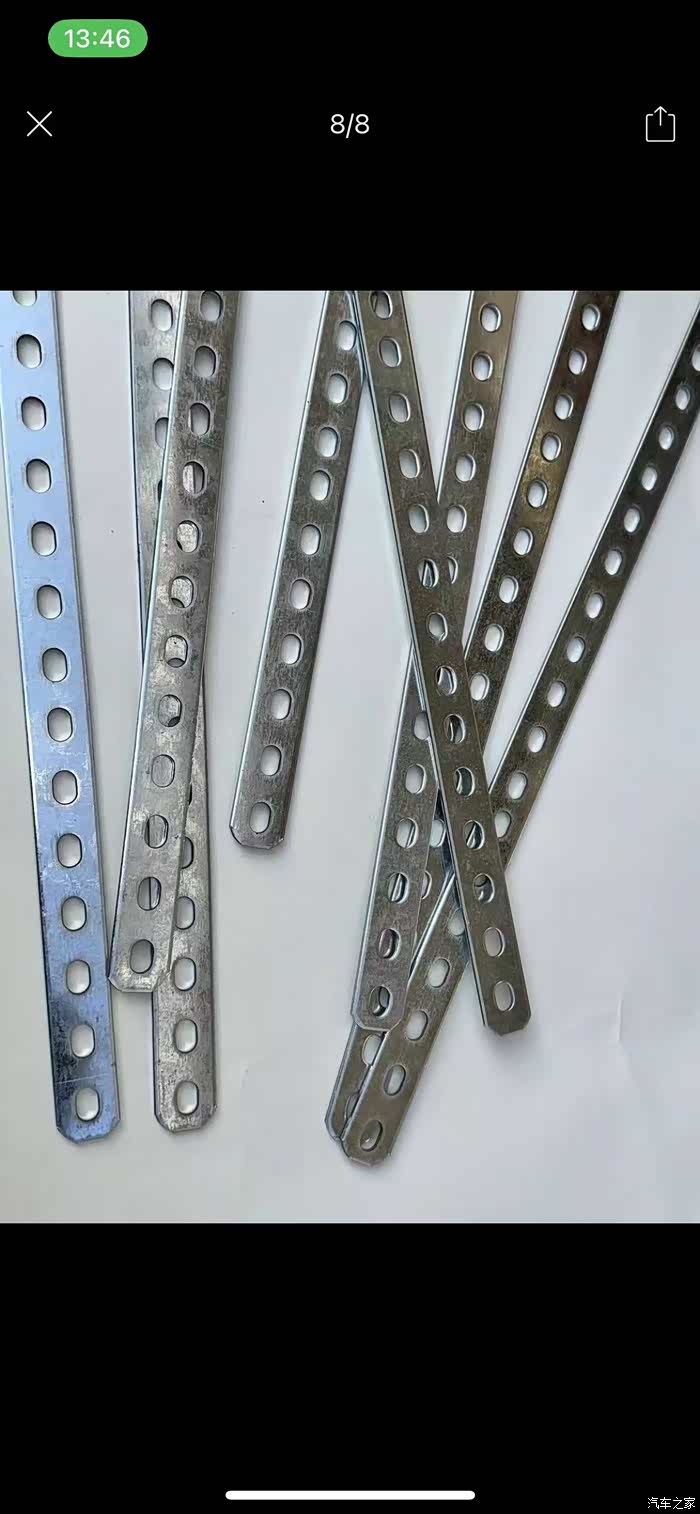

支架其实也可以选择用网上的支架，我是为了配合中网，看起来协调一点选择手搓打造，为了折腾这两个支架，手都磨了一个泡
电源接线图，正极接电瓶正接线柱螺丝上，负极扭在旁边螺丝上搭铁就可以了。

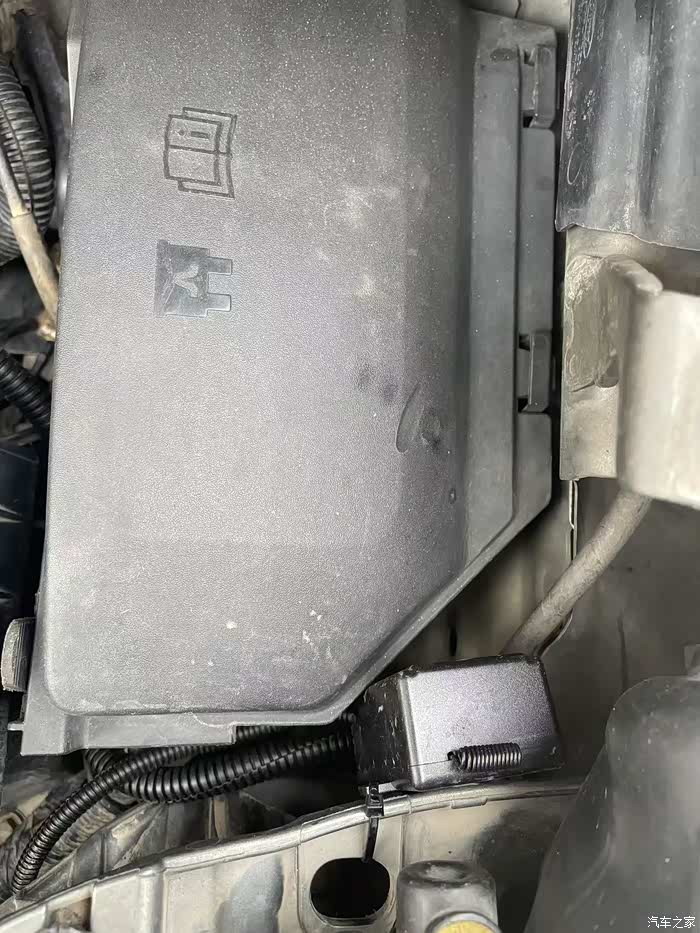

控制器用扎线固定在保险盒边上，位置刚刚好，也不会晃动。
麦柯斯电瓶容易馈电，控制器直接接电瓶关机后虽说功耗很低，还是在控制器前加了一个继电器，熄火自动断电，这样靠谱一点，也放心。

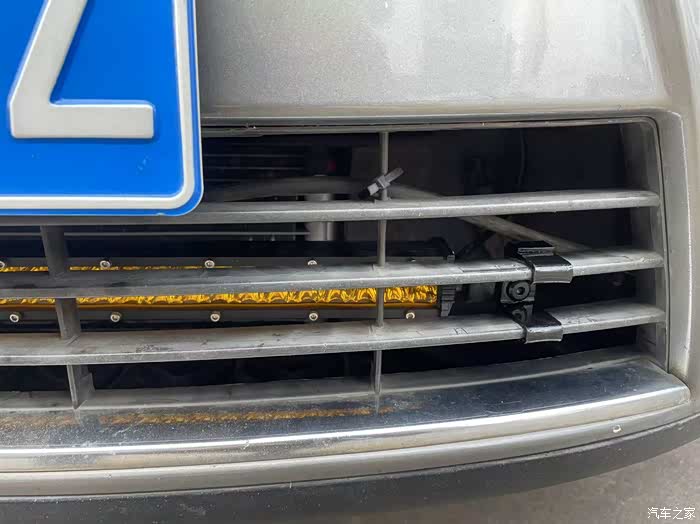

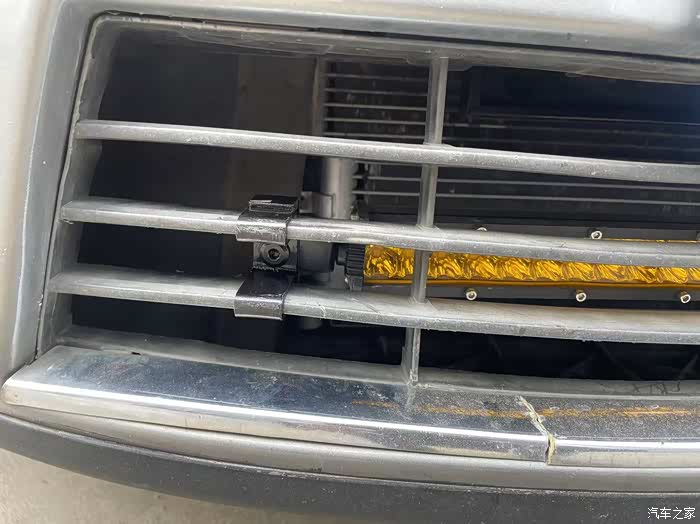

左边支架安装完成效果图。

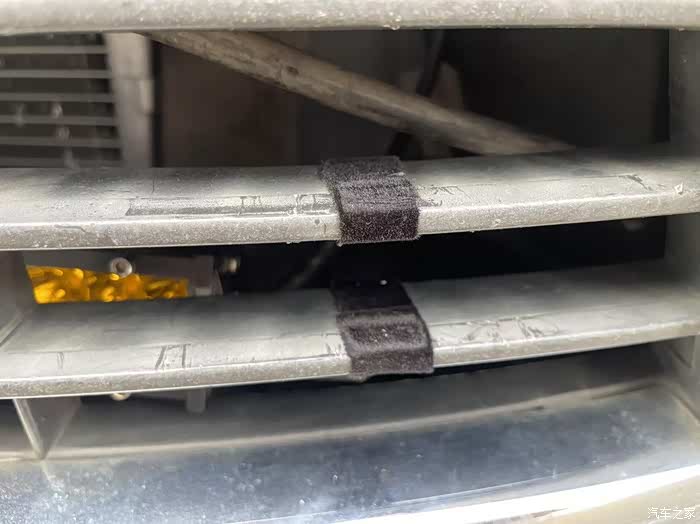

支架支架位置贴一层绒布，防止摩擦震动异响。
右边支架安装完成效果图。

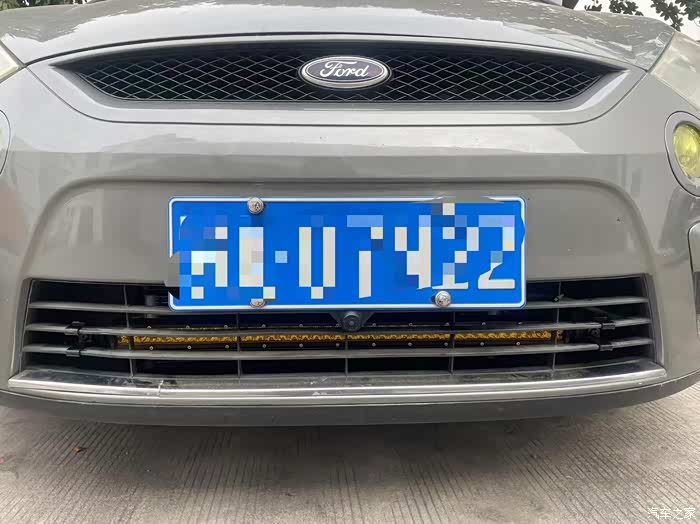

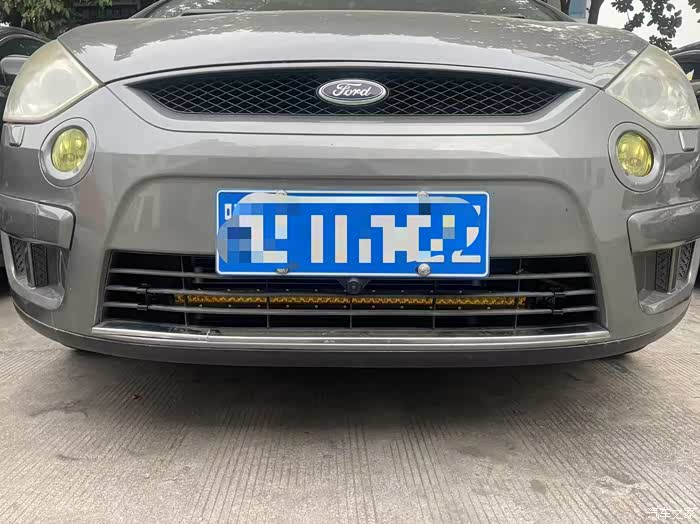

LED灯条固定好的全貌。
LED支架固定安装好的图，锁紧螺丝，LED灯固定很稳，一点都不晃动，完美！

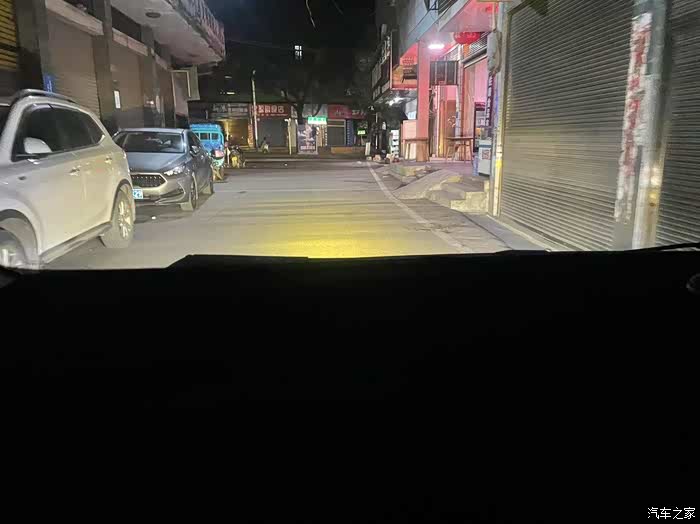

高速服务区拍的打开大灯跟中网灯的效果。
黄光LED灯还是比较实用的。

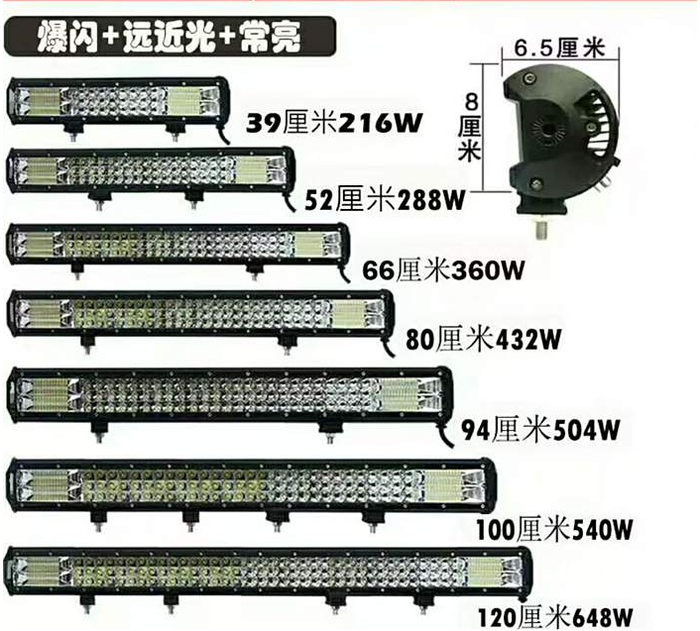

如果要亮度更好，就要选3排的LED灯条了
三排LED灯的亮度会好，照射铺路效果也会好，但是灯的宽度尺寸已经到8CM了，缺点就是太宽有点挡进风口。
这次行程使用下来，灯光感受还可以。穿透性比原来好多了。LED灯+控制器一起不到100块钱。性价比杠杠的。雨雾天气的照射效果还是挺不错的。
最后编辑于2025-06-16 16:39:21
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
角度有问题，对面来车肯定得开远光闪你
-

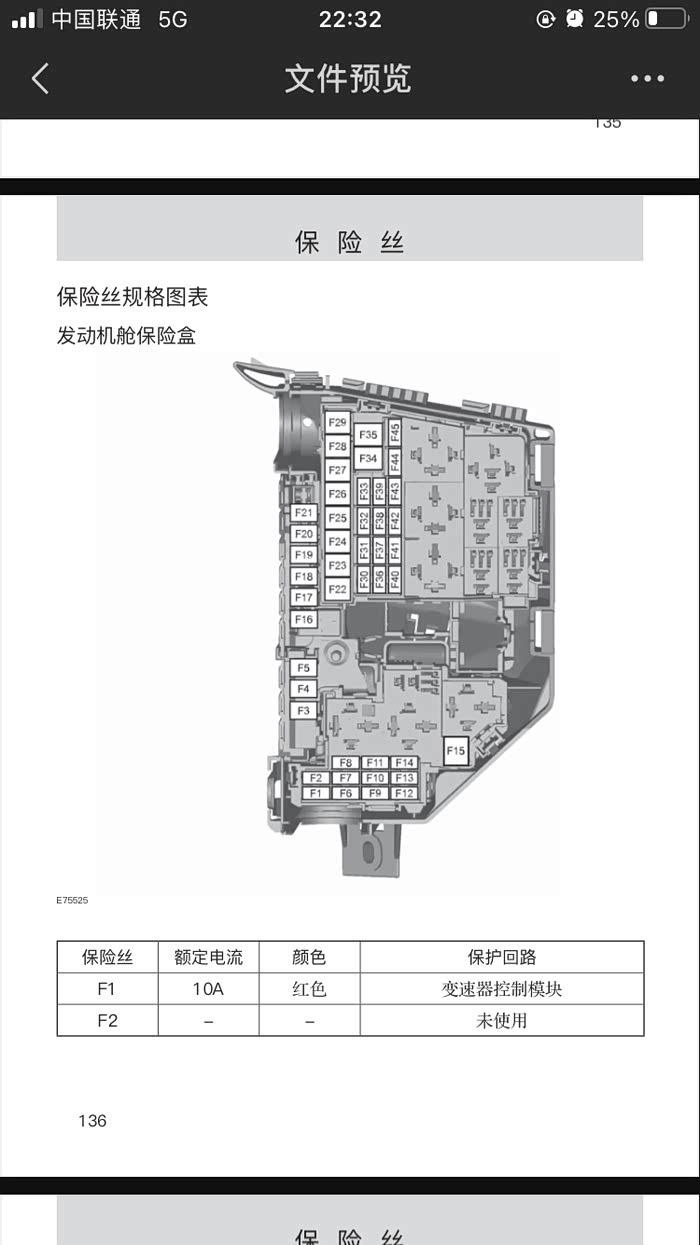

正极接线位置可以优化一下，机舱保险盒里f3 4还有两个空位，5号是电子扇电源。安装位置直通电瓶正极线，螺丝压紧固定，很方便，美观。
