自己爆改绿仔骐达仪表背光灯
此帖已被收录至论坛精选日报-装饰改装。更多精彩内容戳这里。
改装原因：原本仪表灯老化变暗了，转向灯也没声音了，加上仪表背光灯不能调亮暗也不能开关！
改装目标：增加了可调仪表背光亮暗功能，可以单独开关，还改了油表背光灯颜色（翠绿色
）
改装目标：增加了可调仪表背光亮暗功能，可以单独开关，还改了油表背光灯颜色（翠绿色
）

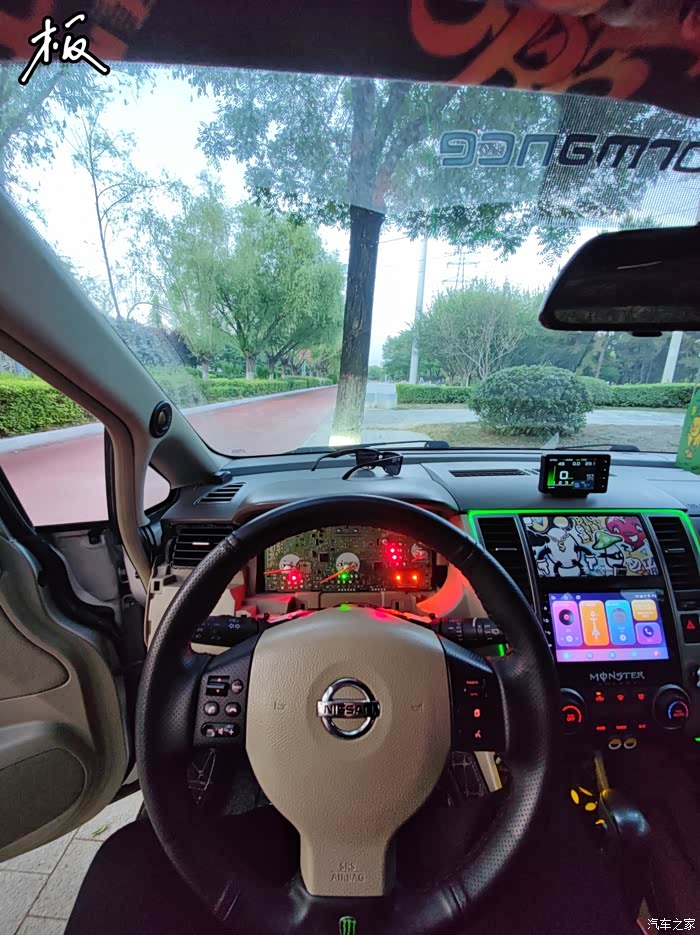

先来一张全部完工图片
西安的老老骐达是真多，侧面反应这车确实耐用
第一步：开拆就完事了
表板罩全是划痕，背光灯白天也关不了，这点很不给力
再来一张原本状态
拆下来拍张照
大家拆的时候要小心，不要把卡子弄断
拆完了
开始焊接
焊接倒是没什么难度，就是忘记给烙铁除静电，3天的噩梦就此开始了

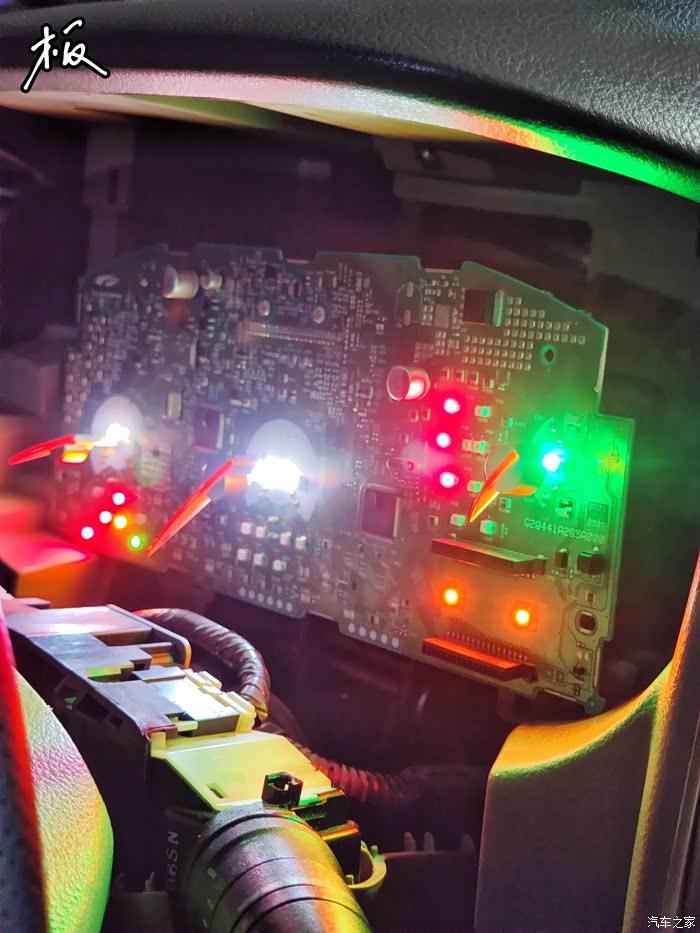

接上测试效果很好
测试了没5分钟，2颗灯珠自己灭了，反复测试确定是吧仪表背光供电电路焊坏了就此A计划宣告失败！
就此A计划宣告失败！
第二天用车直接接的电路板思考了一下开始开启B计划
思考了一下开始开启B计划
第3天买好降压器，调光开关，26awg硅胶线，升级了欧司朗5050的贴片led，开始干活

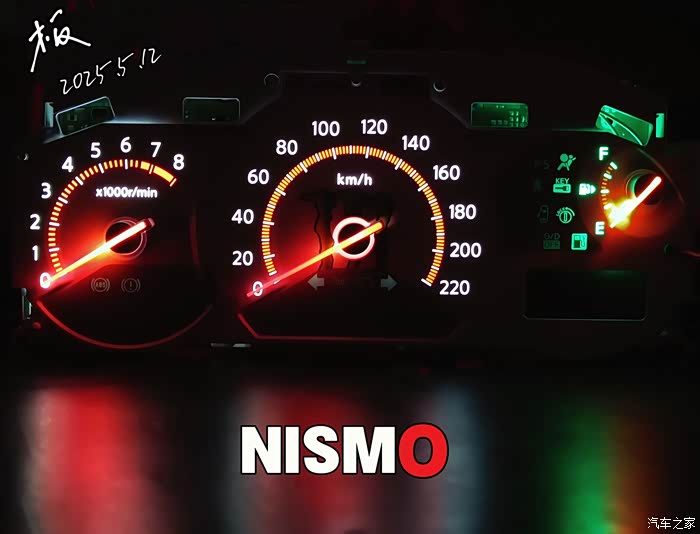

焊接好后测试效果
顺便抛光一下表罩，修复前

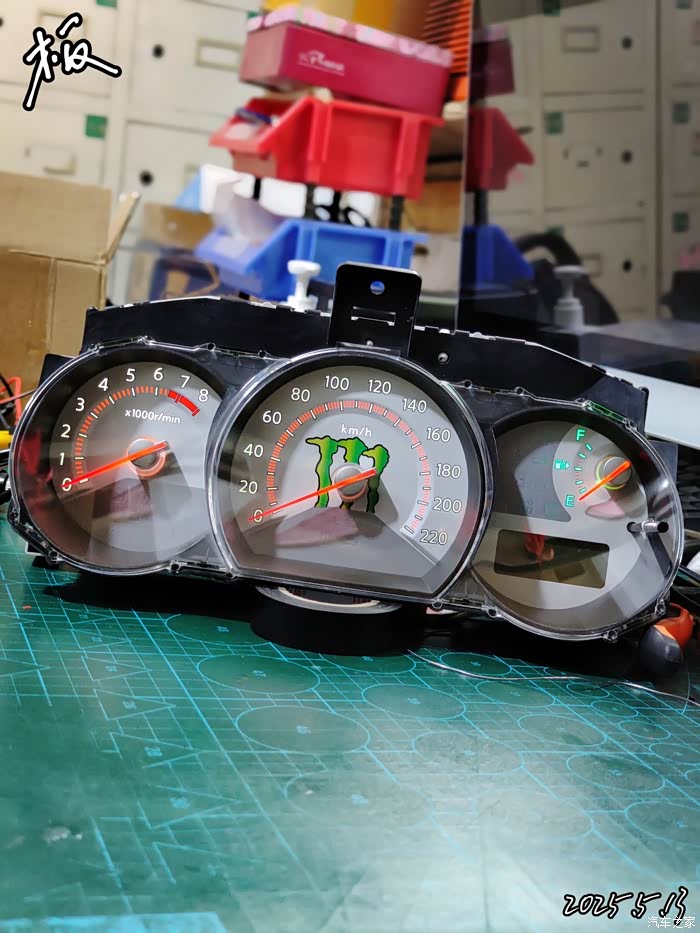

抛光完毕，效果可以吧
由于更换后仪表灯最大亮度太亮，做了三个挡光板

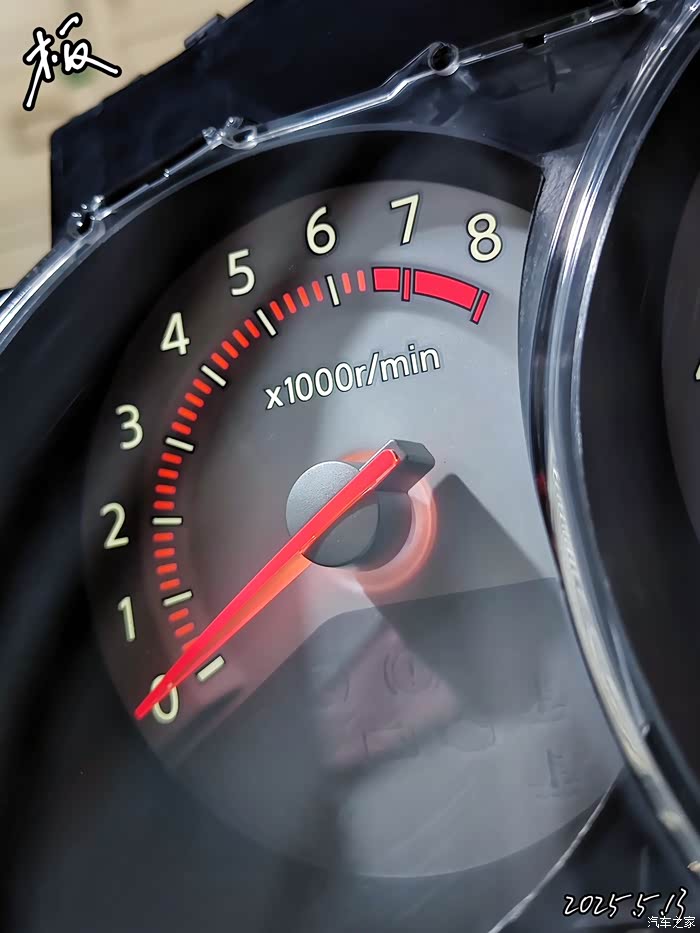

特写转速表
特写绿色油表
特写速度表，还贴了个鬼爪，呼应一下车颜色
外置供电，测试了一天一夜背光灯，供电电路几乎无发热，灯珠也几乎无发热，正常情况下贴片led寿命超过十万小时
自己维修这种成就感让我感觉这个仪表还是非常帅气了

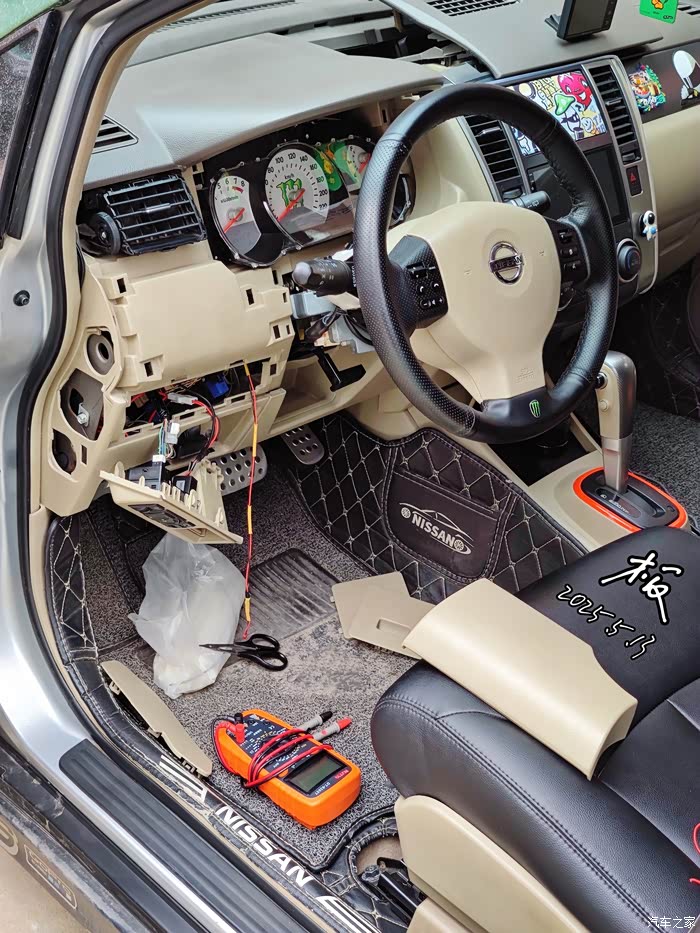

第五天开始安装了

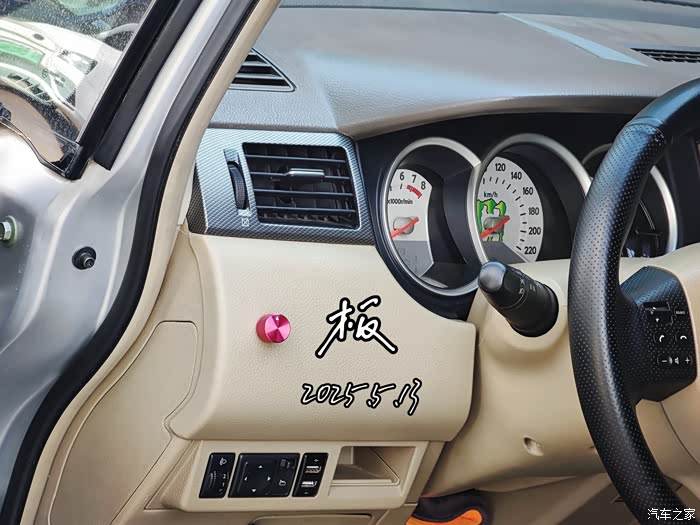

调光旋钮，可以关闭背光也可以无极调节亮度
大功告成，转向灯声音也恢复了，还增加了亮暗调节功能，最亮的时候真的太亮了，跑高速的时候可以调暗背光不影响视线，厂家怎么就没想着把这功能加上，2010年的时候这车买的也不便宜啊
