23款北斗星加空调滤芯+修复挡板转轴
本以为加装空调滤芯很简单，结果发现个意外的问题：内外循环挡板转轴断了。只能耐心修复后，终于完成空调滤芯的安装。
1）拆卸进风箱，取下内外循环挡板
1）拆卸进风箱，取下内外循环挡板
为取下进风箱，先拔掉内外循环伺服电机插头，并拆下画圈的三处螺丝。其中右上方那颗拆下后，逆时针转动ECU支架，让出下方空间才能取出进风箱。

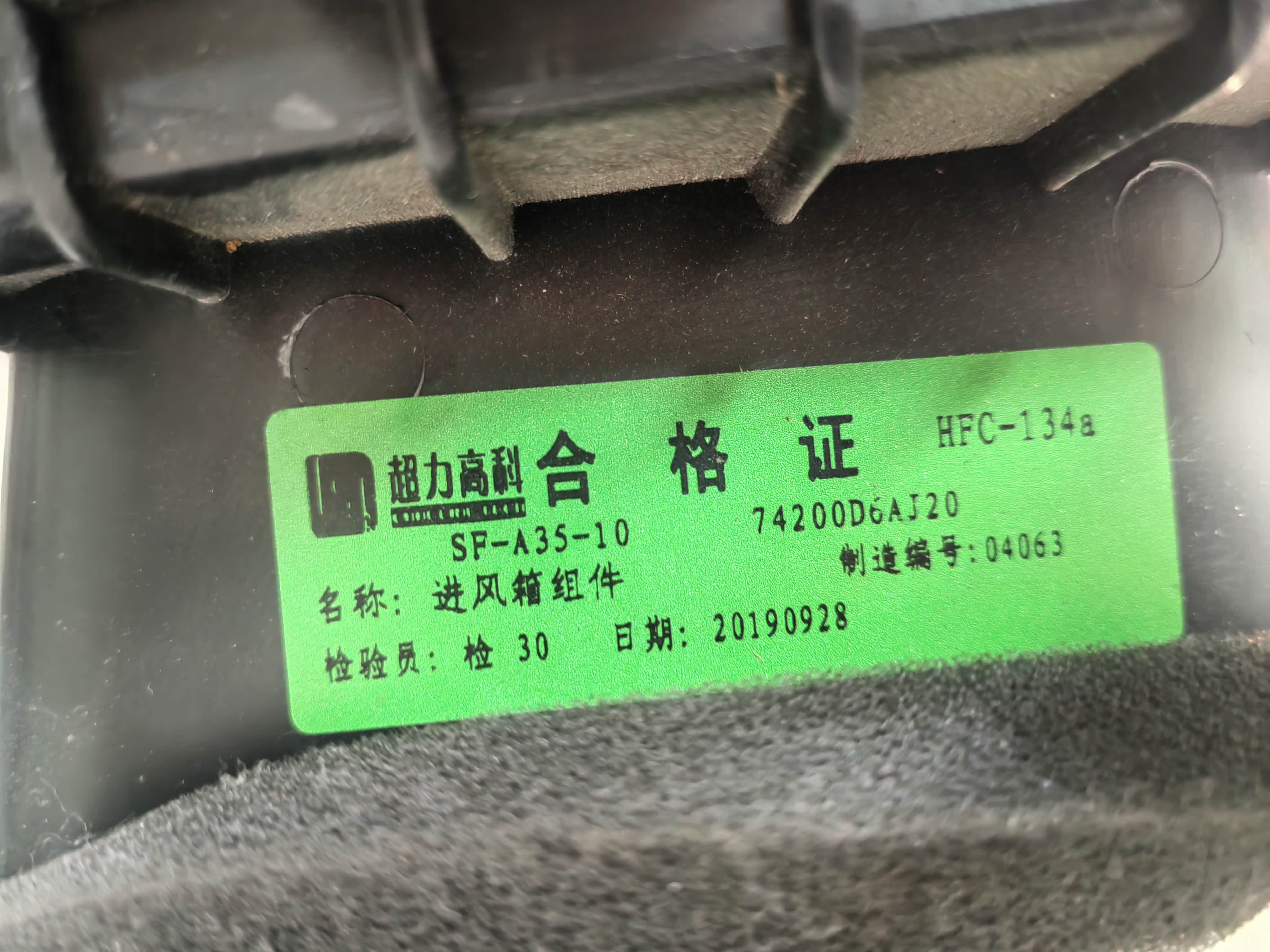

23款小星的进风箱型号

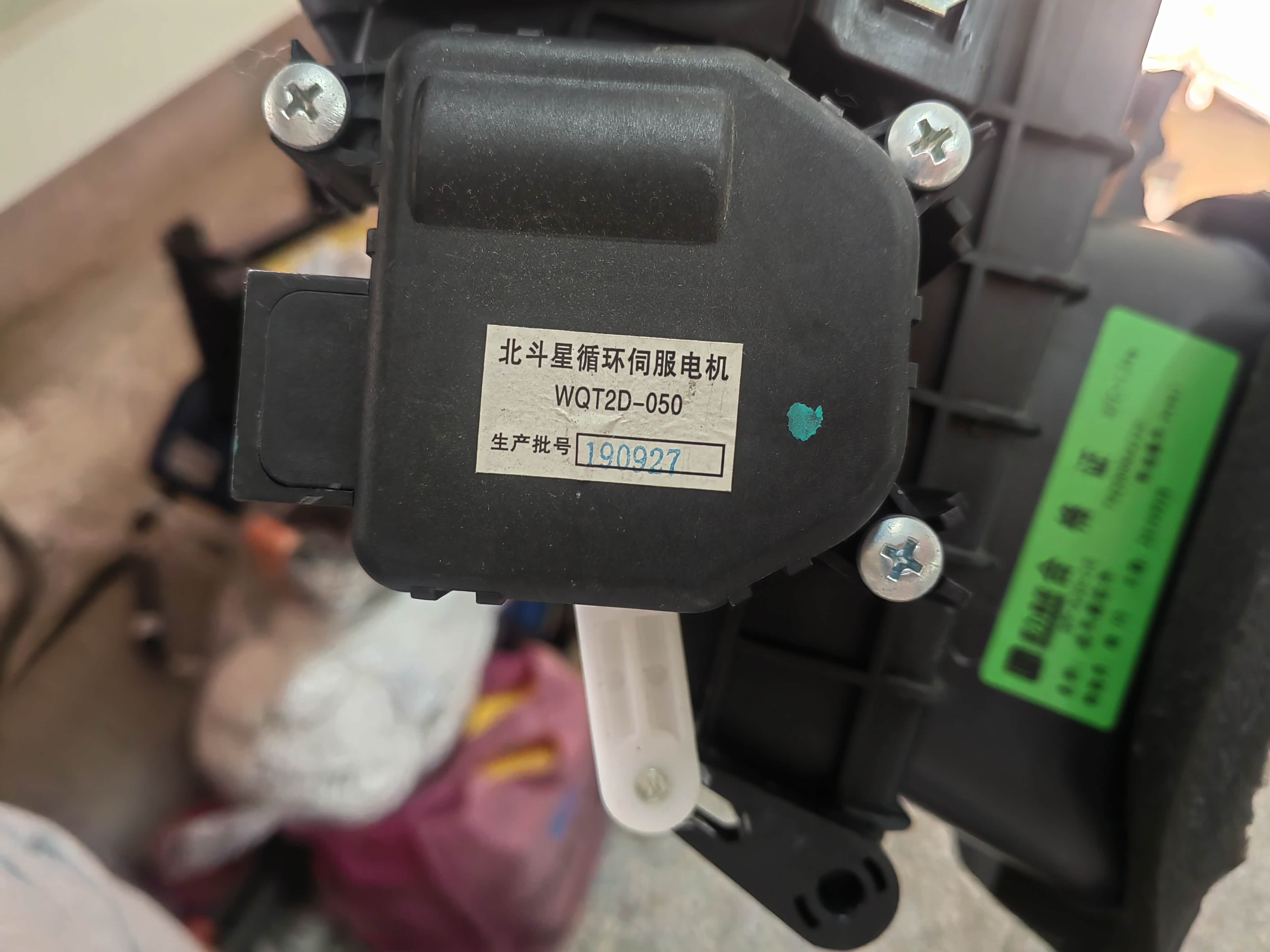

内外循环伺服电机，三颗螺丝需要拆下，才能取出内外循环挡板
内外循环挡板拆下，发现一侧转轴断了
放大观察，转轴断了，也不知掉哪了（可能出厂就没了）
装配起来，缺少转轴的位置，是个孔
这是北斗星X5论坛借来的图，正常挡板应该有转轴（红圈处）
也是北斗星X5论坛借来的图，装配后，转轴应该插入进风箱轴孔里。
2）修复挡板转轴
断了的转轴已丢失，测量挡板残留转轴根部发现轴径为9mm，手头有根10mm铝棒，锯下38mm。
把轴端车小到8mm，用于插入进风箱轴孔，长度也为8mm（太长会没法装配）
给10mm轴部分加工出3mm宽槽口，用来卡住挡板塑料部分
给开槽部分打两个2.5mm底孔，并攻丝3mm螺纹

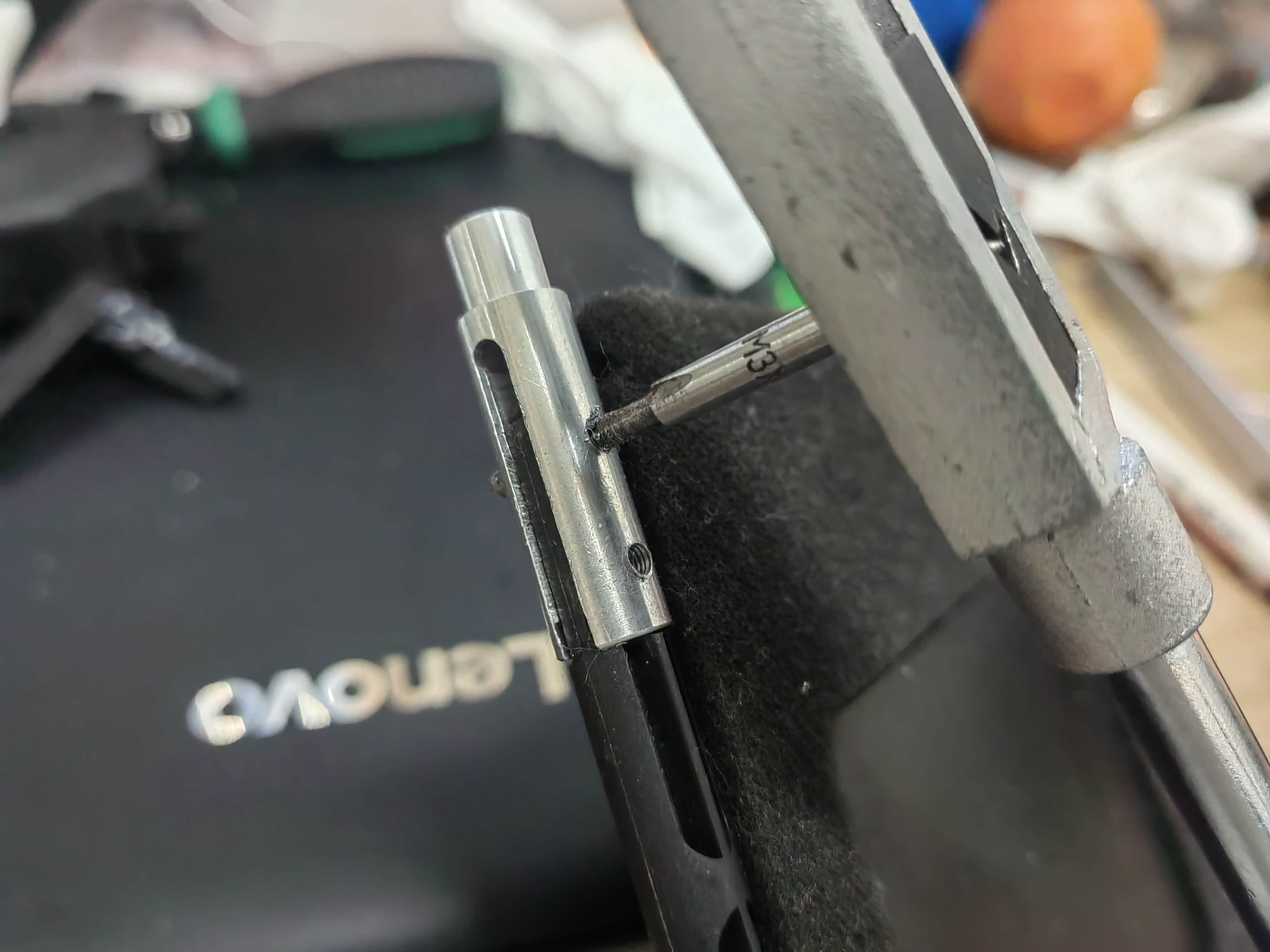

把加工的转轴槽口卡入挡板，注意结合部分挡板上多余部分已被美工刀切除，只剩下3mm厚的平板部分。拧入10mm长m3顶丝，并涂上螺纹胶。

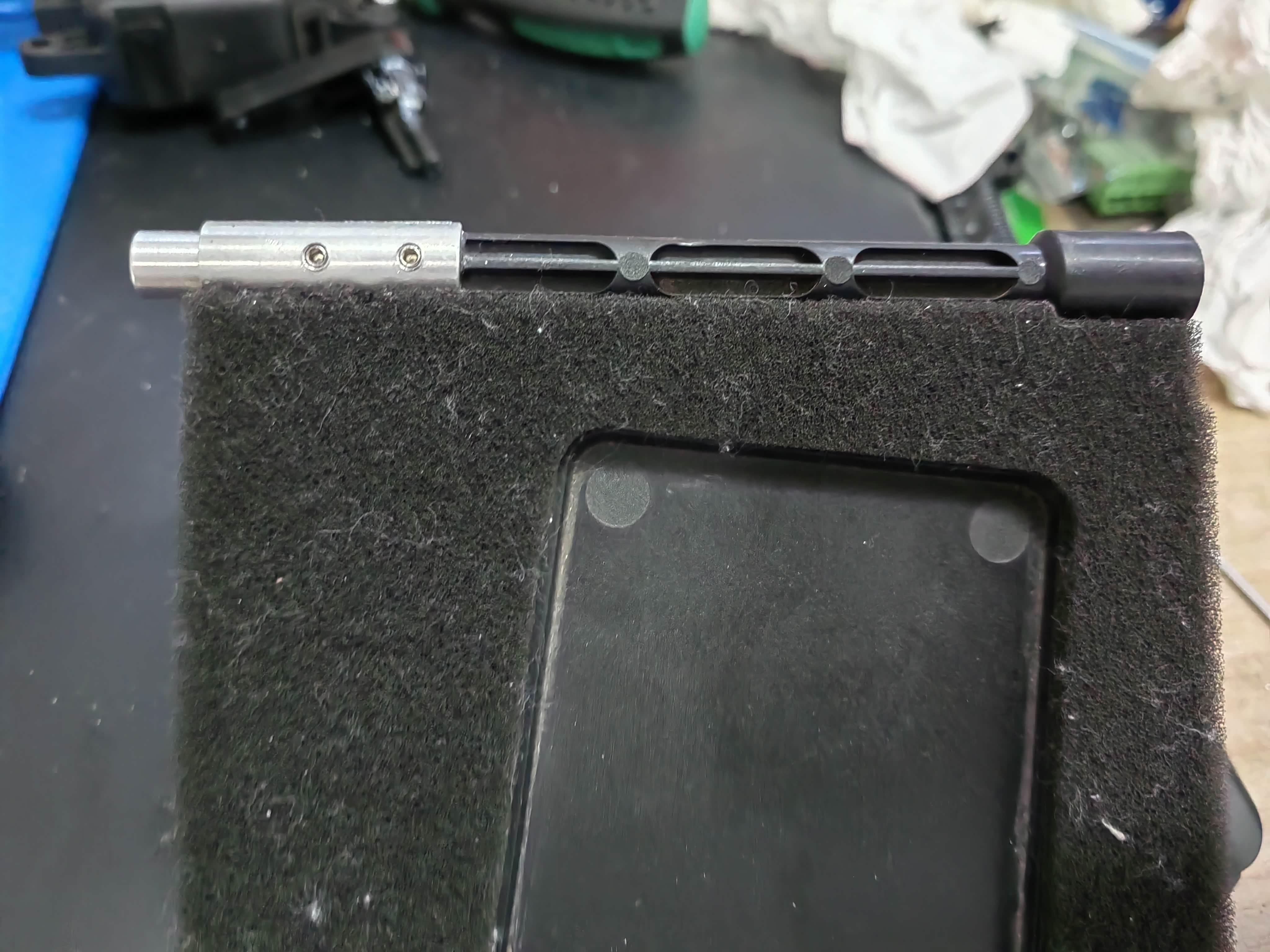

修复的挡板转轴终于完成

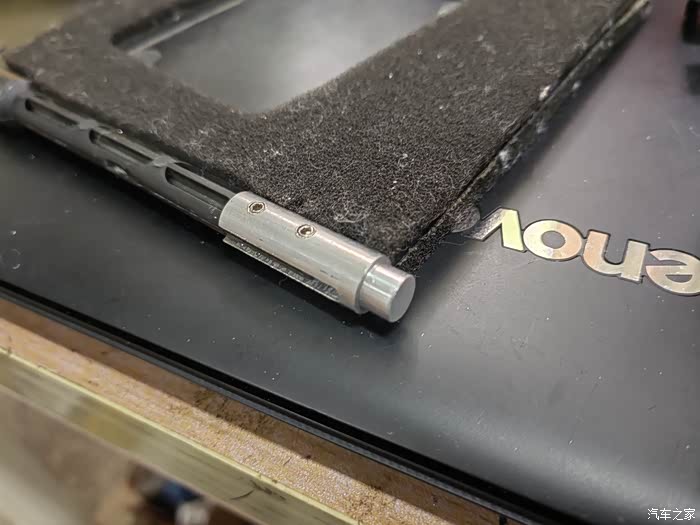

换个角度观察修复的挡板转轴
把挡板切掉约10mm不到，确保内外循环切换时不会剐蹭空调滤芯

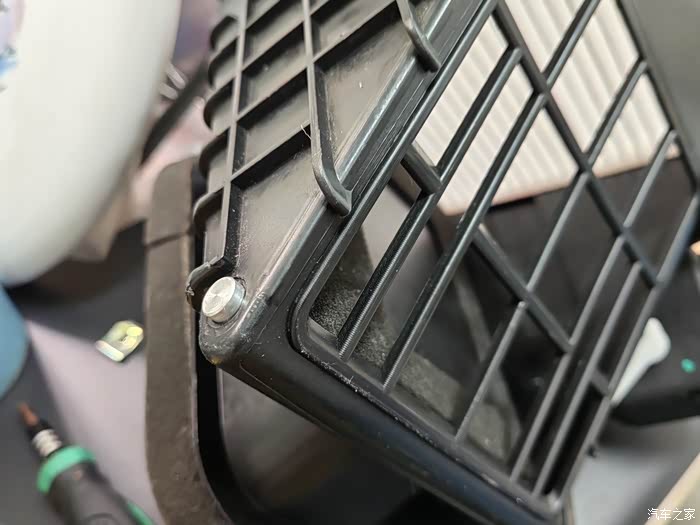

修复挡板转轴装配效果，杠杠的
3）安装空调滤芯

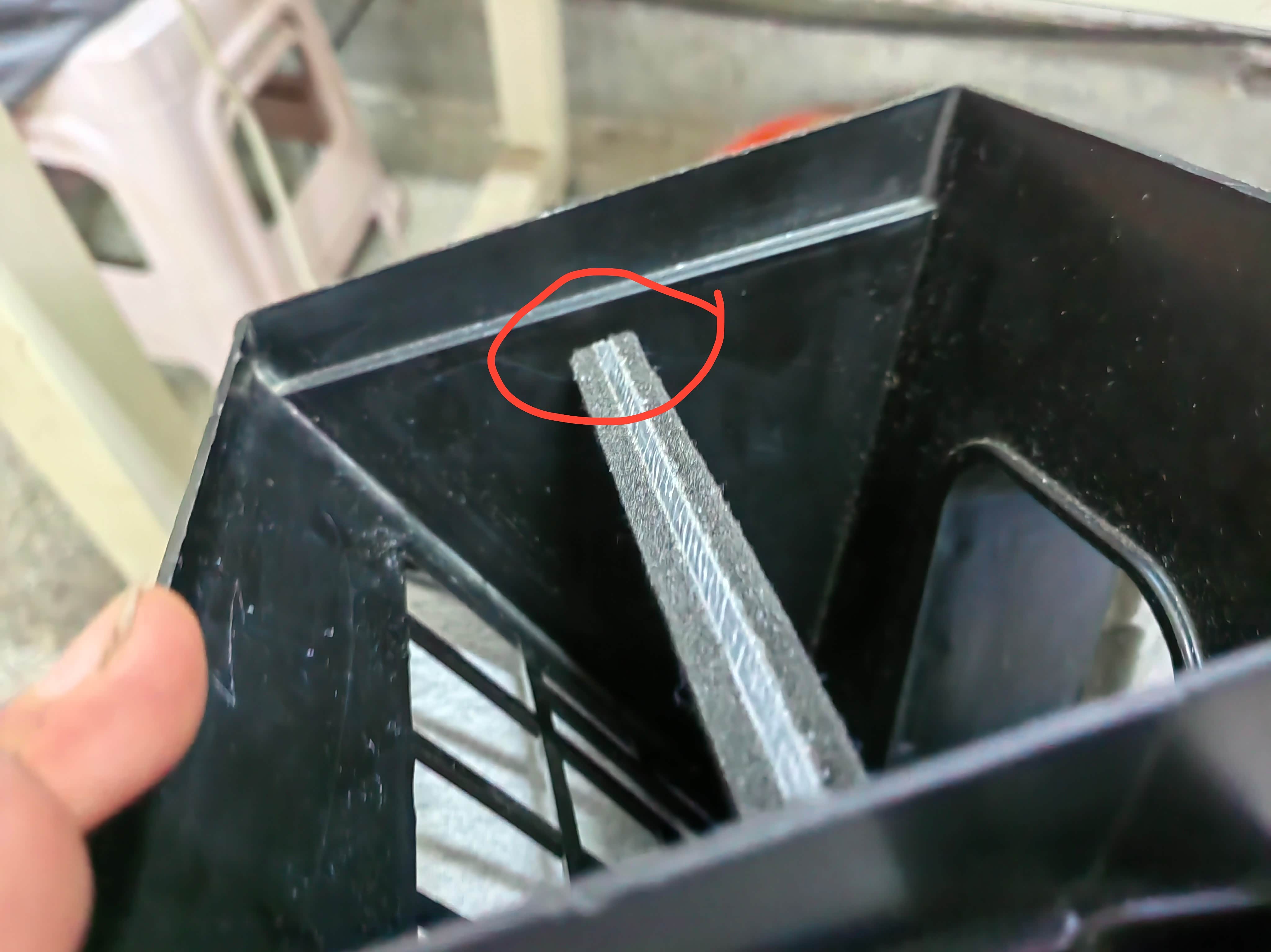

观察切割后的挡板在中位时，低于空调滤芯安装边缘，不会剐蹭

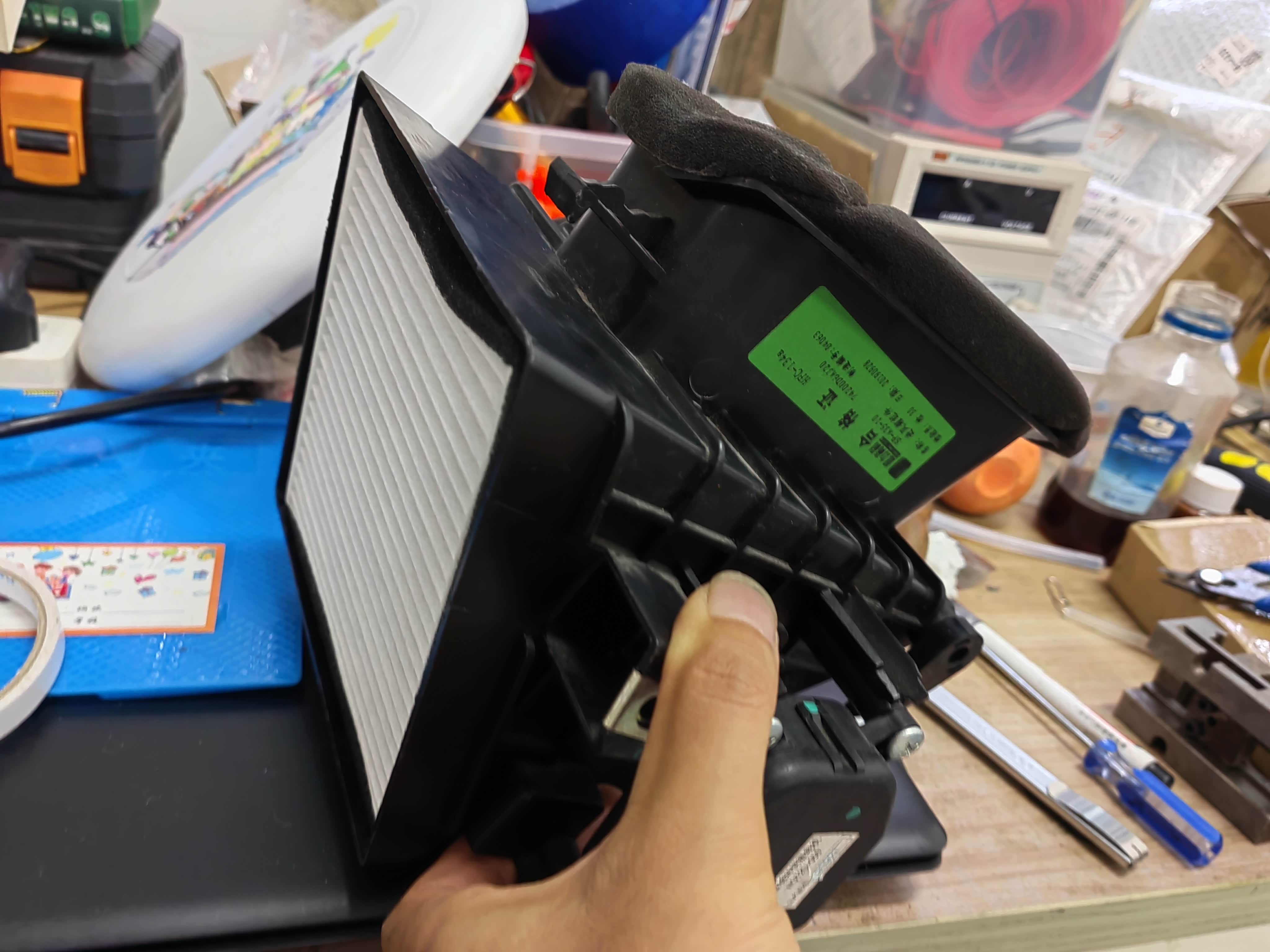

安装空调滤芯

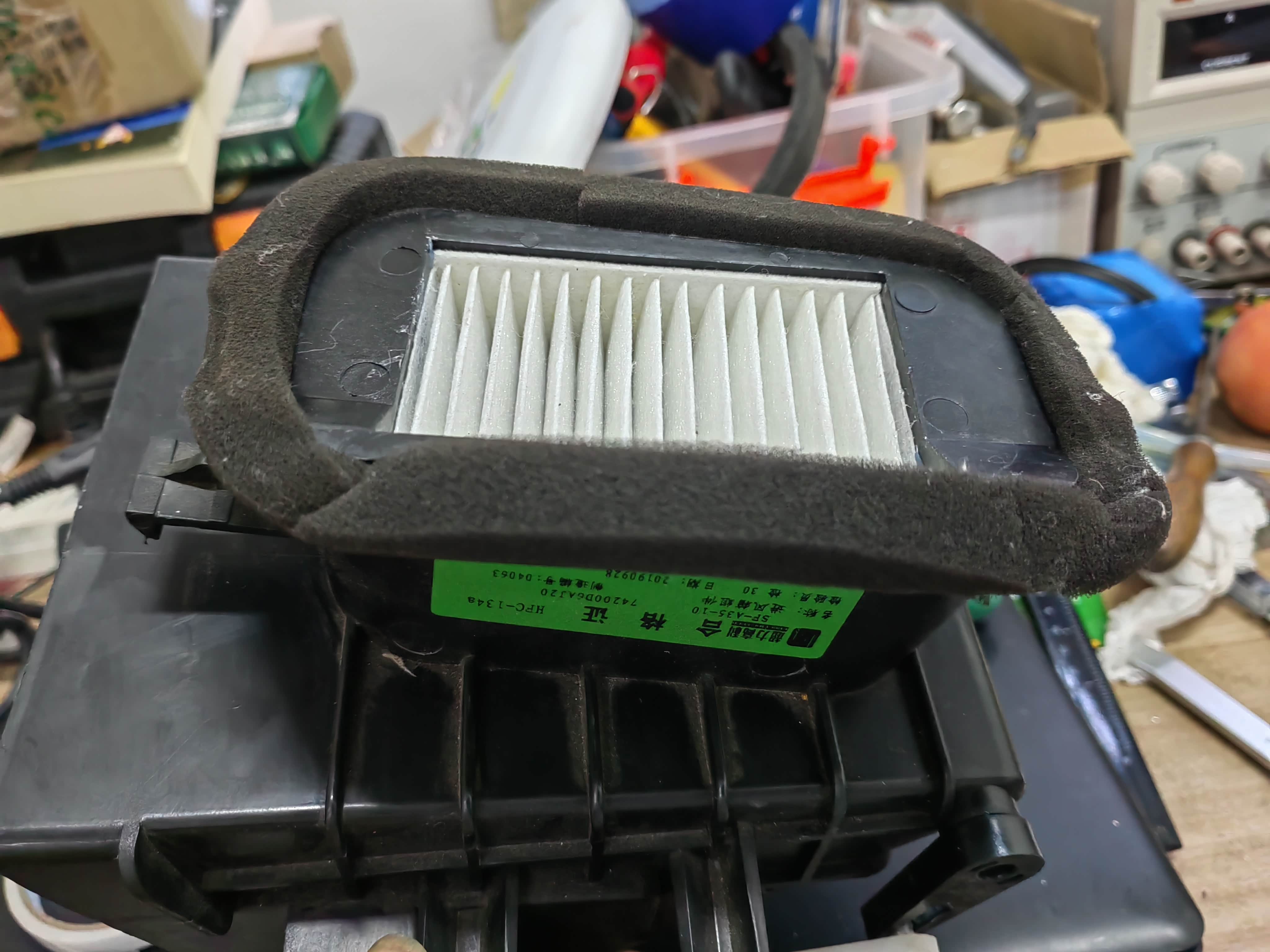

安装外循环进风口滤芯，双面胶修复密封海绵
拧上三科螺丝，插上伺服电机插头，装车完成

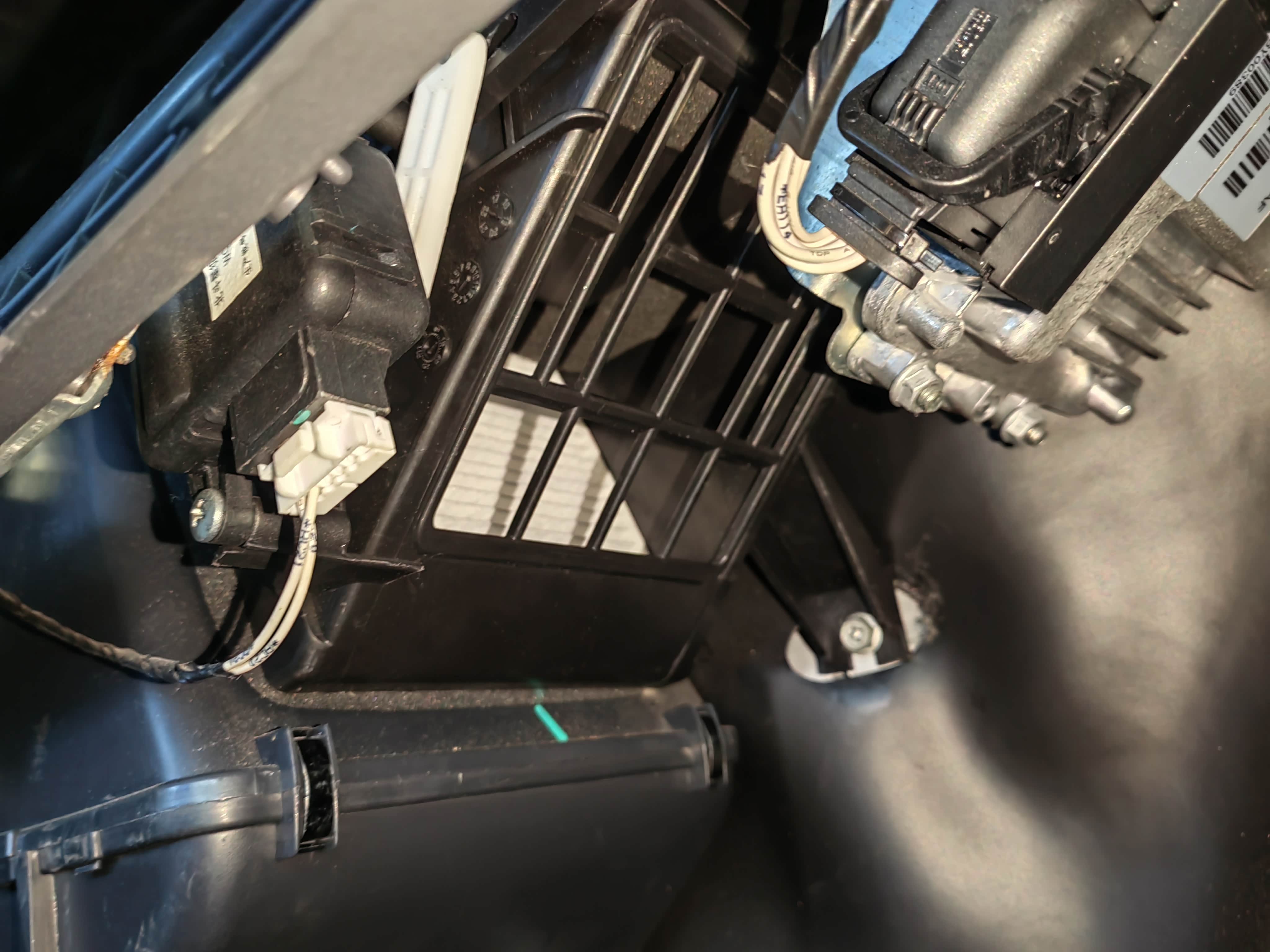

切换到内循环，可以看到空调滤芯，棒棒哒
滤芯安装后，出风量会有所衰减，但蒸发箱和风道里面会干净很多。安装滤芯本身不难，主要是意外发现挡板转轴断裂缺失，修复过程比较折腾。如果没有本次拆下进风箱和挡板，可能永远不知道那个断了的挡板转轴，所以工作还是相当有意义。
最后编辑于2025-10-10 20:16:59
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
把昨天修复的转轴锯短2.5mm，方便后续拆装。
-
强人啊，这手里工具也是真的很牛
-
有条件在车间里弄弄自己的车车，那日子不要太美啊！ 放心大胆、随心所欲，谁叫我有强大的技术、设备支撑喃
