13宝来倒车摄像头正确走线

1 23 发布于 2016-12-02 20:55:49 只看楼主修改帖子

13宝来摄像头与数据线对接，很多是从轮胎坑里，把橡皮堵头捅破。今儿安装时，找到了新的线路，从左后尾灯初走线，方便实用，还不用担心漏水。

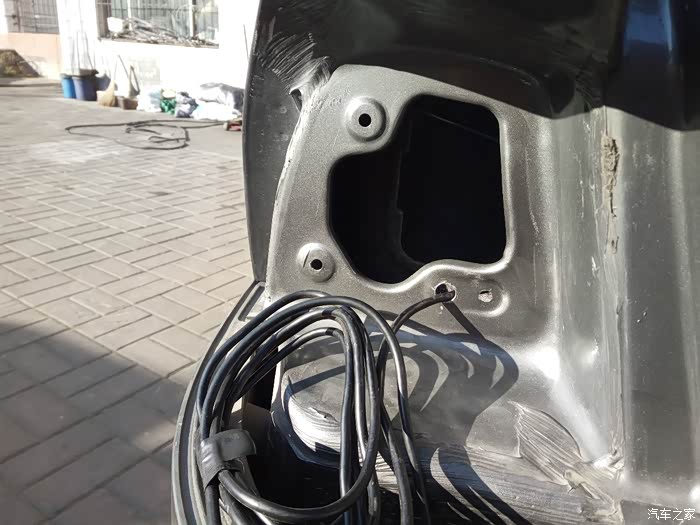

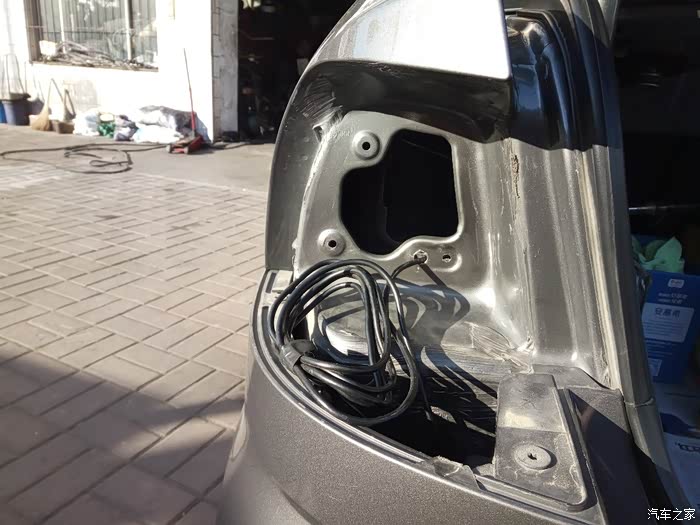

左后尾灯由三颗8#螺丝固定，本身就多出一个孔，线就从这个多的孔里穿过来，与拍照风摄像头对接。

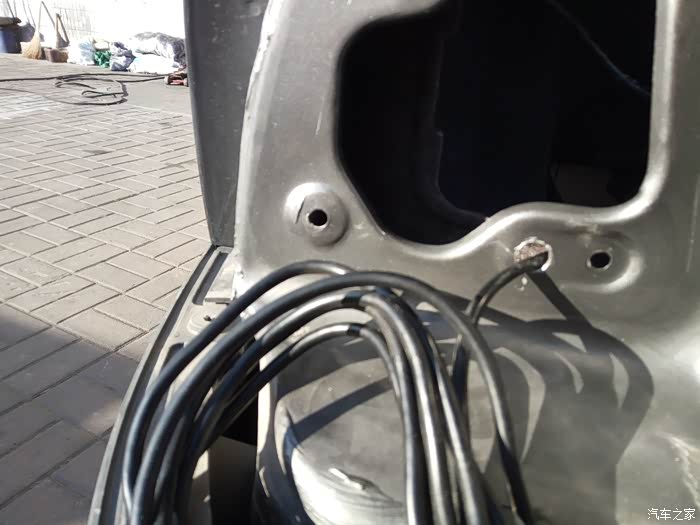

孔相对小，用电钻扩大了孔洞，线穿过来，沿着边角顺下去就可以了。

与牌照灯摄像头对接好，后尾灯原位安装就可以了。安装后不高也不低，不偏也不离。和原来一样。希望对大家有所帮助。

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2016-12-02 21:03:34 IP 沙发
我的是橡皮控哪里搞进来的
回复0

举报
#提车分享#3月分享提车作业，立即获得300元现金红包！
2016-12-02 22:44:35 IP 板凳
及时雨啊，明天正准备接倒车影像的，从后排到后备箱的线怎么走的，倒车灯线怎么接的，麻烦指点一下
回复0

举报
2016-12-02 22:49:37 IP 地板
我的4儿子安的，的确都很好，线路全都藏起来了，而且也是从尾灯走的，花点钱的确要专业些
回复0

举报
2016-12-02 22:58:10 IP
后备箱就可以走线的
回复0

举报
2016-12-02 23:19:07 IP
雪豹小小队 2016/12/02 22:44:35 发表在板凳
及时雨啊，明天正准备接倒车影像的，从后排到后备箱的线怎么走的，倒车灯线怎么接的，麻烦指点一下
我从驾驶位置开始走的，拆开门槛盖板，用手向上掰就可以了，里面都是卡扣。顺着门槛走到后座，把后座放到就可以进到后备箱里了，然后将小赛进后备箱内衬里，拆了左后尾灯，把找穿出来，摄像头我用的牌照灯式的，将原牌照灯用扁嘴螺丝刀翘下来，分离灯泡，从拍照灯穿铁丝将数据线与摄像头对接就可以了。
回复0

举报
2016-12-02 23:21:04 IP
tjfzjjs 2016/12/02 22:58:10 发表在 4楼
后备箱就可以走线的
尝试过，但是要捅破橡皮堵头才可以。
回复0

举报
2016-12-02 23:22:14 IP
BORA宝来bora宝来 2016/12/02 22:49:37 发表在地板
我的4儿子安的，的确都很好，线路全都藏起来了，而且也是从尾灯走的，花点钱的确要专业些
我是自己穿的，我哥是搞汽修的，在旁指导。
回复0

举报
2016-12-02 23:27:56 IP
风啸云涌雪飞扬 2016/12/02 23:19:07 发表在 5楼
我从驾驶位置开始走的，拆开门槛盖板，用手向上掰就可以了，里面都是卡扣。顺着门槛走到后座，把后座放到就可以进到后备箱里了，然后将小赛进后备箱内衬里，拆了左后尾灯，把找穿出来，摄像头我用的牌照灯式的，将原牌照灯用扁嘴螺丝刀翘下来，分离灯泡，从拍照灯穿铁丝将数据线与摄像头对接就可以了。
摄像头的线从尾灯小孔怎么穿的过去，不是还有个黄色的接头吗？
回复0

举报
2016-12-02 23:32:59 IP
雪豹小小队 2016/12/02 23:27:56 发表在 8楼
摄像头的线从尾灯小孔怎么穿的过去，不是还有个黄色的接头吗？
整个牌照灯都撬下来，连同灯座一起。
回复0

举报
2016-12-02 23:44:43 IP
风啸云涌雪飞扬 2016/12/02 23:32:59 发表在 9楼
整个牌照灯都撬下来，连同灯座一起。

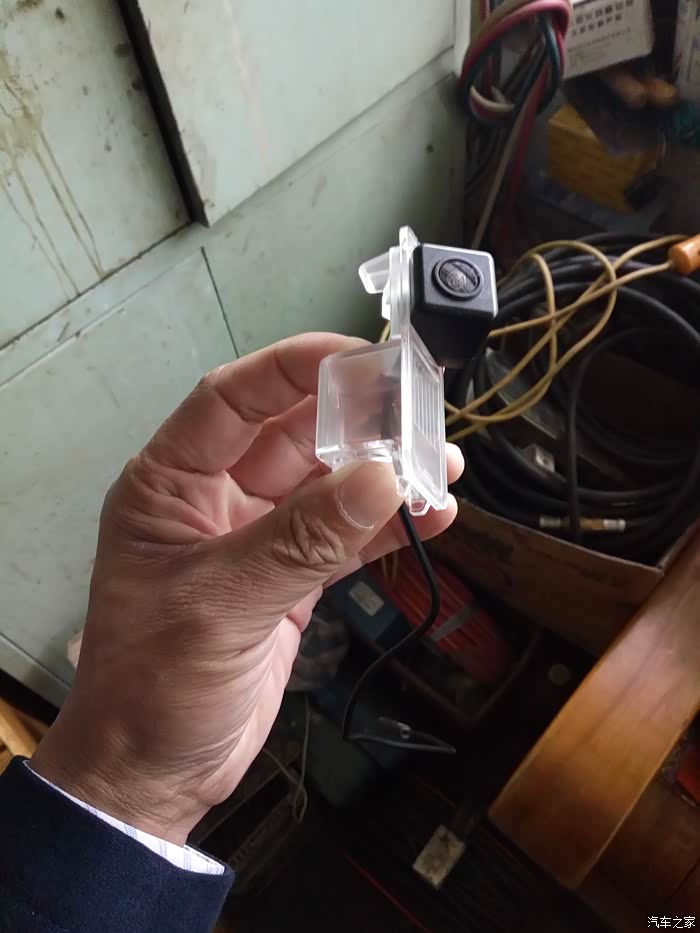

就这种摄像头
回复0

举报
2016-12-03 08:45:35 IP
风啸云涌雪飞扬 2016/12/02 23:32:59 发表在 9楼
整个牌照灯都撬下来，连同灯座一起。
我说的是从尾灯那个小孔走线，你不是拿电钻扩大了吗，不扩大还有别的办法吗
回复0

举报
2016-12-03 10:57:53 IP
风啸云涌雪飞扬 2016/12/02 23:22:14 发表在 7楼
我是自己穿的，我哥是搞汽修的，在旁指导。
嗯嗯
回复0

举报
2016-12-03 12:47:24 IP
雪豹小小队 2016/12/03 08:45:35 发表在 11楼
我说的是从尾灯那个小孔走线，你不是拿电钻扩大了吗，不扩大还有别的办法吗
没找到其他办法你可以从尾灯的空洞直接过来，这样估计上尾灯螺丝不好上，密封也不是太好吧
回复0

举报
2016-12-03 14:28:07 IP
风啸云涌雪飞扬 2016/12/03 12:47:24 发表在 13楼
没找到其他办法你可以从尾灯的空洞直接过来，这样估计上尾灯螺丝不好上，密封也不是太好吧
我直接从尾灯空洞走了，没问题
回复0

举报
2016-12-03 14:42:37 IP
雪豹小小队 2016/12/03 14:28:07 发表在 14楼
我直接从尾灯空洞走了，没问题
那就好。图像有了吧。
回复0

举报
2016-12-03 16:47:10 IP
风啸云涌雪飞扬 2016/12/03 14:42:37 发表在 15楼
那就好。图像有了吧。
有了，成功
回复0

举报
2016-12-05 11:14:47 IP
本楼已被删除查看详情我要申诉
2016-12-07 19:28:45 IP
本楼已被删除查看详情我要申诉
2017-01-13 22:02:35 IP
BORA宝来bora宝来 2016/12/02 22:49:37 发表在地板
我的4儿子安的，的确都很好，线路全都藏起来了，而且也是从尾灯走的，花点钱的确要专业些
请问你是自己某宝上淘好了东西让4s装的，还是全部都在4s解决的？
回复0

举报
2017-01-13 23:09:05 IP
这个不用拆尾灯吧，直接后备箱就可以了
