昂科威提升音响音质效果,加装低音炮,四门加装高音喇叭
1 9 发布于 湖南 2023-12-16 22:40:04 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
昂科威喇叭有主动降噪功能,为了保持不影响原车降噪功能,四门增加高音喇叭增强高音效果,从降噪模块前端截取中控主机低电平音频信号给低音功放模块,增强低频效果,这样是两个单独的回路相互不影响,而且放音乐时候还能同时工作。其他声音一切正常。

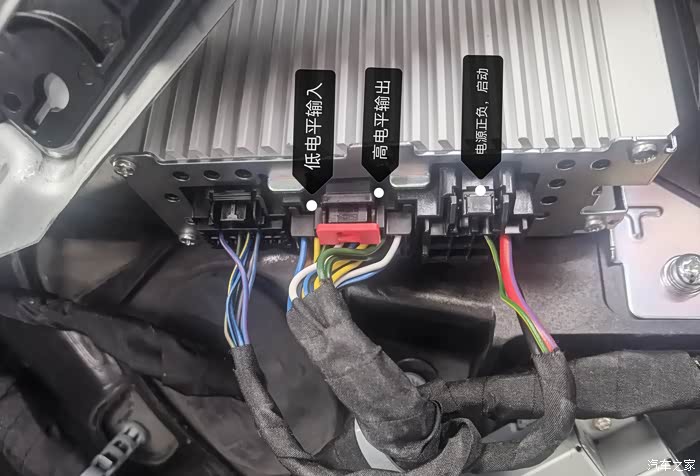

音频输入输出线束

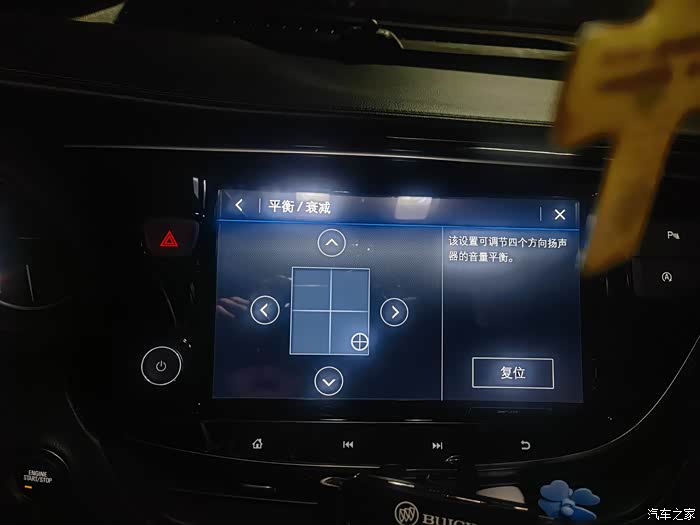

把中控调制单独喇叭出声

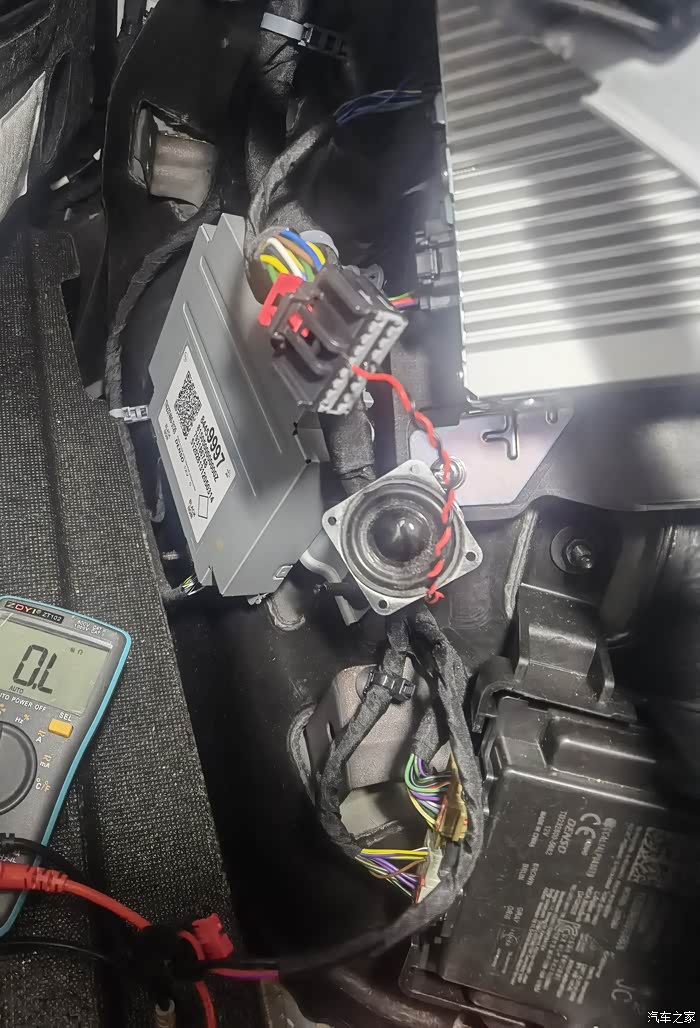

用小喇叭试声音判别声道

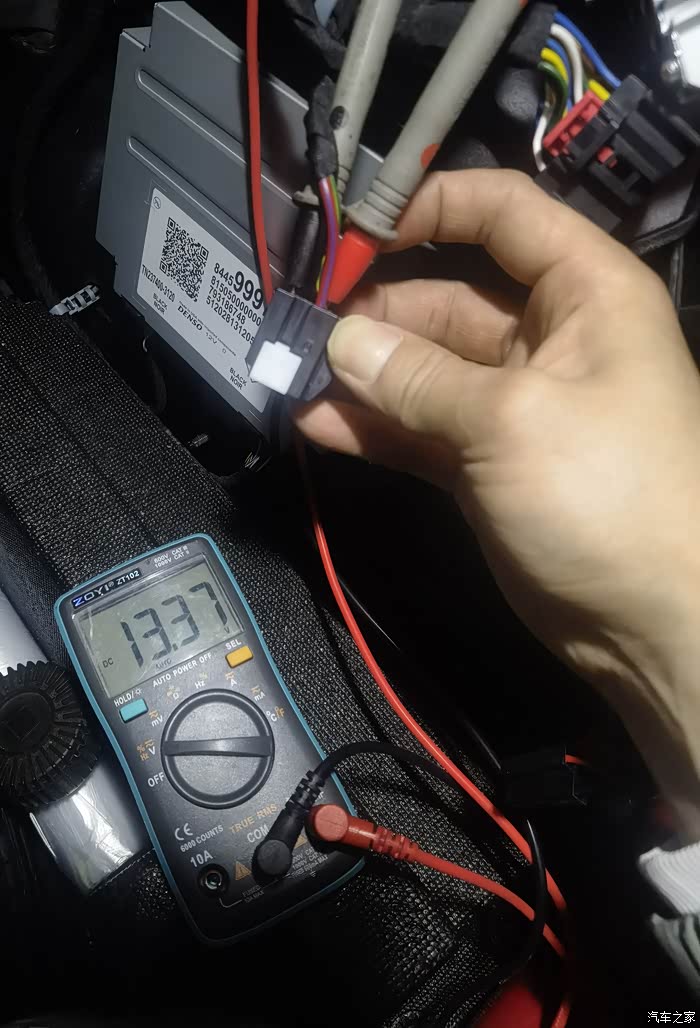

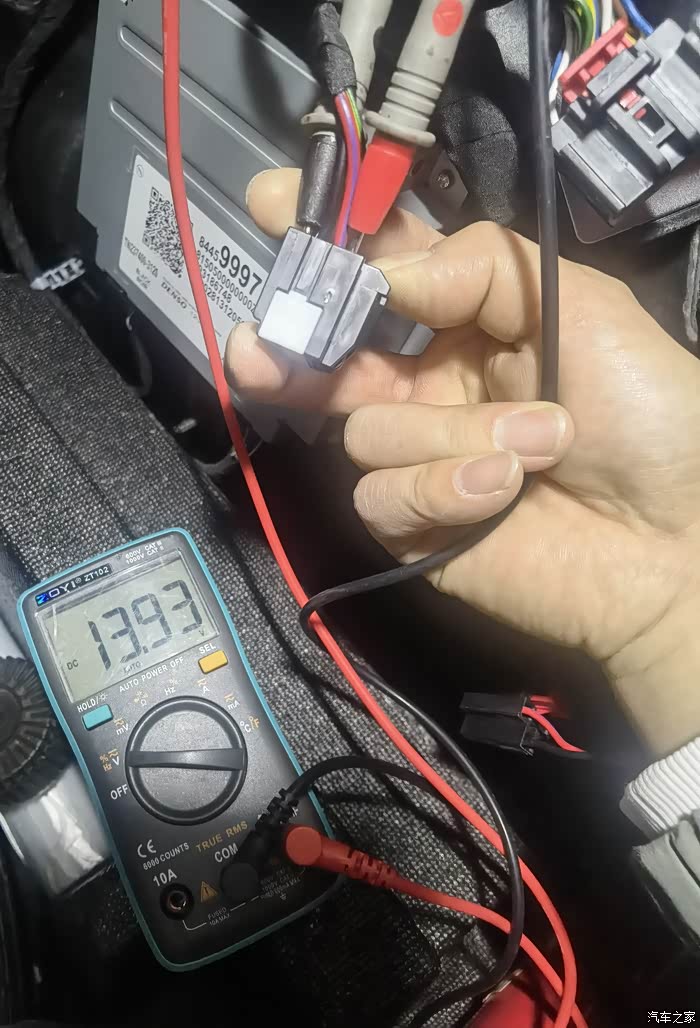

这是电源插头测电压

判别常电正12V线,启动REW正12V线,负极线

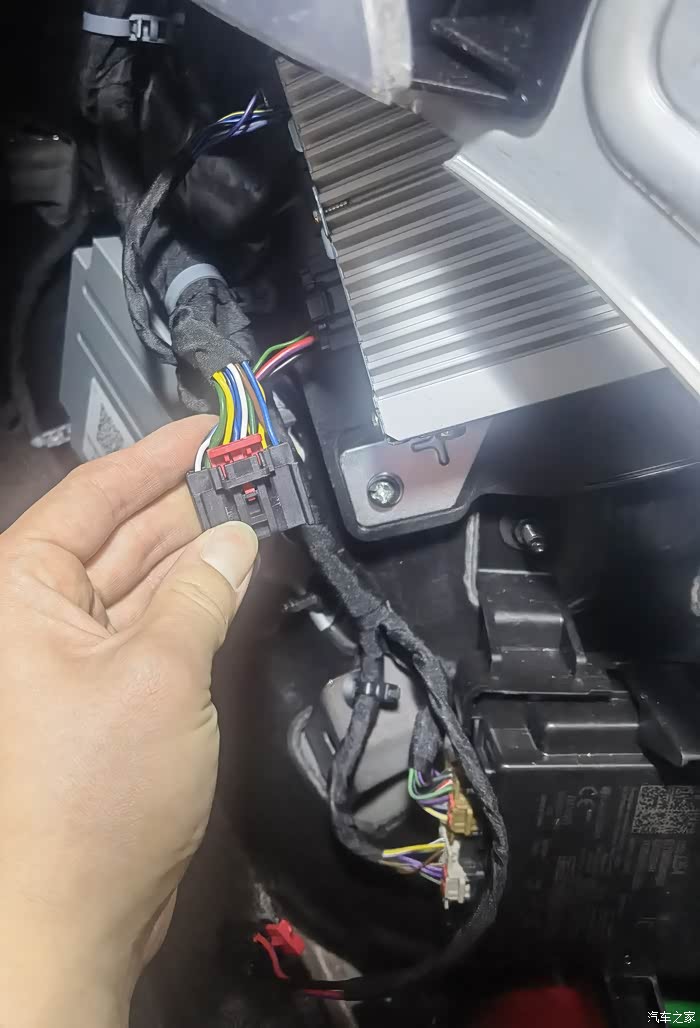

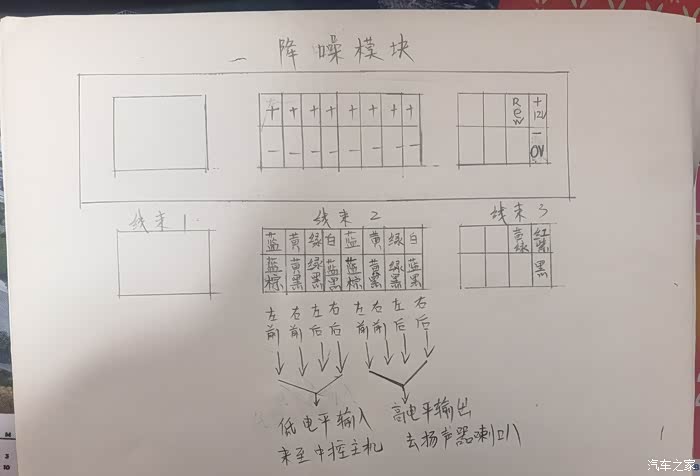

这是判断出来降噪模块线束作用。

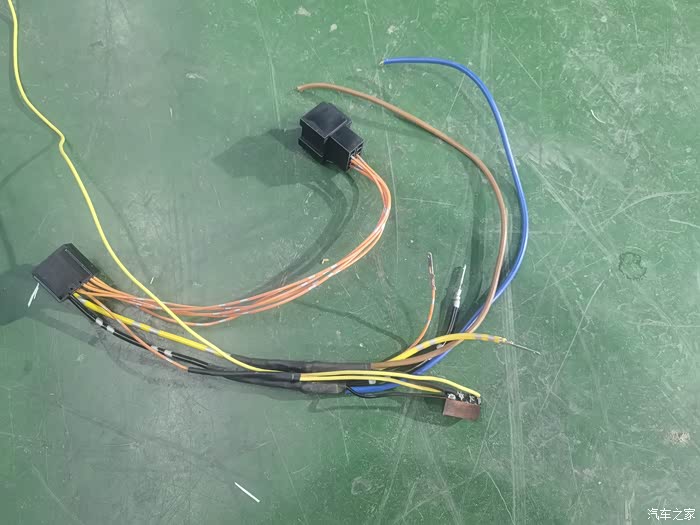

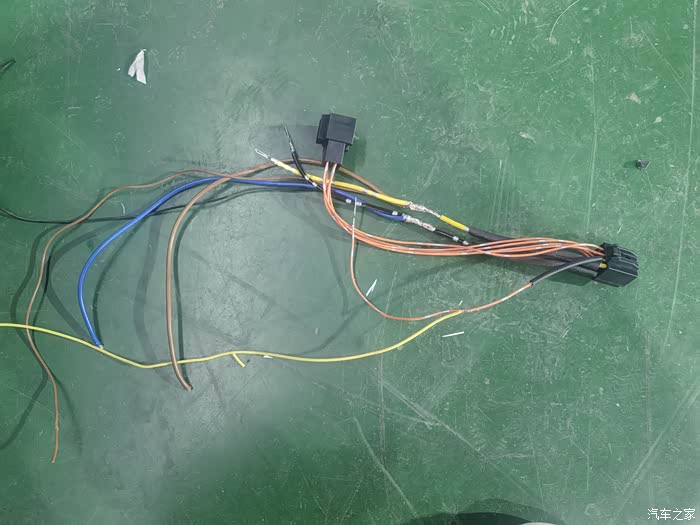

首先准备降噪模块并联音频线束;低音功放电源供电线束

低音功放电源并联取电线束

担心中控主机REW启动线同时启动降噪模块和低音功放信号拉低无法同时启动,REW线控制12V继电器启动低音功放

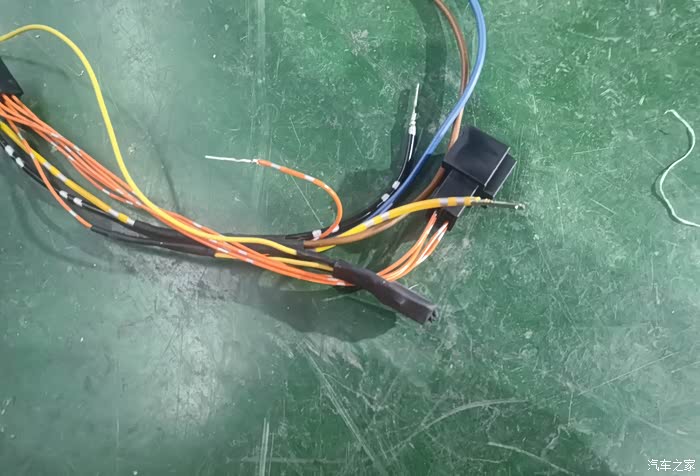

这是降噪模块四声道音频截取线低音功放只取后左右声道,前左右声道线备用

绒布包扎好

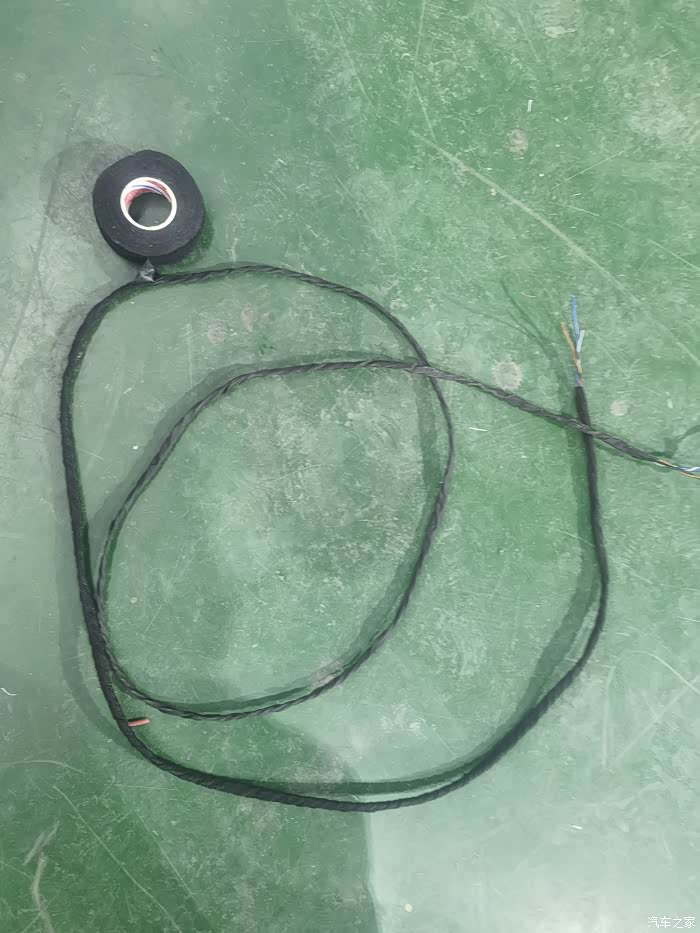

准备低音功放音频线束和电源线束

音频线采用两芯0.75平方铜线双绞消除干扰,电源线多股铜线2.5平方两根,一根0.75平方铜线启动信号

绒布包扎消音

低音炮的线束,准备放线到后座底部

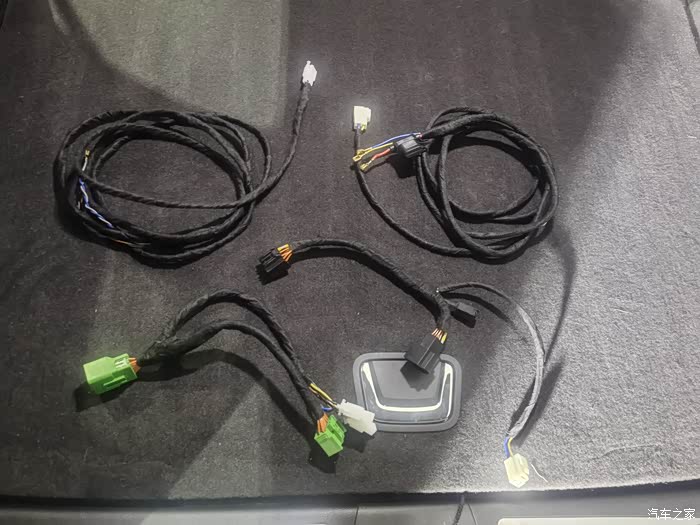

线束都准备好

拆后备箱

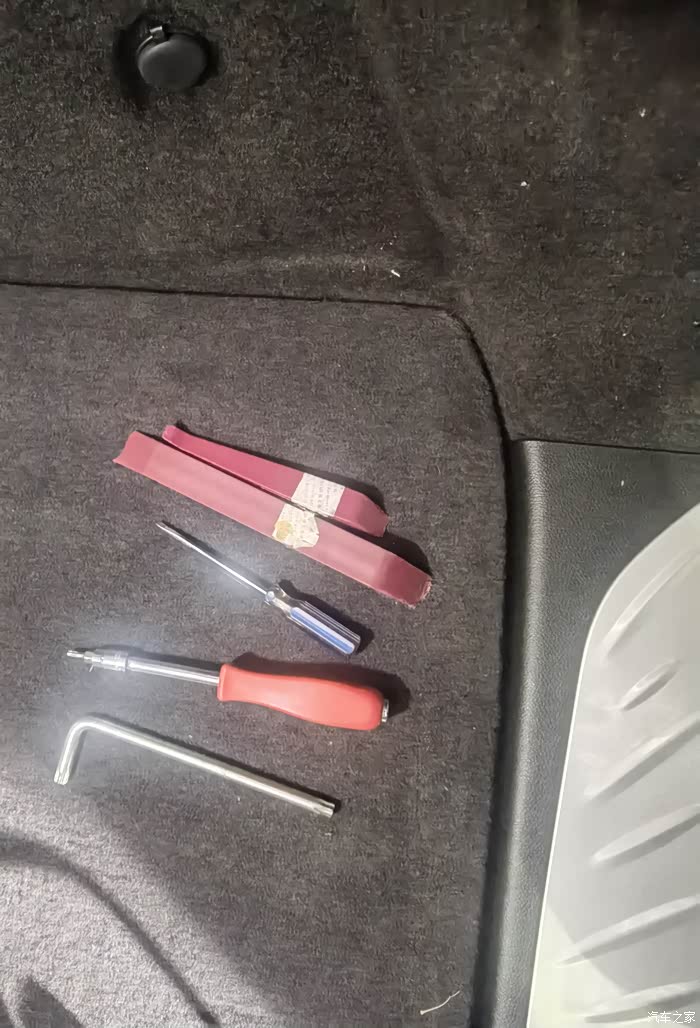

拆卸工具

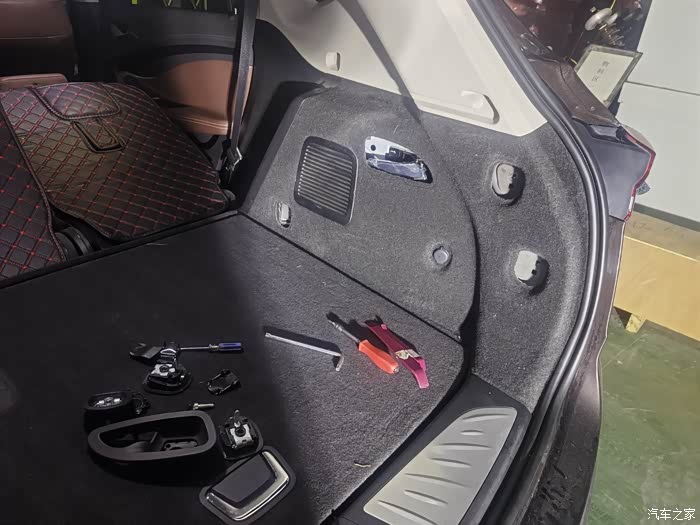

先拆下三个拉坏螺丝,座位放倒拉手螺丝

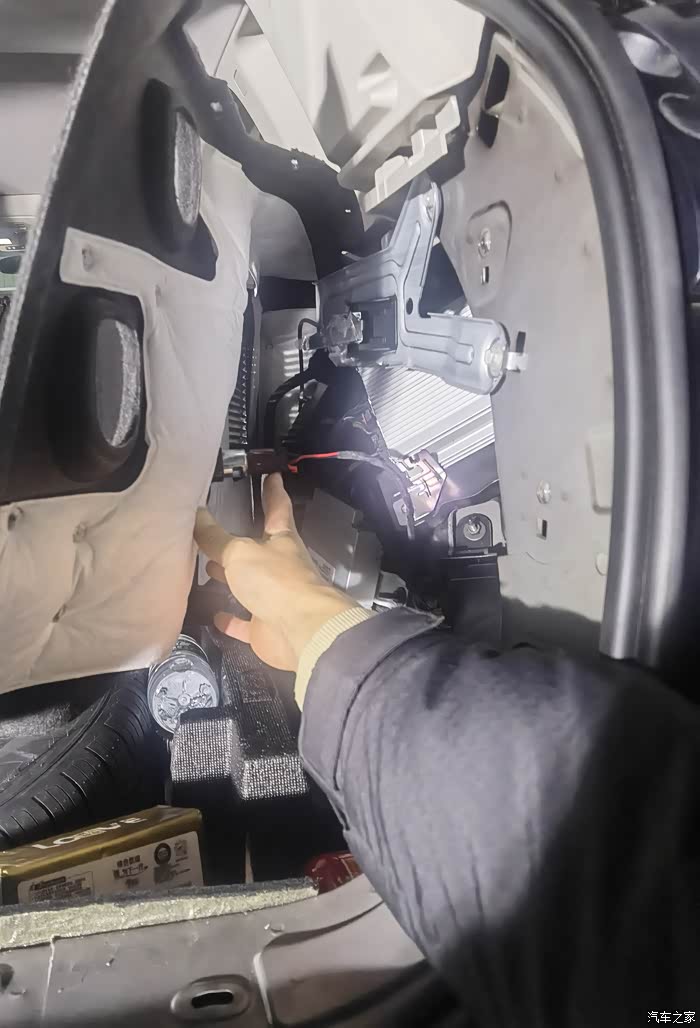

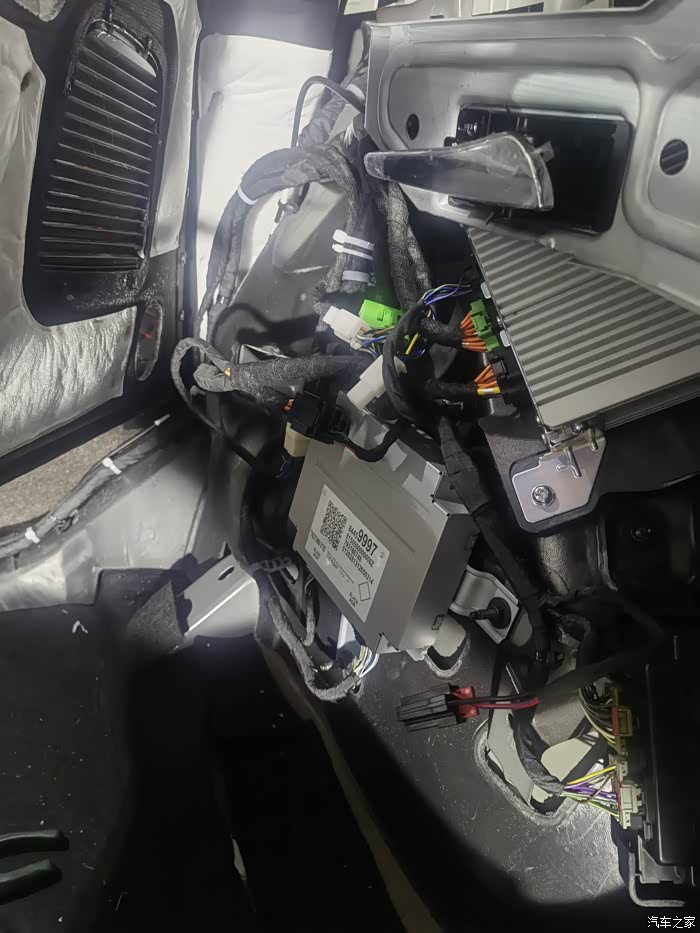

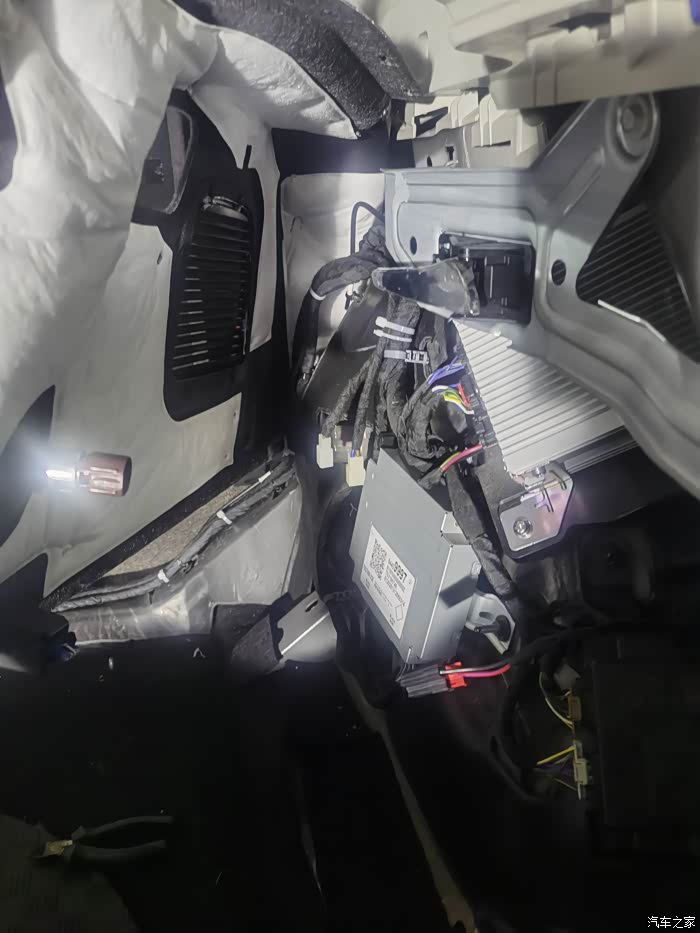

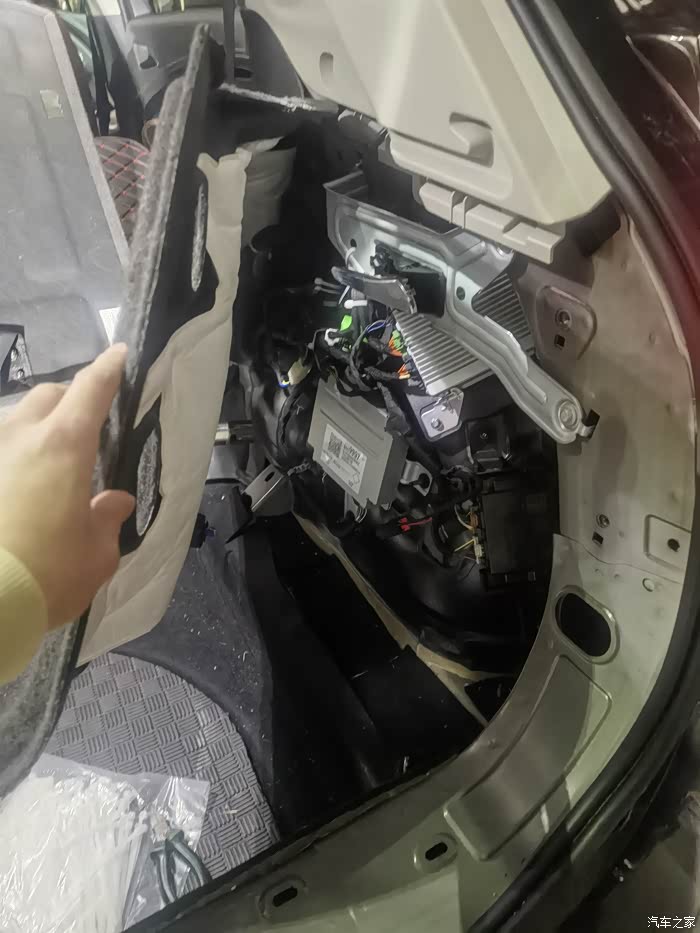

拉开绒布板,看到降噪模块

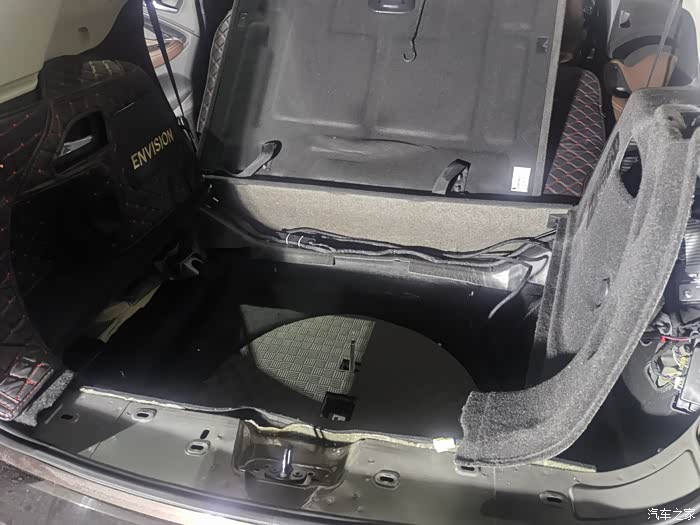

敷设线束

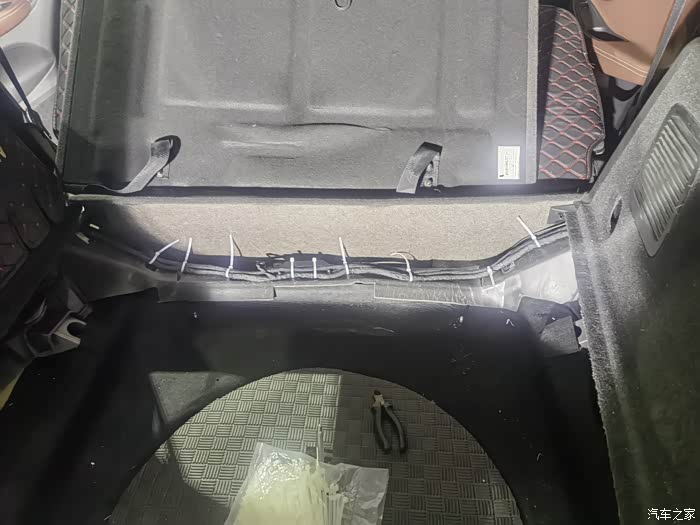

绑扎线束

线束插头拉到模块旁

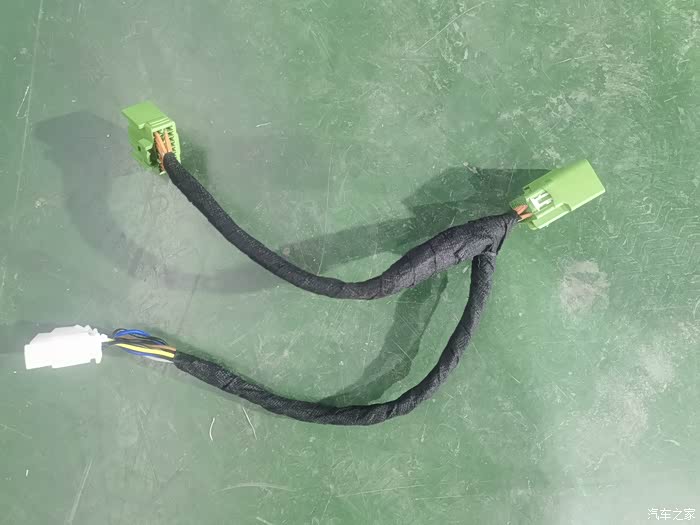

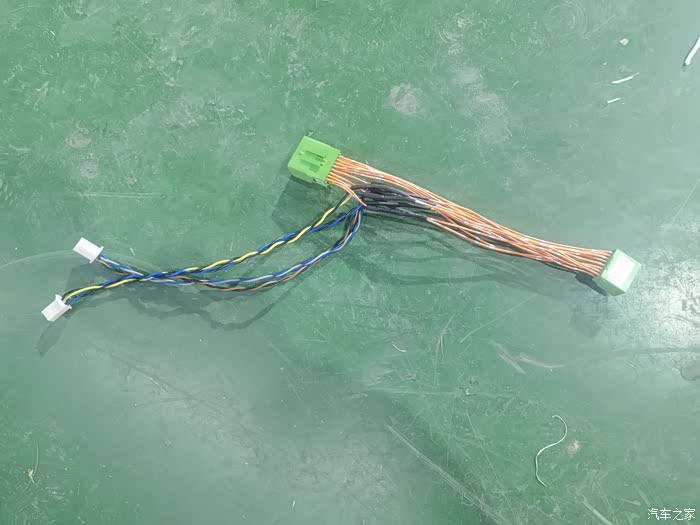

把两条降噪模块转接线束对插

绑扎插头固定

恢复卡扣螺丝

这头接好电源插头、保险丝、音频转接莲花头

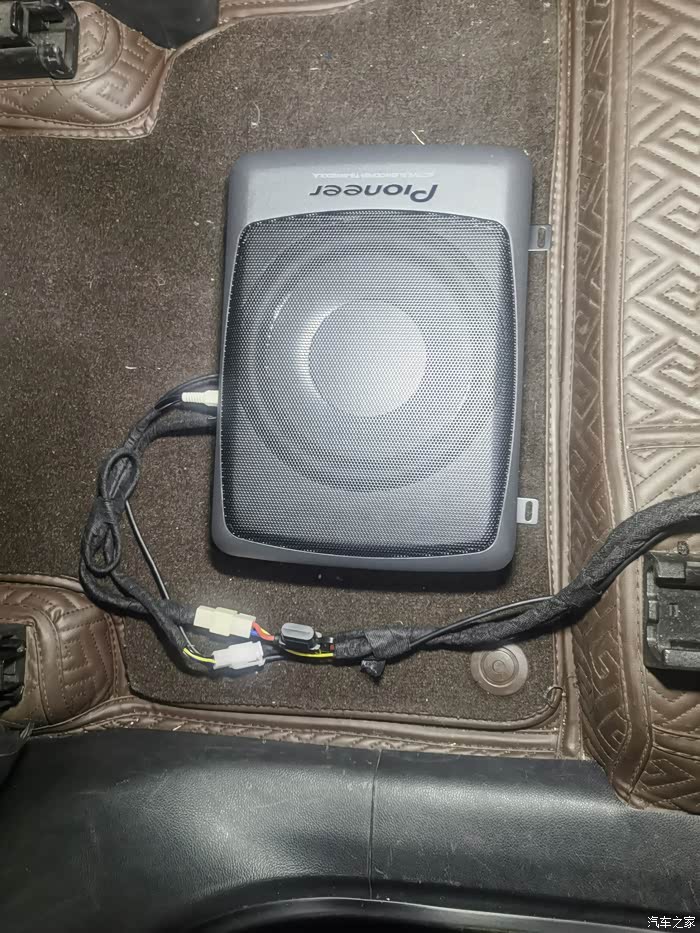

放在后座底下很合适

接下啦装四门高音

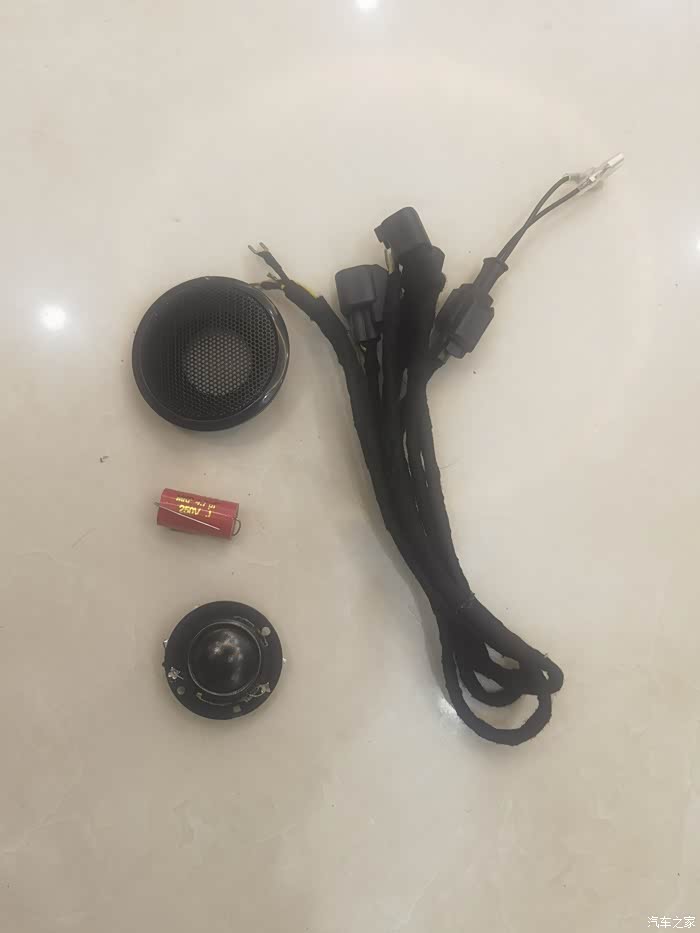

准备4套材料

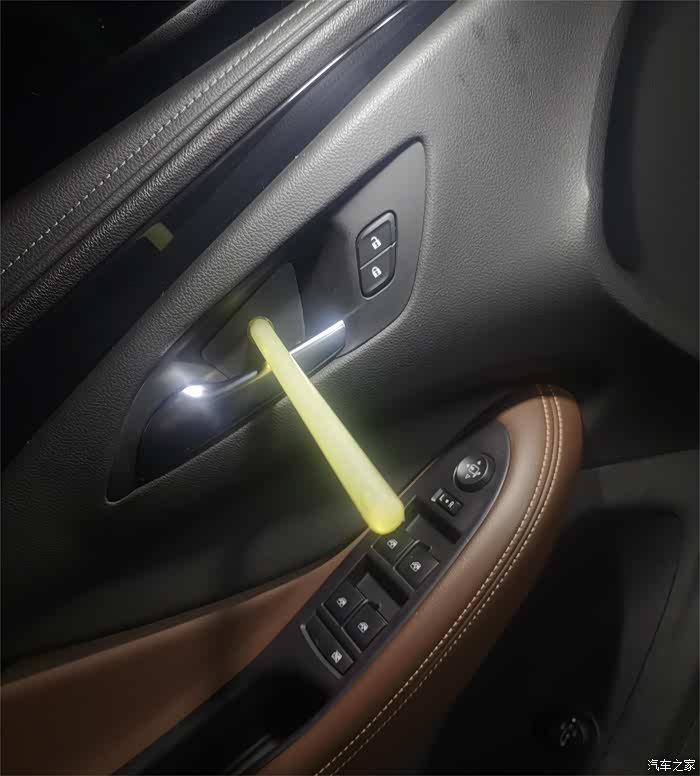

盖板撬不下来胶棒拆盖板

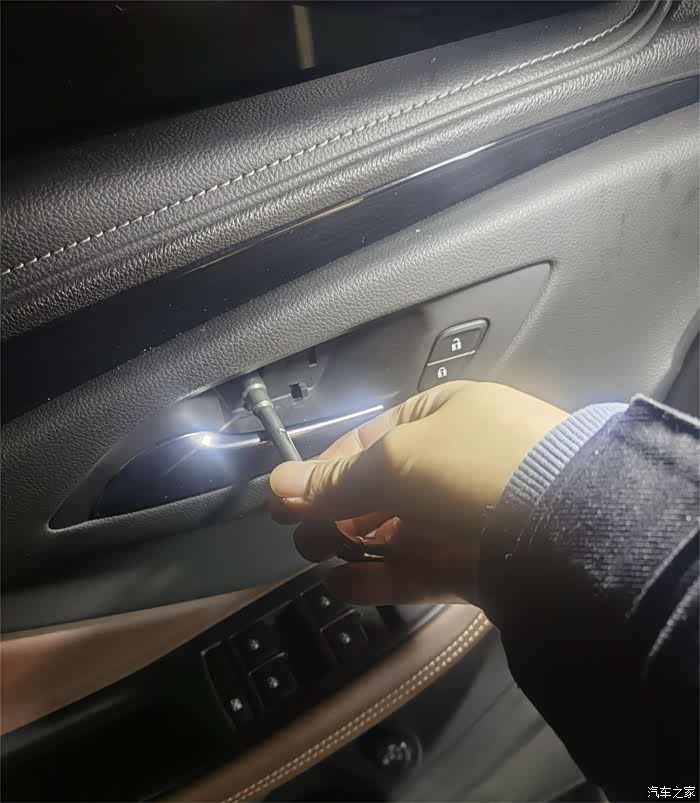

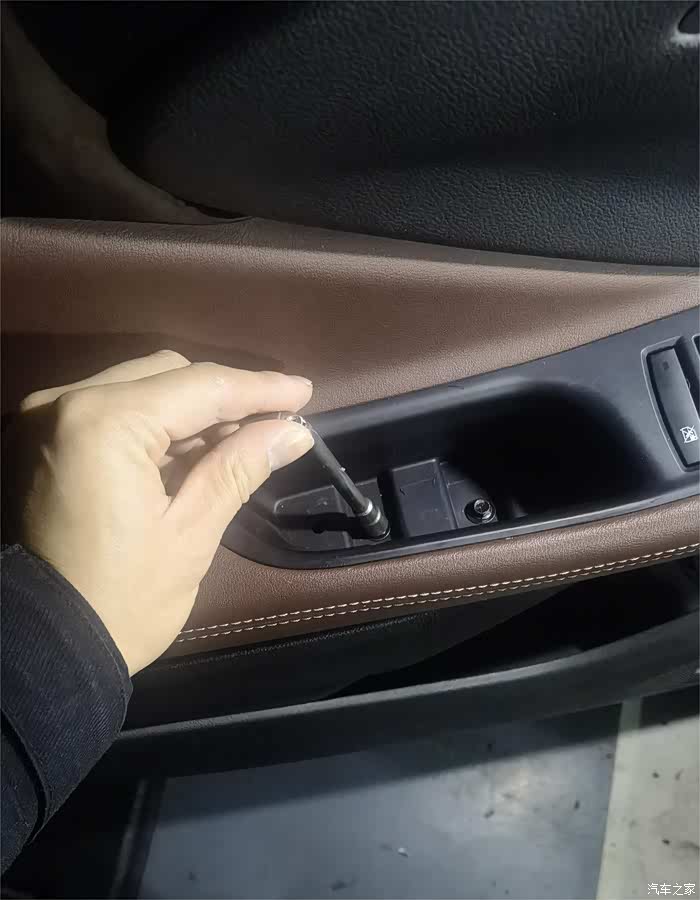

拆螺丝

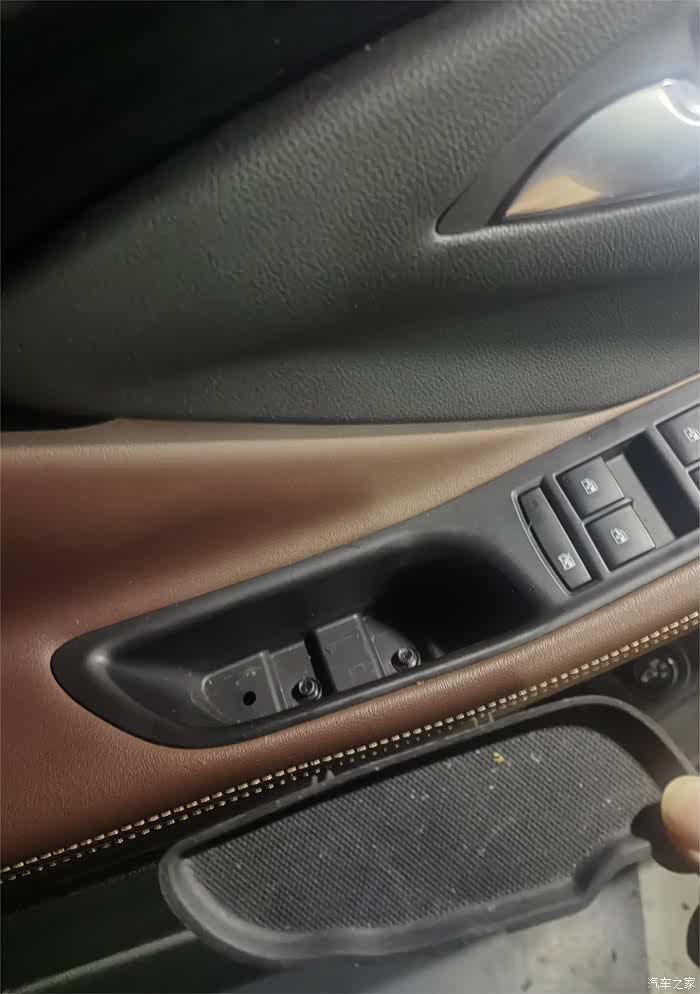

这里两颗螺丝

拆螺丝

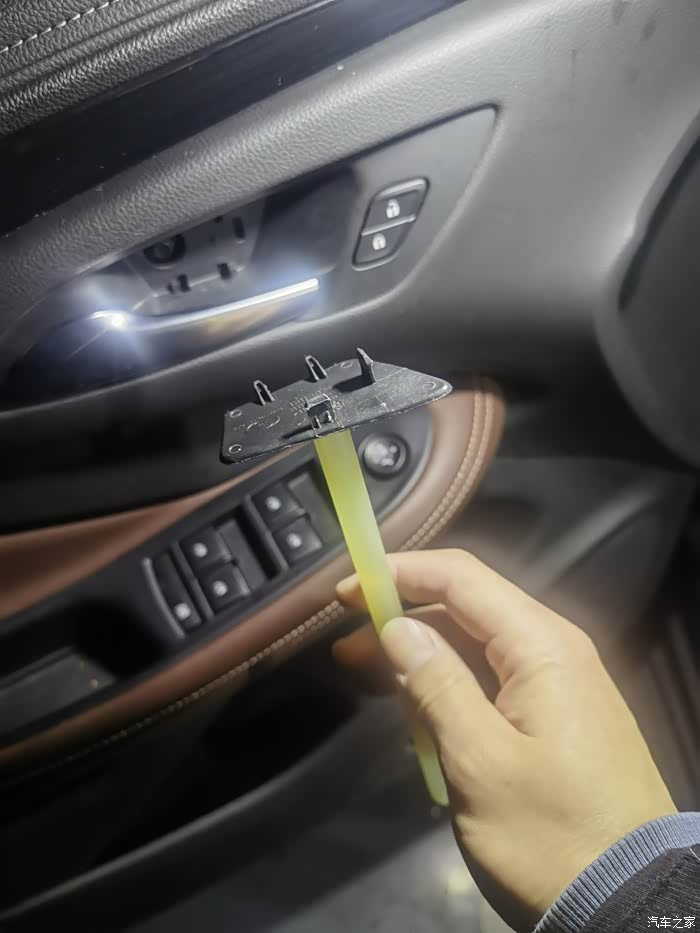

玻璃升降开关撬开取下

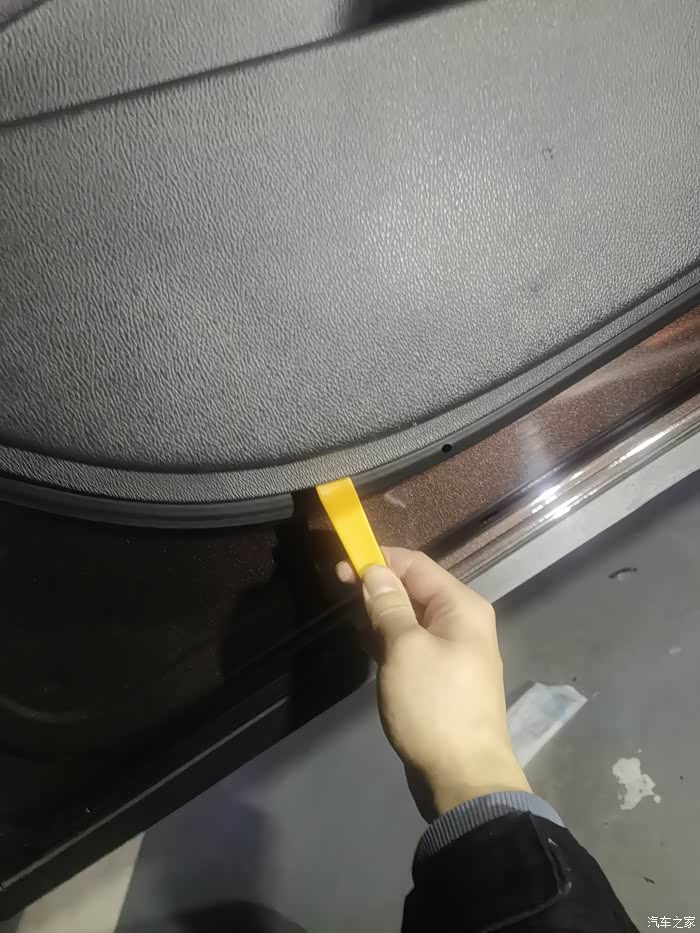

从底部撬开缝隙

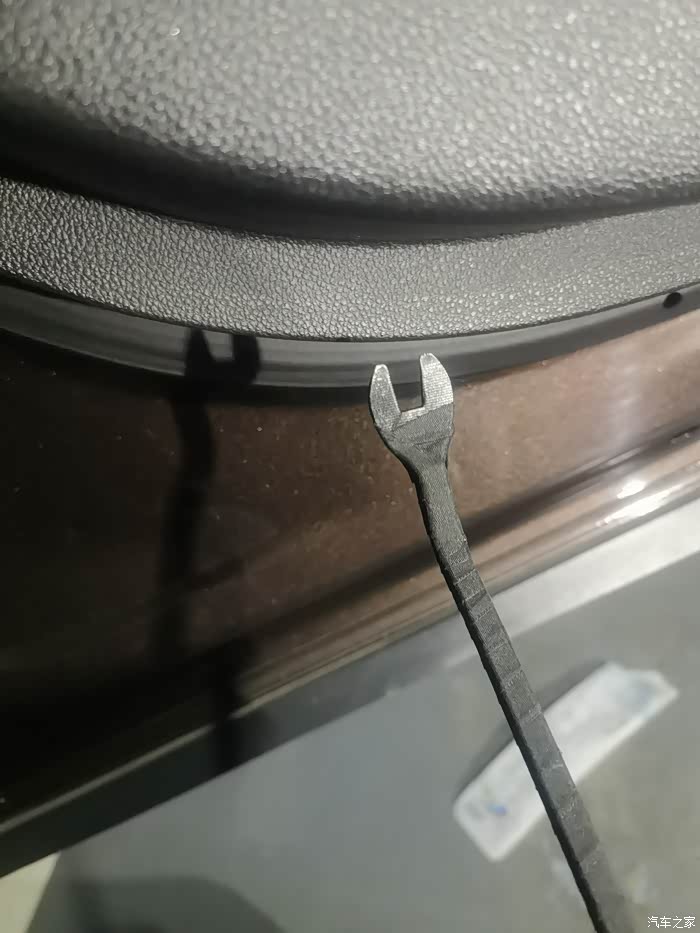

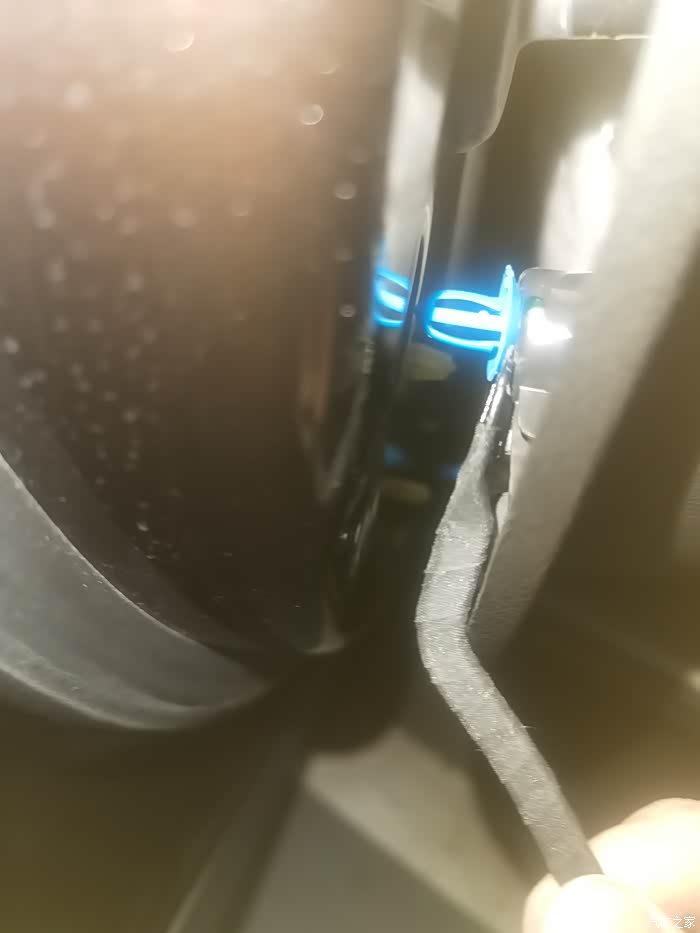

卡子很紧,这个扳手撬很省力

撬开门板卡扣,把门板往上抬就下来了,也可以不拆下门板,门板向外撇开角度伸手进去操作,难度大不方便下手,但是门板拆下不好安装,非常难装最好不要拆下,主要是门板上边条卡扣难对上因为看不到只能凭感觉。

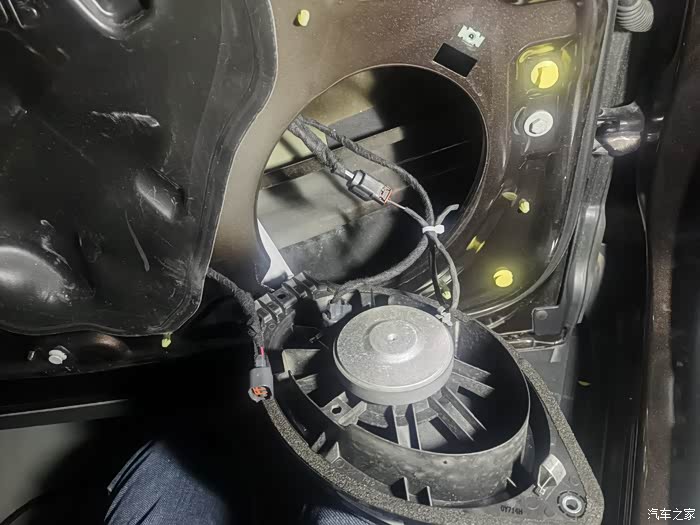

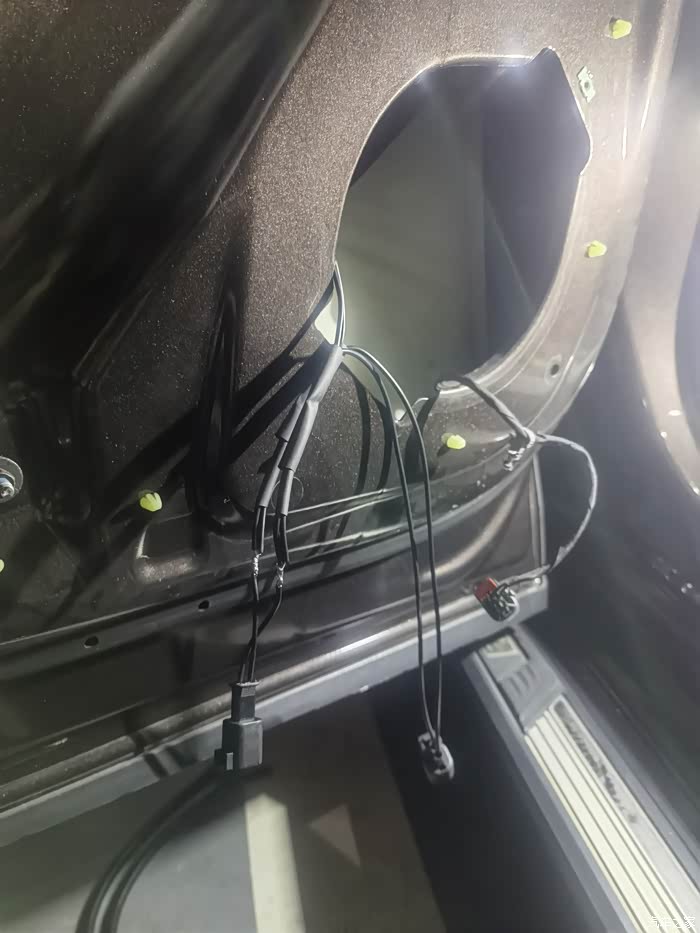

拆低音喇叭接线插头

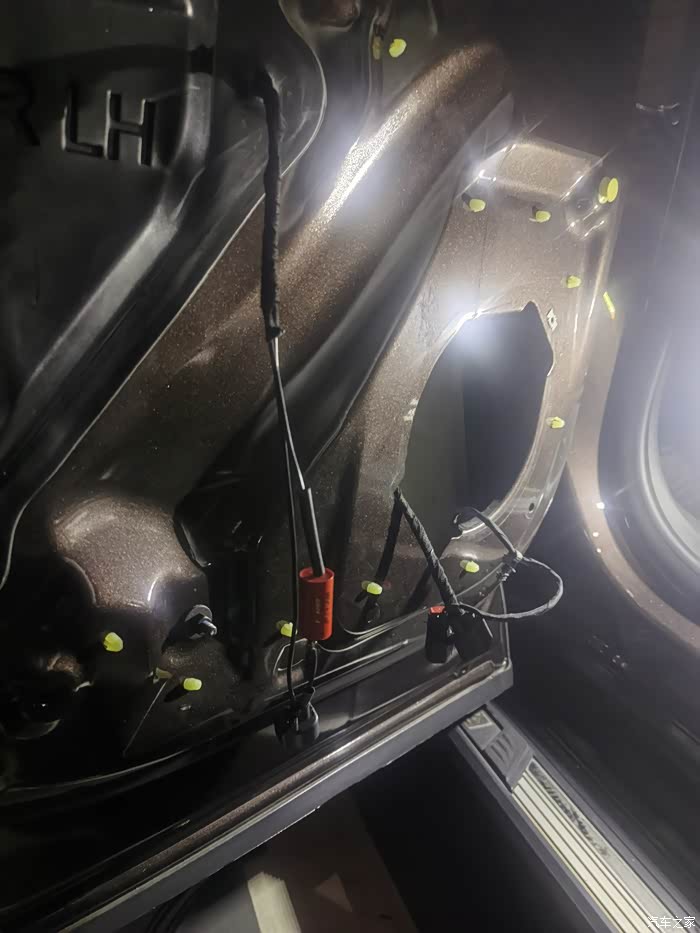

高音串接分频电容

插头插接装喇叭

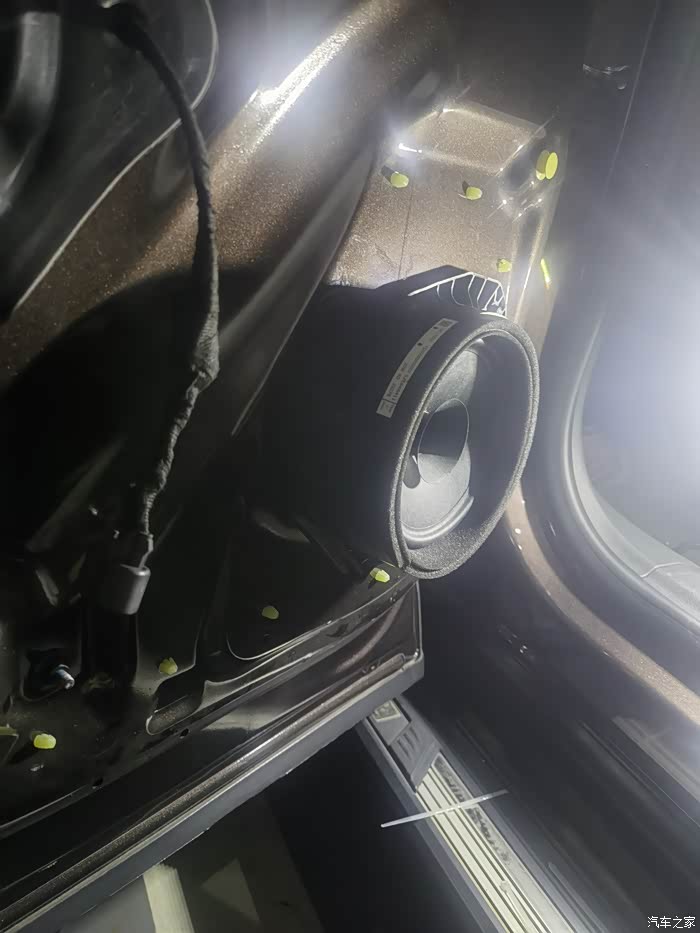

装喇叭,这是后门6.5.寸喇叭, 前门6*9喇叭忘记拍照

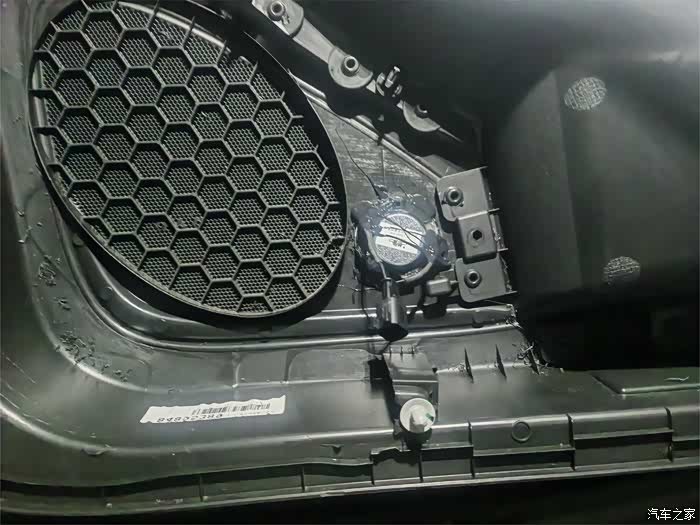

打孔装喇叭罩,焊接插头打胶

其他三张门步骤一样

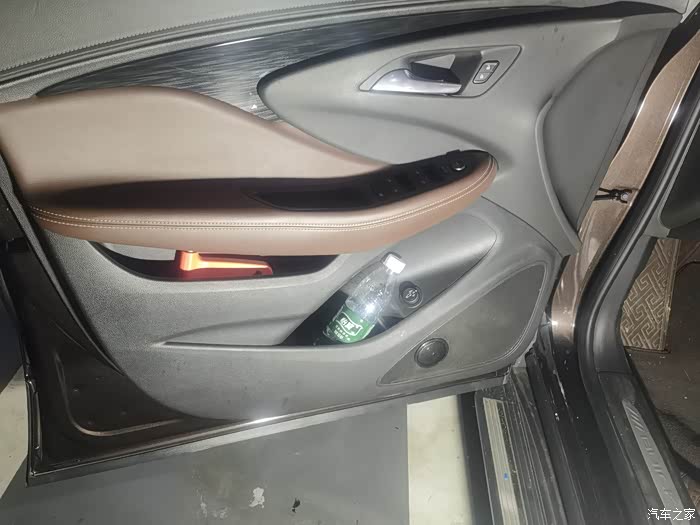

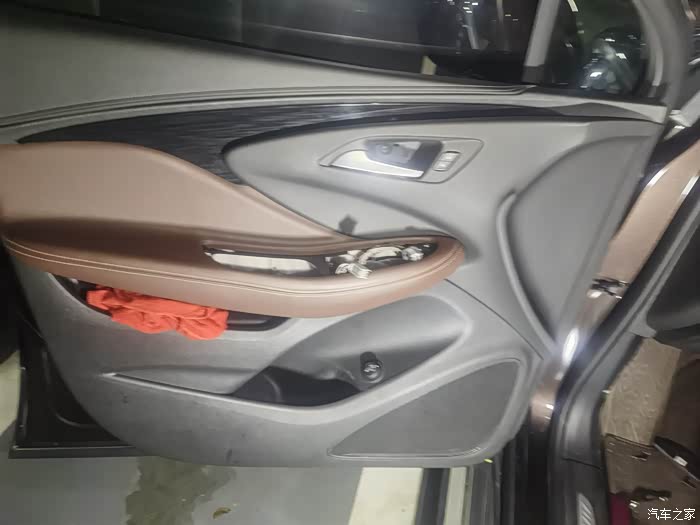

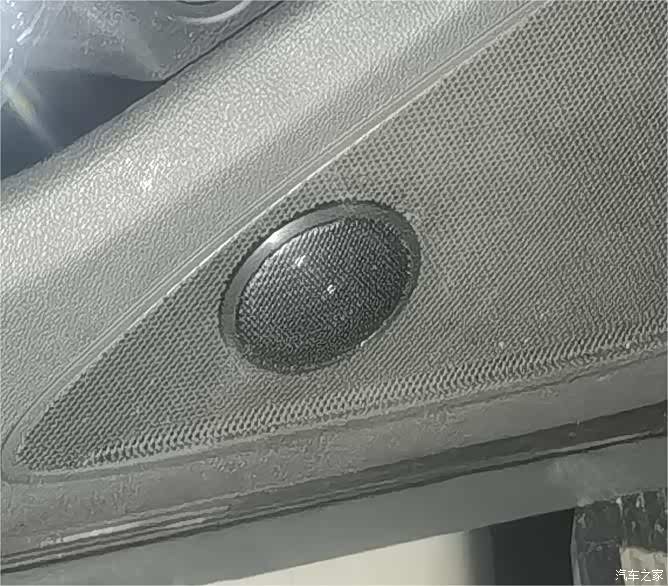

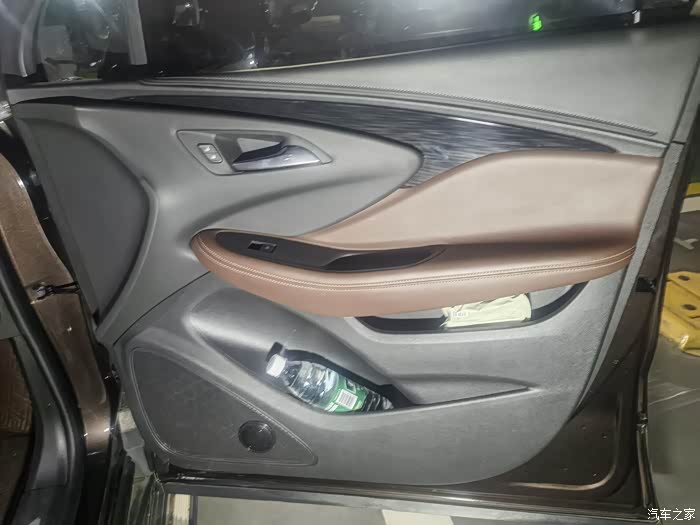

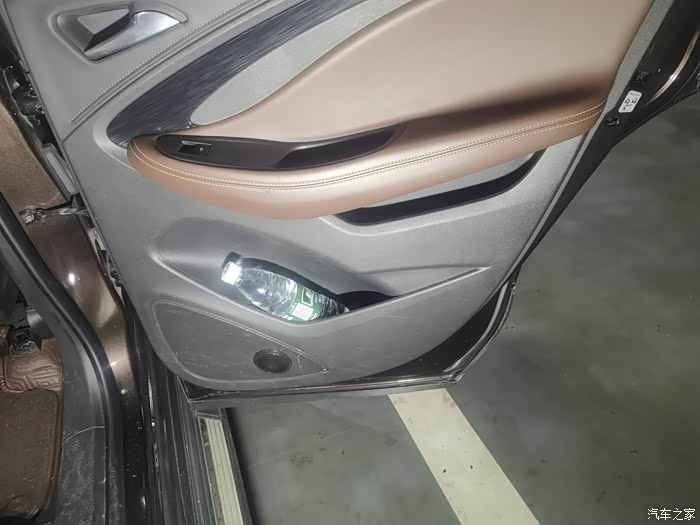

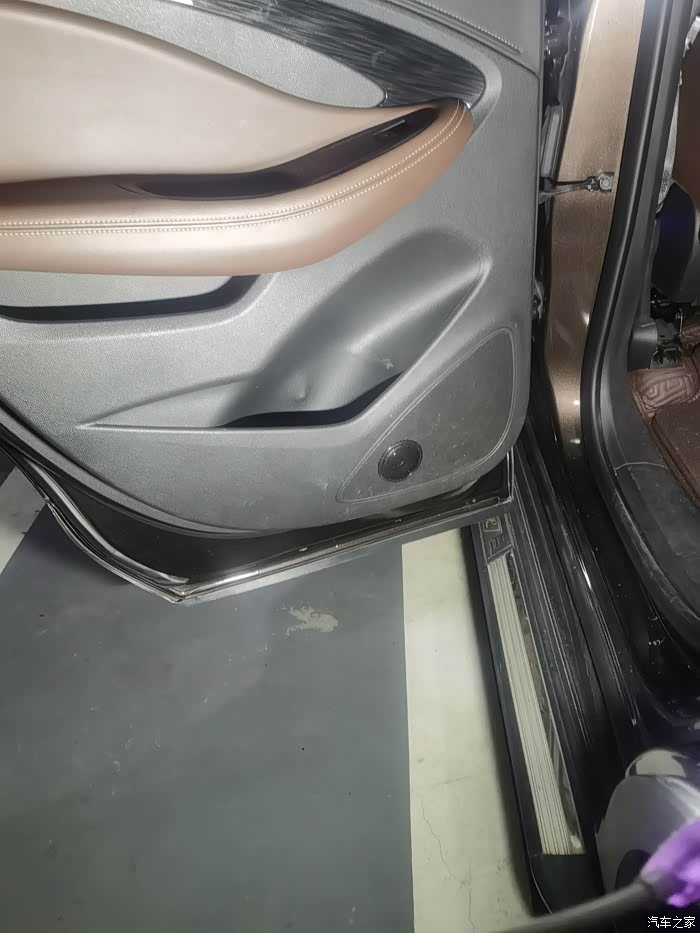

四门效果

方向盘加热去年已经安排上,最后全部改装完,音响效果非常给力,低音厚重,高音清晰,不管是人声还是DJ效果超级满意!低成本解决大问题
