荣威i5车内加装后尾箱开启键（升级版）带背光灯
相信有兴趣改车内后备箱开启键的车友也看过我之前的贴子了，我就不再从0说起了，下面直接告诉大家，加装带背光灯的按键如何接线。
如果没有看过我之前那个帖子（荣威i5加装后尾箱开启键)的，联系去看一下再来看这个帖子。

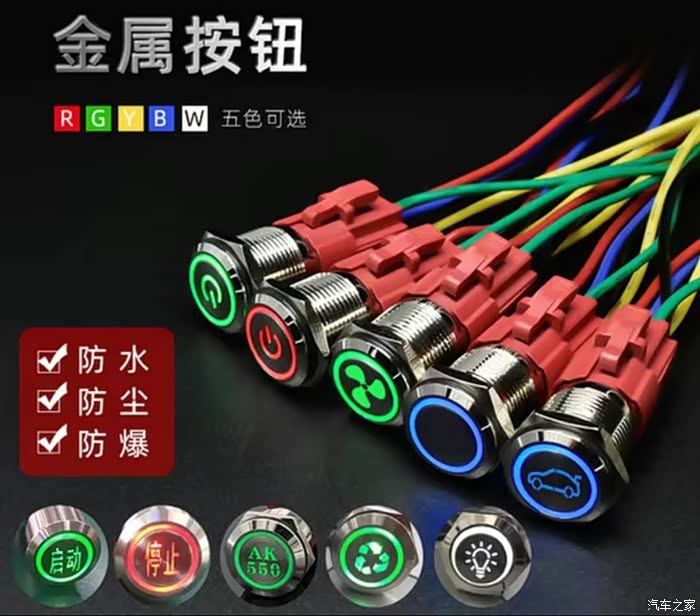

买一个16㎜带背光灯的自复位按钮，可以定制图案那种。
如果没有看过我之前那个帖子（荣威i5加装后尾箱开启键)的，联系去看一下再来看这个帖子。
买一个16㎜带背光灯的自复位按钮，可以定制图案那种。

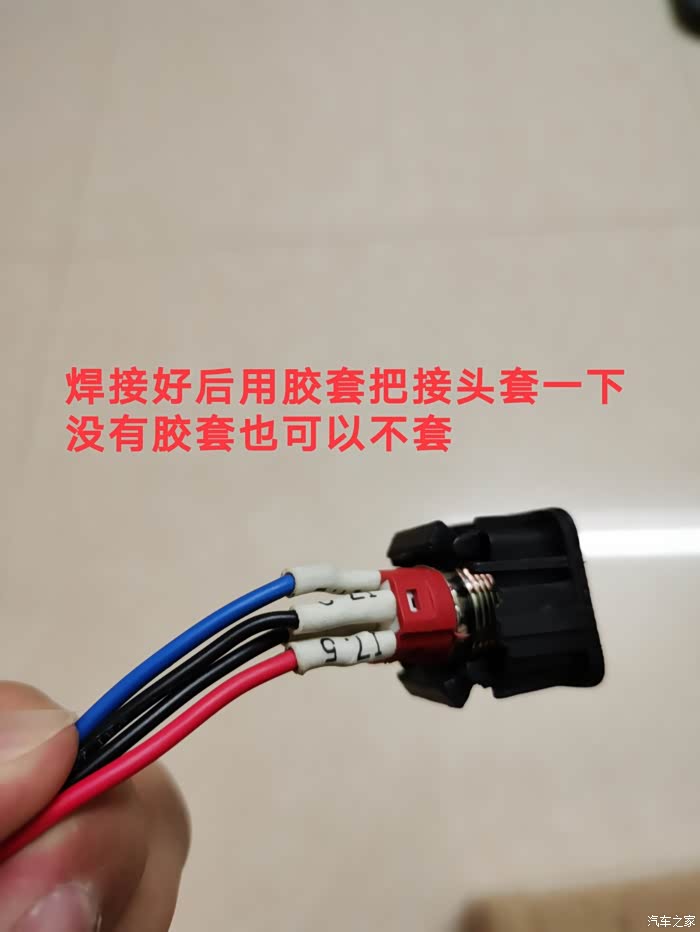

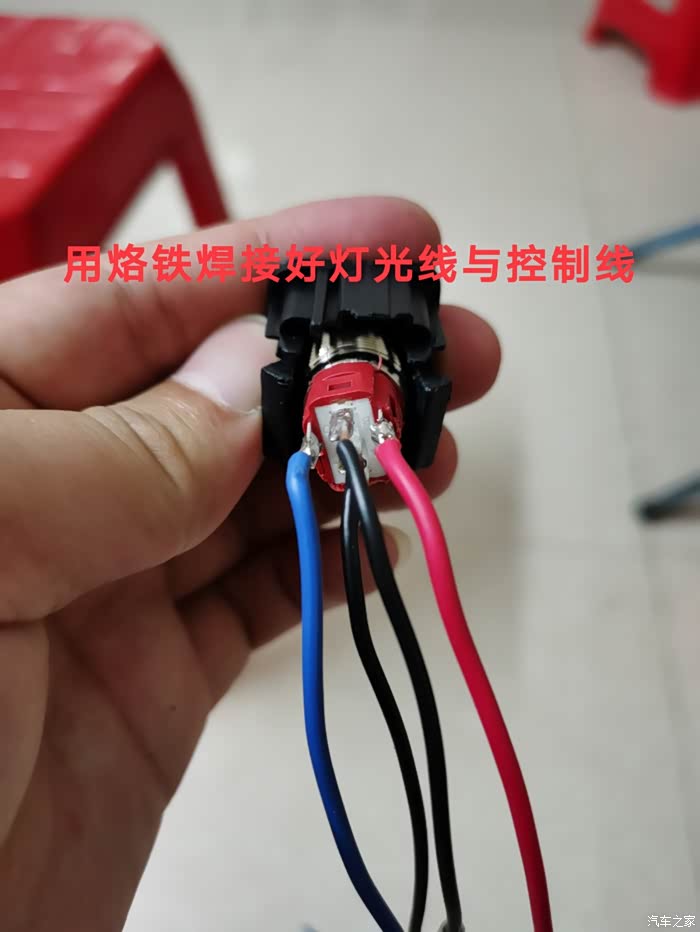

然后自己接线或者叫店家帮你焊好，线路图在下面。

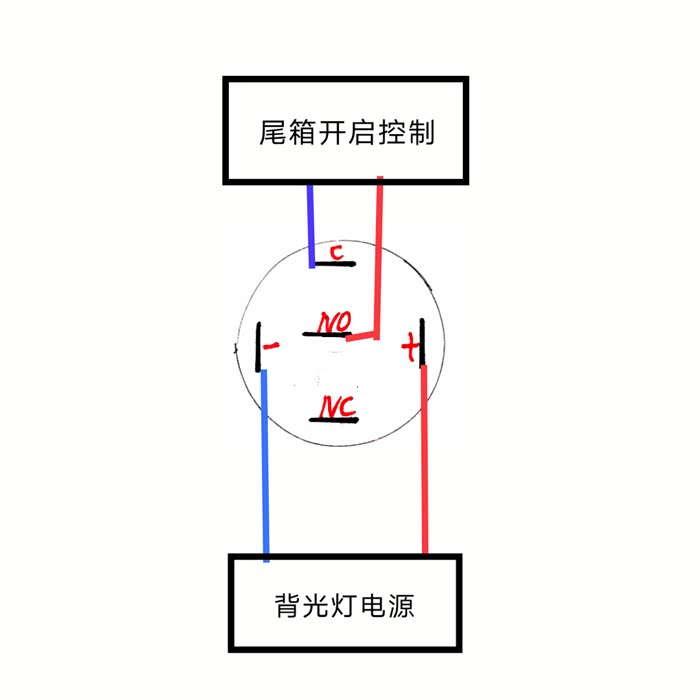

接法:灯脚2根 C脚 NO脚
接线图
接下来就是到车上接线了，下面就是接线方式
分为两个
1 背光灯
2 尾箱开启控制
1首先说背光灯接线

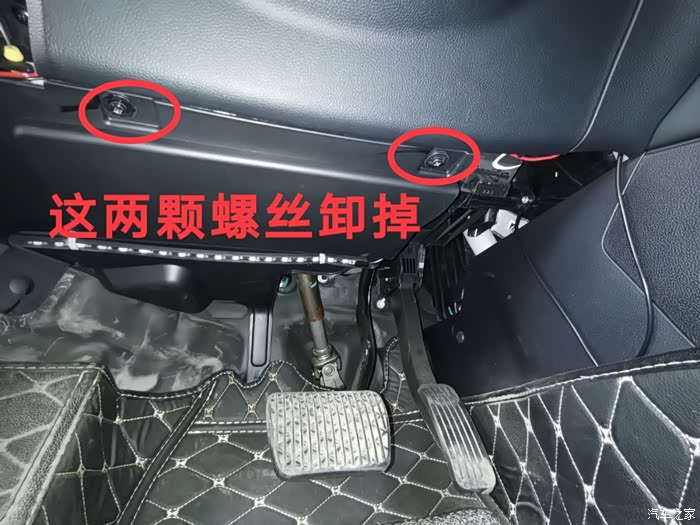

把刹车踏板上的盖板卸下来

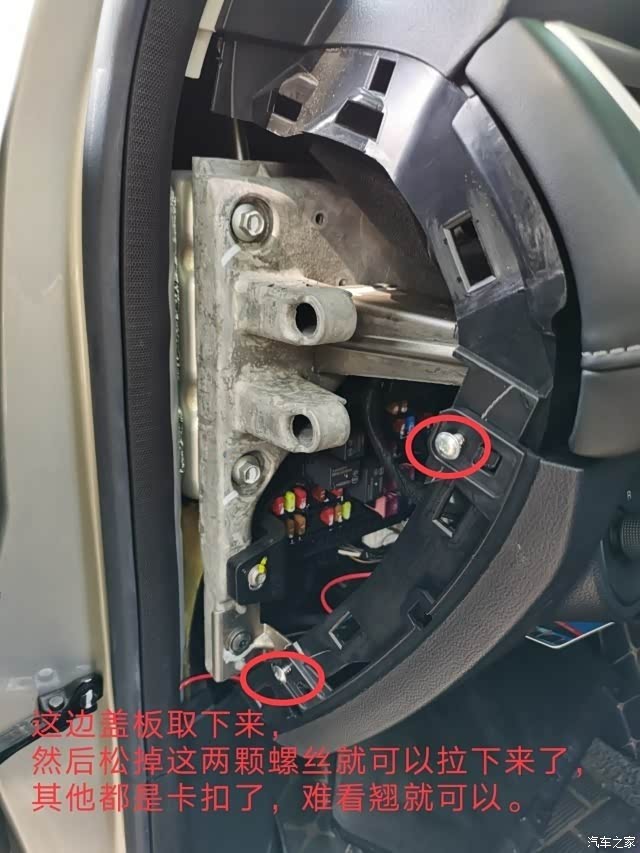

侧盖板翘出来，然后卸下两颗螺丝，然后这块板扣出来就可以看到驾驶室保险丝盒了。

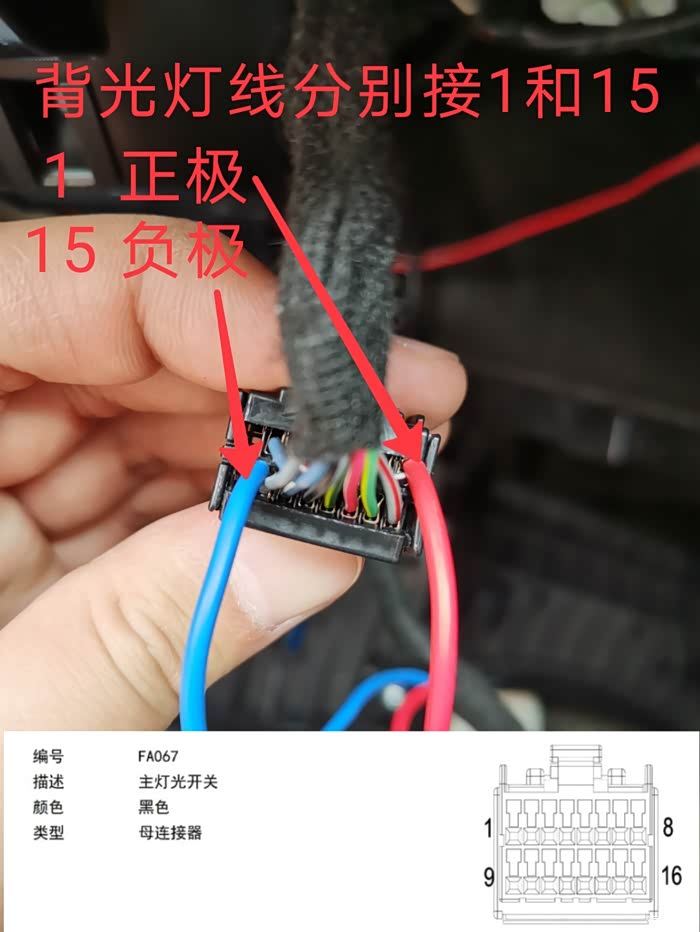

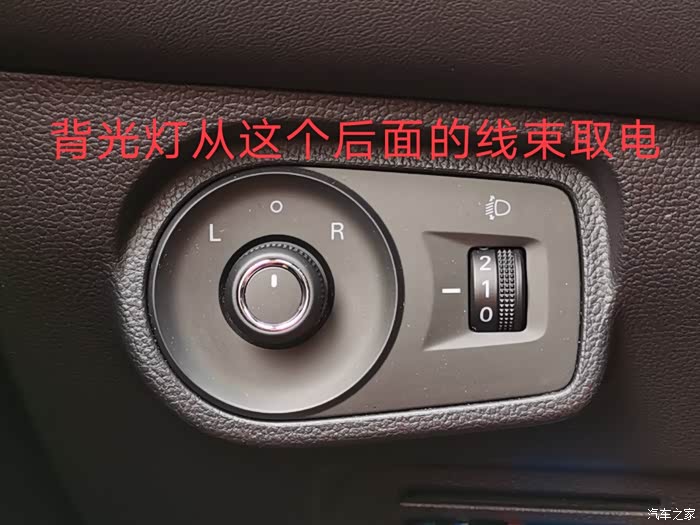

背光灯从这个后面取电就可以实现，跟大灯一起亮，白天不开灯就不亮。
我是直接把线头插到里面的，这样就不用破线了，可以先试一下再固定，正负极接反了背光灯是不亮的。

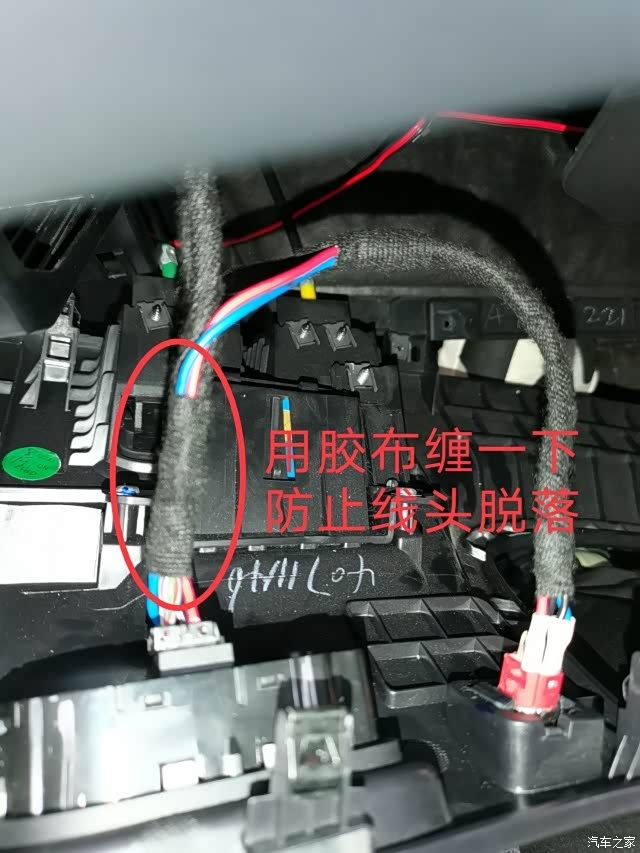

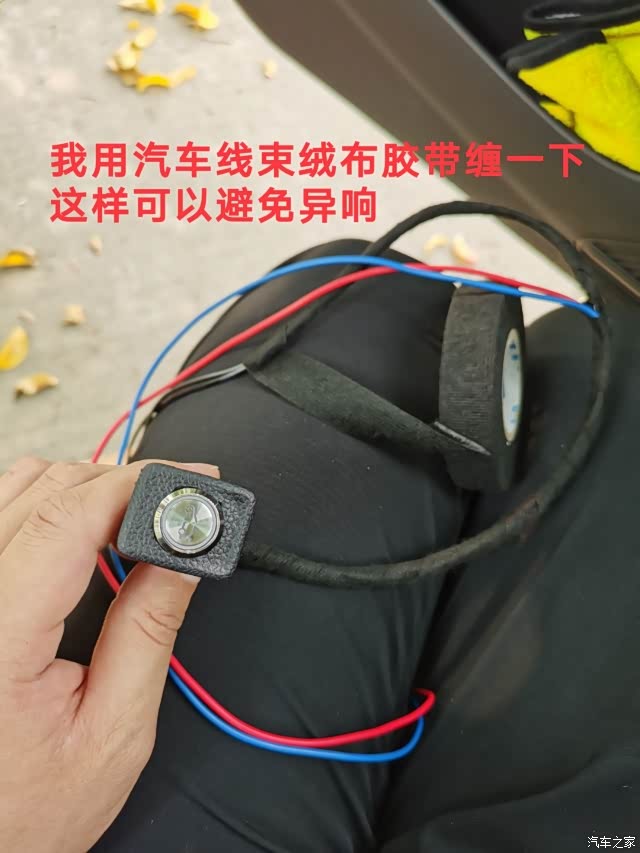

可以像我这样，用胶布缠一下防止线头脱落。
2尾箱开启控制

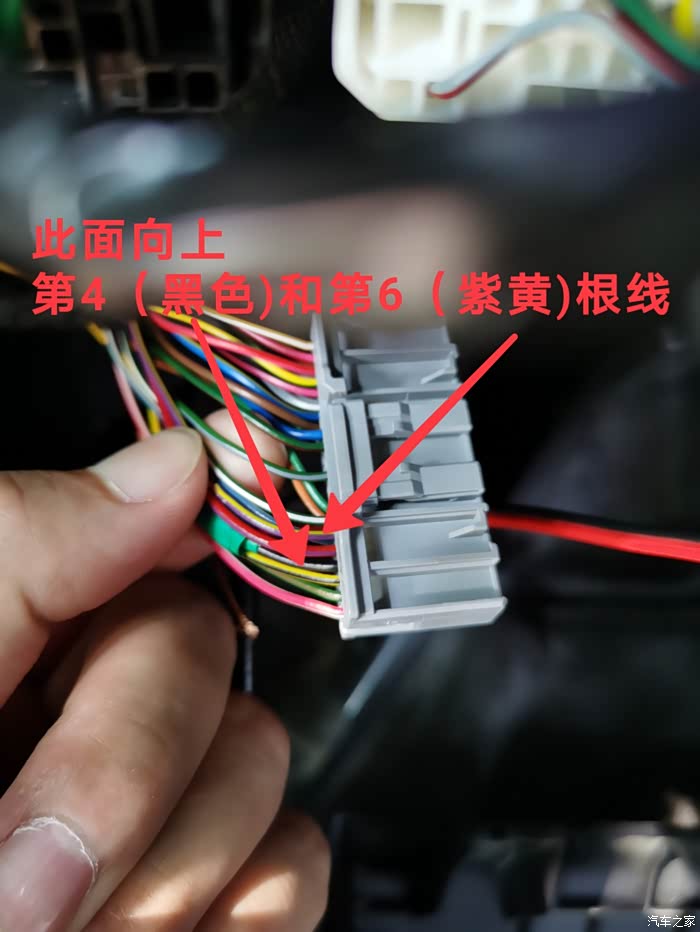

下面就是尾箱控制线的接法，
其实在第一个帖子里，控制线的接法我已经写的很清楚了，在这里再简单说一下吧，
接着两根控制线就ok了，不知道这个插头在哪里的，就去看我第一个帖子
两组线这样接完就ok了

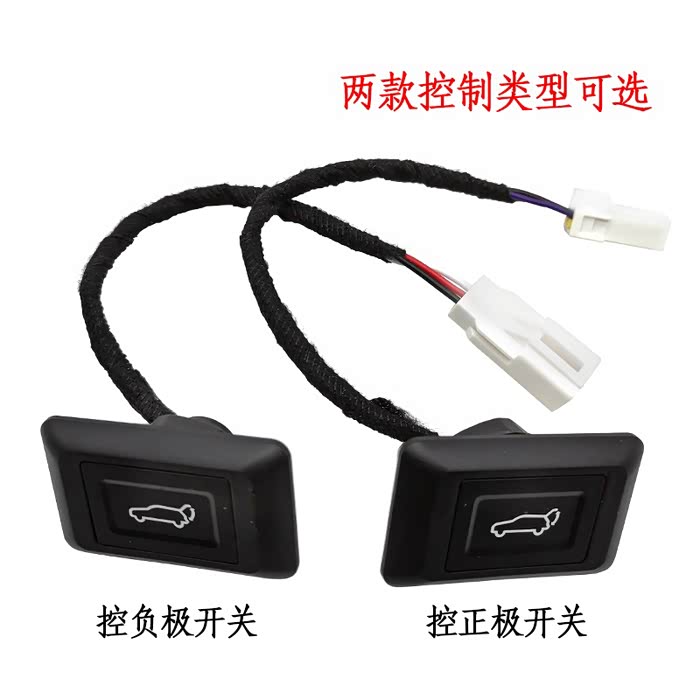

这个是我之前改的，不带背光灯的，感觉不是很完美，所以又动手改了，哈哈！
这个是我之前改的，不带背光灯的，感觉不是很完美，所以又动手改了，哈哈！
这个是不带背光灯的

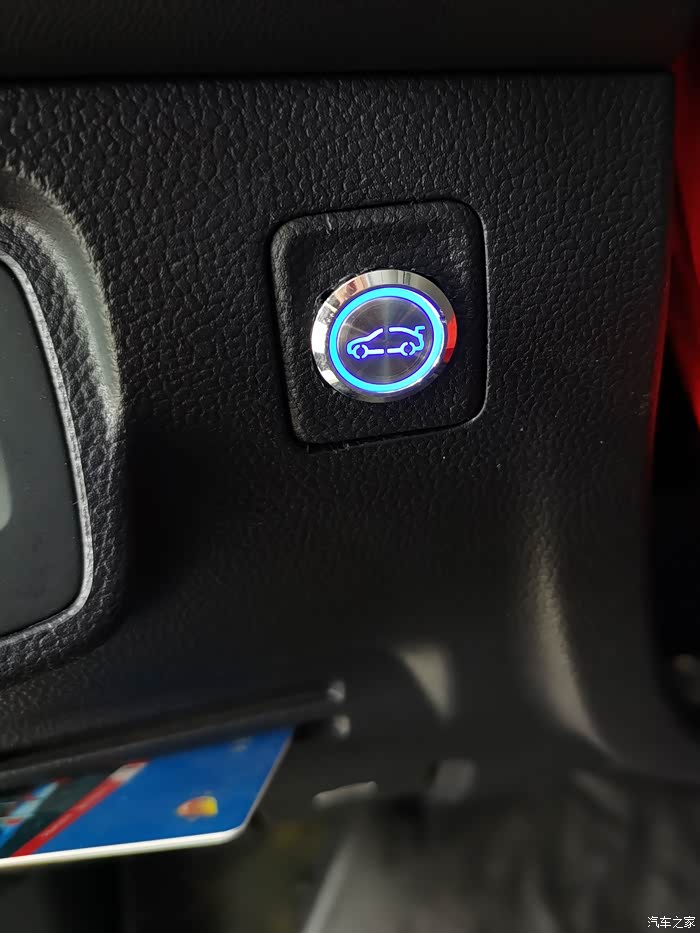

这个是还好带背光灯的，效果是不是好看多了，哈哈哈。
这个是带背光灯的
希望这个帖子对车友们有所帮助，喜欢我帖子的车友帮忙点个赞留下你的宝贵意见哦，谢谢大家。
有什么不懂得问题可以留言给我，看到的话都会回复的。
有什么不懂得问题可以留言给我，看到的话都会回复的。
