分享皓影安装抬头显示（HUD）
今天分享皓影安装原厂的抬头显示，就大家平常说的HUD，要大动工，安装抬头显示器，不是直接小屏贴在仪表台上面，可以参考有hud的朋友的车
配件用到的有抬头显示器、方向盘的左右按键、线束、高配表（因为低配表没有办法直接升级，所以需要直接更换高配表）、抬头显示盖板、HUD的开关。
功能含有：车速档位、转速信息、carplay等信息，如果有acc的话acc也可以直接显示，像是混动低配两个搭配着用，不要太完美
配件用到的有抬头显示器、方向盘的左右按键、线束、高配表（因为低配表没有办法直接升级，所以需要直接更换高配表）、抬头显示盖板、HUD的开关。
功能含有：车速档位、转速信息、carplay等信息，如果有acc的话acc也可以直接显示，像是混动低配两个搭配着用，不要太完美

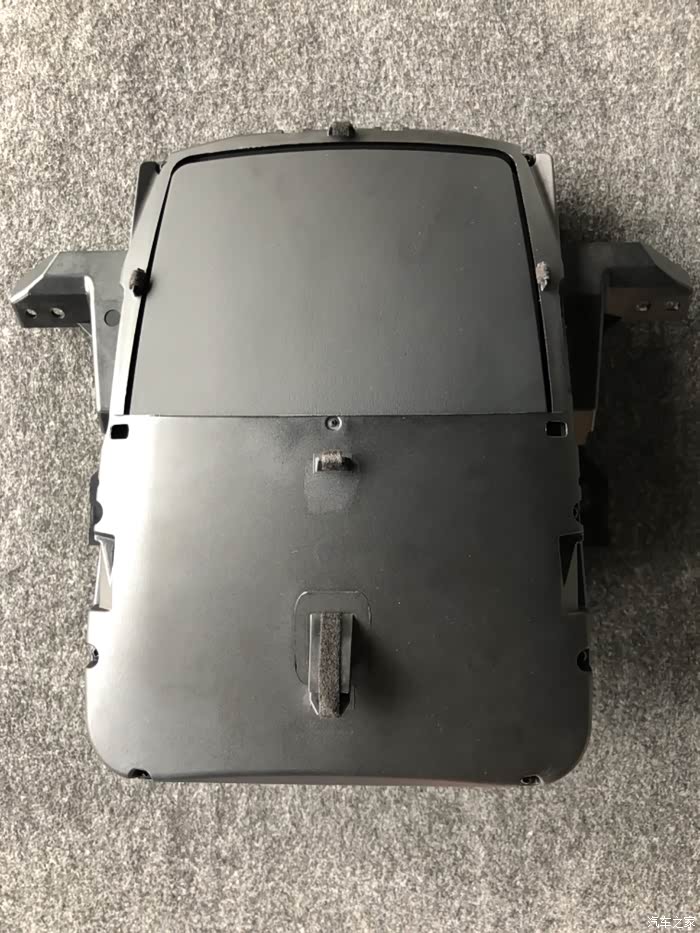

抬头显示器

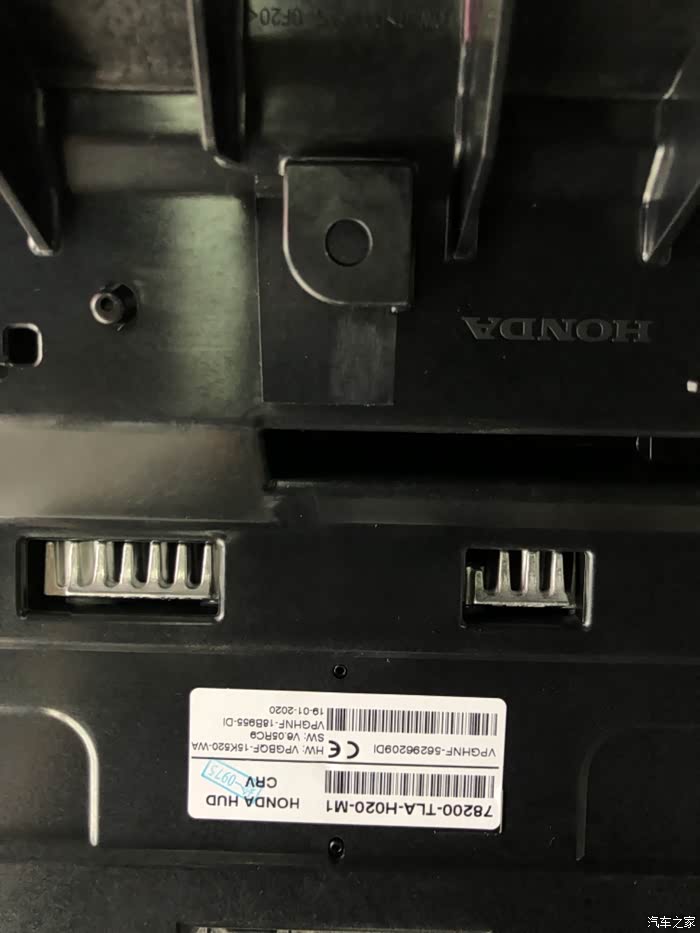

反过来就可以看到TLA的编号，CRV和皓影是一样的

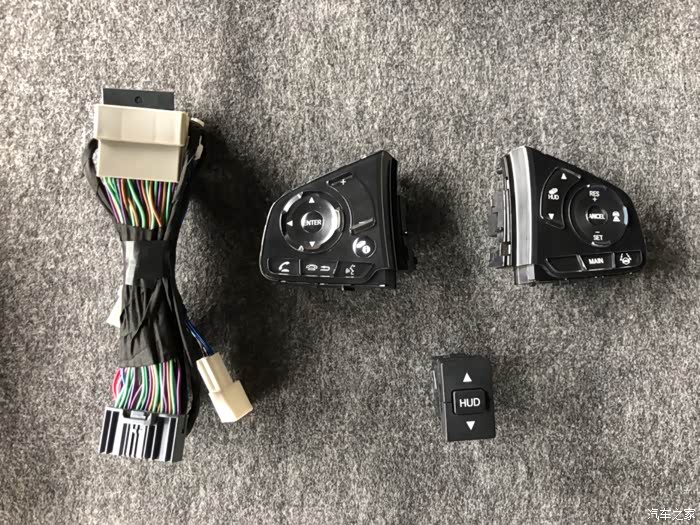

线束以及方向盘左右两个按键，左边按键看起来一样实际上里面是不一样的，还有一个是hud的开关，不想用的时候可以关掉

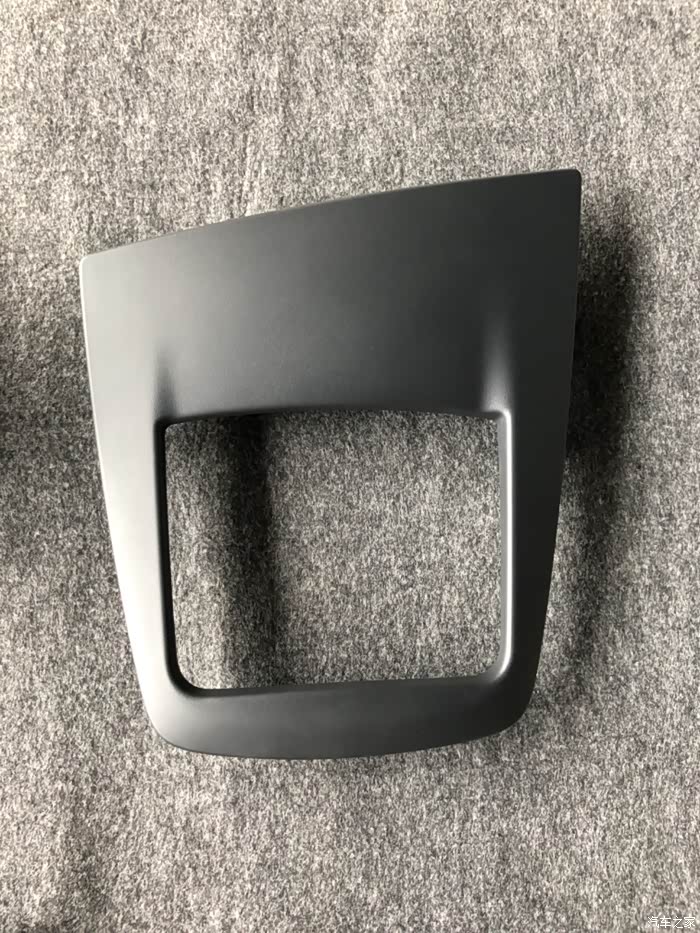

抬头显示盖板

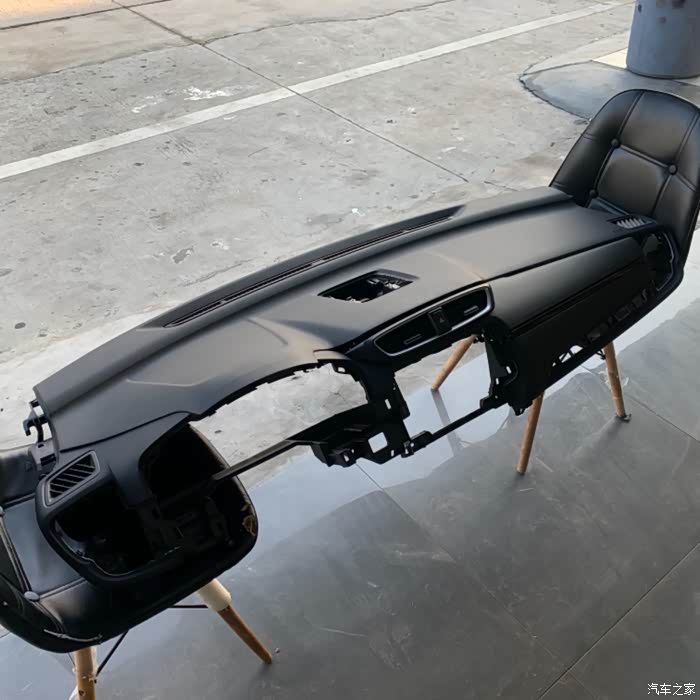

脑补一下拆成了什么样子，拆下来的原因是因为内部有预留的位置，按着位置割出大小再固定抬头显示器
，拆下来的原因是因为内部有预留的位置，按着位置割出大小再固定抬头显示器

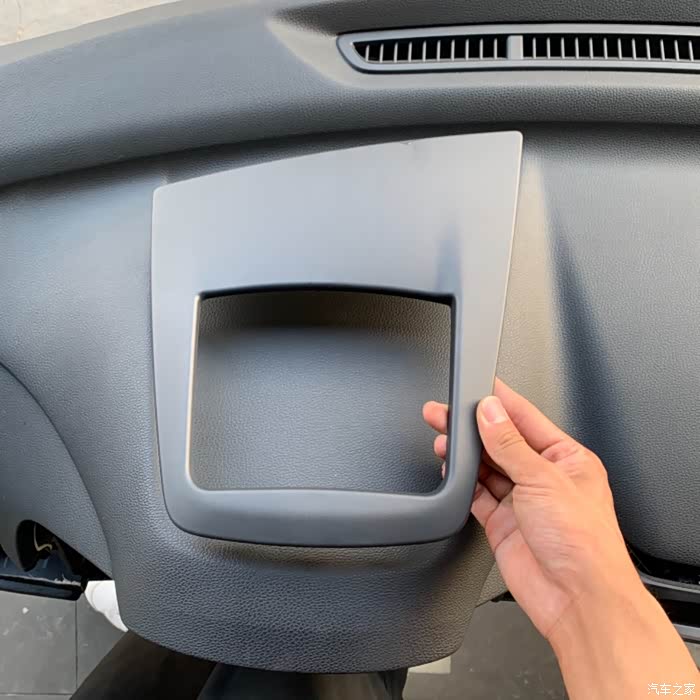

先比划一下你们看看

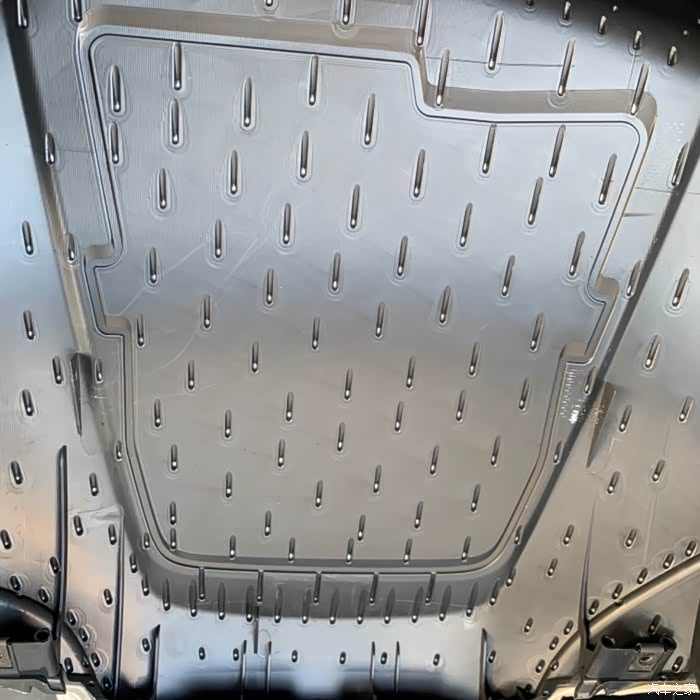

反过来就可以看到在仪表台上面留下的印子

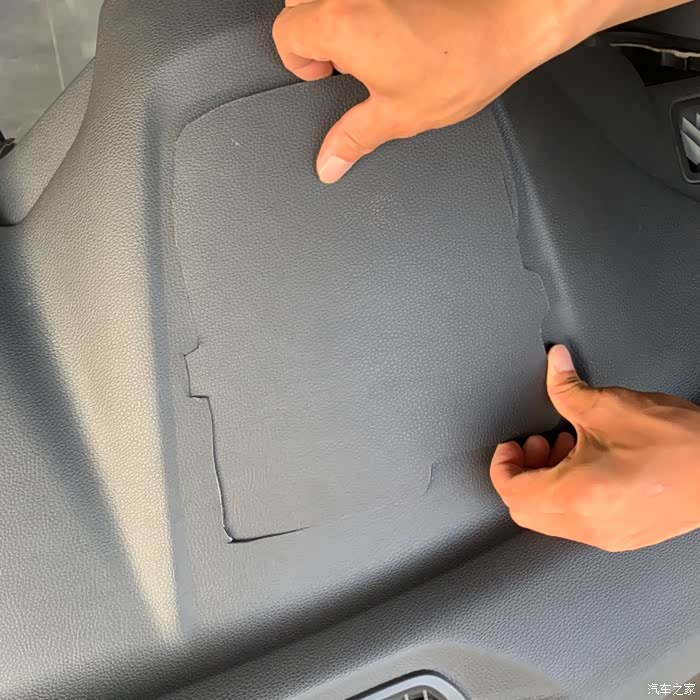

用刀按照留好的印子来几刀，把它割下来

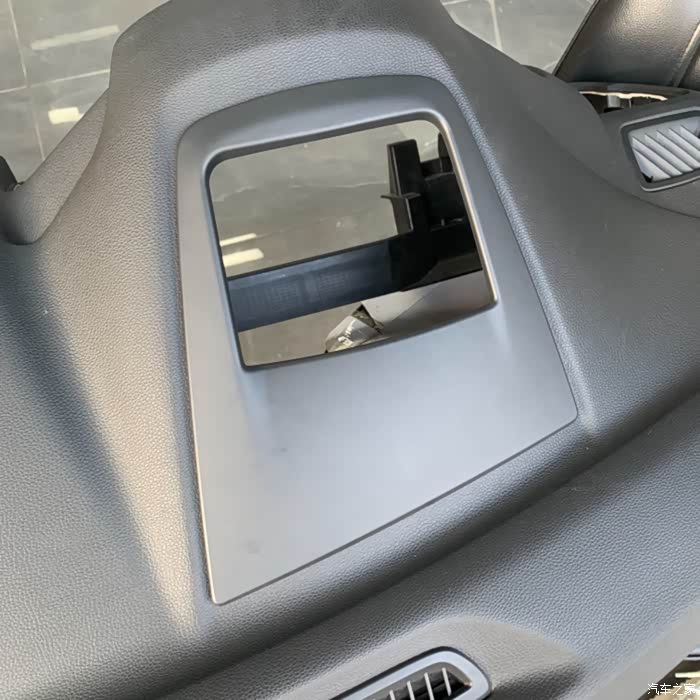

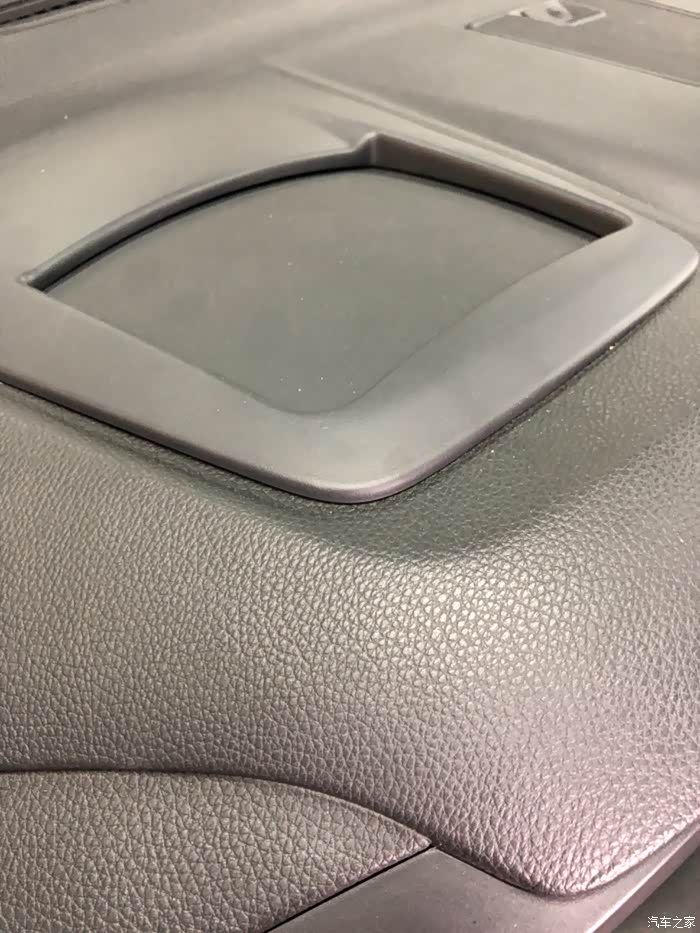

看盖板安装上去的样子，大小刚刚好，这技术杠杠的

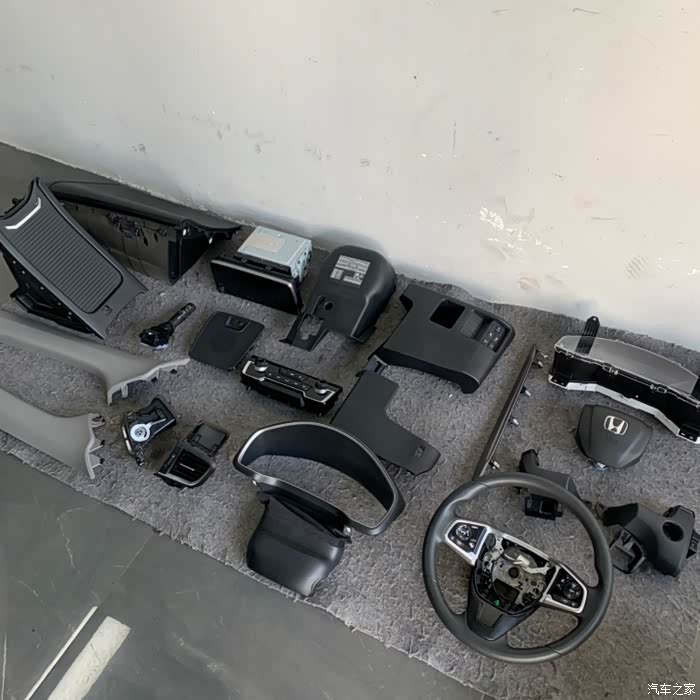

拆的东西都在旁边被安排的明明白白的

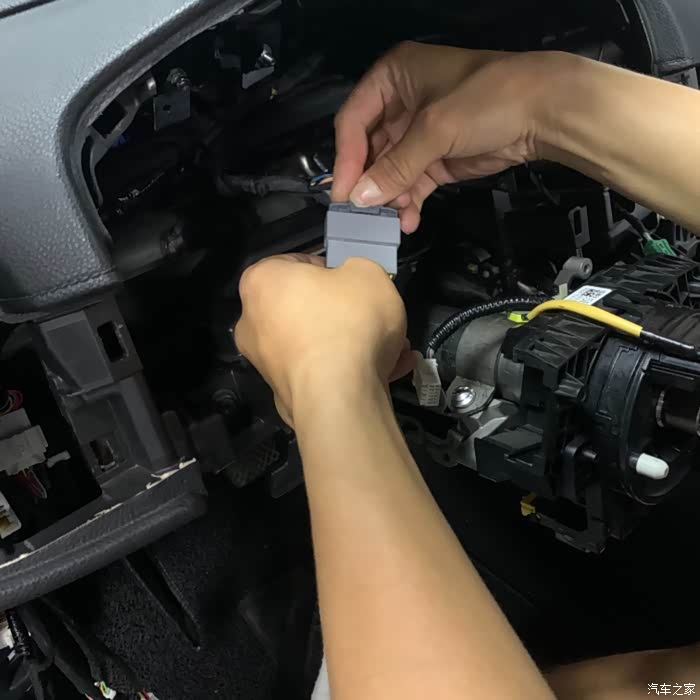

整理线束

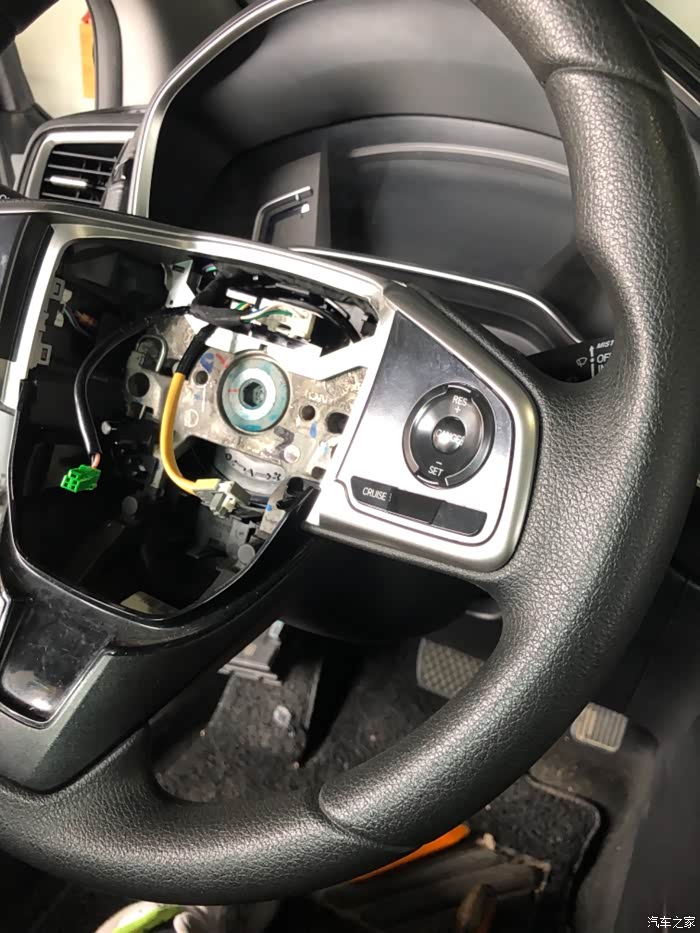

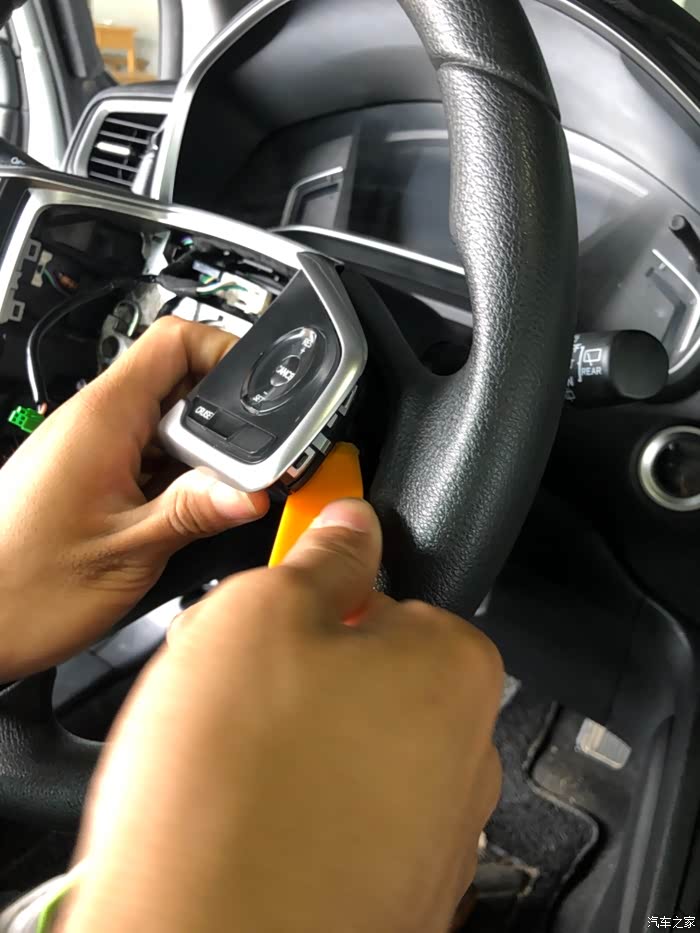

准备拆方向盘按键
左右都换，下面有高低配对比

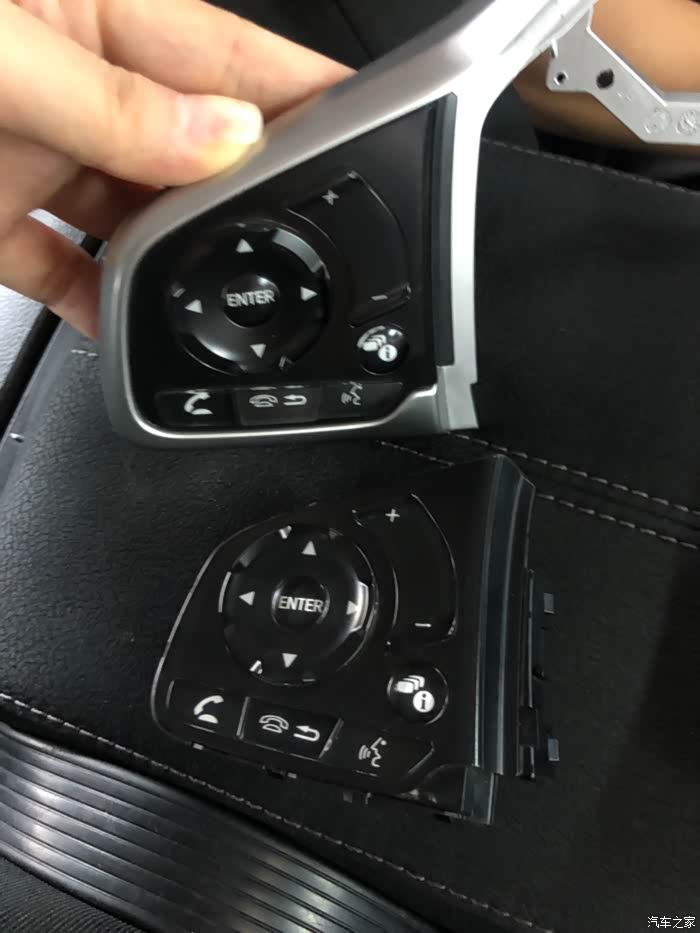

左边看起来虽然一样，但里面结构是不一样的，一个高配一个低配

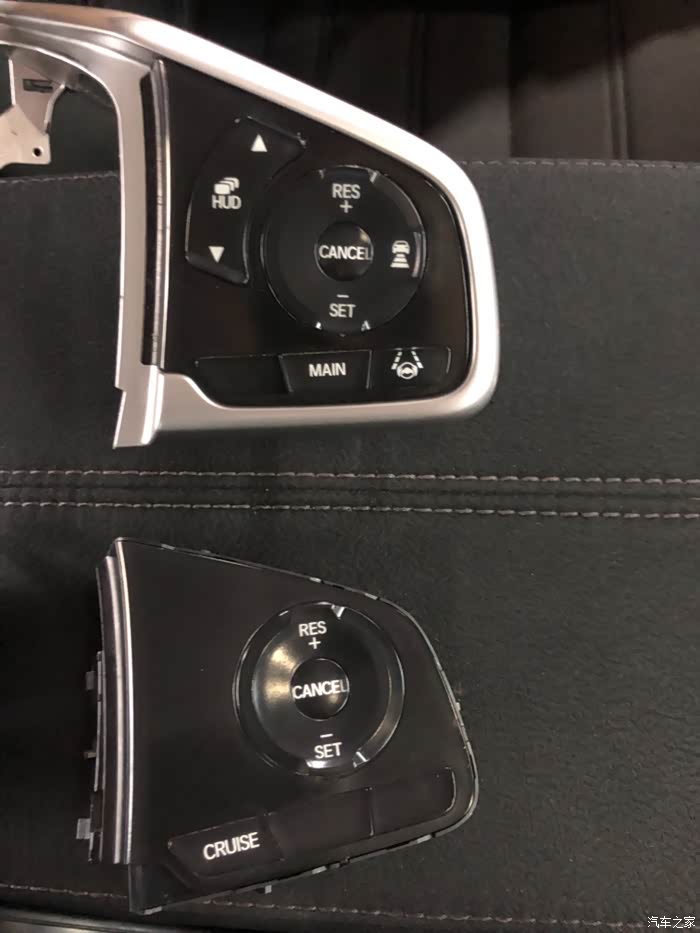

右边按键换前换后的对比

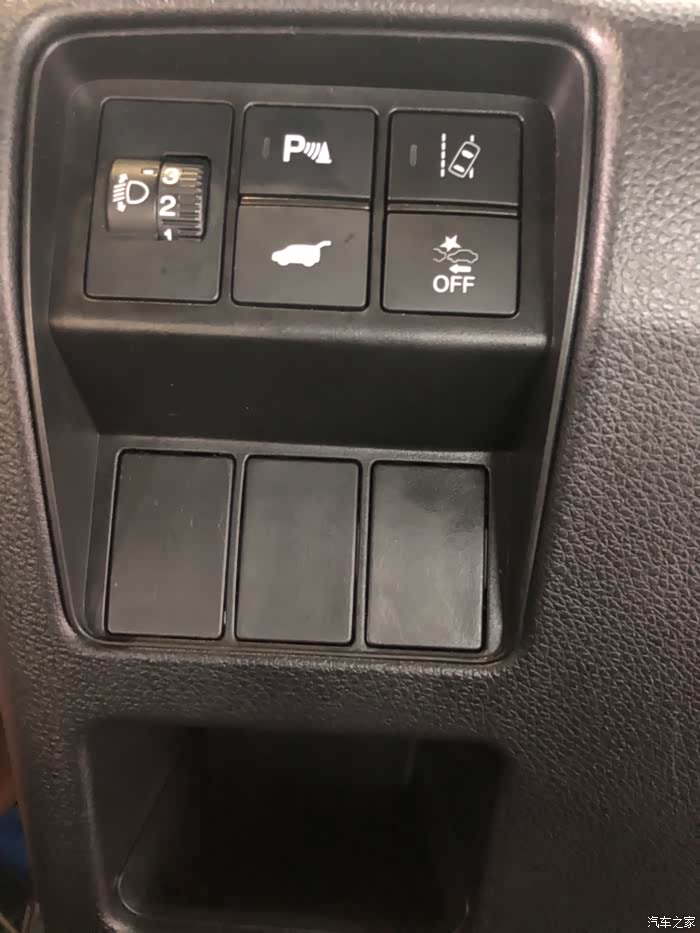

HUD按键安装前只是一个塑料壳，啥也没有

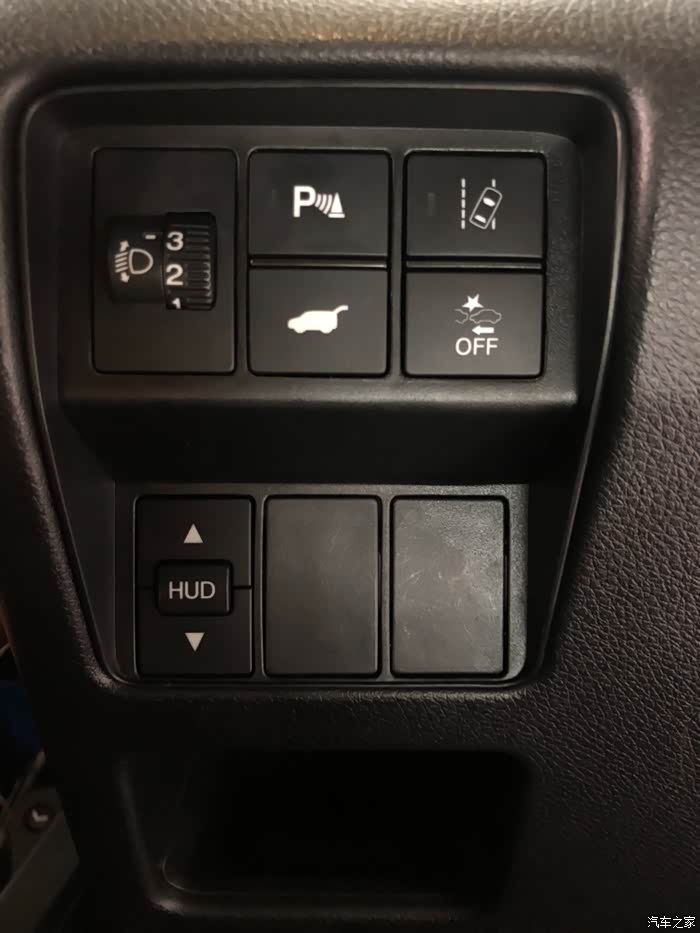

安装后可以控制HUD开关，图片中的上下键是可以调节显示画面的高低。

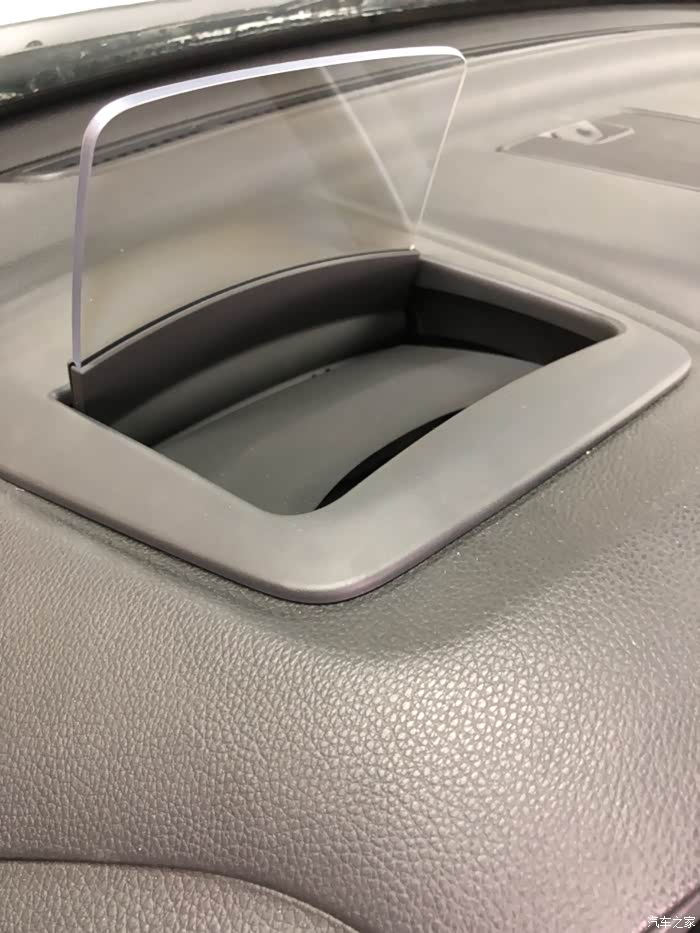

这安装完美呀

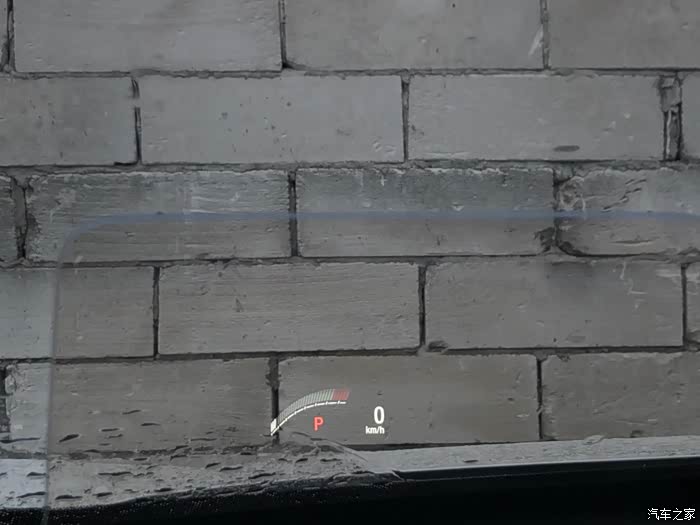

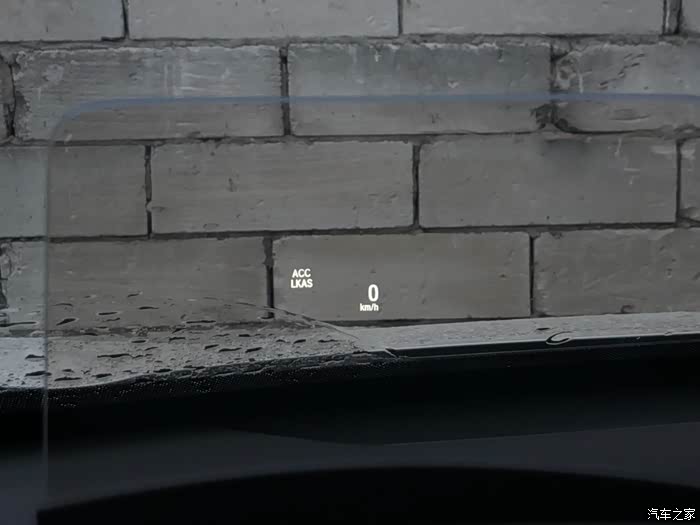

换完仪表后直接可以测试了
如果不更换表的话像部分的carplay信息是没有办法显示的
有ACC的可以直接投屏显示到hud上，相当于是将仪表上的内容都转换到了显示器上

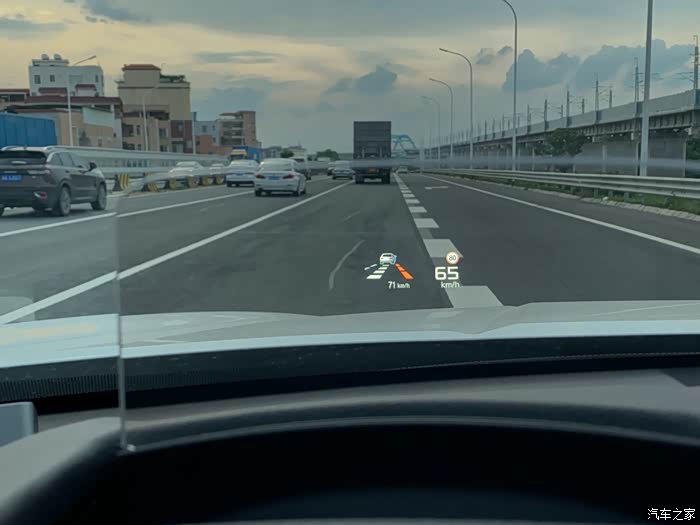

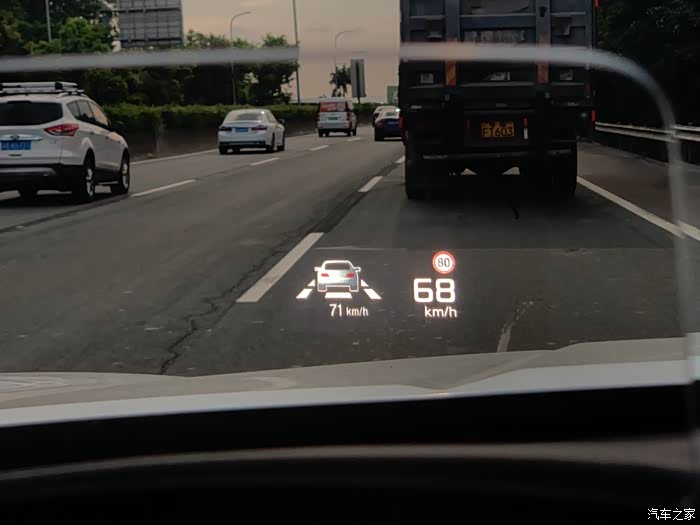

上路看看有Acc的抬头显示效果
车道偏离也可以投射到抬头显示上

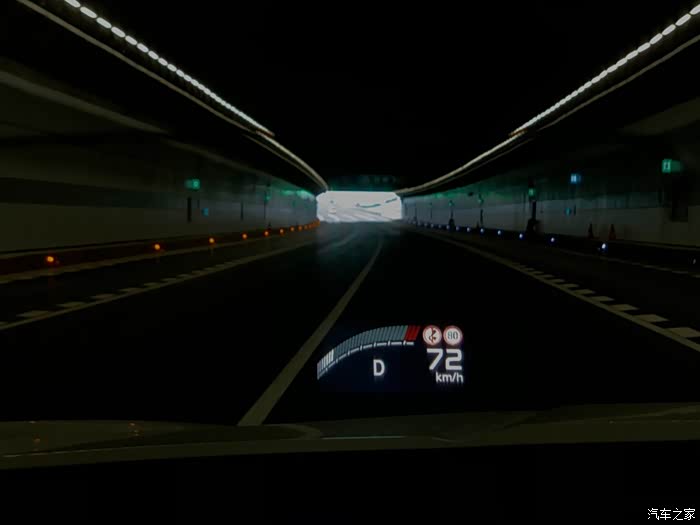

包括交通识别的标志
