沃尔沃XC90改装后排小桌板教程
1.3万 10 发布于 北京 2025-01-13 16:02:56 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
一直想给窝窝后排安装一个小桌板,倒不是什么刚需(后排使用率很低),主要看了别人的眼馋,但苦于一直没有专车专用桌板,通用版改装又有很多瑕疵,例如安装位置和杂音等,后来得到消息有老板开发专用版就一直等,等了几个月终于出货,于是第一时间入手并安装,秉承着交作业的习惯顺手写下这篇教程,便于后来的车友们,尤其是新手朋友们自己安装的时候少走弯路,下面开始:

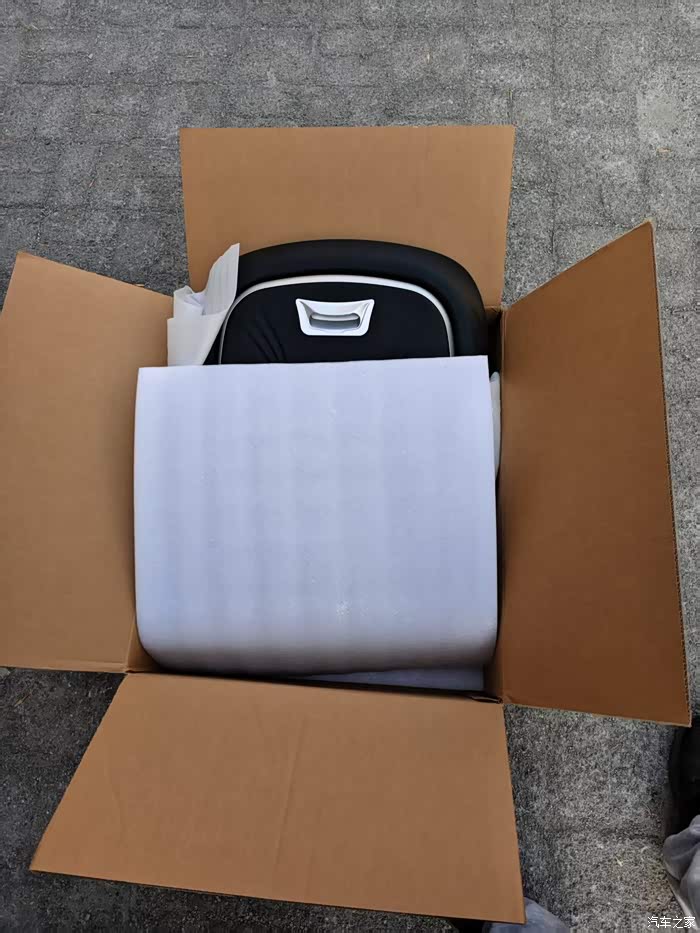

开箱篇:

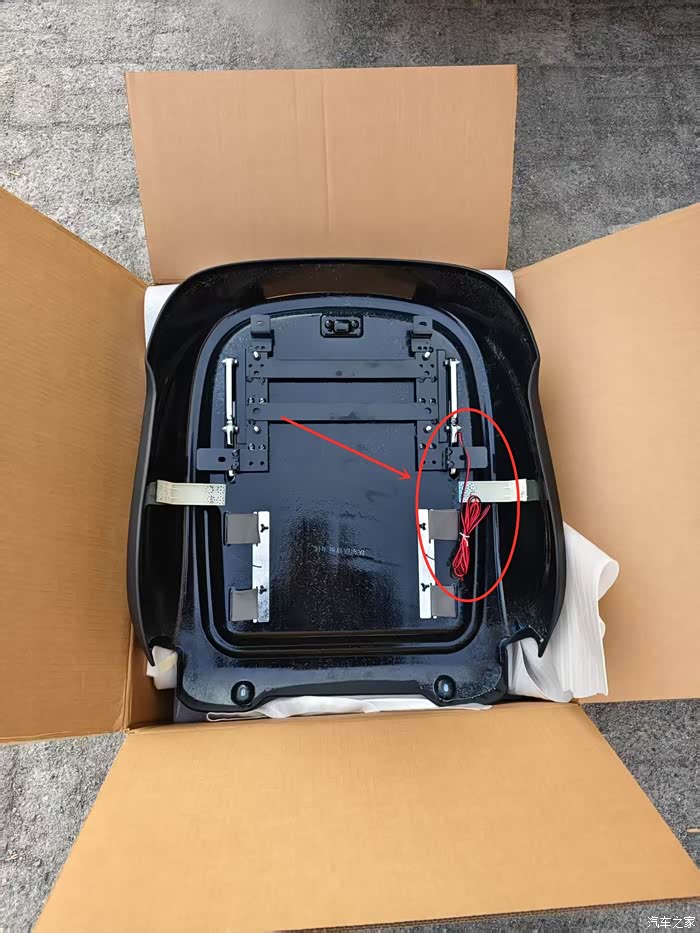

小桌板本体,话说这一圈银边,真是戳中我的审美,配合窝窝那带银边的内饰。。。肯定毫无违和感,啧啧

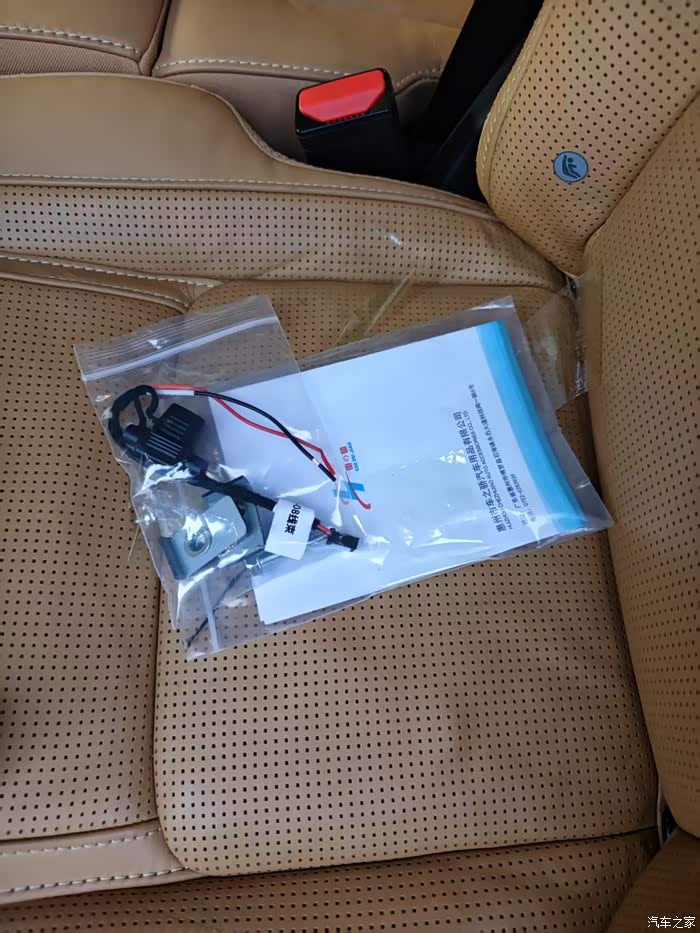

附件:螺丝2颗,无线充延长线1条

安装篇(桌板部分)

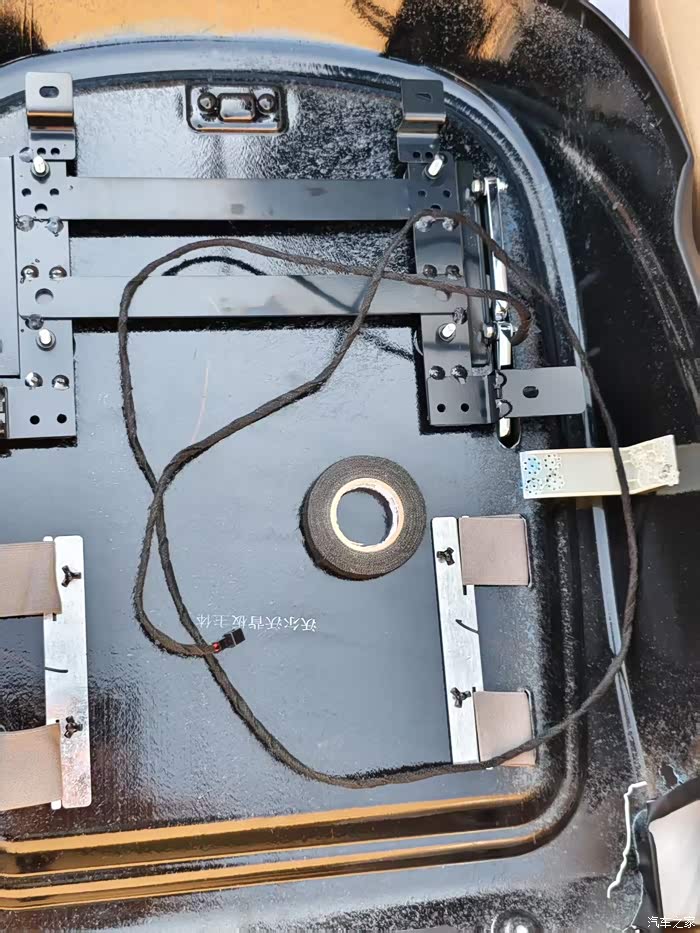

首先把裸露的无线充线材,用发动机舱专用的防火阻燃胶布包裹好

很快,别图省事漏了这一步

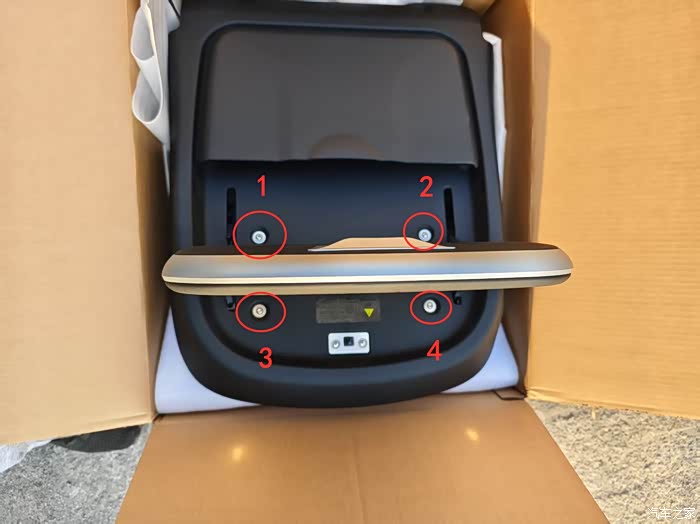

然后拆卸4颗固定翻板的螺丝,就可以取下背面的支架(支架由于便于运输临时安装在上面,正式安装的时候需要先取下再固定)

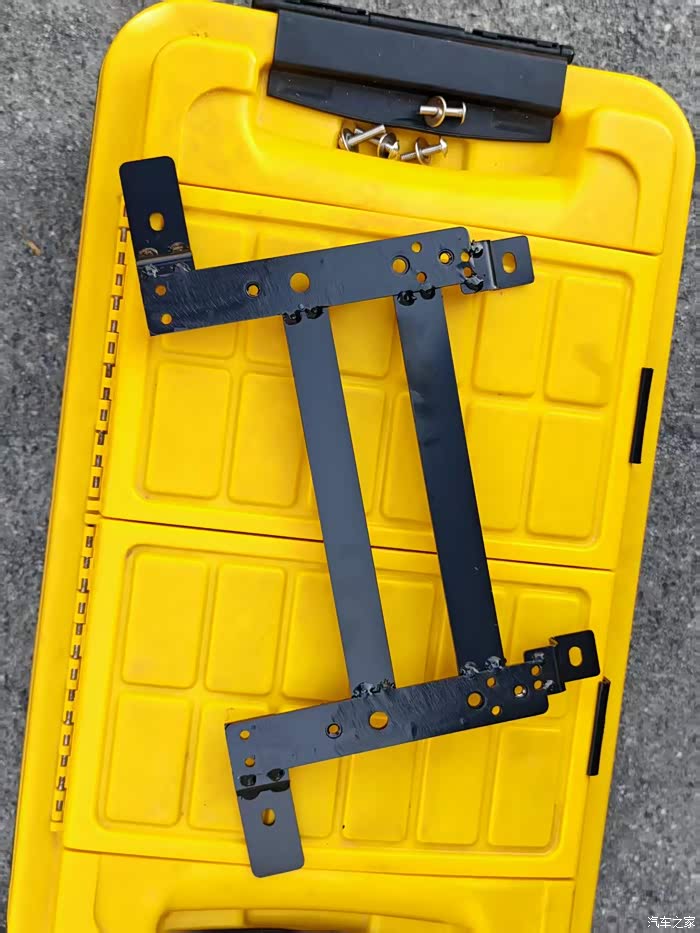

取下的支架备用

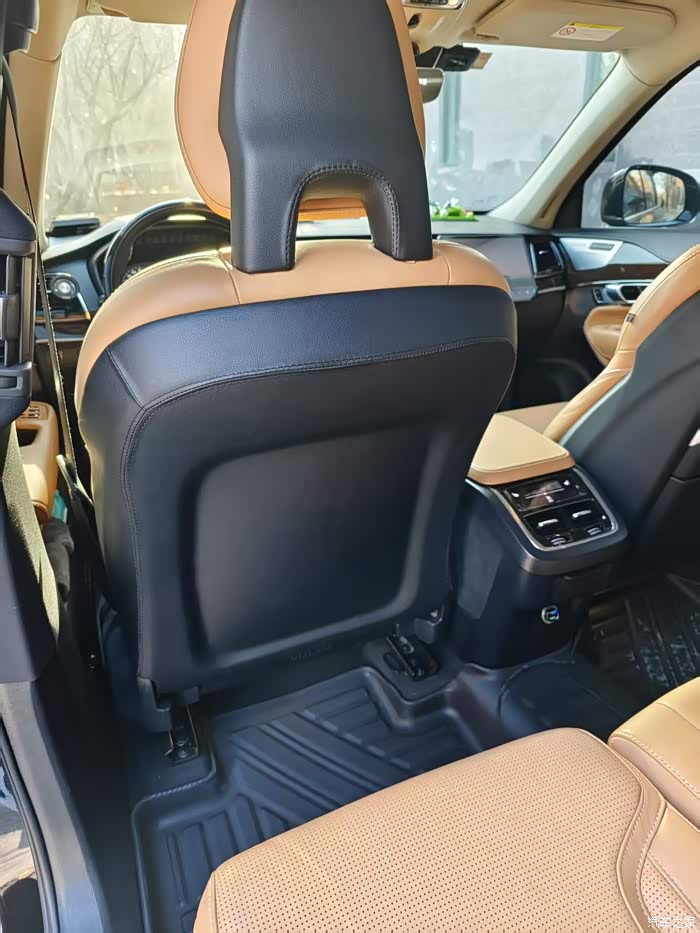

准备拆卸原车背板

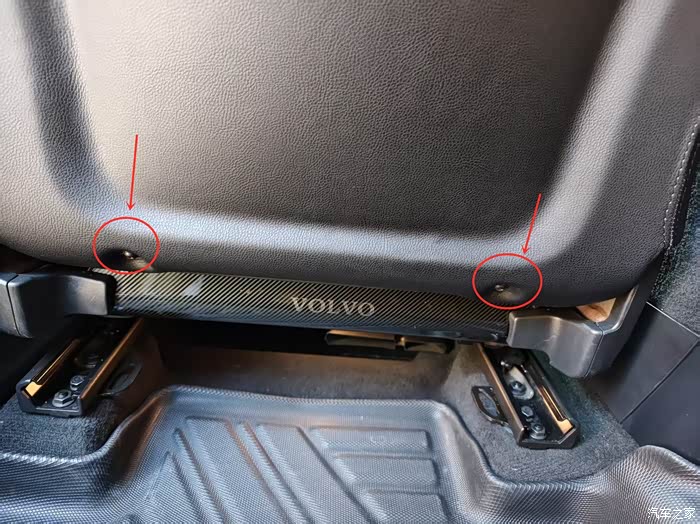

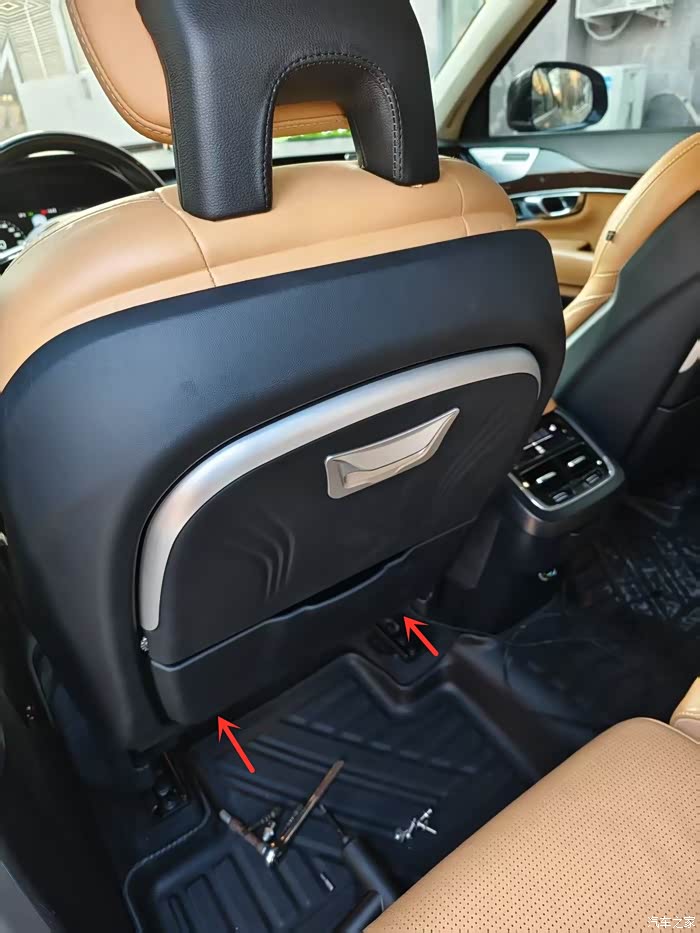

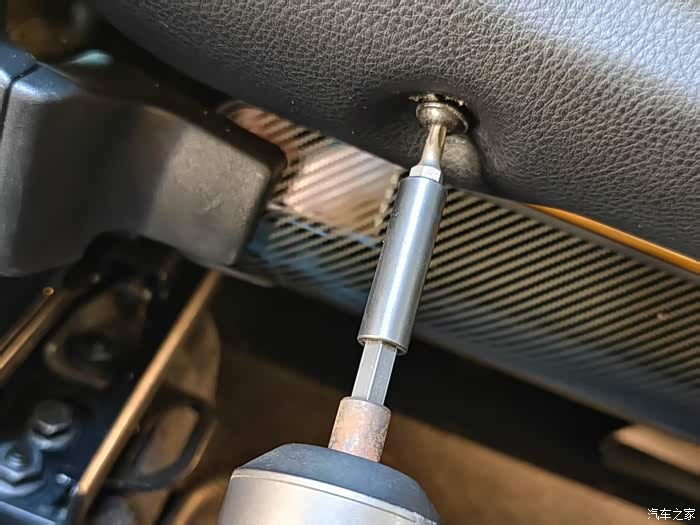

首先拧下座椅下面的2颗螺丝

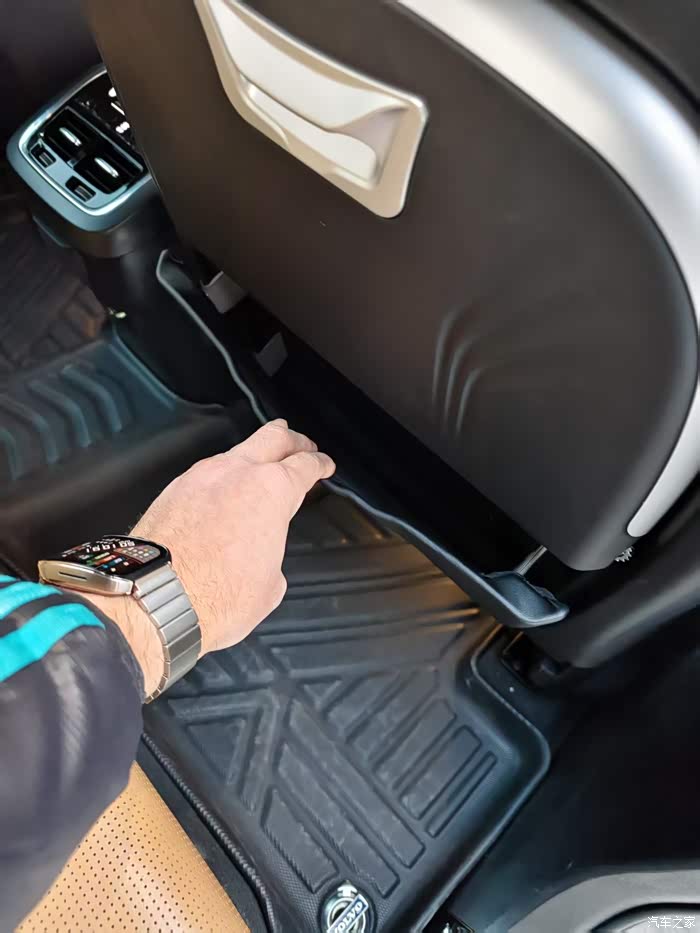

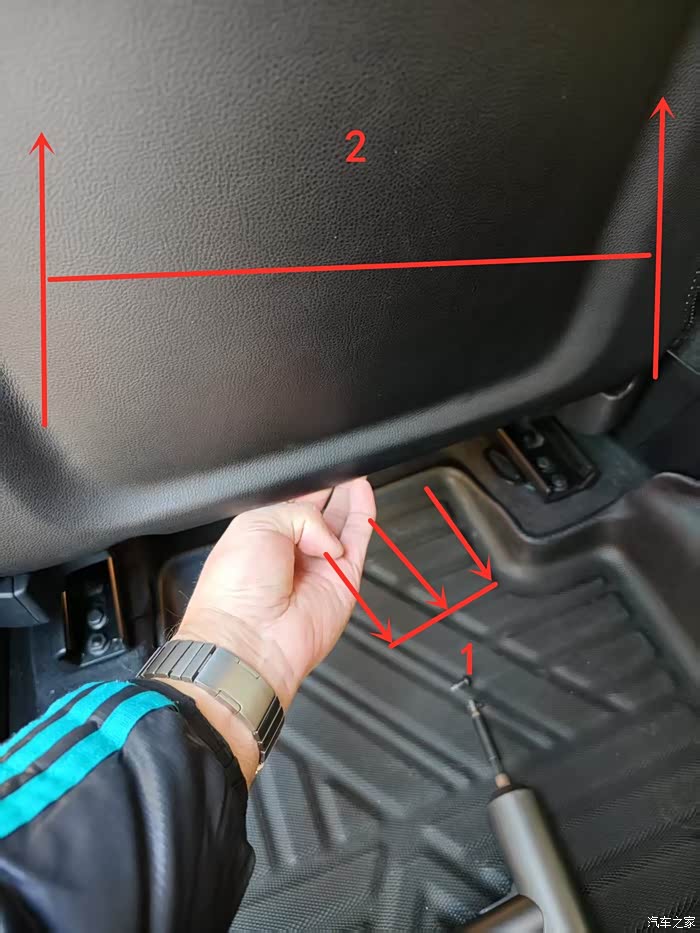

然后用手伸到下面,先往外拉,再拍打背板两侧同时往上抬,就可以轻松取下背板

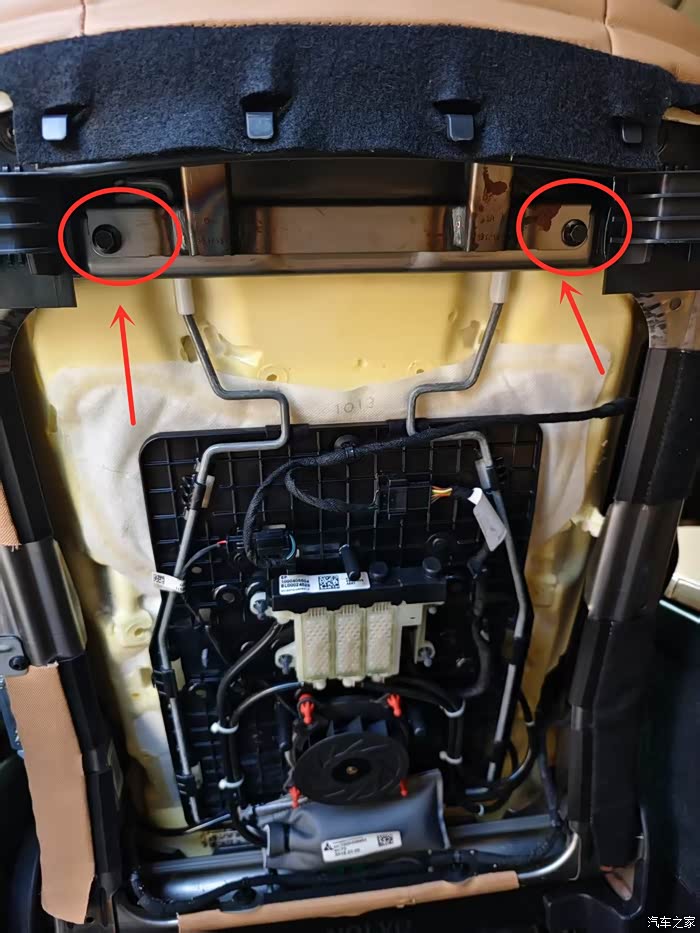

拧下座椅骨架的2颗固定螺丝

把支架拧上就可以,不要拧紧(切记!)

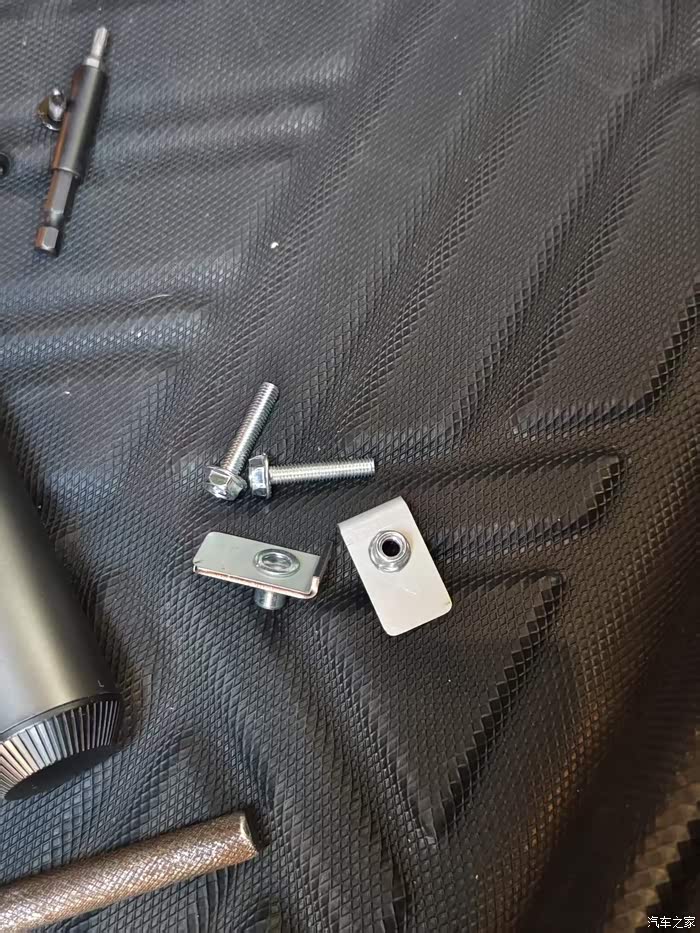

记得开箱附件的2颗螺丝吗?

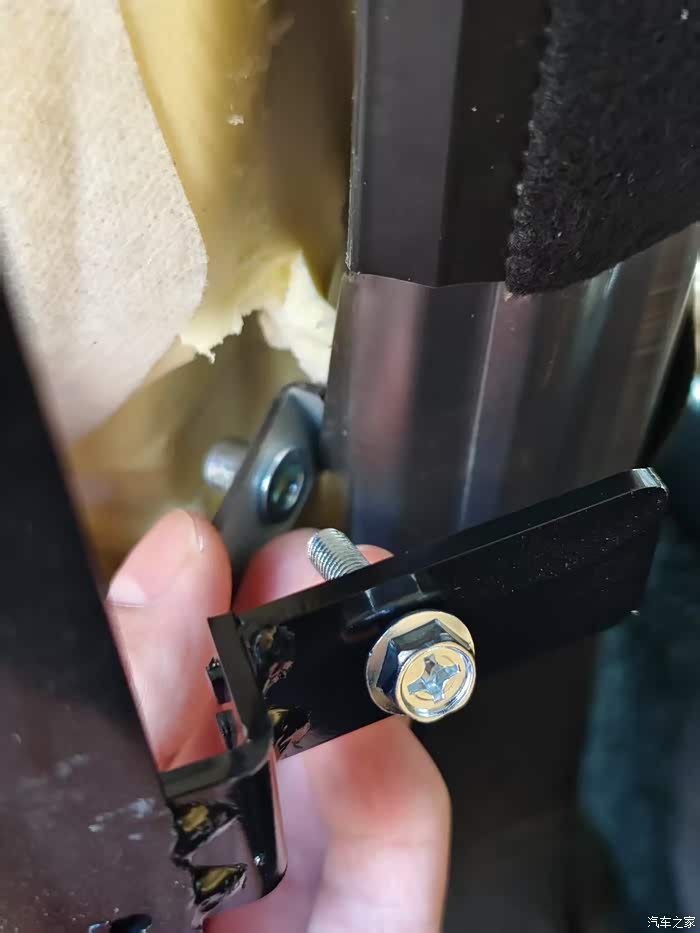

有折角的一面扣住座椅骨架边缘,然后拧紧螺丝

此后可以拧紧上面的2颗螺丝

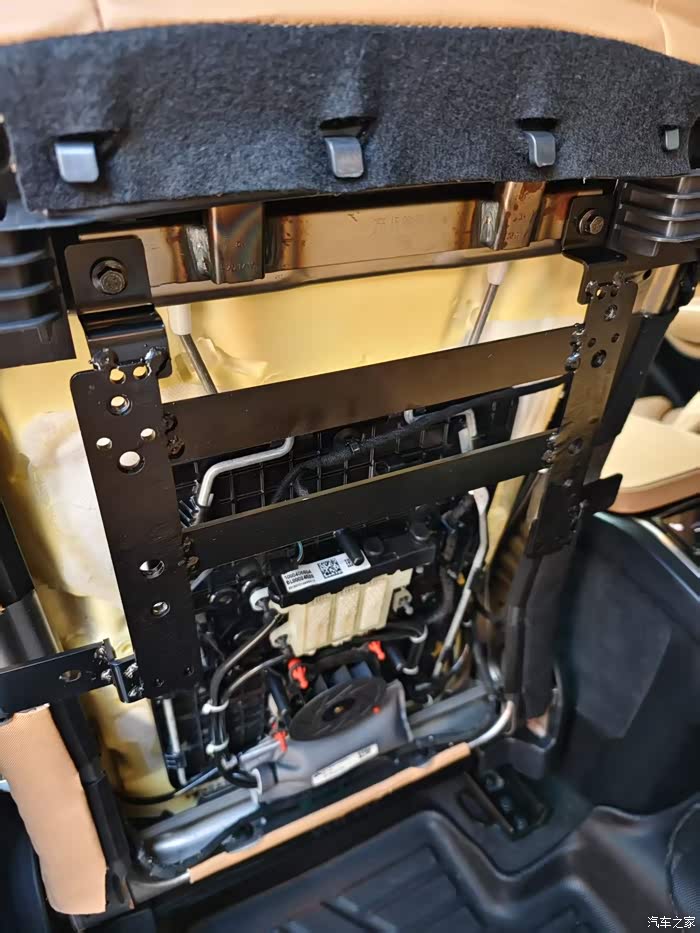

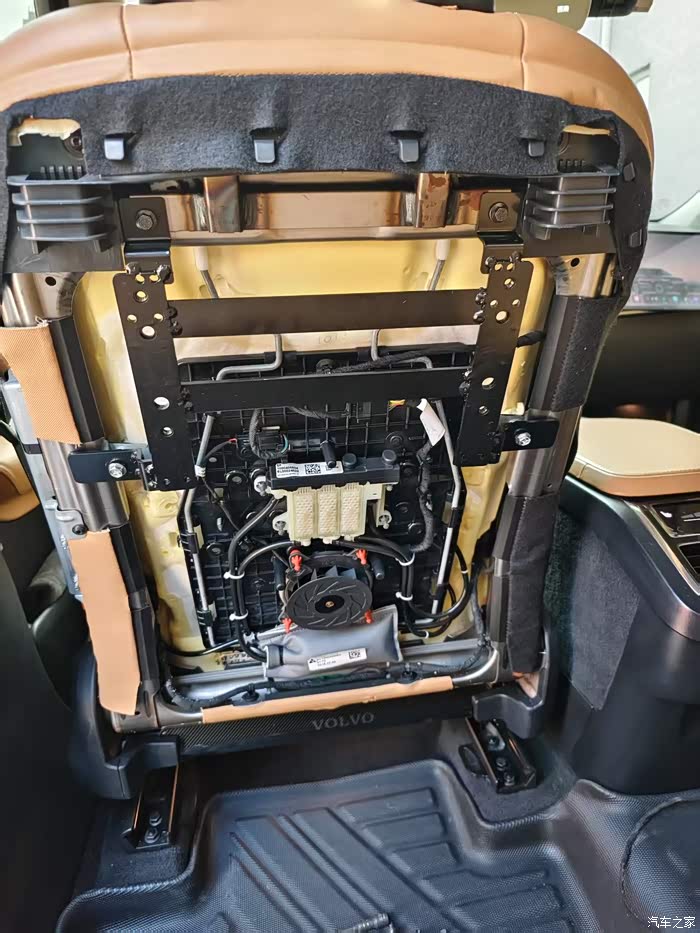

拧紧全部4颗螺丝,固定好的支架

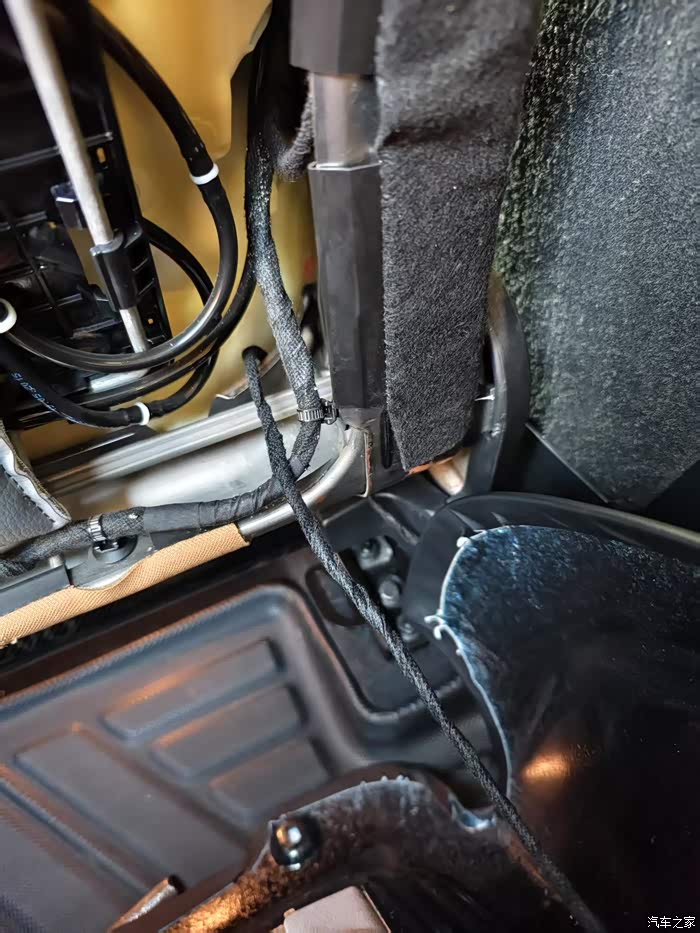

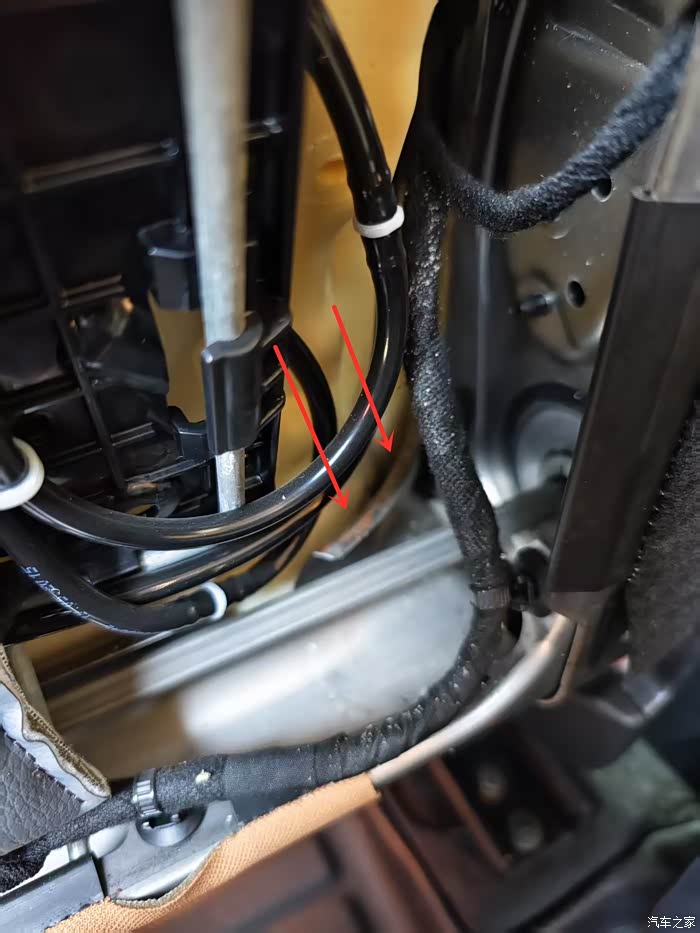

准备把线穿到座椅的(左/右)下角,箭头部位海绵和座椅骨架的结合处

穿好备用

合上背板,一只手托住背板,另一只手临时固定好下面的2颗背板螺丝,同样不要拧紧(切记!)

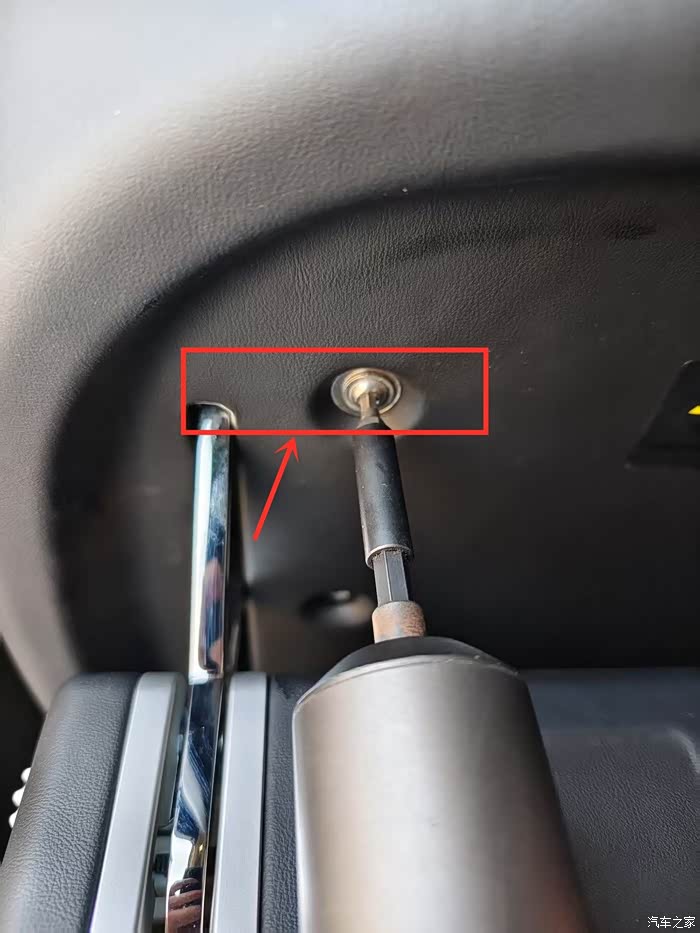

把背板拧回支架,注意红框内侧是桌板支架的固定支架,要对好位置以后,再穿螺丝

4颗螺丝临时拧一下就行,开合桌板观察桌板与背板左右边缘齐平(不平的话微调一下)以后,拧紧螺丝

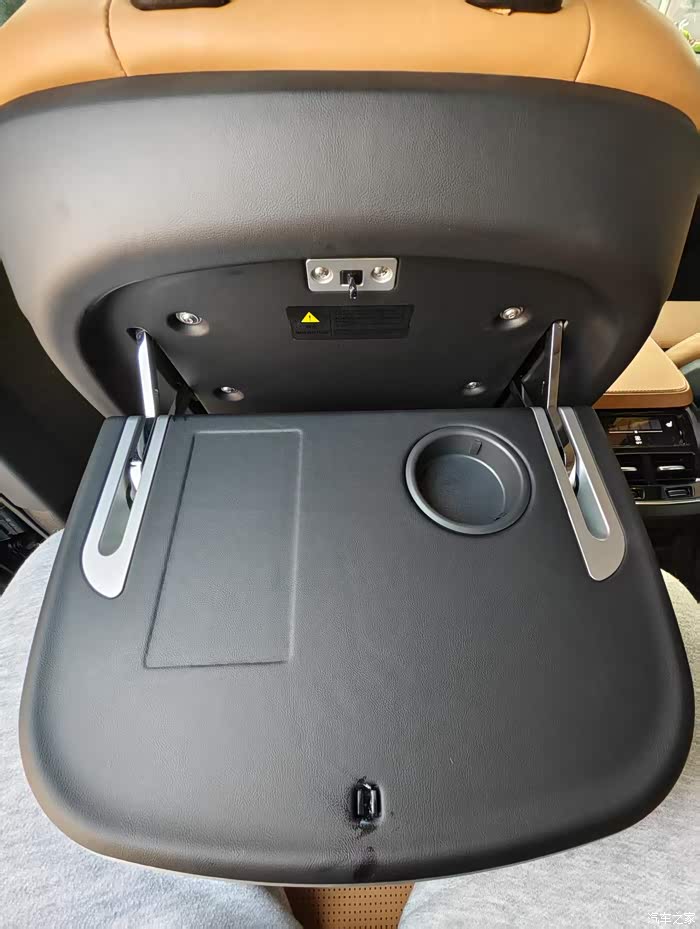

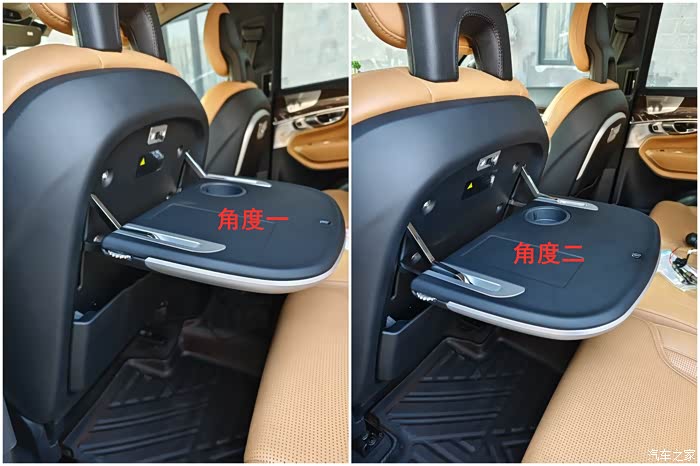

安装完毕,可以根据后排乘客的身高选择桌板的打开角度

桌板下面还有一个真皮储物袋

至此后排小桌板已经安装完毕,没有无线充需求的XDM可以点赞后右上角红叉退出了。

有无线充需求的XD继续往下看

安装篇(无线充部分)

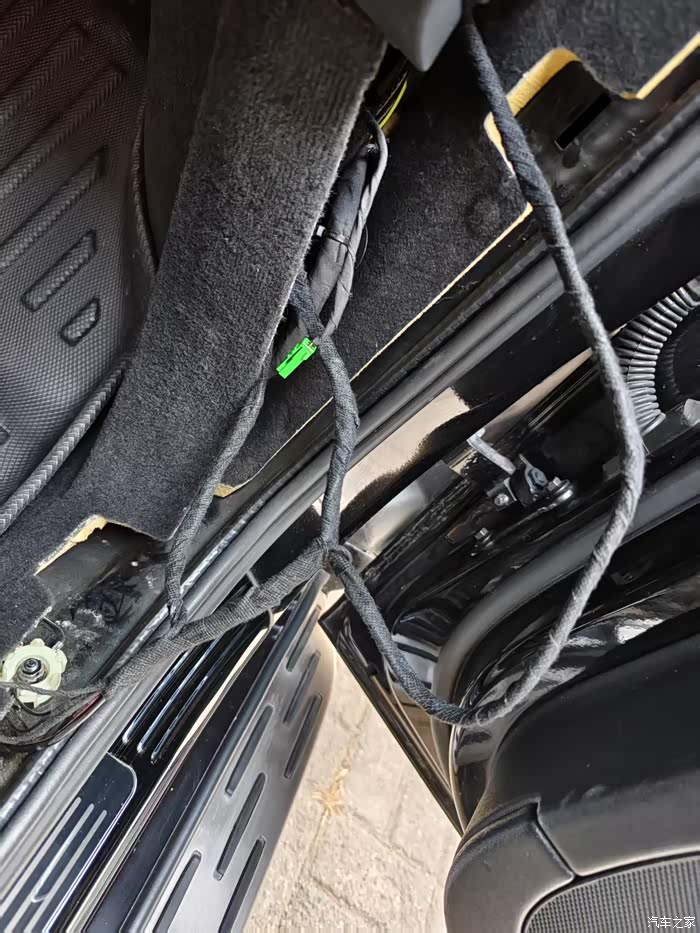

记得前面甩出的线束么,从这个支架下穿过,我仔细观察过了这个是固定支架,不会随着轨道移动,放心!

拆下副仪表台侧面(左/右)装饰盖板

直接从这个位置伸手进去就可以打开卡扣

把左右座椅的线束穿过来,插上附件里赠送的延长线

准备进入保险盒

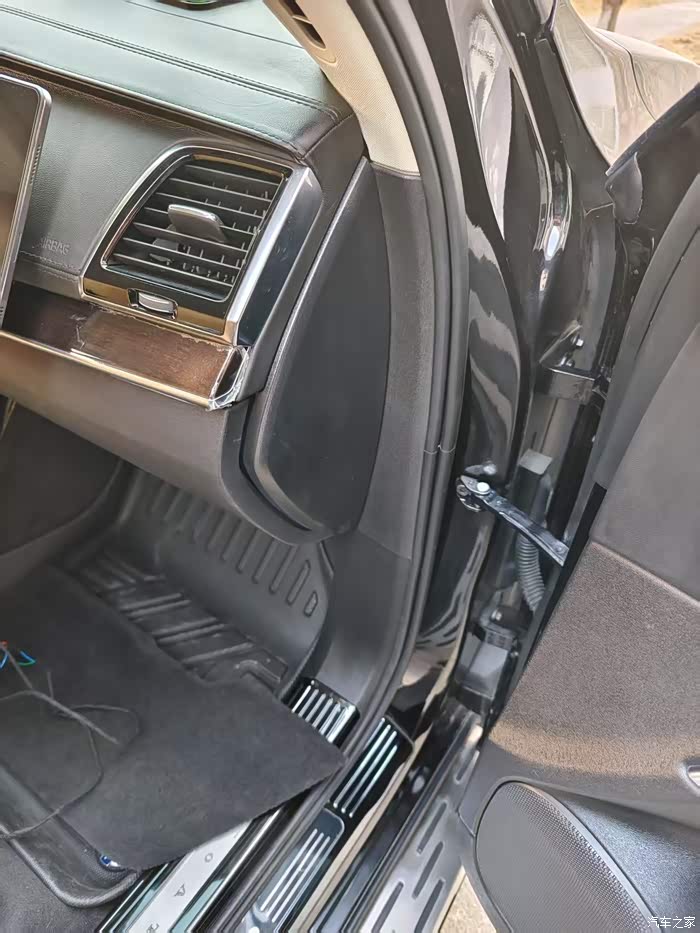

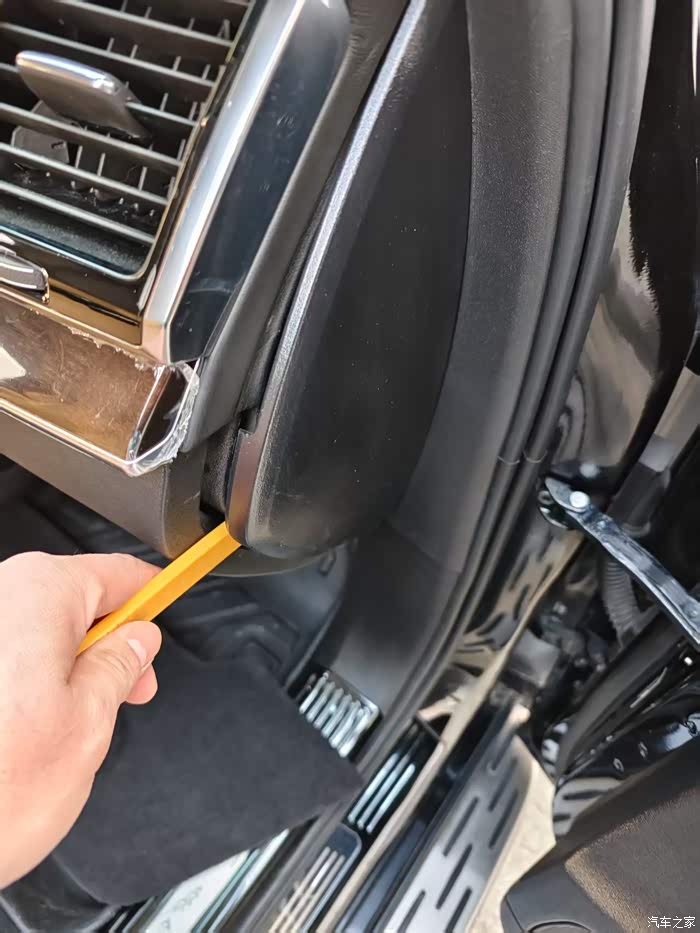

先撬开仪表台右侧盖板

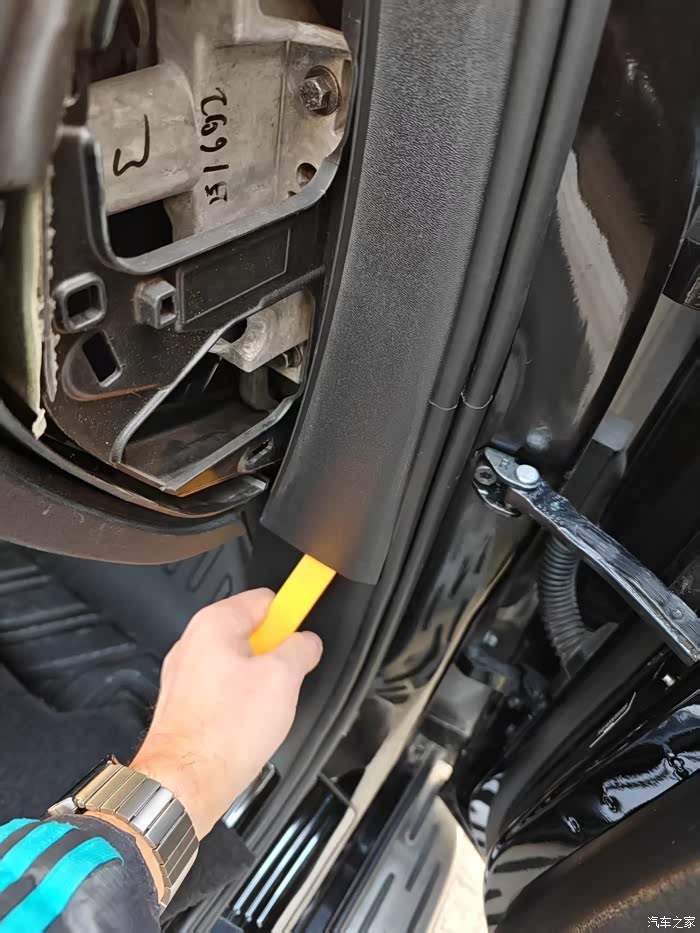

再撬开A柱延伸盖板

断开迎宾踏板照明线束

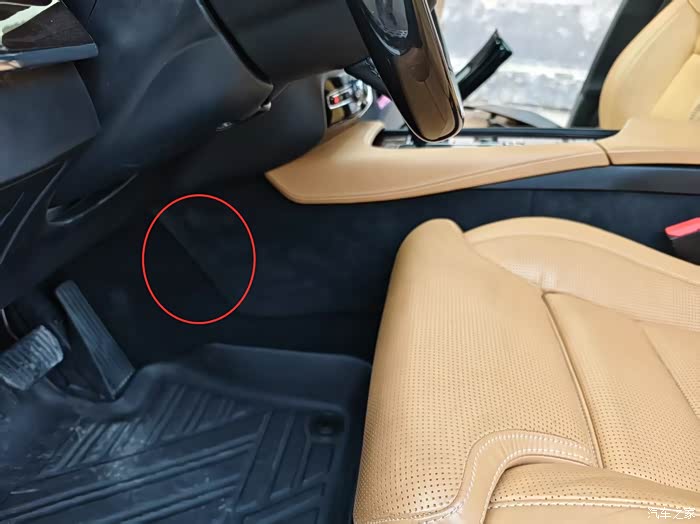

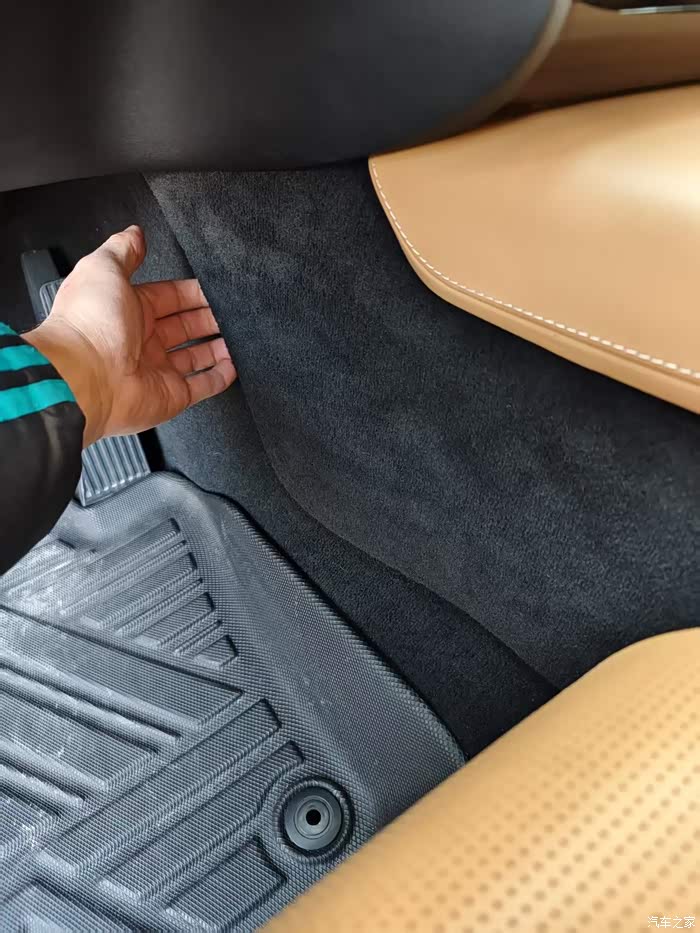

拧开车身搭铁处的螺丝(先忽略那些乱线),然后掀开地毯就可以看到驾驶舱保险盒,

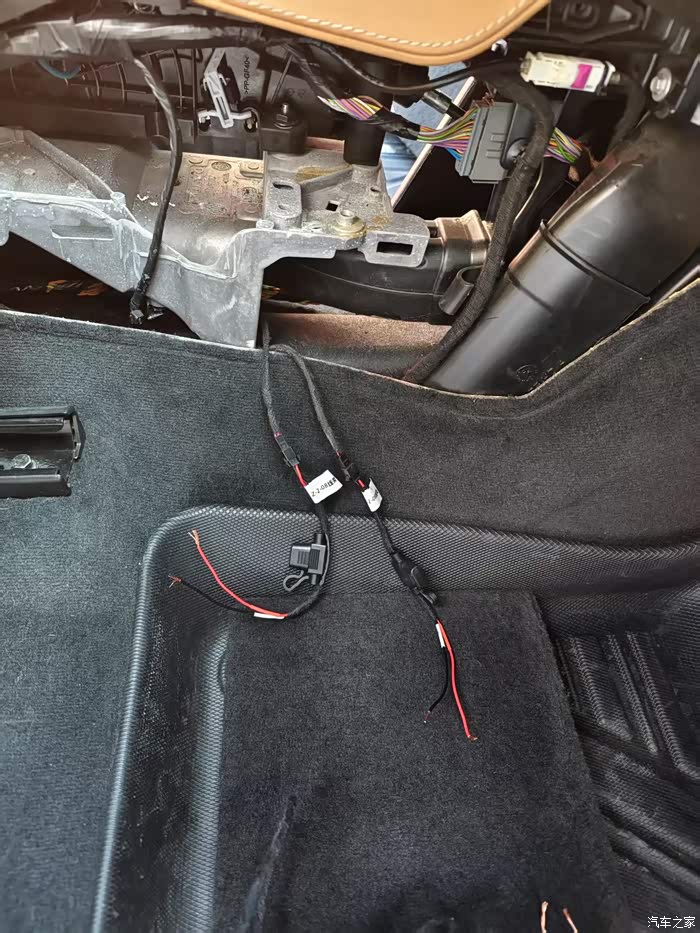

正极取电位置

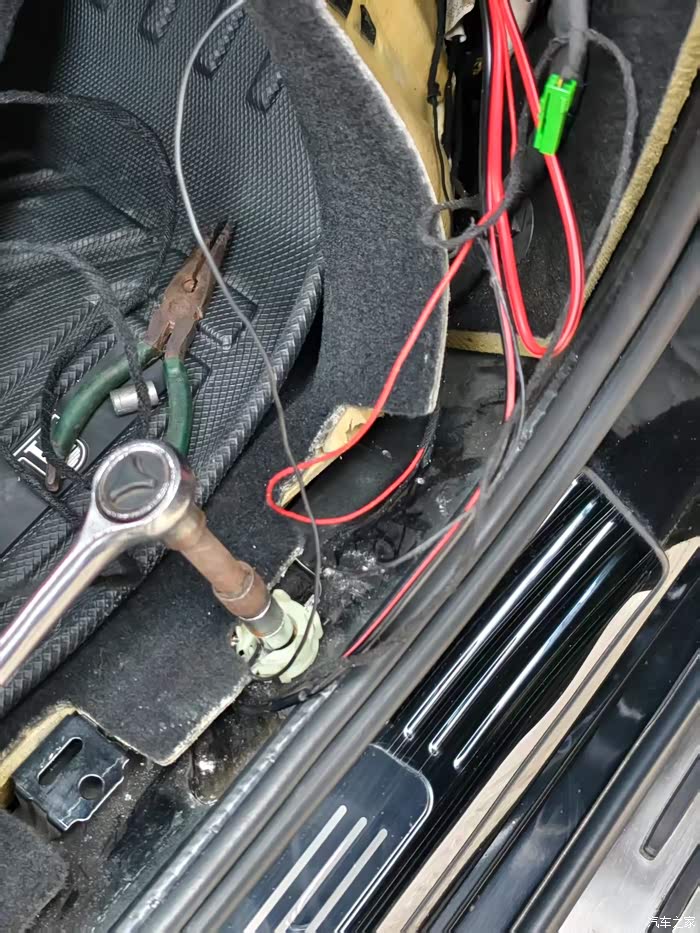

负极拧到车身搭铁处,强迫症看不得那些乱线,一并整理好

点火开关打到ACC档,小桌板的无线充设备已经顺利开始充电,手机,手表等都可以。

建议篇


1、增加固定背板4颗螺丝的防尘盖,同时兼顾美观作用,打开盖板看不到裸露的螺丝(非强迫症可以无视);
2、延长无线充线材长度,主要是延长线部分线材过短(不进保险盒取电可以无视);

当然了瑕不掩瑜,上述两点小问题可以忽略也自行解决。

后记


至此,后排小桌板的改装全部结束,个人建议,按照这篇帖子自己安装就行,因为已经写的非常详细了,省下200块安装费干点啥不好:),而且自己动手完成后的内份成就感。。。哇咔咔

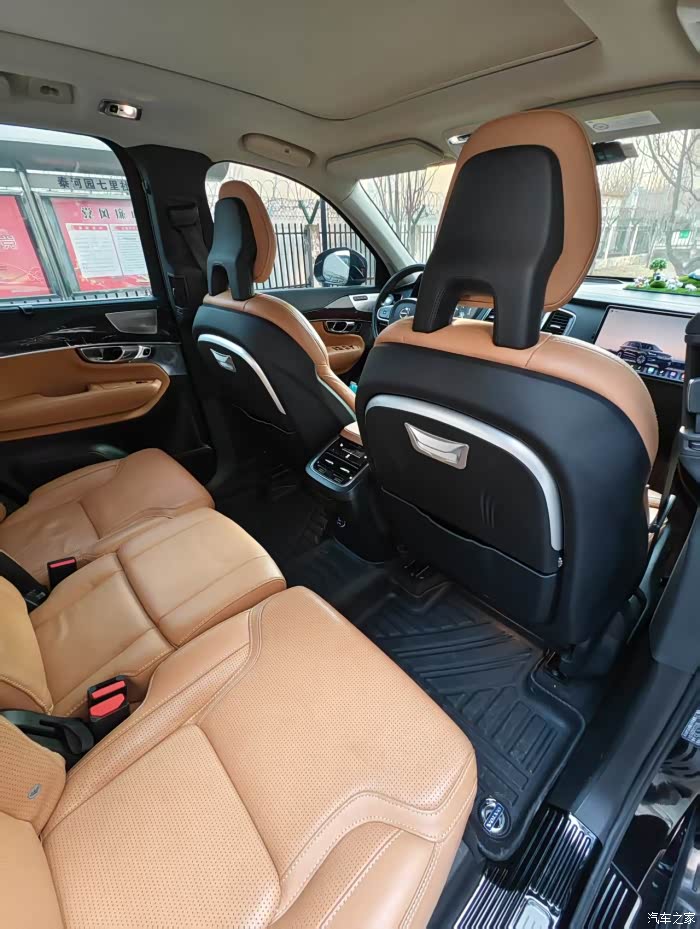

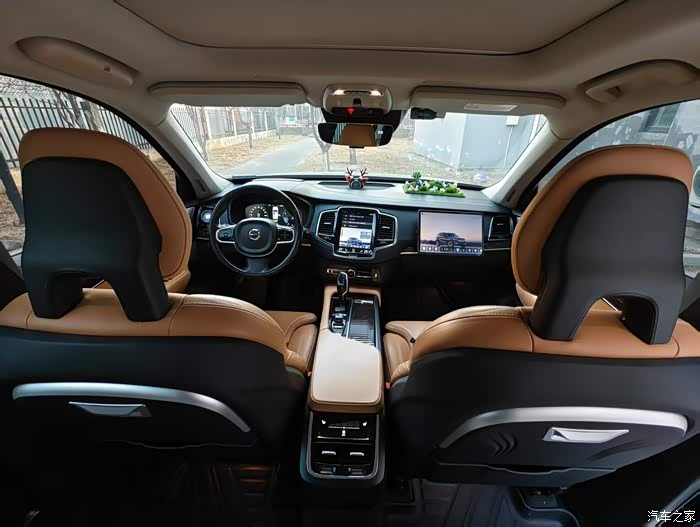

打完收工,爱车全景照奉上,好了XDM下次再会
