2006年买的车，奥拓基本款。几年用下来，老是出现这样那样的毛病，尤其是异响，每次修完总觉得效果不好。修车修的心里很郁闷了，总感觉修不到心里去，有点烦，于是就动了自己安装转速表的心思，这样以后就能监测一下到底修车效果怎么样了。
主意定了以后就开始在网上淘转速表，17日转速表到手。立即着手进行，下面请大家仔细欣赏哦。
先介绍一下转速表，总共四根线，红，黑，蓝，黄。红线接电源，只要是驾驶室里的12V的就行，我接的是点烟器的（感觉线比较好找）。
黑线接电瓶负极，驾驶室里都有通到电瓶负极的螺丝，直接接上就行了。
蓝线接亮度显示开关（接完后感觉没有必要，因为我的这个转速表是自动切换的，电门开关打开后显示电压，启动后显示转速）。
黄线接信号线。
第一步，拆掉电瓶的正负极（不管有没有用，以防万一，哈哈）

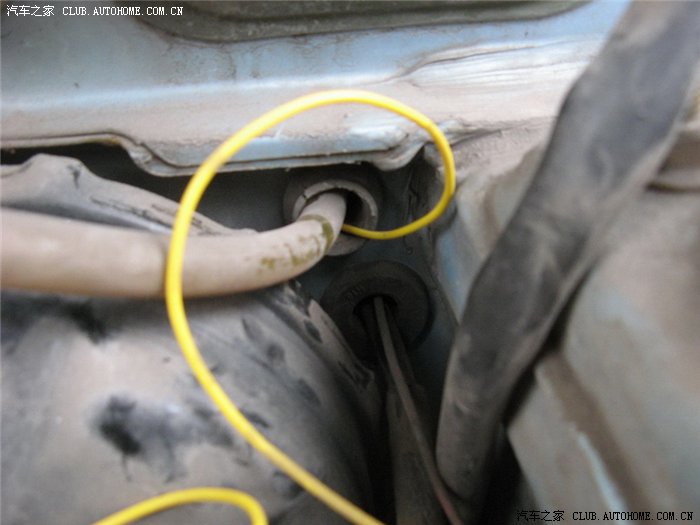

第二步，“穿针引线”，利用细铁丝将黄线引到发动机仓。上第一张图，我当时在寻找穿线孔时费了好大的力气呢。一开始打算从下面的孔穿，结果驾驶室侧的孔有橡皮垫封着，相当难穿，我都打算放弃安转速表了；抱着试试看的态度，将驾驶室里的线路仔细整理了一下，找到上面的孔发现没有橡皮垫，用铁丝插进去，哇塞，一插就进去了，真舒服，再看发动机仓，铁丝都已经出来一大截了。这里建议大家都从上面这个孔里穿。
-
第三步，接信号线。黄线要接到高压线圈的一根黄色的细线上面，接之前要擦拭干净哦，要不然连颜色都分不清哦。有二极管的最好能串个二极管，然后再跨接上去，用胶布包严。
-
第四步，接电源线。我接的点烟器的，比较好找，见图。红色带把的那个就是，轻轻一把就下来，在中间位置拨开，把转速表的红线接上就行。
-
第五步，接地线，在车体上面找到这个螺丝，直接并上就行，很简单。
-
第六步，接蓝线及显示开关，白色的那个（父亲在小店里买的，不太专业哦），先将蓝线在中部位置掐开，将开关串联上，线另一端搭接到红线的任何位置都行。如果嫌麻烦，这个线估计不接也可以。
-
第七步，设置好转速表的分频值，说明书上都有，插上针脚插头，就可以打开电门开关试试了。整体效果见图，有的因为相机的原因，数字显示的不全，有一个是电压，一个是转速。
经过试用，感觉踩油门有分寸了，还是不错滴。
最后恳请版主看在费了这么长时间的份上给个精吧。这可是我的处女原创哦。哈哈。
-
顶了 和我的安装方法一样一样的 嘿嘿 不过我的是04年贝贝
请教一个问题 我的表和你的也是一样一样的 4跟线 一根搭铁 一根接高压包 一根电源 一根开关 接完后不显示电压 开关不起作用 咋回事啊
-
继续上图
-
继续，最后一张，这个家庭真是温暖哦，版主都射了，在这里郑重感激你哦。另感谢所有捧场的网友。
-
引用:
原帖由 haqian123456 于 2009-11-19 18:59 发表在 9 楼
不錯，發完了么？
刚发完。谢谢捧场。 -
引用:
原帖由 daemon0111 于 2009-11-19 19:03 发表在 11 楼
顶了?? 和我的安装方法一样一样的? 嘿嘿? 不过我的是04年贝贝请教一个问题? 我的表和你的也是一样一样的?? 4跟线? 一根搭铁?? 一根接高压包? 一根电源?? 一根开关?? 接完后不显示电压?? 开关不起作用?? 咋回事啊??
开关的那根线，另一头你接哪里了。电压是在不启动车，只是将电门开关打开时才显示的。 -
引用:
原帖由 巴德活佛 于 2009-11-19 18:57 发表在 8 楼
此主帖已经被巴德活佛设为精华贴帖子标题：06年的奥拓基本款加装转速表，自己动手哦精华理由：改装的典范，动手能力不错。
谢谢版主。想问你个问题，有我们TT的电脑上的监测软件吗。 -
引用:
原帖由 真煤黑子 于 2009-11-19 19:18 发表在 16 楼
谢谢版主。想问你个问题，有我们TT的电脑上的监测软件吗。
当然有，不然错误代码怎样记录/只不过版本不一样而已。
-
请问阁下，哪里淘的转速表？给个连接。多少米？
引用:
原帖由 真煤黑子 于 2009-11-19 18:28 发表
2006年买的车，奥拓基本款。几年用下来，老是出现这样那样的毛病，尤其是异响，每次修完总觉得效果不好。修车修的心里很郁闷了，总感觉修不到心里去，有点烦，于是就动了自己安装转速表的心思，这样以后就能监测一下到底修车效果怎么样了。主意定了以后就开始在网上淘转速表，…
-
引用:
原帖由 99年贝贝 于 2009-11-19 19:35 发表在 18 楼
里淘的转速表？给个连接。多少米？
北京的一个店。
