是驴是马。。40多款SUV.........【后悬挂】....直观对比........

1 208 发布于 2012-09-02 16:55:27 只看楼主修改帖子

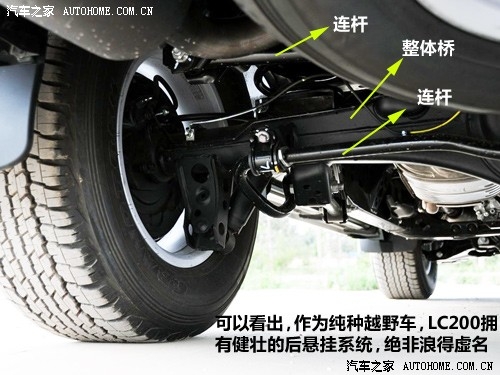

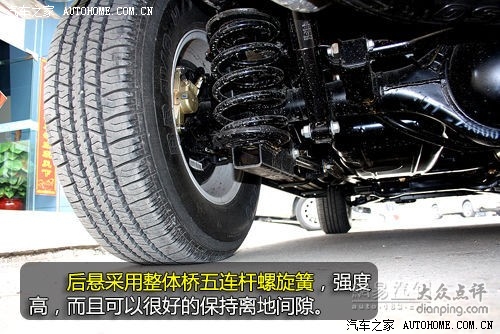

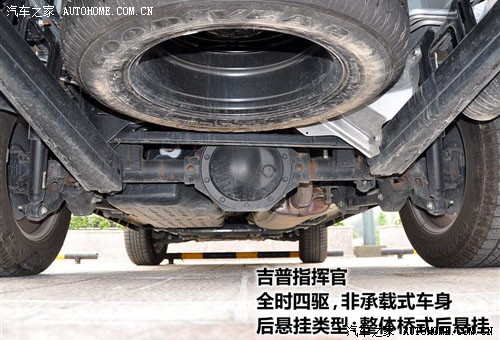

吃饱了没事作，把收集的一些悬挂图片翻出来，仅供大家娱乐参考全部为SUV车型的后轮悬挂，包括非独立后悬和独立后悬（双连杆、双横臂、多连杆、整体桥等），比比谁的样子看起来舒服些吧

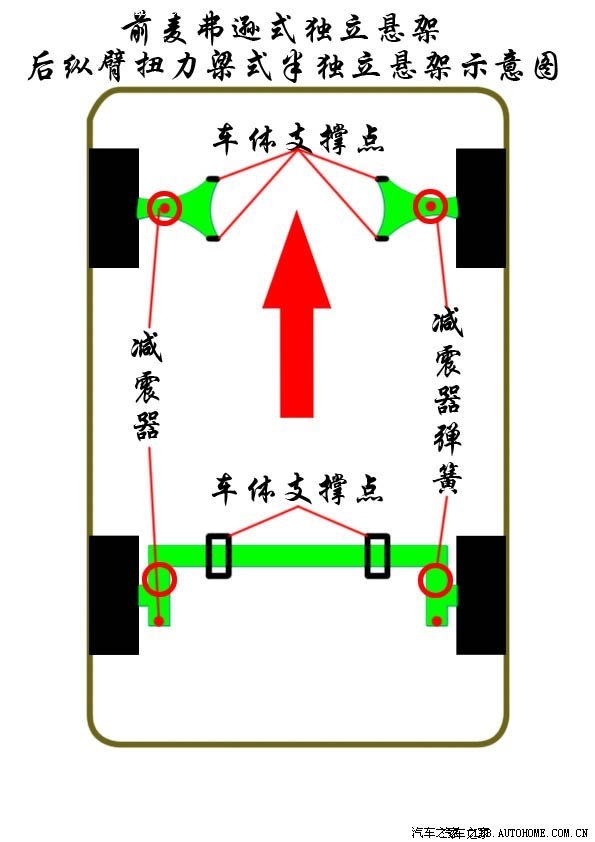

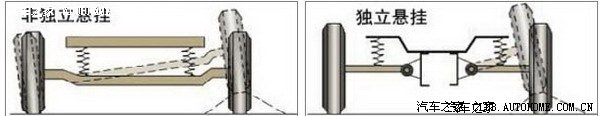

独立非独立最基本示意图

一、常见的非独立悬挂

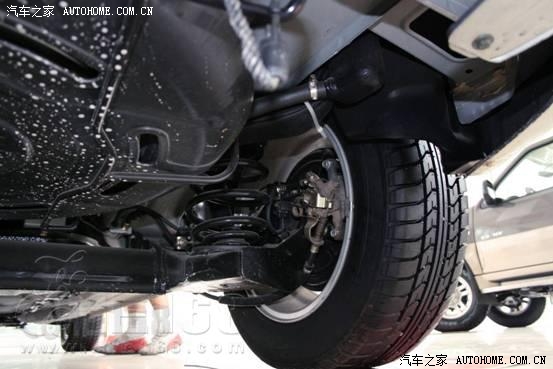

1.拖曳臂式悬挂是专为后轮设计的悬挂结构，构成非常简单：以粗状的上下摆动式拖臂实现车轮与车身或车架的硬性连接，然后以液压减震器和螺旋弹簧充当软性连接，起到吸震和支撑车身的作用，圆柱形或方形横梁则连接左右车轮。

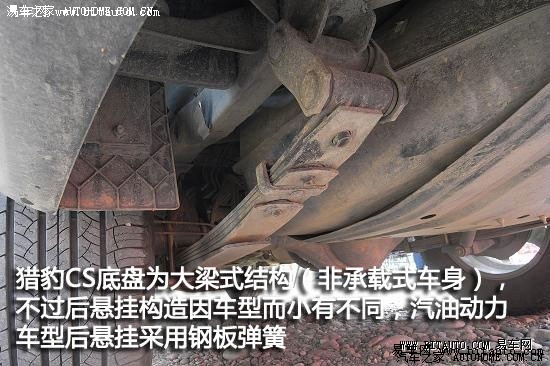

2.平行片状弹簧式平行片状弹簧式是用二组平行安装的片状弹簧支撑车轴，片状弹簧当做避震装置的弹簧，也做为车轴的定位之用。构造简单，使制造成本减少，因片状弹簧的强度高而有较高的可靠度，以及可以降低车身底板的高度。

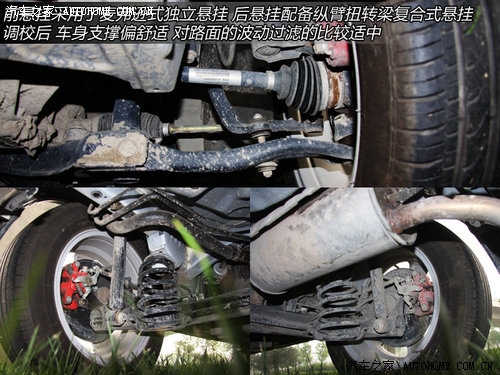

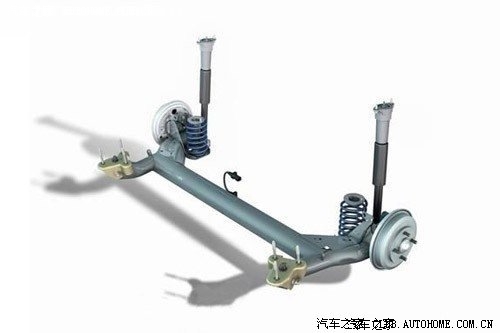

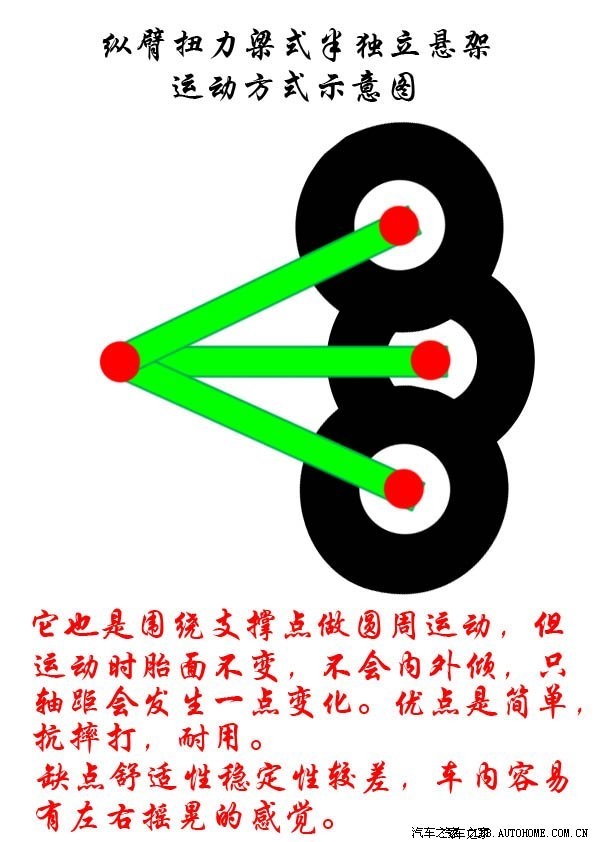

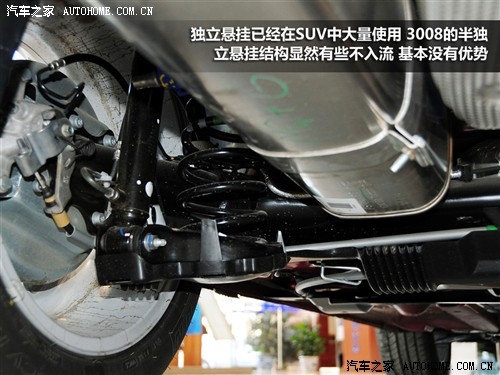

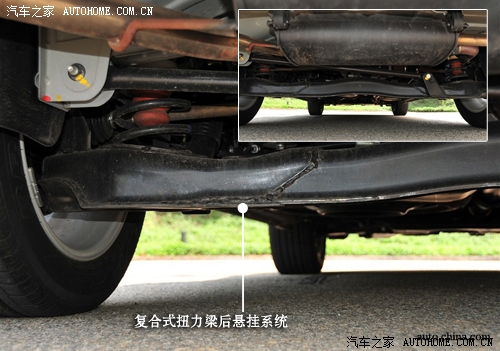

3.扭力梁车轴式扭力梁车轴式主要使用在前置引擎前轮驱动(FF)的车。有一连结左右轮的梁，在梁的二端有用来做为前后方向定位的拖曳臂，整个悬挂系统以拖曳臂的前端与车身连结，在梁的上方有用来做为横向定位的连杆
非独立悬挂系统的缺点

因构造简单使设计的自由度小，操控的安定性较差。

二、常见的独立悬挂

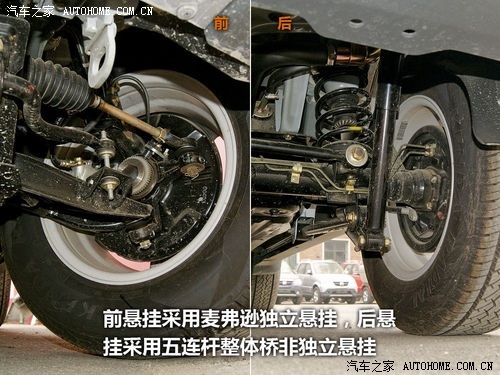

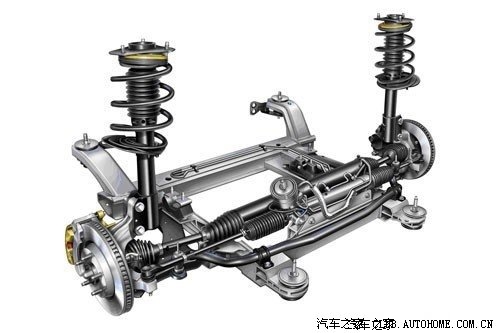

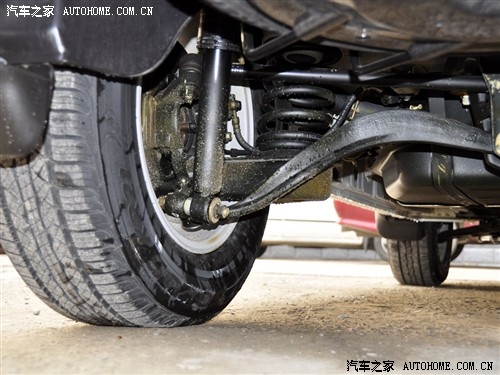

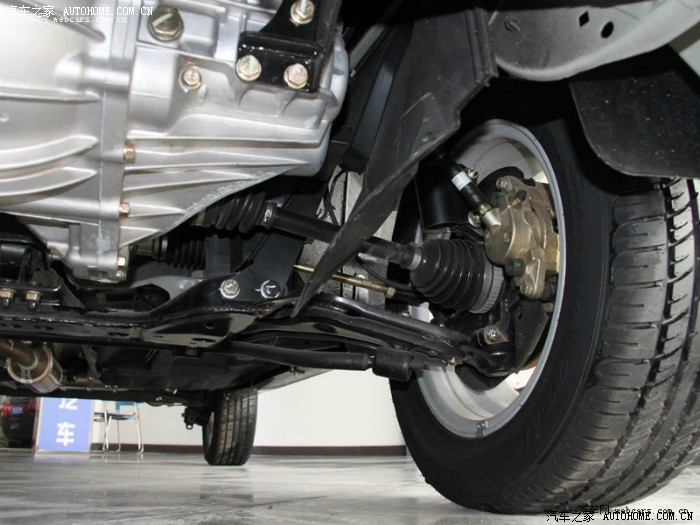

1.麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。主要结构简单的来说就是螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并可以用减震器的行程长短及松紧，来设定悬挂的软硬及性能。大部分车型的前悬挂都是麦弗逊式。

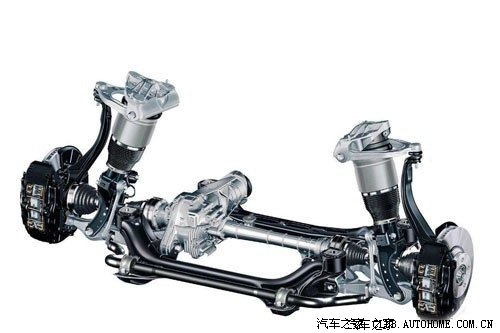

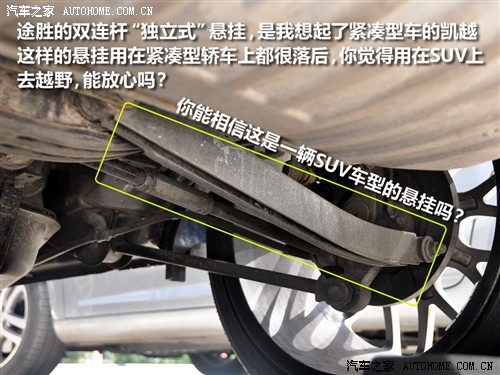

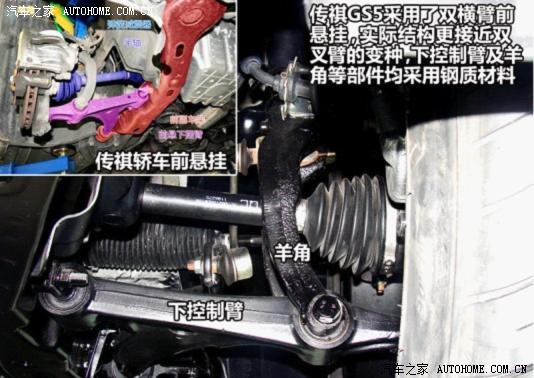

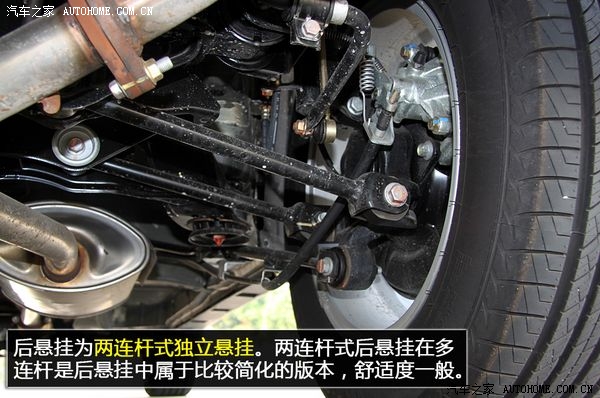

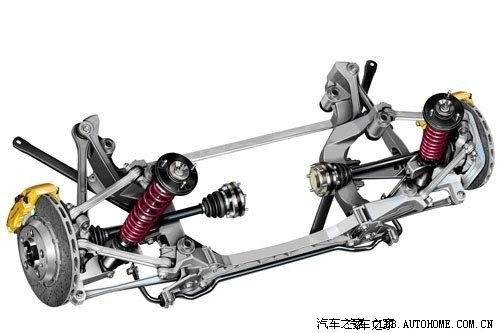

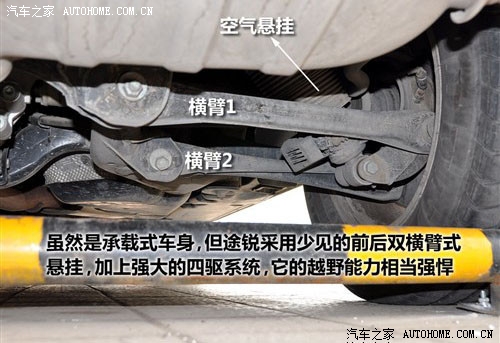

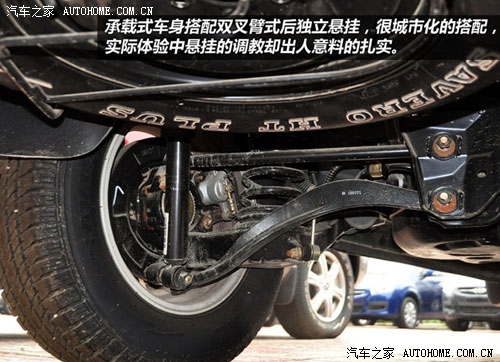

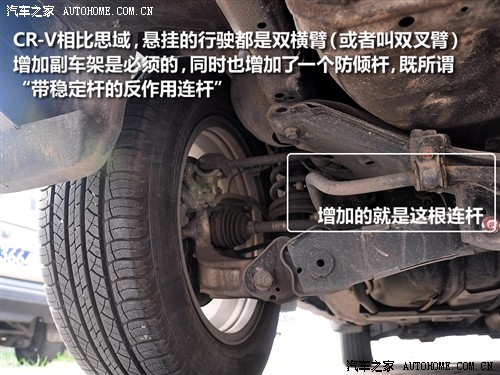

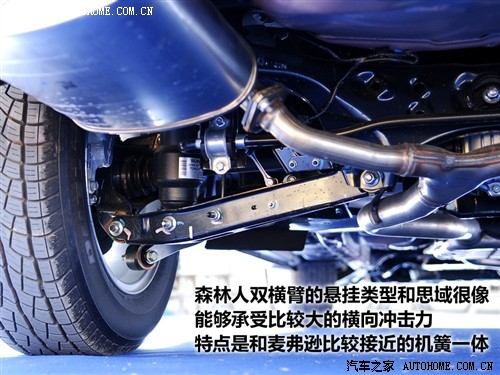

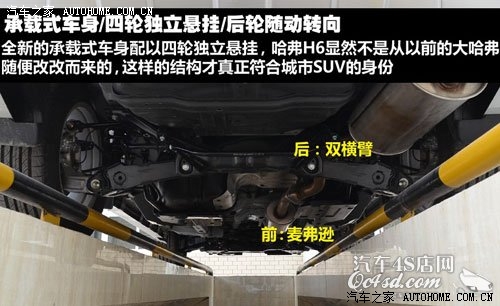

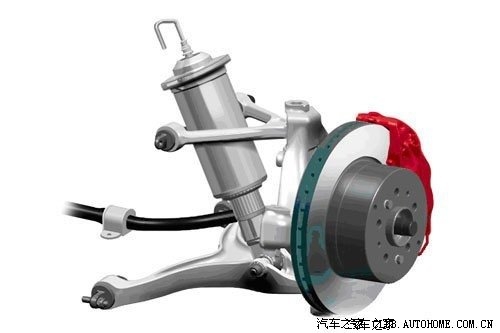

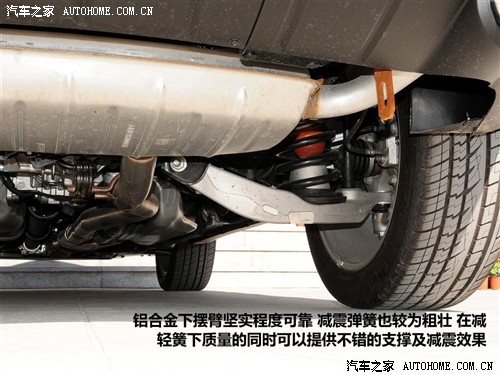

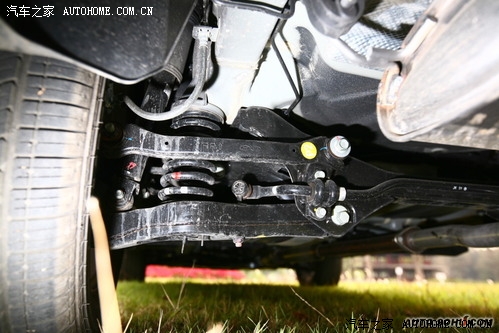

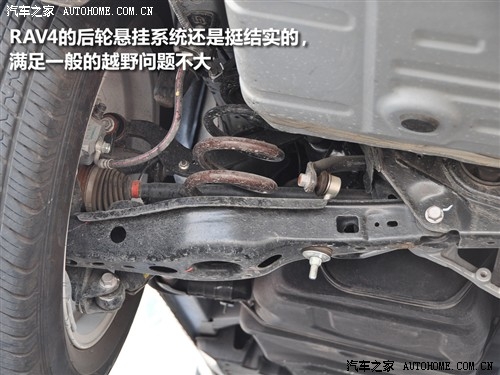

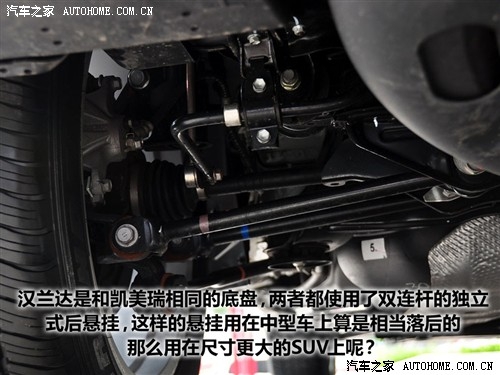

2.双叉臂式悬挂，又叫做两连杆式悬挂，是又一种常见的独立悬挂。双横臂悬挂也是使用范围很广泛的悬挂，包括很多运动型车和高级车。双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，转弯的侧倾小

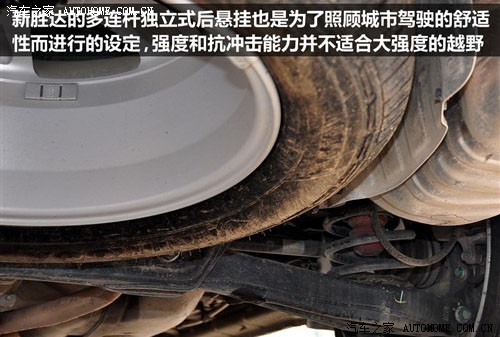

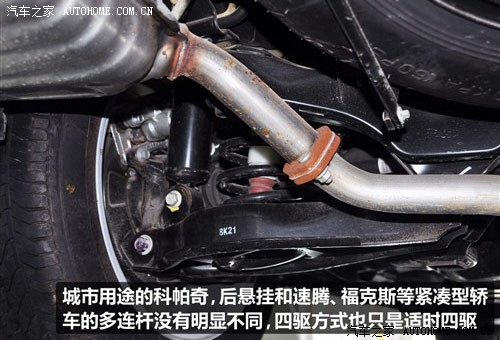

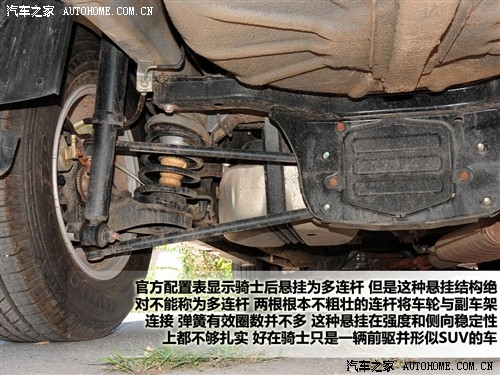

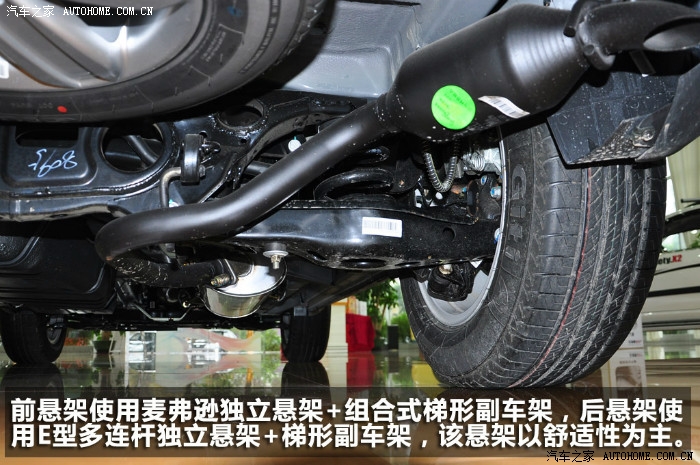

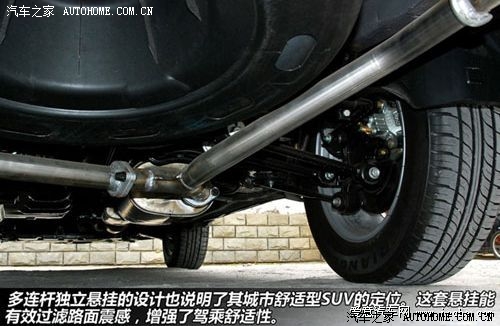

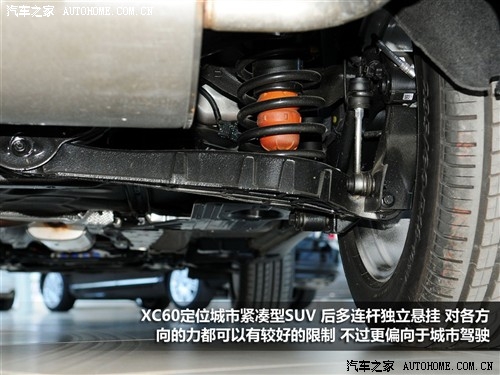

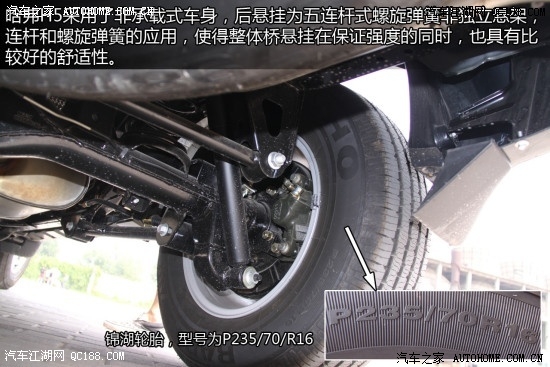

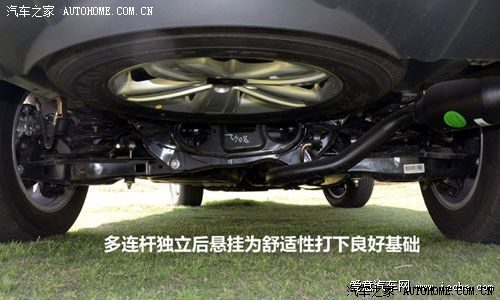

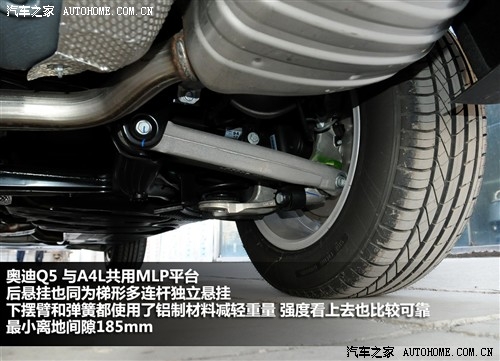

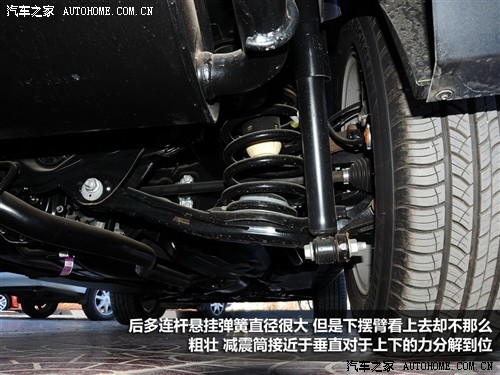

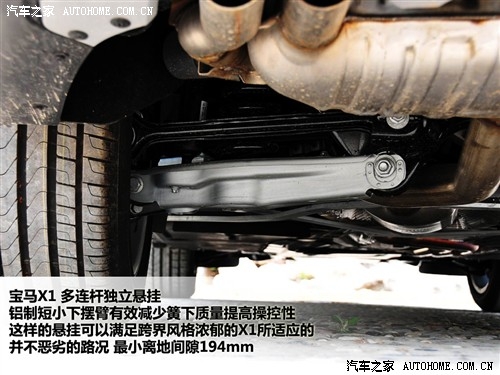

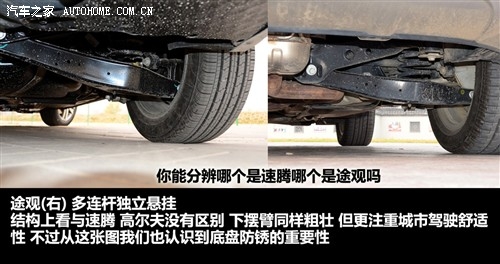

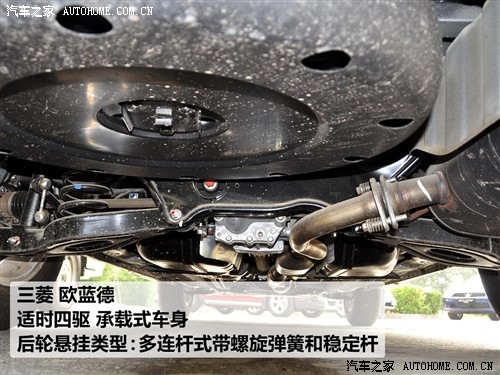

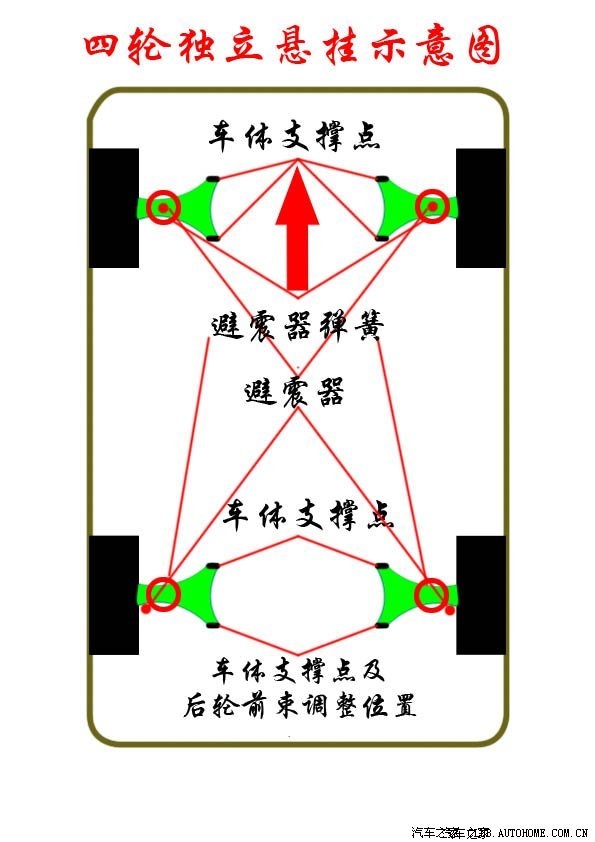

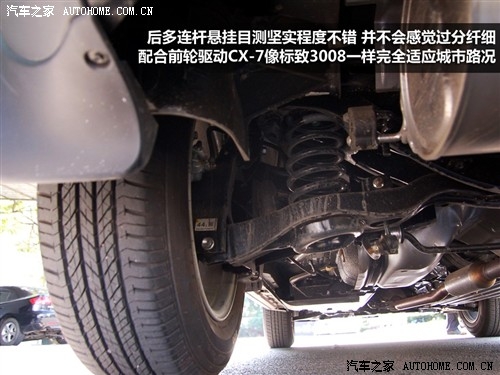

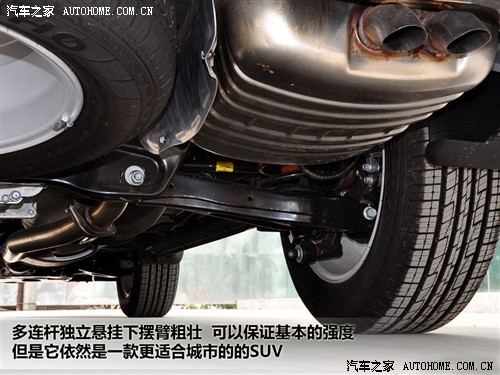

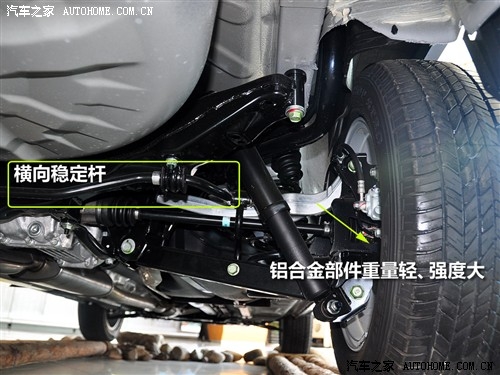

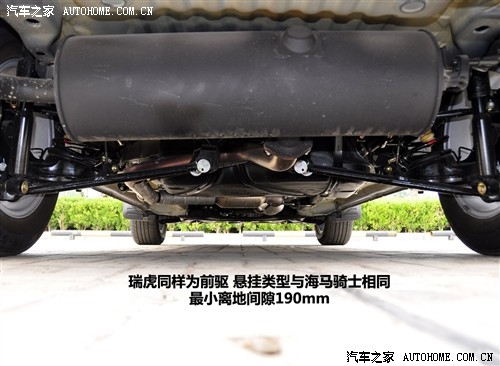

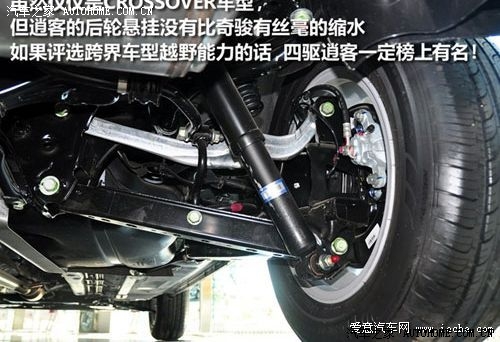

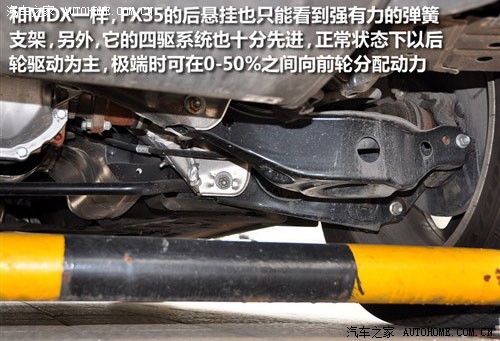

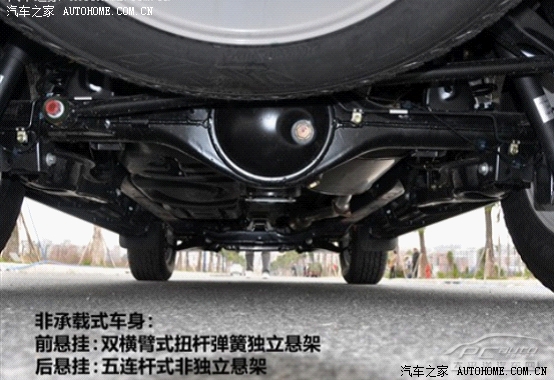

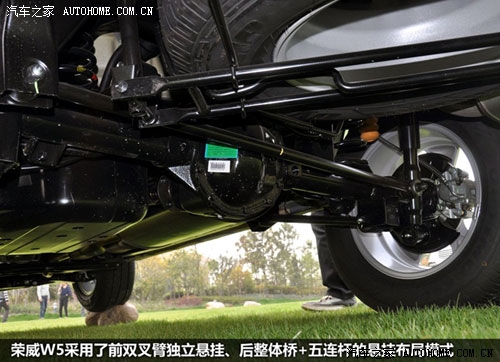

3.多连杆悬挂系统，又分为5连杆后悬挂和4连杆前悬挂系统。顾名思义，5连杆后悬挂系统包含5条连杆，分别为控制臂、后置定位臂、上臂、下臂和前置定位臂，其中控制臂可以调整后轮前束。5连杆悬挂的优点是构造简单、重量轻，减少悬挂系统占用的空间。5连杆后悬挂能实现主销后倾角的最佳位置，大幅度减少来自路面的前后方向力，从而改善加速和制动时的平顺性和舒适性，同时也保证了直线行驶的稳定性，因为由螺旋弹簧拉伸或压缩导致的车轮横向偏移量很小，不易造成非直线行驶。
