朗逸２０１３改款更换手动空调开关支架作业

1 2 发布于 2017-10-21 11:00:37 只看楼主修改帖子

前阵子老婆反映她的车子空调有毛病，说是冷热风的旋钮不利索，只能转一半。而且无论转到哪个方向，空调都是呼呼吹热风，象是那个旋钮失灵了。根据经验，我初步判断是她车上手动空调开关的支架上有东西坏掉了。因为大众朗逸２０１３款车子，手动空调的那个支架是个塑料玩意，上面又是齿轮，又是拉杆，日子一久，塑料老化，齿轮掉齿，拉杆断裂都有可能。于是毫不犹豫地在淘宝买了个支架回来。今天支架到货了，那就马上把它换上去吧。下面看图说话：

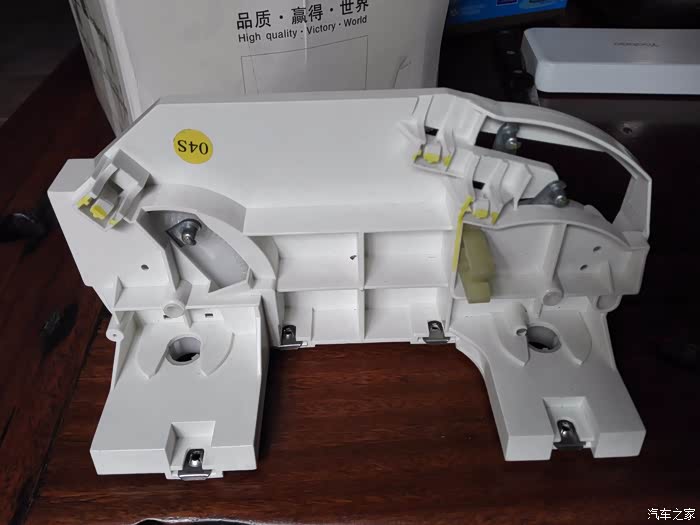

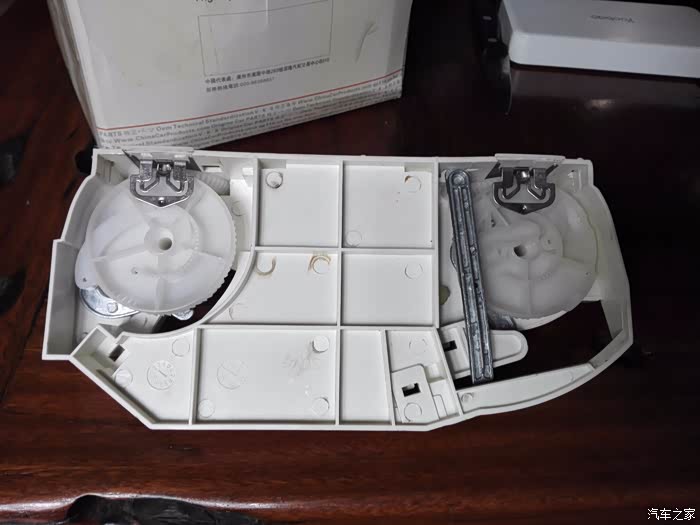

先看一下今天的主角：手动空调开关后支架。淘宝上45块一个，包邮。价格不贵，看了一下生产日期，居然是2014年产的，还是有点太旧了。便宜货也懒得和卖家理论了。。。

这个东西的主要功能就是把空调面板上旋钮的旋转，通过齿轮转向，然后再通过连杆拉动几个风门的钢丝开关。

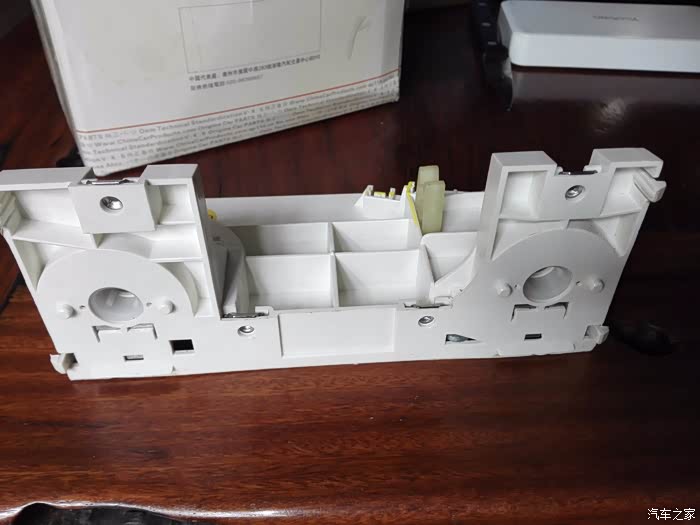

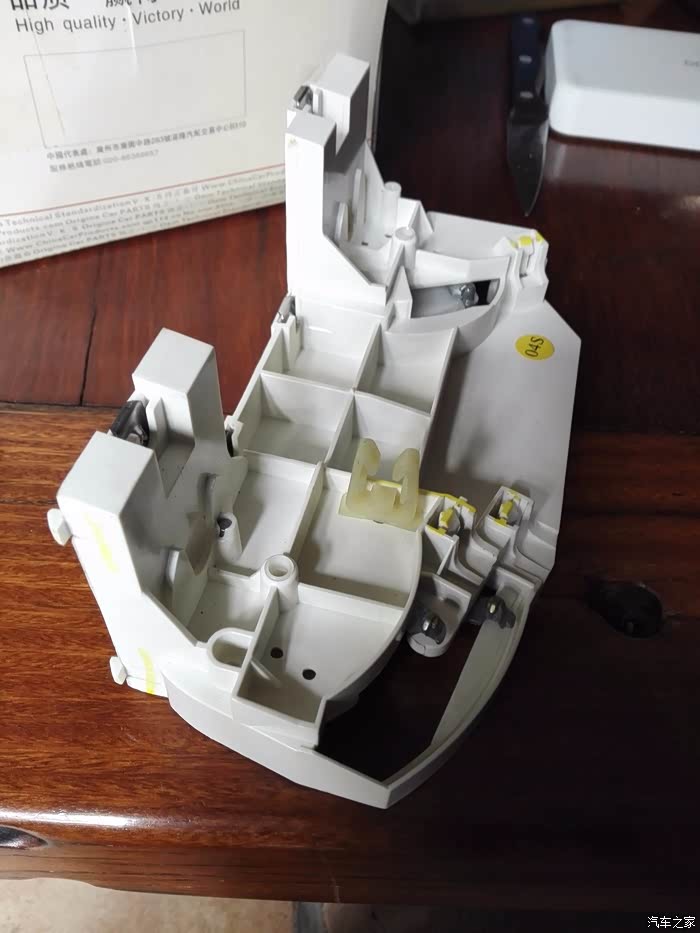

这是支架的底部

换个角度再拍一张。

支架是装在空调开关的里面的，所以得先拆开中控的面板。而且还要把中控上的导航一体机拆下来，才能拆空调开关。下面的步骤就是拆中控的，需要改音响或者改装中控上其它设备的车友，可以参考一下扯除的步骤，都是一样的。

支架是装在空调开关的里面的，所以得先拆开中控的面板。

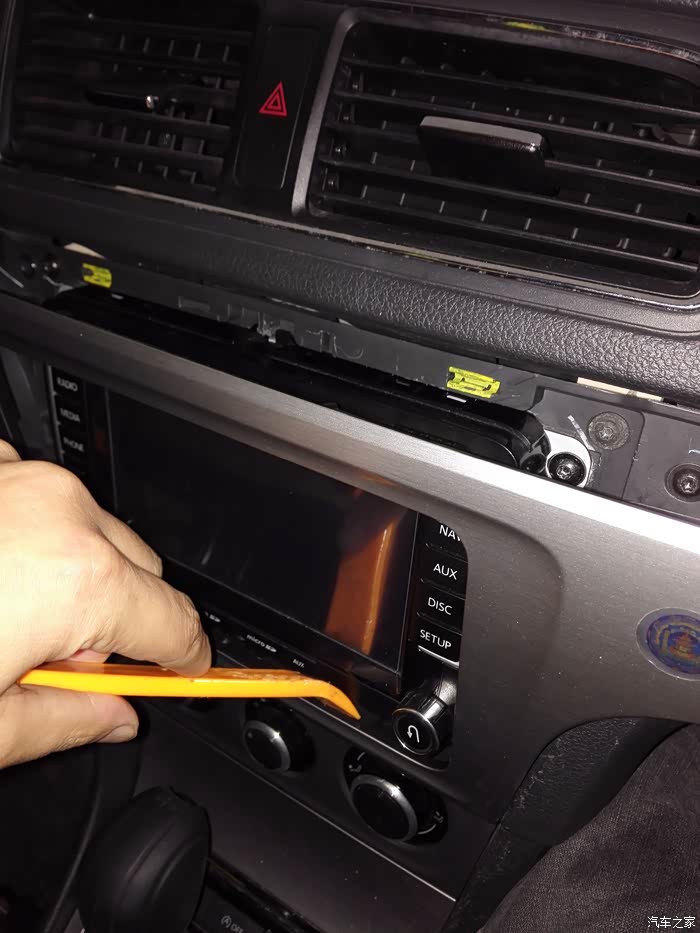

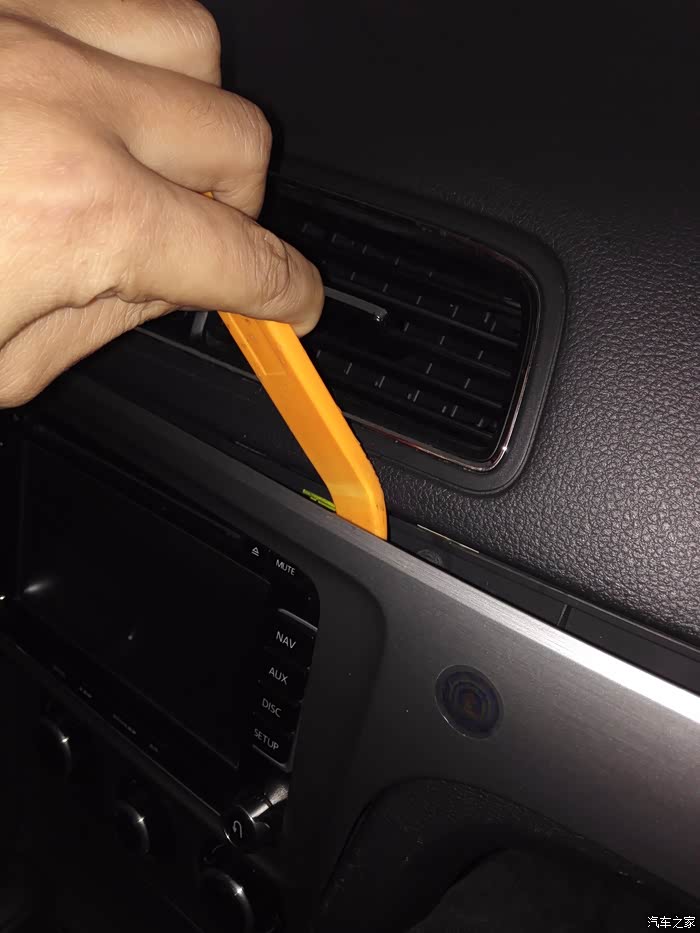

中控的装饰板是塑料卡子卡住的，拆除的方法是用一个塑料撬棒从最右边开始撬。不要怕用力，这东西质量非常好。因为以前拆腾音响，我这个都已经拆过十多二十次了，还好好的。

逐渐撬到中部了，

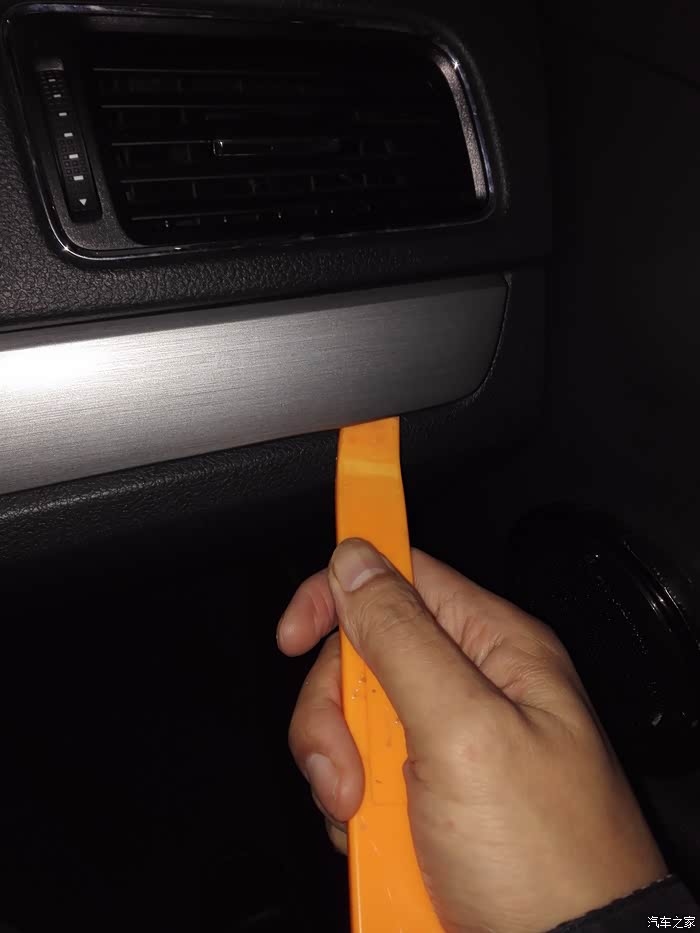

最后撬下面。

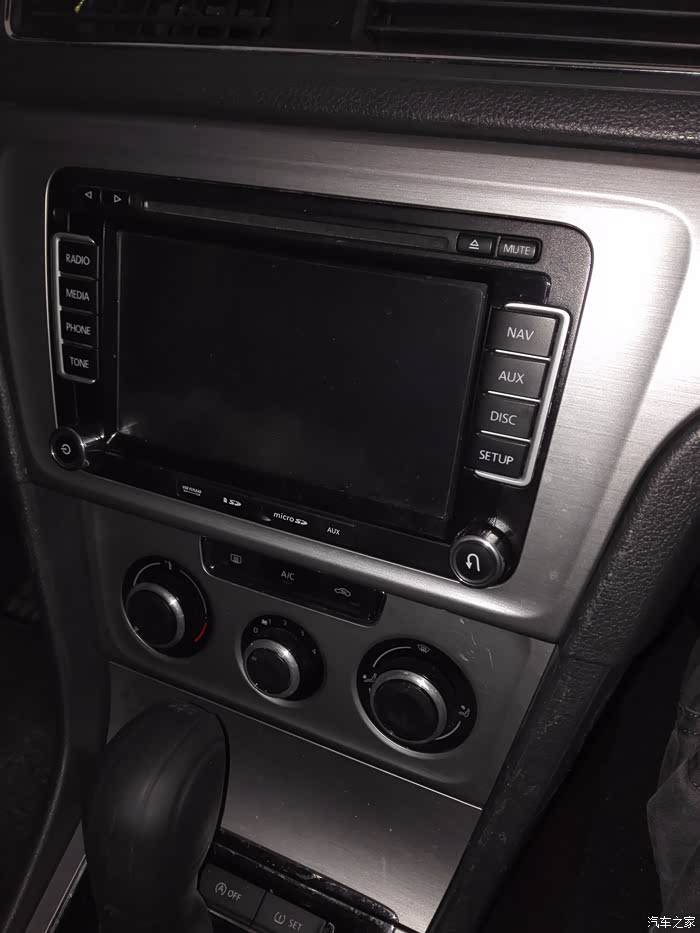

这是完全撬下来后的样子。

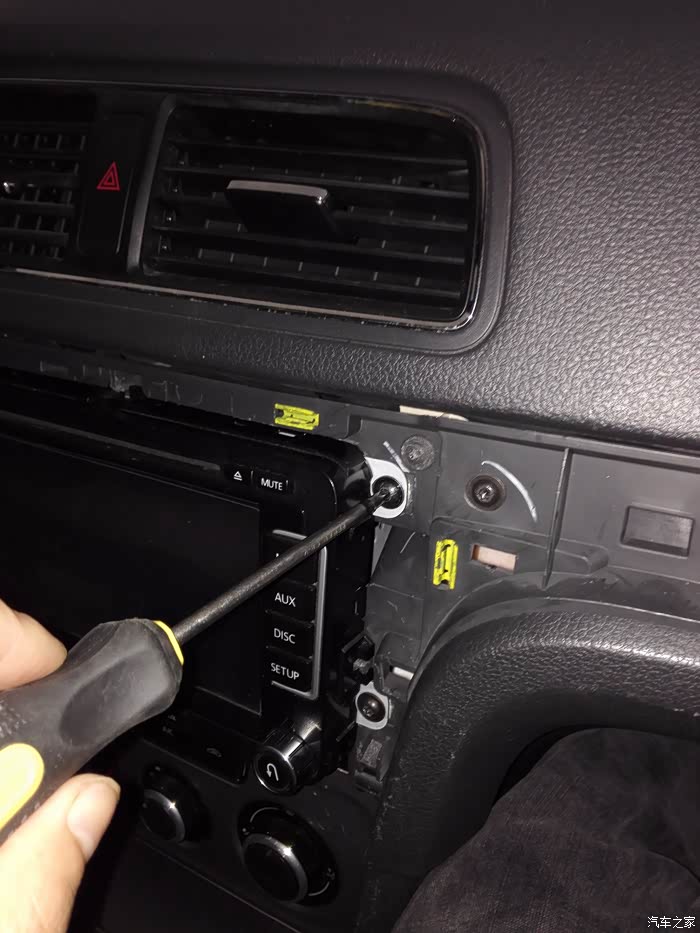

中间的导航一体机由四个米字形镙丝固定，用T20的米字螺丝刀拧掉它们就可以取下导航机了。

这个就是导航机的固定螺丝。朗逸这个车上的小螺丝基本都是T20的米字螺丝，所以如果喜欢自己动手折腾车的话，T20的米字螺丝刀一定得准备一把。我是准备了两把，以防万一。

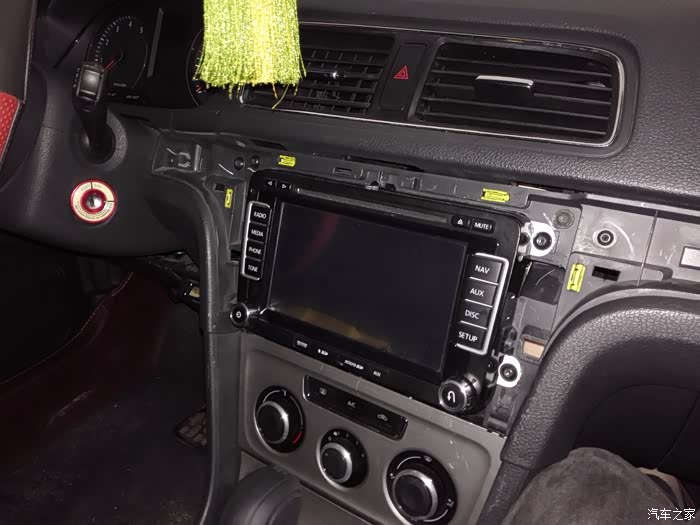

导航一体机拆下来了。后面的线束很乱，那是我自己折腾音响搞的，其实原车CD机后面是很干净的，只有一条线束外加一根收音机天线。

我的导航一体机是用的德塞西威231D，这机子质量还不错，我主要看中的就是它支持全部无损格式的音频文件，听无损音乐很方便。

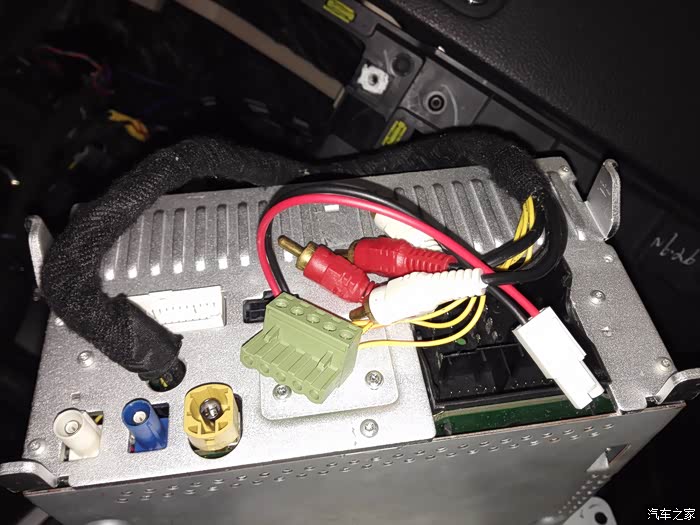

这是背面的线束接口，一共七根（其中一根是我自己加的）。

这一根就是自己加的线束，是用来引出机子内的低电平音频信号的。用这种方式来连接功放不会破坏音质，要比用高转低好得多。

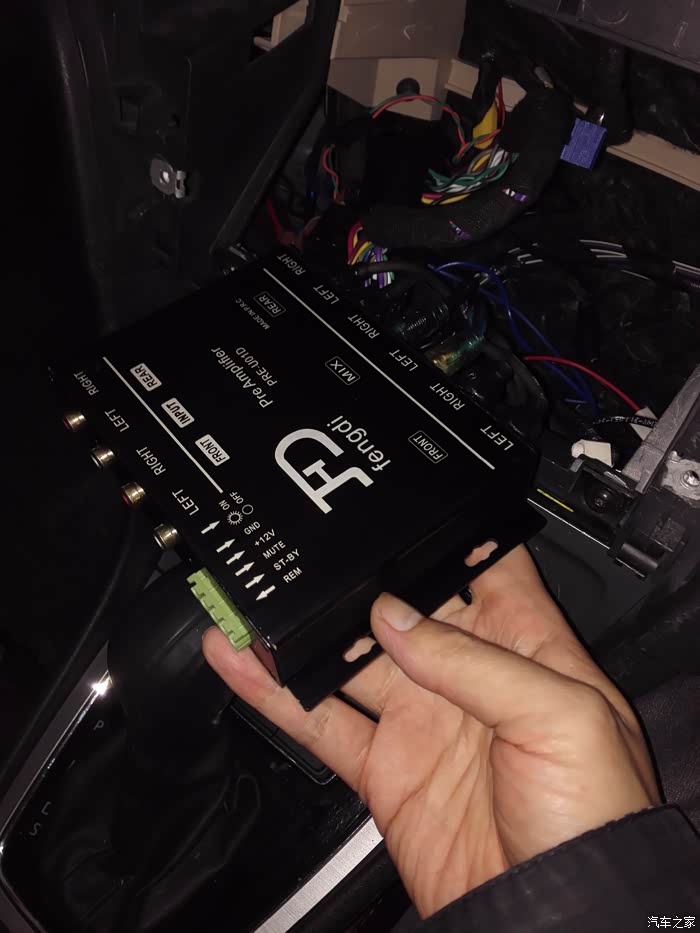

这是个前置放大器，它的作用是把上面引出的音频信号放大，减少车内各种噪音源的影响。说白了还是用来保证音质的。

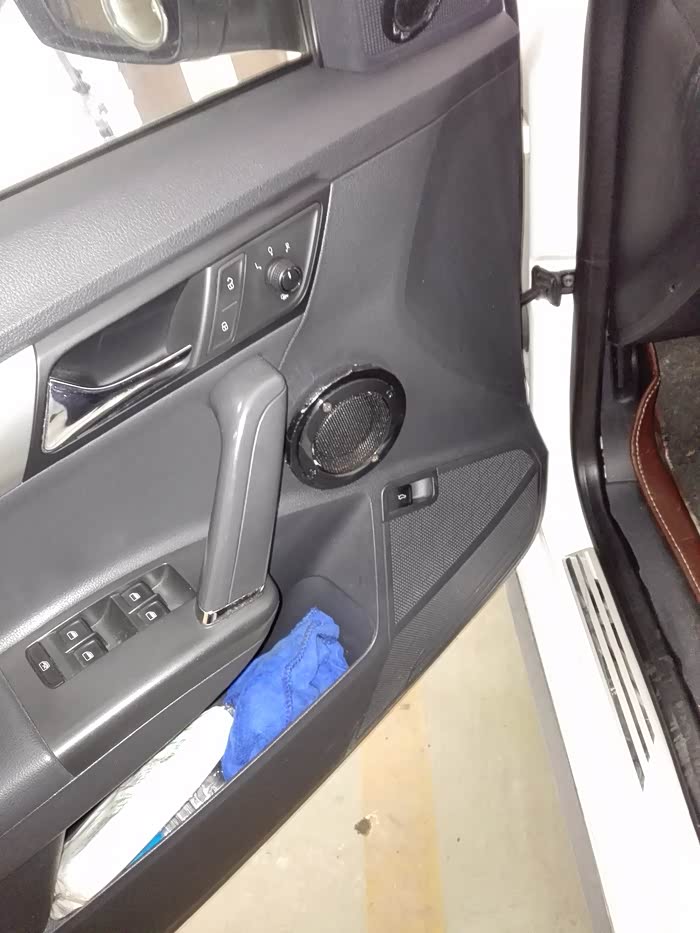

这是我改装音响后唯一可以看到的与别的车不一样的地方：车门中间那个小喇叭，是我加装的。把原来由高、低音两个扬声器组成的二分频改成了高、中、低音三个扬声器组成的三分频。效果的提升非常非常明显。

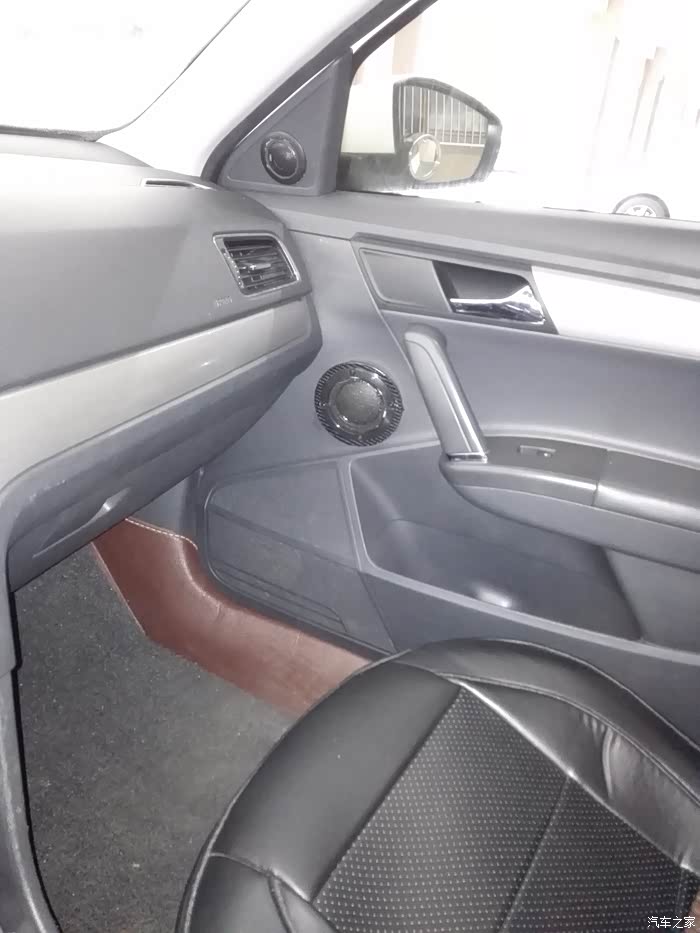

另一边门上的三个喇叭。

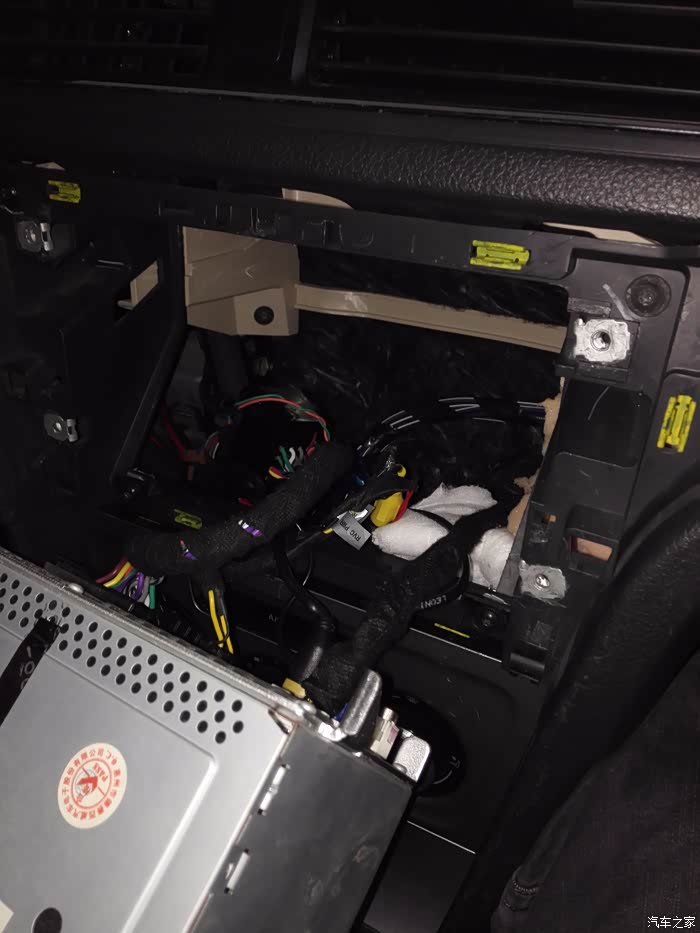

接着说拆中控。看这一堆线束。有密集恐惧病的人看了，会头晕恶心。。。

一体机拆掉以后，就可以拆空调开关面板了。第一步还是把装饰板撬掉，方法和前面说的一样。

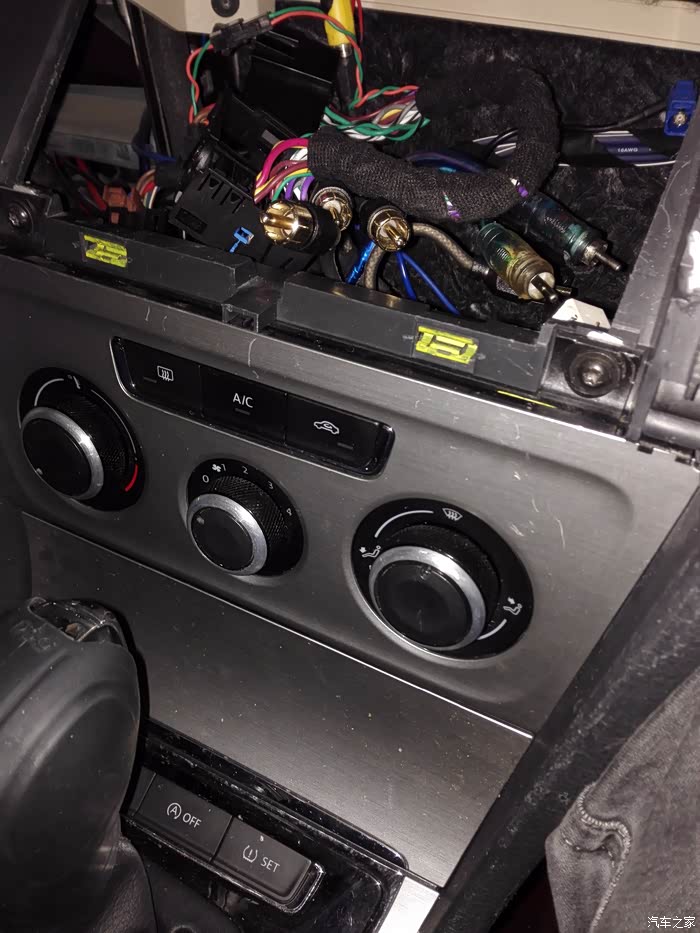

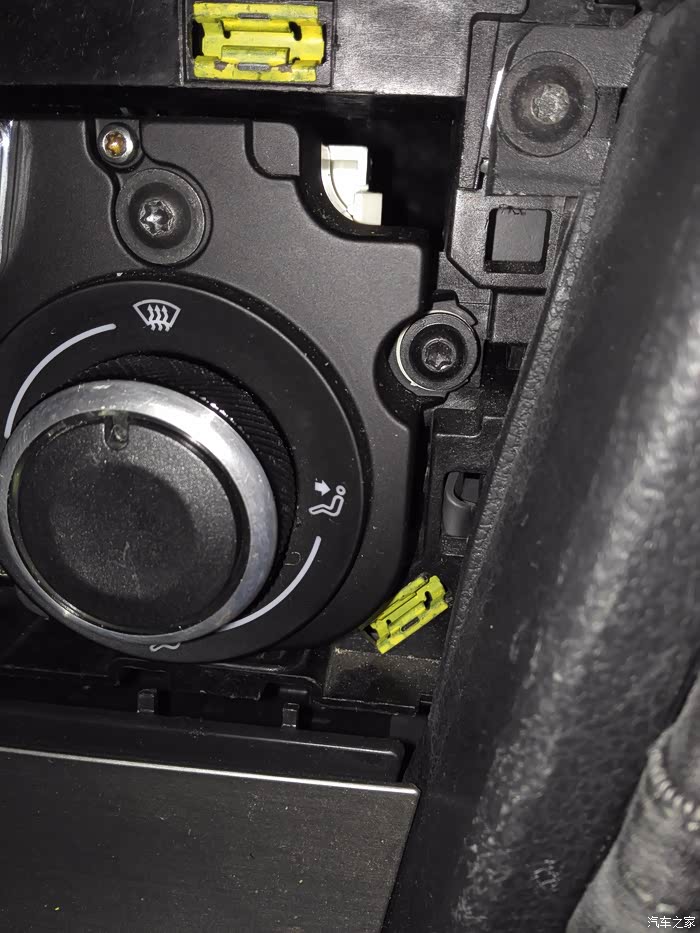

装饰板弄掉以后，可以看到固定螺丝了。左右两边一边1个，下边2个，中间呈梯形分布还有4个。一共8个螺丝。

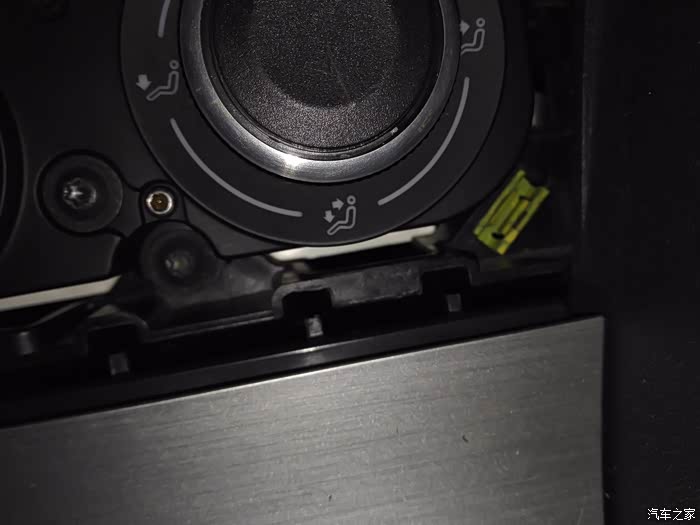

这里可以清晰地看到两个螺丝，主要下面那个螺丝，比较深，一下子可能看不到。这个图方向不对，右边其实是下边。

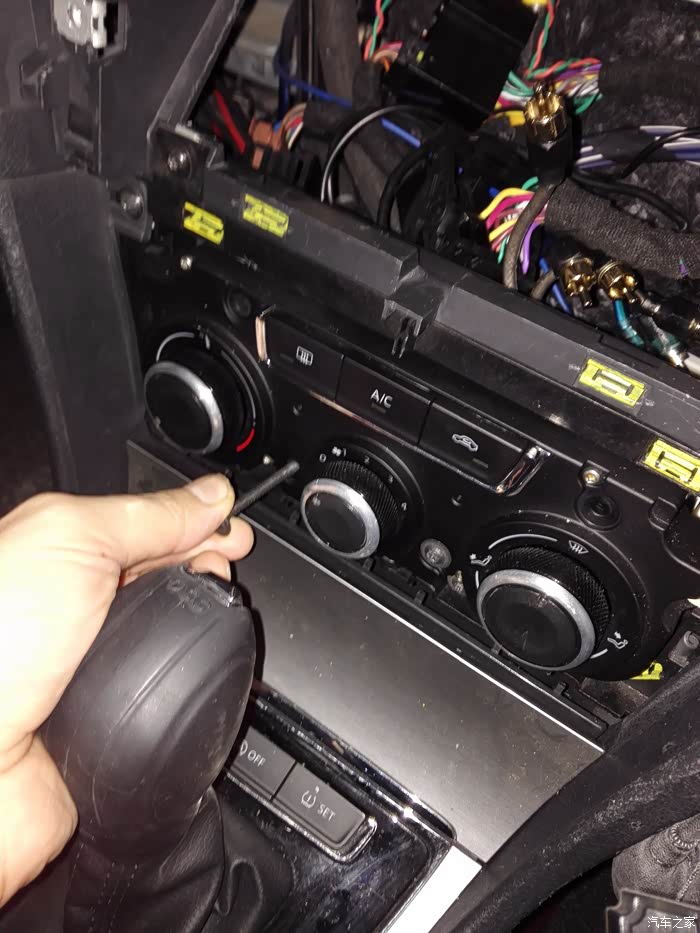

这就是下边那个螺丝。

先拆左右两边和下边的4个螺丝，这4个是固定整个空调开关的。

拆了周围四个镙丝，面板就可以动了，但里面的支架是卡住的，还拿不出来。得拆掉中间的四个镙丝才行。

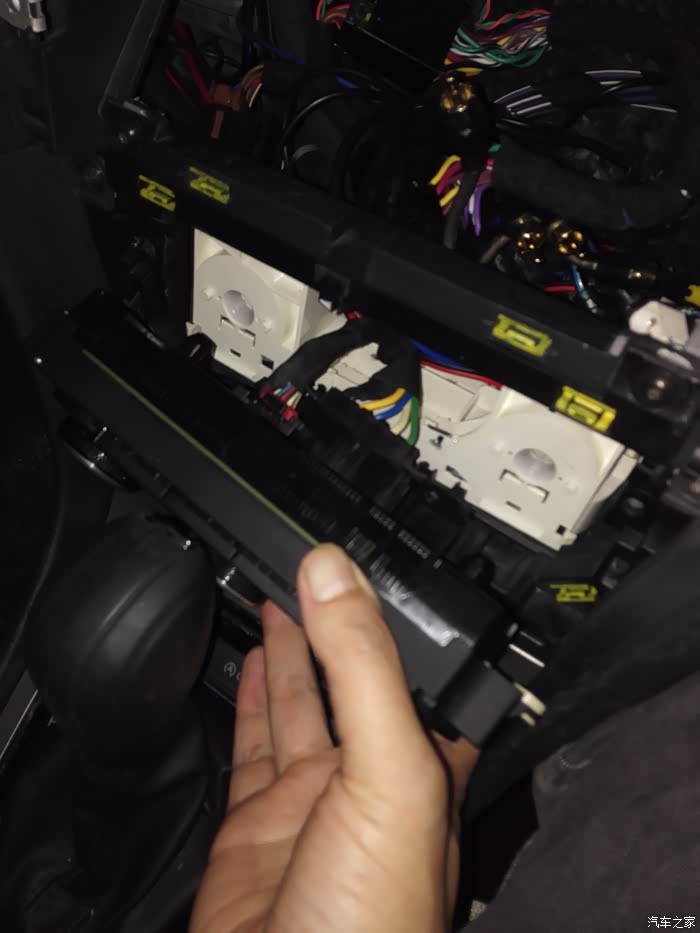

面板和后面白色的支架已经分开了。

开关面板背面的线束。

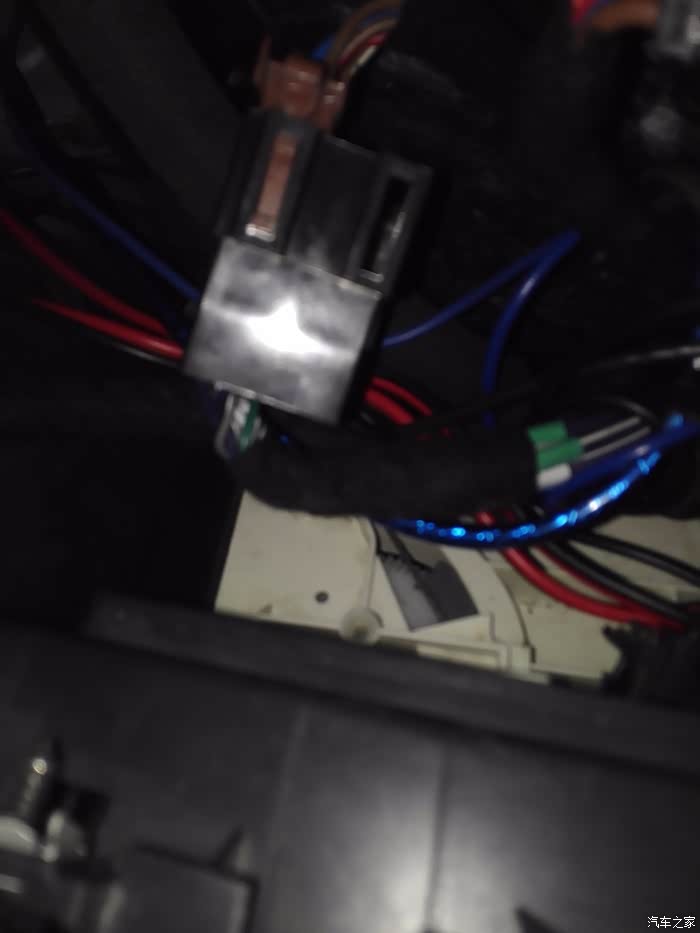

空调开关面板背面的线束插头。两个都比较紧，不太好拔。上面那个小的，拔的时候，要先把红色卡扣拔出来一点，然后压着上面黑色卡子，用力拔；下面大的，捏着两边卡子，就可以拔下来。

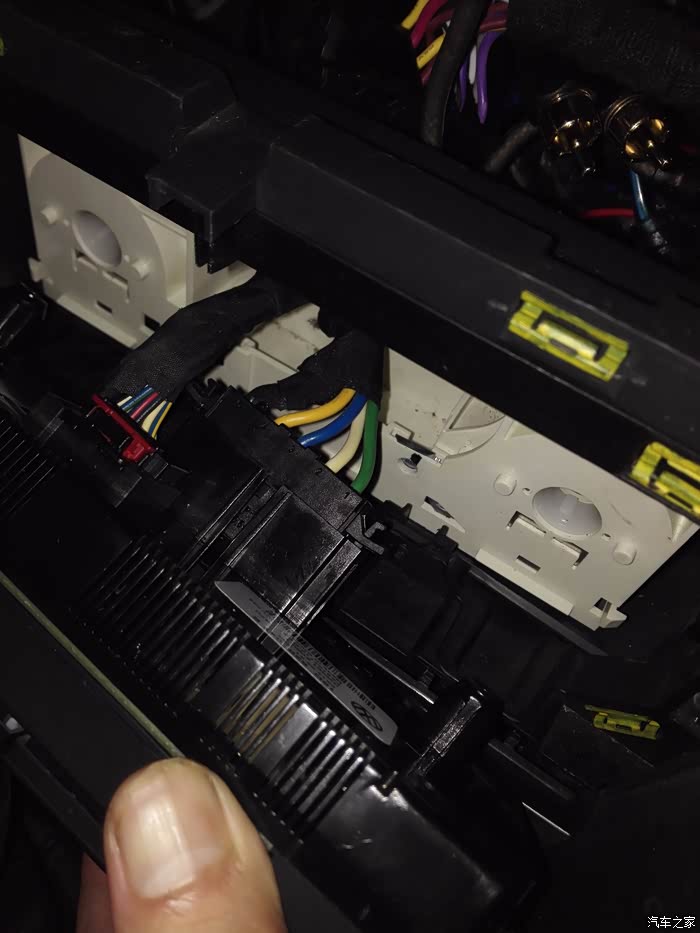

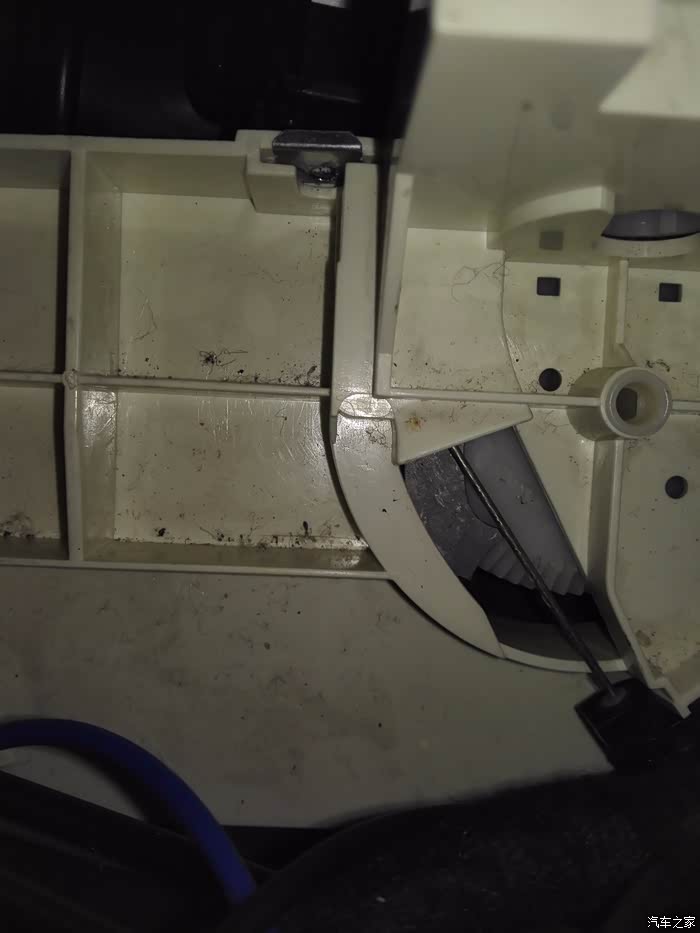

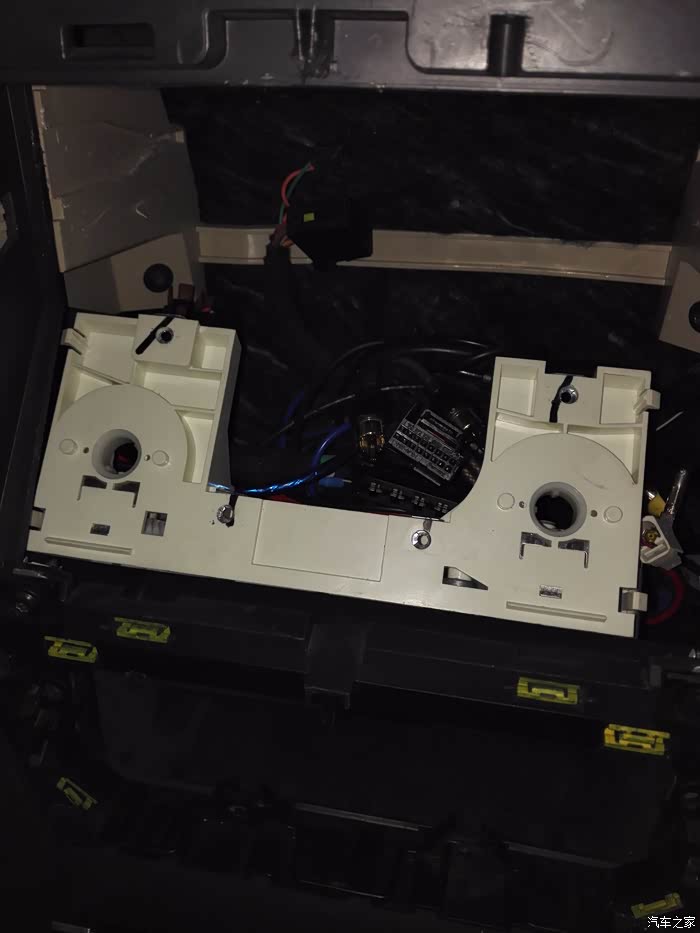

透过中控里面乱七八八的线束，可以看到下面的支架上有一个连杆已经断了。证明我的判断还是准确的，呵呵。

拆掉三个开关钢丝，就可以取出支架了。

从中控台中取出支架。

这是从车上拆下面的支架，可以看到白色的齿轮右边那个黑色弯曲的连杆齐齐地断了。

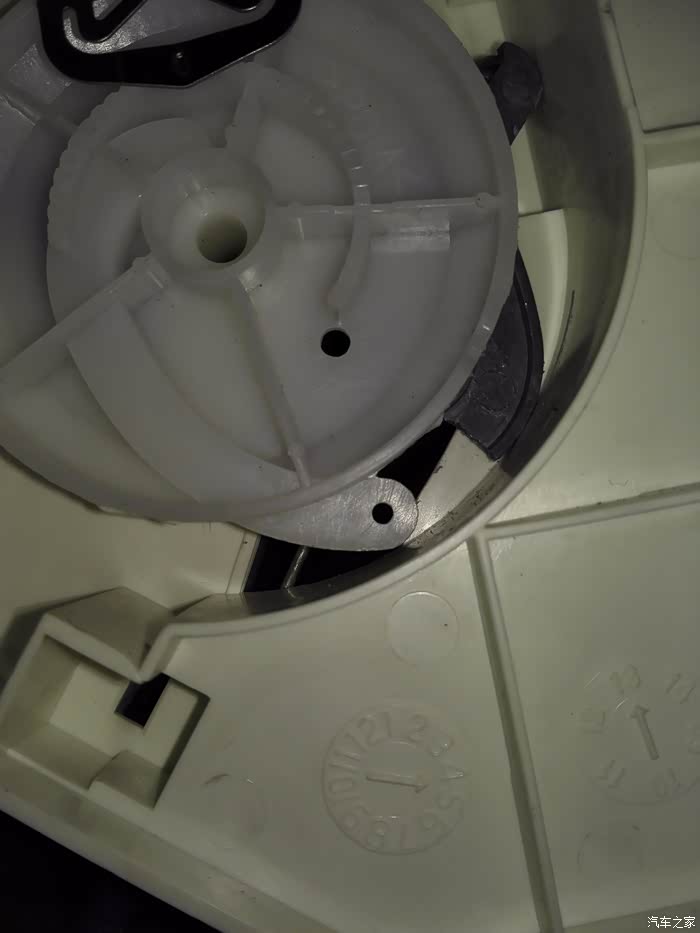

这是从上面看断口的情况。

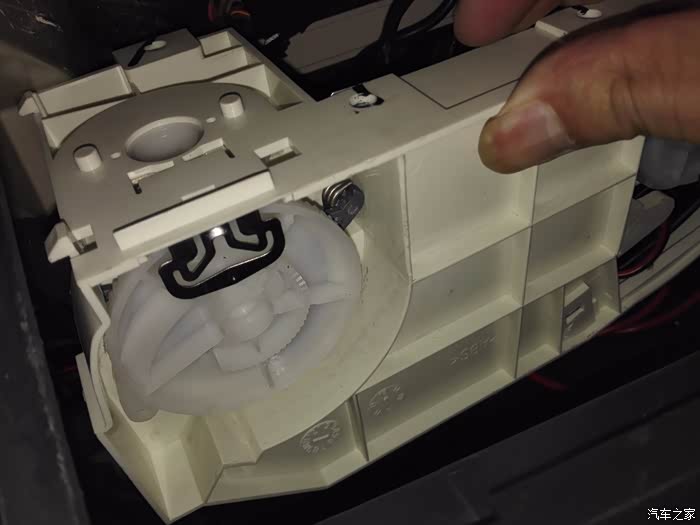

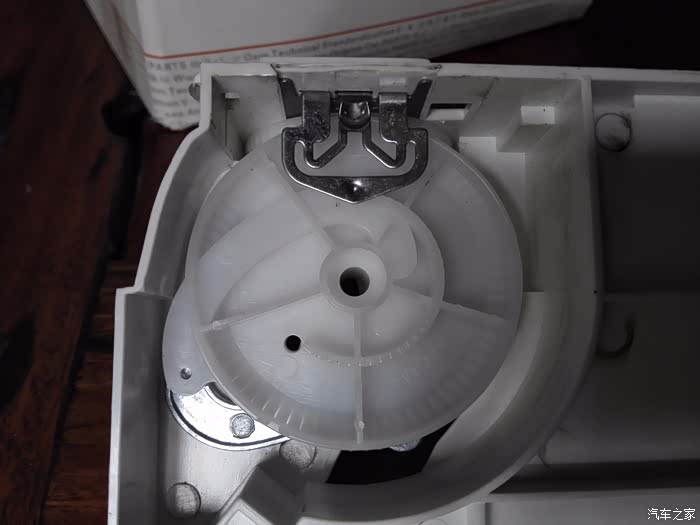

这个是新支架的局部放大的图。你可以看到齿轮的右下方有个弯形的连杆，我车上的支架就是这个东西断了。

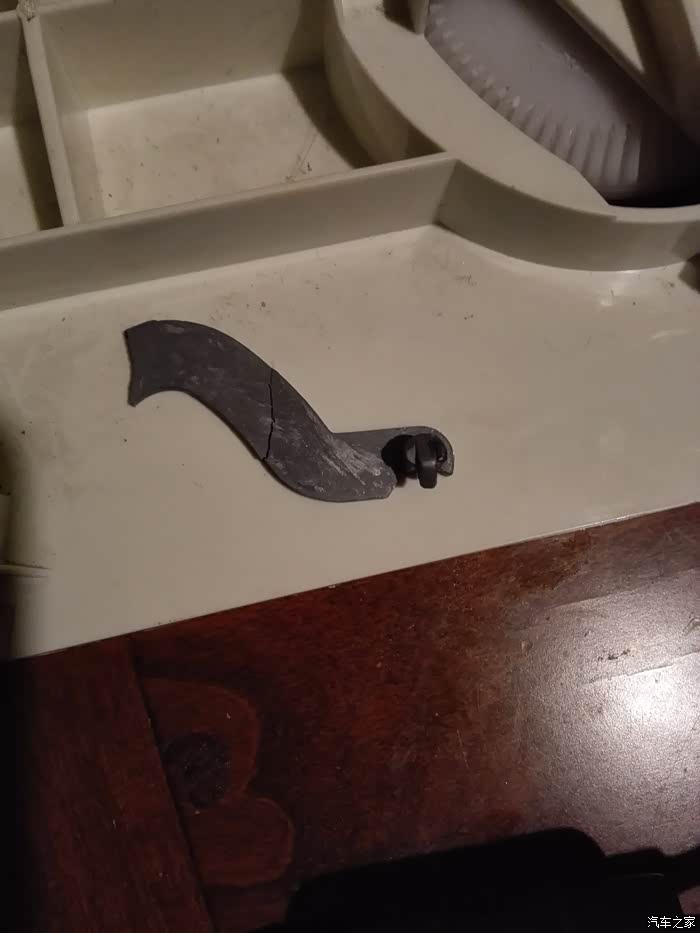

这就是旧支架上断了的拉线开关连杆，左侧断掉的那一截已经不知掉到那里去了。

问题找到了，后面就简单了。换上新支架，恢复所有拆除的东西，就解决问题了。因为装新支架的时候，手机用来当电筒了，所以没拍照。这里说一下支架拆装的方法：
支架上面有三条钢丝拉线，每个拉线头部都有两部分：一个是拉线的挂环，象小弹簧一样，是用来挂在对应连杆上的。还有一部分就是钢丝拉线的固定卡扣，它是象插头一样插在对应的插槽里的。
拆的时候，要先拔下卡扣，拔的时候注意上面有个小卡子，你得用小起子压住它，才能拔起卡扣。卡扣拔掉以后，整个拉线就松了，拆挂环就很容易了。装的时候，反序进行就可以了，能拆掉就能装上。
三条拉线的颜色不一样，很好区分：左边一条是蓝色的，是挂在冷热风旋钮上，用来控制热风风门的。右两有两个，一条灰白色的在下面，一条黑色的在上面。都连在出风方式调节的旋钮上，分别控制上、下出风及吹玻璃的风口的。装的时候不要搞错了。
