JL牧马人安装EVO 2.5” 升高套件全过程(超详细)-------------晚

1 62 发布于 2018-04-09 23:17:31 只看楼主修改帖子

这是我在老美网站看到的一篇超详细的JL牧马人底盘升高2.5"的帖子（本人英语水平有限

，内容是根据在线翻译结合自己对牧马人改装的理解编写的，有不足的地方，希望大家能够见谅

）。内容图片有点多有点长

，希望大家能够慢慢观看，保证你看了之后可以学到不少。观看之后估计很多人的JL牧马人都可以自己进行底盘升高了

（记得动手能力强的可以尝试尝试，动手能力差的还是算了吧

）。

废话不多说了，进入正题吧。

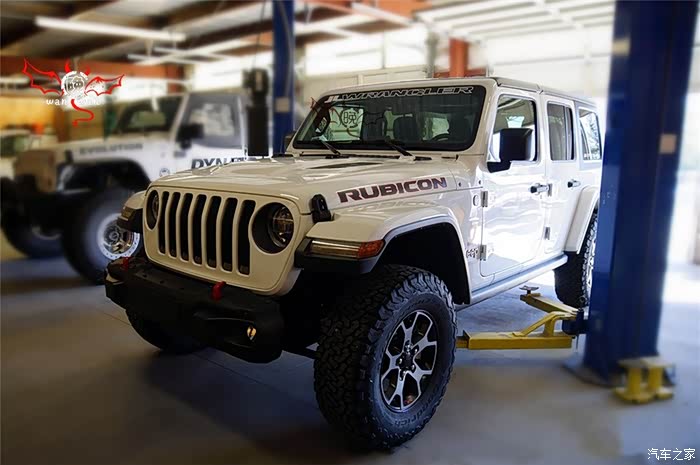

这篇***中，老美用的evo的2.5”升高套件（简配版的，弹簧和减震器都是用延长座的，大家以后如果用加长弹簧和减震器的那种套件，那安装比***中还能简单很多很多）给4门rubicon版本JL牧马人进行升高（升高之后就可以直接上37的轮胎了）。

这套简配evo2.5"升高套件包含8根控制臂，一对前弹簧垫块，一对后弹簧垫块，一对前减震器加高座，一对后减震器延长座，一对前限位块，一对后限位块，一对后加长小连杆及一些安装附件。

安装需要用到举升机，千斤顶，工具套装，扳手，电钻，黄油，撬棒等等工具。

老美们喜欢先把控制臂的长度调整好再进行安装。

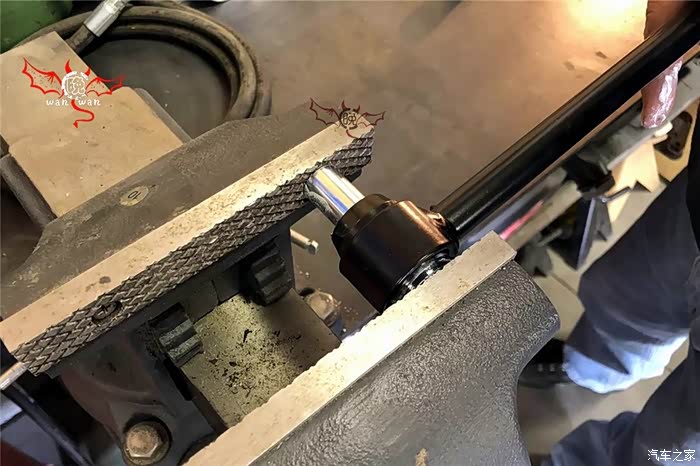

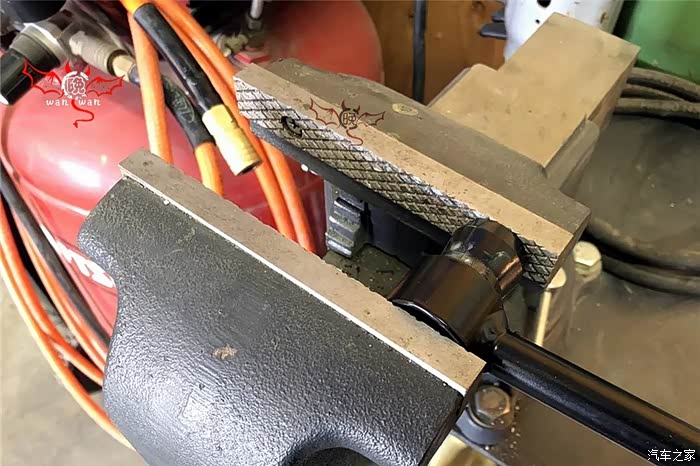

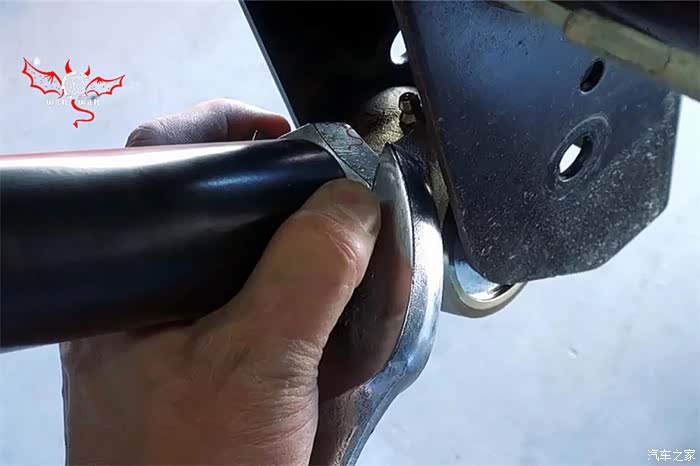

先把控制臂的一端拆下来，打点黄油之类的润滑油。

这是老美的那种英寸卷尺

，我们用的那种，要换算一下。

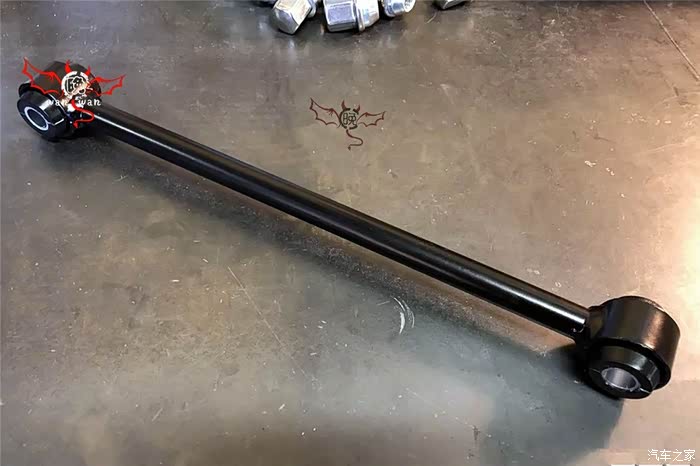

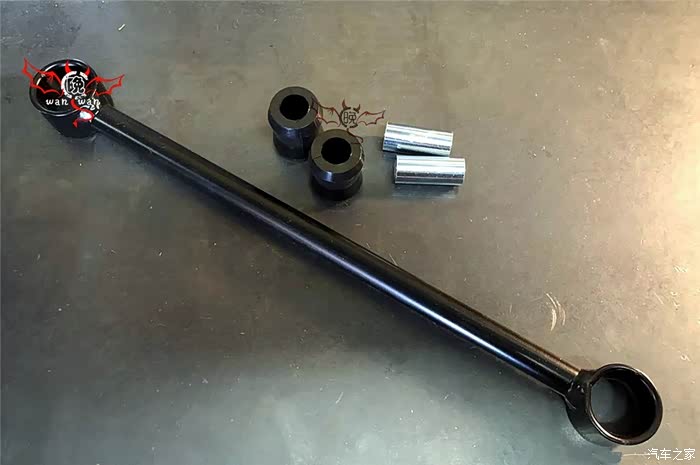

调整好后的摆臂效果

然后再设置控制臂的长度（这个是重点哦

，差不多所有品牌的套件的摆臂都是这么调的，大家记住这个数值，以后可以拿来给自己的车用，然后根据自己车的实际情况微调一下即可）

。
前下控制臂长度调整为24-1/8"（两端的中心孔到中心孔的距离哦）
前上控制臂长度调整为20-1/4"（两端的中心孔到中心孔的距离哦）
后下控制臂长度调整为19-3/4"（两端的中心孔到中心孔的距离哦）
后上控制臂长度调整为17-1/2"（两端的中心孔到中心孔的距离哦）
这是老美的英寸单位数值，大家自己换算成公分的吧，我已经写得云里雾去的，就不换算了。

长度调整好了，记得稍微拧紧一点那调节大螺母。还有调整好了的摆臂的两端是水平的哦。

温馨提示这段话是本篇***的重点中的重点哦，大家记得保存好了哦！不用感谢我，我是晚！

真的要感谢我，就给我发大大大大大的红包吧。

安装国产内容有点长，怕大家看的云里雾去的，就分成几个部分写了，大家点下面的连接即可观看！

JL牧马人前悬挂安装EVO2.5"升高套件全过程

JL牧马人后悬挂安装EVO2.5"升高套件全过程

用车感受
装饰
风景展示

最后编辑于2018-04-10 00:52:56

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2018-04-09 23:17:44 IP 沙发
JL牧马人前悬挂安装EVO2.5"升高套件全过程：

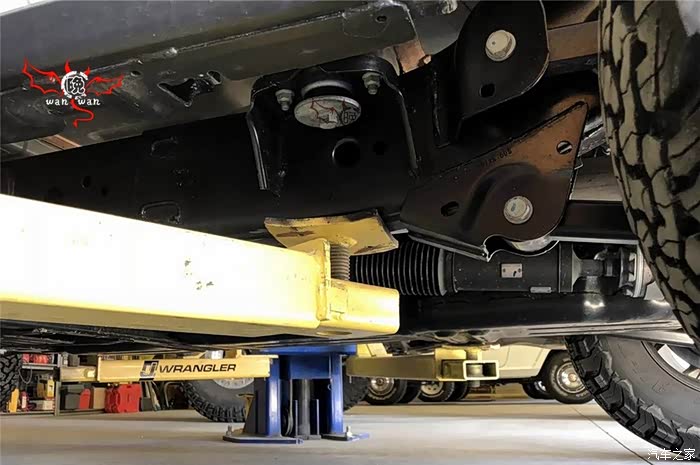

第一步、先把车停好，夹在举升机上：

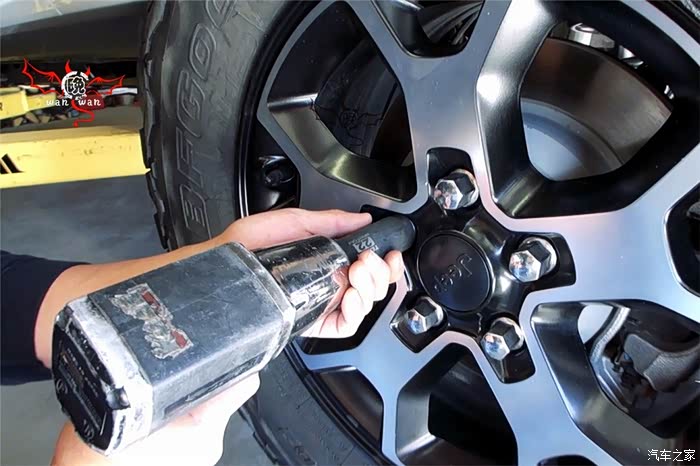

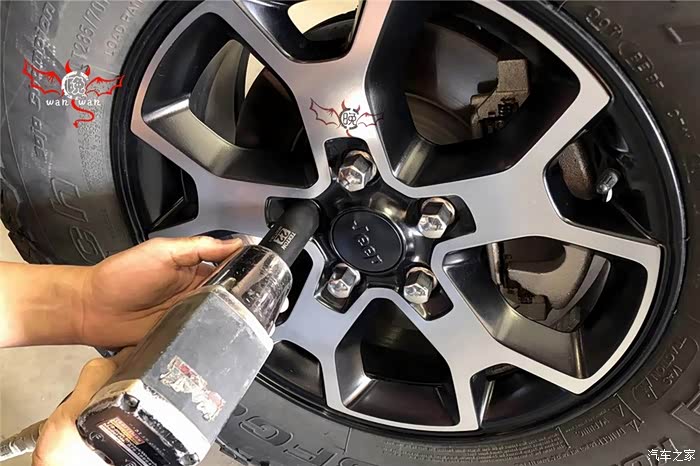

第二步、用工具拆卸轮胎螺母（一般来说风炮加套筒即可）：

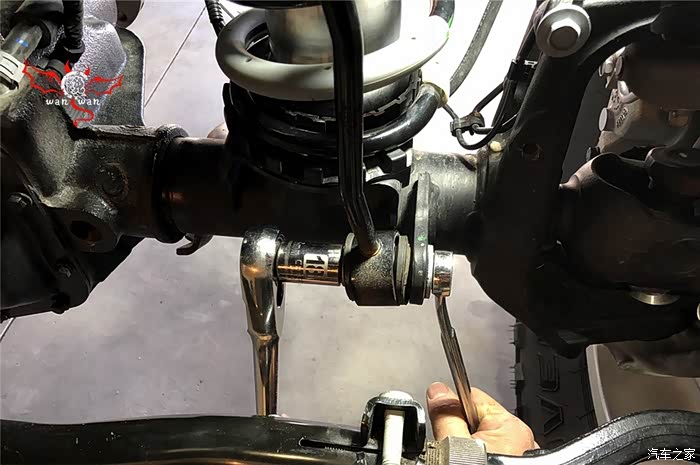

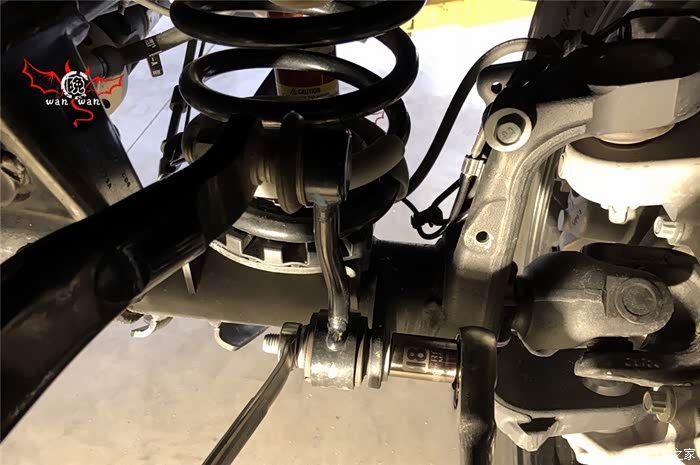

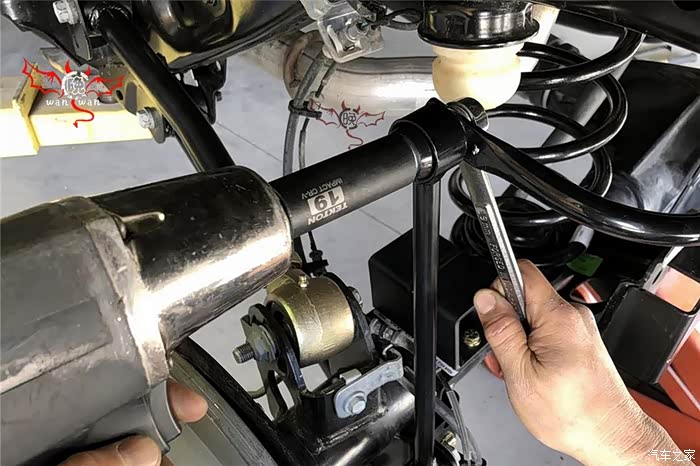

第三步、用大飞加18mm套筒和18mm扳手拆除前小连杆下端的螺丝：

第四步、用21mm套筒加加长杆加风炮拆车前止推杆副驾那头的螺丝：

第五步、用千斤顶顶住前桥包盖，慢慢用千斤顶顶起车辆，拿下前面的2个轮胎：

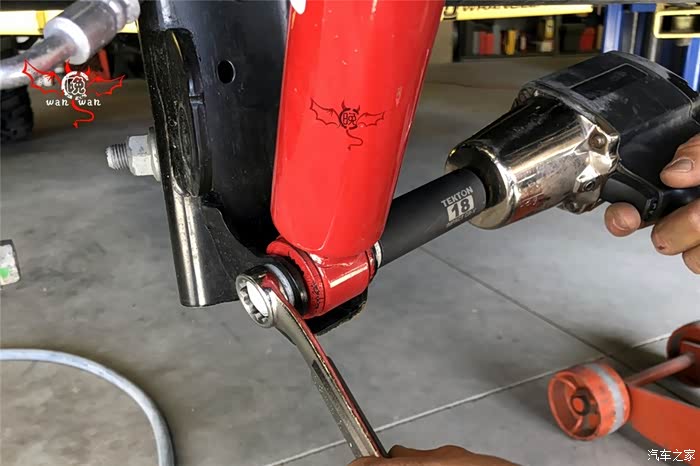

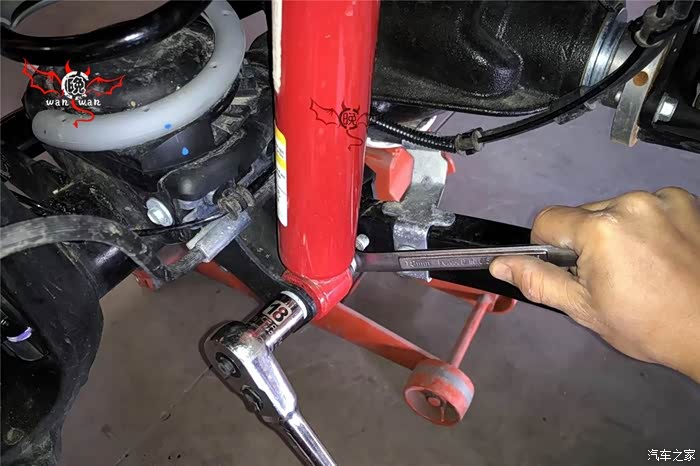

第六步、用18mm套筒加大飞加18mm扳手拆除前减震器下端的螺丝：

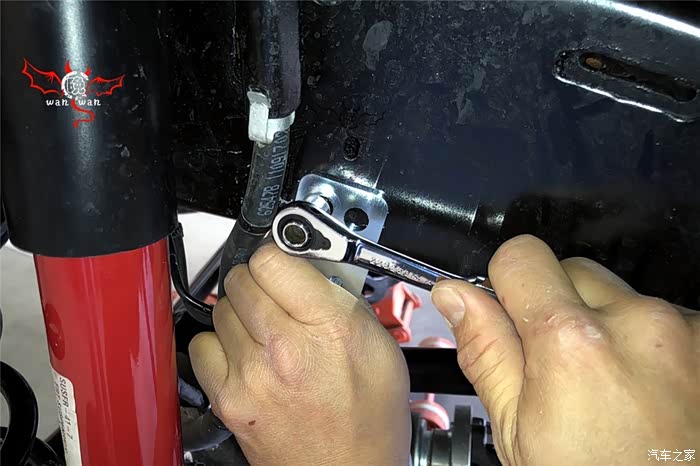

第七步、用10mm套筒加小飞拆车前刹车油管固定螺丝：

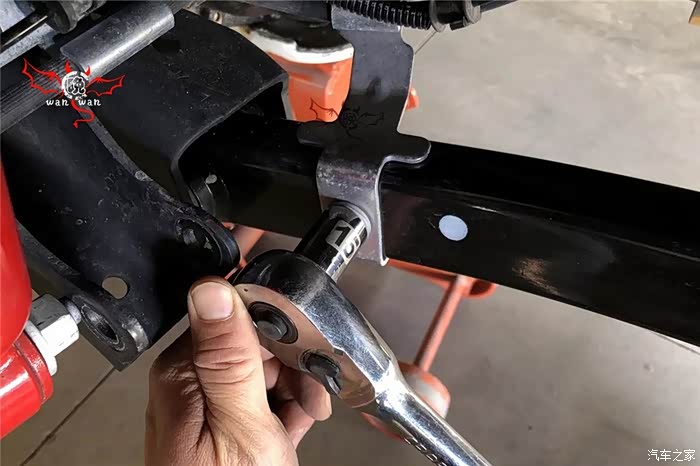

第八步、用15mm套筒加大飞拆车下摆臂上面的abs线和刹车油管的固定架：

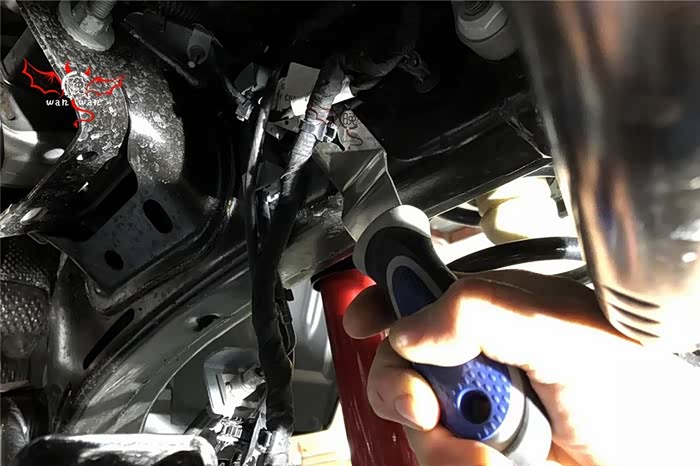

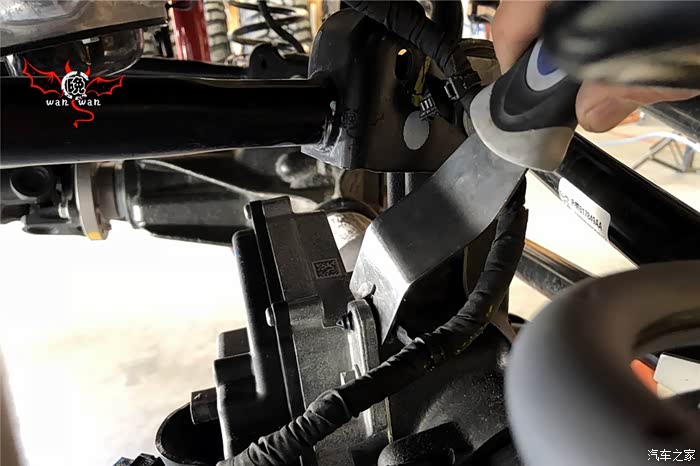

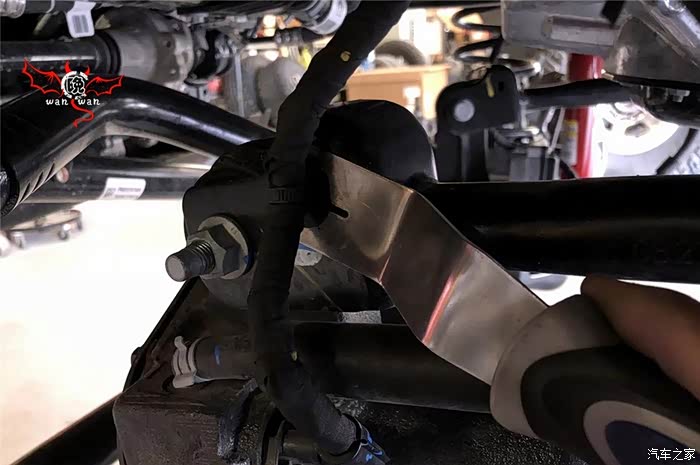

第九步、用一个撬卡子的工具撬下前上摆臂那的固定卡子（前差速锁线束的固定卡子），沿着线束往上，上面还一个：

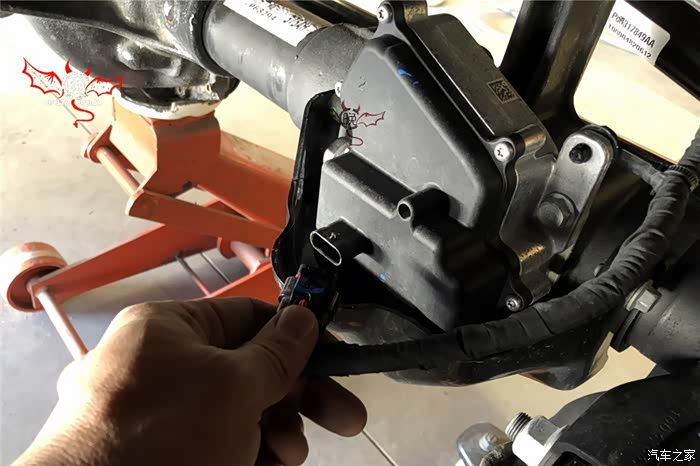

第十步、拔下插头（按住灰色锁定的那，然后直接拔就出来了）：

第十一步：另一侧也像上面一样撬出卡子和拔出插头，让线束完全分离：

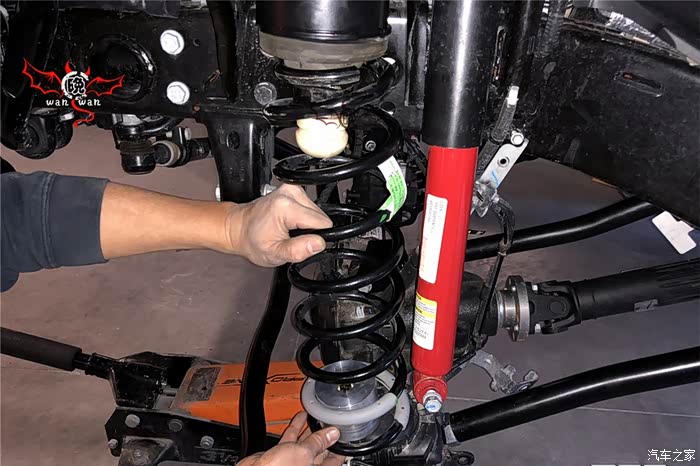

第十二步、通过慢慢的降下千斤顶，拿出弹簧：

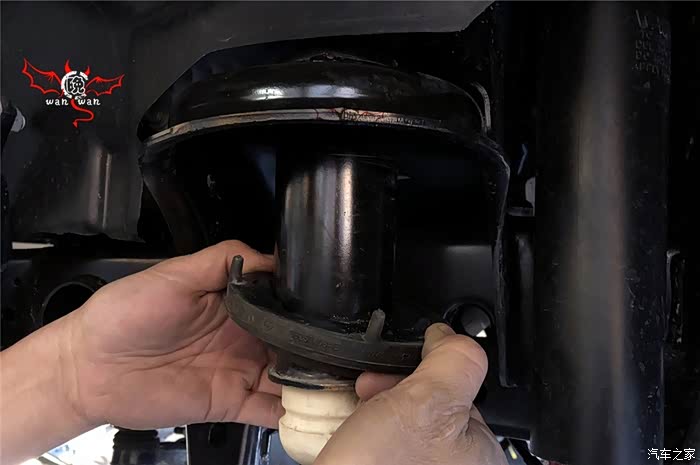

第十三步、拿出前弹簧胶垫（放在一边，一会安装还需要装回去）：

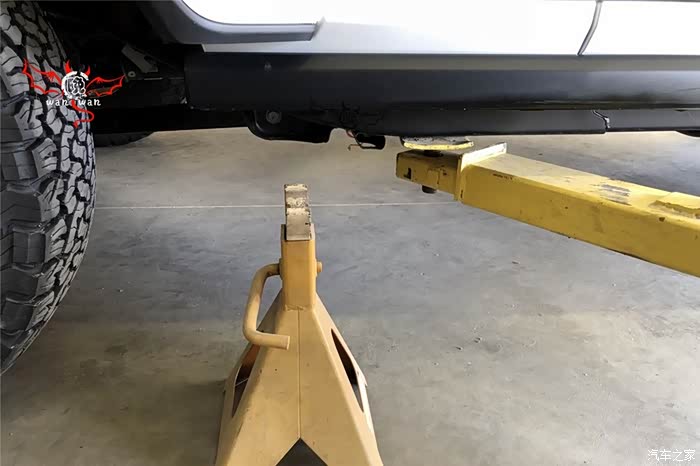

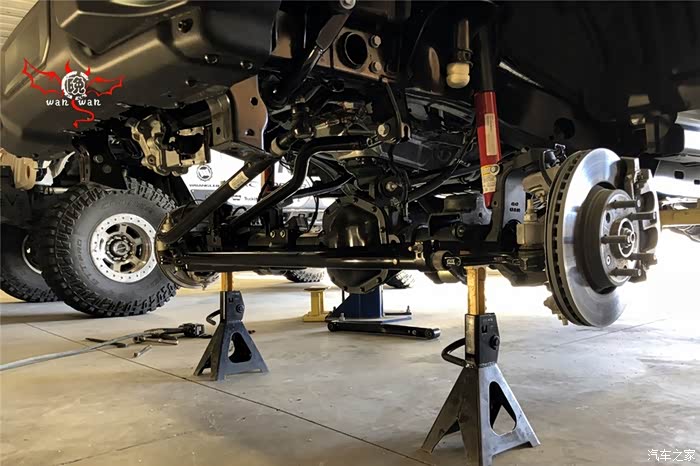

第十四步、拿两个搁凳（千斤顶也可以）顶住桥两头（这样你拆装摆臂更简单方便）：

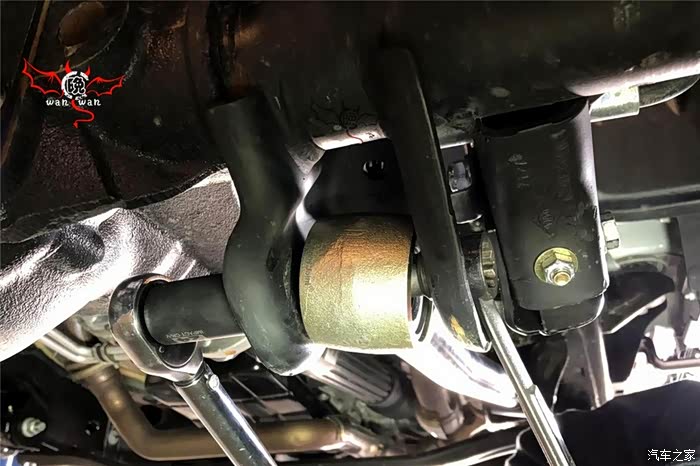

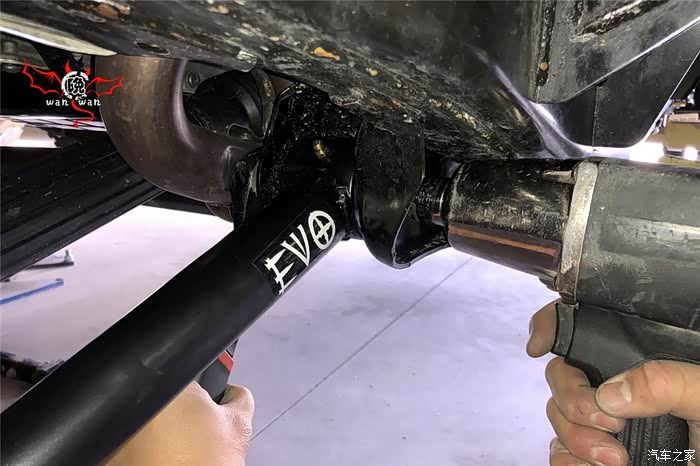

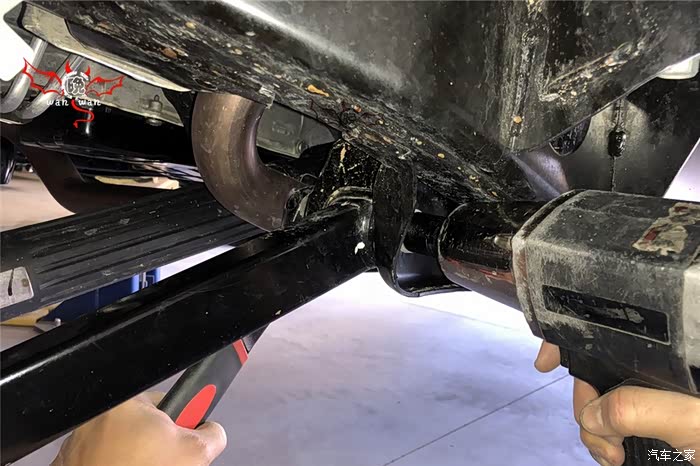

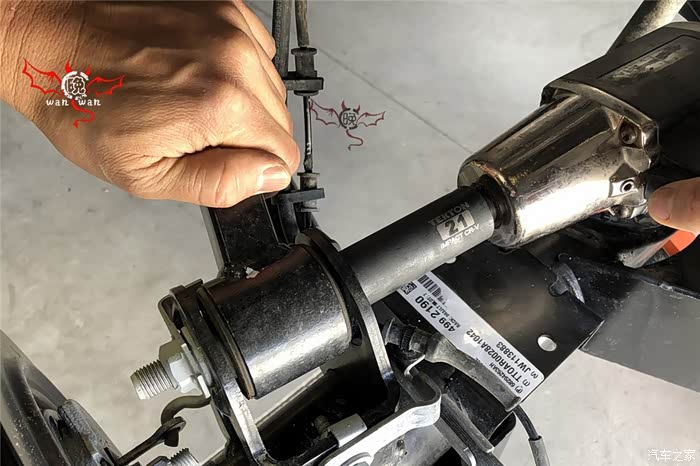

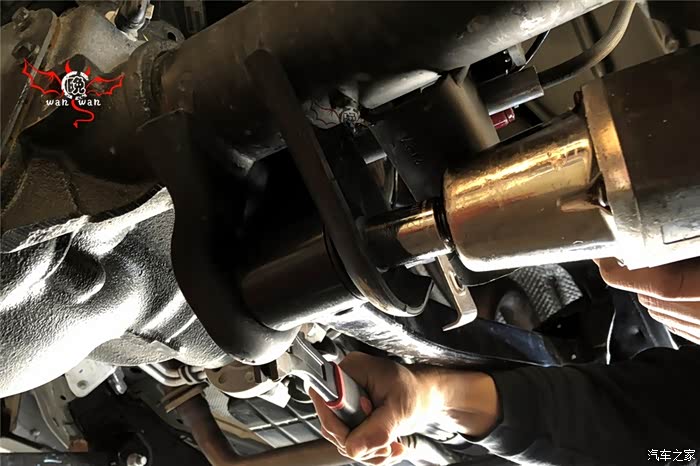

第十五步、用21mm套筒加风炮加24mm扳手拆除前下摆臂的两端螺丝（这个螺丝很紧很紧的，风炮打不出来就用加力杆）：

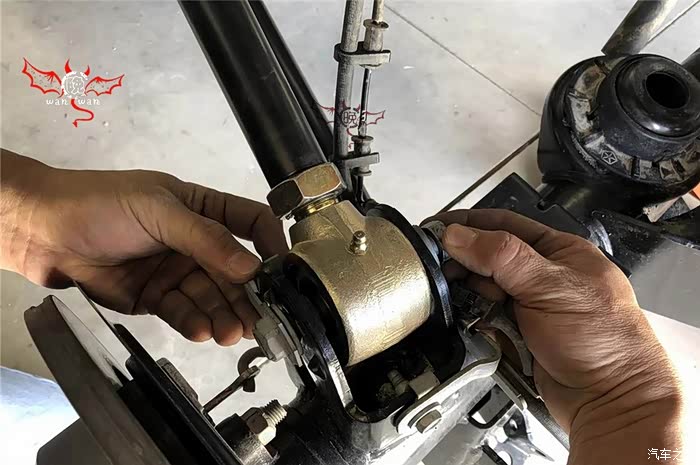

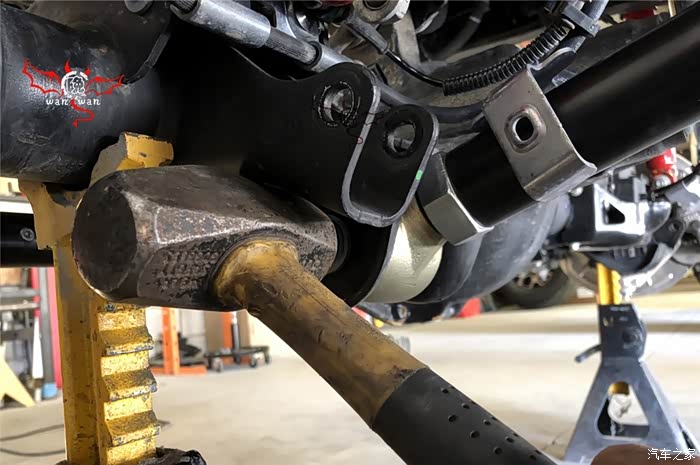

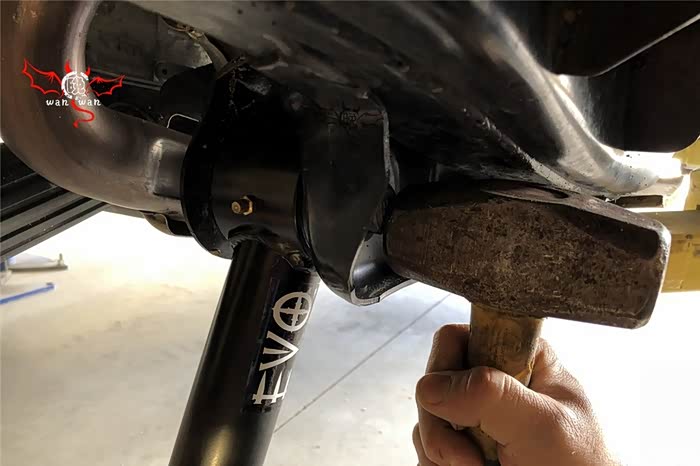

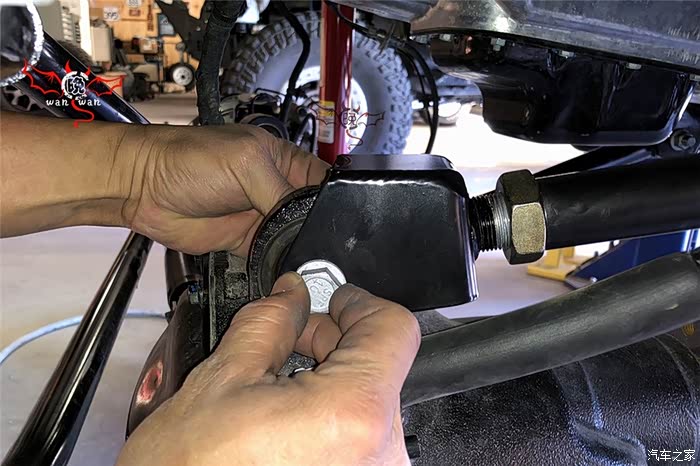

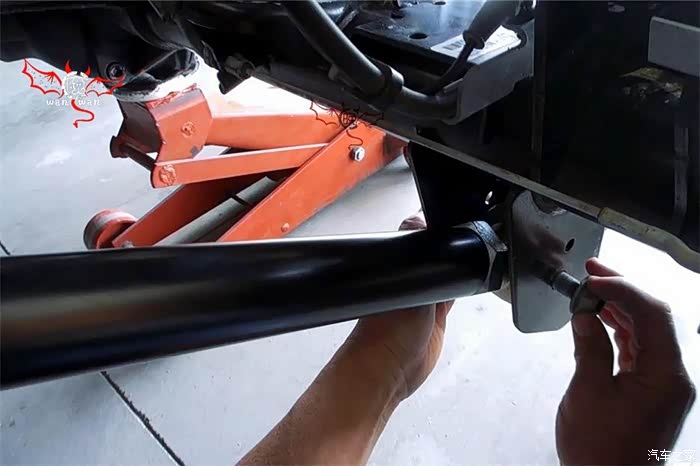

第十六步、安装evo前下控制臂（保证黄油嘴朝上，螺丝如果不好直接穿过去，就用大螺丝刀撬一下摆臂的螺丝洞眼，然后用螺丝对准洞眼，用橡皮榔头/铁锤敲进去即可）：

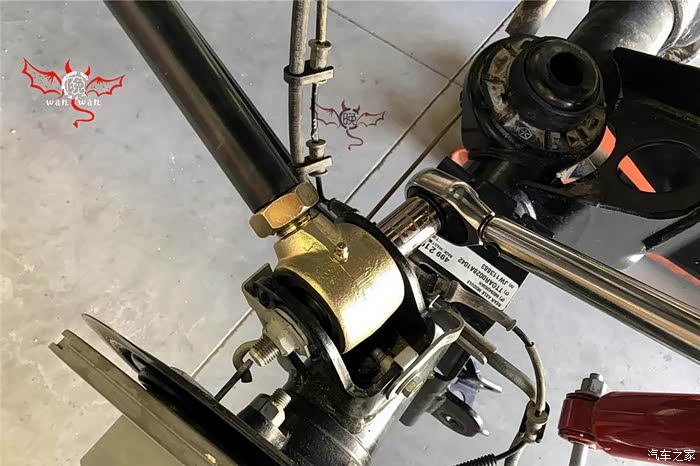

第十七步、拧紧摆臂的螺丝（需要拧到103 ft. lbs，扭力扳手再额外多拧个50°力即可，车辆落地，螺丝需要复查一下）：

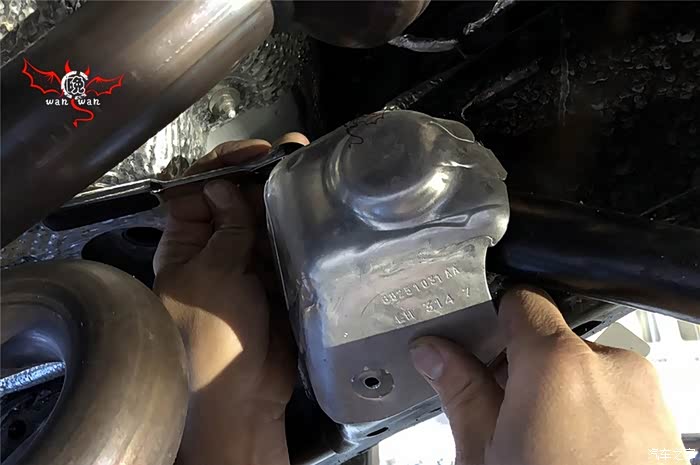

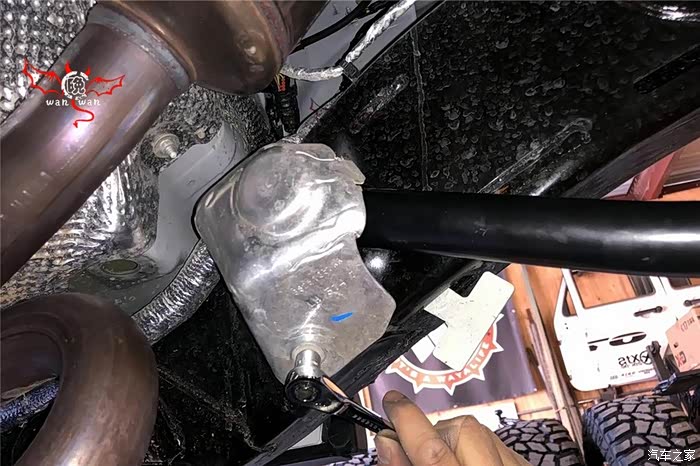

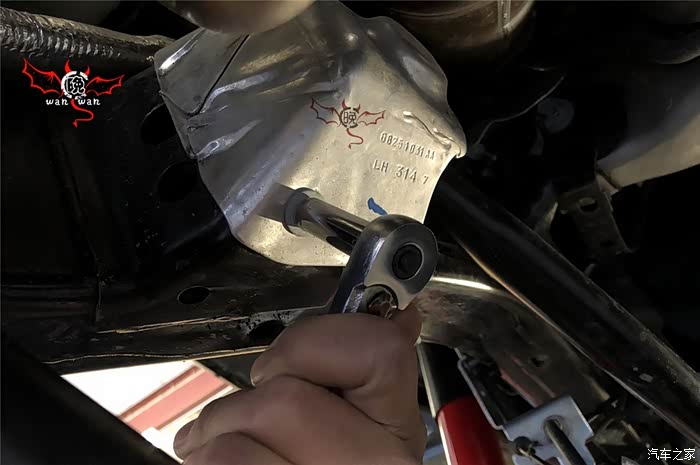

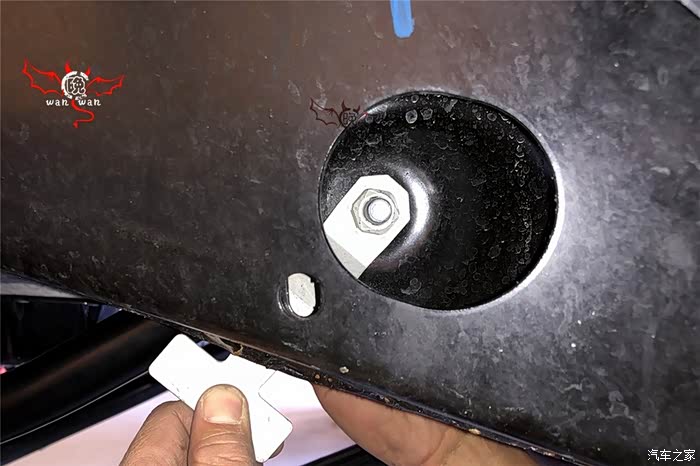

第十八步、用10mm套筒加扳手拆除前上控制臂的隔热保护框：

第十九步、用18mm套筒加大飞加扳手拆车前上控制臂的螺丝：

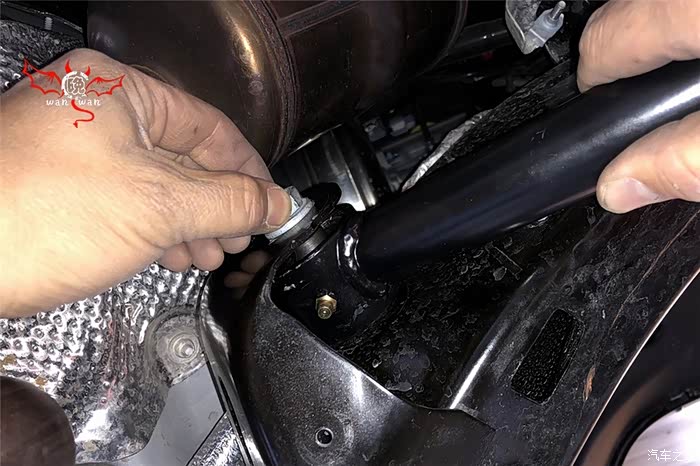

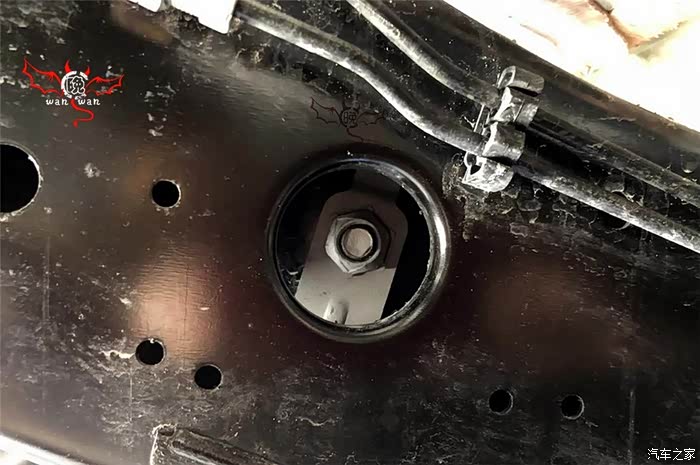

第二十步、安装evo前上摆臂，并带上两端的螺丝（黄油嘴记得朝下，JL牧马人设计还是挺合理的，预留了一个洞，方便你安装螺丝）：

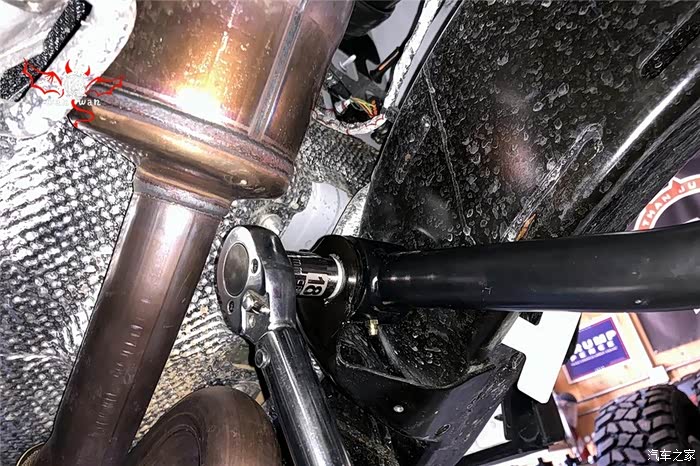

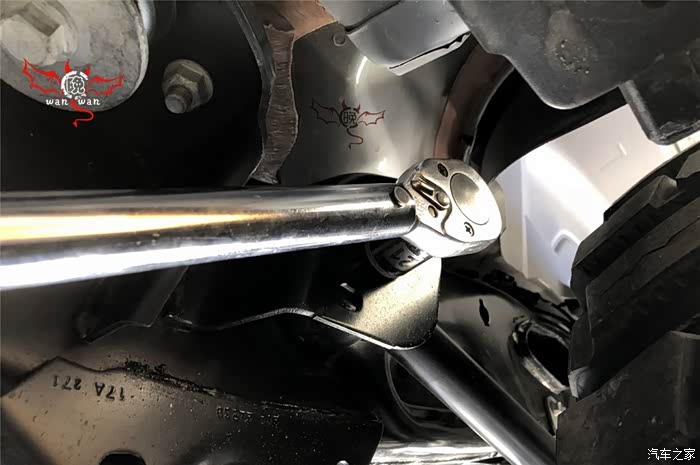

第二十一步、用大飞加18mm套筒拧紧螺丝（这个螺丝放下来不怎么好拧到，记得拧紧点，需要拧到41 ft. lbs，然后扭力扳手再多拧个185°的力）：

第二十二步、用10mm套筒加小飞装回前上摆臂的隔热框：

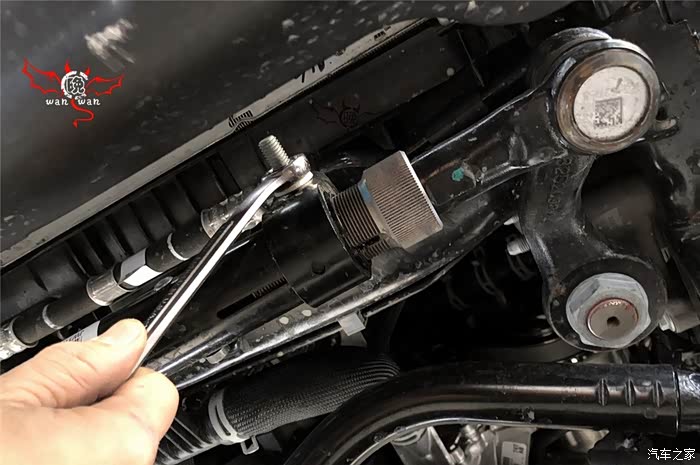

第二十三步、用活动扳手拧紧上下摆臂上面的大螺母（老美这写的是一个是1-7/8"扳手，一个是 1-1/2"扳手，我觉得用活动扳手比较省力）：

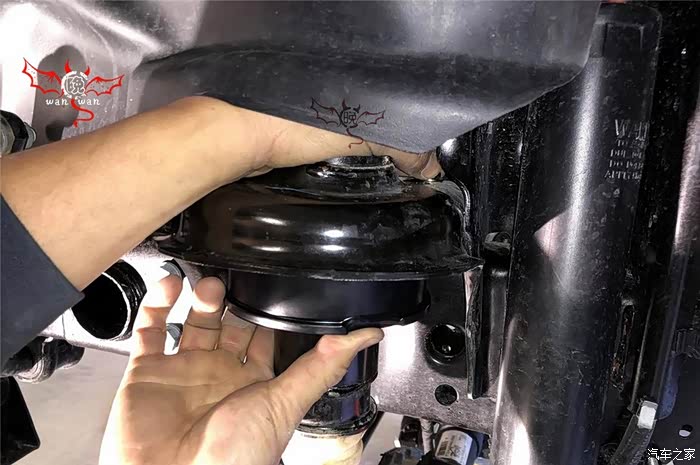

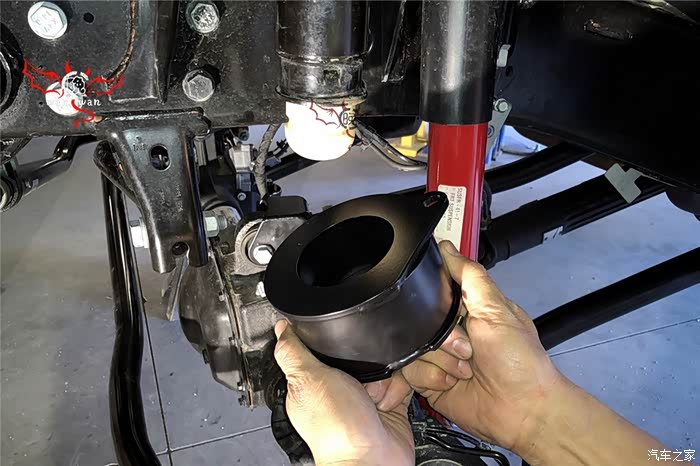

第二十四步、安装前弹簧垫块：

第二十五步、把前弹簧垫块放进弹簧座里面，对准洞眼，用附件包里面的螺丝和螺母对插安装，并且用7/16"套筒加小飞加扳手拧紧：

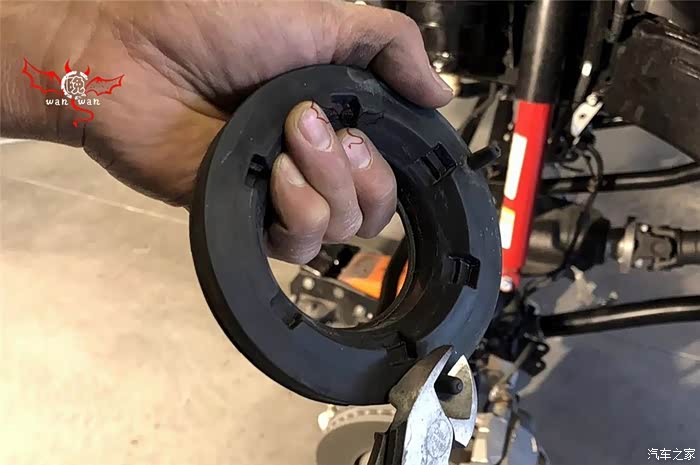

第二十六步、用斜口钳（剪刀/美工刀都行）把原车的弹簧胶垫上面凸起来的地方剪了：

第二十七步、重新装回弹簧胶垫，把它装在evo垫块的下面，并调整好正确的安装位置：

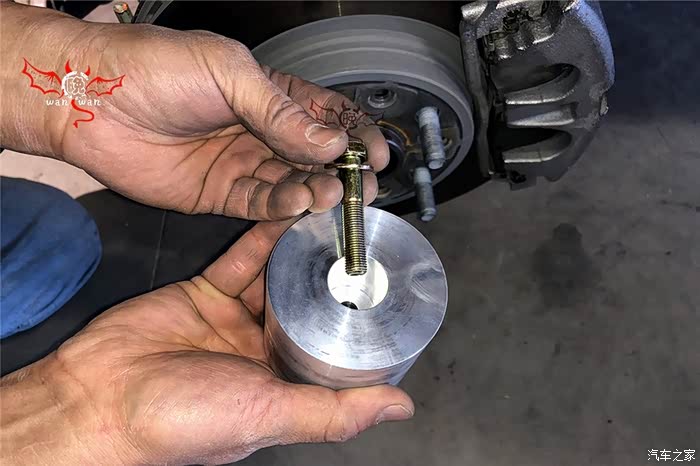

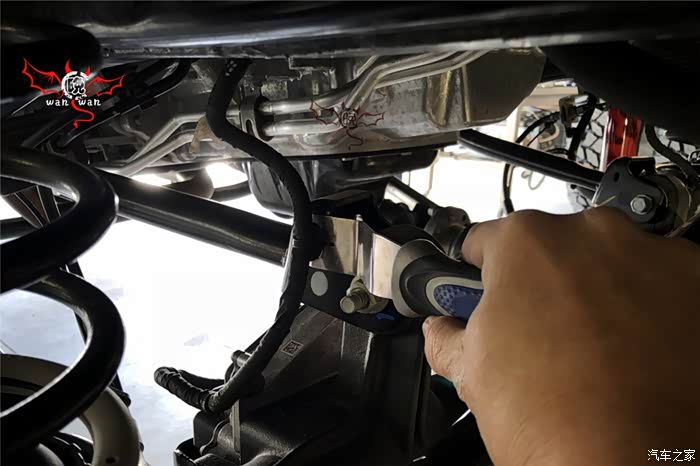

第二十八步、安装前限位块（原车前桥上面弹簧座上面预留了安装洞眼的，只要用附件包里面的螺丝螺母对插安装即可）：

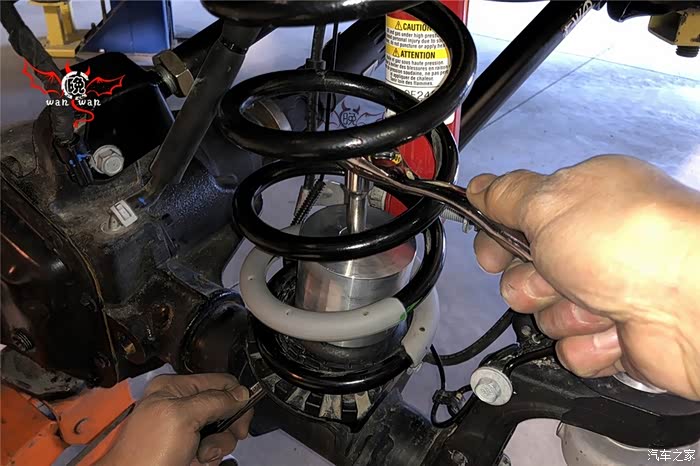

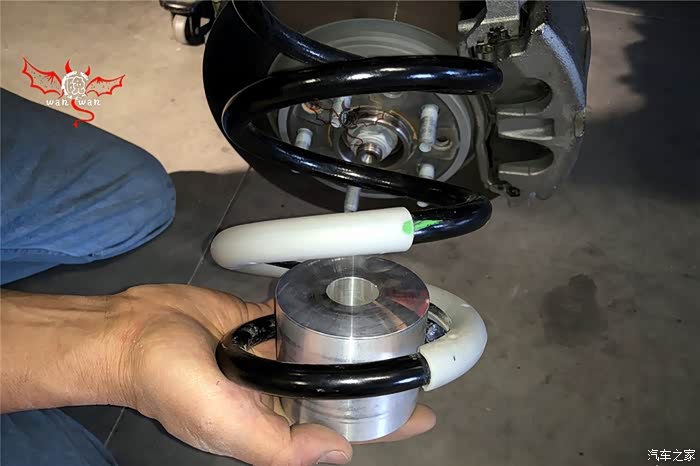

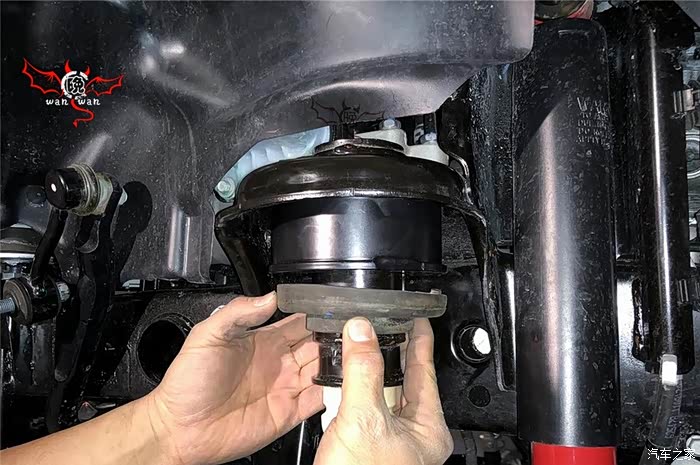

第二十九步、把限位块放进弹簧里面，然后再装回弹簧：

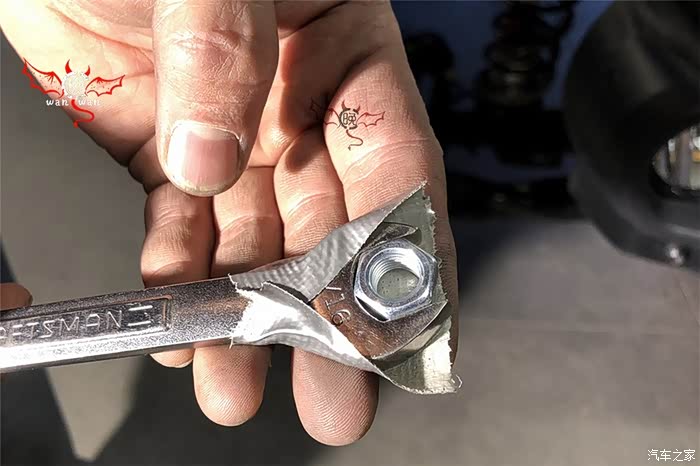

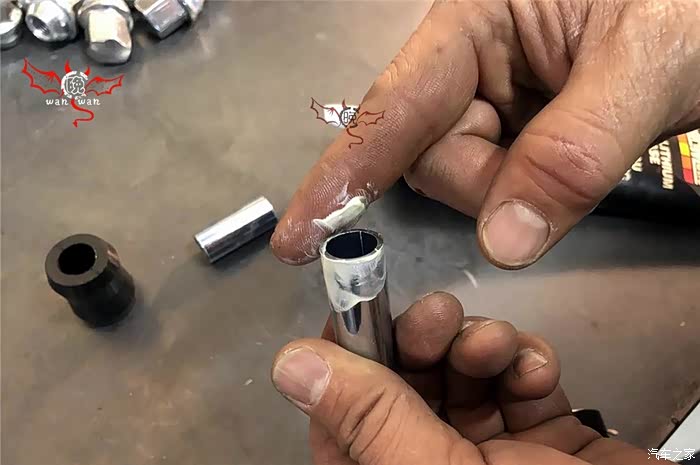

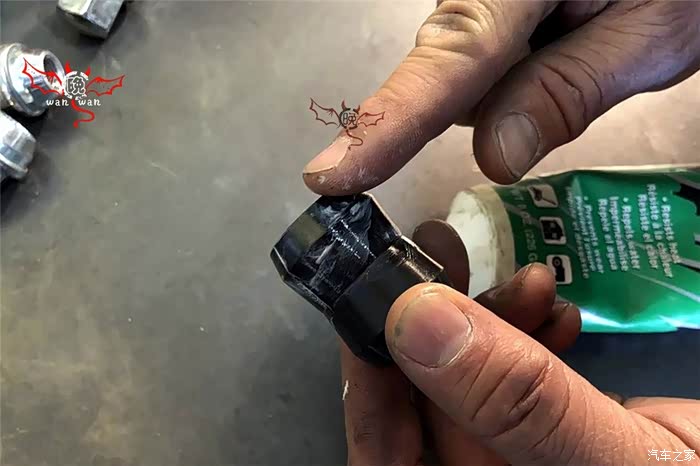

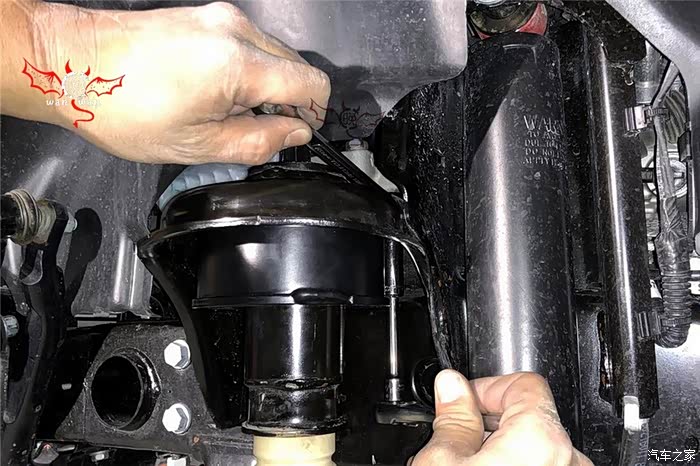

第三十步、限位块对准洞眼，安装并固定限位块（用9/16"套筒加小飞加扳手安装，安装下面螺丝的小技巧就是把螺母放在扳手那然后一面念上胶布/胶带，这样螺母就不容易掉落，比较好安装了）：

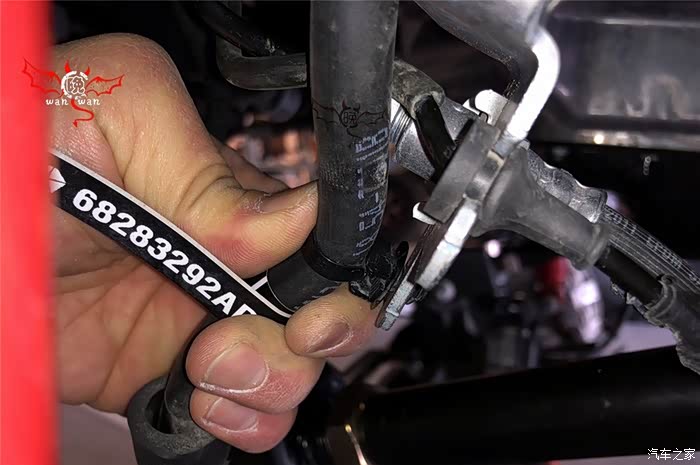

第三十一步、把桥上面的呼吸管的卡子撬下来往上移（因为车辆升高了，这个管子需要往上移一点，让他更松点）：

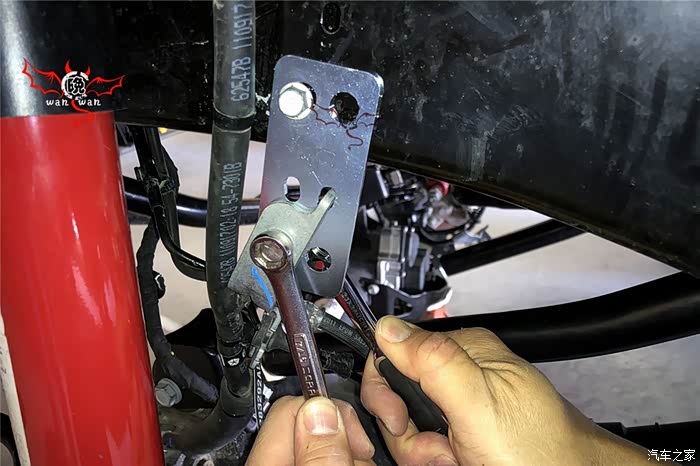

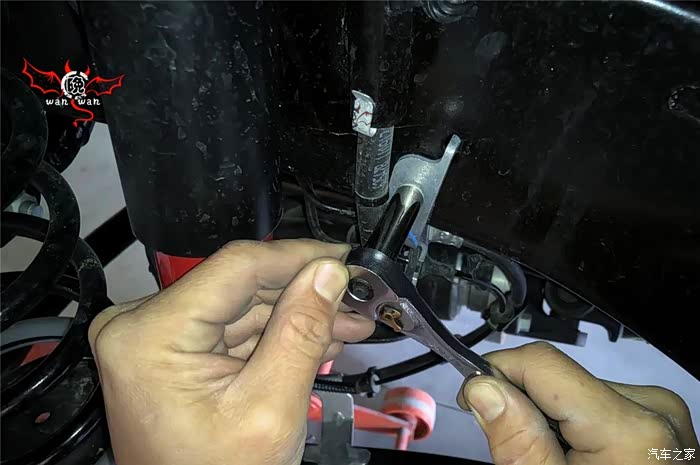

第三十二步、安装刹车油管降低件（安装需要用到7/16"的套筒加小飞加扳手）：

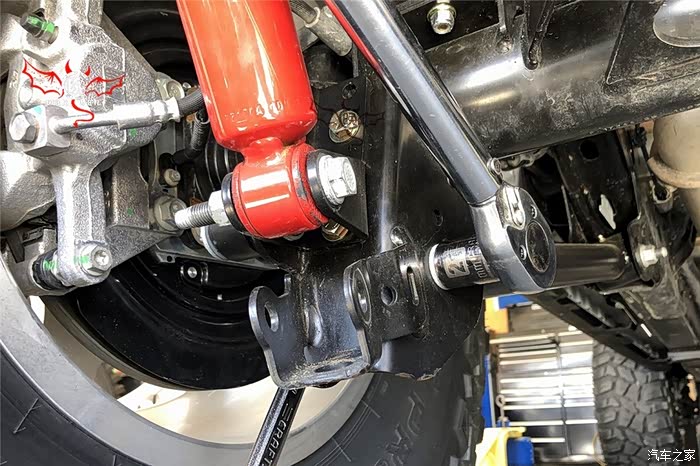

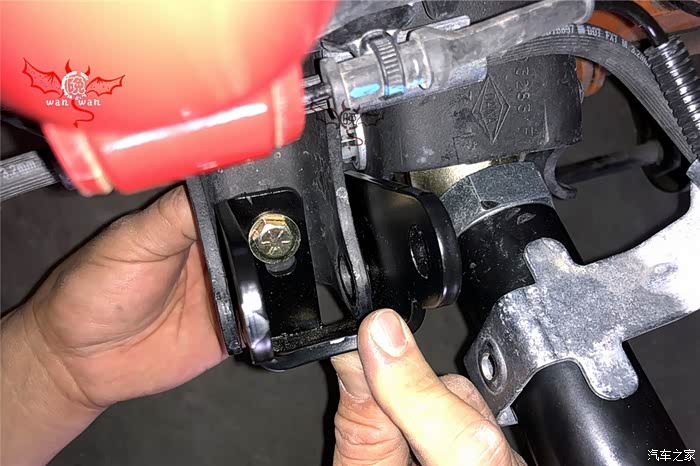

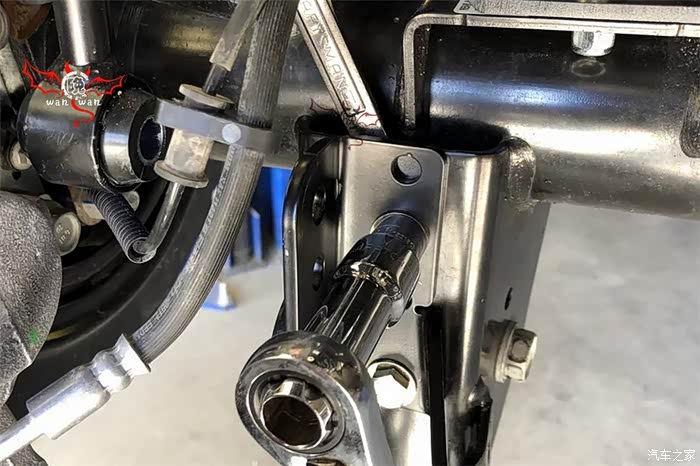

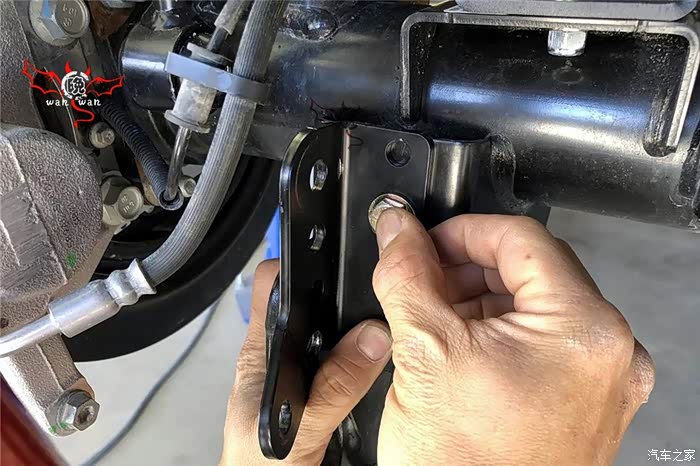

第三十三步、安装前减震器加高座（下面的那个需要用的9/16”套筒加大飞加加长杆加大飞加扳手）：

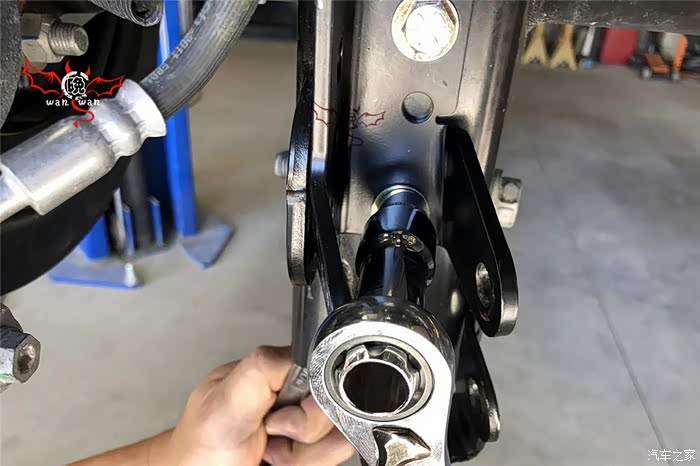

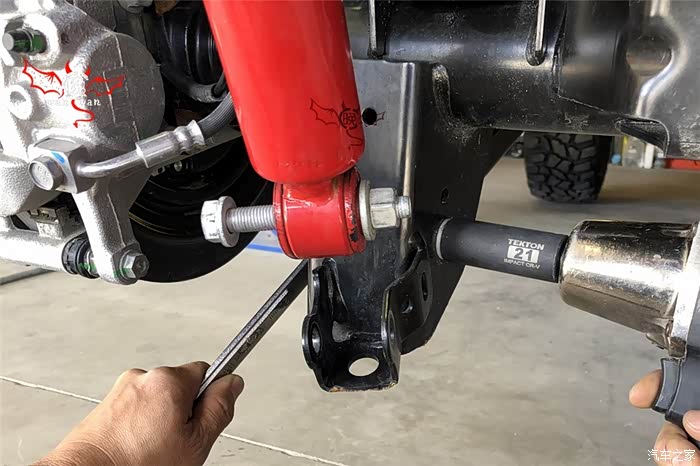

第三十四步、安装减震器底座两端的螺丝（用原车安装减震器的螺丝，螺丝拧紧需要拧到80 ft. lbs）

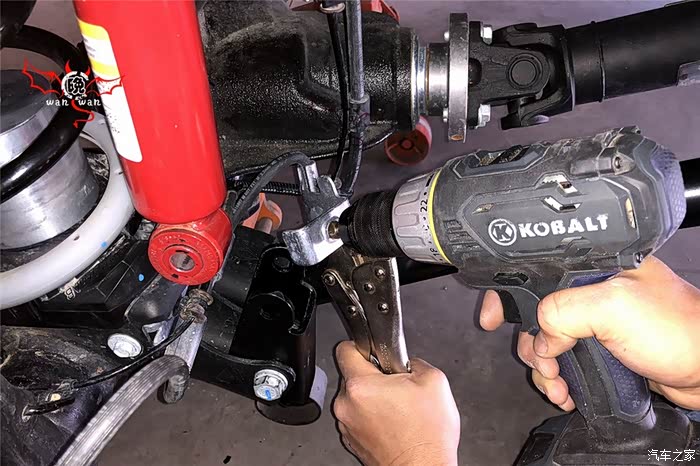

第三十五步、用大力钳夹住前下摆臂上面的那个刹车油管和abs线的支架，用电钻打个洞（洞的大小为1/2"，注意不要用手直接碰支架，以防止烫伤）：

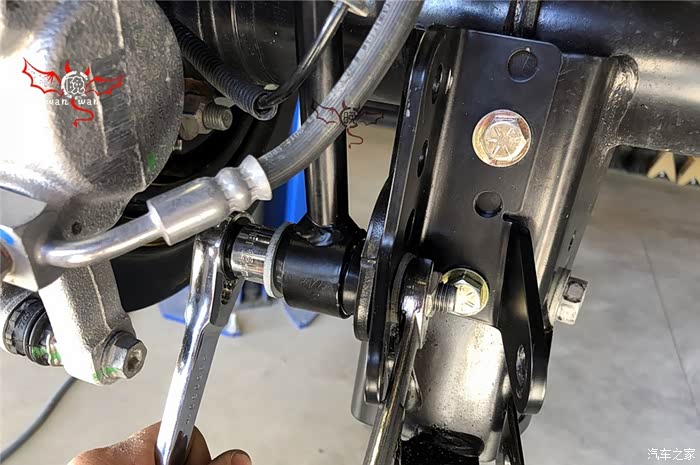

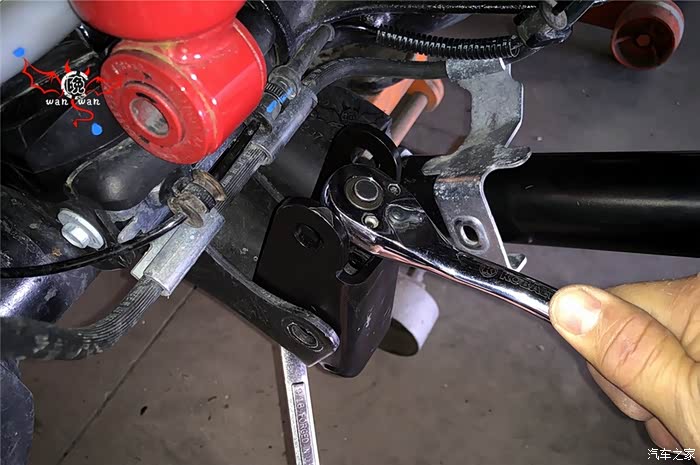

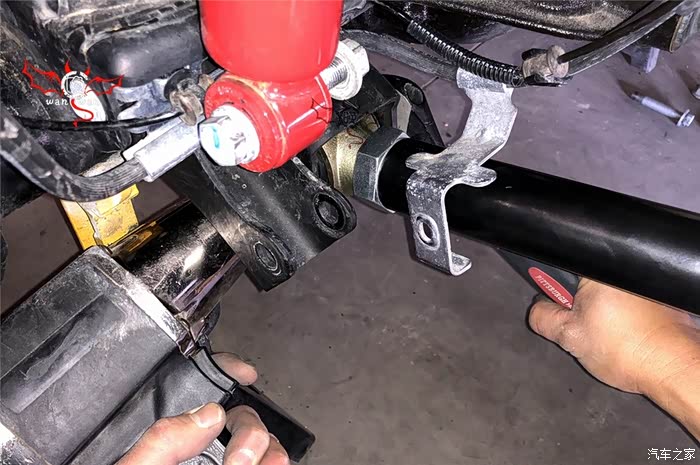

第三十六步、安装减震器螺丝（附件包里面配的螺杆对穿过减震器加高座和刹车油管和abs线的固定架，然后再锁紧螺母。螺母用3/4"套筒加风炮加扳手拧，螺母需拧紧到74 ft. lbs）

第三十七步、把差速锁的线束插回去：

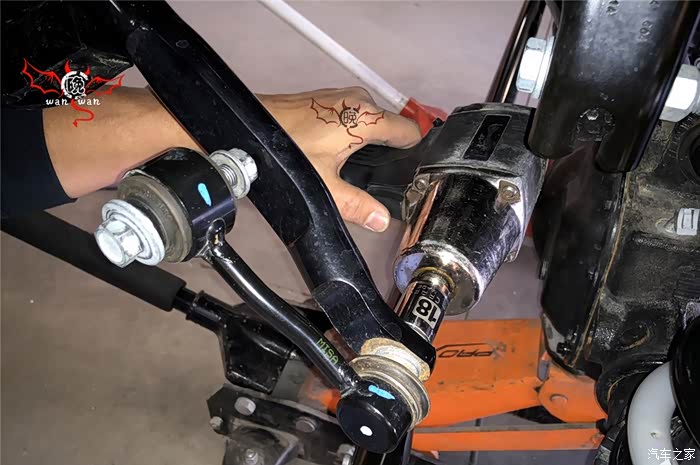

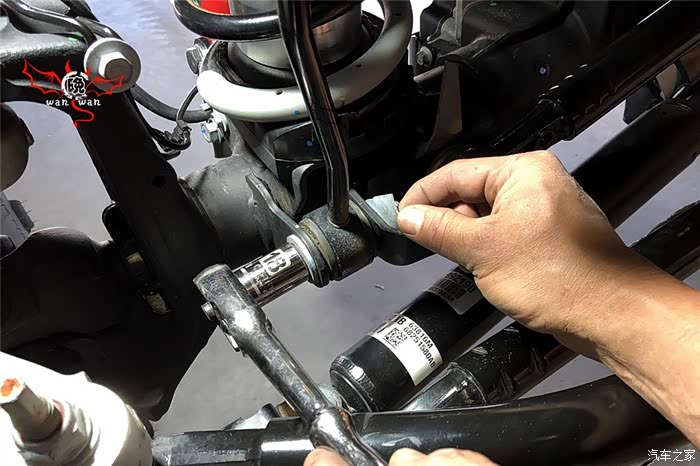

第三十八步、用18mm套筒加风炮加扳手拆除前小连杆，直接扔一旁即可（把套件里面带的加长小连杆装后面，把原车后面拆下来的装前面）

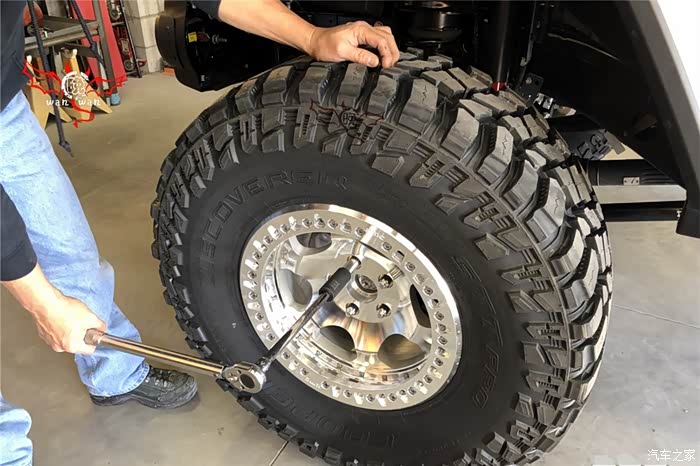

第三十九步、装回轮胎（22mm套筒加扭力扳手，螺丝需拧紧到 130 ft. lbs）

第四十步、让车辆落地，装止推杆螺丝（如果洞眼偏的，让别人打方向盘或者推动车身即可，21mm套筒加大飞拧紧螺丝，螺丝需拧到52 ft. lbs，然后扭力扳手再多拧个 155°的力即可）。

第四十一步、控制臂螺丝用21mm或者24mm套筒加扳手拧紧（螺丝拧紧到103 ft. lbs，然后扭力扳手再多拧个50°的力即可）：
[本回复最后由晚0228 于2018-04-10 02:22:56 编辑]

回复0

举报
#提车分享#12月分享提车作业，立即获得300元现金红包！
2018-04-09 23:17:50 IP 板凳
JL牧马人后悬挂安装EVO2.5"升高套件全过程：

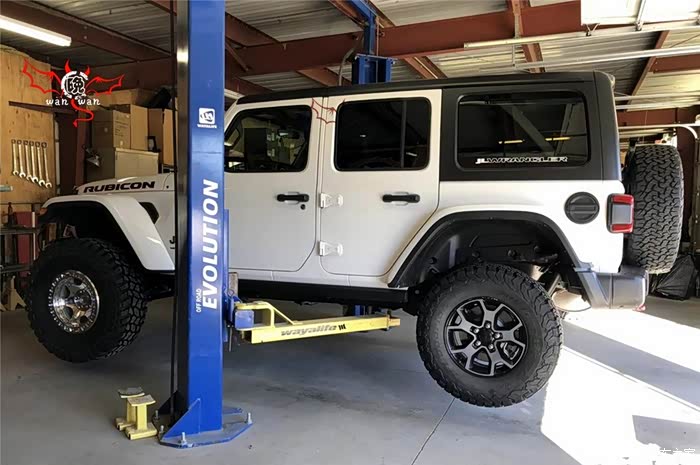

第一步：和前面一样，把车辆架在举升机上：

第二步、拆除轮胎螺母（全部拧松即可，不需要拿下来）：

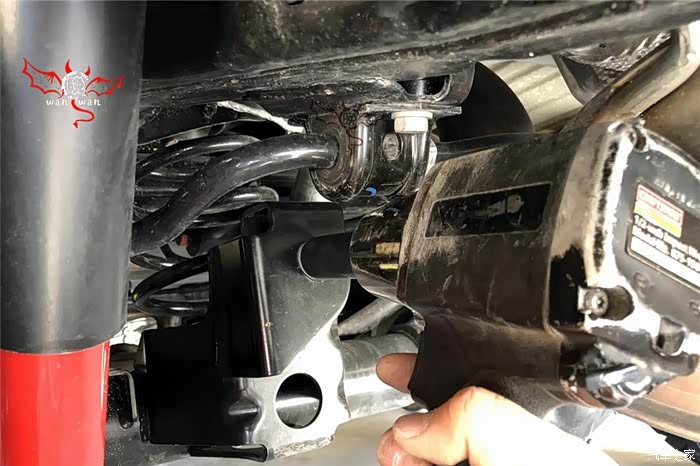

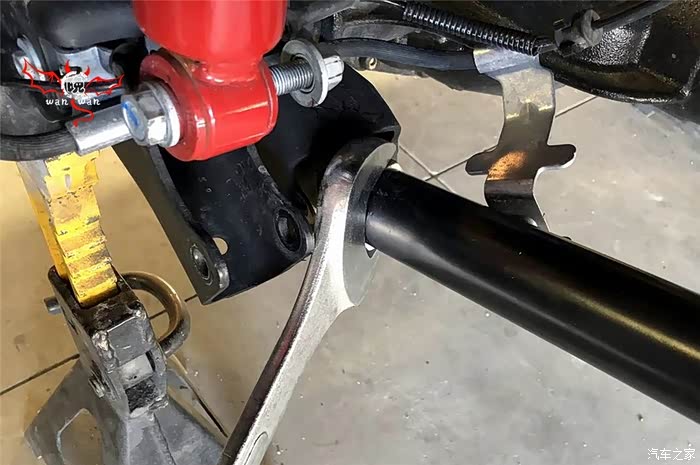

第三步、用风炮加21mm套筒加扳手拆除后止推杆正驾后面的那个螺丝：

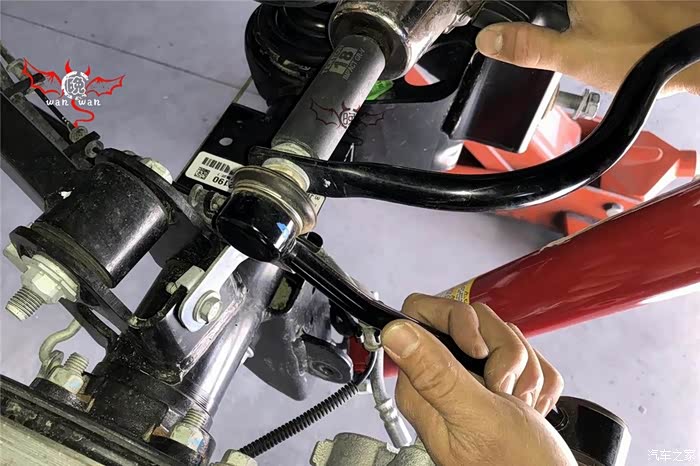

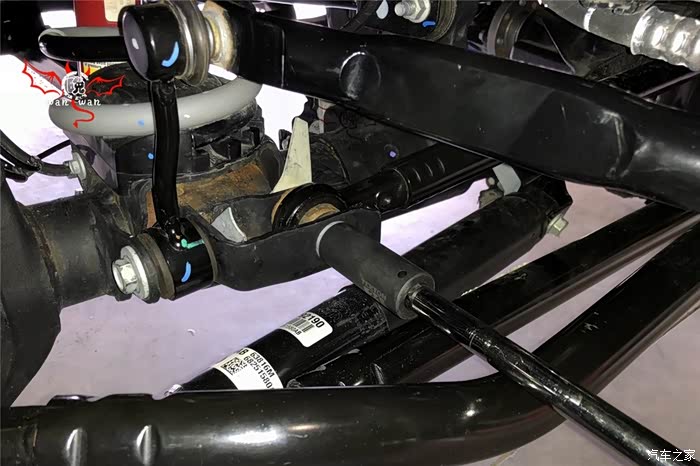

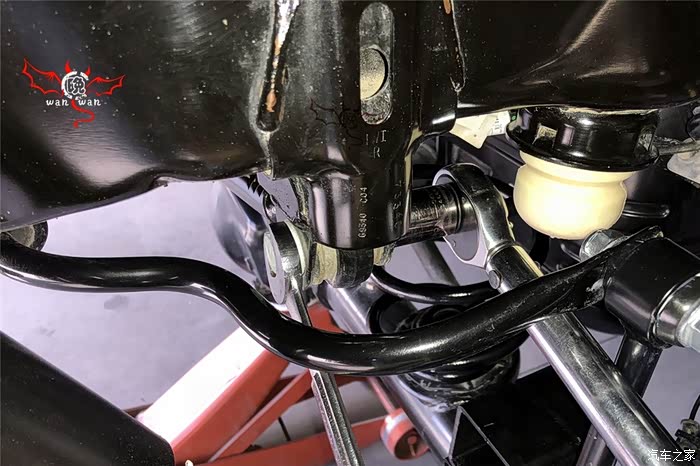

第四步、用18mm套筒加扳手拆除小连杆的螺丝：

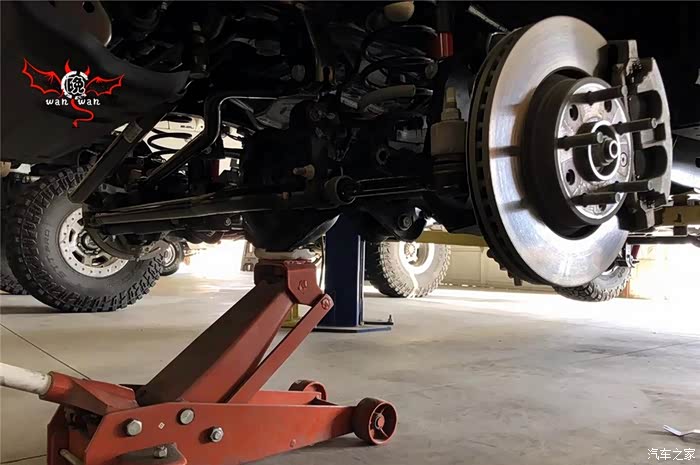

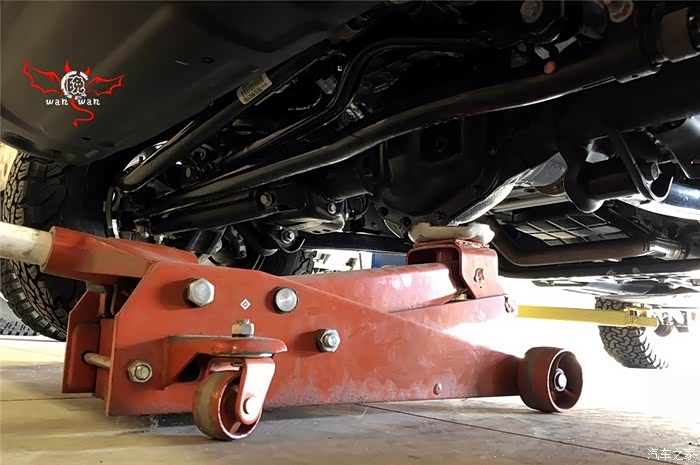

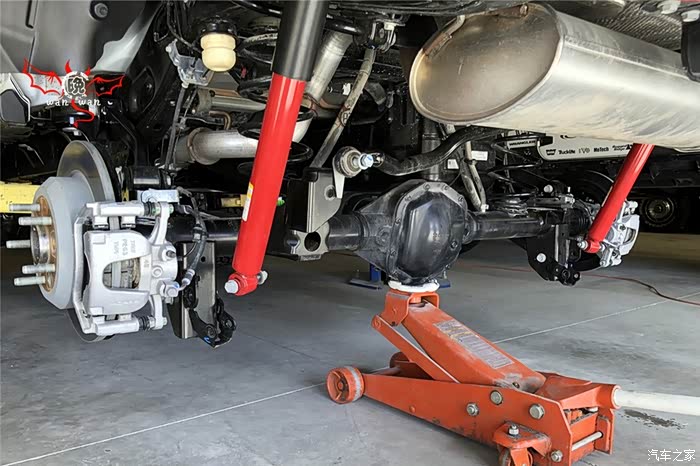

第五步、用千斤顶顶住桥包，拿下两边轮胎：

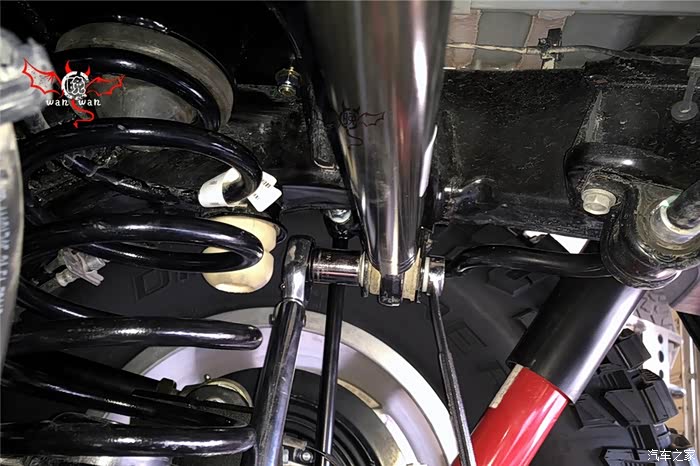

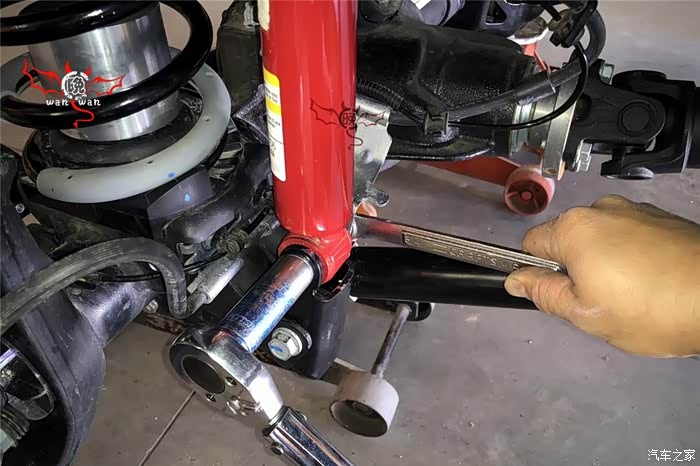

第六步、用18套筒加扳手拆除减震器下面的螺丝：

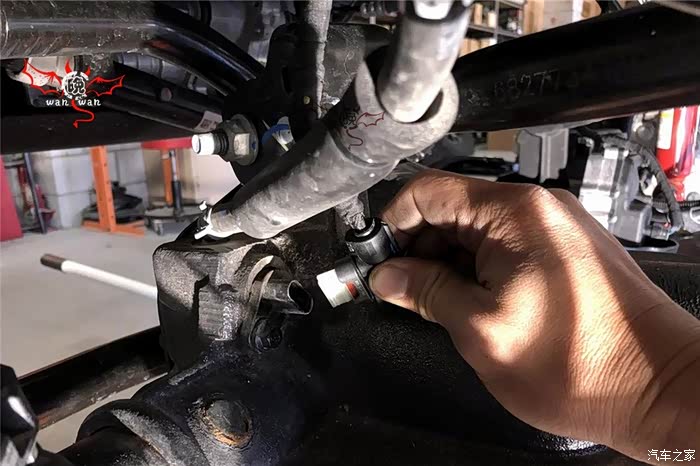

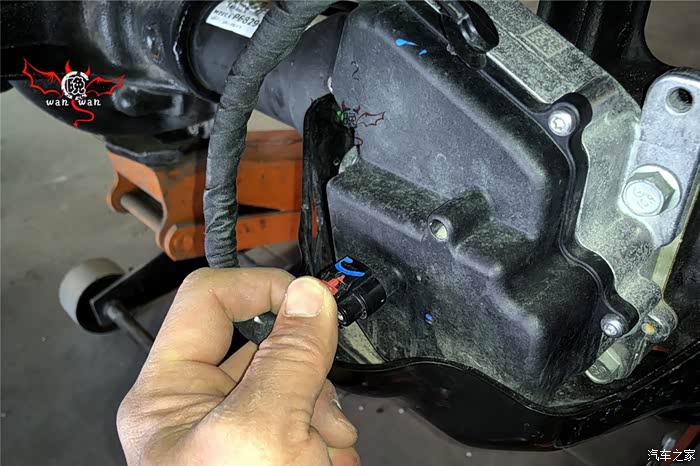

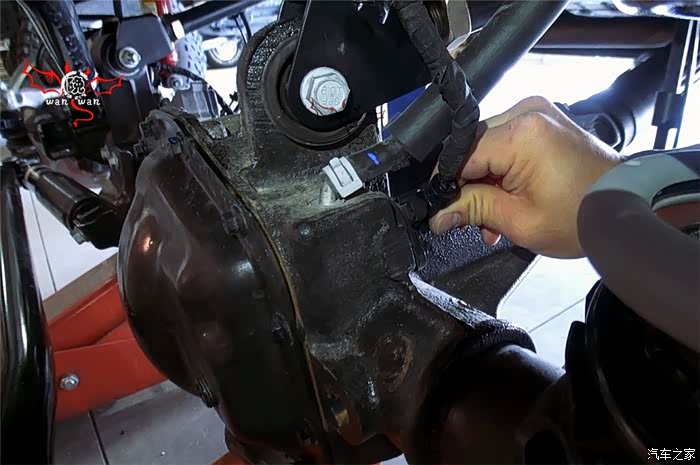

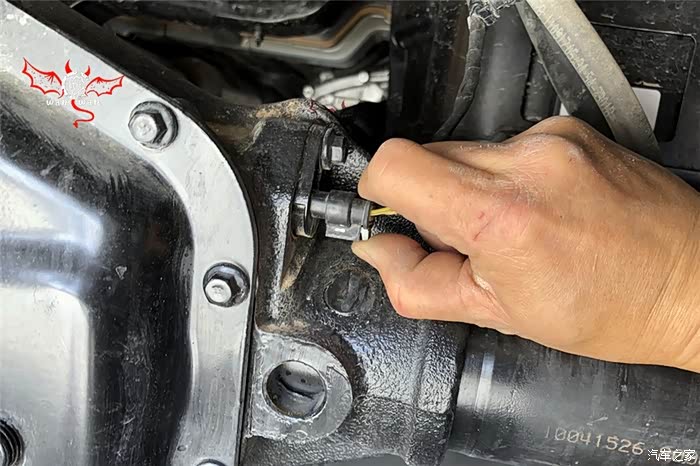

第七步、拔下差速锁的线束插头：

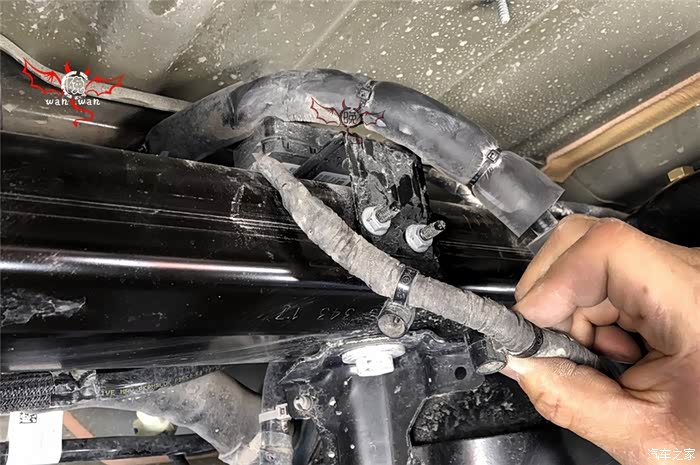

第八步、拔下两个耦合器（耦合器的主要作用就是保护那两个螺杆的螺纹）：

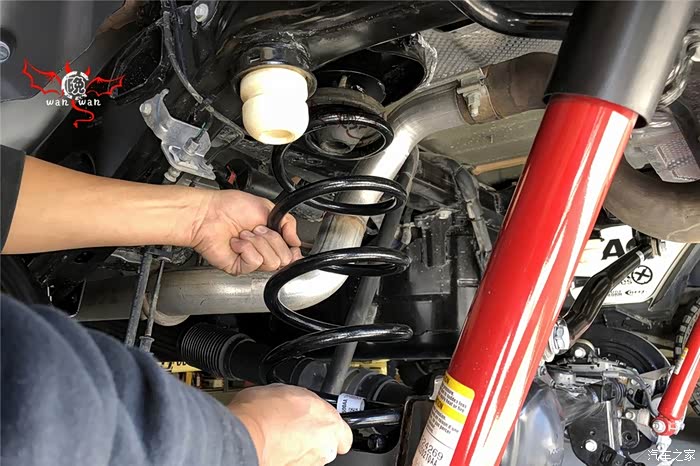

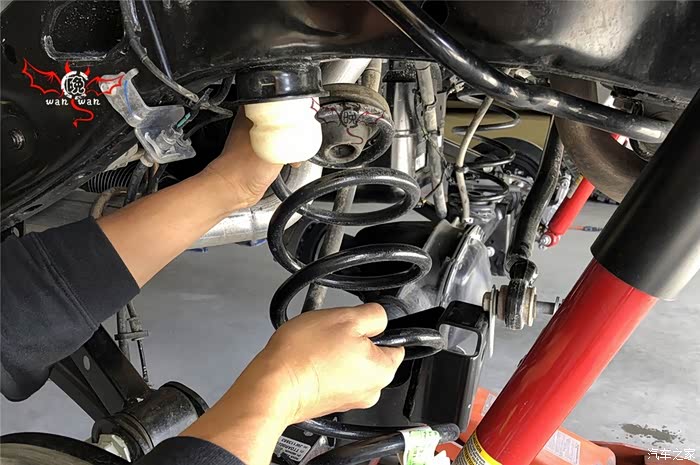

第九步、慢慢放下千斤顶，并观察线束是不是全部都松了，没问题后，拿出后弹簧：

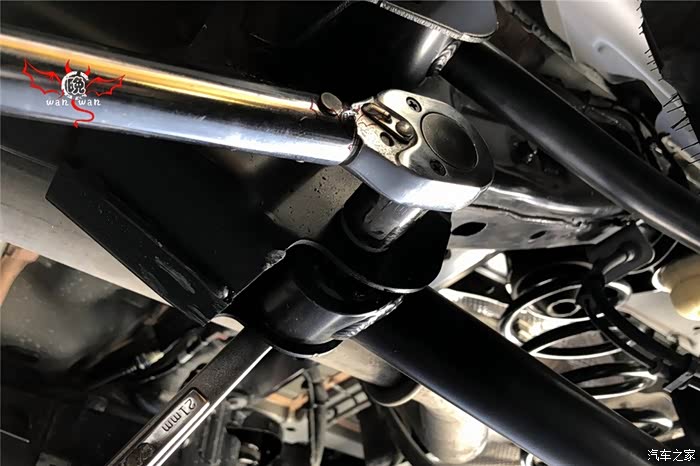

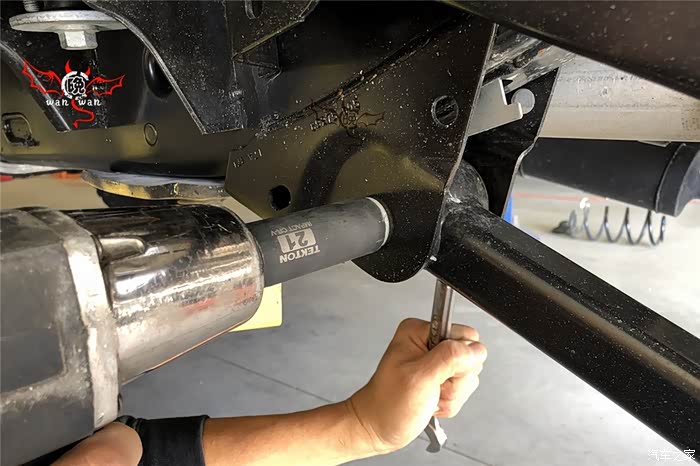

第十步、用21套筒加扳手拆除后下控制臂螺丝：

第十一步、安装evo后下控制臂(黄油嘴朝上，并且用活动扳手（1-7/8" 扳手）拧紧摆臂上面的大螺母):

第十二步、用21mm套筒加扳手拆除原车上摆臂：

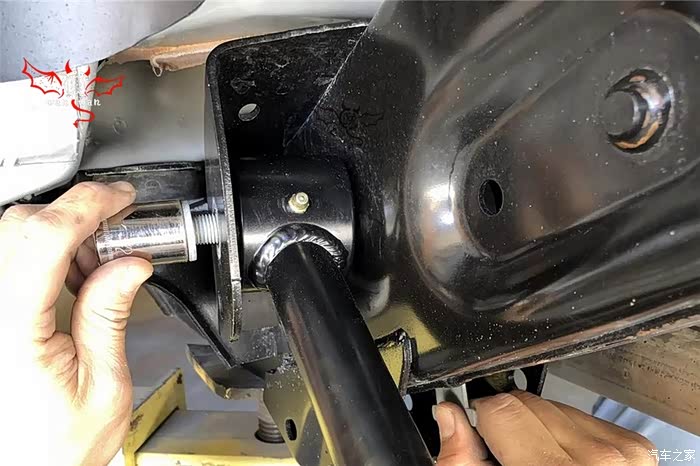

第十三步、安装evo后上摆臂（注意摆臂的弯曲位置是否正确）：

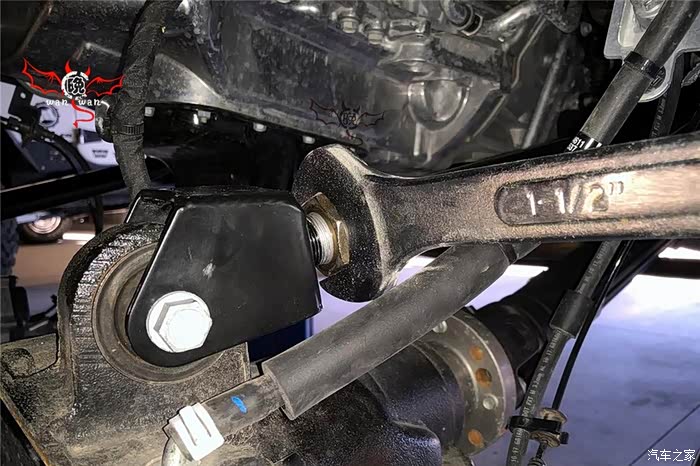

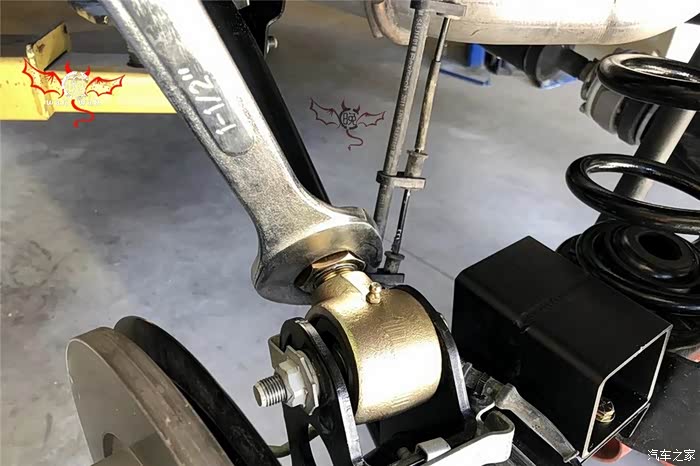

第十四步、用1-1/2"扳手（活动扳手）拧紧摆臂上面的大螺母：

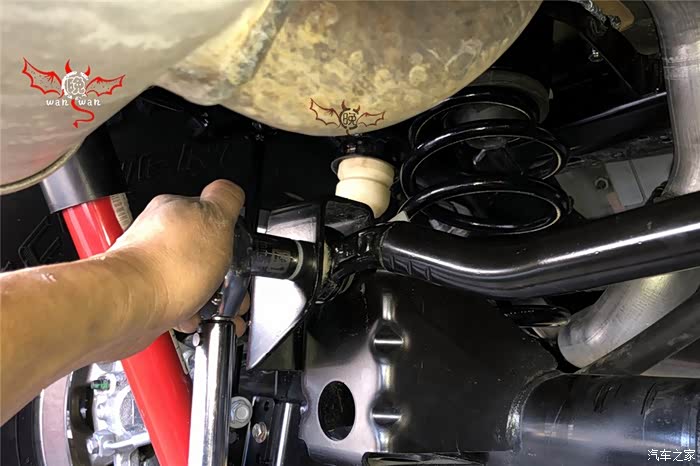

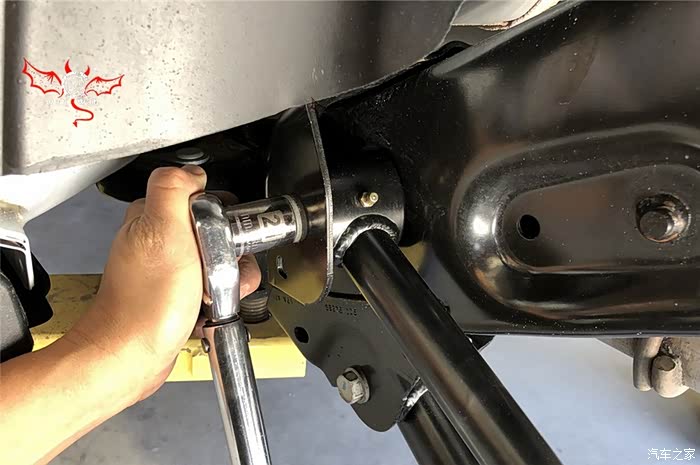

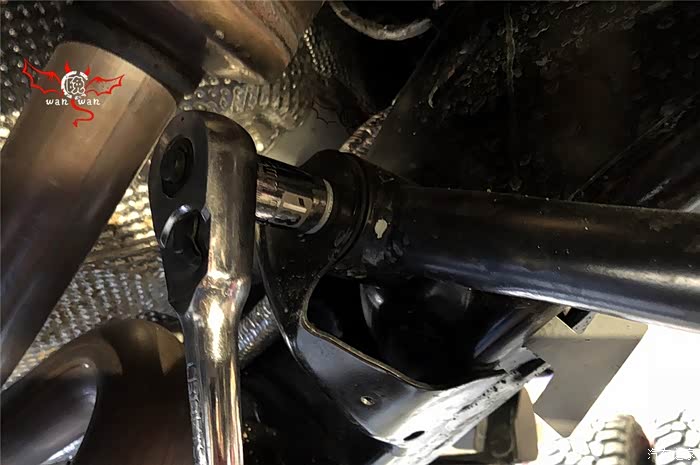

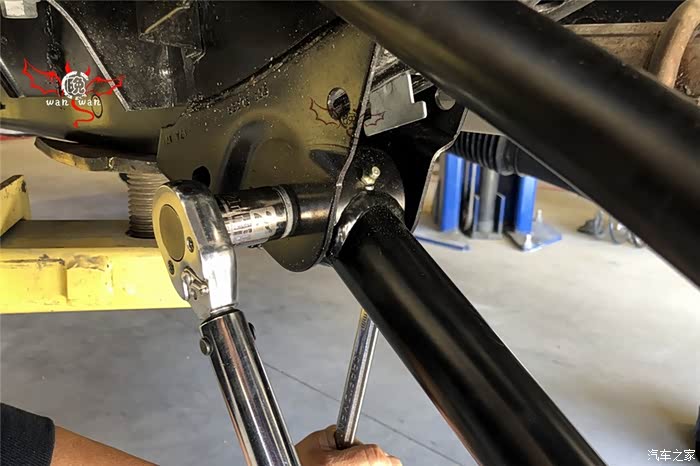

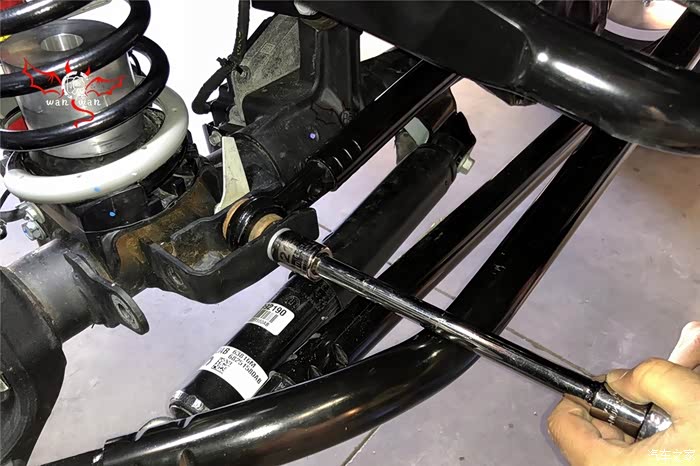

第十五步、下摆臂用21mm套筒加扳手拧紧摆臂的螺丝（螺丝需拧到74 ft. lbs，然后扭力扳手再多拧50° 的力，最后车辆落地需再检查螺丝）：

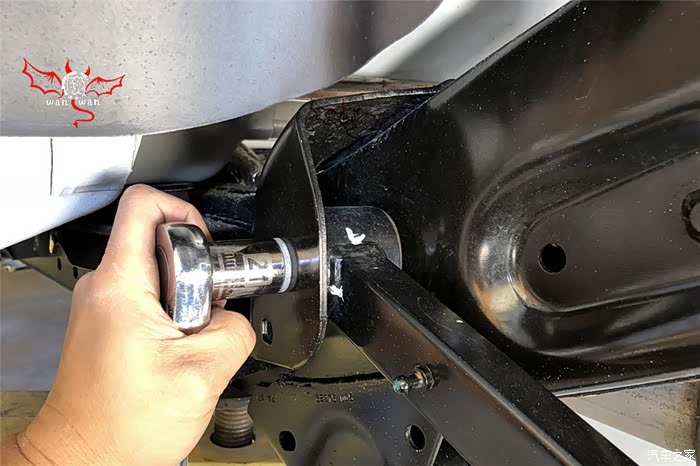

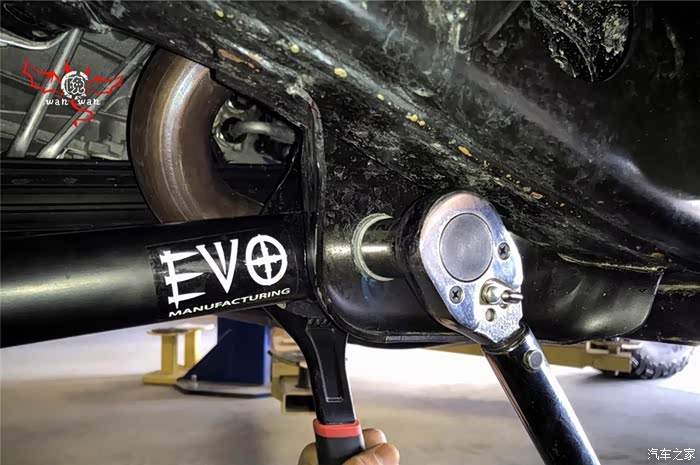

第十六步、上摆臂用21mm套筒加扳手拧紧摆臂的螺丝（螺丝需拧到74 ft. lbs，然后扭力扳手再多拧65° 的力，最后车辆落地需再检查螺丝）：

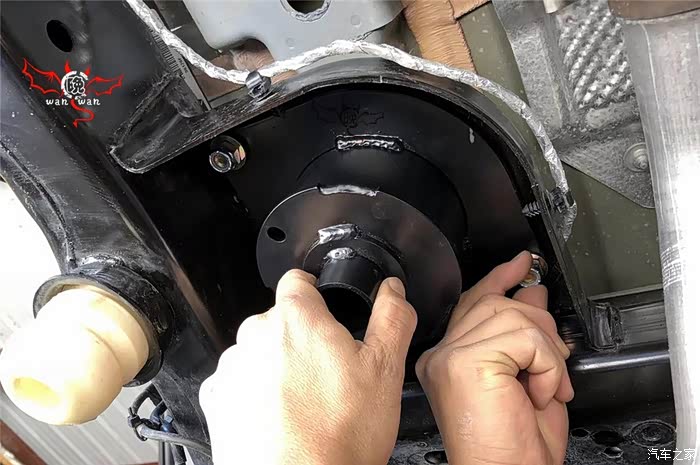

第十七步、安装后弹簧垫块（用附件包里的2个螺丝对插安装，用 5/8"套筒加扳手拧紧）：

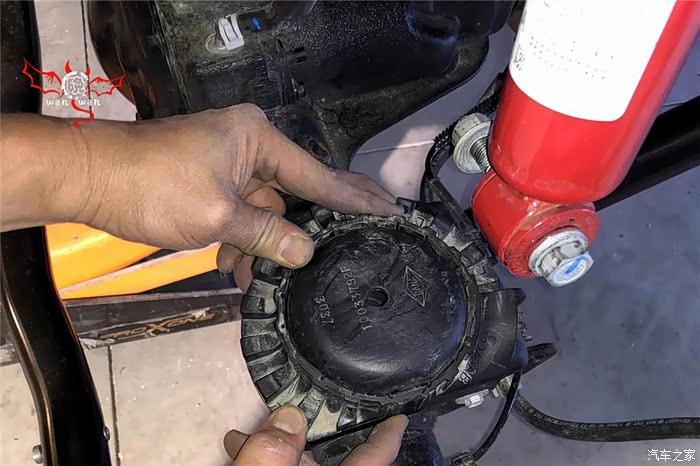

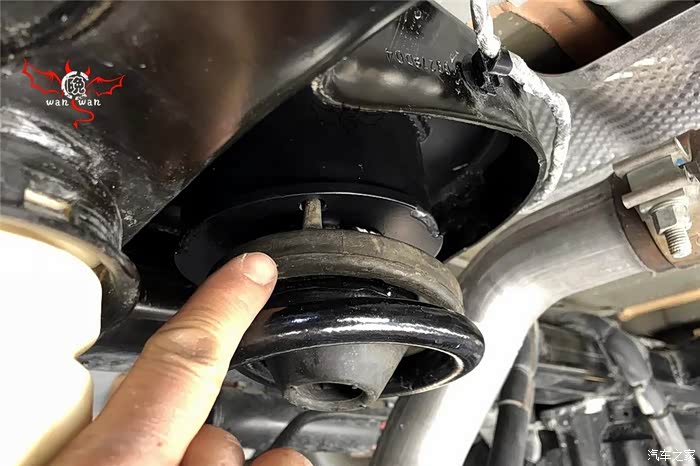

第十八步、把原车的弹簧胶垫放在弹簧上面，并且慢慢装回弹簧（让原车弹簧胶垫的凸起来部分对住evo垫块预留的洞眼）：

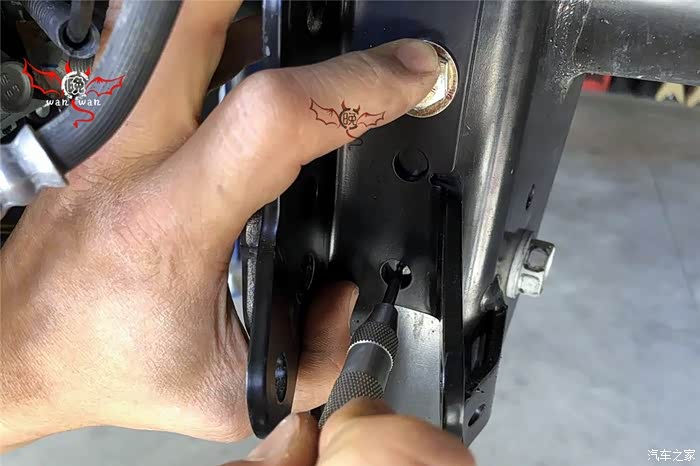

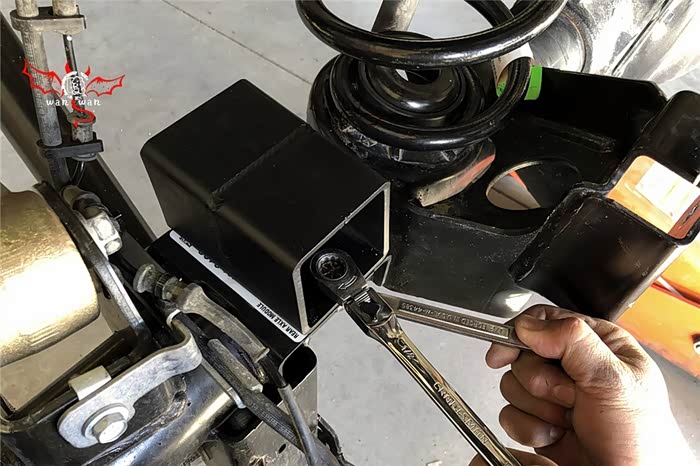

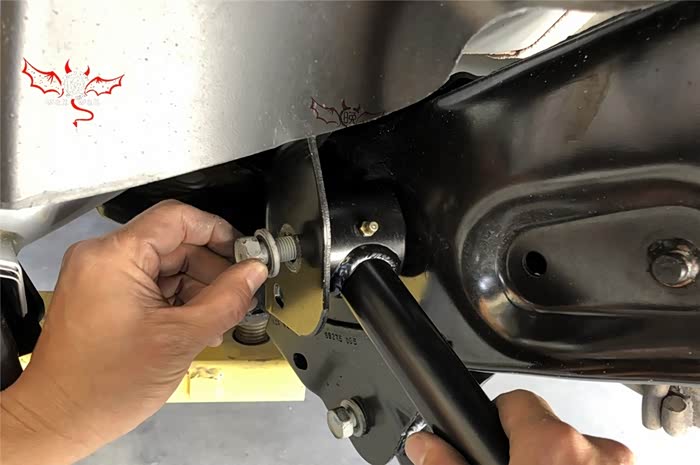

第十九步、安装后限位块（原车预留后限位的安装孔位，只要用附件包里的螺丝对插安装即可，安装需要用到2把1/2"扳手）：

第二十步、组装小连杆（很多品牌的小连杆都是不需要自己另外组装的）：

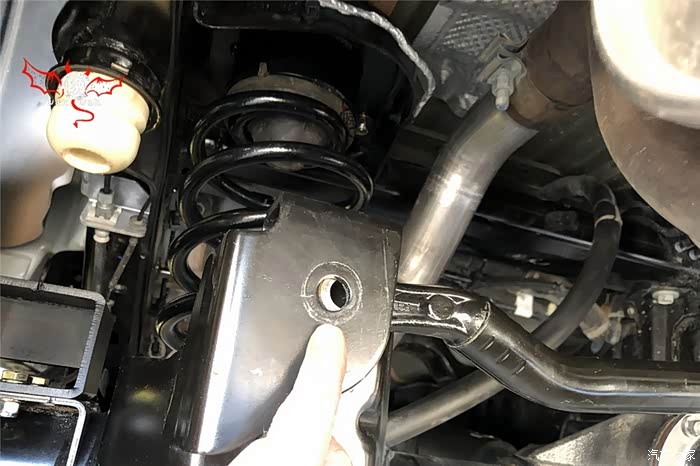

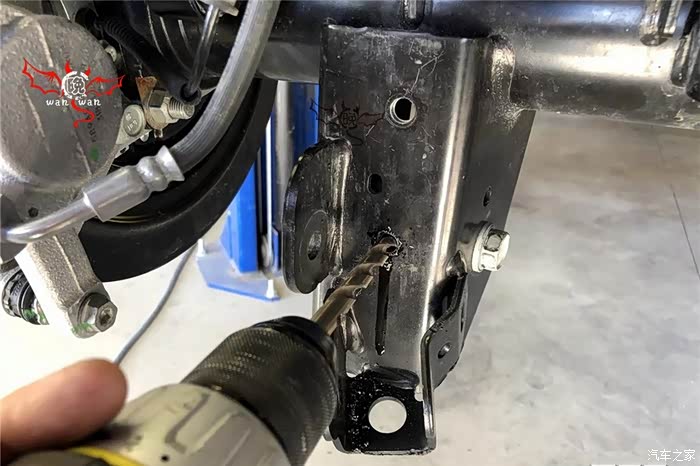

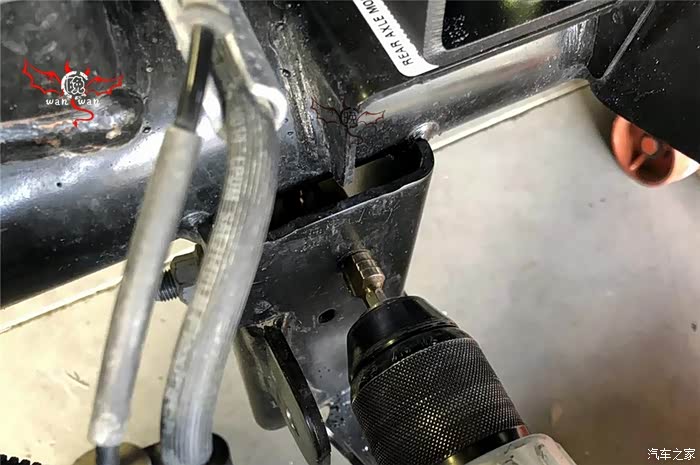

第二十一步、安装后减震器加高座需要另外打洞（把上面那个洞扩大到3/8"大小；然后把底座放上去，固定一个螺丝，然后用记号笔画出需要打洞的地方，然后拿下底座，把记号笔画的洞打成3/8"即可）：

第二十二步、把螺母放在9/16”扳手开口端，然后一面粘上胶带，然后用这扳手和套筒安装固定后减震器加高座：

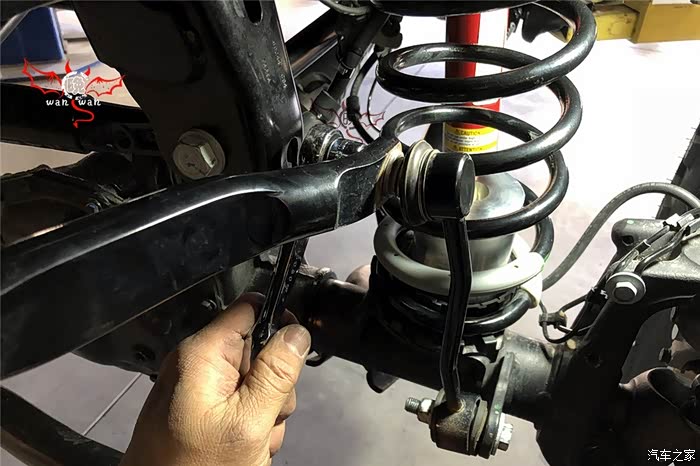

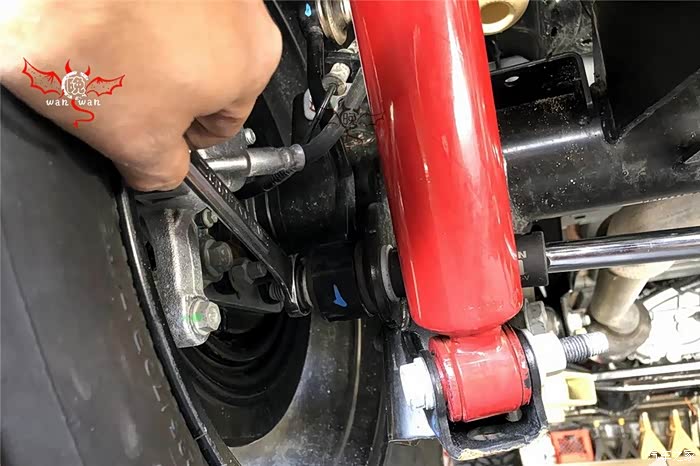

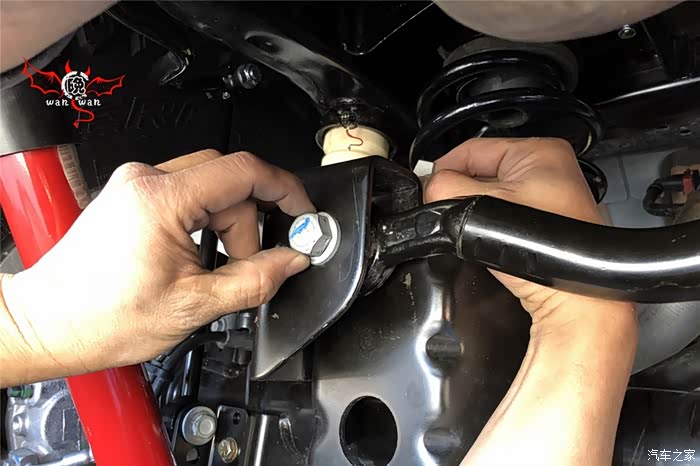

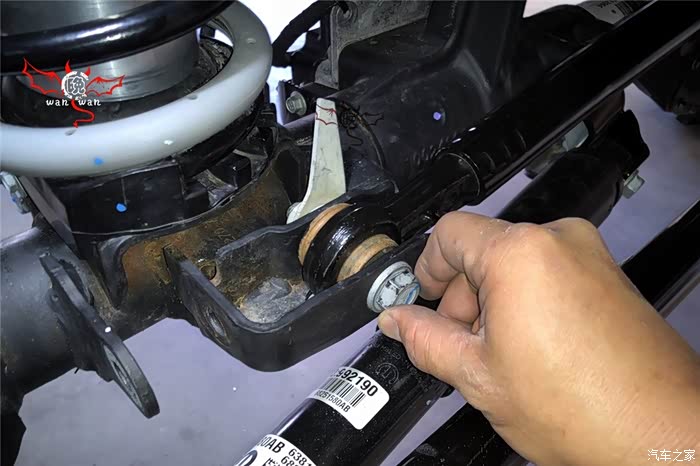

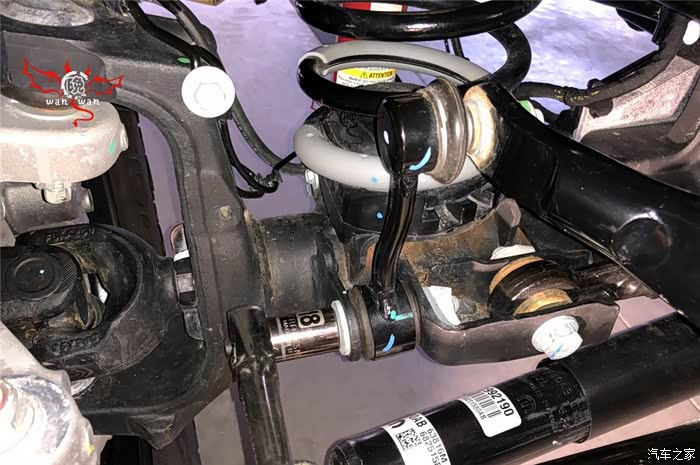

第二十三步、安装后加长小连杆（需要用到18mm套筒和扳手）：

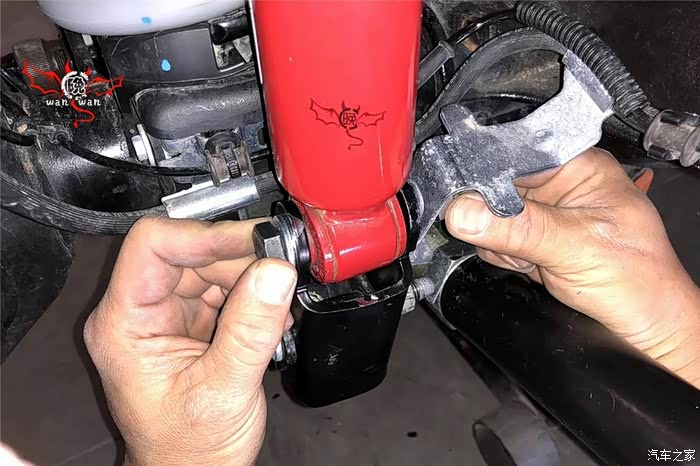

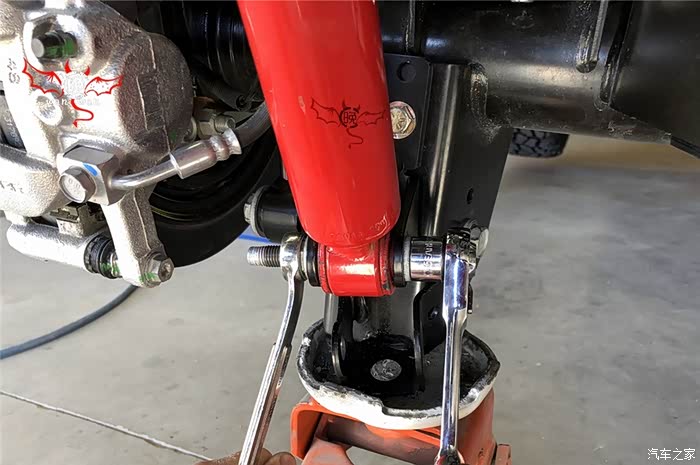

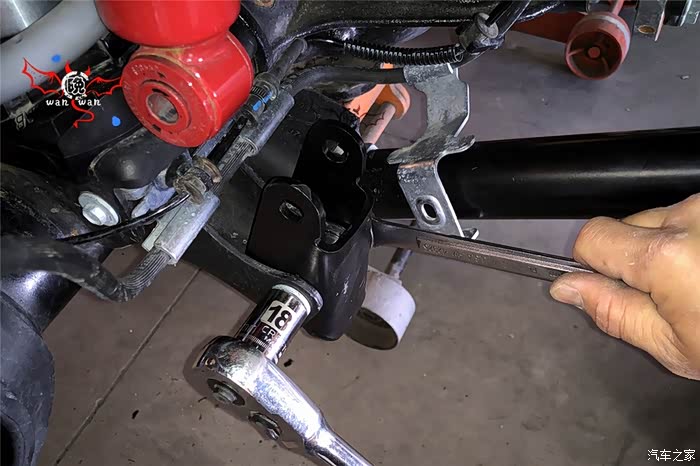

第二十四步、通过千斤顶调整减震器和减震器底座的洞眼，然后安装（需要用到18mm的套筒和扳手，这螺丝拧紧需要拧到74 ft. lbs）：

第二十五步、用21mm套筒加扳手拧松副驾那侧的后止推杆螺丝：

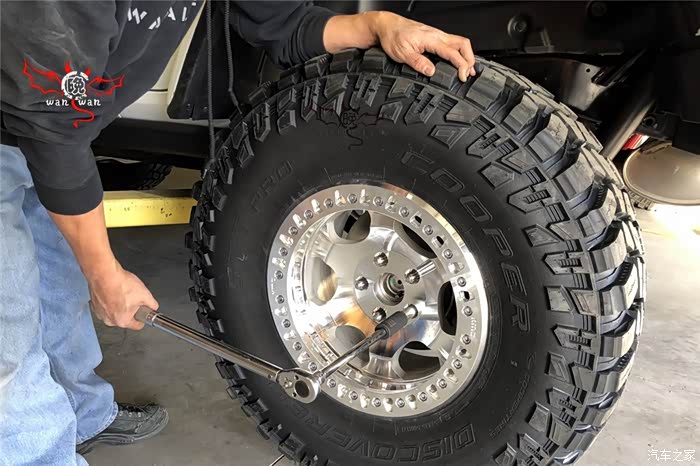

第二十六步、装回轮胎（22mm套筒，螺母需拧到 130 ft. lbs），车辆落地：

第二十七步、安装前小连杆（原车后面的装前面）：

第二十八步、装副驾那侧的止推杆螺丝（如果孔位偏的，找几个人推动车身让洞眼对准，然后插进螺杆，然后用工具锁紧这头止推杆螺丝，螺丝需拧紧到125 ft. lbs）：

第二十九步、锁紧副驾那头的止推杆螺丝（螺丝需拧到 74 ft. lbs. 然后扭力扳手再多拧 30°的力）：

第三十步、拧紧后下摆臂的螺丝（拧到74 ft. lbs.然后扭力扳手再多拧 50°的力）：

第三十一步、拧紧后上摆臂的螺丝（拧到74 ft. lbs.然后扭力扳手再多拧 80°的力）：

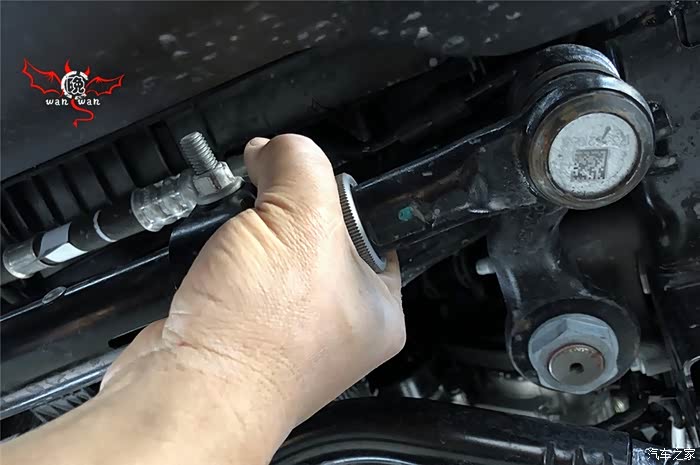

第三十二：看看方向盘正不正，如果不正的话，用一个15mm的扳手松了方向拉杆上面的螺丝，然后旋转拉杆，让方向盘慢慢回正，然后拧紧螺丝即可：

老美的安装全过程已经结束了，个人建议如果这样安装后，所有摆臂用黄油枪给黄油嘴加油看看是否需要加，然后再去四轮定位仪去检查一下车辆底盘参数，最后再把所有的螺丝检查一边再用记号笔做上记号就可以了！

03：48分终于写好了，眼睛都睁不开了
谢谢观看！
END！
