22款凌派1.0T，后备箱开关/手扣安装（篇三）
此帖已被收录至论坛精选日报-家用车。更多精彩内容戳这里。
接上篇后备箱开关安装（篇二），本篇继续安装后备箱手扣。
此篇着重讲解走线。
按上篇规划的线路布局，现在需要将线束从后备箱穿入驾驶舱。
在此之前，需要为线路做铺垫，也就是腾出操作空间。

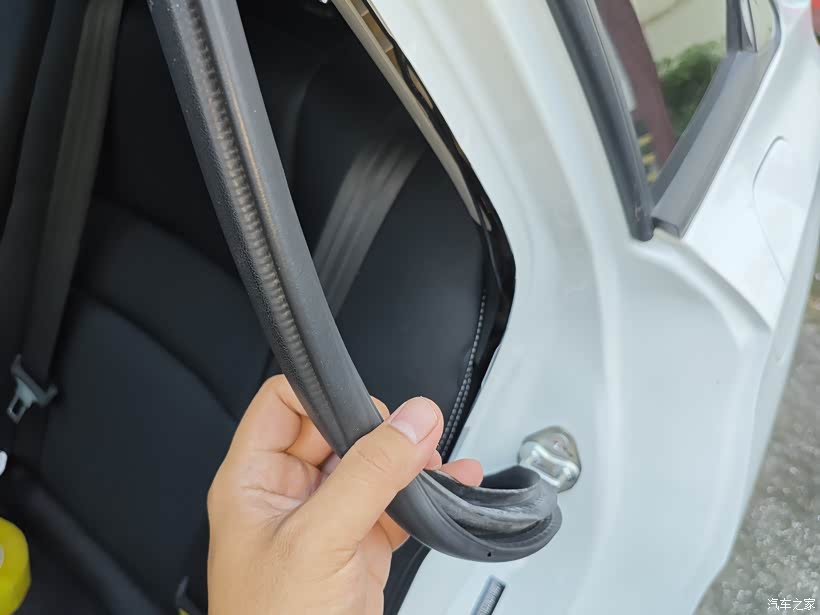

讲左后门胶条扒下↓
此篇着重讲解走线。
按上篇规划的线路布局，现在需要将线束从后备箱穿入驾驶舱。
在此之前，需要为线路做铺垫，也就是腾出操作空间。
讲左后门胶条扒下↓

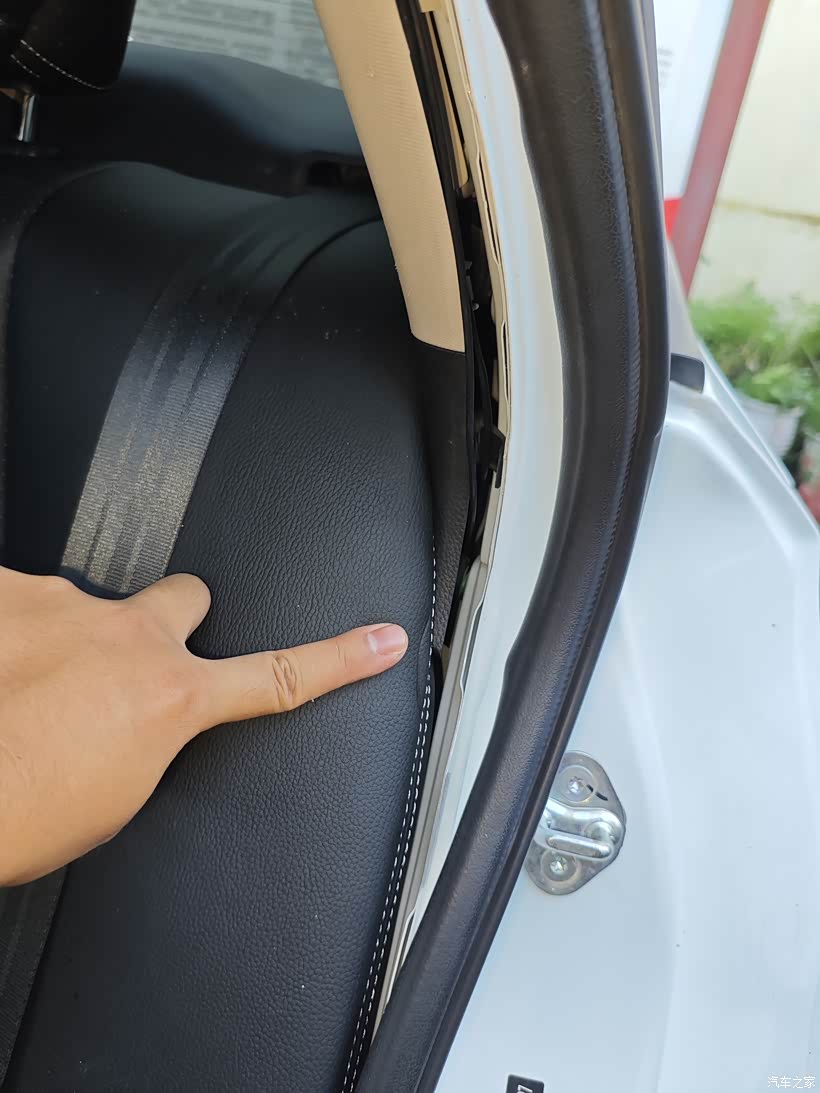

找到此处缝隙。
后方藏着通往尾箱的孔洞，我们要用这位置走线↓
后方藏着通往尾箱的孔洞，我们要用这位置走线↓
（从上往下看的顺序有点吃力，我决定把文字描述放图片下方
）
）

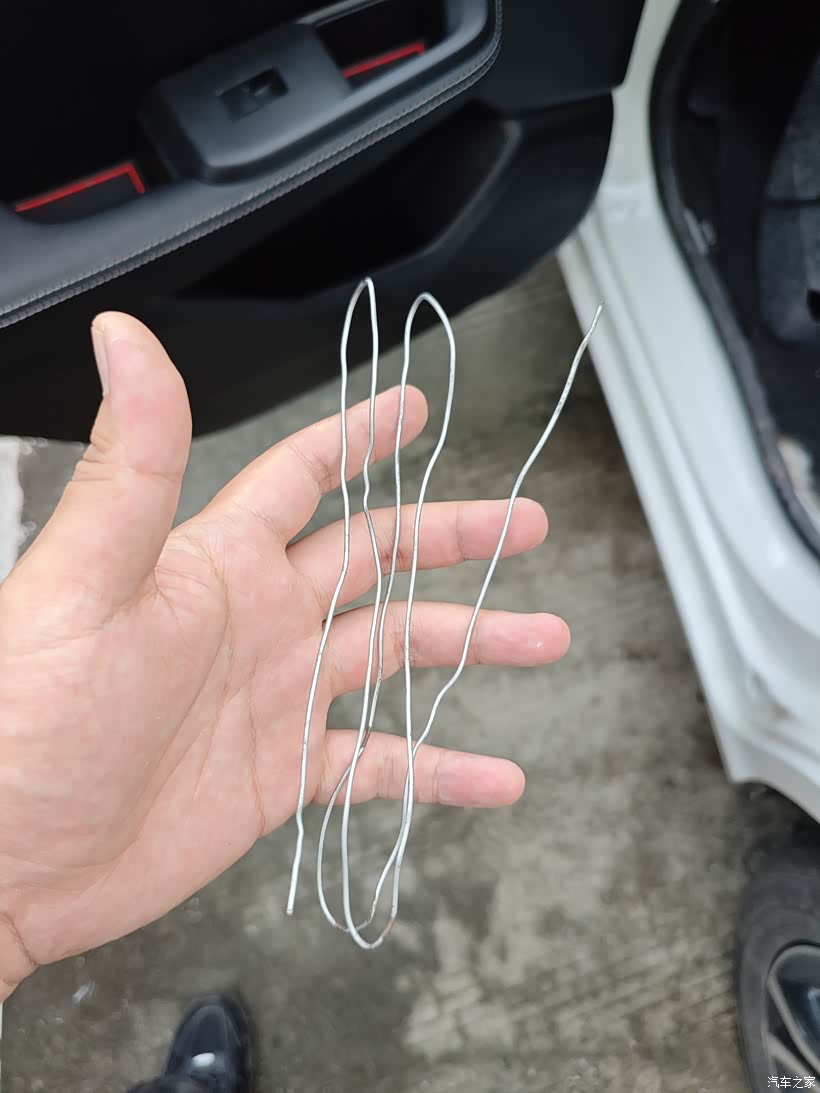

接下来需要穿线。由于缝隙太小，不方便手掌伸入，因此用到穿线铁丝
将要穿入的线头用胶带捆铁丝上
然后到后备箱里，从这个洞穿进驾驶舱
缝隙太小了，夹得我手疼

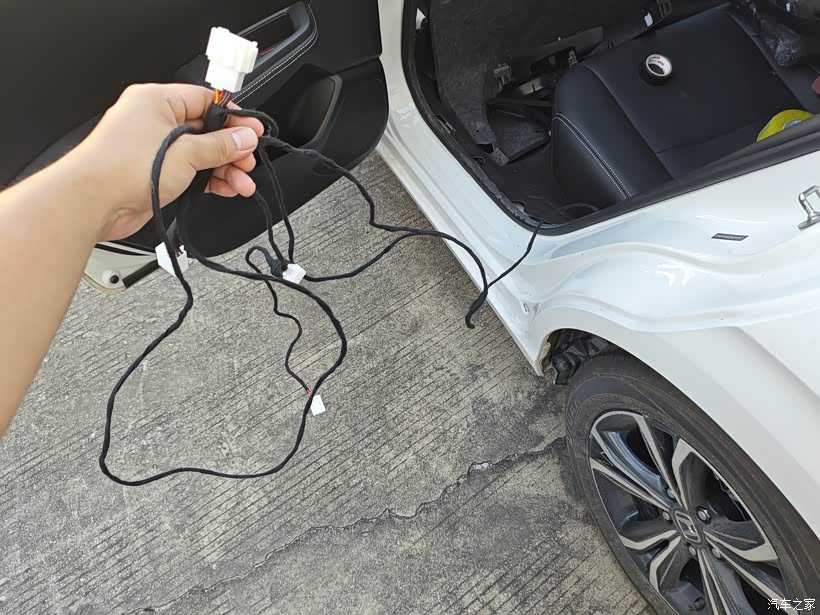

此时线束已穿完。
我将分为两个部分来讲解。
部分1：后备箱内线束安装。
部分2：驾驶舱内线束安装。
现在开始部分1尾箱部分安装开始
我将分为两个部分来讲解。
部分1：后备箱内线束安装。
部分2：驾驶舱内线束安装。
现在开始部分1
尾箱部分安装开始

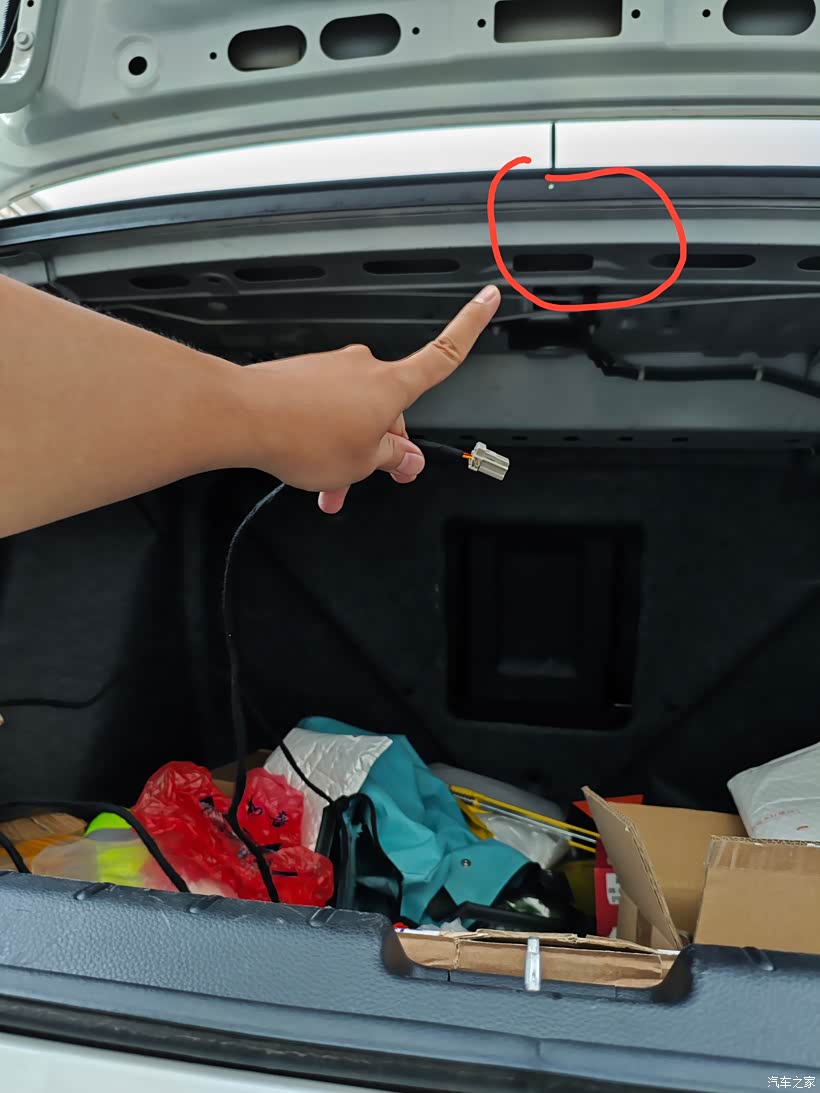

我们将利用这个孔洞，安装后备箱的灯头。
这是一个原厂预留的孔位，在高配车型上的灯座。
与其说“利用”，倒不如说“补上”。
把低配车型减配掉的后备箱灯，补上。
这是这款产品一大卖点：补配置。
这是一个原厂预留的孔位，在高配车型上的灯座。
与其说“利用”，倒不如说“补上”。
把低配车型减配掉的后备箱灯，补上。
这是这款产品一大卖点：补配置。

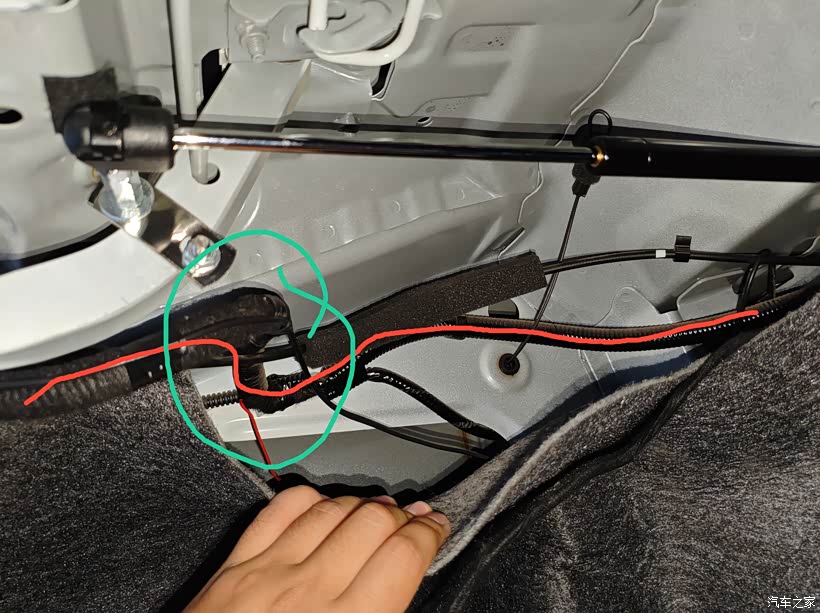

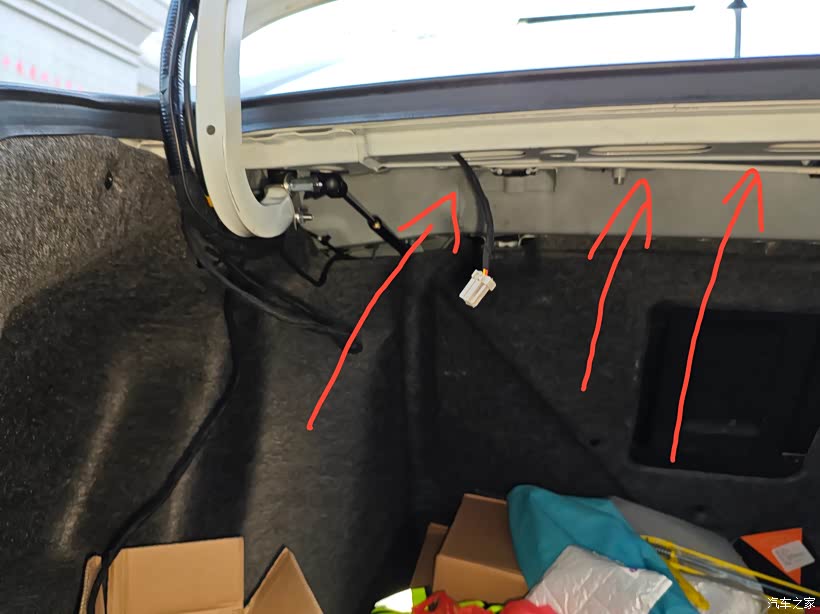

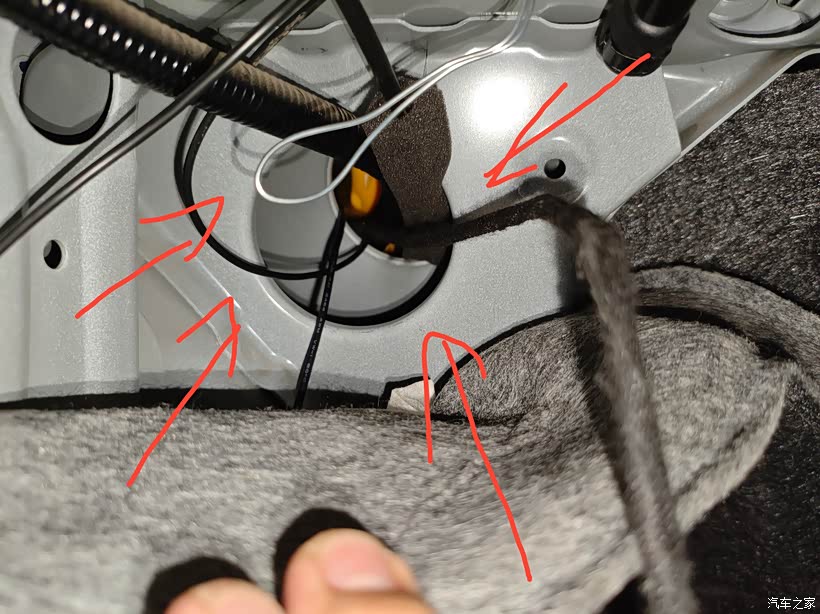

接下来需要完完全全按我图中标红的线束，固定刚刚加装的灯头线束
⚠️⚠️⚠️否则线束会被扯断
线束一定要完完全全、处处紧贴“红线”，尤其是绿圈位置
⚠️⚠️⚠️不要让线路“走捷径”，会扯断。重要的细节多说几遍
⚠️⚠️⚠️否则线束会被扯断
线束一定要完完全全、处处紧贴“红线”，尤其是绿圈位置
⚠️⚠️⚠️不要让线路“走捷径”，会扯断。重要的细节多说几遍
利用钣金孔将线头，一格一格，从钣金内侧穿到“灯头孔”。
这样线束就不会外露出来，更美观些
这样线束就不会外露出来，更美观些

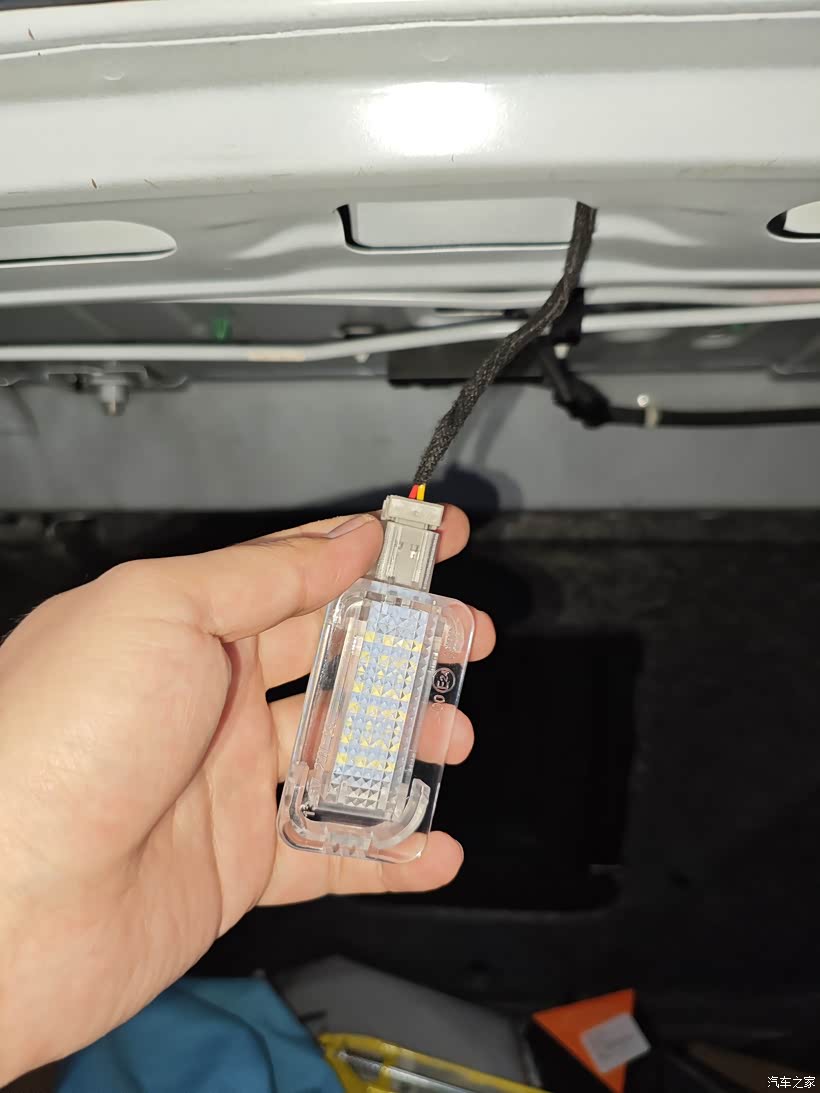

接灯头
注意插头要插到位

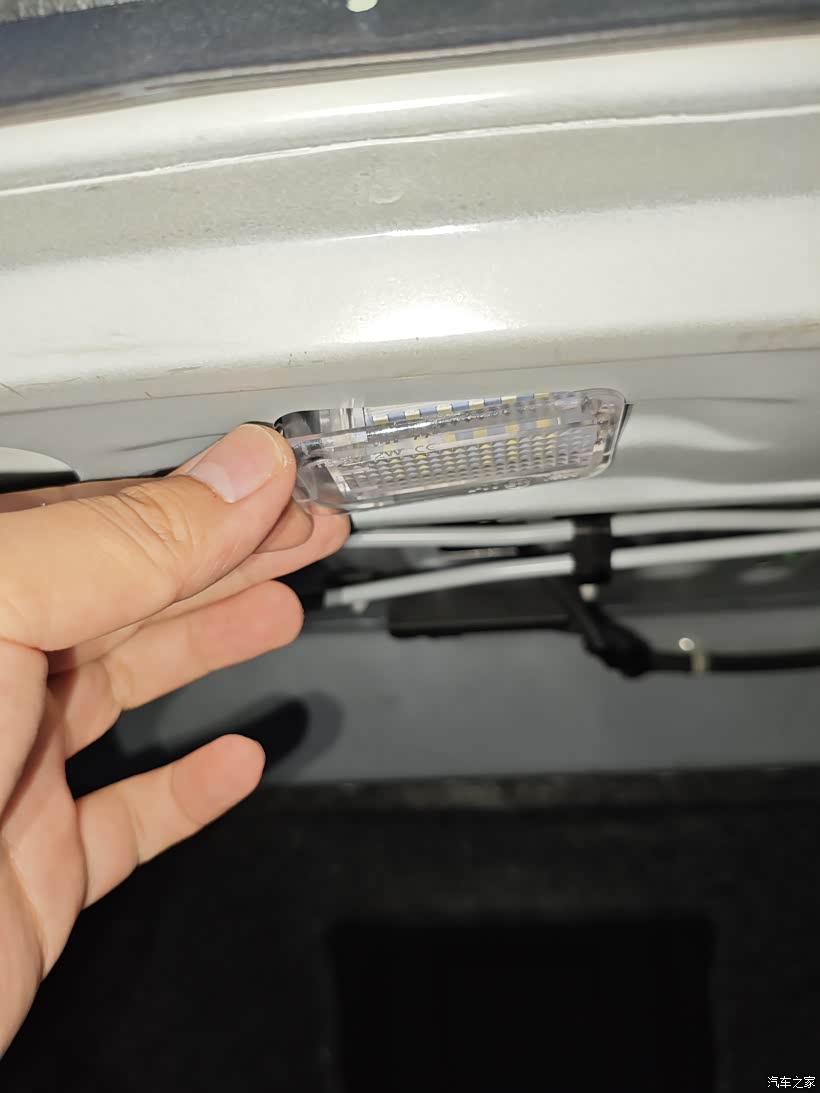

将灯头塞入“钣金灯头预留孔位”
非常漂亮、贴合、接近原厂的灯头，就安装好了
预告一嘴，这灯头非常亮，比原厂的更亮。怎么说呢，就好像一盏台灯一样亮
预告一嘴，这灯头非常亮，比原厂的更亮。怎么说呢，就好像一盏台灯一样亮
接下来是锁扣对插、控制模块走线。

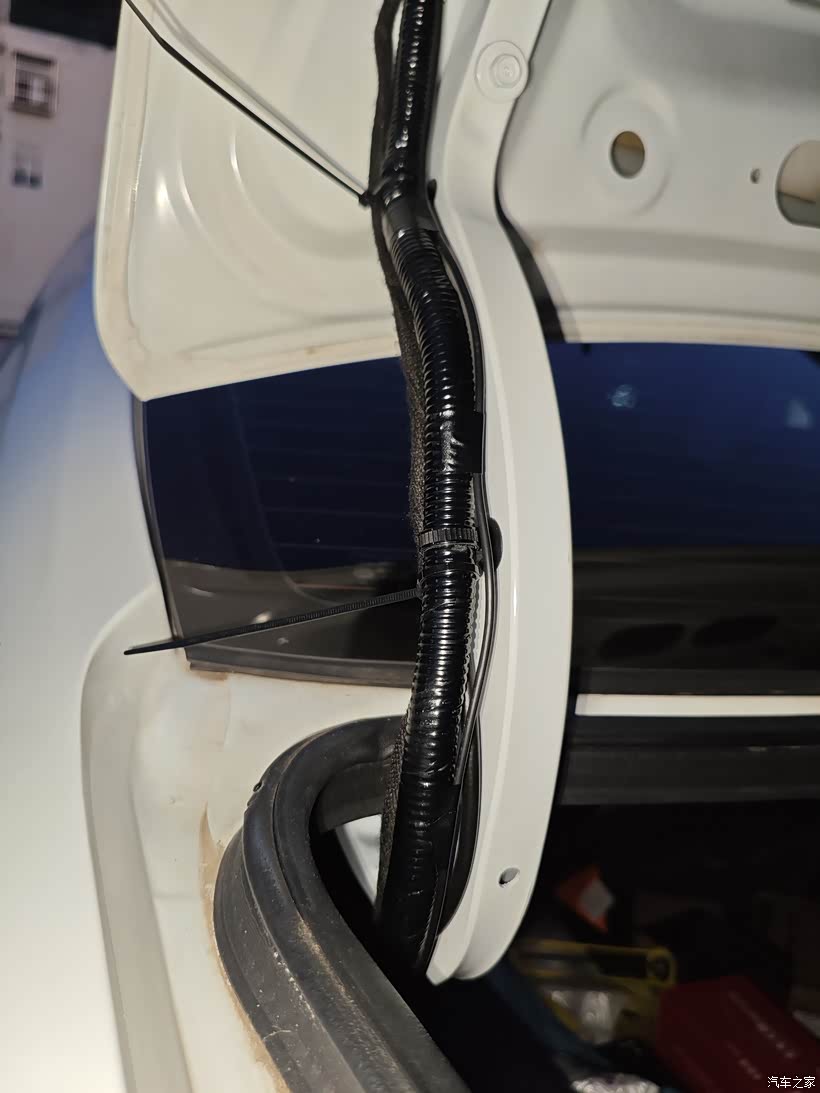

需要沿着尾箱盖左支臂，将线束引至尾箱盖钣金上。
沿着原厂线束固定好后加线束
需要沿着尾箱盖左支臂，将线束引至尾箱盖钣金上。
沿着原厂线束固定好后加线束

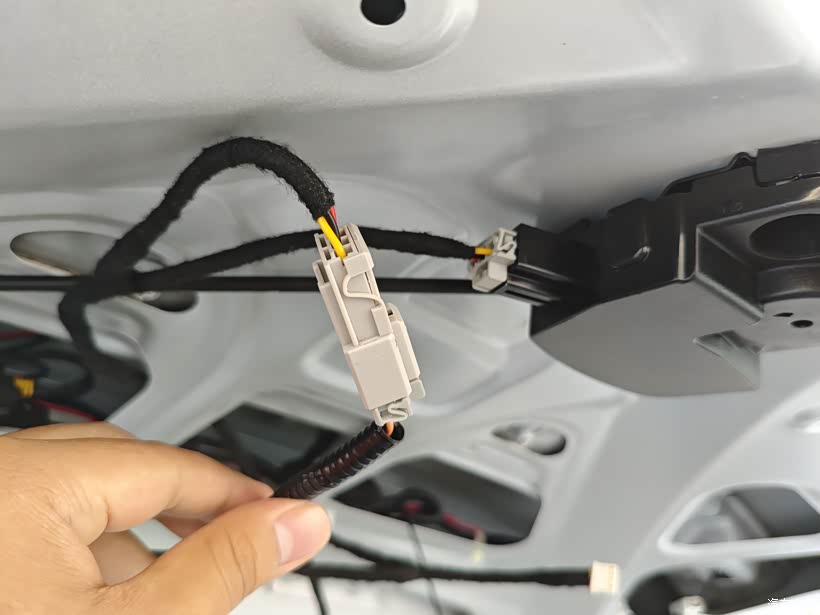

此接头对插锁扣插头。
原理：手扣开关→控制模块→尾箱锁扣。
对插线头会让模块串联到锁扣前方，从而让手扣开关得以打开锁扣
原理：手扣开关→控制模块→尾箱锁扣。
对插线头会让模块串联到锁扣前方，从而让手扣开关得以打开锁扣
对接完毕

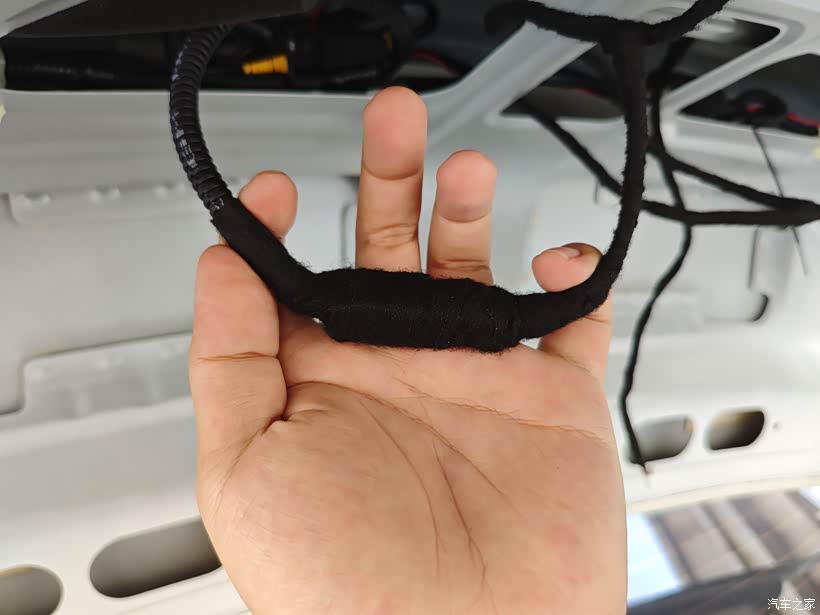

用静音棉胶布缠好对接头，防止异响
接下来将线头接入控制模块

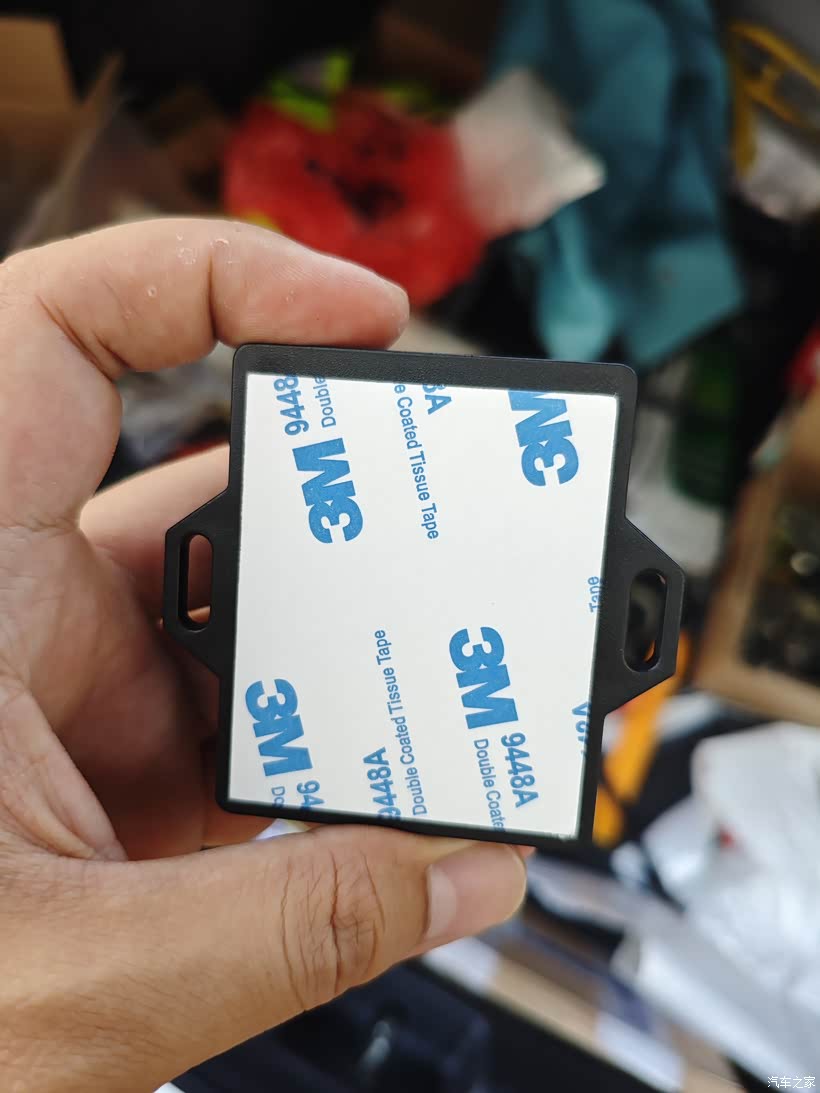

连背胶都是3m的

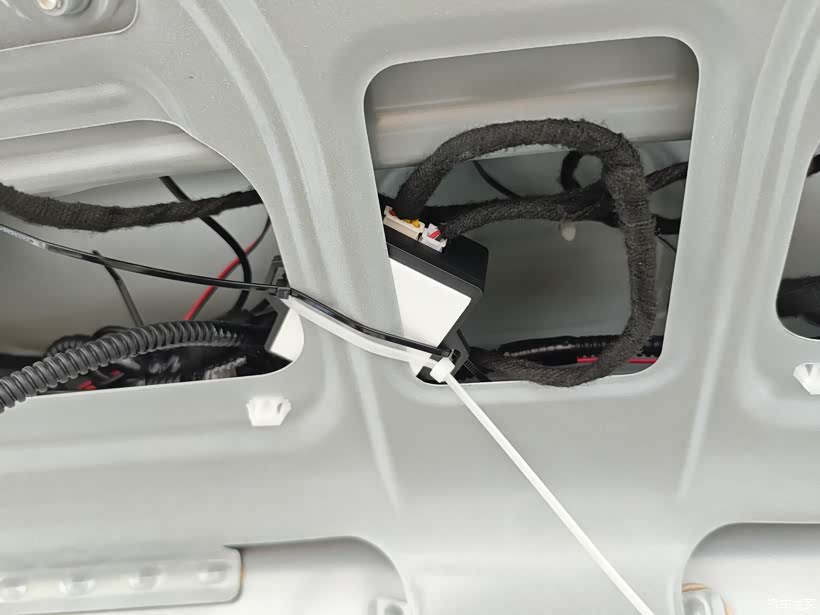

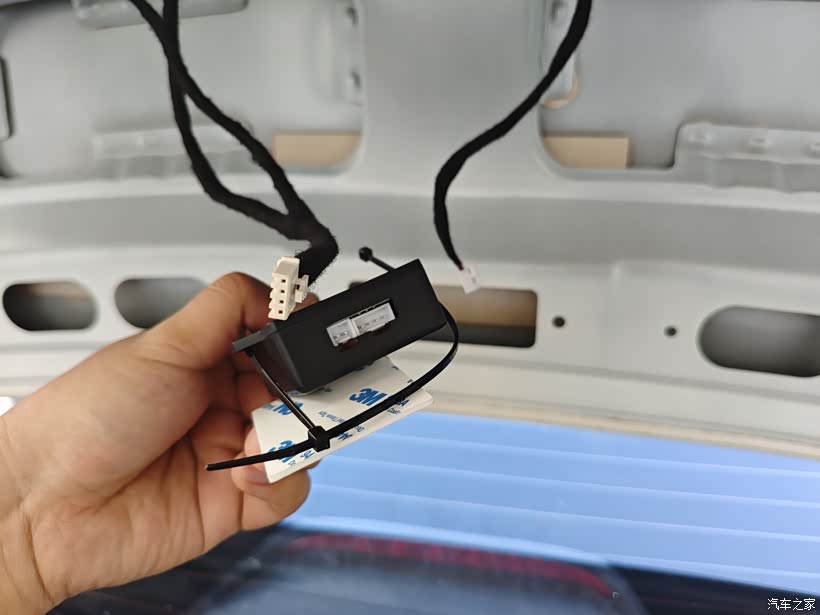

把控制模块用扎带配合双面胶，固定在尾箱盖内侧的钣金件上。
这里卖家再三叮嘱：一定要固定稳控制盒。后备箱关上的力气不小，容易把线头甩松。
所以固定稳，就成了手扣能长久使用的保证
这里卖家再三叮嘱：一定要固定稳控制盒。后备箱关上的力气不小，容易把线头甩松。
所以固定稳，就成了手扣能长久使用的保证
接下来，把杂七杂八的线束一点一定固定结实。
线束不会乱甩，设备才能用的长久
线束不会乱甩，设备才能用的长久

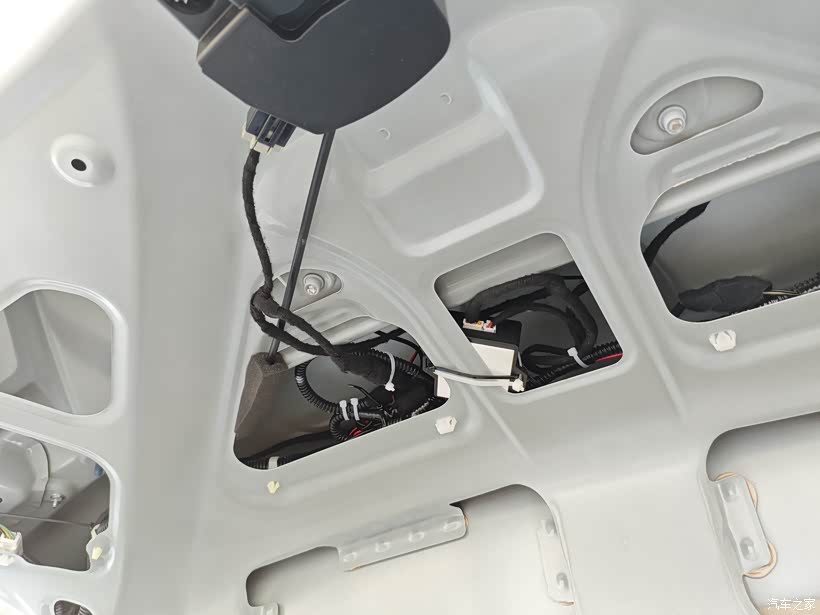

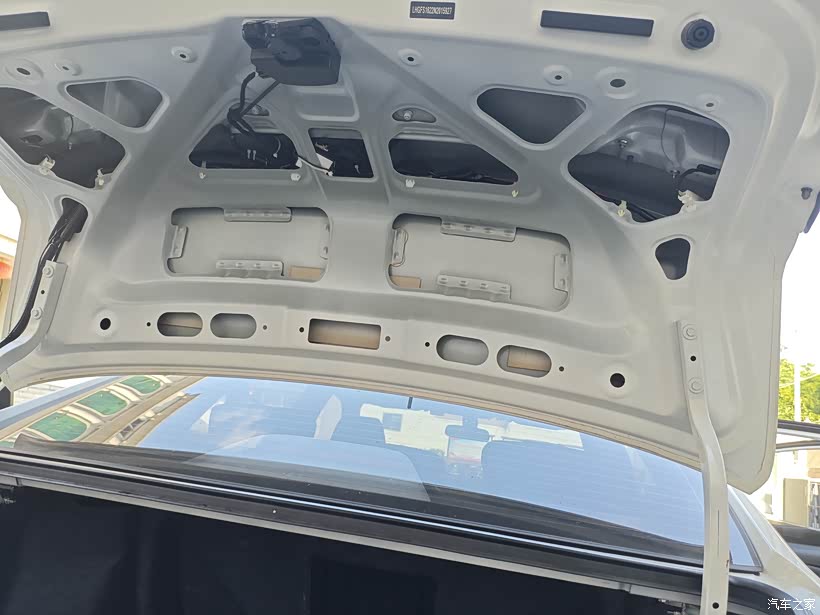

后备箱处线束已经固定完毕，规整些看着也舒服
接下来是第2部分：驾驶舱内走线

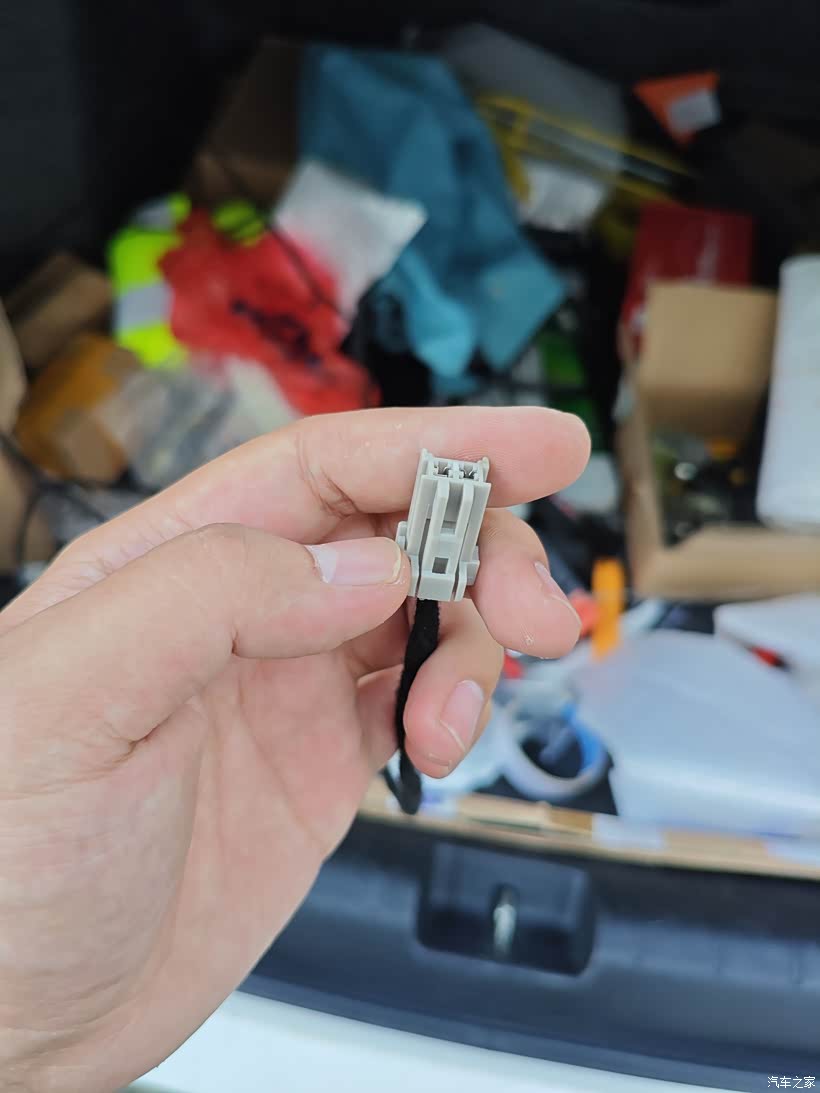

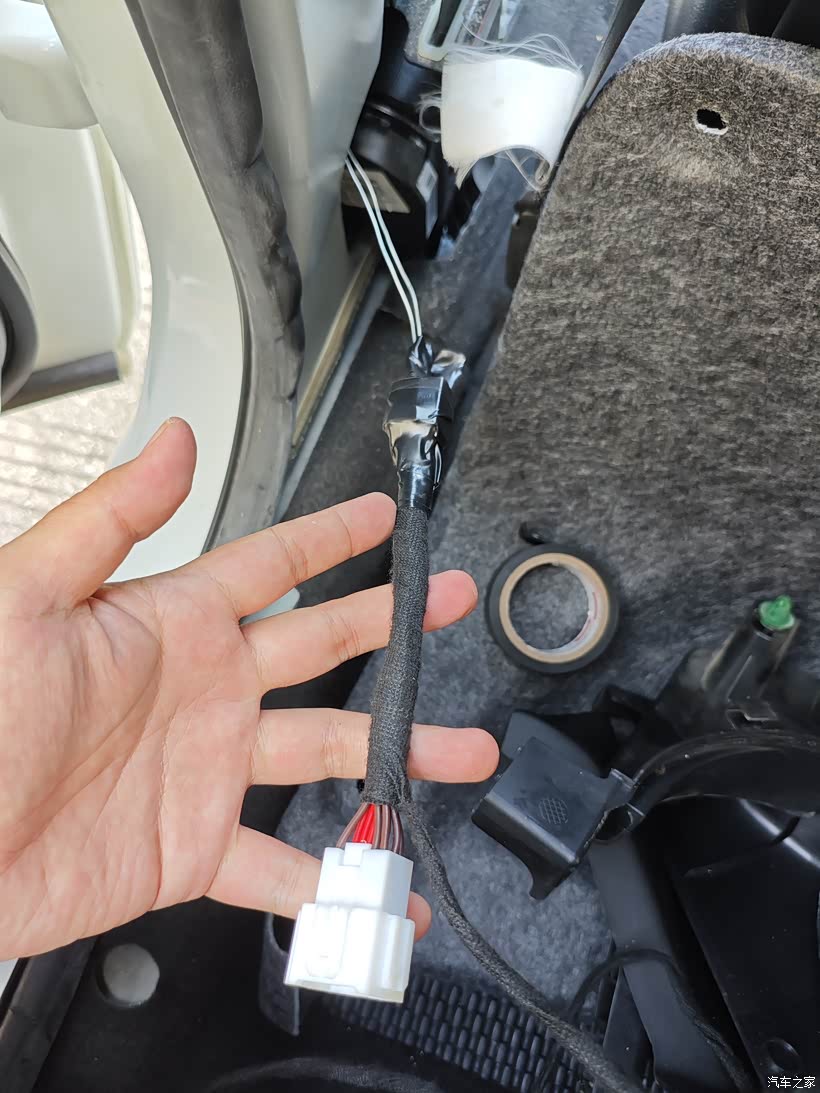

产品内此对接头，是用来对接左后门，检测开关车门锁信号的。
这是为后备箱手扣防盗而设计（上文有提及原理，不赘述）
这是为后备箱手扣防盗而设计（上文有提及原理，不赘述）
我们将通过这枚车门胶管孔位，安装对插线

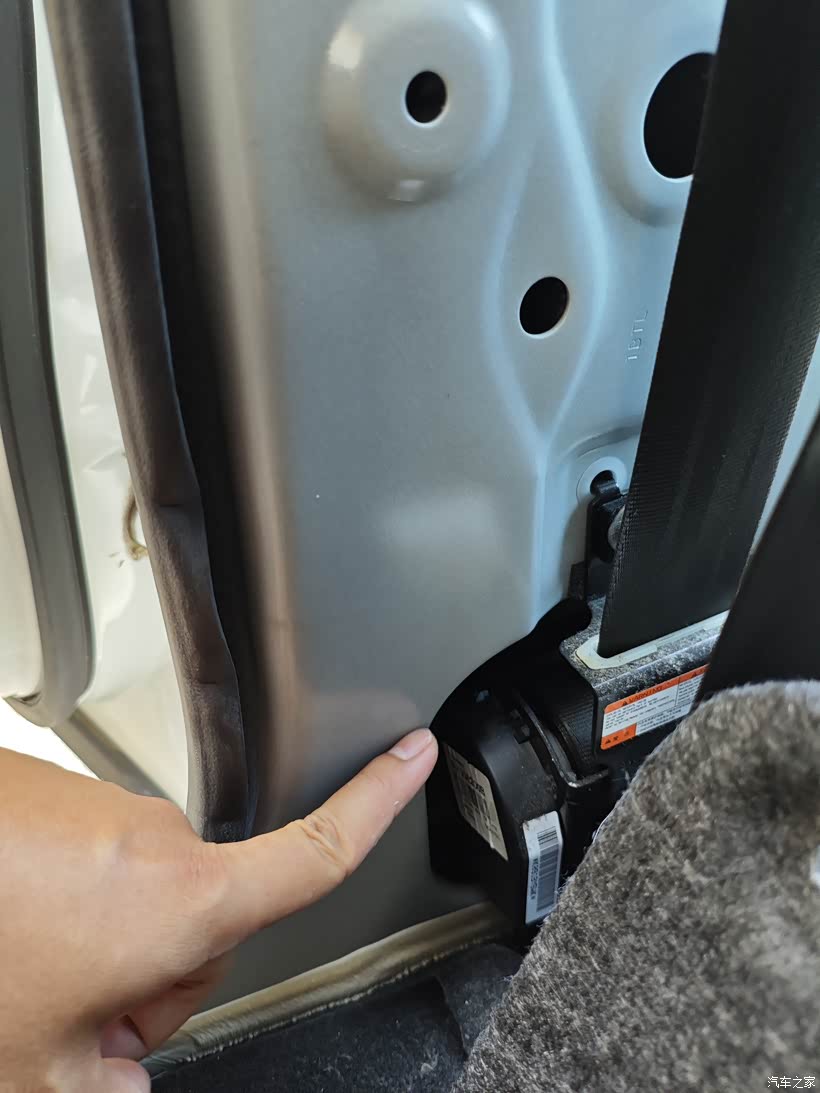

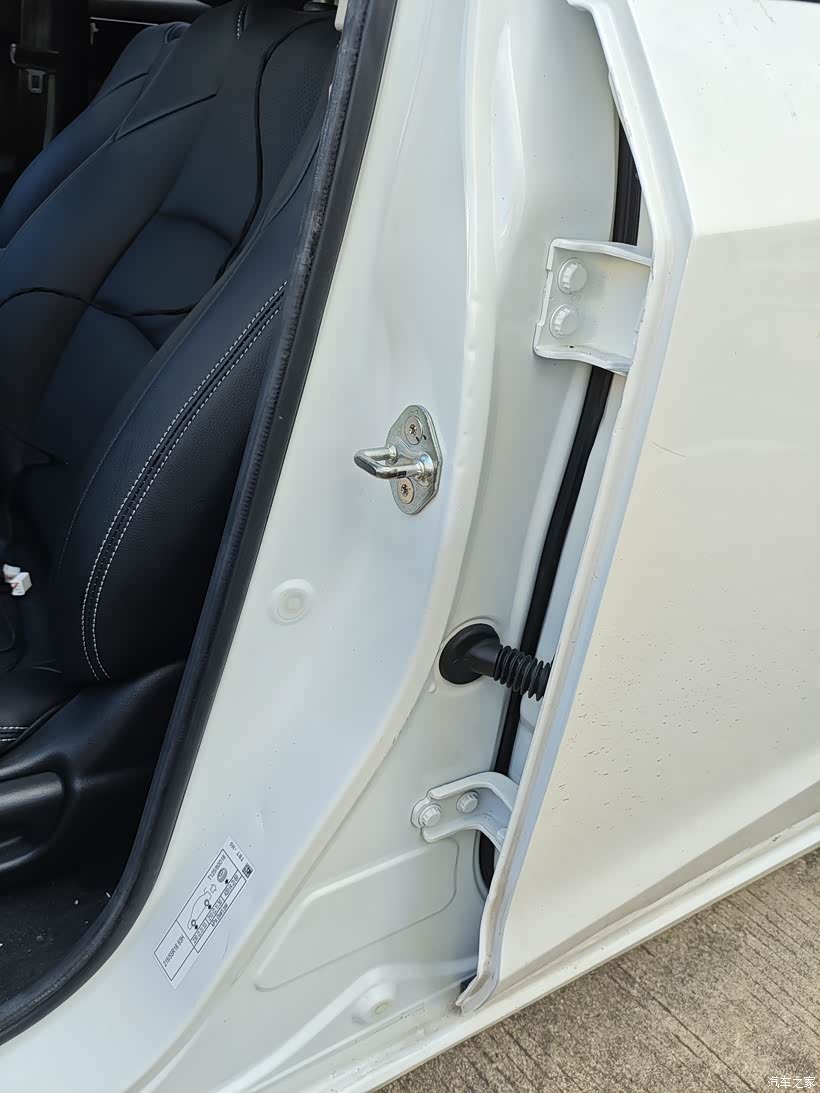

接下来的走线要从B柱内侧这个位置穿入
把左后门关上更好操作

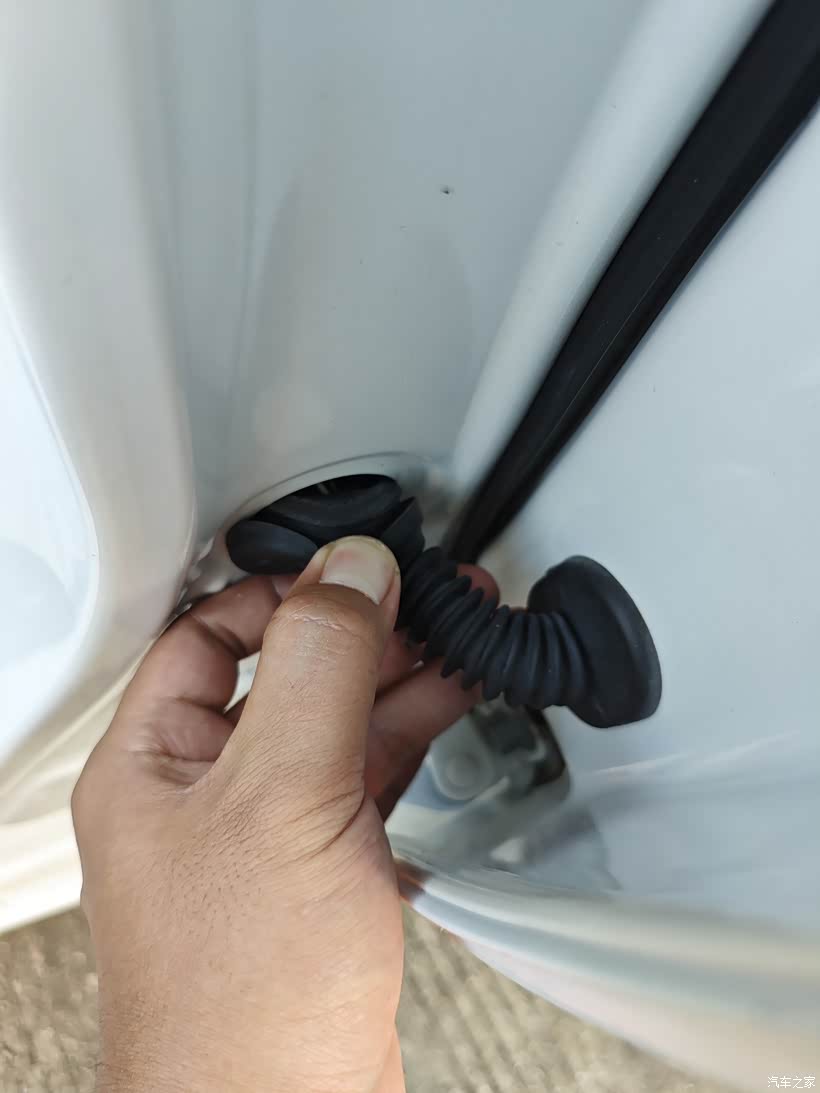

拔下胶套

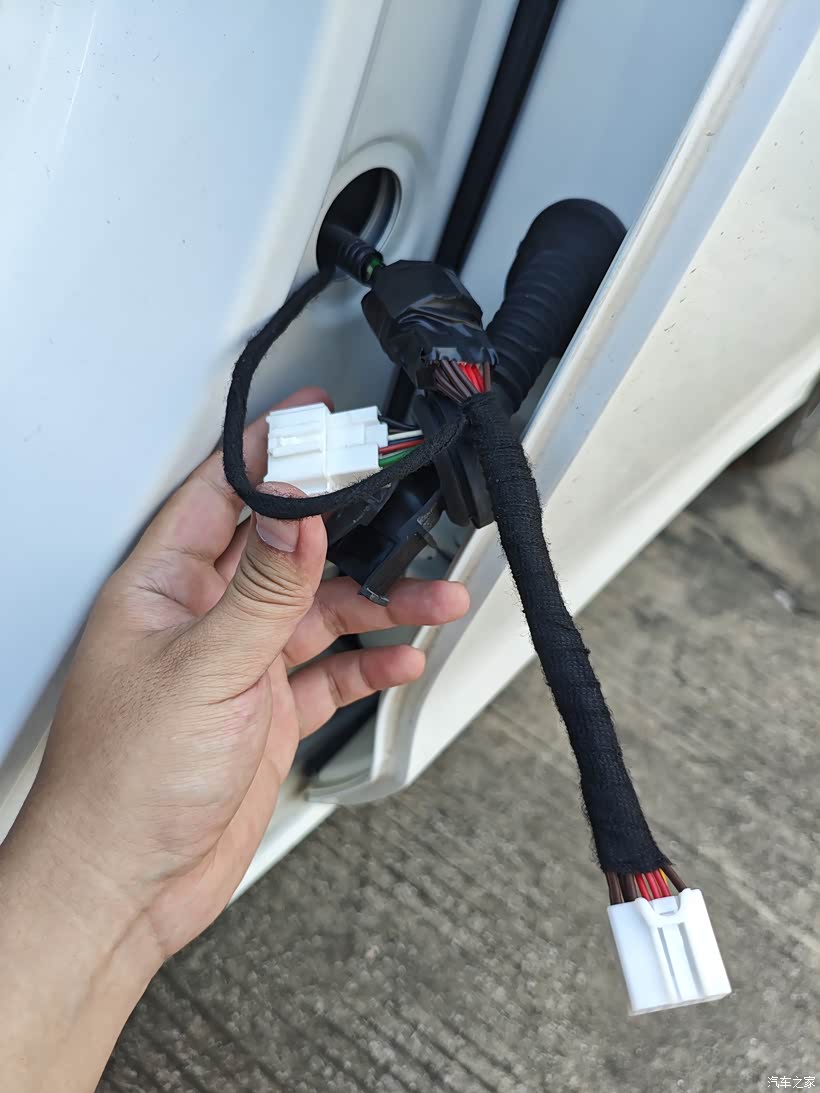

露出内部线束接头

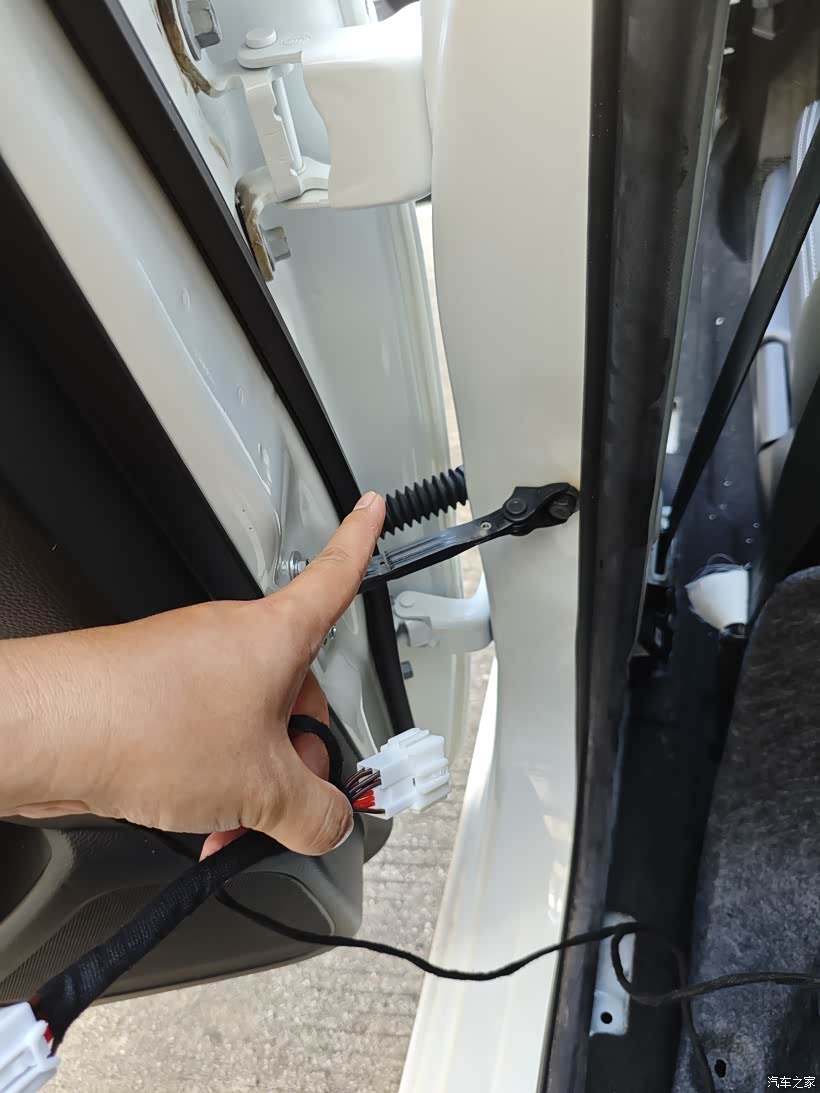

这里又要用穿线铁丝了，毕竟要走线

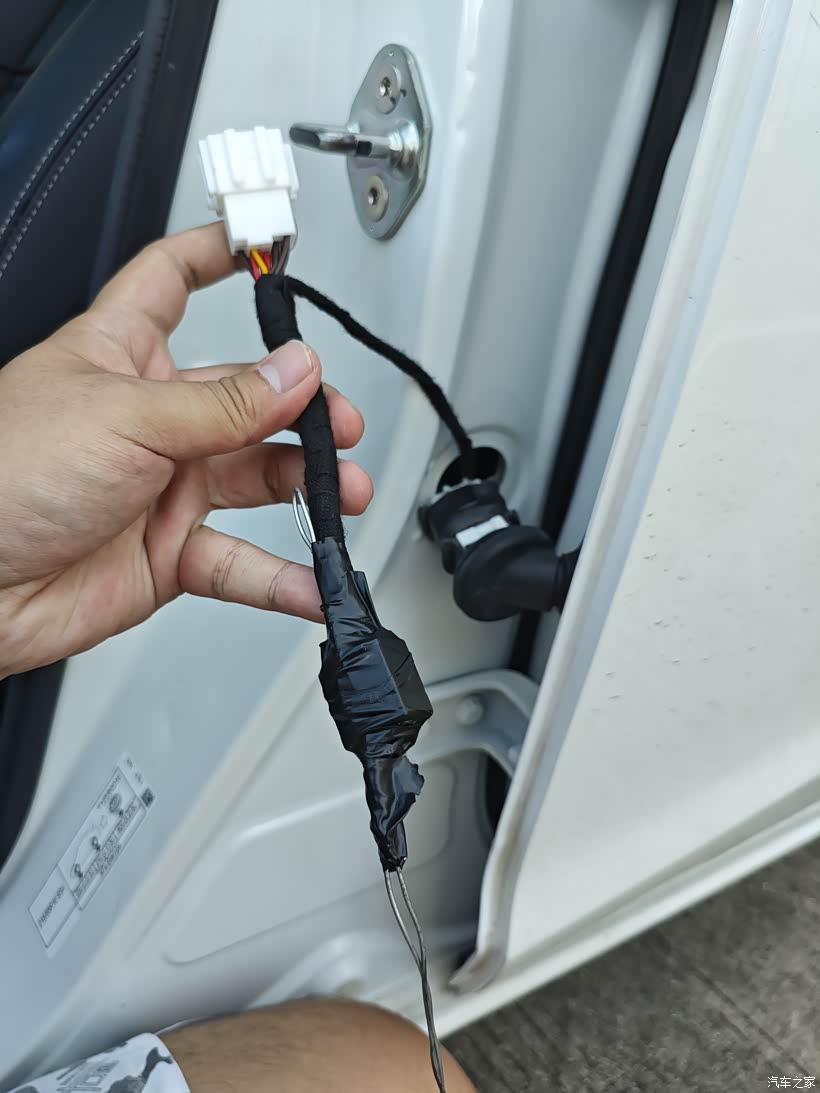

扎稳线头在铁丝上
拆下原车线束的固定胶布

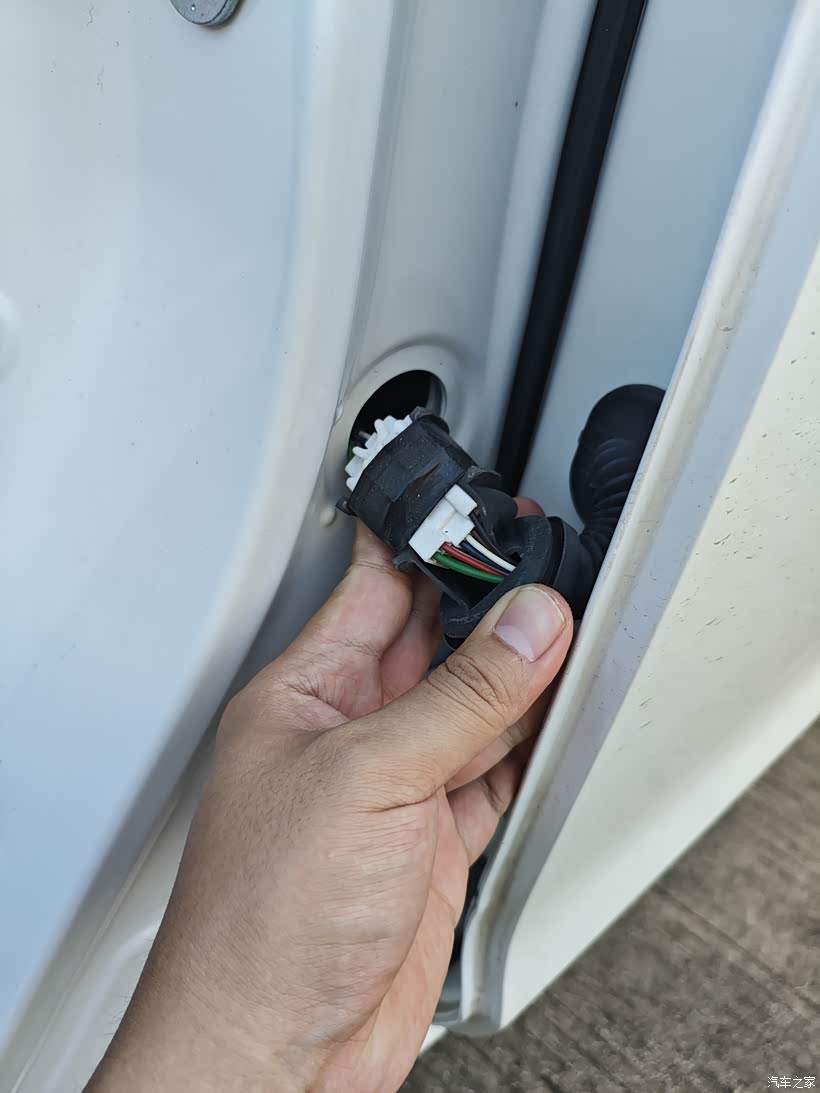

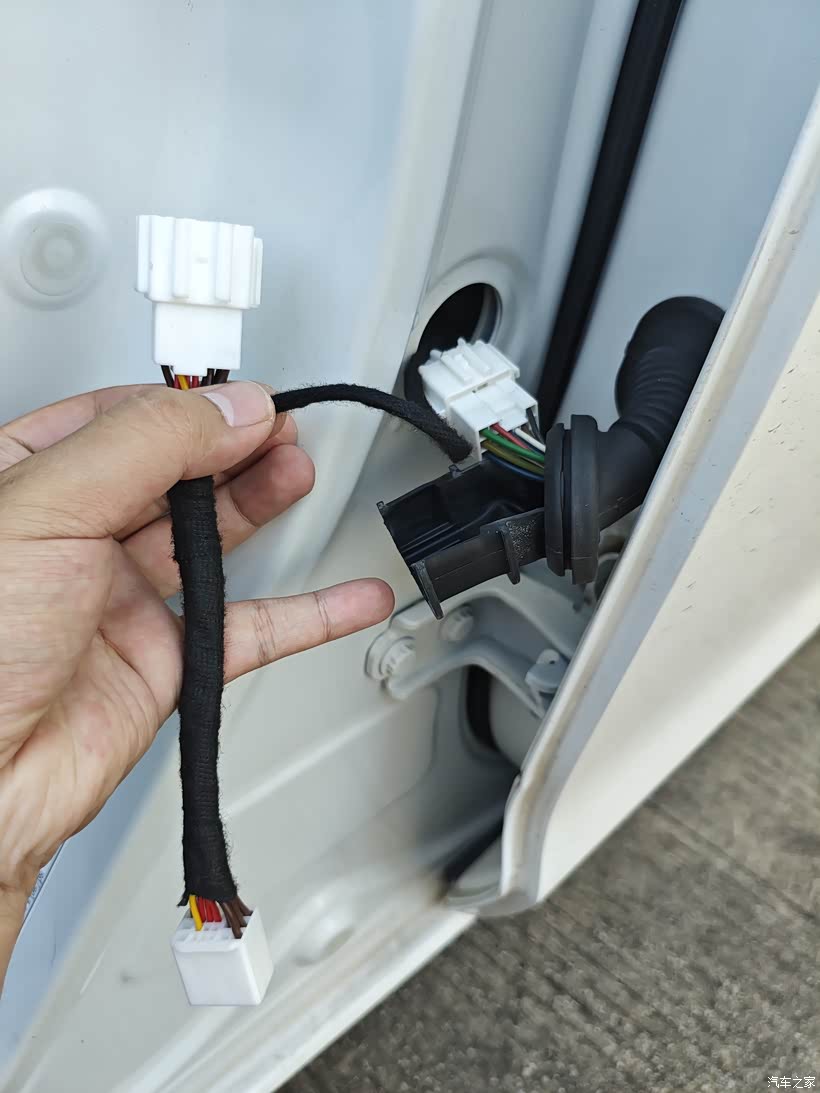

拆下原车线路插头

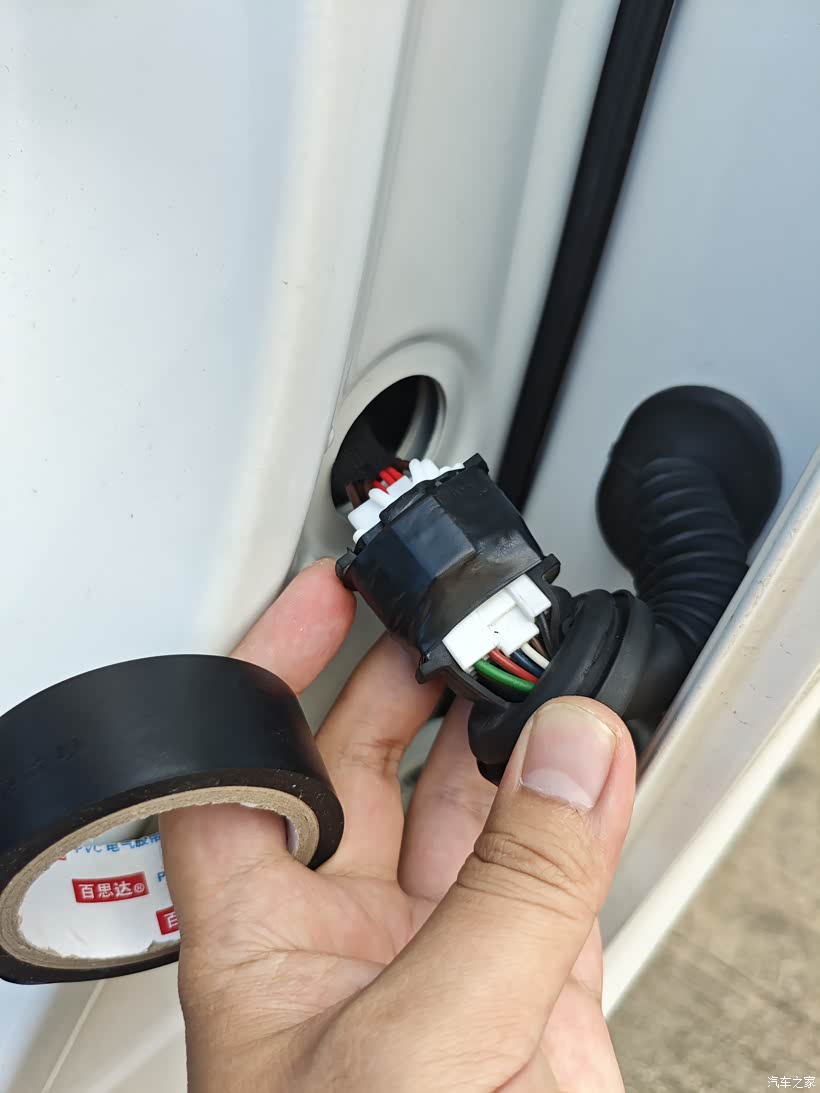

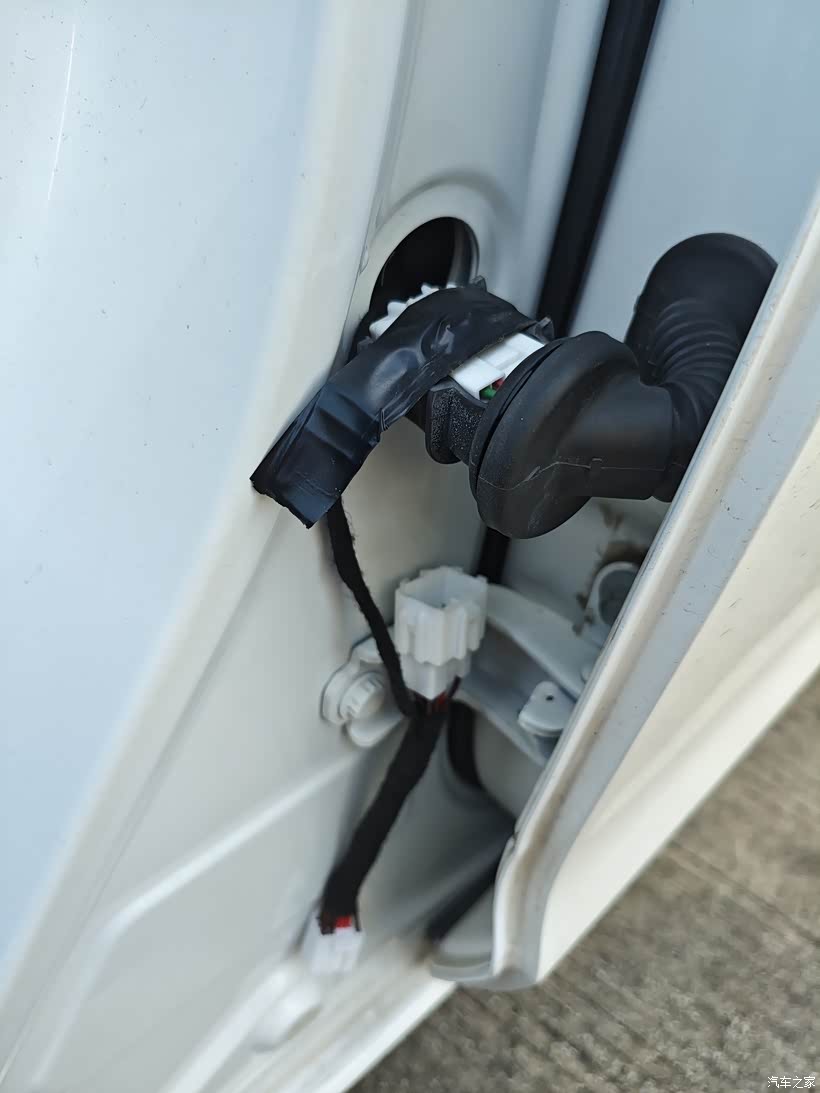

对插上刚刚走过的产品对插头，用胶布缠好
恢复原车插头、胶套固定胶布
恢复胶套。注意胶套方向
上面有小箭头，对应车身B柱外侧钣金上，2枚凸起小点中间位置。
否则胶套在日后使用过程中会发生“过度扭曲”，不利于胶套长久使用
上面有小箭头，对应车身B柱外侧钣金上，2枚凸起小点中间位置。
否则胶套在日后使用过程中会发生“过度扭曲”，不利于胶套长久使用
恢复好以后，就是这样子了↑
余下部分将在“篇四”中继续讲解，自行移步
点我头像进主页应该就能找到。
汽车之家每篇帖子能发的图片上限只有40张，单一篇帖子的图片数，不足以让我描述清楚细节。
所以我只能把每个安装帖分割来写了
余下部分将在“篇四”中继续讲解，自行移步
点我头像进主页应该就能找到。
汽车之家每篇帖子能发的图片上限只有40张，单一篇帖子的图片数，不足以让我描述清楚细节。
所以我只能把每个安装帖分割来写了
