巴渝盲区摄像头 2016-2-29 23:38:55 发表在 48楼

我想添加个侧视摄头 观致导航我拆了很久 就是没拆下来 下面空调旋钮那块很好拆 在撑手进去把插头逮掉 才添加成功摄像头

巴渝盲区摄像头 2016-2-29 23:48:49 发表在 50楼

楼主真是厉害 怎么研究出来这样拆的 我添加了个摄像头 有尾线拍图供大家看看

一条龙1956 2016-3-1 09:07:30 发表在 52楼

拆开是为了研究地图，地图太陈旧，看看能否换成其它地图。

leijun1984 2016/03/28 15:11:23 发表在 131楼

什么功效？

巴渝盲区摄像头 2016/03/23 13:16:41 发表在 81楼

观致倒车没有触发线 是网线控制倒车视频 需要个视频切换器 感谢楼主发的拆机图片 才顺利完成

成都哥 2016-3-29 09:55:32 发表在 138楼

socool_boy 2016-3-29 09:57:13 发表在 139楼

太小了，看不清上面的字符。

huating168 2016-2-29 14:19:16 发表在 33楼

楼主有没有看功放模块型号

一条龙1956 2016-2-29 14:36:10 发表在 34楼

功放模块我拆了但没看，和背面铝板散热器连着，上面涂满白色的散热硅脂，我手头没有硅脂就没擦掉，防止散热不好，没看。

socool_boy 2016-3-24 14:25:57 发表在 96楼

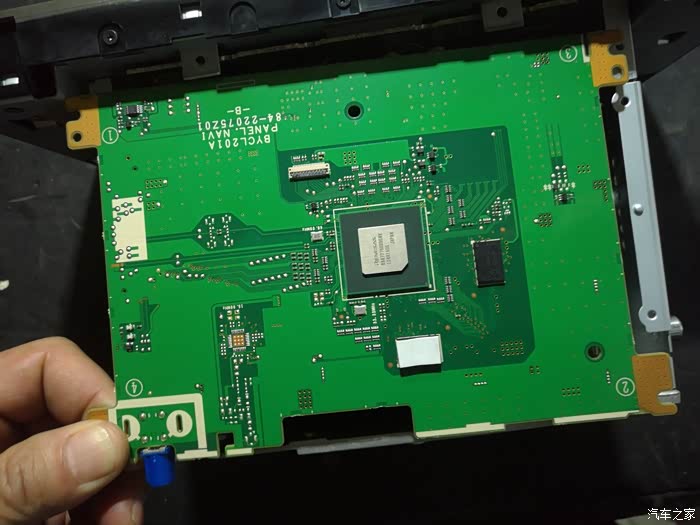

你下次打开时，记得把上面全部的芯片都拍清楚一点，MXIC S132184那两块应该就是内存储器,这两个上面那块也应该是块记忆体，FURUNO GN 8409B好像是GPS模块，UGZZC-212B应该是蓝牙模块，CPU应该在内存的背面，要先了解它的大致情况再说。另，SD卡上的东西，你发到云盘上，给我们个下载地址，我们下载下来，先看看里面存的大概是什么东西。（芯片功能是网上查的，不对请大家更正。）进WINCE总会有办法的。
