改液晶仪表加亮度调节里程切换开关
电路说明
电路说明
亮度调节开关
里程切换开关

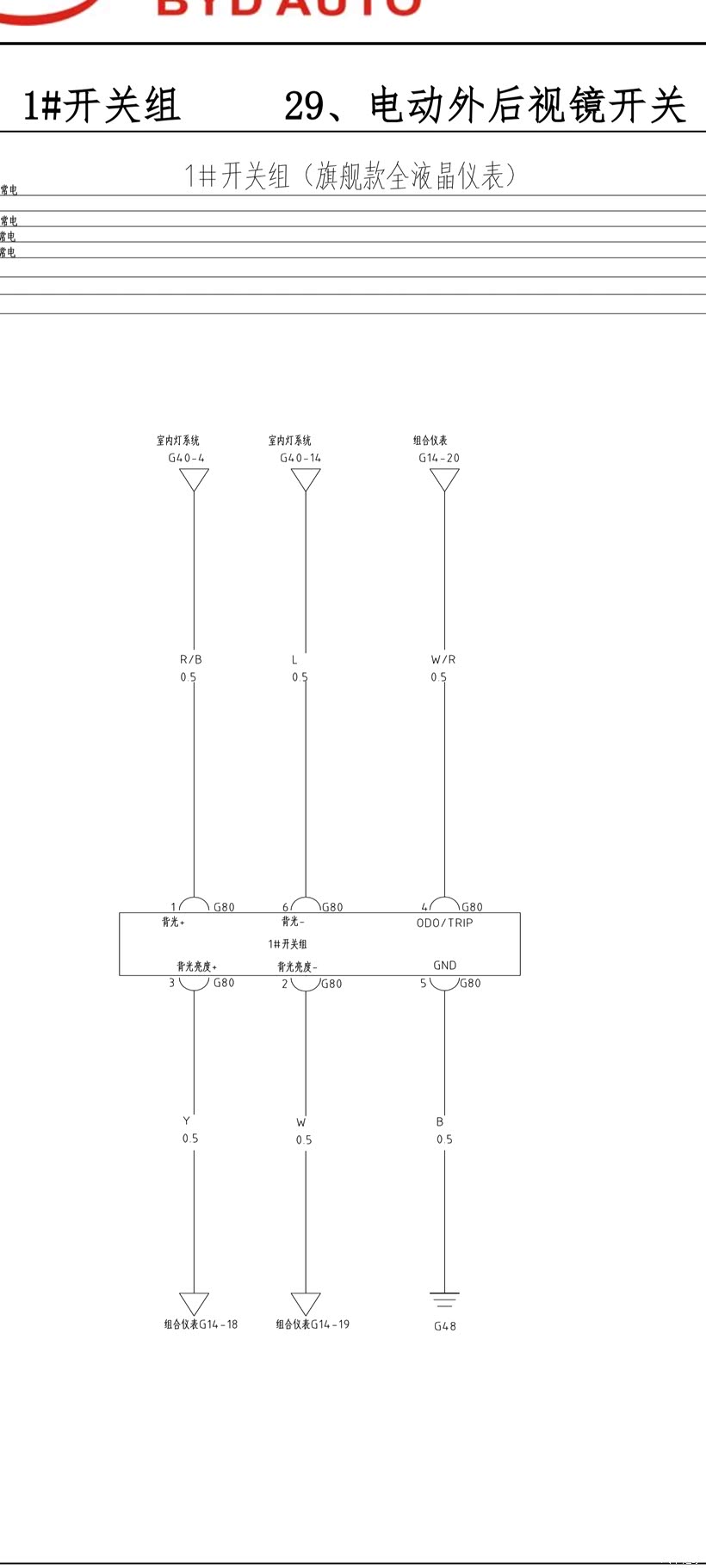

亮度调节开关原理图
3号黄色线接仪表18号口
2号白色线接仪表19号口
4号白红线接仪表20号口
5号黑色线接大灯调节开关2号黑色线
1号红黑线接大灯调节开关1和3任意红黑线
6号蓝色线接大灯调节开关6号蓝色线
3号黄色线接仪表18号口
2号白色线接仪表19号口
4号白红线接仪表20号口
5号黑色线接大灯调节开关2号黑色线
1号红黑线接大灯调节开关1和3任意红黑线
6号蓝色线接大灯调节开关6号蓝色线
亮度调节里程切换原理图

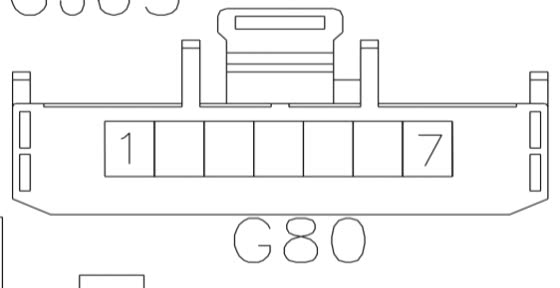

亮度调节开关插口
亮度调节里程切换插头
仪表插口，这是背面
红圈里从左往右分别是18，19，20号口
低中配原车插头没有这三根线，要找个端子插进去
红圈里从左往右分别是18，19，20号口
低中配原车插头没有这三根线，要找个端子插进去
仪表插头背面
原理图，这是正面
仪表插头正面图
大灯调节开关
大灯调节开关
红圈位置处接线
大灯调节开关背面
大灯调节开关原理图
大灯调节开关原理图
大灯调节开关插头
大灯调节开关原理图
完成
原车仪表
换好了，亮度调节正常，里程切换正常
