前言

好久没有发帖了，感觉自己都已经生疏了。我的车15年手动经典款，至今已经8年的车了，已经成为我不可分割的小伙伴。我的倒车影像是后期加装的，买车的时候4S送的中控屏和倒车影像，还有行车记录仪等等。中控屏前几年坏了换过一次。倒车影像一直用的4S店当时送的。前几段时间倒车影像突然失灵了，虽然不看也行了，但是倒车的时候总感觉少点什么。正好自己这几天有时间想看看自己能不能修好它。从故障判断到维修完毕历时多天，全程一个人维修，只能用手机拍照，仅供参考吧。

故障分析

15年的车，现在怠速还能立硬币，车不抖。这车皮试耐造，还是很满意的。倒车影像不亮，但是倒车灯和倒车雷达都好使，初步判断应该是摄像头或中间线路有问题。

原以为就是摄像头出问题了，想换个摄像头就完事儿了。拆了摄像头后没看出来啥问题，突然想起来后牌照的灯也是不亮的。感觉问题不是那么简单的。这是老款的带牌照灯的。

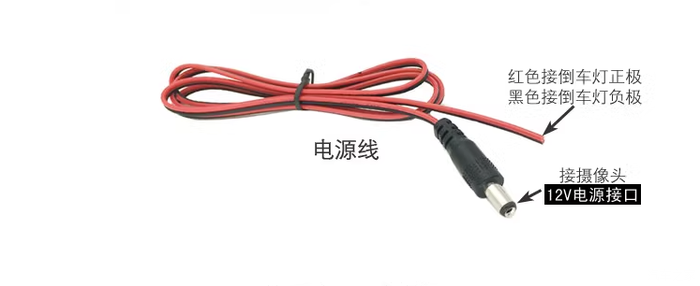

上某宝上选购了这款带牌照灯的高清广角镜头。送视频线和电源线。本来以为就是摄像头的问题，换个头就OK了。没想到后期变成大工程。

初步判断摄像头的问题

摄像头到了，赶上周末在家，那就自己换一下吧。拆掉原来摄像头用线接一下。然后回到车里试了一下没有反应。心想坏了问题严重了。

检查了一下线路接的没有问题。倒车影像还是无反应，那只能外挂线路试试了。

换新头还是不亮

想要接车机，就得拆下车机接背板的线。所以得拆车机面板，拆手套箱。这时候有点想打退堂鼓了，又不甘心新买的摄像头就那么闲着。硬头皮拆吧。好在之前拆过原车的收音机，也见过换车机的师傅拆中控，这个感觉不是很难，拆吧！

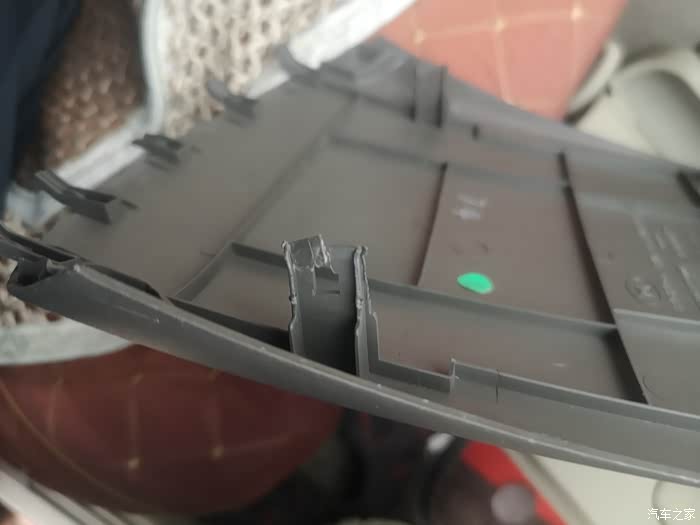

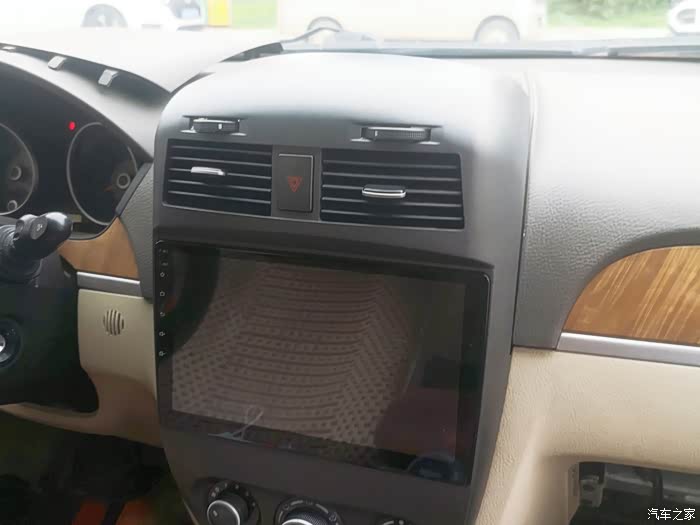

中控前面板罩，很轻易的就拆下来了。原来之前换中控屏的时候已经被暴力拆坏了，卡扣已经断裂。

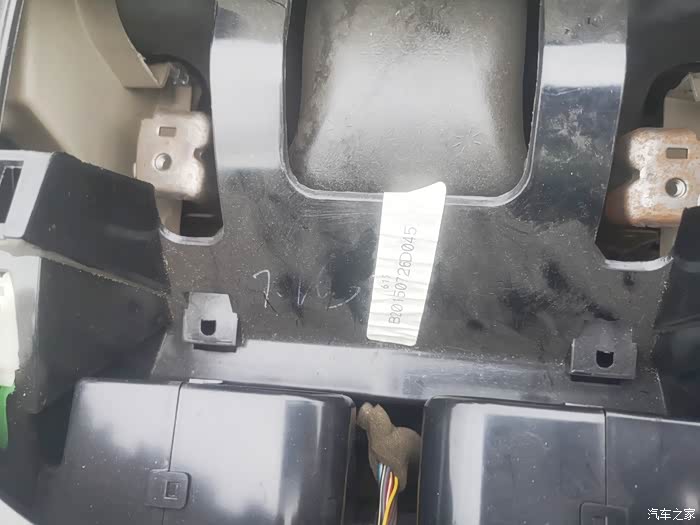

拆开后有2个螺丝固定车机面板。

突然发现这里面还有好大的空间，男同胞们这里是不是可以藏点私房钱啥的啊。

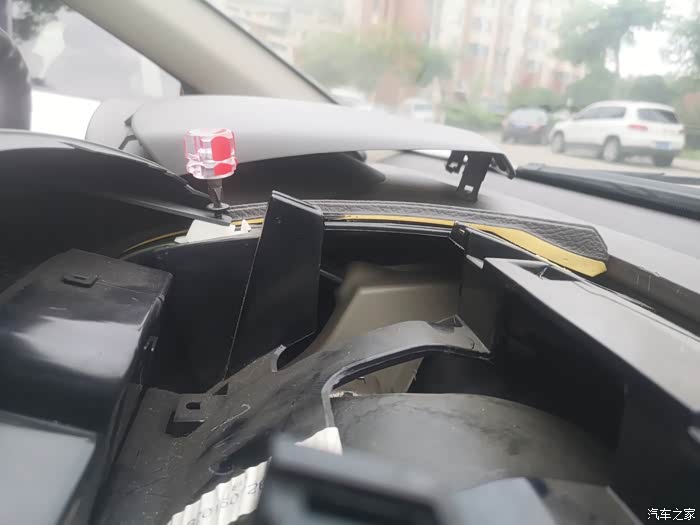

悲催的是我的螺丝刀过长，上面顶到风挡了，还够不到螺丝。没办法找到车里有个小螺丝刀拧螺丝。

2颗螺丝这小螺丝刀拧起来很费劲。螺丝拧下来后，前面板就松动了，还得拆手套箱。

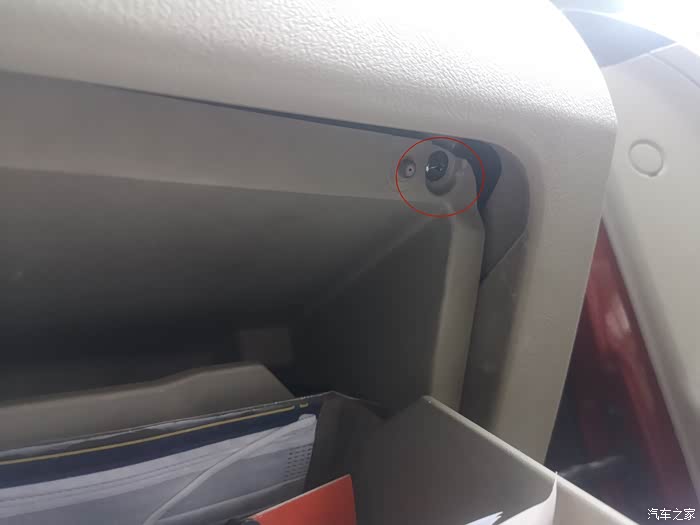

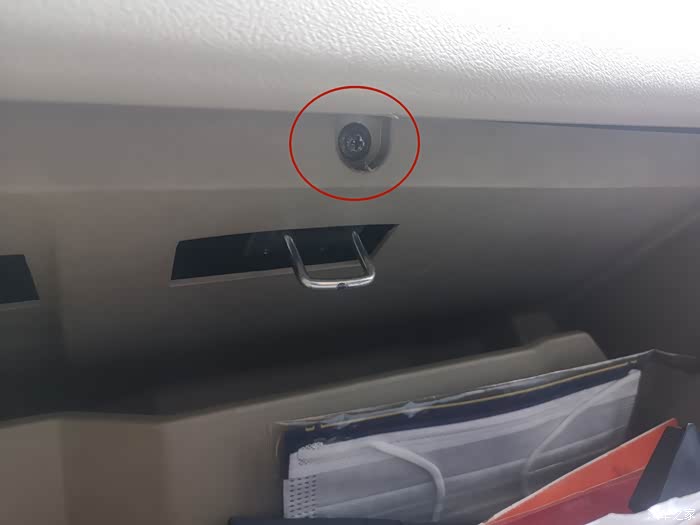

手套箱有5个螺丝，上面3个，下面雨伞槽还有2个。

拧下来就行了。

顺手换个空调滤

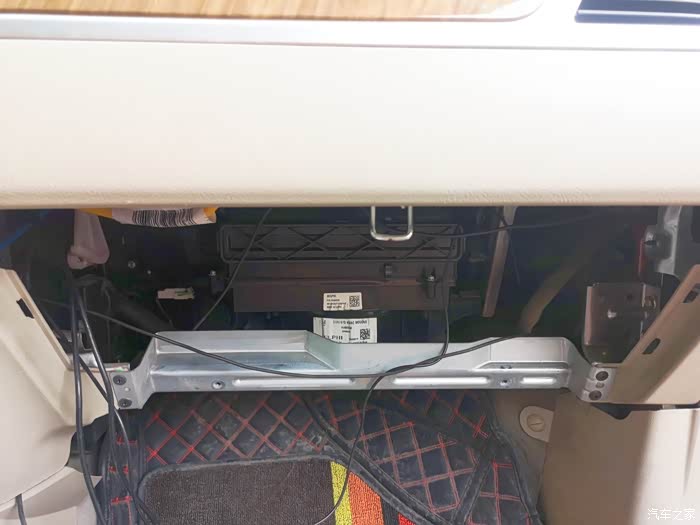

这里是空调滤的位置，既然拆了就索性把空调滤也换了吧。

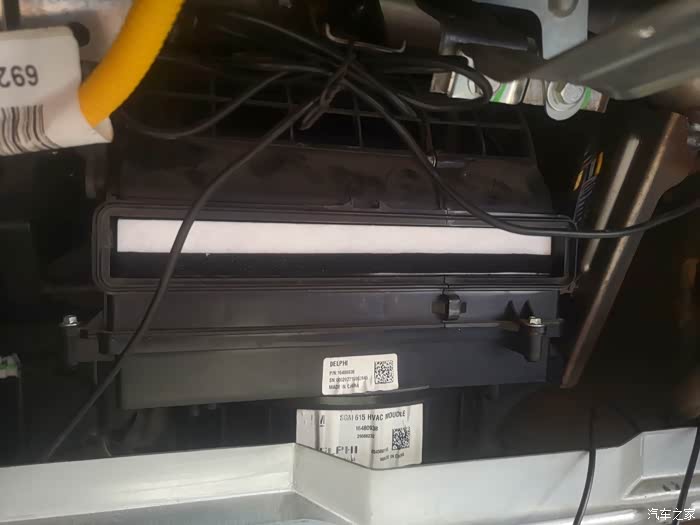

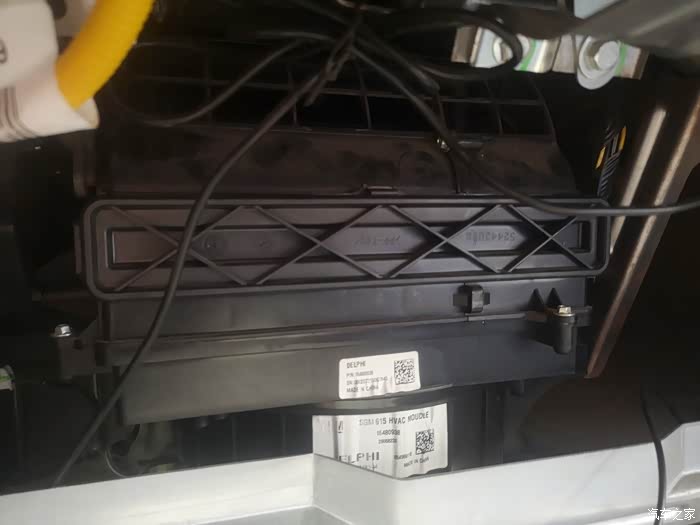

取下空调滤挡板，里面就是空调滤芯。

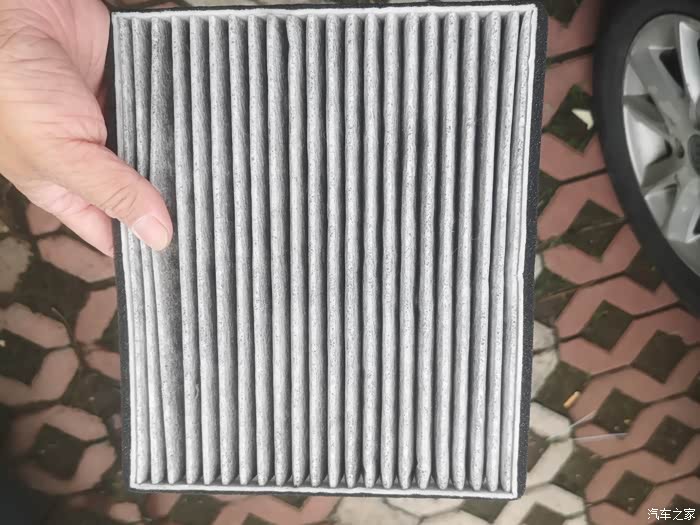

滤芯看着还挺干净的。实际里面灰很多。直接换了吧。

拿出来之前买的新滤芯插里就OK了。

突然发现一个问题，拆旧滤芯的时候光拍照了，忘记看看滤芯的方向了。搞不清楚是箭头冲上还是箭头冲下了。装上后感觉风比较小，空调也没有之前凉。请大神们指点一下，空调滤的箭头是冲上，还是冲下？

拆车机面板

手套箱拆完后，图中白色塑料卡着一根拉线，拆下来面板才能卸下来。

拉线拆下来了，但是面板还是卸不下来，感觉里面还有一条拉线卡着，不敢硬拉怕弄断了。好在有条缝隙把后面的线可以拽出来。

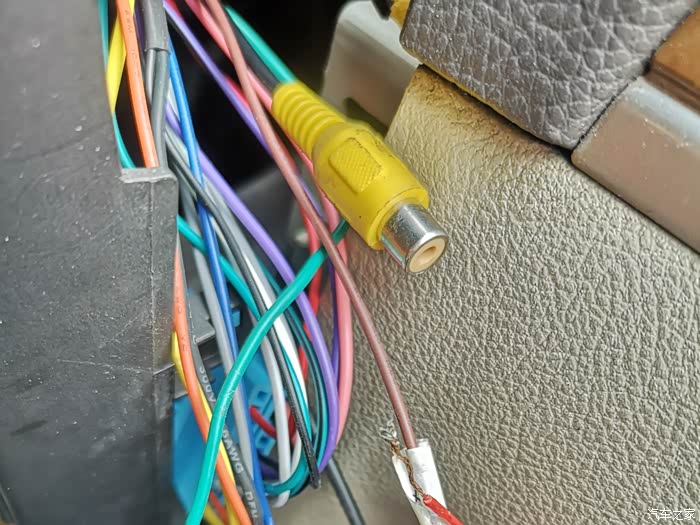

找到这条视频线，还有一条供电的电源线，

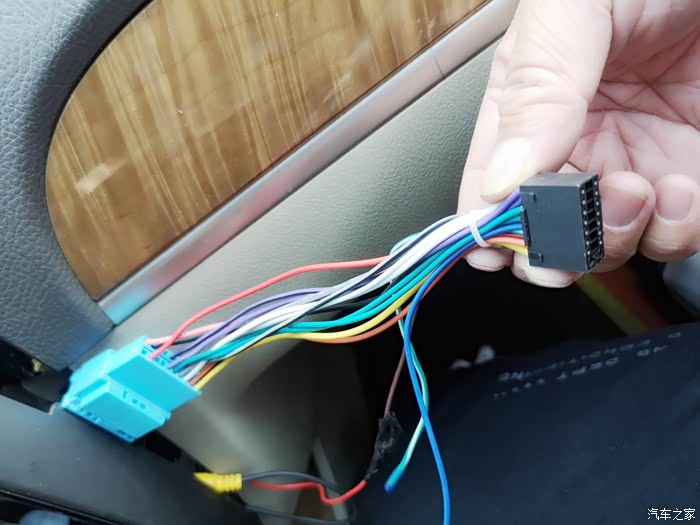

把车机连接线拔下来，发现这个类似个转接头样的东西。

这连接线我是费了九牛二虎之力也没拆下来。线太短不好操作，有知道的大神吗这个转接线是干啥的，要换的话，换型号的。我看线上有个标签适用五菱宏光S。感觉这个转接线也有问题。不知道买啥样型号的。

这边是插车机上的，另一段是插哪里的不知道了。好像有条线是插应急灯开关位置的。

拆后备箱内衬

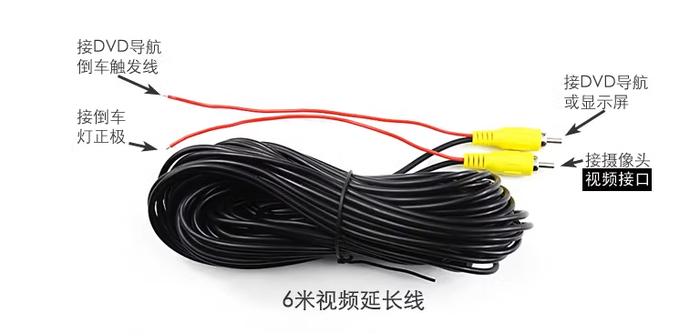

摄像头带的线是6米的视频延长线，2边都是接视频头的，但是我拆摄像头的时候看到的是2条电源线，没看到视频线。看来只能接着拆后备箱内衬板了。

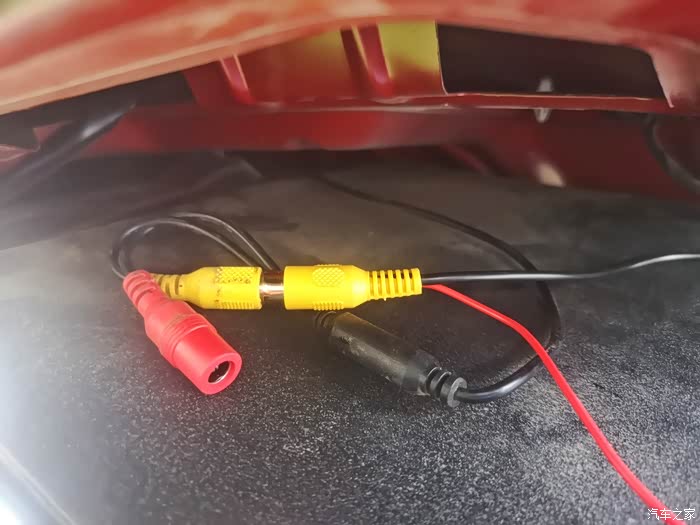

这个电源线也是插头的，肯定是有线没找到。

后备箱内衬螺丝钉，拆一个差点让我崩溃了，这东西居然那么难拆，摄像头送的撬板不是很好使。幸好车里还有一副多功能翘板，费了好大劲才拆下来一个。

大力出奇迹吧，这几个钉子拆的我想哭。

拆下来内衬终于看到了原来摄像头的插头，幸好之前没手欠把线剪断。换上原来的摄像头不好使，证明原摄像头损坏。新摄像头插原来的线还是不好使。证明线路也有问题。换上新摄像头，新线，倒车影像终于有了欲哭无泪啊。

不报任何幻想了，直接换线吧。好在有原来的线引导按原路线换线吧。先把摄像头拧上，固定好插头。

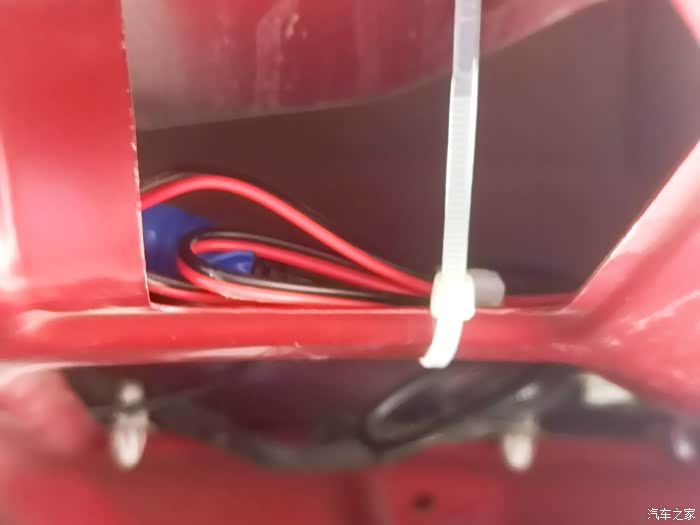

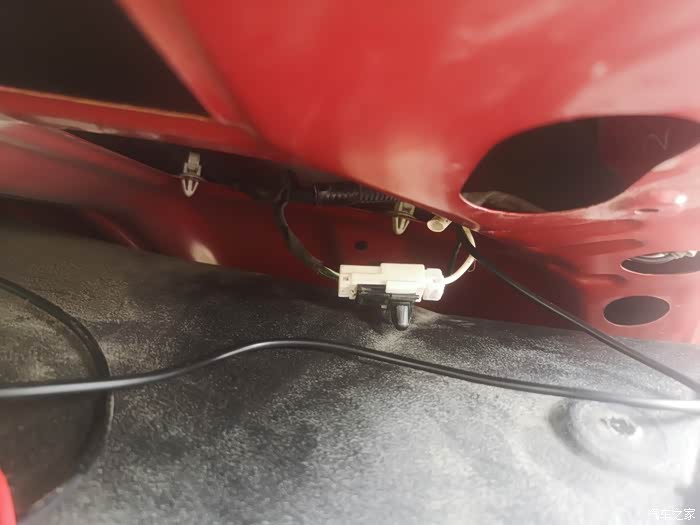

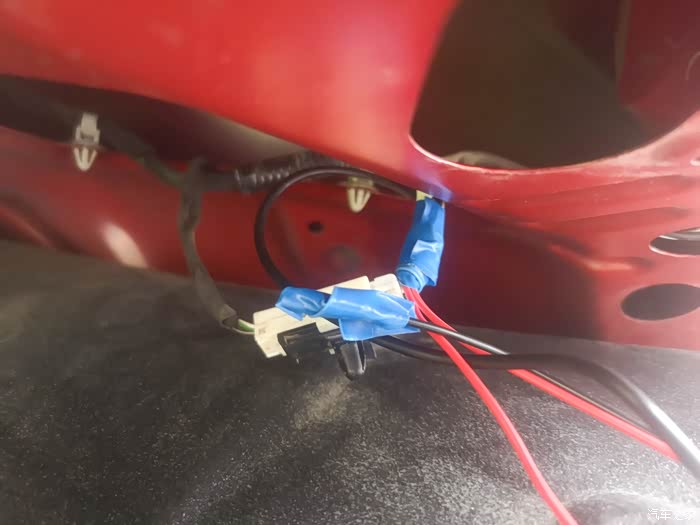

我买的是带牌照灯的，摄像头的2根电源线也是要接上的。顺着原来的线找，发现这里面还有一条隐蔽的线，用卡子卡在钣金上的。

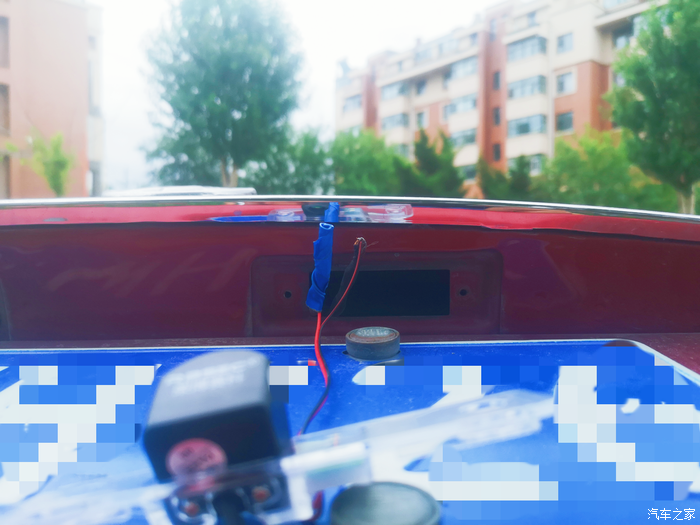

原来按装的时候是破了线直接搭上的，没办法按原线接吧。测试一下牌照灯亮了，解决了牌照灯的问题。

接好的线路用扎带固定好。

开始换线，按原线路走线，拆除旧线换新线，走线的时候发现了，原来的线路有2处破损严重，一处是就是这个后备箱下面有个直角弯，这地方线磨断了。另外一处就是后备箱和驾驶室里面连接的地方断了。

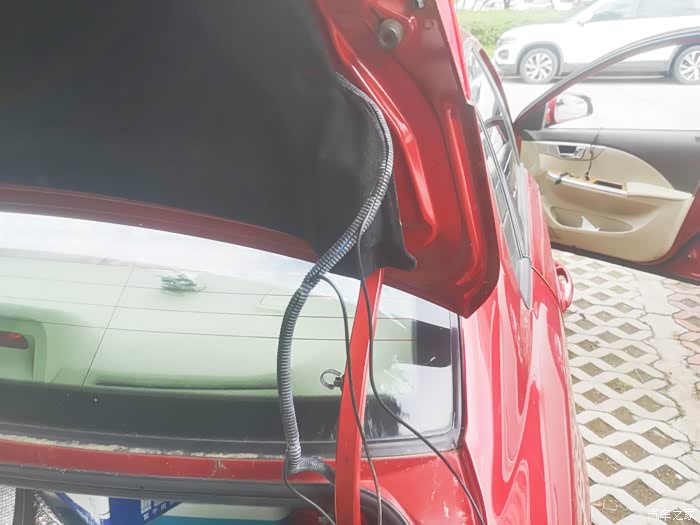

把线收到软管里。

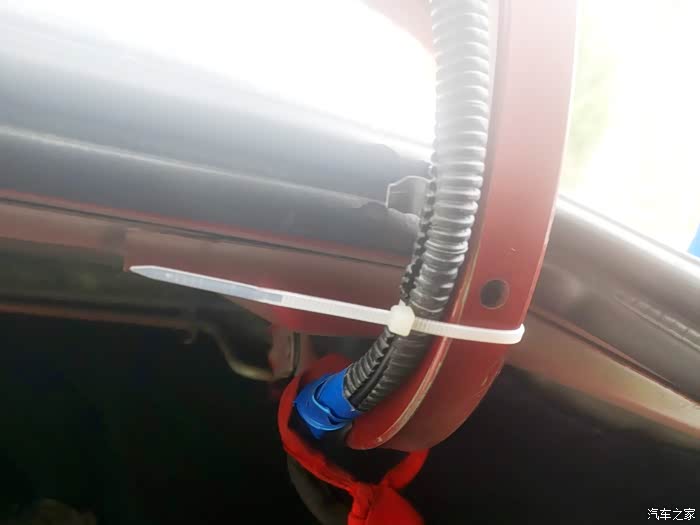

有可能磨到的地方固定，并用胶带保护一下

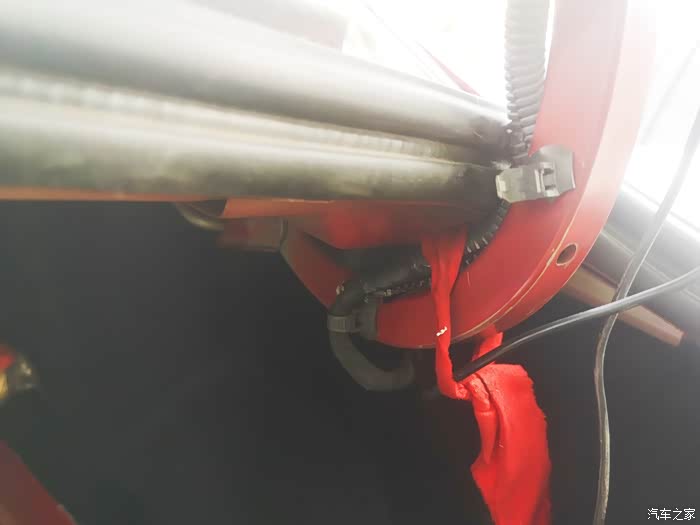

下面有一个扎带断了，所以线活动了，并在下面拐弯的地方摩擦断裂。

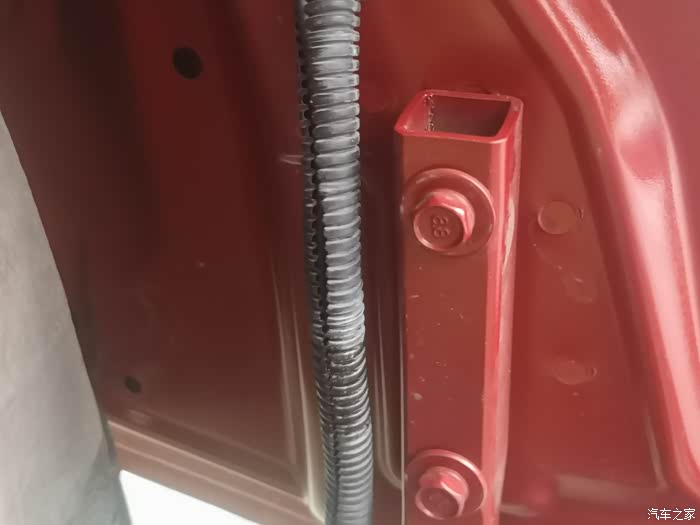

原来直角磨损的地方改成弧度了，软管用扎带固定防止再磨损。

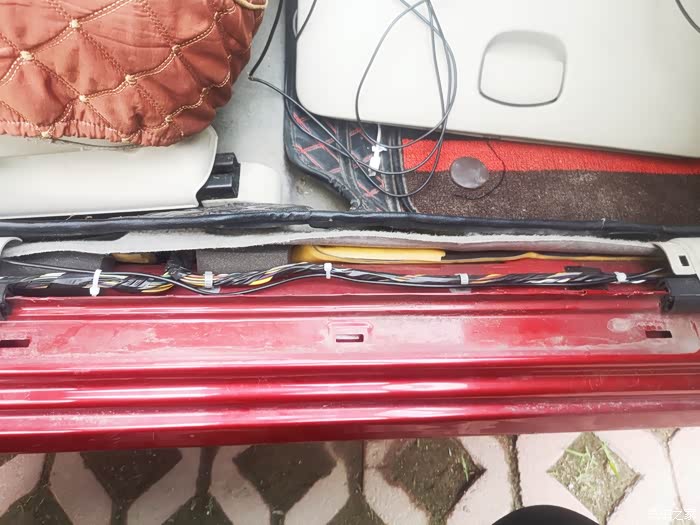

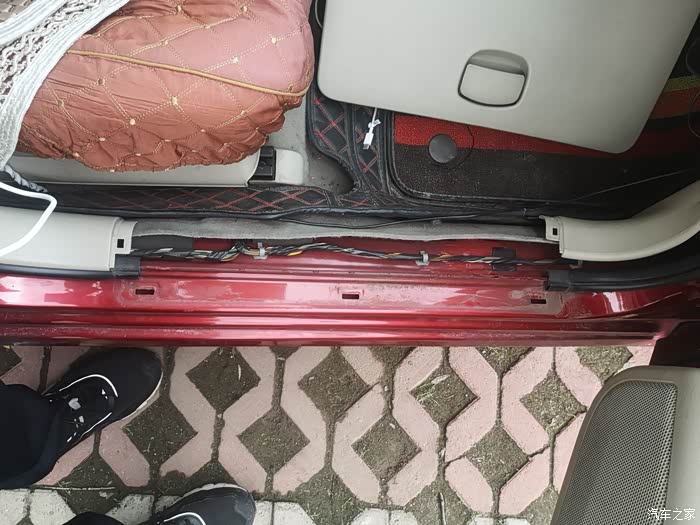

从后备箱走到驾驶室中间线是活动的，导致磨破了线皮，这回避开了磨线的地方，走的扣板下面、原来施工图省事儿，看不见的地方都没做固定，哎，不是给自己干活就是糊弄啊。拆开脚踏板和原来的线走一起。突然发现地板这么脏了，得用吸尘器吸一下。

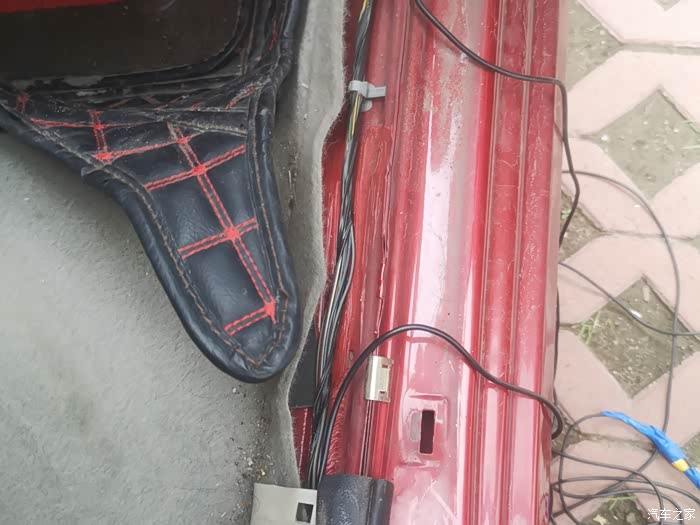

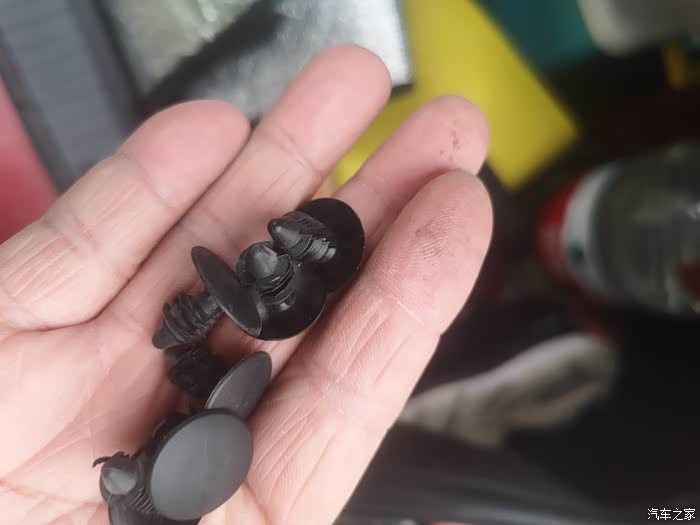

用原来的线带新线，少拆了几个内衬板，用扎带和原来的线固定好，这一拆才发现，原来很多卡扣都被损坏了，复原的时候根本没有给我按卡扣。哎，这活干的。终于理解了，车都是修坏的这句话了。

标准束线捆扎，处女座必须要求完美。

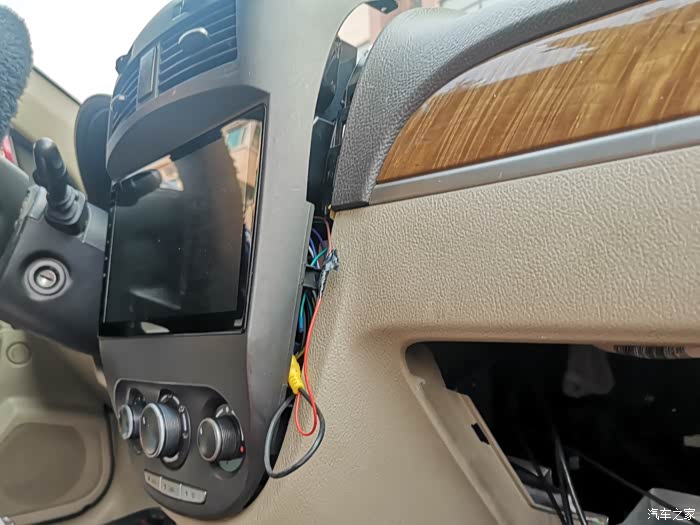

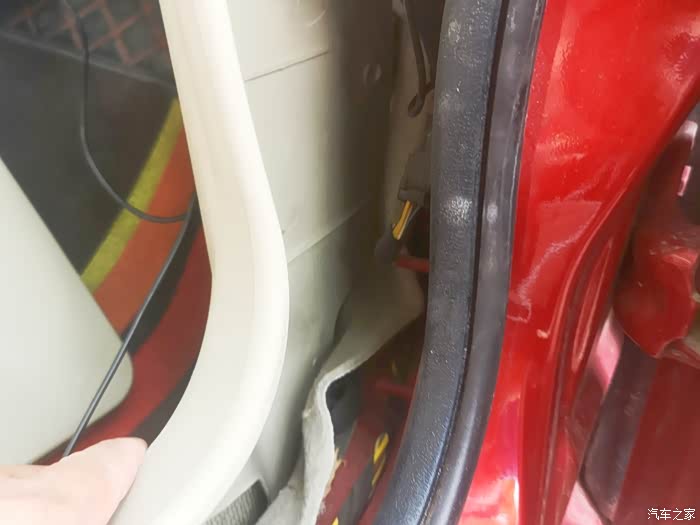

A柱下面有一个螺丝，拧下来后从这里就穿到了手套箱后面，进入了中控台。接上视频线和电源线，这个线路终于是走完了。

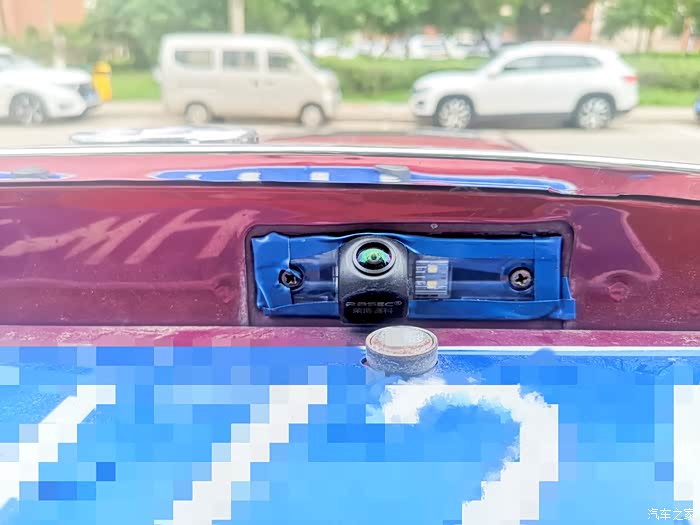

最后拧上原车摄像头孔，因为之前下雨怀疑是这个摄像头没有橡胶垫进水了，导致牌照灯烧毁。手头没有胶垫就用胶带粘个防水垫出来。不太好看但是好用就行，水进不去牌照灯就烧不了了。

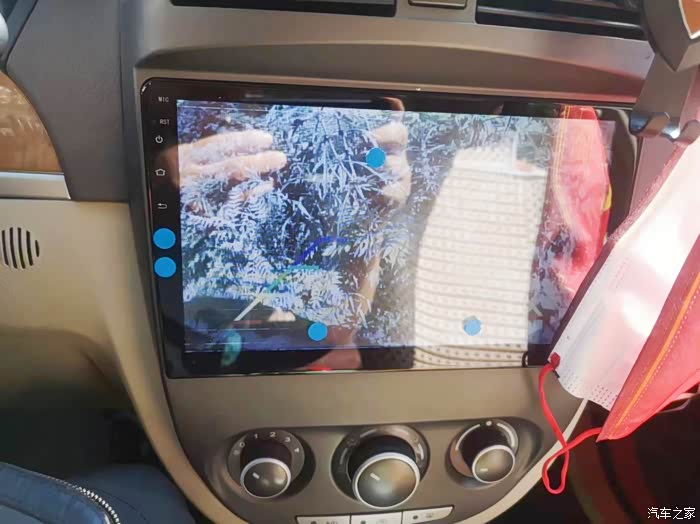

久违的倒车影像终于出来了，好有成就感。这个是车位里后面就是绿化带，车后的树清晰可见。

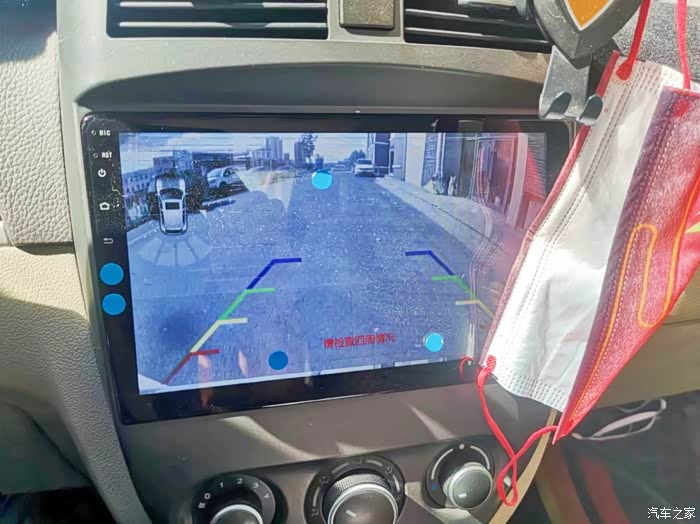

开到路上看一下，比以前的清晰多了，还是彩色的。

总结

安装调试到最后复原用时3个半小时。但是加上前期故障判断，其实历时1个多月的时间，期间车机面板就拆了好多回了。我一边琢磨一边安装。完成那一瞬间感觉自己都要虚脱了。安装的途中几次想放弃，但是都咬牙挺过来了。最后结果还是好的。发这个帖子希望能对想要自己改装，自己维修的车友们提供一点点的参考。也希望有大神指点一下我中间的不足。
