途安L普通USB行车记录仪无损阅读灯取电教程
原车拆下的盯盯拍记录仪，有抓拍按钮，用习惯了。决定移植到途安L上来。由于途安L顶棚和挡风玻璃缝隙塞不进记录仪电源线不美观，决定采取阅读灯取电的方法，查阅相关帖子和途安L维修手册后得知。
首先准备材料，12V点烟器接口，订书针，原记录仪USB取电头，防震电胶布，原记录仪，工具等。
（网上有成品转接头卖，不过价格贵，且不一定有原厂USB取电头稳定，故未采用。）
首先准备材料，12V点烟器接口，订书针，原记录仪USB取电头，防震电胶布，原记录仪，工具等。
（网上有成品转接头卖，不过价格贵，且不一定有原厂USB取电头稳定，故未采用。）

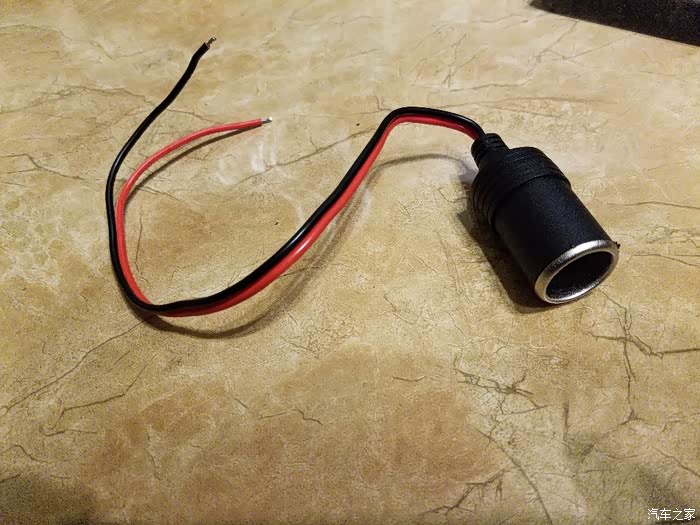

12V点烟器接口。

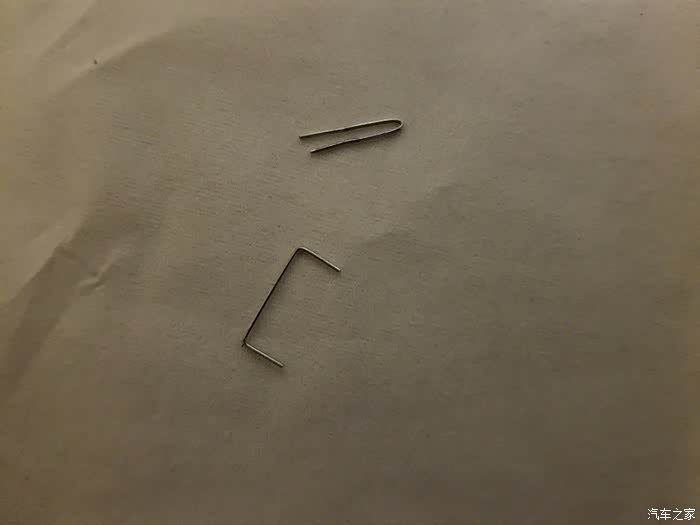

做无损插针的订书针。

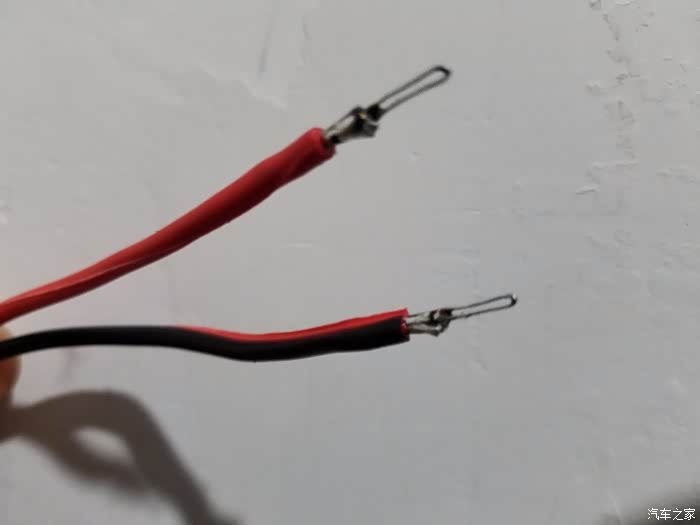

焊接好无损插针（订书针）的12V点烟器接口导线。

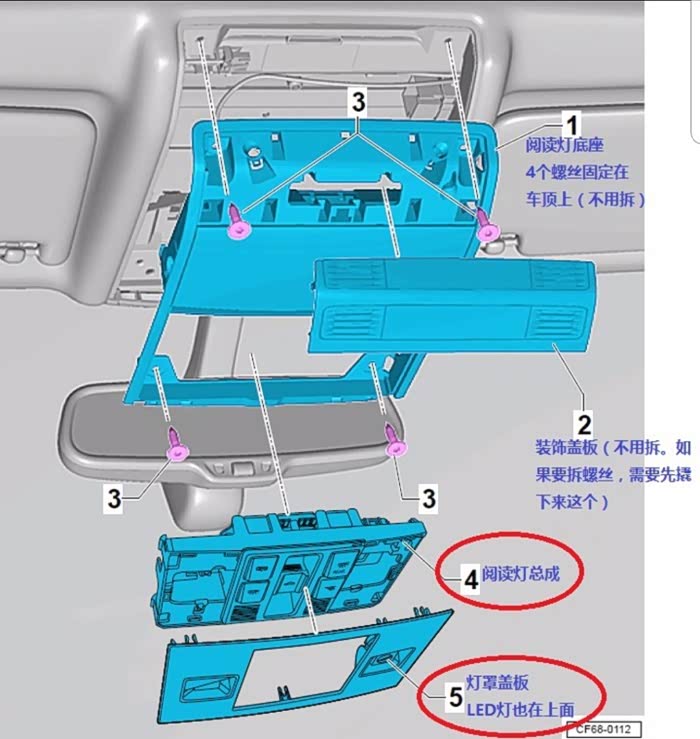

接着按维修手册指导拆卸阅读灯及框架等。

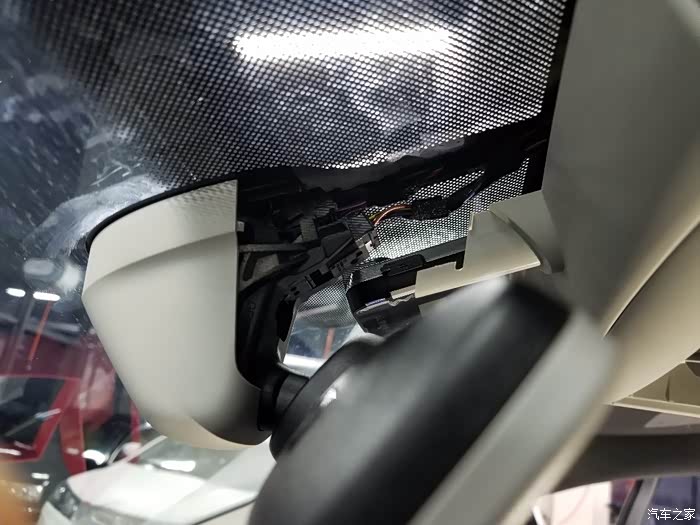

补充一点，因为我用的USB取电线带抗干扰磁环，比较粗，所以要拆阅读灯外框（就是要卸掉四个螺丝那个框）才能穿出去。而拆这个外框除了卸掉四个落实外，还必须拆掉这个后视镜及雨感光感的支架外壳。
然后查询途安L阅读灯插头定义为
1.正极（由车身BCM J519供电，点火开关一档后有点，锁车后立马断电，解锁车门后有电，如果不启动车辆30分钟左右会自动断电。）
2.接防炫目后视镜（开灯自动关闭防炫目）
3.仪表及按键背光灯（小灯）
4.负极（接地）
5.后排阅读灯控制（前排控后排）
6.BCM提供的车门开闭信号
所以将第一步制作的12V点烟器接口线红色线插针插入阅读灯插头1脚，红黑色线插针插入阅读灯插头4脚。
1.正极（由车身BCM J519供电，点火开关一档后有点，锁车后立马断电，解锁车门后有电，如果不启动车辆30分钟左右会自动断电。）
2.接防炫目后视镜（开灯自动关闭防炫目）
3.仪表及按键背光灯（小灯）
4.负极（接地）
5.后排阅读灯控制（前排控后排）
6.BCM提供的车门开闭信号
所以将第一步制作的12V点烟器接口线红色线插针插入阅读灯插头1脚，红黑色线插针插入阅读灯插头4脚。

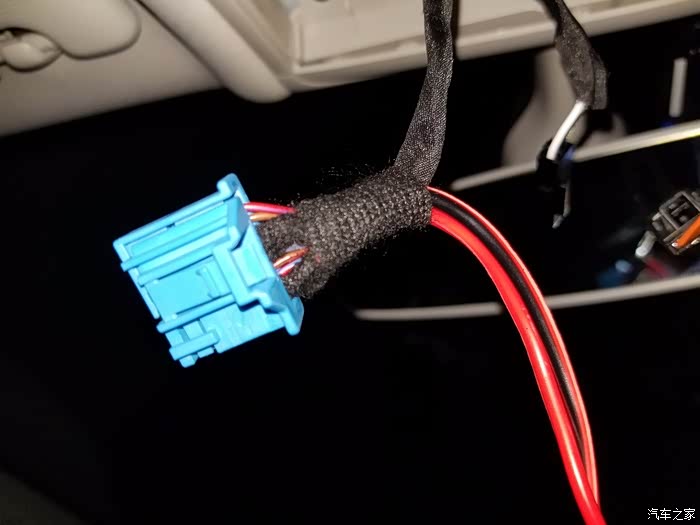

阅读灯插头插入12V点烟器接口导线（前面焊接订书针的部分）并用防震胶布固定好。由于是订书针插入，随时可取掉且不留痕迹，真正无损。

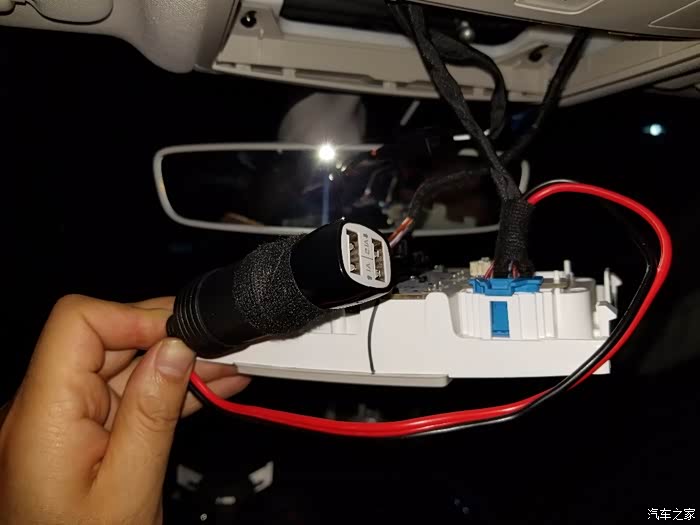

原装记录仪USB取电头插入接好阅读灯插头的12V取电口并用防震胶布固定好连接处防止脱落。

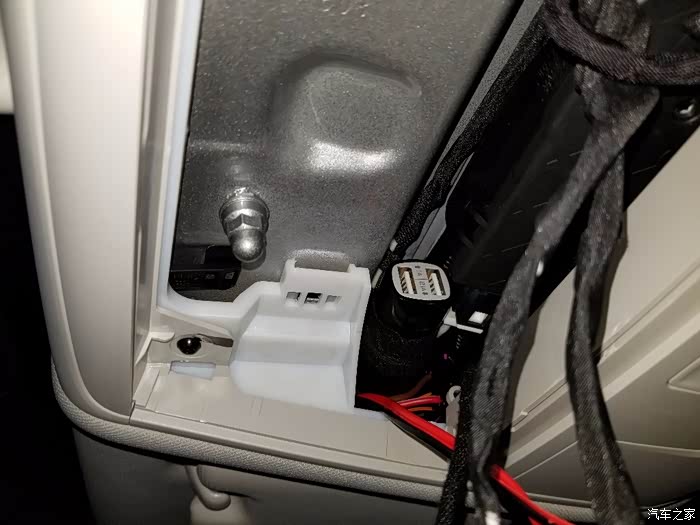

在阅读灯右上部顶棚空位放入12V点烟器接口及USB取电头，位置刚好，妥妥的。
最后就是将USB导线一头插入USB取电头，一头从阅读灯框架前面与顶棚之间穿出连接记录仪，调整好导线长度后将顶配框架固定，恢复上面拆卸的阅读灯面板及后视镜支架盖板等。

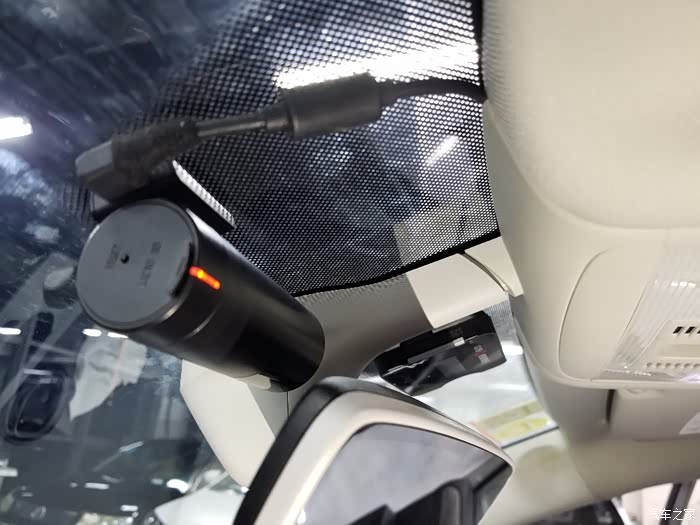

最后完工的样子。
最后编辑于2018-11-18 23:15:46
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
-
-
2018-11-16 23:23:19 IP 地板我之前从这个位置取过电，车停两天就没电了（18舒雅带无钥匙进入）。这个位置接电可能会导致车辆无法进入深度休眠状态，接线就是红蓝线和棕线，LZ最好多多留意。我是吃过亏的，导致电瓶亏电。我的情况是锁车后从3.5A降到0.95A不动了，正常应该到0.035A。
-
-
2018-11-16 23:47:26 IP我买的一个转接线，也是这么装的
-
-
-
2018-11-17 12:12:06 IP哦，那我在手把那拆掉，换眼镜盒
-
-
-
-
-
-
-
-
2018-11-17 23:28:42 IP楼主太厉害了！值得学习！
-
2018-11-18 12:23:02 IP
liuchunlin991126 2018/11/17 23:28:42 发表在 16楼
楼主太厉害了！值得学习！
论坛里卧虎藏龙，也是边学习边搞。 -
2018-11-19 10:42:58 IP感谢分享 果断收藏 持续关注是否有跑电的问题 有结果了 在帖子里说一声 估计很多人也等着结果 任何按照你的帖子思路开干呢
-
-
2018-11-21 22:58:16 IP楼主，请教个问题，途安L的天窗一键不能开启到最大，还有大概6-8cm需要再次按键才能开，都是这样吗
