自制FM车载螺旋短天线

1 77 发布于 2019-06-11 14:44:46 只看楼主修改帖子

本人开车时听得最多的收音机广播，利用行车时间了解国内外大事小事、经济动态、社会热点、花边八卦、交通动态等等已成习惯。奇骏原车配的40cm长辫子天线信号收听效果不错，只可惜进地下停车场等限高场所时，老是超高触碰，天线已弯曲变形伤痕累累，因此琢磨要换个鲨鱼鳍天线……

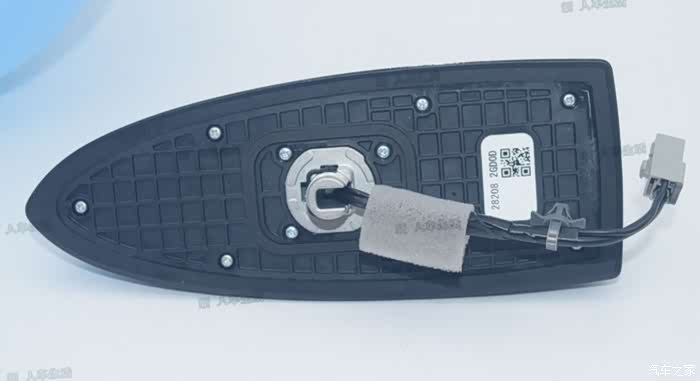

按自己的需求，不单要天线短小不超高，最重要的是接收信号还要好，收台多噪音干扰小。一款130～140元的“原厂”鲨鱼鳍天线首先进入眼帘，带天线放大器，原车线型螺纹连接固定，橡胶垫片密封，是不错的选择。但考虑到原车天线座内已带天线放大器，舍弃不用再换带放大器的鲨鱼鳍天线有点浪费，性价比不高，而且拆掉原车天线座破坏了原车密封，看其他用家反馈的信息，联接线较短，安装时扳手难操作、需拆车顶棚比较麻烦，存在安装不佳漏水的风险，于是否定此方案另辟蹊径。

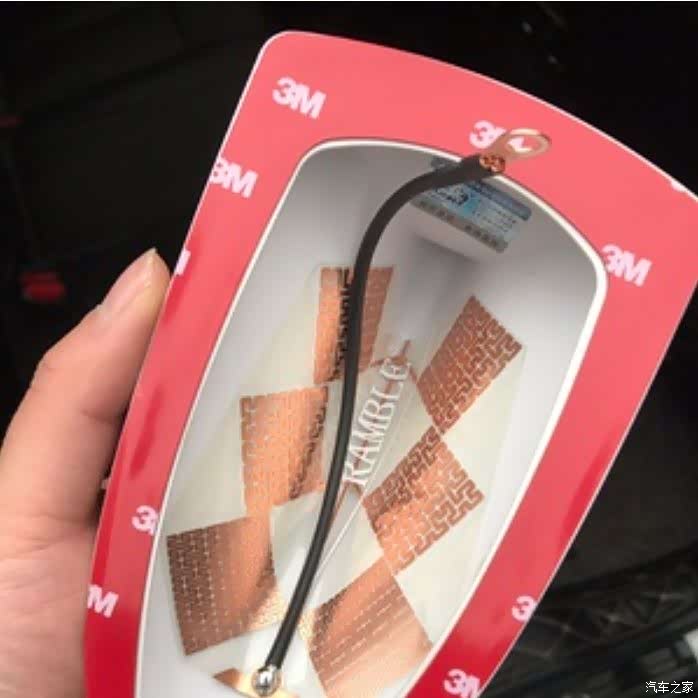

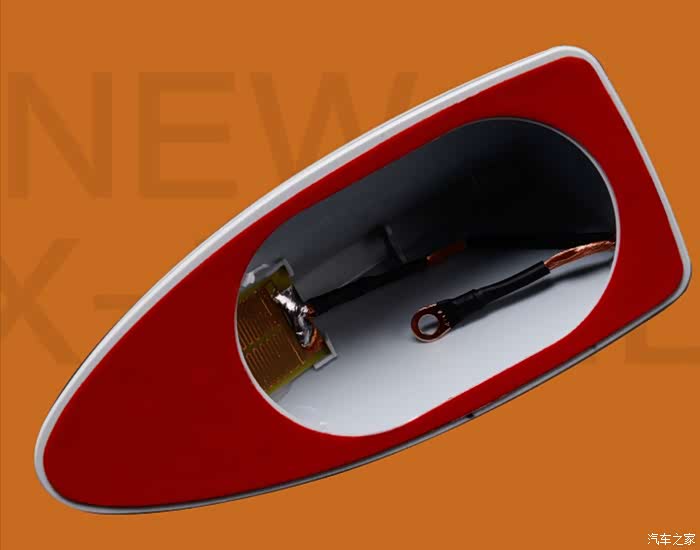

在马云家搜索，一款看上去内置PCB天线版很特别的鲨鱼鳍天线进入视线，号称专利技术接收信号很强，88大元有点小贵，如果不用动原车的天线座，这个又能达到原来辫子天线的效果，也是可以接受的……于是网购回来，实车测试，大失所望，与原车辫子天线效果比较差远了，顶多是原车天线六七成效果，从我对收听广播的要求来衡量，不可接受，也是性价比不高，结果无理由退货了。

通过网上搜索，汽车之家的菲翔论坛有大神介绍鲨鱼鳍天线改装，用自制天线替代原来PCB板可提高接收效果，于是花13元买了个最廉价的鲨鱼鳍天线，主要是想利用壳子来DIY。

没有具体数据参数，按菲翔论坛里的帖子，依着葫芦画瓢，做了一个天线，到车上一试，效果不尽人意，只能收几个本地强信号电台，效果不比直接用十几元钱的鲨鱼鳍天线强多少。

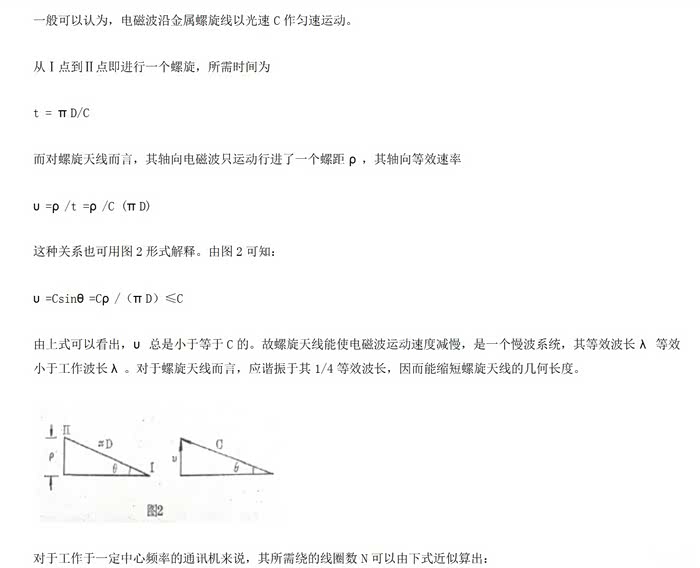

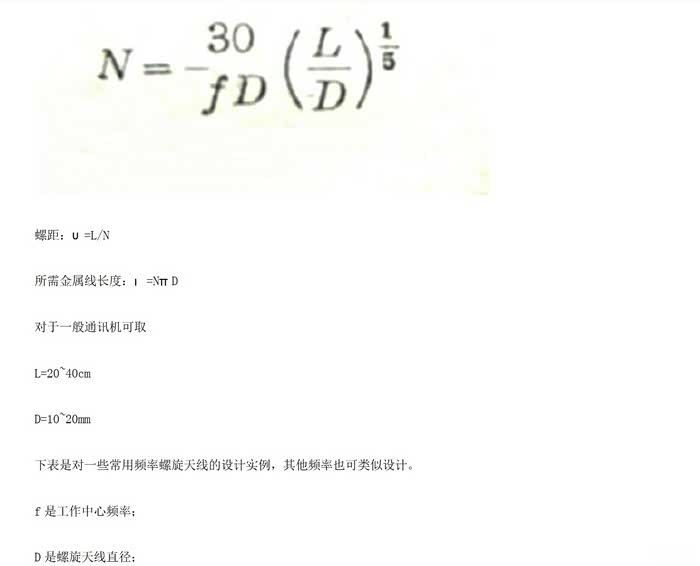

外形像电感线圈的天线，为何人家效果不错，自己做就无效果？知其然还要知其所以然，于是上网学习天线知识了解点皮毛：螺旋天线是拉杆天线的变种，是慢波天线，天线应谐振于1/4工作波长才能达到最强接收信号效果，以下原理看看就好，不需要弄太明白，关注最后表格计算结果即可。

表中红框计算数据是100Mhz螺旋天线的参数，而FM调频广播的频率为87～108Mhz，其中心谐振频率为98Mhz，与100Mhz接近，本人拟按此参数制作FM螺旋天线。

刚开始是用2.5平方单芯电缆绕制的螺旋天线，准备放在鲨鱼鳍天线壳里替代原来的PCB天线板。

用热熔胶将螺旋天线固定到壳子里，拿到车上测试，结果效果令人意外，鲨鱼鳍平放按正常安装位置，效果一般，能收到十几个电台，达不到我的预期，而将天线竖起来，效果非常好，能收三十多个台，但总不能竖着装鲨鱼鳍呀，看来要想接收信号强，鲨鱼鳍是和我无缘了，竖着装小辫子才是方向，还得继续折腾……

制作螺旋短天线要用的主要材料：旧的8芯网络线1.8米，拆出单股作为制作天线绕制线；圆珠笔一支，只用到笔身套管。

测量笔管外径9mm，长度有12cm，基本符合要求，准备作为骨架，在上缠绕单股网线来制作轻便的螺旋短天线。

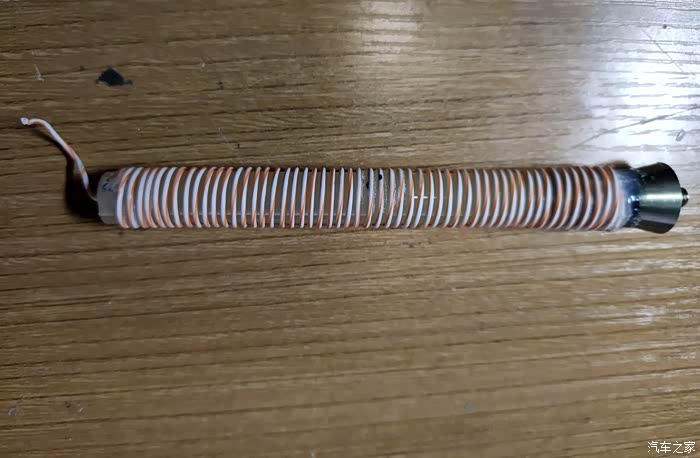

笔管上有一段橡胶皮割掉后，在稍细部位包覆电工胶布，使整段笔管外径基本一致，在管上缠绕导线后可保持螺旋线圈直径约1cm。烧红大头针在笔管两头各烧一个小孔，导线的首尾穿过小孔用于固定，在笔管上缠绕单芯网线约55圈（我加多了3圈，目的是想让谐振频率更接近98Mhz），在笔管约10cm范围内排整线圈，让间距均匀分布，加少许502胶水固定。

首尾用热缩套管稍加固定，现在要考虑这个螺旋天线如何与车的天线座连接。

在马云家几块钱买了个装饰用短天线，完全无接收信号功能，我需要的是这个天线的铝合金基座和全铜的连接螺柱。

用了最长的那只螺柱，一头将去掉绝缘层的天线尾线缠绕其上捅入笔管尾部用环氧树脂AB胶粘合，另一头与去掉碳纤维管的铝合金基座联接，在线管上套上直径10mm的热缩套管，天线基本成型。

弄了个软管皮鞋油咀的盖子粘结在天线头部作为装饰，螺旋天线制作完毕。总长度12.5cm，比原来40cm的辫子天线缩短了27.5cm。

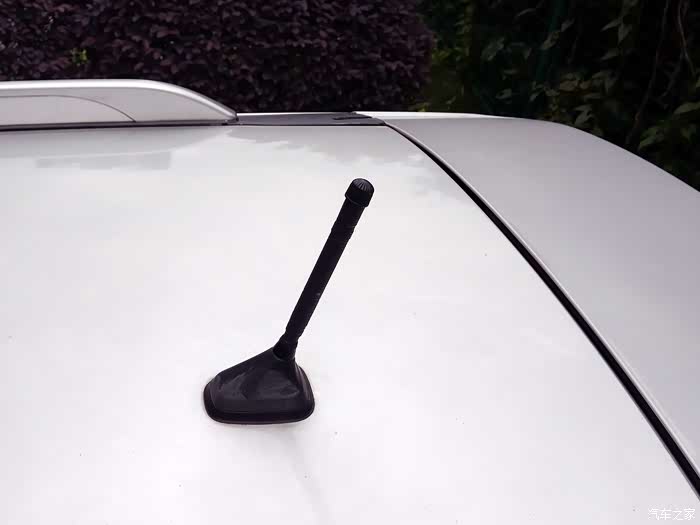

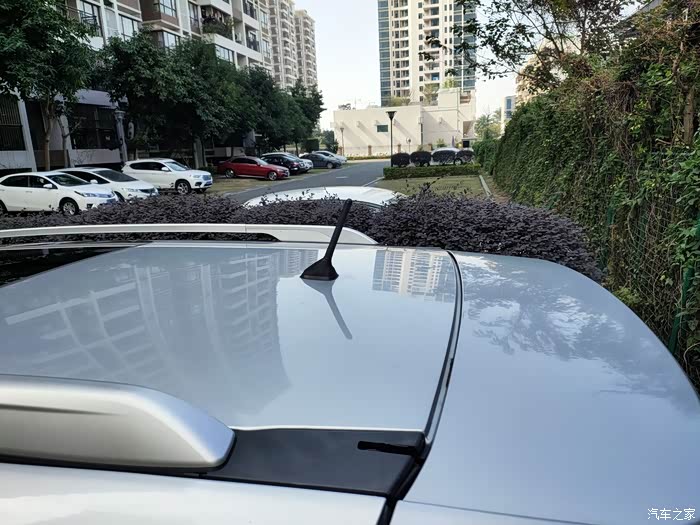

安装到原车的天线座上就是这个效果，原汁原味的原车件和密封，以后卖二手车装回原车的辫子天线不怕贬值太多。

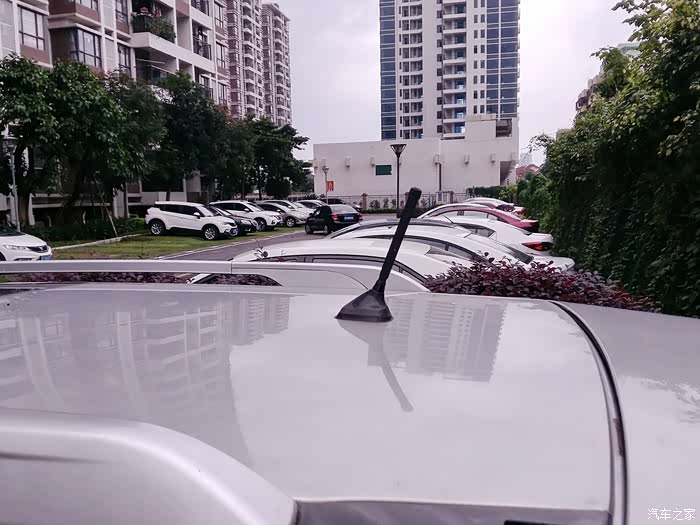

最后说说接收效果，所有测试均是在小区的露天停车场本人的车位处，测试用中控收音机的自动搜台锁定频率功能，自动搜台能锁定FM频段强台信号的个数作为衡量标准。
原车辫子天线：锁定34个台
自制螺旋短天线：锁定38个台
88元的专利加强型鲨鱼鳍天线：锁定22个台
13元普通鲨鱼鳍天线：锁定5个本地强台

此外还有个意外收获，我的收音机以前在AM频段基本上是收不到台的，就算收到台也是很大杂音，改天线后AM广播也能清晰的收到4、5个台了。

--------------------------------------------------2021.1.22更新----------------------------------------------------------

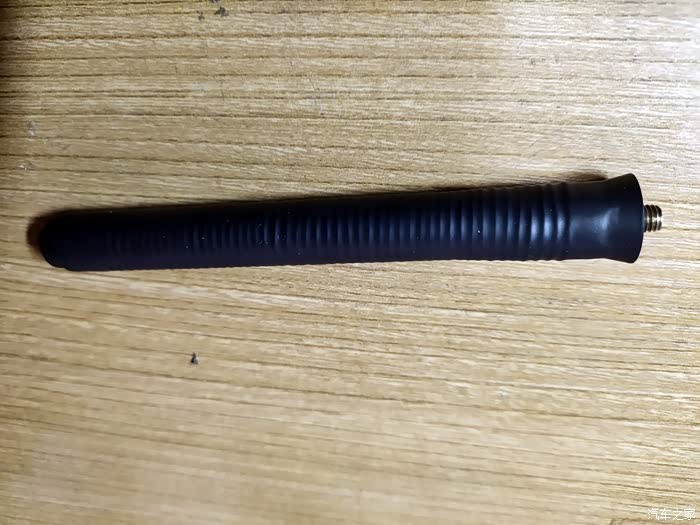

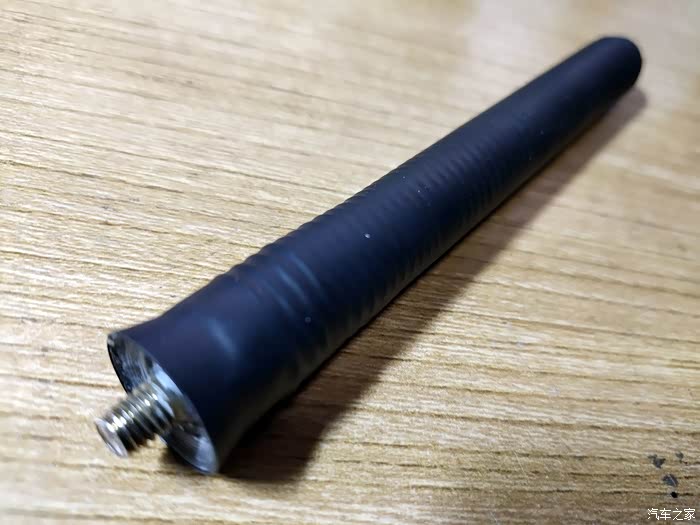

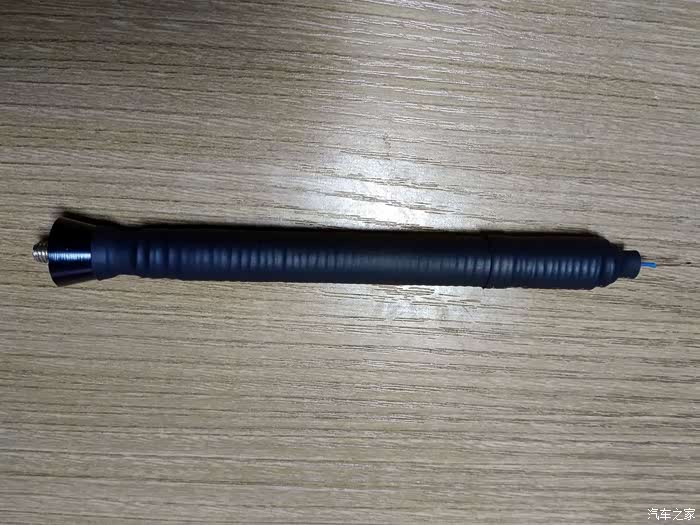

前段时间去洗车场洗车，原来用圆珠笔笔杆做骨架的自制天线，给洗车小工弄断了，也难怪，硬质塑料笔杆做骨架无弹性，很容易断。重新在某宝找到一种有弹性的PU材料的牛筋棒，重新制作了螺旋天线，效果堪称完美。
