自己动手安装脚底LED氛围灯，附详细取电及走（暗）线说明

1 47 发布于 2016-06-24 21:48:53 只看楼主修改帖子

自己动手安装脚底LED氛围灯，附详细取电及走（暗）线说明，另附行车记录仪走线图和一些小装饰，给要加装的车友提供参考。

网购一拖四led氛围灯，9颗灯珠

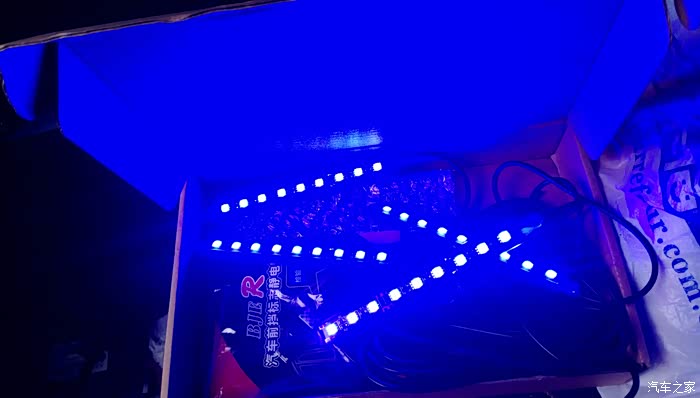

试灯图片（夜晚）：网购的9灯一拖四宝蓝色led氛围灯，原装是点烟器取电接头。

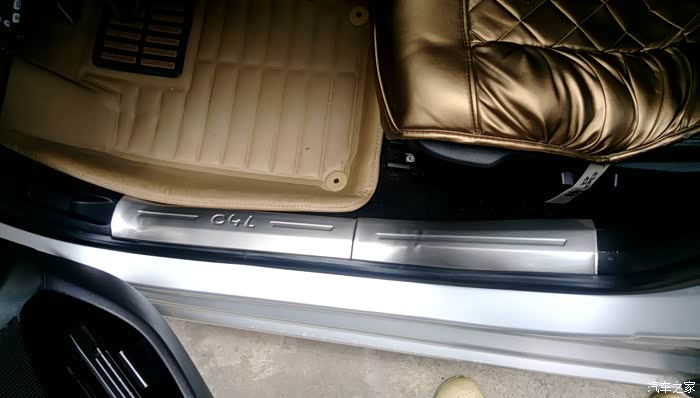

安装完工效果图：左前（白天）

安装完工效果图：右前（白天）

安装完工效果图：后排（白天）

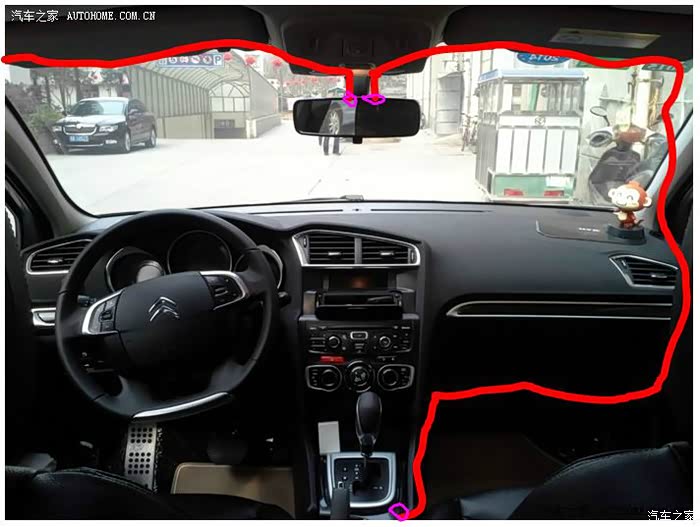

氛围灯走线取电示意图：从车内照明灯取电，强调不是阅读灯！汽车启动后阅读灯为长亮，因为led灯发热比较严重，所以考虑从前车顶照明灯破线取电（开门解锁和熄火后氛围灯自动打开，关门上锁和启动后氛围灯自动关闭，任何时候单独打开照明灯后氛围灯也可打开，注意，照明灯开关必须置于中间档）。
照明灯取电后顺车顶顶棚走线，沿左侧A柱下到车内保险盒，再由保险盒穿到方向盘下方，沿中控左侧面饰板及饰板卡扣洞口穿过变速箱，再沿饰板分别走到杂物箱及右侧座椅下方。下面介绍一下线缆怎样穿过中央扶手。

红色箭头所指处即为右侧两氛围灯电线穿过的地方，不过为了完全隐蔽穿线，拆除这一块，得花很长时间：先拔掉usb接口上方的塑料壳子，接着用工具扣掉排挡杆周围的银色饰板，再接着用内六角拆掉usb面板上方两颗螺丝，然后用内六角拆掉烟灰盒和杯座里面的两颗螺丝（注：要分别取出烟灰缸和杯座里面的塑料杯垫），接下来用面板拆卸工具撬动档杆周围的碳纤维面板，周围几颗卡扣撬动后，用力便可取出整块碳纤维面板。再卸掉6颗内六角螺丝，便可将U型面板抽出来，以上面板拆除后，变速箱两侧的立面板也可通过边缘缝隙用拆卸工具一一拆下来。现在就可通过卡扣孔穿线了。

拆下的阅读灯，当时拆下忘记照相，借用淘宝一卖家图片：左侧第二个黑色插头便是总电源，也是照明灯的插头，氛围灯就从它上面的1#、3#孔取电（1#孔黄绿色为零线、3#孔橙色为火线），注意：3#孔有两根线，橙色和粉色各一根，选用橙色那根取电作为火线。

拔下的插头，箭头所指的黄绿线和橙色线分别为氛围灯取电的零线和火线，把上面包裹的黑色绝缘布剪掉一部分，然后用小刀或剥皮剪破线，然后将氛围灯的火线和零线分别与橙色和黄绿色线搭接，搭接牢固后用绝缘胶带分开缠绕裹紧即可。

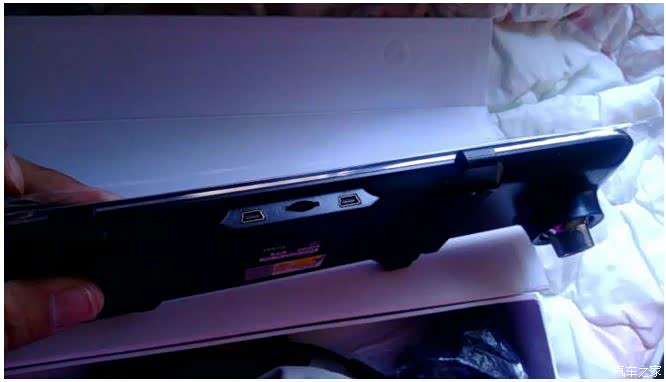

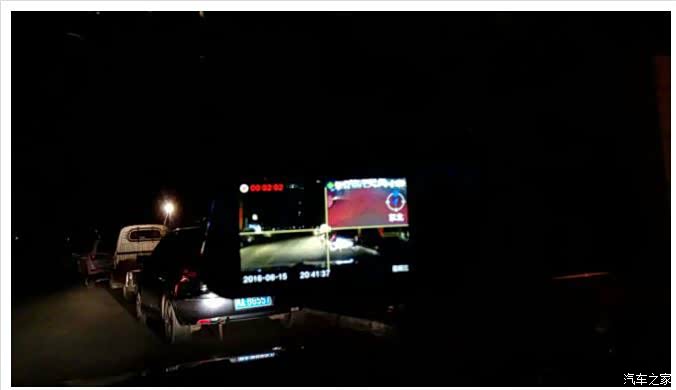

前段时间更换的行车记录仪，带可视倒车、前后双录、电子眼提醒、车道偏离和碰撞预警，车道偏离还比较准确，碰撞预警不是很灵敏，但这两项没有什么实用价值。

附一张行车记录仪走线图，行车记录仪从点烟器取电，可视倒车接倒车灯电源，R档才启动。线路全部隐蔽。下面简单叙述一下杂物箱处的走线方案，其他地方绝大部分车友都知道怎么隐藏线路。

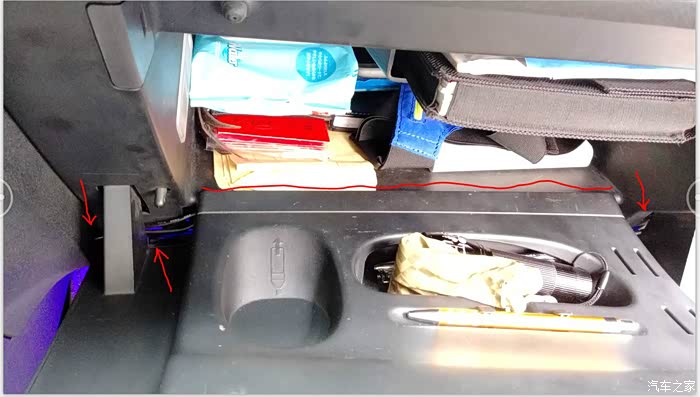

手套箱处的走线：线缆穿过杂物箱左侧铰链下方的孔（箭头所指处），然后把线缆沿着图中标注红线位置的缝隙塞进去（此处很多人都不知道，当初我还琢磨把杂物箱拆掉呢，无意中却发现此处可以稍用力就可以掰开的，这样就可以把线缆塞进去了，非常完美）。

然后再将线缆穿过杂物箱右侧铰链下方的孔（箭头所指处），取掉仪表台右侧的面板，即可顺着右侧A柱走线至行车记录仪后视镜上方。

这是我走线后的效果（测速雷达也是同样路线走线），除了这个点烟器插头，平时完全看不到线缆。图中分别为行车记录仪、测速雷达和usb充电插头。
以后空了，再把行车记录仪的线换掉，采用车前阅读灯取电方式，网购一根c4l阅读灯无损取电降压延时模块（走线线路短、降压模块可使12V变为行车记录仪标准的5V电压、延时模块可使行车记录仪在汽车启动后几秒再开起，熄火后及断电，延长行车记录仪使用寿命），很是方便，但不支持停车监控。
