锁车DIY－－添加自动辅助锁车模块－－安全辅肋

1 44 发布于 2012-06-16 16:08:52 只看楼主修改帖子

停车熄火拔钥匙，150秒后，自动辅助锁车。

只有拔掉钥匙，延时150秒后，自动辅助锁车功能才会工作。

由于记性不好，经常发生问自已，车锁了吗？没办法转身回去，到达遥控钥匙有效范围内，再次遥控开锁上锁。还发生过多次忘记锁车。

为了解决这些问题，自已想办法，动手作了一个自动辅助锁车模块。

电气参数：电压12V，待机电流小于10mA，动作电流小于50mA，动作时间小于300毫秒。

功能如下：

钥匙插入点火开关后，再拔下车钥匙，系统开始计时，150秒后，会自动辅助锁车一次。车钥匙在点火开关内，模块不会自动执行锁车。安装此模块不会影响原车功能，此模块的功能仅相当于手动按了一次锁车键。

安装说明（无需破线，无损安装）：

电源安装：在车内保险丝盒内找到BCM30A保险丝取正12伏常电，在车内就近搭铁，取电源负极。

锁车信号线安装：车内找到行车自动落锁模块，此模块有一个白色方形16P插头，插头上有一条黄色红杠线，此线便是锁车信号线，用极细探针插入这条锁车信号线的插孔内，然后再将这个插头插回原位。

钥匙提示开关信号线安装：拆开方向盘上下护罩，在点火开关右侧有一个黄白色方形2P插头，此插头一条是白色蓝杠线，一条是蓝色红杠线。需要连接的是白色蓝杠线。连接方法仍然是采用探针插入这条线的插孔内，再将插头插回原位。

注：信号线取的是电压信号非电流信号。电源部分取自保险丝，不必担心过流问题，因为有保险丝过流保护。

所有连线连接完毕，将拆下的方向盘上下护罩装回。

系统测试：

将钥匙插入点火开关3秒，然后拔下钥匙，关好车门，等待150秒，车门自动上锁。

注：双路光感智能控制模块，经固件升级后，可增加自动辅助锁车功能。

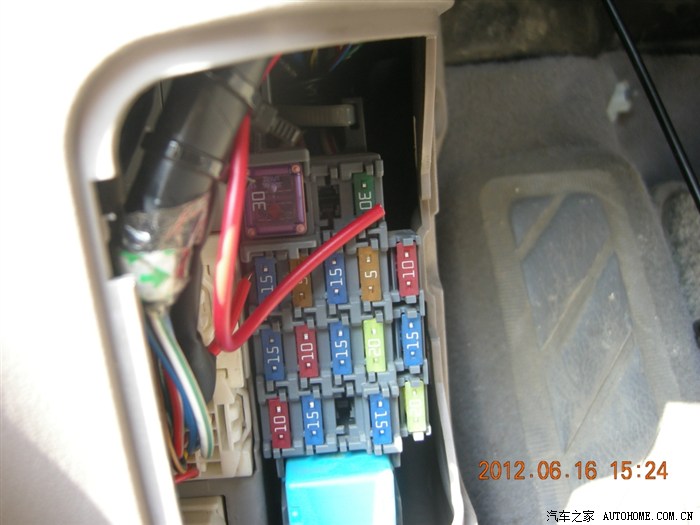

电源取电：

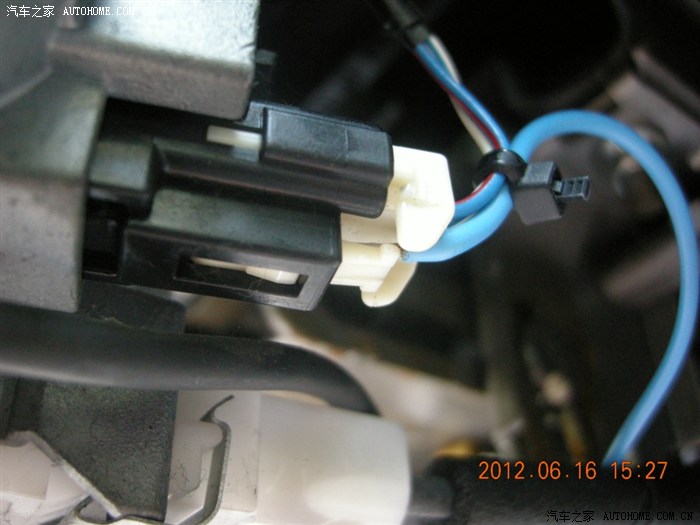

钥匙提示开关：

连线方法：

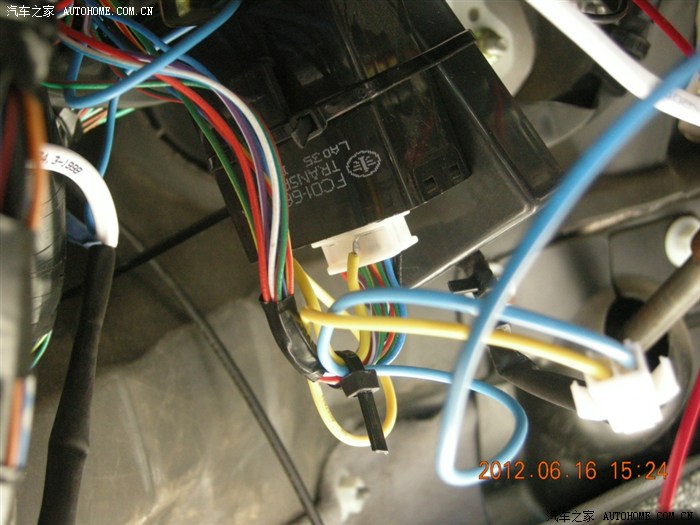

锁车信号连线：

最后编辑于2012-06-16 23:31:31
