问答帖各位宝友能否帮助完善空调风扇控制器506K针脚定义？

1 2 发布于 2021-07-24 13:28:05 只看楼主修改帖子

506K的12个针脚定义不是很清楚（1 2 30a 30b HL Tmot 15 Bi Wp P k Res ），知道的宝友能否回复完善一下。。

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2021-07-24 23:52:59 IP 沙发
回复0

举报
2021-07-24 23:52:59 IP 沙发
回复0

举报
2021-07-25 10:24:01 IP 板凳

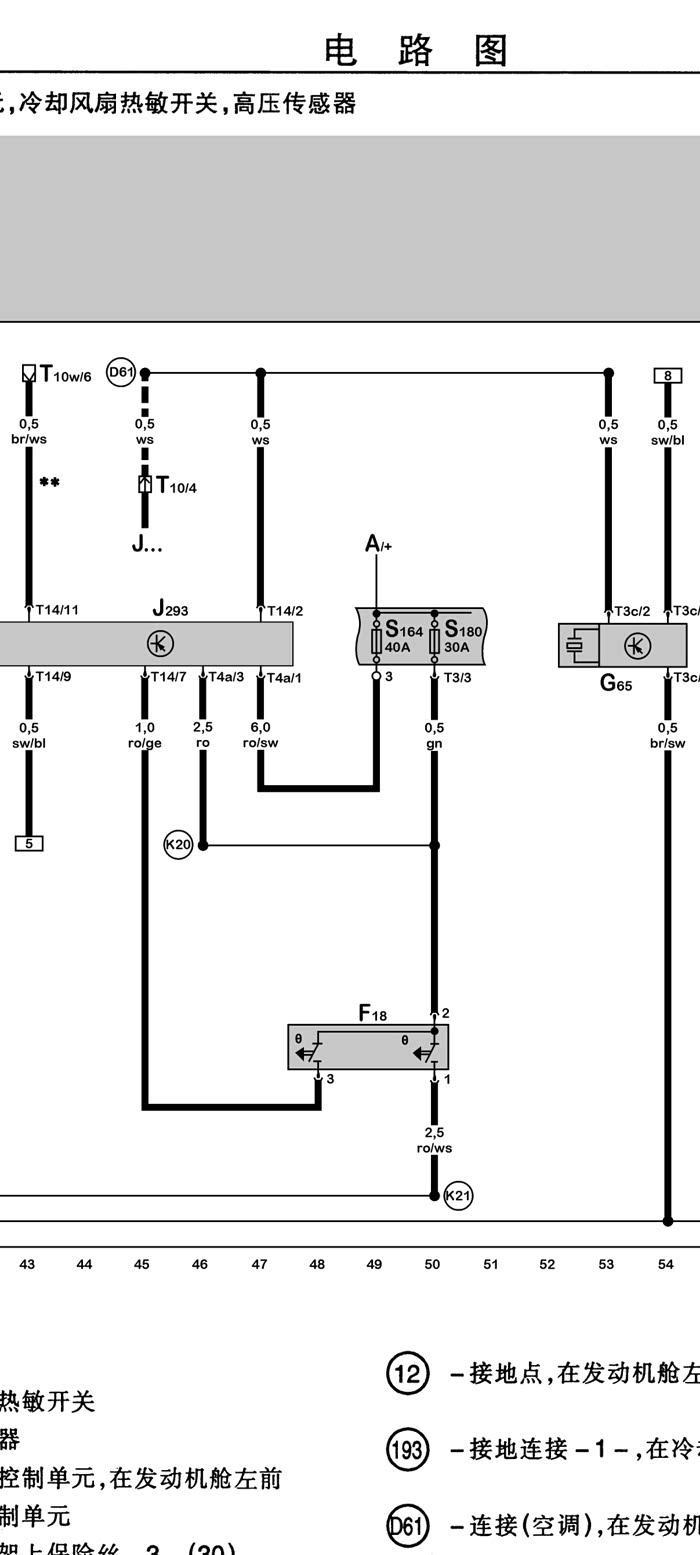

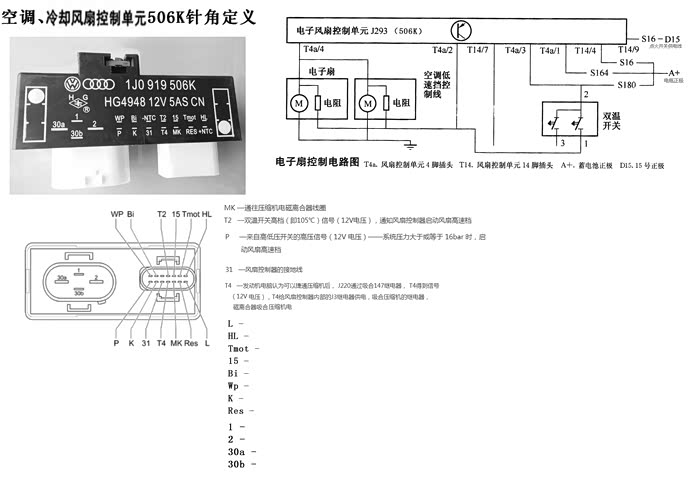

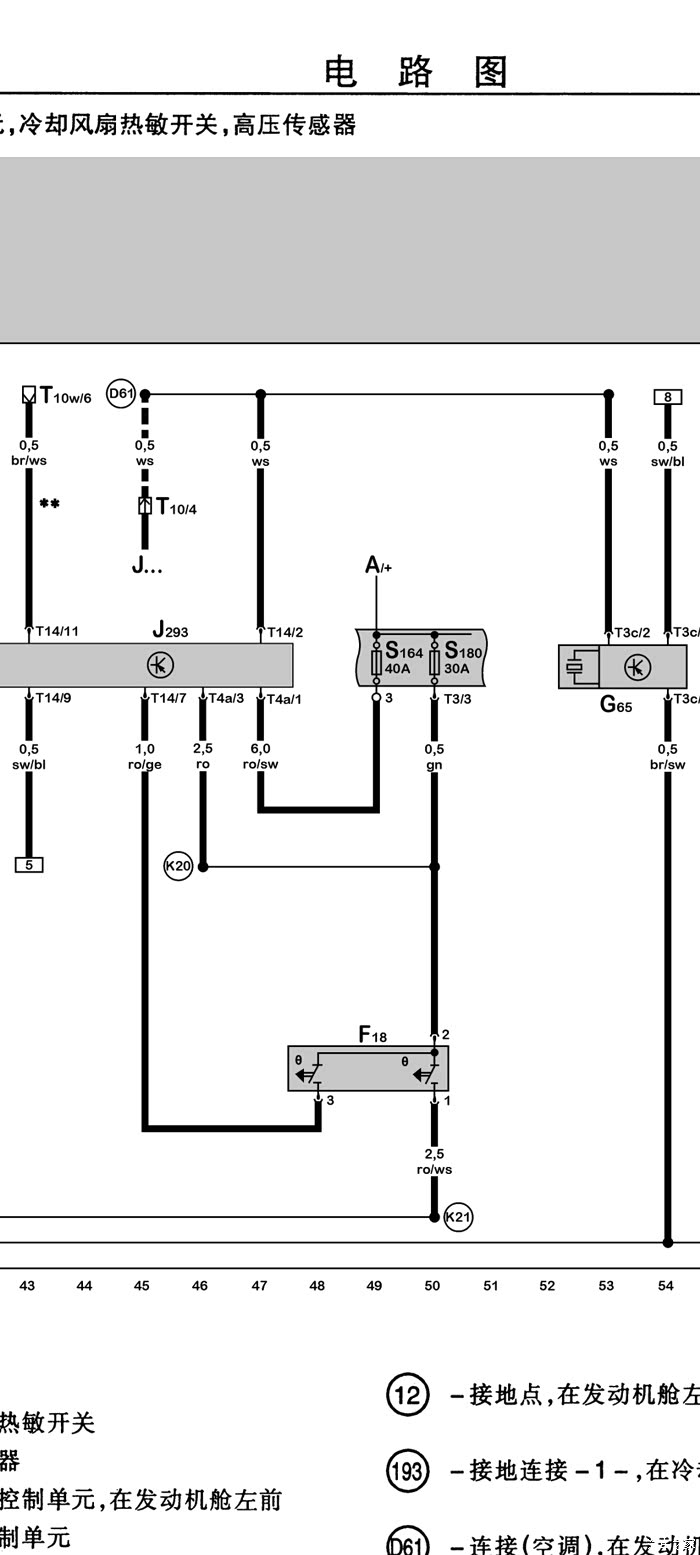

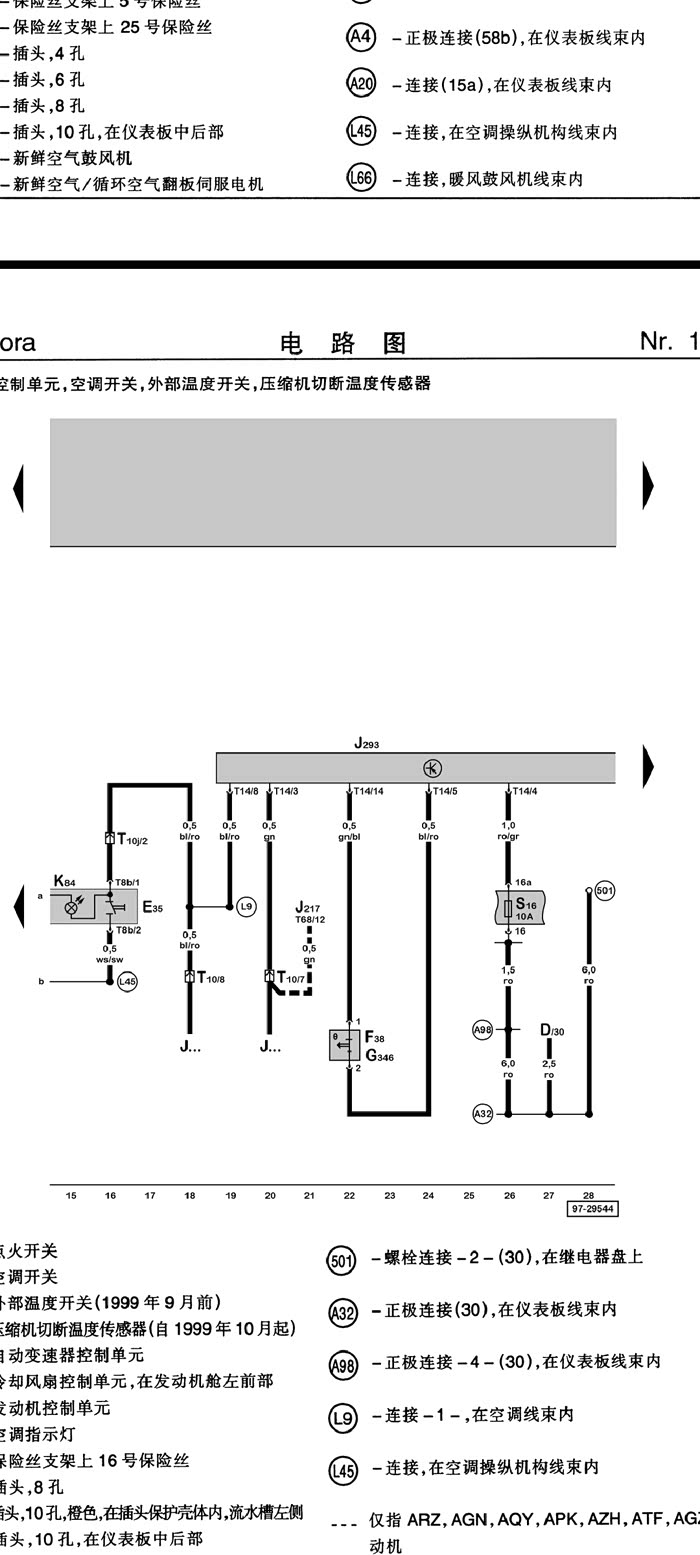

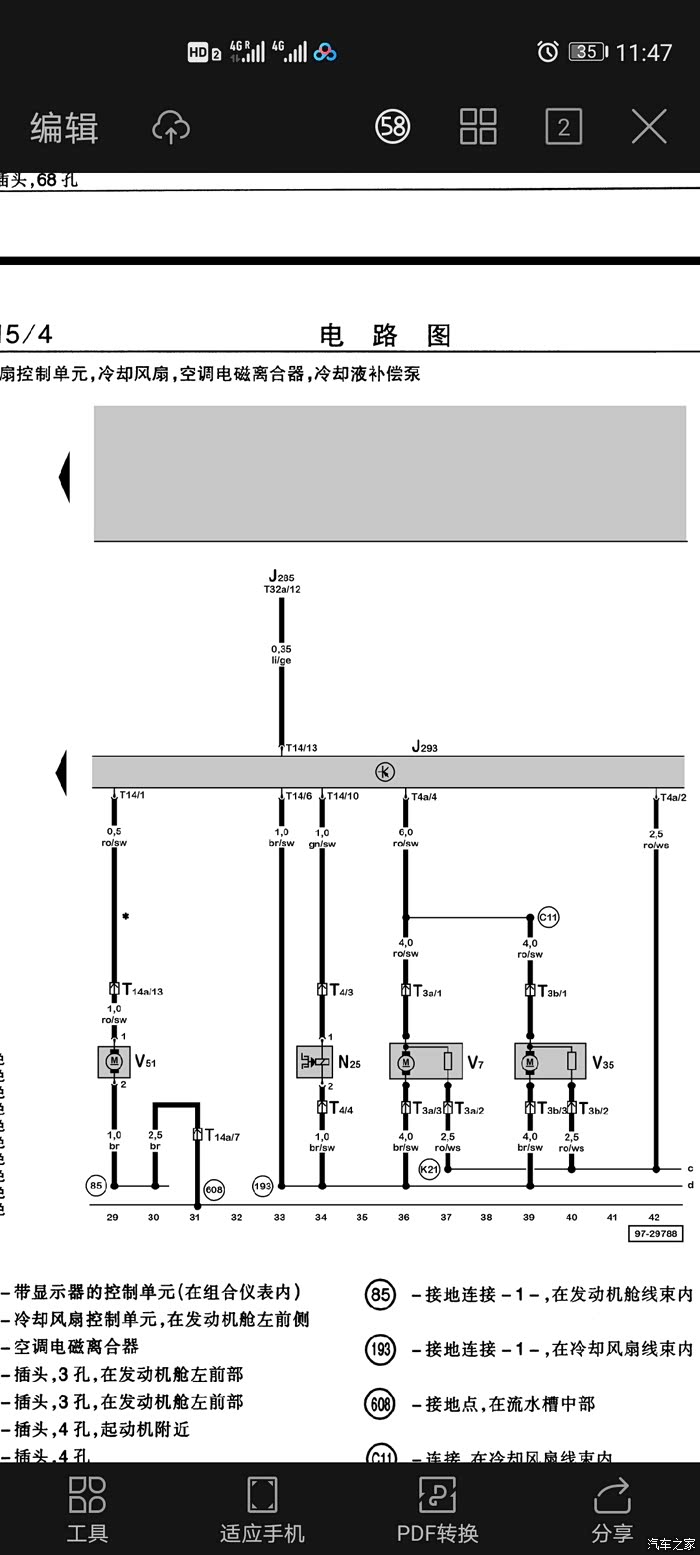

结合bora2004 提供的电路图，整理一下506K各针脚的定义如下图。老宝年款和车型不同506K的用法会有所区别，这可能是网上相关资料不多原因。。。我老宝是2002年1.8AT，近期空调不良刚进行了一次大的检修涉及506K，分享出来供检修时参考。再次感谢bora2004 的帮助
回复0
