简单尾门灯点亮方法,又便宜又实用



看了帖子,参考了两三个贴的方法,感觉这应该做得比较简单跟难看。材料准备对尾门灯,可以买也可以拆,过主要本人比较懒,车子时时又要开动,所以买了对拆车件,120包邮。然后就买胶水,参考论坛帖子的k5911,但我以为我会手残,选了流动性更好的5904,结果流到周围都,这个就别学了。然后就锯片锯灯壳的,有切割工具的都可以用,别切到电镀件就,虽然我自己也切到了,还好看。还有准备好电线接插件稳压电源,最后就开始组装。

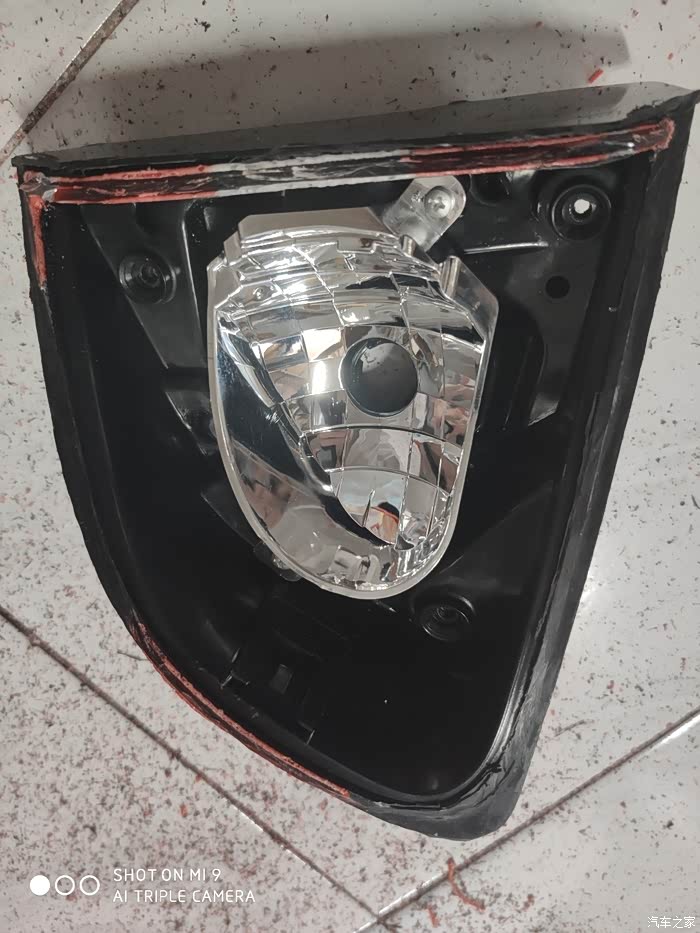

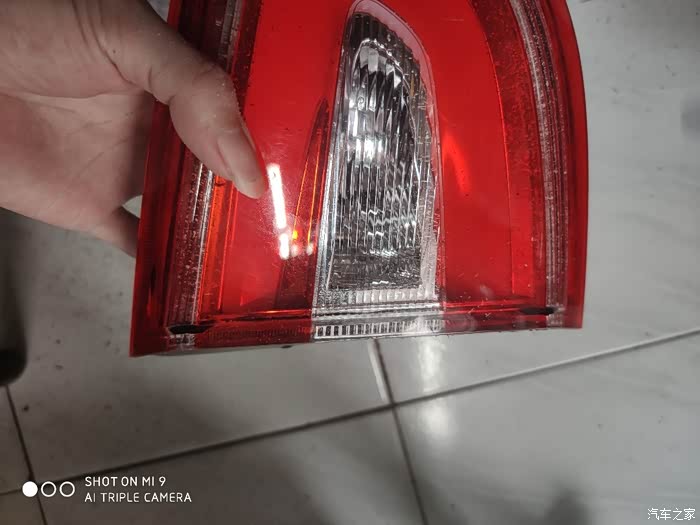

锯片锯到的地方就两个黑黑的东西,只要锯得点而且靠外面透明的壳锯的话就可以直接徒手掰开,然后也可以利用那个位置来定位粘回去,最后装车的时候直接安装就可以,用调位置什么的。

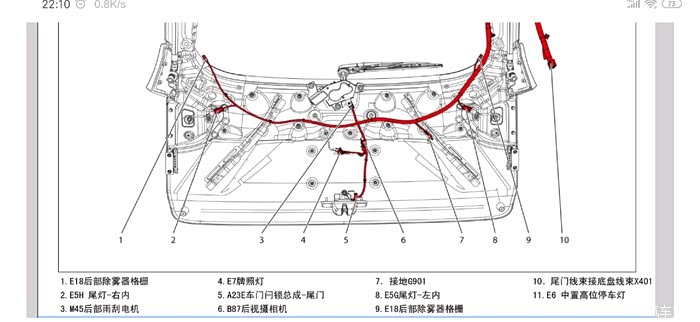

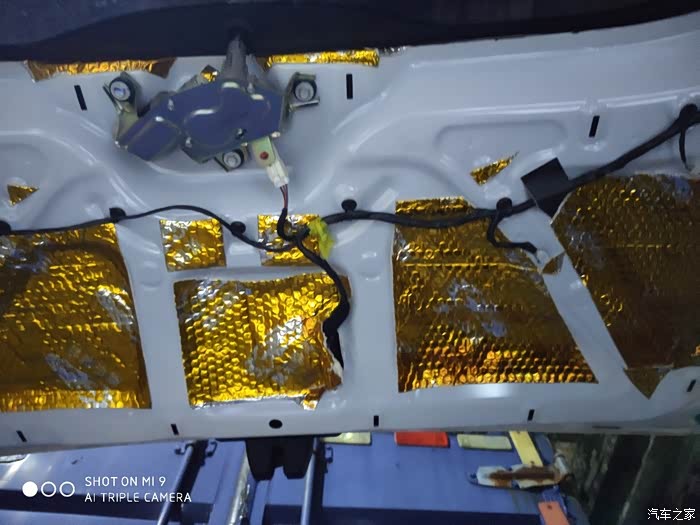

知道发这个图违违规,请版主看到就联系我该咯。看到牌照灯那线束,找到它

然后就被这山寨电路图骗了,早知道就电表测下,你们就好了,用测我直接告诉你们,别相信电路图的红/绿线,白线才牌照灯的正极线。

别信,白色才正极,而且用管其他线,就抽根白色出来就可以。

再次提醒,红色/绿色,白色。

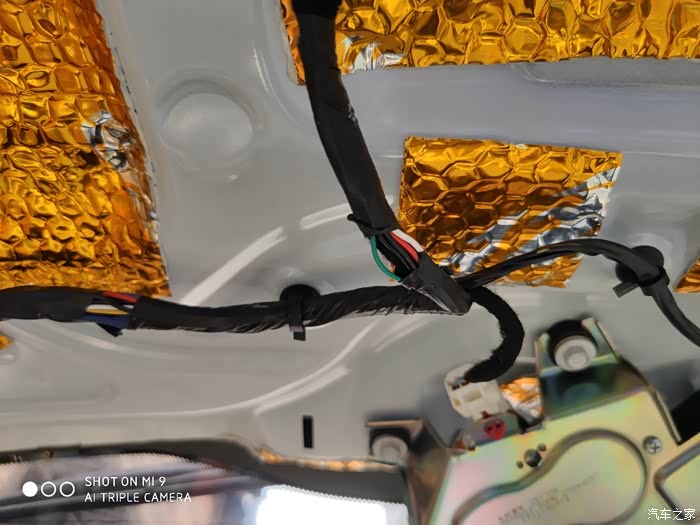

然后就接成这样

看到负极那个接线螺丝吗,黑色直接接这里就好,电路图的牌照灯也拿这个做接地的。

接好胶布绑好就可以



用两包这么,我有其他用途而已,包就够,又便宜又好使。

负极也叫接地的螺丝直径,有端子的可以参考下尺寸。

电源就详细说了,有个我没做好的没接保险丝座,我想怎么也太可能会烧LED那么背吧,稳压电源都做去了。

看到这款挺好的,买米都用半,米里就有120个灯,而且规格又方便。

剪个423就够个灯的位置,而且也需要再贴,贴就过亮了。

撬壳的话可以参考其他帖子,有个说得明白,那位仁兄做得也牛逼,我就没那么钱做了,便宜玩玩就好。


白天右灯

白天



右灯

也没什么好注意的了,还有个没拍的灯钻电线孔那里,明显跟倒车灯位置附就可以,别挡到拆倒车灯就可以。还有需要整刹车灯的话就可能要切灯里面的电镀件加灯了,我就懒得加了,灯线就在面图标识的高位刹车灯的走线,具体哪根我觉得还自己量比较靠谱,般来说应该有点粗,而且黑色,那就对的了。以价格估计超200块吧,好像市面有灯卖也190个,过我这样自己做的话线都带焊接带接插件,方便维修拆除,而且稳压电源也保证led正常工作,我没那些神那么牛逼自己弄稳压板,但这货测过挺准的。对了忘了说说电压等参数,4+2+3的led0.3A组,对就0.6A,稳压器自损耗0.1A,所以加0.7A,输出电压也挺准的,11.99伏,应该来说会增加保险丝的负担,要增加的话,把这灯泡换LED应该就好了。

具体瓦耗电量就只能请教懂行的神或者万能的百度了。
