第五代RAV4技术信息(15)---主动安全TSS---动态雷达巡航控制DRCC
概述
a.
动态雷达巡航控制系统旨在通过将车辆控制在驾驶员选择的车速来缓解驾驶员疲劳。一旦将动态雷达巡航控制系统设定为所需车速,无需进行任何加速踏板操作,混合动力车辆控制 ECU*1 或 ECM*2 即可自动调节原动力以维持设定车速。
b.
动态雷达巡航控制系统有两种巡航控制模式:定速控制模式和车距控制模式。
模式
概要
定速控制模式 在定速控制模式下,系统对比实际车速和设定车速并控制原动力。
·如果车速高于设定速度,则系统通过调节各自原动力使车辆减速。
·如果车速低于设定速度,则系统通过调节各自原动力使车辆加速。。
车距控制模式 在车距控制模式下,系统检测并识别前方车辆。因此,系统可根据车速保持适当的车距,并允许车辆在跟车控制下行驶。
·驾驶员可操作方向盘装饰盖开关总成上的车距控制开关来选择 3 种级别的车距:长距、中距和短距。同时,在车距控制模式下,与前方车辆保持一定距离时,该系统对整个车速范围(包括车辆停止和起动)进行跟车控制。
·此模式主要包括 8 种控制:定速控制、减速控制、跟车控制、加速控制、停车控制、停车保持控制、起动控制和转向信号联动控制。
动态雷达巡航控制系统旨在通过将车辆控制在驾驶员选择的车速来缓解驾驶员疲劳。一旦将动态雷达巡航控制系统设定为所需车速,无需进行任何加速踏板操作,混合动力车辆控制 ECU*1 或 ECM*2 即可自动调节原动力以维持设定车速。
b.
动态雷达巡航控制系统有两种巡航控制模式:定速控制模式和车距控制模式。
模式
概要
定速控制模式 在定速控制模式下,系统对比实际车速和设定车速并控制原动力。
·如果车速高于设定速度,则系统通过调节各自原动力使车辆减速。
·如果车速低于设定速度,则系统通过调节各自原动力使车辆加速。。
车距控制模式 在车距控制模式下,系统检测并识别前方车辆。因此,系统可根据车速保持适当的车距,并允许车辆在跟车控制下行驶。
·驾驶员可操作方向盘装饰盖开关总成上的车距控制开关来选择 3 种级别的车距:长距、中距和短距。同时,在车距控制模式下,与前方车辆保持一定距离时,该系统对整个车速范围(包括车辆停止和起动)进行跟车控制。
·此模式主要包括 8 种控制:定速控制、减速控制、跟车控制、加速控制、停车控制、停车保持控制、起动控制和转向信号联动控制。

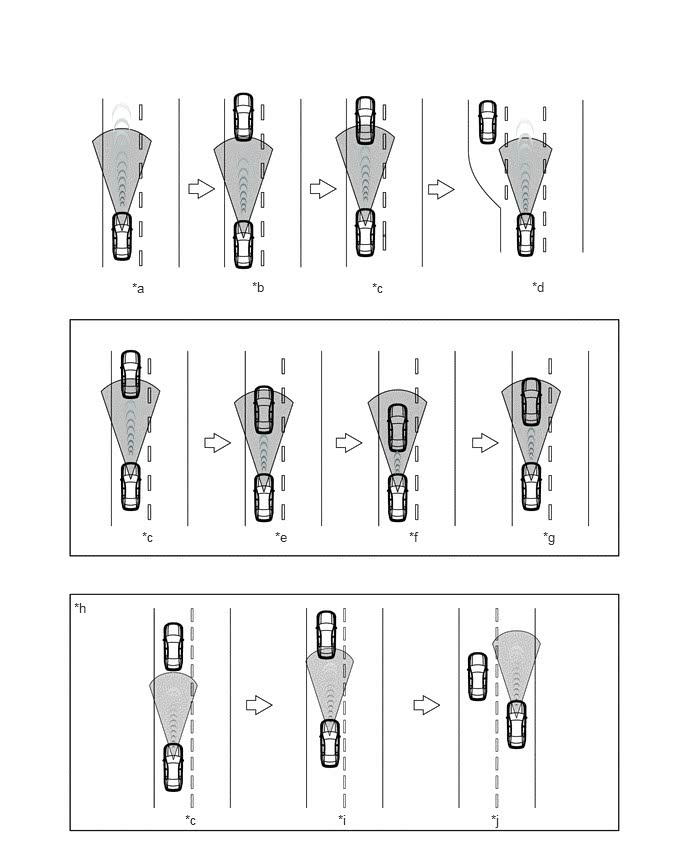

c.在车距控制模式下,下图为控制示例:车辆以 100 km/h (62 mph) 的速度跟随前方车辆(车速为 80 km/h (50 mph)),并根据前方车辆状态停止和起动时。
*a 定速控制 [100 km/h (62 mph)] *b 减速控制 [自 100 km/h (62 mph) 至 80 km/h (50 mph)]
*c 跟车控制 [80 km/h (50 mph)] *d 加速控制 [自 80 km/h (50 mph) 至 100 km/h (62 mph)]
*e 停止控制 [自 80 km/h (50 mph) 至 0 km/h (0 mph)] *f 停车保持控制 [0 km/h (0 mph)]
*g 起动控制(起步操作和跟车控制) *h 转向信号联动控制
*i 自 80 km/h (50 mph) 至初步加速 *j 自初步加速至 100 km/h (62 mph)
*a 定速控制 [100 km/h (62 mph)] *b 减速控制 [自 100 km/h (62 mph) 至 80 km/h (50 mph)]
*c 跟车控制 [80 km/h (50 mph)] *d 加速控制 [自 80 km/h (50 mph) 至 100 km/h (62 mph)]
*e 停止控制 [自 80 km/h (50 mph) 至 0 km/h (0 mph)] *f 停车保持控制 [0 km/h (0 mph)]
*g 起动控制(起步操作和跟车控制) *h 转向信号联动控制
*i 自 80 km/h (50 mph) 至初步加速 *j 自初步加速至 100 km/h (62 mph)

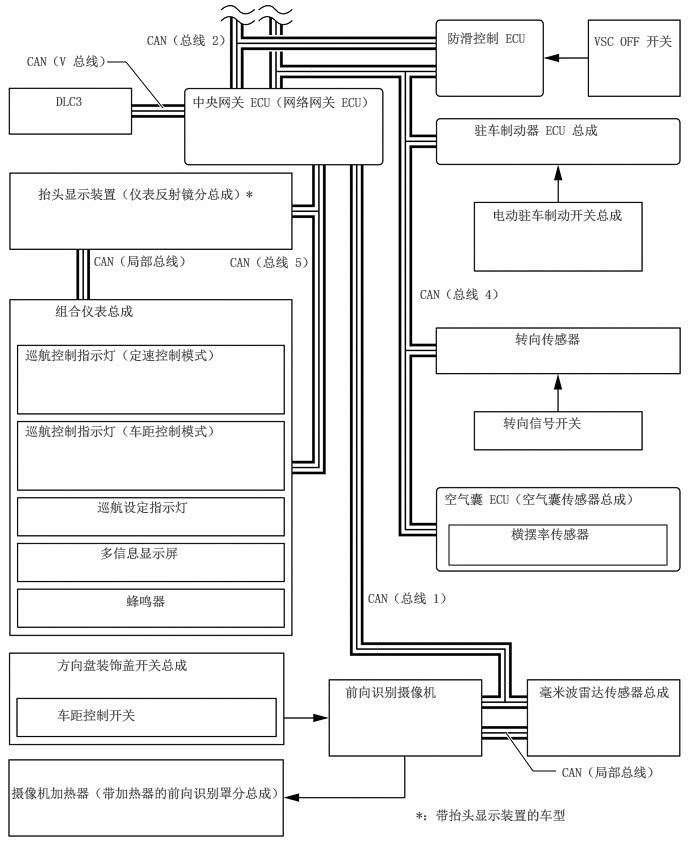

系统图


系统控制
ii.

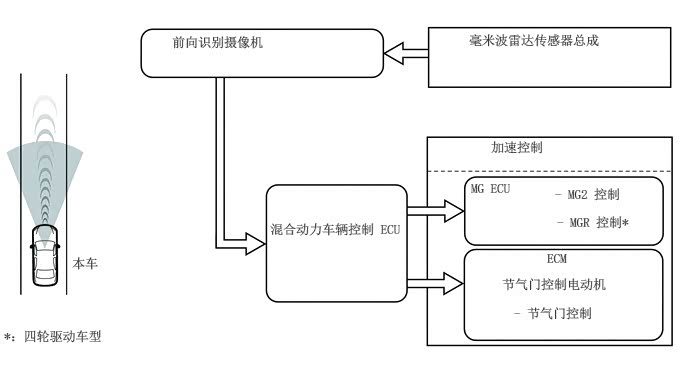

定速控制模式
·
混合动力车辆控制 ECU 对比设定车速和实际车速,并执行定速控制以获得设定车速。
定速控制模式
·
混合动力车辆控制 ECU 对比设定车速和实际车速,并执行定速控制以获得设定车速。
iii.

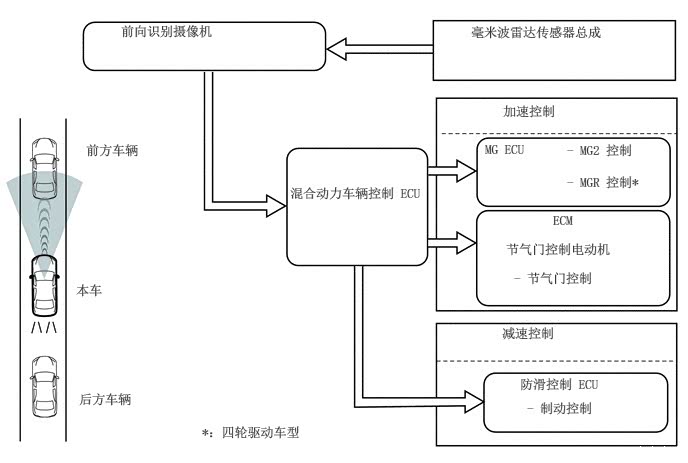

车距控制模式
·
在车距控制模式下,混合动力车辆控制 ECU 根据毫米波雷达传感器总成和前向识别摄像机传输的前方车辆相关信息执行定速控制功能、减速控制功能、跟车控制功能、加速控制功能、停车控制功能、停车保持控制功能、起动控制功能或转向信号联动控制功能。
车距控制模式
·
在车距控制模式下,混合动力车辆控制 ECU 根据毫米波雷达传感器总成和前向识别摄像机传输的前方车辆相关信息执行定速控制功能、减速控制功能、跟车控制功能、加速控制功能、停车控制功能、停车保持控制功能、起动控制功能或转向信号联动控制功能。

定速控制功能
混合动力车辆控制 ECU 对比设定车速和实际车速,并通过调节节气门执行定速控制以达到设定车速。前向识别摄像机使用毫米波雷达传感器总成信号和来自前向识别摄像机的信息来确定车辆前方的状况,并向混合动力车辆控制 ECU 发送加速/减速请求。
混合动力车辆控制 ECU 对比设定车速和实际车速,并通过调节节气门执行定速控制以达到设定车速。前向识别摄像机使用毫米波雷达传感器总成信号和来自前向识别摄像机的信息来确定车辆前方的状况,并向混合动力车辆控制 ECU 发送加速/减速请求。

减速控制功能
前向识别摄像机根据来自毫米波雷达传感器总成和前向识别摄像机的信号计算目标减速率,并将减速请求信号传输至混合动力车辆控制 ECU。接收到此信号后,混合动力车辆控制 ECU 会执行发动机、MG2、MGR* 和制动控制,以使车辆减速。
存在停驻车辆或物体,或低于可设定车速范围的情况下该控制无法执行。
如果前向识别摄像机判定需要进一步减速,则会传输制动请求信号至混合动力车辆控制 ECU。接收到此信号后,混合动力车辆控制 ECU 会传输制动请求信号至防滑控制 ECU。然后,防滑控制 ECU 控制制动执行器以施加制动。
前向识别摄像机根据来自毫米波雷达传感器总成和前向识别摄像机的信号计算目标减速率,并将减速请求信号传输至混合动力车辆控制 ECU。接收到此信号后,混合动力车辆控制 ECU 会执行发动机、MG2、MGR* 和制动控制,以使车辆减速。
存在停驻车辆或物体,或低于可设定车速范围的情况下该控制无法执行。
如果前向识别摄像机判定需要进一步减速,则会传输制动请求信号至混合动力车辆控制 ECU。接收到此信号后,混合动力车辆控制 ECU 会传输制动请求信号至防滑控制 ECU。然后,防滑控制 ECU 控制制动执行器以施加制动。

此时,如果减速率高于预定值,则防滑控制 ECU 将刹车灯点亮请求信号输出至刹车灯,以警告后方车辆。

如果车辆未充分减速,则混合动力车辆控制 ECU 会鸣响蜂鸣器。蜂鸣器鸣响以使驾驶员踩下制动踏板。

跟车控制功能
执行减速控制后,前向识别摄像机会将请求信号传输至混合动力车辆控制 ECU,以便车辆在根据车速保持适当车距的同时跟随前方车辆。接收到这些信号后,这些 ECU 控制原动力以执行跟车控制。
通过操作车距控制开关可选择三种车距(长距、中距、短距)。
执行减速控制后,前向识别摄像机会将请求信号传输至混合动力车辆控制 ECU,以便车辆在根据车速保持适当车距的同时跟随前方车辆。接收到这些信号后,这些 ECU 控制原动力以执行跟车控制。
通过操作车距控制开关可选择三种车距(长距、中距、短距)。

加速控制功能
如果前向识别摄像机检测(根据毫米波雷达传感器和前向识别摄像机)到前方车辆或驾驶员已变道,会向混合动力车辆控制 ECU 传输加速请求信号以达到设定车速。接收到此信号后,混合动力车辆控制 ECU 会控制发动机、MG2 和 MGR* 原动力以执行加速控制。
如果前向识别摄像机检测(根据毫米波雷达传感器和前向识别摄像机)到前方车辆或驾驶员已变道,会向混合动力车辆控制 ECU 传输加速请求信号以达到设定车速。接收到此信号后,混合动力车辆控制 ECU 会控制发动机、MG2 和 MGR* 原动力以执行加速控制。

停车控制功能
车距控制模式期间,如果前方车辆停止,则前向识别摄像机会在计算停止车辆所需驱动力的同时保持适当车距,并将驱动请求信号发送至混合动力车辆控制 ECU 和防滑控制 ECU。混合动力车辆控制 ECU 和防滑控制 ECU 接收到此信号时,会控制驱动力并停止车辆。
此时,防滑控制 ECU 输出刹车灯点亮请求信号以提醒后方车辆。
不论车距控制开关预设的车距如何,车辆停止时将本车与前方车辆的车距设为约 3 m 至 5 m(10 ft. 至 16 ft.)。
车距控制模式期间,如果前方车辆停止,则前向识别摄像机会在计算停止车辆所需驱动力的同时保持适当车距,并将驱动请求信号发送至混合动力车辆控制 ECU 和防滑控制 ECU。混合动力车辆控制 ECU 和防滑控制 ECU 接收到此信号时,会控制驱动力并停止车辆。
此时,防滑控制 ECU 输出刹车灯点亮请求信号以提醒后方车辆。
不论车距控制开关预设的车距如何,车辆停止时将本车与前方车辆的车距设为约 3 m 至 5 m(10 ft. 至 16 ft.)。

停车保持控制功能
停车控制下停止车辆后,混合动力车辆控制 ECU 会传输停车保持请求信号至防滑控制 ECU。接收到该信号时,防滑控制 ECU 激活制动保持功能并保持车辆停止。
停车控制下停止车辆后,混合动力车辆控制 ECU 会传输停车保持请求信号至防滑控制 ECU。接收到该信号时,防滑控制 ECU 激活制动保持功能并保持车辆停止。

起动控制功能
前向识别摄像机通过毫米波雷达传感器总成和前向识别摄像机信号检测到前方车辆再次开始移动时,会在多信息显示屏和抬头显示装置* 上显示信息以促使驾驶员执行起步操作(按下 +RES 开关或踩下加速踏板)。
接收到起步操作信号(通过按下方向盘装饰盖开关总成上的 +RES 开关或踩下加速踏板产生)后,前向识别摄像机传输原动力请求信号至混合动力车辆控制 ECU。接收到该信号后,混合动力车辆控制 ECU 会控制原动力、起动车辆并恢复跟车控制。
前向识别摄像机通过毫米波雷达传感器总成和前向识别摄像机信号检测到前方车辆再次开始移动时,会在多信息显示屏和抬头显示装置* 上显示信息以促使驾驶员执行起步操作(按下 +RES 开关或踩下加速踏板)。
接收到起步操作信号(通过按下方向盘装饰盖开关总成上的 +RES 开关或踩下加速踏板产生)后,前向识别摄像机传输原动力请求信号至混合动力车辆控制 ECU。接收到该信号后,混合动力车辆控制 ECU 会控制原动力、起动车辆并恢复跟车控制。

转向信号联动控制功能
跟车控制期间,如果以约 80 km/h (50 mph) 的车速向超车道变道时操作转向信号开关,车辆将开始初步加速;一旦车辆变道完成,刚开始其将保持此初步加速度,然后缓慢加速至设定车速。
跟车控制期间,如果以约 80 km/h (50 mph) 的车速向超车道变道时操作转向信号开关,车辆将开始初步加速;一旦车辆变道完成,刚开始其将保持此初步加速度,然后缓慢加速至设定车速。
