低配瑞虎8加装原厂360全景（慎点）
关于360全景，买车的时候就想加了，当时4S报价6000元，悲剧的是最后给了钱也没给我装出来，当我去看拆车的时候给我吧后视镜都被拆爆了，真是无语了。
在后来一直心念念，一次在群八群潜水的时候，无意发现一个车友（刚哥、论坛号：一阵风869；有兴趣的可以去看看他的帖子）说能改装原厂的360，可把我激动的。
在后来就是加上了刚哥的改装群，也特别感谢群里的小伙伴们的指点，才有现场的成果。
改装360的配件不少，费用也有点小贵，先不说拆车要拆那么多东西，光费用就直接就能劝退不少车友，哈哈
在后来一直心念念，一次在群八群潜水的时候，无意发现一个车友（刚哥、论坛号：一阵风869；有兴趣的可以去看看他的帖子）说能改装原厂的360，可把我激动的。
在后来就是加上了刚哥的改装群，也特别感谢群里的小伙伴们的指点，才有现场的成果。
改装360的配件不少，费用也有点小贵，先不说拆车要拆那么多东西，光费用就直接就能劝退不少车友，哈哈
改装清单：
1、工具一批（不细说了）；
2、原厂的前后360摄像头；
3、带360摄像头的左右倒车镜总成
4、360全景主机
5、摄像头连接线束（FAKRA接口同轴线）连车机一根，摄像头4根
6、电源线，控制线总线线束
7、绒布胶带，扎带等
1、工具一批（不细说了）；
2、原厂的前后360摄像头；
3、带360摄像头的左右倒车镜总成
4、360全景主机
5、摄像头连接线束（FAKRA接口同轴线）连车机一根，摄像头4根
6、电源线，控制线总线线束
7、绒布胶带，扎带等
工具；还有一些别的没有拍

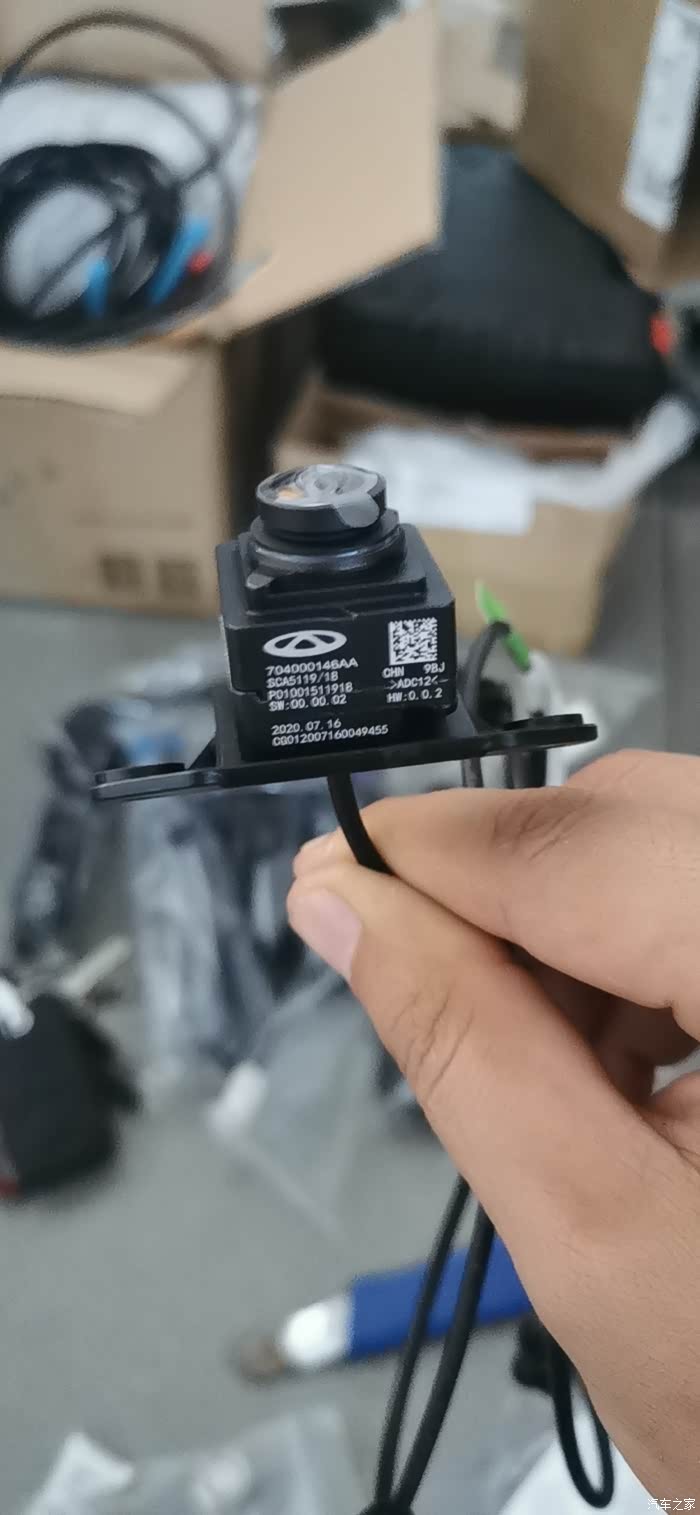

360后摄像头

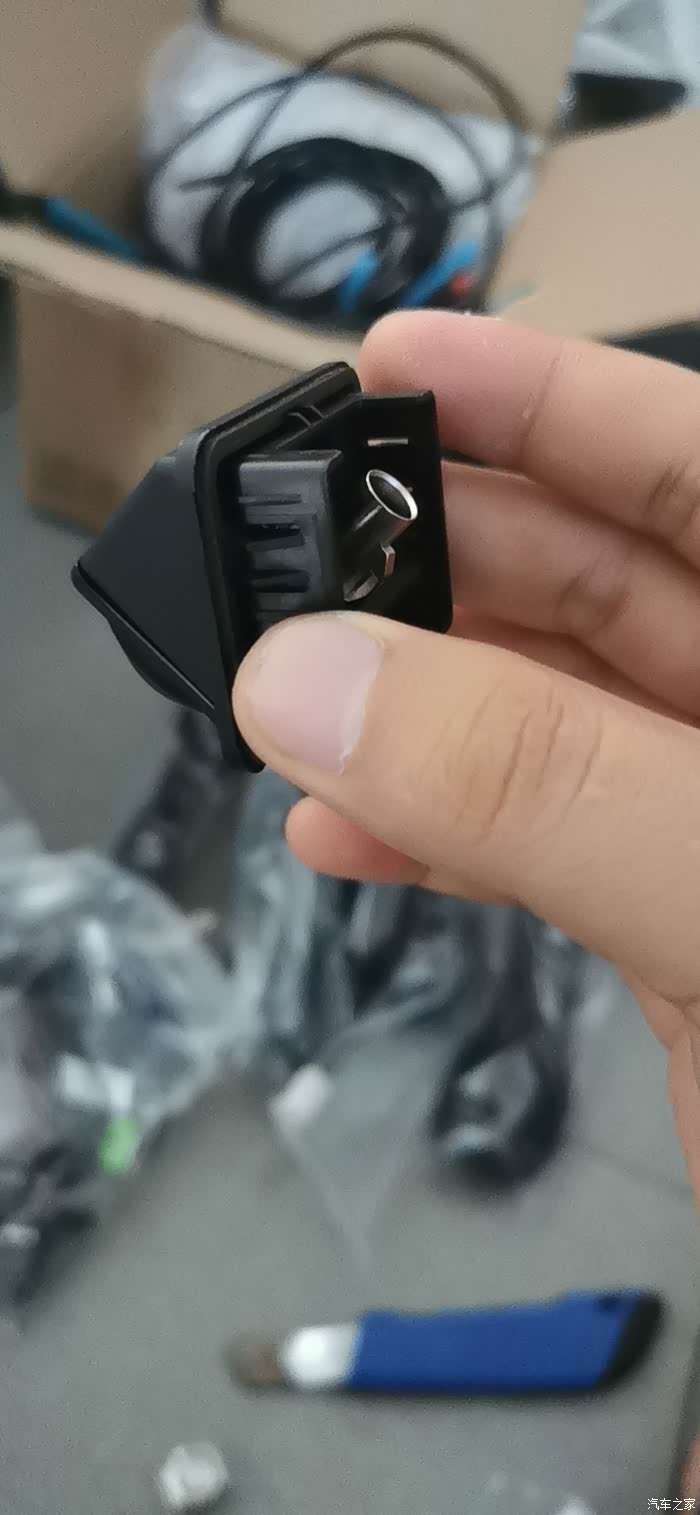

360后摄像头

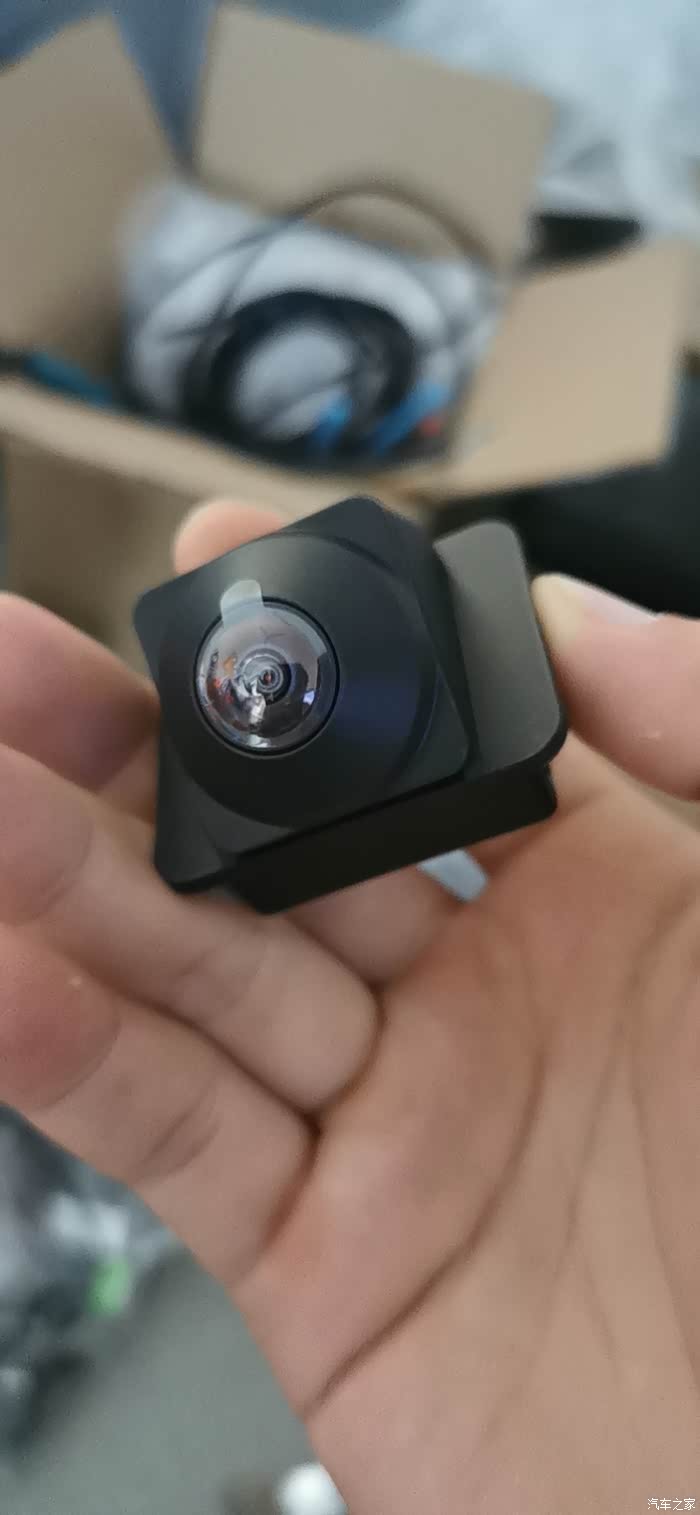

360前摄像头

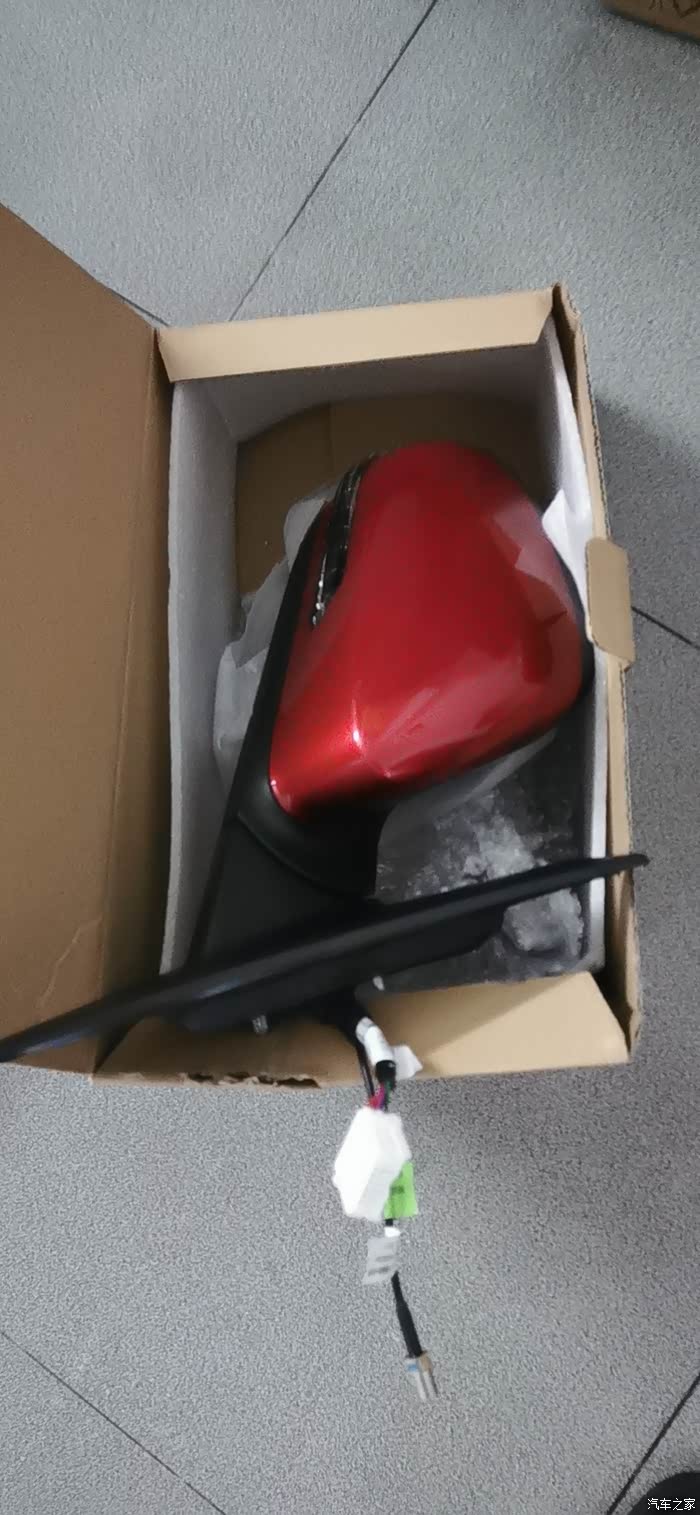

带360摄像头的左右倒车镜

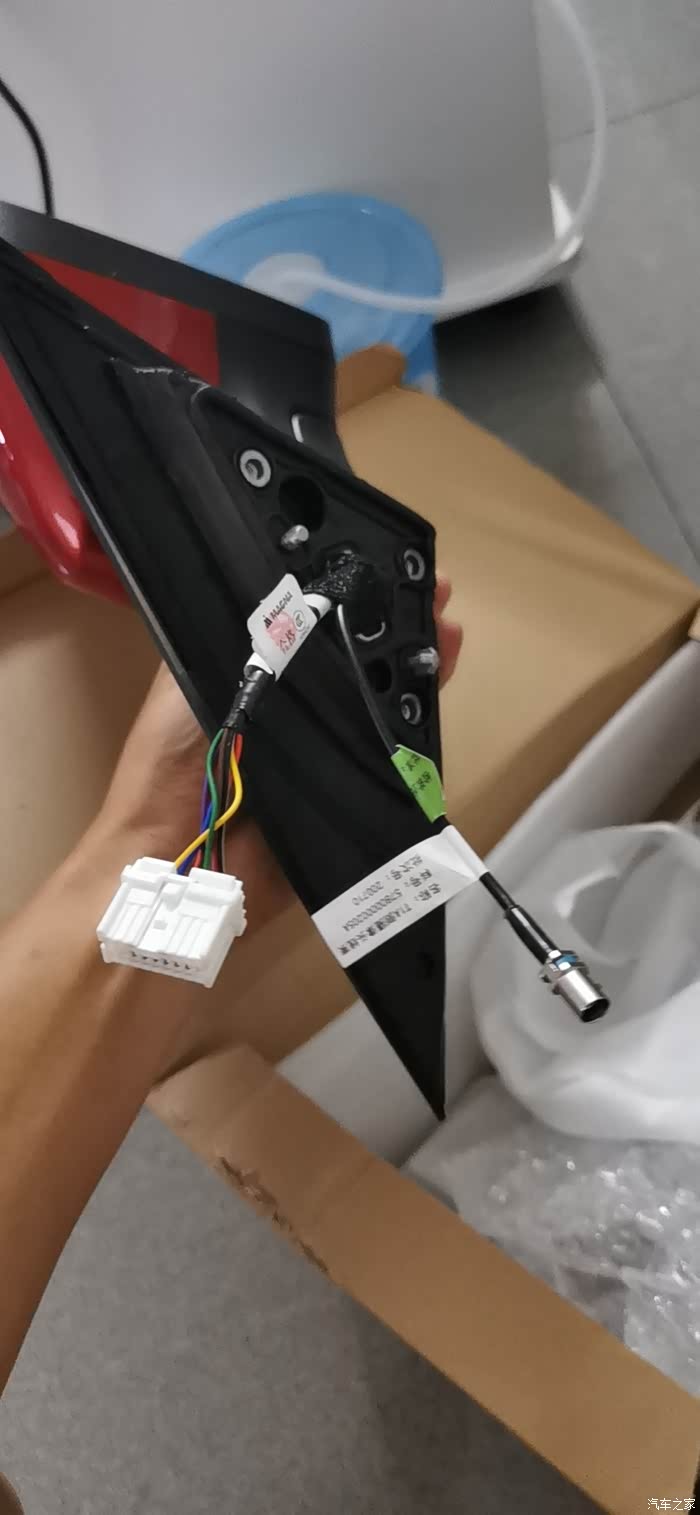

带360摄像头的左右倒车镜
360全景主机
360全景主机
摄像头连接线（FAKRA接口同轴线）
电源线，控制线总线插头
为了避免触犯版规，做了马赛克处理。
打叉是买短了，重新买
电源线，控制线总线插头
为了避免触犯版规，做了马赛克处理。
打叉是买短了，重新买
下面上正文，***
话说到我上一个帖子，跟换好的联网车机，预先连接好与360主机的通讯线（蓝色插头）
线引到副驾驶储物箱后面备用
我先换的左右倒车镜
拆车门螺丝处（驾驶位的这各位置是开工所以没有螺丝）
拆车门螺丝处2
拆车门螺丝处,，底部两个颗螺丝
撬开这款面板，里面还有固定螺丝拆掉
先从底部翘起，沿着四周打开，整着门板就可以拿下来了。打红圈的地方卸掉三个螺丝，换上准备好的360倒车镜
摄像头线从这个穿到副驾驶位
换好的倒车镜连接好接头。
安装后360摄像头
用塑料撬棒去除后门窗顶上长条饰板
用塑料撬棒去除后门窗左右两块饰板
拆除后样子
此处左右固定螺丝卸掉
开关处附近螺丝卸掉，用塑料撬棒沿着四周翘起，取下后门板
拆下的后门板
再拆下尾箱开关
取掉原车倒车摄像头
倒车摄像头的孔要比360摄像头的口小，用美工刀扩口
装上的360摄像头
装上的360摄像头
走好线路
后摄像头线从这里穿线
沿着天花板和abc柱的缝隙塞进去，走线到副驾驶位
装前摄像，需要拆下整个前保险杠
三个套筒的螺丝卸掉，（不是十字的）找不到照片了，凑合的看吧
保险杠顶部的套筒的螺丝卸掉
右打死方向，些掉轮眉两个螺丝，轮眉前面底部和前保险也有螺丝（十字）也需要拆掉，没有拍照，大家自行脑补吧
打开轮眉可以看到固定保险杠的螺丝，拆掉
另一边也是一样拆掉；蓝色部分是一个卡扣，已经被我拆坏了，这个是要翘起的，沿着红色部分温柔撬开，保险杠就可以取下来了
取下保险杠
取下保险杠
取下的保险杠
锥形钻头开口，，准备好的自攻螺丝装上前摄像头，孔都是预留有的。
装好前摄像头
前摄像头可以从这里穿到副驾驶位
前摄像头可以从这里穿到副驾驶位
正好拆了保险杠，给你们看下辅助灯背面的样子
所有摄像头安装好了，走好线路，穿到副驾驶，这个时候我们就开始接线，对接主机了
接线线路图
控制端子线路图（***是面对端子的顺序）
网关（BCM车身控制器）
拆下连接好360的网关（CM车身控制器）线
连接好线路的360全景主机
元征431进入BCM系统
元征431进入BCM系统
元征431进入BCM系统（刷上整车控制码）
刷完配置码后，锁车关电，然后重启车机（长按车机开关键）倒挡测试能不能进入360界面。（黑色是前摄像头没有安装）
安装好后，未标定的效果
安装好后，未标定的效果
安装好后，未标定的效果
360全景的标定
标定前画面
标定前画面
标定后画面
标定后画面
测试一下障碍物
测试一下障碍物
测试一下障碍物
测试一下障碍物
最终成像
最终成像
实际整体图像还不是调整的很好，室外场地，当时的风有点大，标定布有点飘。
最后总结一下改装的心得吧，总之走了不少弯路，波折颇多，作业就没法体现出其中的心酸了。最终能改出来，实在是对我努力给予的最好答卷了。
感觉还有遗漏的，后面想想补充了。
最后再次特别鸣谢刚哥、杨大，及群里指点的小伙伴们。
最后总结一下改装的心得吧，总之走了不少弯路，波折颇多，作业就没法体现出其中的心酸了。最终能改出来，实在是对我努力给予的最好答卷了。
感觉还有遗漏的，后面想想补充了。
最后再次特别鸣谢刚哥、杨大，及群里指点的小伙伴们。
[ 本帖最后由 政哥2276 于 2020-10-19 22:43:55
编辑 ]
