比亚迪全新一代唐（唐二代）多媒体中控车机DiPad拆解介绍
在把DiPad改插卡式失败以后，发现大家对DiPad的内在比较感兴趣，那么我就这个全网第一拆吧！
此次拆解的为我从闲鱼上所买的拆车件，并非车上自带的，不过经过对比，硬件是一样的。
第一步:拆掉DiPad支架的装饰外壳(以拆车件为例，这里就不展示图片了)
第二步:拆掉支架的固定螺丝
此次拆解的为我从闲鱼上所买的拆车件，并非车上自带的，不过经过对比，硬件是一样的。
第一步:拆掉DiPad支架的装饰外壳(以拆车件为例，这里就不展示图片了)
第二步:拆掉支架的固定螺丝
左右合一颗螺丝
第三步:拆掉尾插

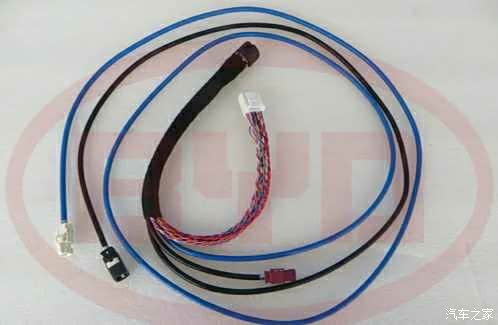

这一根线可不便宜呦，我没舍得买

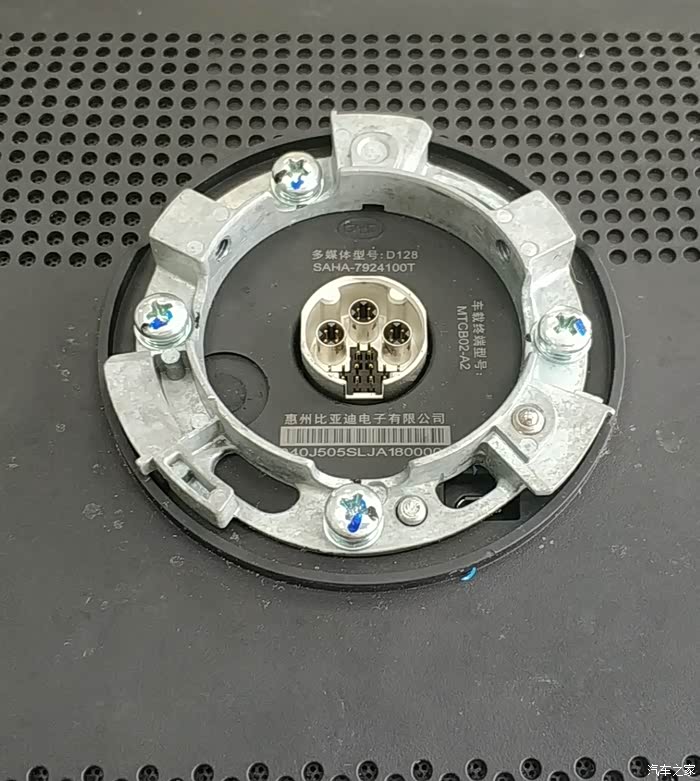

第四步:正式拆解DiPad，把背部的4颗固定螺丝拆掉，并拿掉支架
支架的4颗螺丝
第五步:拆掉橡胶塞里面的螺丝

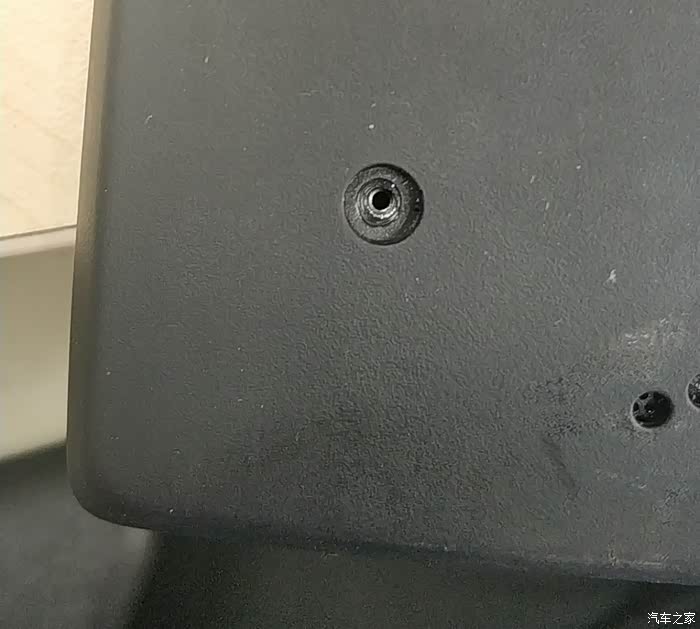

橡胶塞后面藏的螺丝

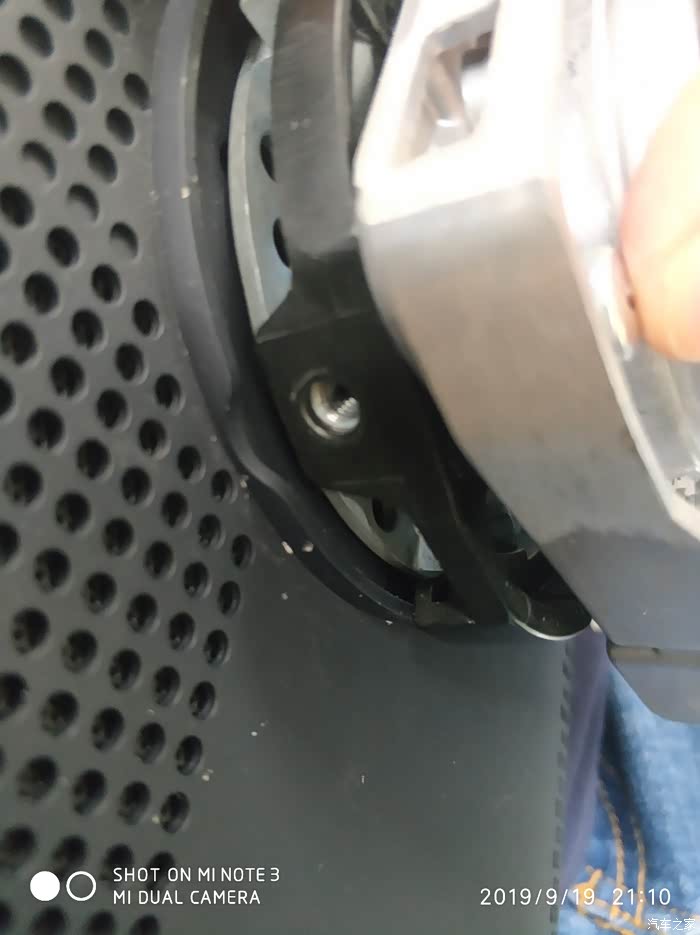

第六步:用工具撬开外壳
现在DiPad的后盖就拆掉了，露出了庐山真面目。
打开后盖
第七步:热风枪吹屏幕，并小心撬开屏幕（这一步技术活，动手能力差的请止步，否则你将注定花费大价钱维修）

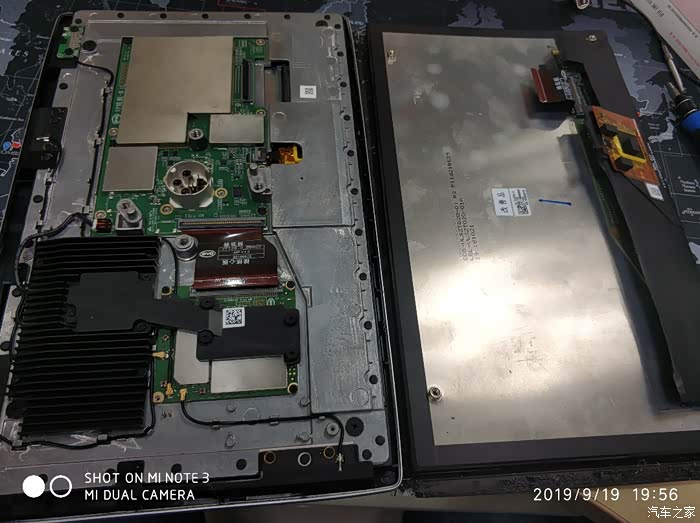

现在的DiPad已经完全拆开了。

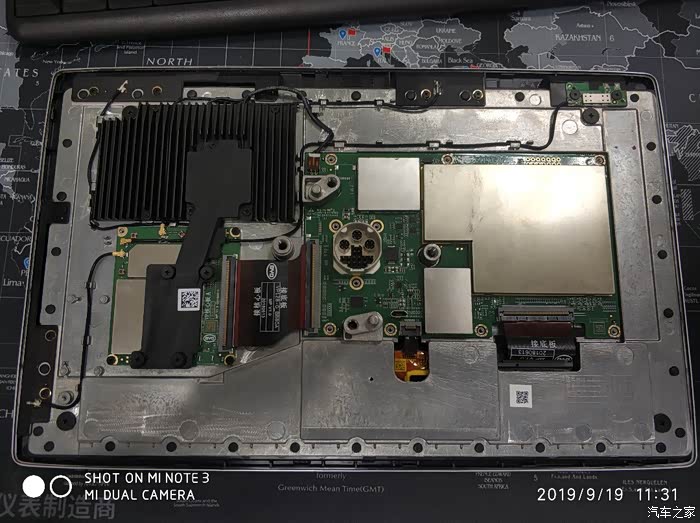

中框+核心板+散热器+底板+液晶屏
上面是拆解过程。
………………………………分……隔……线………………………………
下面详细介绍一下里面的构成
DiPad由6大主要部分构成:屏幕、中框、核心板、底板、散热器、4个天线。
1、屏幕采用的是精工的型号为:COG-VLSZT020-01显示屏
………………………………分……隔……线………………………………
下面详细介绍一下里面的构成
DiPad由6大主要部分构成:屏幕、中框、核心板、底板、散热器、4个天线。
1、屏幕采用的是精工的型号为:COG-VLSZT020-01显示屏
屏幕标识
液晶屏和逻辑板
触摸屏处理器及接口
2、中框为:铝制支架加塑料边
框，铝制支架保证了强度，塑料边框不会遮挡信号。
铝质支架和塑料边框
3、核心板打开屏蔽罩后可以看到:
处理器为高通MSM8953(俗称高通骁龙625)，
存储芯片为:KMBX6001BM(三星3GB LPDDR3运存+32GB eMMC 5.1闪存芯片)
电源IC为:PMI8952+PM8953
陀螺仪为:MP65 017LC1(功能为:控制屏幕方向，判断车倾斜角度等)
安全芯片为:XDJA SSX1207(云服务安全芯片)
陀螺仪+安全芯片
4个射频口分别是:GPS、WIFI、4G、蓝牙
4个天线接口功能
4、底板:由于有个大的屏蔽罩我无法打开，无法得知里面有什么芯片，就无法向大家介绍了，就介绍下外围可见的芯片吧。
音频:AD2425的音频方案，用于与功放双向传输数据及控制信息
视屏:全景视频传输方案
eSIM:存储ICCID信息的存储器，替代传统的SIM卡。
底板主要芯片
5、散热器一端是铝质导热片，经过热管把能量传递到陶瓷导热片，陶瓷导热片把热量传递到散热铝片上，从而被动散热。顶部的两根电线并非风扇的电源线，疑似温度感应的导线。
散热器外
铝质导热片及热管
陶瓷导热片
6、天线有4个，分别是:GPS天线、WIFI天线和蓝牙天线、4G的主、分集天线。
GPS天线和WIFI天线
4G主天线和分集天线
时间和能力有限，就介绍这么多吧！
