2020款欧蓝德首改-不同于2019款之前的加装导航主机USB延长线方案
2020款欧蓝德导航主机和2019款之前（包括19款）的区别
2019款之前的，包括2019款，车载导航主机是阿尔派提供的主机。但是2020款的欧蓝德的导航主机更换成了湖南索菱品牌，因为2020款的主机集成了网络功能，所以供货商变更了。
19款的主机背后是留有一个接口，用来无损对插安装USB延长线，延伸到副驾前面的储物箱里的，这样就不用在中控面板前面总是打开着一个小盖子，插着U盘来听歌了，面板看起来就很整洁美观。可是2020款的主机由于设计功能不同，背后是没有预留的空白插口来对插USB延长线的。
19款的主机背后是留有一个接口，用来无损对插安装USB延长线，延伸到副驾前面的储物箱里的，这样就不用在中控面板前面总是打开着一个小盖子，插着U盘来听歌了，面板看起来就很整洁美观。可是2020款的主机由于设计功能不同，背后是没有预留的空白插口来对插USB延长线的。

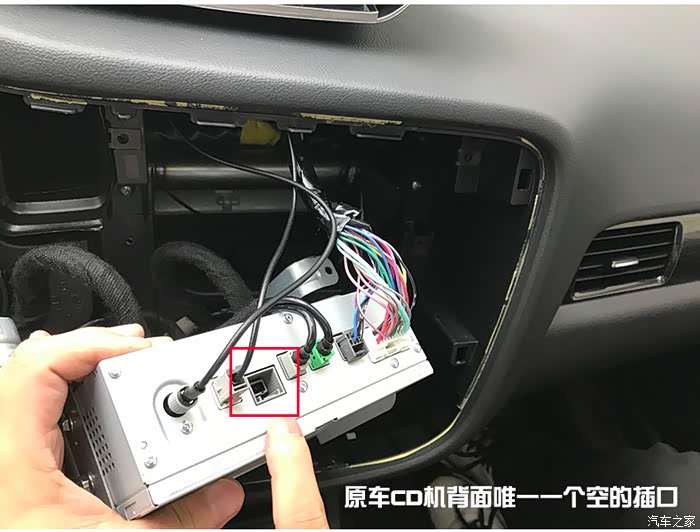

这就是2016-2019款欧蓝德主机背后的预留空白的USB接口，可以直接在网上购买对应插头的USB延长线无损对插。

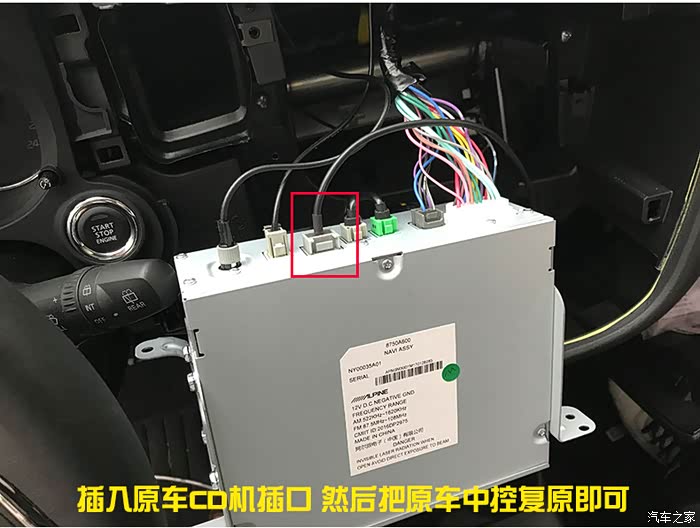

对插以后直接把线头放到副驾储物箱里就可以插U盘了，这样中控面板那里就不用开着盖子插U盘了。

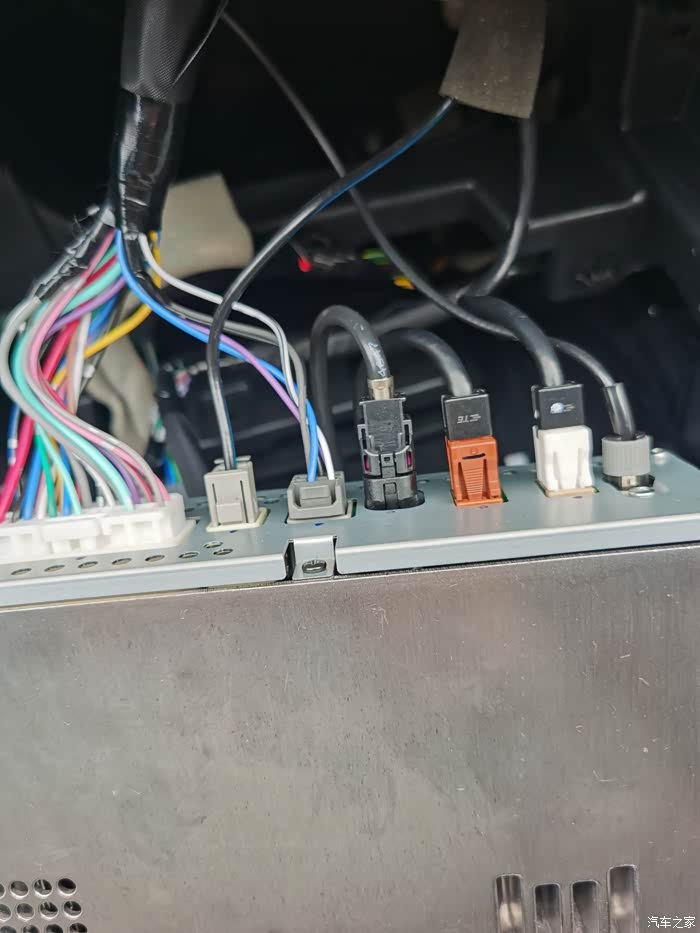

这是2020款欧蓝德导航主机背后插线的样子，和19款是不一样的。没有预留的空白插口。那根橙红色的插线，就是USB的插线。而且全部插线之中，只有这一根是USB功能的插线。要想改装USB接线，只能从这一根线想办法入手。
可以从线束上面看到USB2.0的标识。

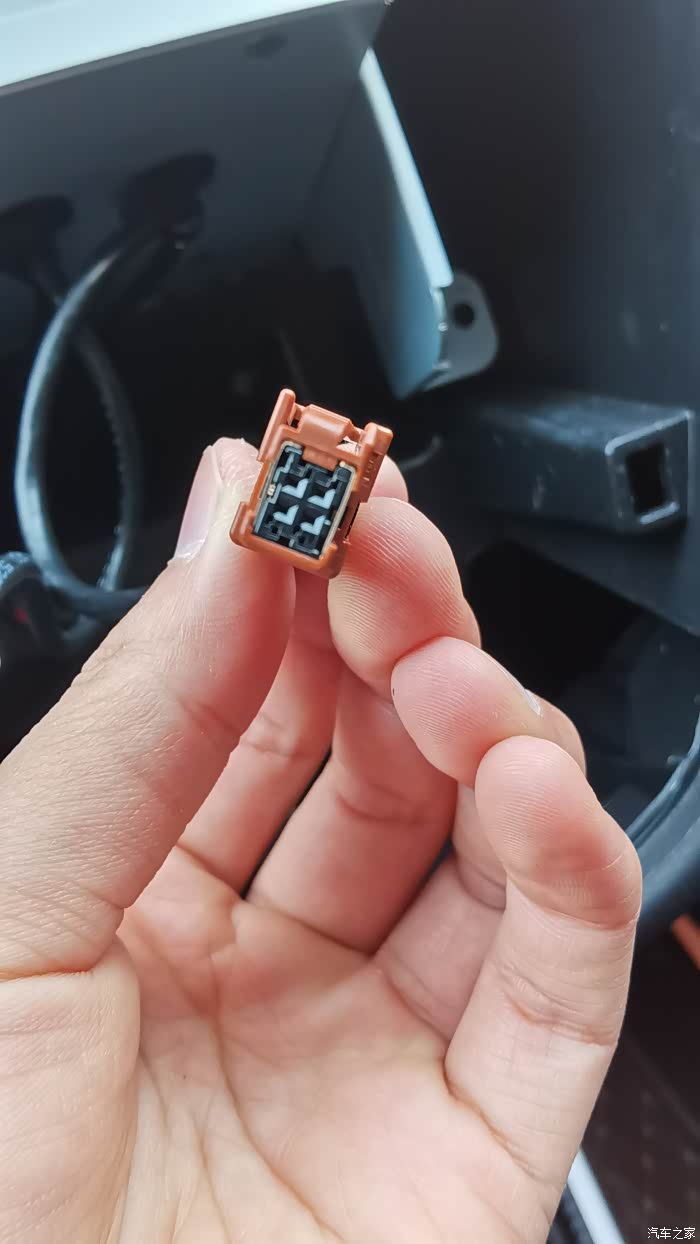

线头设计的造型比较特殊，基本上市面没有这样的插头可以另配

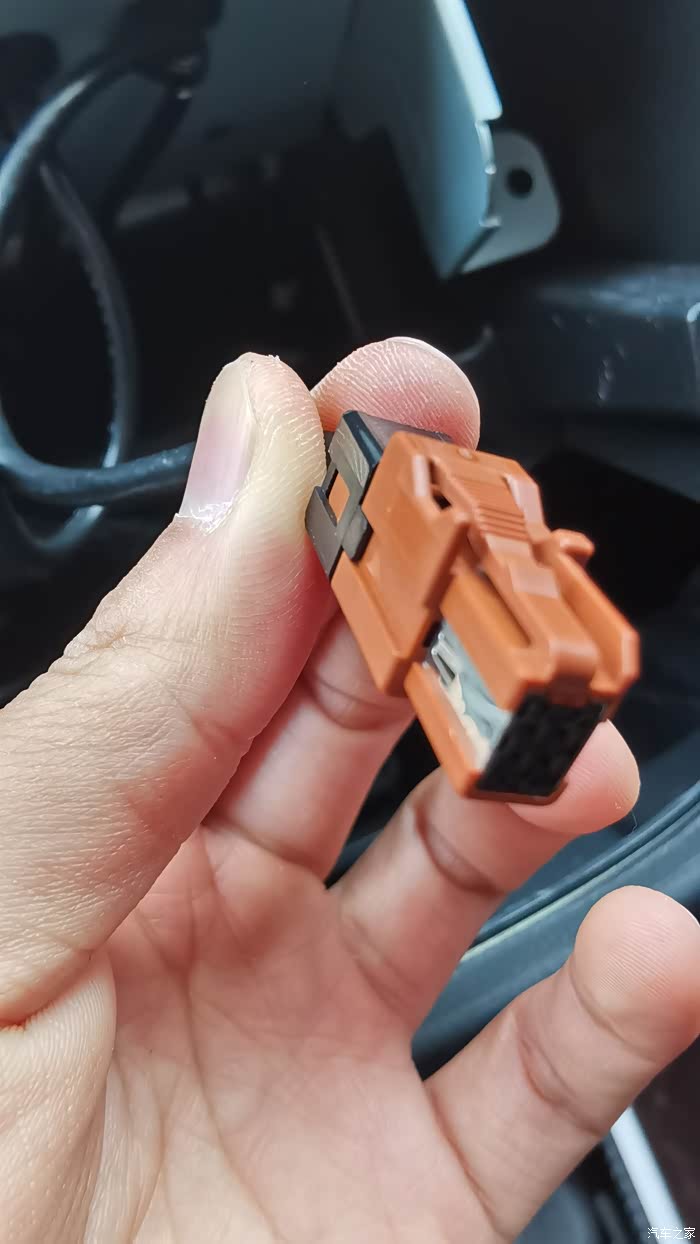

四针的USB插头。
改装思路
按照以往的线束改装思路，一般都是找对应的同型号，同形状的插头改造好线路以后，插回原来的插口，来实现改装效果。可是我在网上找了好长时间，都没有这种形状的插头，虽然有通用的四针USB插线，但是总感觉尺寸或者插头固定卡扣方面可能存在不合适，不配套的情况。
所以，暂时在线束上面，无从入手，再想想其他的办法，接着往下继续！想办法！！！
所以，暂时在线束上面，无从入手，再想想其他的办法，接着往下继续！想办法！！！
撬开前面板以后的样子 就是屏幕，空调控制面板那一面的面板可以先拿下来
拔掉屏幕上的插头，面板上的那个USB插头，空调面板线束插头，ECO 双闪按钮的插头以后，将前面板拿下来
这是背面的标签 湖南索菱出品 红色的就是导航主机背后那个红色插头所对应的导航面板下侧那个USB插口的插头 白色的是屏幕图像插头
拿下前面板以后，可以发现，对应着面板上USB插口的背后的这个位置，可以有个思路了
就是从图中圈着的地方可以从护板缝隙里看到，USB插口对应的四个焊点。既然线束无从下手，那就从焊点入手吧。
改装操作简单粗暴
将空调控制面板模块取下来 很简单 4个螺丝卸掉就可以了
再把中间那个双闪 ECO按钮的模块卸下来 简单 2个螺丝卸掉就可以了 注意 还有卡扣固定
这样才能把电路板的背板护板给卸开，因为侧面有一颗螺丝被双闪 ECO模块挡着 所以必须拆掉它们，才能卸掉那个侧面的小螺丝，才能拿下铁护板，完全的看到USB插口的触点
就是这4个触点 从这4个触点想办法。
这是原车的USB那种插线对用的插头标识 上面的两脚是从左到右是 2和 1
下面的两脚从左到右是4和3 这个就留给以后的大神或者商家来造出来配套的对应的无损对插的插头转接来解决USB延长的问题吧。 这也算是前人开路了吧 哈哈
既然原车线束没办法改动，也找不到配套的成品来改造线路。那就直接点，在触点上加焊一条USB母头线，来起到延长USB接口的作用吧。
在家里找到一根电脑上用的USB延长线，线材很好，带干扰屏蔽层 带铜丝接地 留好长度 剪断，为了改装事业献身了！可以看到USB线是四根线材 红 白 绿 黑 这就是对应的那四个触点的接线。
焊好的样子 从外向里依次为红 白 绿 黑，这个顺序不能错！
虽然不太好看 但是很稳固 去外面修手机的地方 老板人很好 收了我2块钱。 USB线上的接地铜丝都给我做了接地处理 很到位 专业！！！线头一定要向上，因为随后还要加盖那个铁护板，下面就没有缝隙了，只能从上面出来线。
虽然不太好看 但是很稳固 去外面修手机的地方 老板人很好 收了我2块钱。 USB线上的接地铜丝都给我做了接地处理 很到位 专业！！！线头一定要向上，因为随后还要加盖那个铁护板，下面就没有缝隙了，只能从上面出来线。
盖好电路护板的样子
这样就算是延长了 那一头就可以放进副驾驶前面的储物箱里，对插U盘了。
这个就是红 白 绿 黑的意思 大家知道为什么是这个顺序焊接就可以了 USB插口一般绝大多数都是这样的接线方式。
把插U盘的那一头 塞到储物箱里就可以了
先在车上插好线束，试一下。完美，改装成功！
把线束都插好，卡扣按回去，复原以后，再试一次，没问题！
清爽了 对于强迫症车主来说，中控面板终于不用耷拉着一个小盖子，插着凸出来的U盘来听歌了。整洁了，就舒服了！哈哈
总结
试了一下，原车面板的USB插口在改造以后，是可以充电，但是不能读取U盘了。储物箱里的延长线那一头可以读取U盘，也可以充电。应该是由于这样的加焊属于串联，有些功能不能兼得了。反正对于我来说，目的达到了，就是不用再开着小盖子听歌，就可以了。至于充电，我用点烟器的车充就可以。CARPLAY我不用，因为连接麻烦，导航我直接手机支架上用手机导航。所以这个串联导致的小插曲，不会影响到我。希望今后商家或者车友能做出鱼和熊掌兼得的好方案吧！
方案其实也很简单，就是拆下前面板来，把电路板的护盖打开，在原USB插口背后位置的四个触点加焊一条USB母线就可以了。2元钱带来的快乐，不香吗？哈哈
方案其实也很简单，就是拆下前面板来，把电路板的护盖打开，在原USB插口背后位置的四个触点加焊一条USB母线就可以了。2元钱带来的快乐，不香吗？哈哈
