1.4 MT GLS K2升级之  ———   DVD导航 + 倒车影像 + 车载电视   DIY

（高清大图  全程直播 ）

…  …  …  …  …  …  …  …  …  …  …  …  …  …  …

      自 升级高配CD(点击进入) 和 四门隔音 音响升级(点击进入) 后，我的K2音响效果一下上来了，杠杠的！

      为赶个时髦，趁“双11”店家打折之际，果断下手，网购了DVD导航一体机（附送倒车影像），同时秒杀了车载电视。货到手后，赶个天气晴朗的双休日，动手安装！

     上图 ……

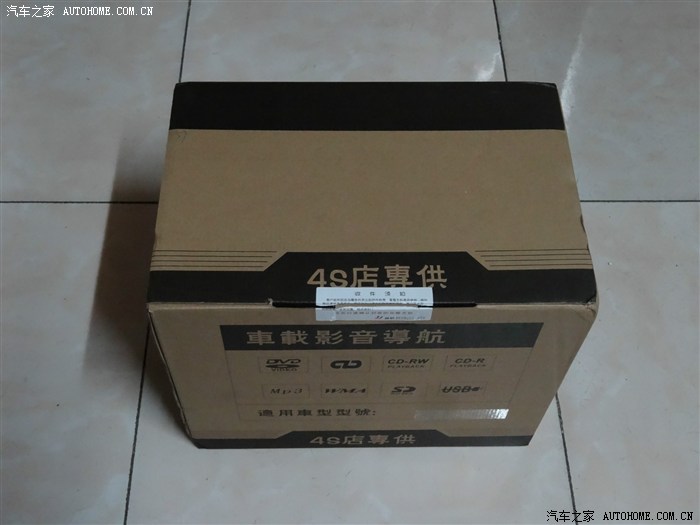

     网购的DVD导航一体机。

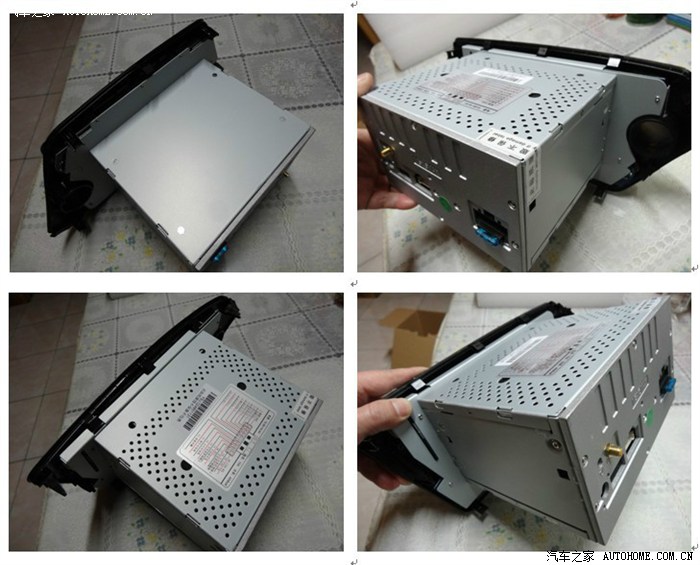

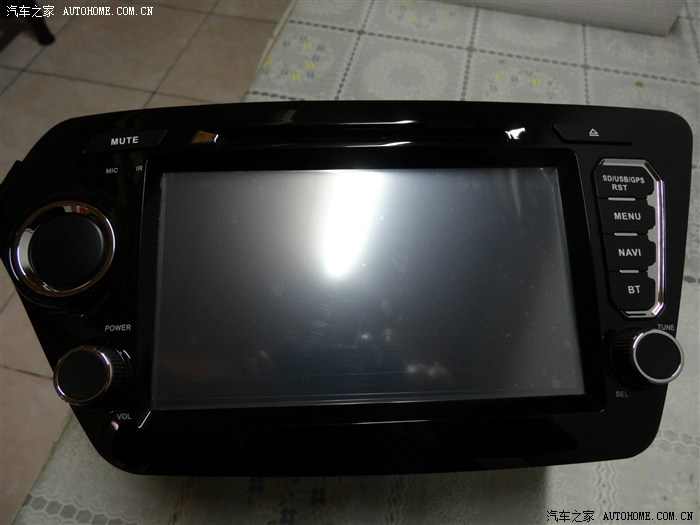

    导航面板及四面图。

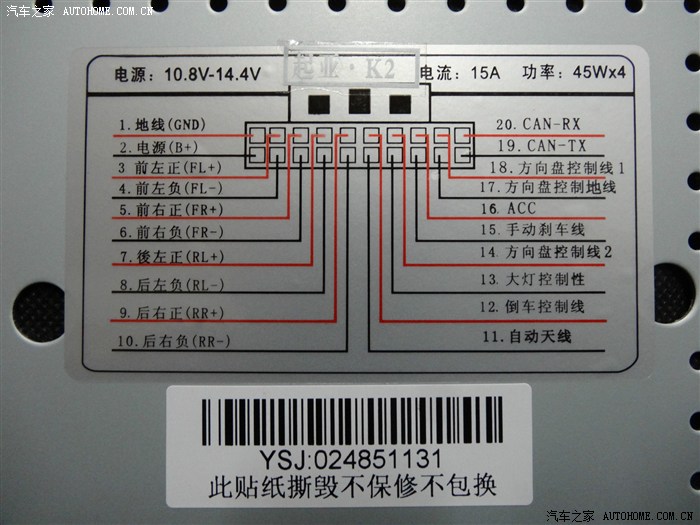

    导航机接线图。

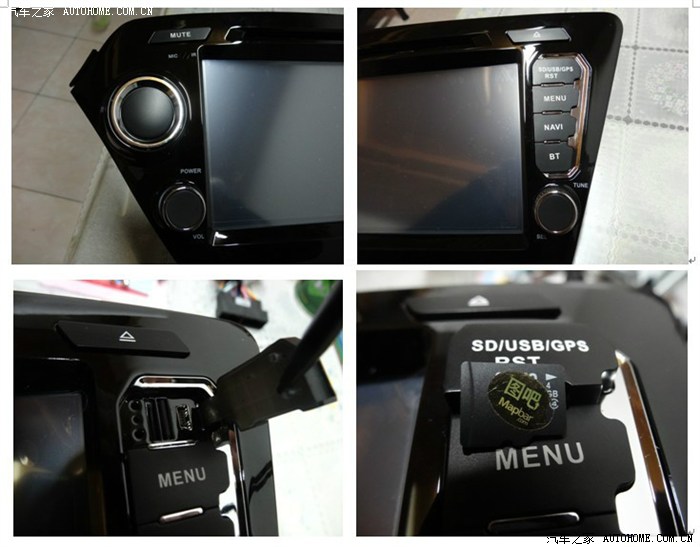

    导航机配的图吧导航系统（现用的在网上下的破解版凯立德最新系统，绝了！）

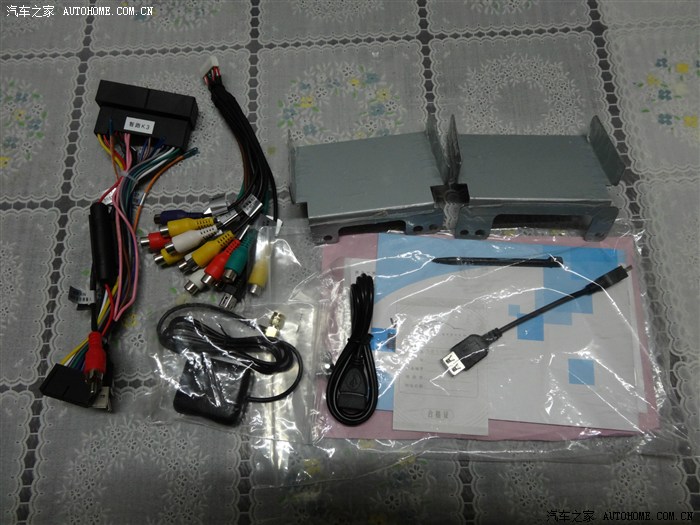

    导航连接线。

    倒车影像系统配件。

    车载电视系统配件。

    着手安装 ——

    先撬下原CD面板，拆下CD机（具体步骤见本人《升级高配CD》贴），并将接原CD机地线的那个支架铁片掰直（见下图后二幅图）。

    先组装车载电视系统的天线（自制的连线图）。

    将车载电视的天线放右前档上方檐内。

    再掰开右边A柱的橡皮条。

   拆开A柱挡板，天线沿A柱下来。

    导航的GPS接收头粘这位置（你想放哪就放哪，只要线够长）。

    拆开副驾边版，天线穿过，走至手套箱内，GPS线穿过走至导航区后。

    车载电视盒就放手套箱里。将相关接线接好后，需连接DVD机的连线穿过手套箱至导航区后。

    将原车接线与导航接线相连。

    将车载电视盒的正负极分别于导航接线（需提前引出接线）相连，接头处套上热缩管套。

    将电视盒的AV输出线与导航的AUX输入线相接，并作绝缘处理。

    导航机接线图。

    将导航后面接线插好，用不上的插头、接线柱之类全部做绝缘处理。

    预留一个USB接头（随机附送的延长线），放手套箱内，便于读U盘用（可放网上下的高清电影）。

    下面开始安装倒车影像系统（自制的接线图）。

    连接倒车视频输入线和倒车控制线，分别作绝缘处理。

    撬开左驾驶座挡板，将倒车视频线从方向盘下穿过，再过左挡板。

    导航后端各类接线接好的样子。

    倒车视频线从这塞进去，沿边板一路走至后排座椅。

    拆下后座椅和靠背（用12号套筒扳手，拧下几颗螺丝，掰出来就OK了）。

    卸下右下角这块挡板（不用全卸下，拧下这2个螺丝，掀起能过线就行了），视频线从里面穿过。


    视频线从后靠背板边穿过，直达行李箱。

    视频线从行李箱内板穿过。

    视频线再沿车尾灯线走。

    拆下后箱盖内板。

    视频线走至倒车灯处。

    拆下左牌照灯。

    将牌照灯炮取下，插进摄像头灯座内，粘上防水垫圈。

    再装上摄像头（集成牌照灯在内）。

    下图右上角的这个就是倒车灯（红线正极，黑线负极）。

    先拔下车尾灯电源接线， 取下倒车灯座，拔出灯泡。

    将视频线端红线和摄像头电源线端的红线拧在一起，缠上倒车灯的正极接线柱（从后面捅出来）。

    将摄像头电源线端黑线缠在倒车灯负极接线柱上。

    接好线的样子。

   回装倒车灯，插上车尾灯接线。 接好视频接线，做绝缘处理后，将线整理好圈起来，固定一下。

    测试倒车影像（插钥匙置待启动状态，挂倒档）。OK —— 图像效果还是比较清楚的哦！

    装上导航支架，将导航后面各种接线插好，理好后面的接线（捆好放导航机周边空处）。

    推入导航机（悠着点哦）。

    将电视遥控接收头粘这，方便遥控选台。

    总算OK了，测试各项功能看看 （日期时间未校准）——

    开机界面 —— 之一

    开机界面 —— 之二

    开机界面 —— 之三

    电视 —— 不错，有6套节目（央视1、5、13，安徽卫视，睛彩自带的2套，还有调频收音功能）。

    导航 —— 图吧启动中

    导航 —— 定位中，界面看着不很习惯（已换成凯立德的了）。

    收音机 —— 效果不错

    电影 —— 没带DVD碟片，U盘下的韩国电影《假如爱有天意》，效果不错（照片拍的不理想）。

图片已删除

    其他 ——

    …  …  …  …  …  …  …  …  …  …  …  …  …  …  …  …  …  …

    各项功能正常，1308元花的绝对“值” —— 导航1220元（送倒车摄像头，包邮），车载电视88元（含3年收视费，秒杀价，包邮）。

          … …

    各位朋友， 走过路过时留个脚印吧，多谢了 … …
