自己动手给老速腾装脚窝灯~~~~~~
前几天在网上买车用的卡扣时，在那个网店里无意间看到了脚窝灯的连接，４个脚窝灯加上整套的线束非常便意，于事就顺手买了一套脚窝灯，到货后正值今天周未，天气尚可，好吧开始折腾~~~~~~

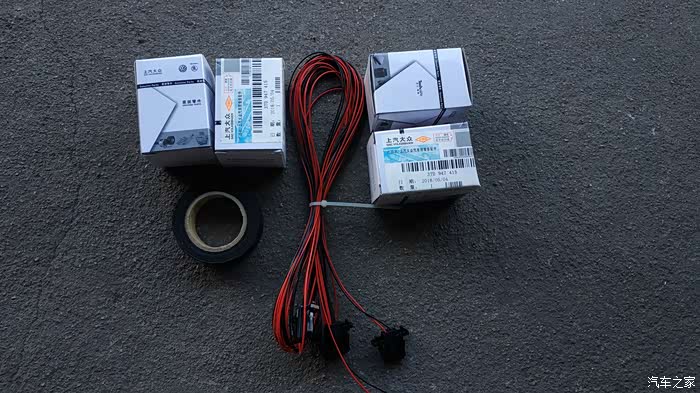

网上买的“脚窝灯套装”包括４个灯、１套线束、还关了半卷胶布，真是太贴心了

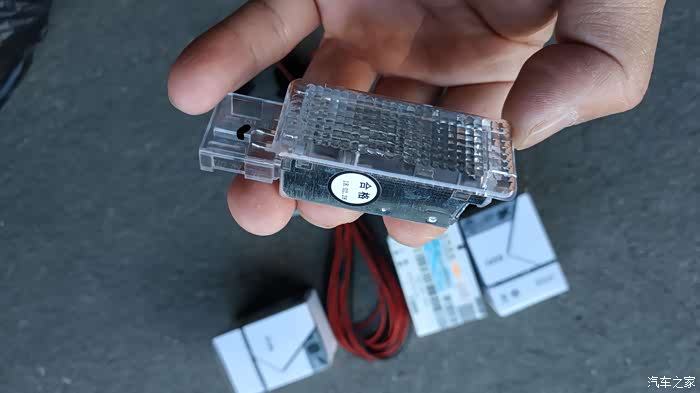

特意买的这种宽插头的灯，感觉更象原车的一些。

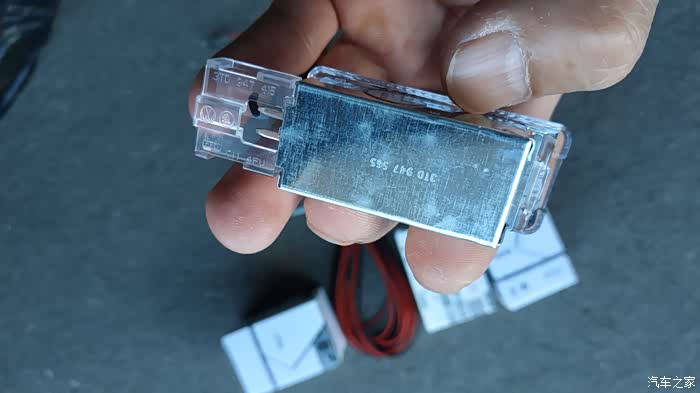

灯的后盖是金属的，看上去散热也能不错。

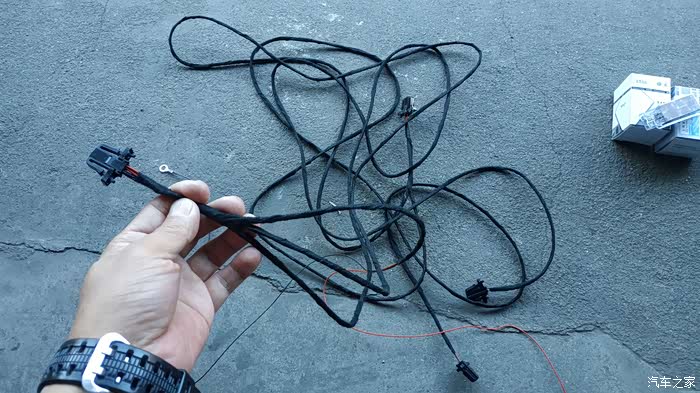

第一步还是缠线束，前几天装胎压时就缠线束，这种不断重复的活感觉真没趣味

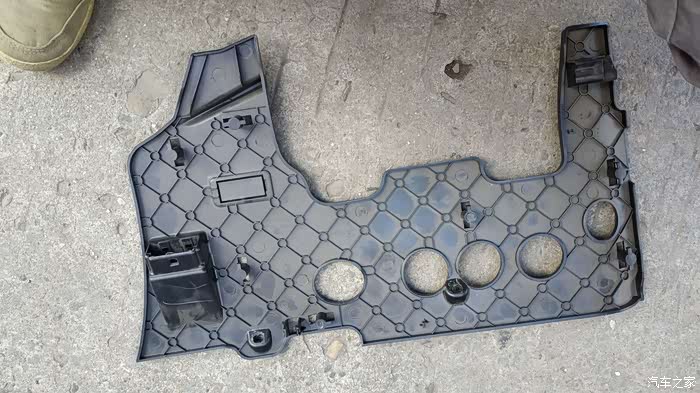

第一个灯的位置，驾驶位的下饰板，可以看到左侧有脚窝灯的安装位，只不过有一个小档板给档上了，用小刀将小档板的链接部位切断就可以了。

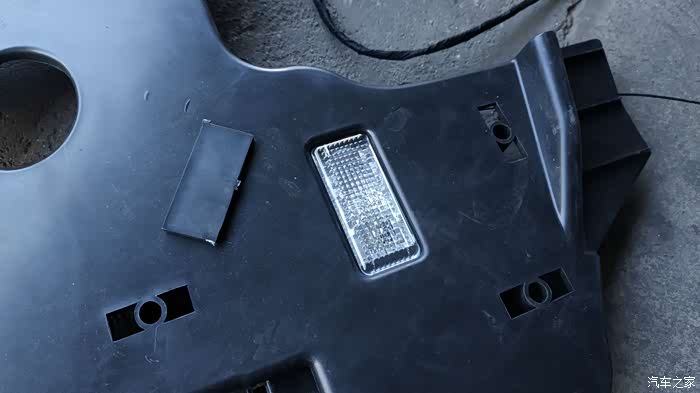

切好了将灯装上，明显明显就是减配了。
背面，灯与孔的大小非常合适。
第二个灯是副驾驶的下饰板。
这个下饰板不是塑料的，是这种硬毡绒的，也没有预留的位置，只好对照饰板上面零件的空隙先画好了再切个装灯的孔了。
切好孔将灯装上，看上去感觉还不错。
从背面能看到用笔画的开孔位痕迹，这个位置一定要选好，否侧灯的后面容易与空调、风扇等零件发生冲突。
开始走线，线速由驾驶位经由中控穿到副驾驶位，为了方便走线，得把机头拆下来。
线束穿好后用胶布将副驾驶位的线束和插头固定好。
然后从地毯和毡垫下面将后脚窝灯线走到前排座椅的下面原座椅接线口处。
从座椅下面的接线口里面穿出来，线基本上就走差不多了。
驾驶位下面的网关线排，中间白色的插头是本次要用到的，向下拉到白色插头上的黑色固定夹，插头就下来了。
将插头的外壳退出来，能看到壳的入口处左右两边各有一个卡子，退壳时要按住这两个卡子才能将插头退出来。
找到插头的第50号插孔，在外侧灰色线的边上，将脚窝灯线束上红色的线束插入50号孔。
看插头的正面，这个插头上有大中小好几次插孔，所以50号孔很容易找到的。
将线束上黑色的地线连接在驾驶位左脚外侧的共用负级连接点上。
线连接完了，先用电脑5053将脚窝灯功能打开。
进入ＶＣＤＳ后选“选择模块”
再选“09中央电气系统”
选“编码控制”
选“长编码帮助”
在长编码帮助中用鼠标点选第21组数字，在下面的Bit0脚部空间灯已安装前面打上勾，然后退出点选执行长编码。
ＯＫ了，脚窝灯打开了。
驾驶位的脚窝灯安装效果。
副驾驶位的脚窝灯安装效果。
后排的脚窝灯是按装在前排坐椅下面的架上的，那里有预留好的安装孔，将线束从架的侧面穿进去接上灯安到孔里就成了，这是安装后的效果。
脚窝灯安装完成后晚间的效果一
脚窝灯安装完成后晚间的效果二
脚窝灯安装完成后晚间的效果三
夜间的整体效果。
这是此次参加作业的全体工具合影。
