1.4t豪华版diy升级rcd510加强版ops已实现(6.17更新）
（已实现虚拟倒车影像6.17更新作业）
网上淘了个rcd510加强版带摄像头的机器。选择510主要是升级音质。还有彩色触摸 大屏显示可以满足小小 的虚荣心。效果还是相当不错，达到预期的目的。

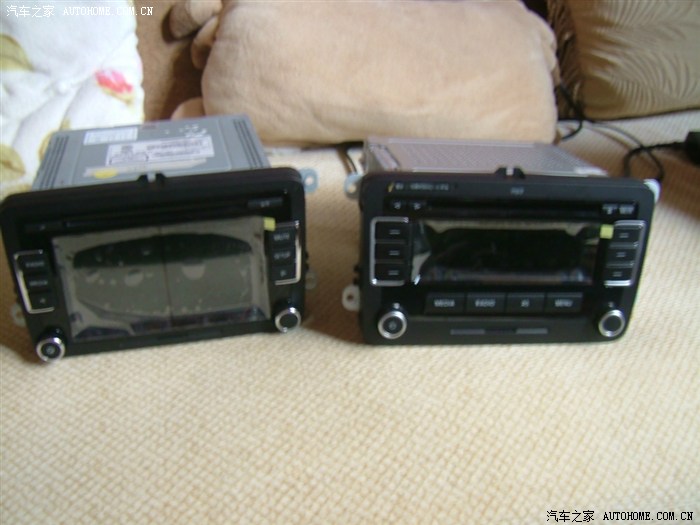

新老机头合影留念，

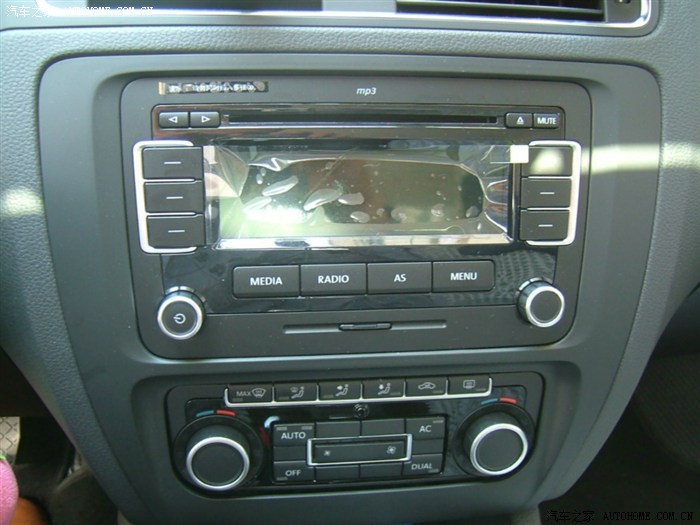

原来的中控样子

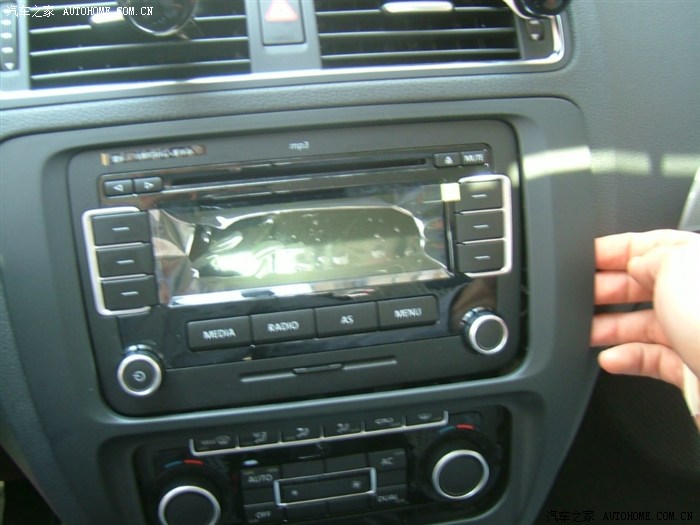

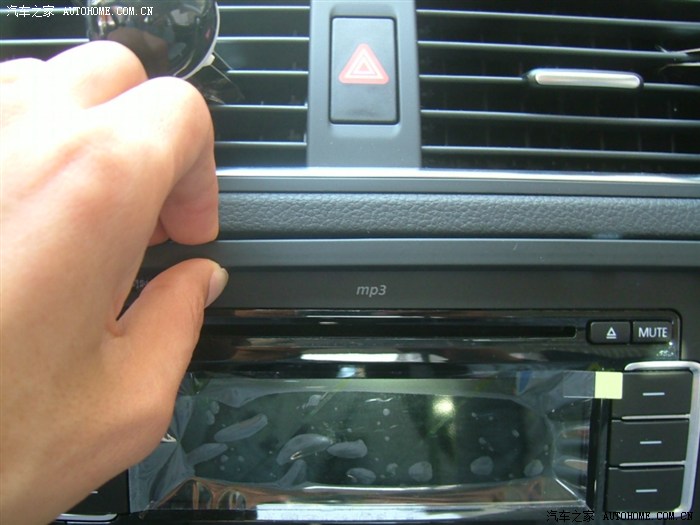

拆面板很容易，直接用手从饰板底部着手

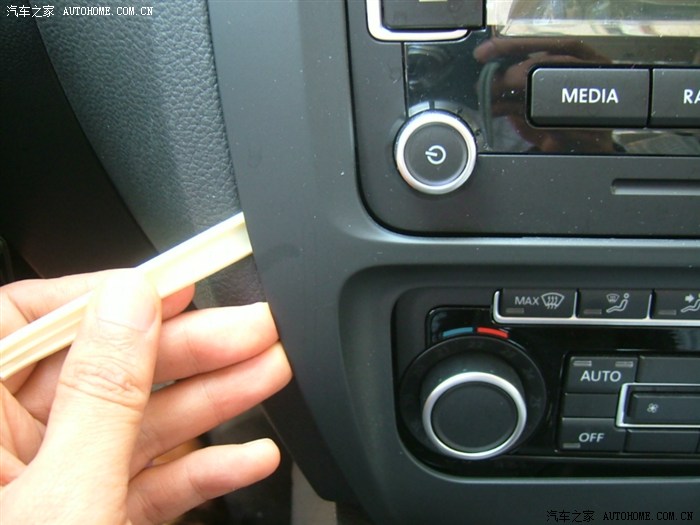

紧密的地方可以借助工具
拆下的面板的背面
拧下四颗固定螺丝。

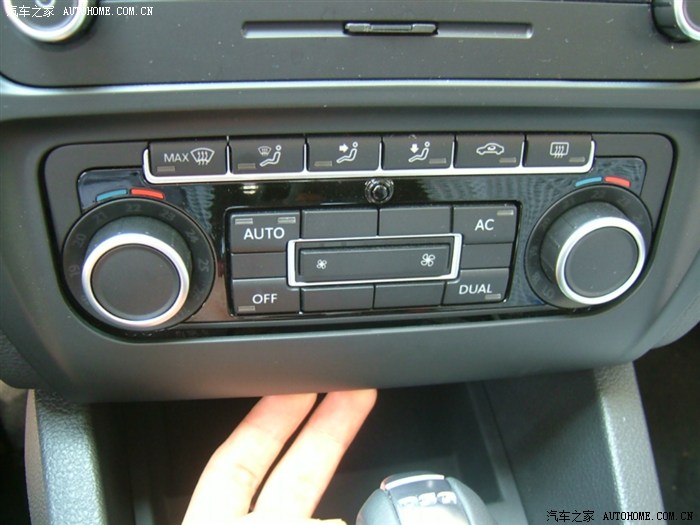

做好对下部空调面板的保护
后面线索很规整
usb线
收音机天线
cd主线插头跟rcd510完全契合不用转接线。
多了个摄像口
双天线口
小改天线的外套，去掉一个。
其他原处复位就可
到底是原厂的完美匹配
一个也不能少元功能都保留
请教懂510的TX帮忙，每次挂倒档会出现rvc不可用，ops不会显示需要怎样设置才行？
在各位tx的帮助下，终于成功完成虚拟倒车影像有图为证 。
今天天气不作美，狂降大雨光线极差，图片质量不行，包涵。

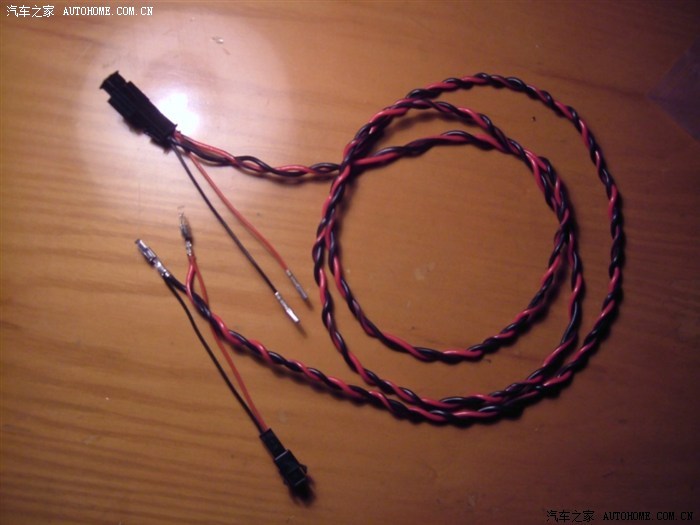

主要是缺这根线，连接510到网关的娱乐信息线。淘的线和针脚，接插件。这是自制的线束。
先换rcd510插头的针脚为自制的线束
在油门上方找到网关插头红色的那个。
里面是个双排20针插头，线束对应插10号和后排的20号。
线束包扎和固定好，插头复原。
同步自动空调信息。
刚试了一下虚拟倒车影像，觉得非常好用，前后有8探头提示距离模拟图像又有警告声音。基本上就不用装倒车摄像头了。终于完成了项大工程，谢谢之家这个交流平台。
引用:
原帖由 czjlf 于 2012-06-03 07:39 发表在 5 楼
你少接了2根线，正确的接线，510的按钮有红光出现的，搜索我的帖子，230mf的，原理一样，要拆空调面板的
2根线是指can线么？原厂插头已有针脚连线了。而且方向盘按钮能控制选曲和音量等功能。

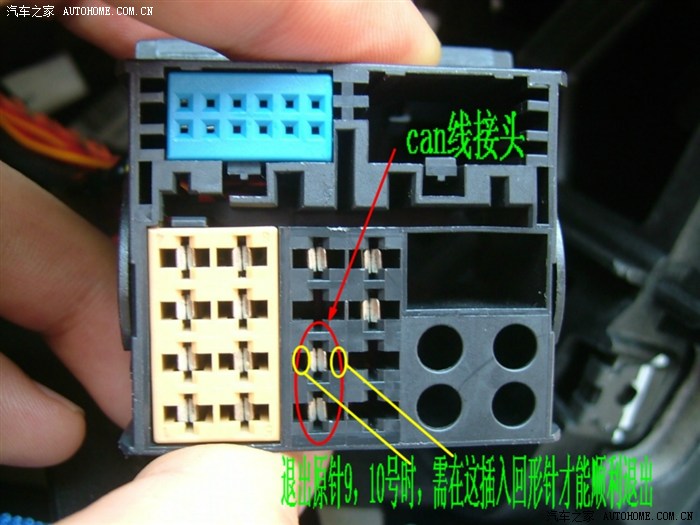

机器接线定义图
原厂插头can定义处已有针脚连接了。
至于按钮灯在打开大灯时有红光背景的
引用:
原帖由 kkndness 于 2012-06-03 05:05 发表在 4 楼
说是要用免破线接网管线和can
借图说话，你是说这根线么？可是原线束已连接主机的can针脚（见楼上视图），是另一端接网关处不对么？
引用:
原帖由 w09288766 于 2012-06-04 20:00 发表在 9 楼
接网关就能实现OPS 接摄像头就有可视倒车
谢谢指点，原以为cd的can针脚已引出，应该接了网关。看样子要重新接网关才行。摄像头等ops成功后再接。
引用:
原帖由 azntuning 于 2012-06-06 00:38 发表在 11 楼
因为这个车没有OPS模块，不装是没有虚拟倒车的
有tx改德赛机头实现ops的。没有添加模块。应该是接线问题。
引用:
原帖由 sammycheung 于 2012-06-08 16:03 发表在 17 楼
豪华版及以上的新速腾原车都自带了8K的倒车模块完美支持OPS的。装了RCD510的只要从RCD510引一条娱乐信息线到网关就可以看到OPS图像了。
这两天抽不出时间，而且这两根还不好找，还有接线端子。完成一定更新作业。
引用:
原帖由 爱你一生J 于 2012-06-08 18:46 发表在 19 楼
少了个它
谢谢，应该是的。
引用:
原帖由 心随风动20123 于 2012-06-08 19:19 发表在 21 楼
我的QQ你要吗？
呵呵，头像太诱人啊，想象很宽泛。
引用:
原帖由 m2n_cn1 于 2012-06-09 01:12 发表在 23 楼
异常的简单，呵呵，我的那个图，说明一切了，不过，你也很NB，RCD510开机，不需要密码的呀~~~
武汉车友3538527 2012-6-11 13:43:26 发表在 武汉车友3538527
能否pmRCD510地址？
自己摸索是个痛苦的过程，成功的喜悦也难以言表的。这就是diy的乐趣，也是个熟悉爱车的好渠道。
楼上的TX的问题我知道的都给你回答。
1。接线方法就是这样的。线的颜色每人的不一样，记住9号接20号，10号接10号就行，最好不破线。
2.我现在还没用5053线进行设置，怎么改编码还没底，现在就是仪表盘显示不了音乐的信息。多功能方向盘切歌和音响键功能一样好用。打算接好蓝牙一起研究开通。
3.配件其实某宝可搜到，需要的话可发给你。线应该0.35的就行，为了其他的通用买了0.5平方的，针脚目前用到的是大二辩两个，ECU端子小母方针两个，免破线接头两个。
4。接端子的方法，是有专用的钳子的。我是用先焊接再用尖嘴钳手工打造的。需要点电工基础。动手能力不强的可以直接淘一套，成品大概40至50元。
5.两接头暂时没用上。网关端原来以为10和20号有插针做了免破接头，结果是空的，不过以后加装指南针会用到。而cd端的免破接头是预留给上蓝牙模块的。
