自己动手，更换富威三代3c版+10款奇骏CD
更换富威三代3c版 10款奇骏CD【功能只有导航、蓝牙、倒车视频（用原车的信号给富威），无行车记录仪、胎压监测功能】，简单够用。
CD为主，富威屏为副，CD可方向盘音制，富威的音频输出给CD（外置插孔插入的方式）。
目的：不是为了改善多少音效，纯粹喜欢CD机及让中控更协调。
P.S.：

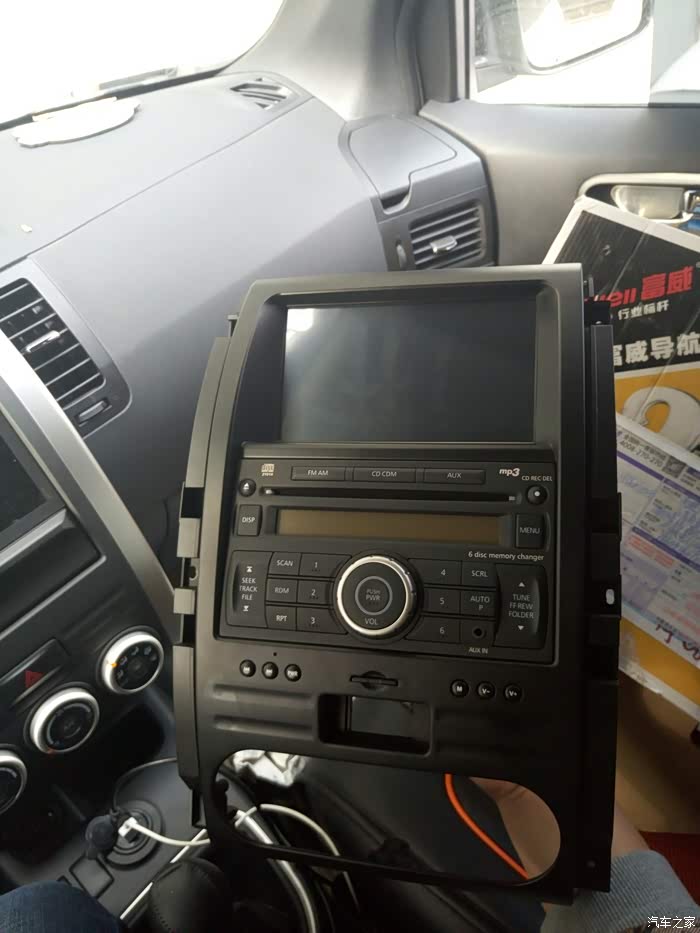

1.车友“珊珊爸”的作业是豪华精装，我这算毛坯简装。
2.这款CD全黑色，个人觉得比那款白色按键的更复古更好看些，纯个人意见
3.补充：老车友的富威3C面板，从重庆买的富威线束，某宝买的10款老奇骏CD（这款CD音质很一般，特别是重音，特别的重，但实在是喜欢这款全黑色的外观）
CD为主，富威屏为副，CD可方向盘音制，富威的音频输出给CD（外置插孔插入的方式）。
目的：不是为了改善多少音效，纯粹喜欢CD机及让中控更协调。
P.S.：
1.车友“珊珊爸”的作业是豪华精装，我这算毛坯简装。
2.这款CD全黑色，个人觉得比那款白色按键的更复古更好看些，纯个人意见
3.补充：老车友的富威3C面板，从重庆买的富威线束，某宝买的10款老奇骏CD（这款CD音质很一般，特别是重音，特别的重，但实在是喜欢这款全黑色的外观）

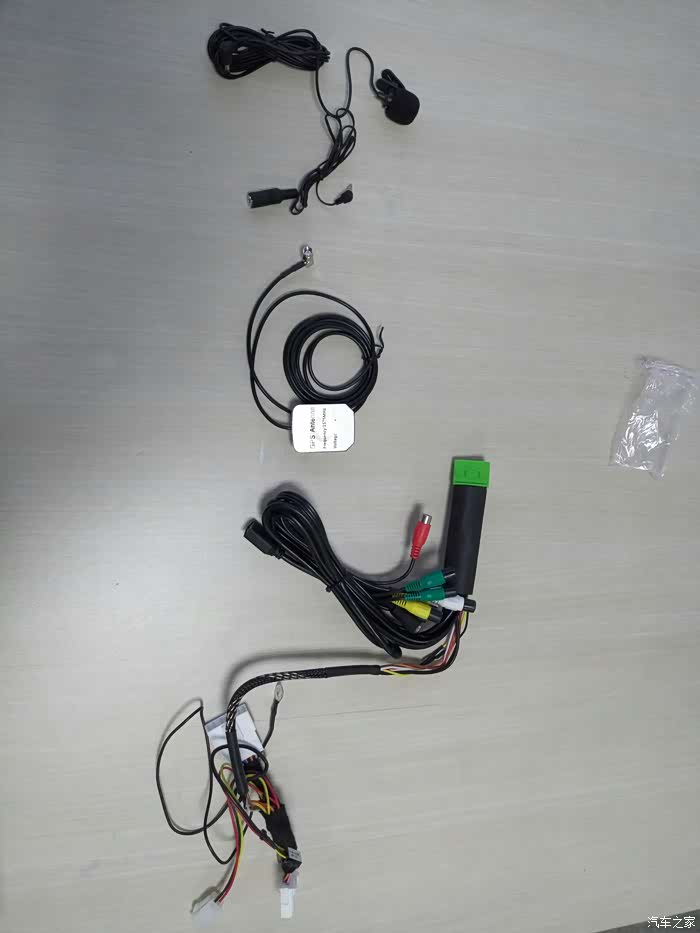

富威线束，含主线、麦克，aux线、gps搜星器及线

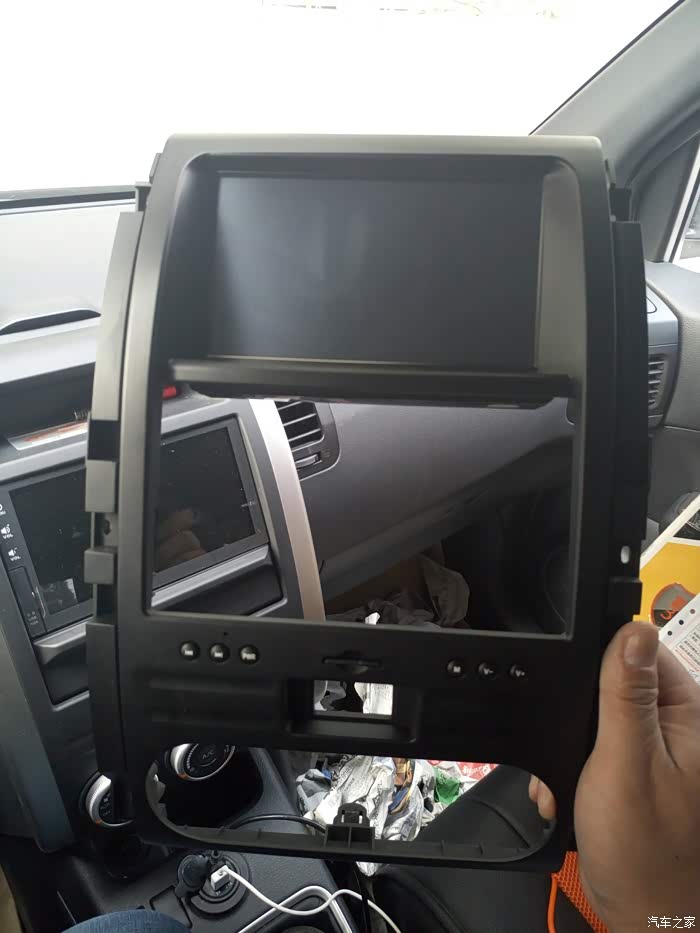

富威三代3c面板
10款奇骏CD
作业：

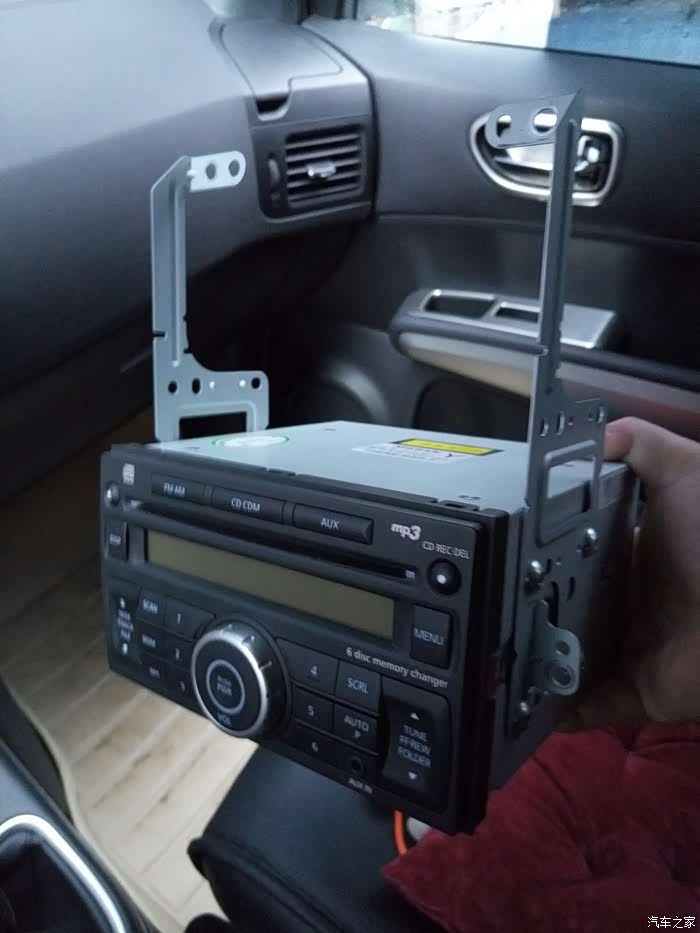

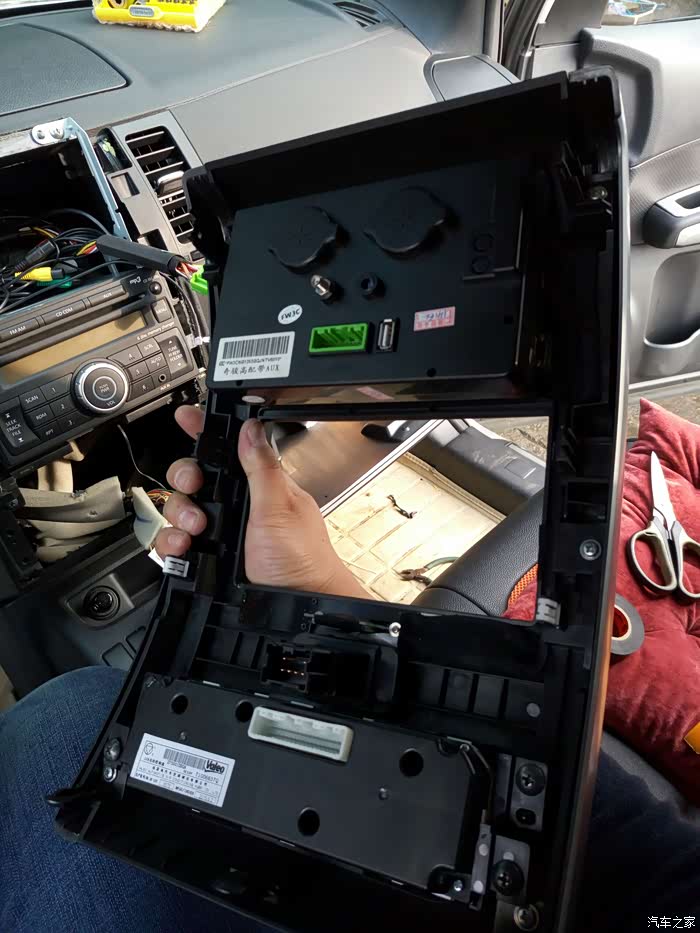

1.拆中控面板及原车屏，把屏多媒体的支架拆下，把支架上移两个孔装到CD上。把面板的两个银条拆下，换到富威面板上。
1.拆中控面板及原车屏，把屏多媒体的支架拆下，把支架上移两个孔装到CD上。把面板的两个银条拆下，换到富威面板上。

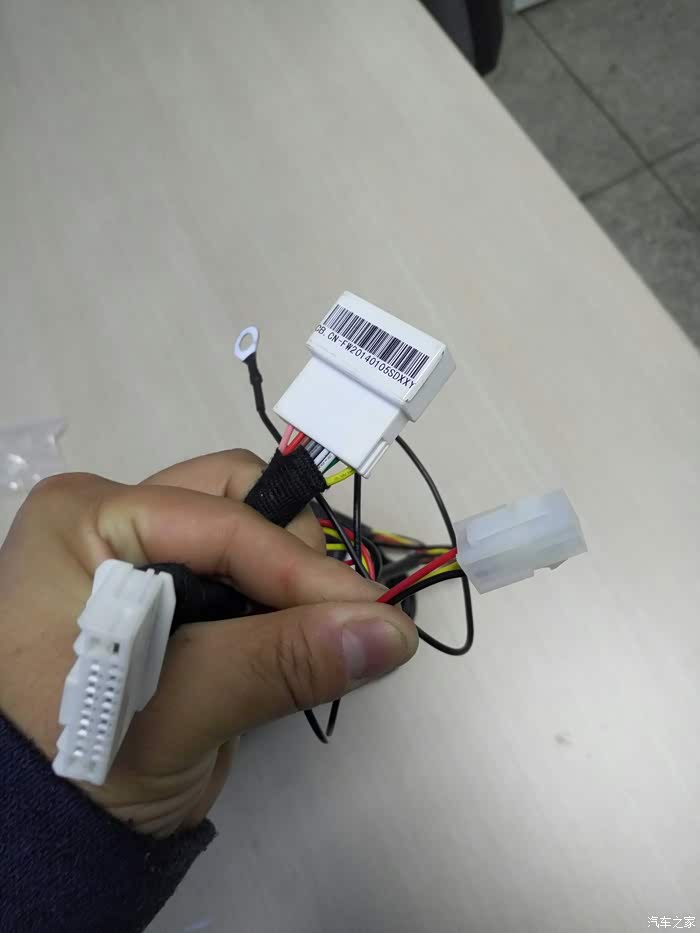

连接线束。原车线插入富威母头里，分出两条，一条白色插入CD电源喇叭端子，一条绿色插入富威屏电源端子。gps线拧到富威屏后接口，麦克线及aux线连接到富威线束总成上
原车灰色端子线，插入cd后灰色端子里。
接下重点：倒车视频如何供电，及视频信号如何给富威屏。应该需破线两个位置。
说明下：原车多媒体后面中间白色端子为倒车视频线路口。
说明下：原车多媒体后面中间白色端子为倒车视频线路口。
线口：：3.4口，白色和黑色为视频信号正和负，接收来自摄像头的信号，9口为vcc红线，是给摄像头供电的。其它两条黑色为接地。
原车倒车视频启动的原理：个人理解的，挂倒挡后，可能是有个信号给原车多媒体，多媒体接到指令后，马上输出给9口红线电，然后倒车摄像头启动，并把信号从3.4口传回原车多媒体，形成倒车影像。
我需要做的第一：把倒车视频信号给富威屏
我需要做的第一：把倒车视频信号给富威屏
原车屏后面中间的倒车视频线端子
需把3.4口对应的线破掉
找一个av输出线，一端是莲花头，一端减掉连接到已破掉的3.4线上。
把莲花头查到富威线束上带的黄色CMA母头上
至此：倒车视频信号输入给富威屏，解决。测试ok
下一步，是比较麻烦的，正在研究。上述讲到原车屏带内部信号传递功能，可以根据倒挡判断是否给倒车电源线9口给电。而新加的CD没有这聪明脑子，现在的问题就是摄像头电怎么办？还不能常通，还需要和倒挡关联起来
拆开后备箱盖，内衬板，找到摄像头线，发现是4跟，1白，1红，2黑，说明和刚才破线的原车屏后中间端子线序是一致的，可对应的
接下来：待续，看来倒车电只能从倒车灯想办法了。需要：1.要么找到变速箱旁边的倒车灯开关，引线连接到原车中间白端子的红线（下图1），要么拆，拆，…找到后倒车灯，然后单独连条线到摄像头位置的红线和黑线上，解决供电。
红线
倒车摄像头线
[ 本帖最后由 zuanshimeng 于 2015-12-11 20:23:34
编辑 ]
分享到：
请教老师们：倒车灯开关在哪？优先选择找这个开关里的给电线。实在不行，就拆车后屁股，找倒车灯线。很麻烦：至少要拆后下护板、后备箱盖里面的衬板、可能其它
请教：原车带的倒车视频白端子，应该不用再插到CD后面中间孔了，但后来忘了，又插上了，有没用影响？（换句话说，这端子即使插上只要和CD没建立任何导通，应该也没问题吧？）。
——这个红圈端子在奇骏CD上起什么作用？有知道的吗
——这个红圈端子在奇骏CD上起什么作用？有知道的吗
[ 本帖最后由 zuanshimeng 于 2015-12-10 22:44:33
编辑 ]
坛子里还有几个车友惦记加装老奇骏CD的，建议还是别搞了，为了个CD，拆后屁股，实在不值得折腾
zuanshimeng 2015/12/10 21:22:38 发表在 12楼
外框尺寸一样，也就是说CD位置理论完全可以放的下原车屏，包括cd支架的固定也匹配。我后来还想干脆装两个屏算了，上面富威，下面原车屏，但还是放弃了。不大协调，还是配CD更好看
但上面富威屏，下面原车屏，应该可以实现
我一直在找，但没找到的货。就是这两个，但上面原车屏也塞不进去，要修割面板
[ 本帖最后由 zuanshimeng 于 2015-12-10 22:58:00
编辑 ]
或者，这种，然后研究如何固定里面。
这种面板的，定位匹配问题，相对好搞，多试几次。（面板也买不到，看捏运气淘吧）
这种面板的，定位匹配问题，相对好搞，多试几次。（面板也买不到，看捏运气淘吧）
这个会好点，定位及装配相对好处理，多试几次可能会可以配合好，但可惜面板淘不到。这也是我优先去淘的，是可能保留原车屏再加CD，最靠谱的一个面板
你已经替卖大虾为青岛挽回了局面
江门车友5334810 2015/12/11 08:27:42 发表在 27楼
富威3屏已过气了。电阻屏，小内存。
我是为了加CD，被迫使用的富威三代面板。那个屏的确很垃圾，没电容屏流畅
富威三代现在某宝上有3s版的，很多，价格你自己寻吧，cd你选10款老奇骏CD，也百十多元。偶了
nicetonice 2015/12/12 22:32:56 发表在 36楼
楼主好手艺，请问你的CVT中配这个接线图完整的说明能否发我一份呢，先谢谢了！
我也没有。这张图也是借用的坛子里一个车友发的中控图
|
|
