挑灯夜战改中控大屏



滴。。。滴滴。
明白的老铁就回复起来。
大家好,我是汽车爱好者2371,爱车是2015款手动乐动。没有天窗,没有倒车影像,没有倒车雷达。
后来自己买了一块带后摄像头的行车记录仪,也就简单解决了倒车影像的问题。
无奈这次过年记录仪彻底报废了(凌度,老铁们慎重购买)。于是在论坛看该中控大屏的帖子。
有不少车友改过,但是没有详细教程。本着自己动手原则,果断在某宝下手中控大屏,自己安装。
周四收到货,打开验货以后让我头大了。各种插头各种线。感觉问商家怎么弄,商家态度很好说你打开中控面板以后就会了,不一样的插头插不进去,这就放心了。

自己改中控用了三四天的时间,主要是上班没时间弄。所以都是晚上一个人进行的,照片没时间拍,只拍了一些简单的。不过如何改装我还是已经很熟练了。后期有改装中控的朋友可以问我。

收到中控大屏。

空气垫,有效防止摔坏。

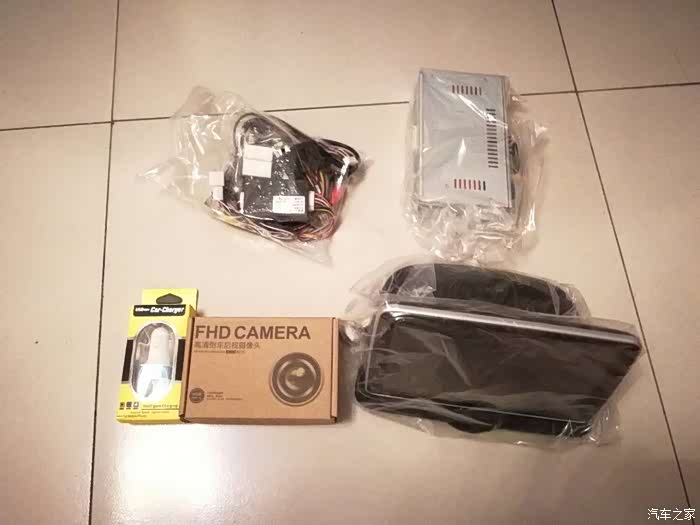

配件大全。中控大屏,主机,后摄像头。各种线。








大家一定要注意中控面板的这个插头和中控台显示屏的插头是一模一样的,我后来在安装的时候插错了,导致中控面板上半部分不能用,还以为是坏了,后来才想起来插头是一样的,插错了。

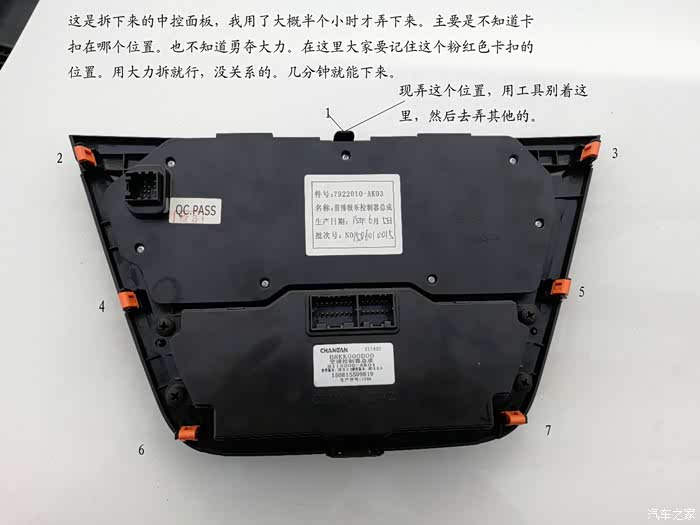

中控显示屏卡扣的位置,这个橘红色的卡扣要弄下来安到新的中控显示屏上,因为新的上面没有卡扣,至于怎么弄下来,自己研究,我弄了十分钟。就是别着。




这是主机的螺丝,长安也真是够了,一般这种六个角的梅花状的螺丝还真不好找工具,我把家里所有的改锥都试遍了也没弄下来,就因为这个螺丝耽误了我两天。最后找了一个比较小的一字改锥用巧劲弄下来了。

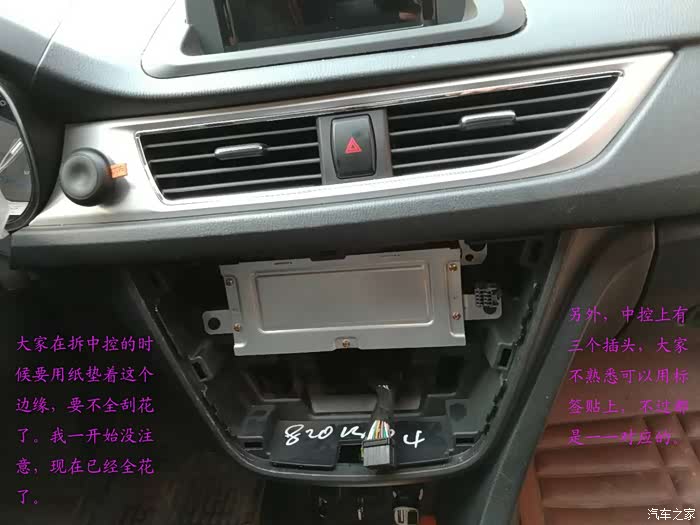

主机拆下来以后不要乱放,我就是随便乱放把档把这些地方全刮花了。



主机插头,全是对号入座的,很容易插。


这是安装新的主机的时候拍的,乐动型没有视频功能,所以这个线没用。

这个不知道干什么的,没有合适的插头,也没用。

这些线也没用。

这个USB借口有两个,一个插上,这个留着甩到副驾驶哪里,从里面走,不好穿,慢慢弄,可以插U盘。多了一个U盘接口。现在我插两个U盘。

走GPS线,把这里撬开,也是用力干,不用担心,不使劲下不来。这个线不要走这里,一定要走挨着门缝那,要不然在盖这里的这个盖子的时候咯着,不平。

走倒车影像的线,也不要走这个肯呢个,走左边的缝隙。

门口这个使劲扣下来走线。走到后备箱的过程就不说了,把后排坐垫搬下来,从缝隙穿到后备箱就行了。

安装后摄像头的地方,把原来的拍照的弄下来,这个铁片要用钳子使劲拔下来。

所有这种插头的都要用胶带固定好,避免后期松了再去找就麻烦了。


接倒车灯,只要把线插在里面就行,用胶带固定好。







经过四天的安装终于弄完了,过程有点粗糙,主要是没人拍照,而且都是晚上弄的。很多细节没拍。这个大屏很好,倒车影像很清楚。开始担心倒车影像不清楚。而且这个功能很强大。后期拍摄一段视频发上来。以后想看什么视频就可以在车里看了。


分享到:
12
  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-3-16 09:23:56
都是自己一个人晚上打着手电安装

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-3-19 22:00:53

***赶不上热的 2018/03/18 22:47:30 发表在 21楼

是安卓系统吗 用起来怎么样 最近也想换 会死机吗 方便私聊一下 兄弟

安卓系统,没死机现象,很好用,倒车影像也特别好用。

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-3-20 11:49:34

***赶不上热的 2018/03/19 22:05:25 发表在 23楼

几寸的 多少米

9.2

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-3-29 10:58:35

阳忠秋 2018/03/28 23:36:40 发表在 30楼

厉害了兄弟,有没有带行车记录仪的呀

没要行车记录仪,自己有行车记录仪

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-4-6 16:32:19

滁州车友3452246 2018/04/06 13:41:00 发表在 33楼

空调有显示吗


  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-7 22:16:01

失去心的旋律 2018/05/07 21:53:46 发表在 39楼

大屏导航自带空调显示吗?


  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-8 08:09:10

失去心的旋律 2018/05/08 01:31:56 发表在 41楼

多少钱?买的这个导航

850

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-8 13:45:28

滁州车友3452246 2018/05/08 13:44:44 发表在 46楼

我也是这个,可以手机互联怎么弄,还有行车看视频看不了怎么弄

在车载设置里面设置行车播放视频

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-8 13:45:36

发红包飓风 2018/05/08 13:44:41 发表在 45楼

有点丑,DT的导航可以用在V7上吗

不可以

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-8 13:52:21

发红包飓风 2018/05/08 13:50:57 发表在 50楼

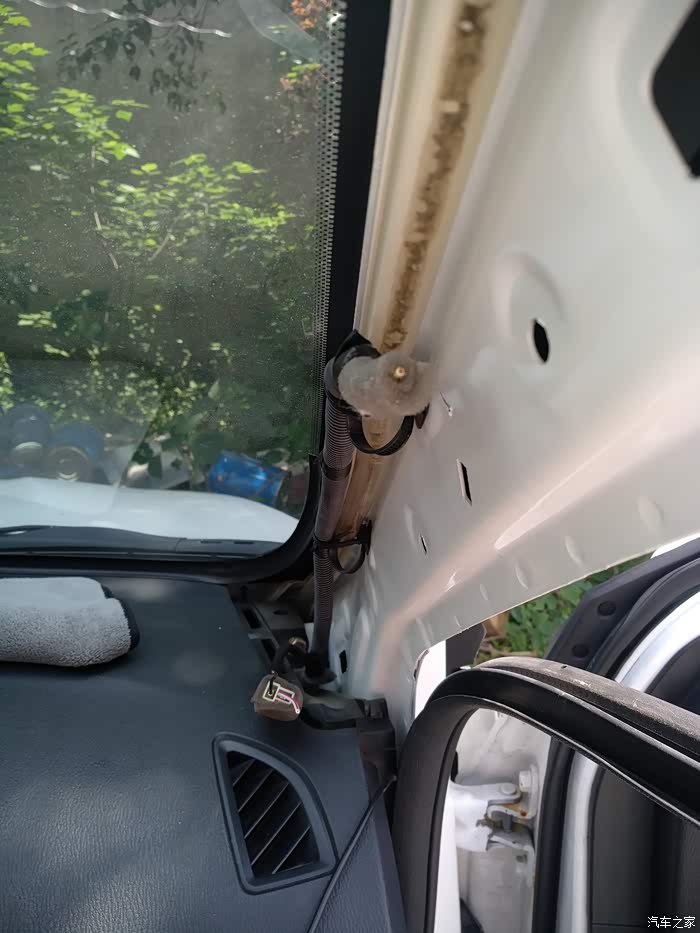

帮我看下这是什么线右边A柱哪里

应该是A柱预留的那个音响的线吧

  • 汽车爱好者2371

  • 发信息

  • 热门:158帖
  • 帖子:330帖 | 10079回
  • 注册:2014年11月11日
  • 来自:河北 保定
  •
发表于 2018-5-20 19:34:14

滁州车友3452246 2018/05/20 08:19:41 发表在 53楼

那个密码是多少,怎么进去

你问一下你买导航的地方,好像没个都不一样吧
