五菱之光1.5加装前雾灯
此帖已被收录至论坛精选日报-装饰改装。更多精彩内容戳这里。
为提升雨雾天气的行车安全，准备给23款国六五菱之光1.5安装前雾灯，需要购买雾灯总成、雾灯加装线束和雾灯开关。
（1）前雾灯总成安装
（1）前雾灯总成安装

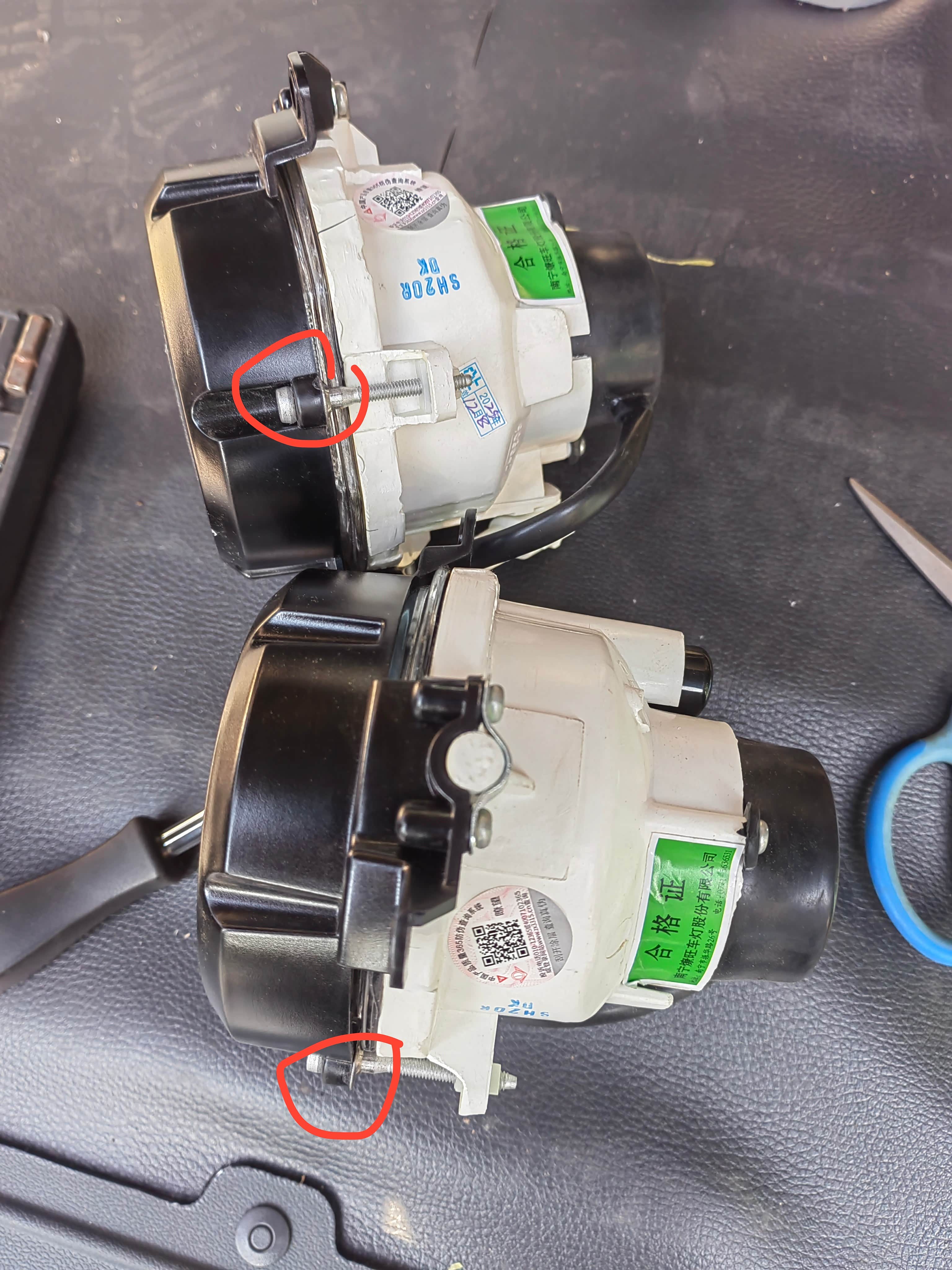

买了两个原厂南宁瞭望雾灯总成（90元），画圈处是调节雾灯上下角度的螺丝，需要时可以水平处往上调。

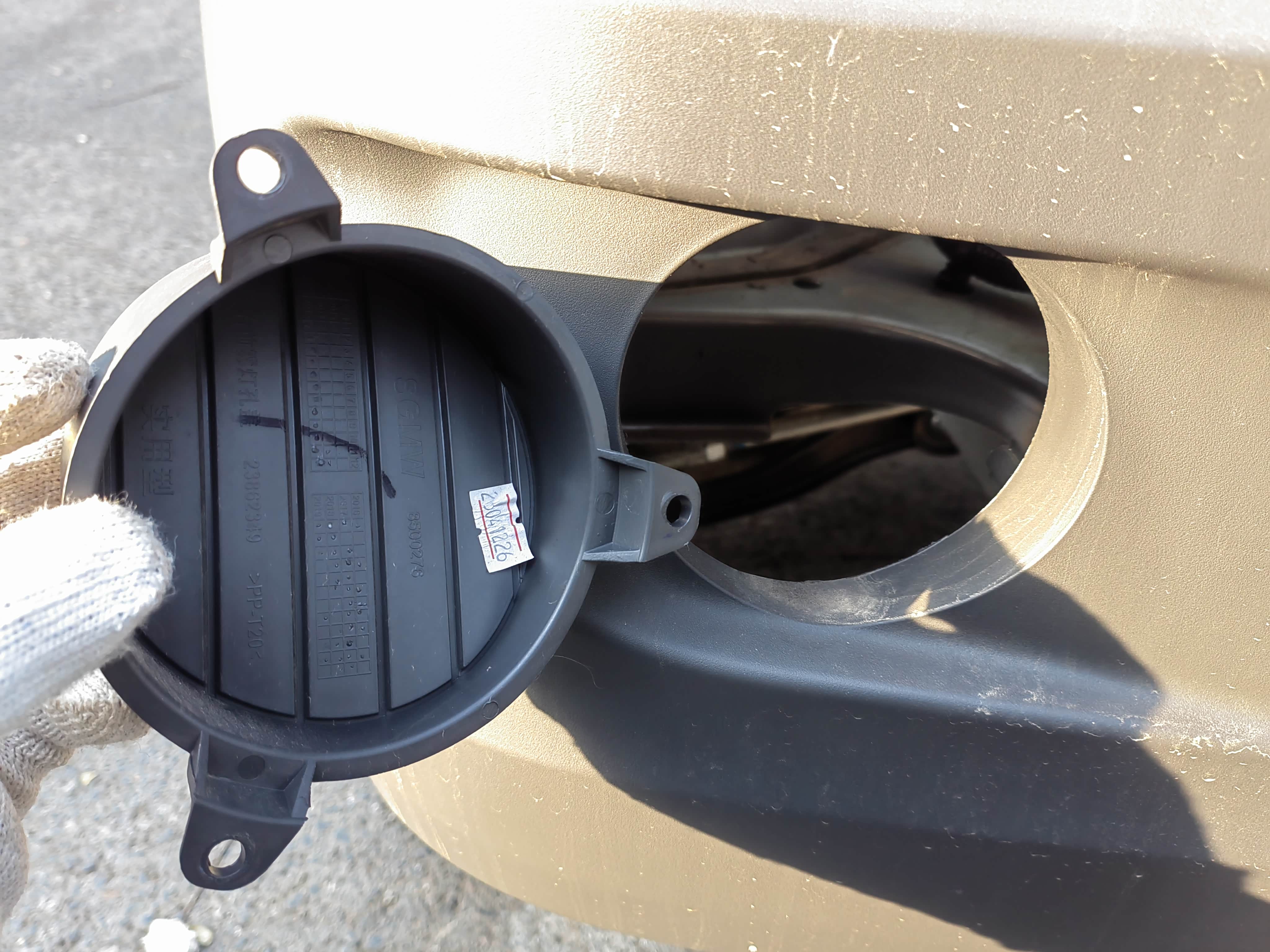

然后拆下雾灯饰盖后面3颗固定螺丝，因为没有拆保险杠，比较别手

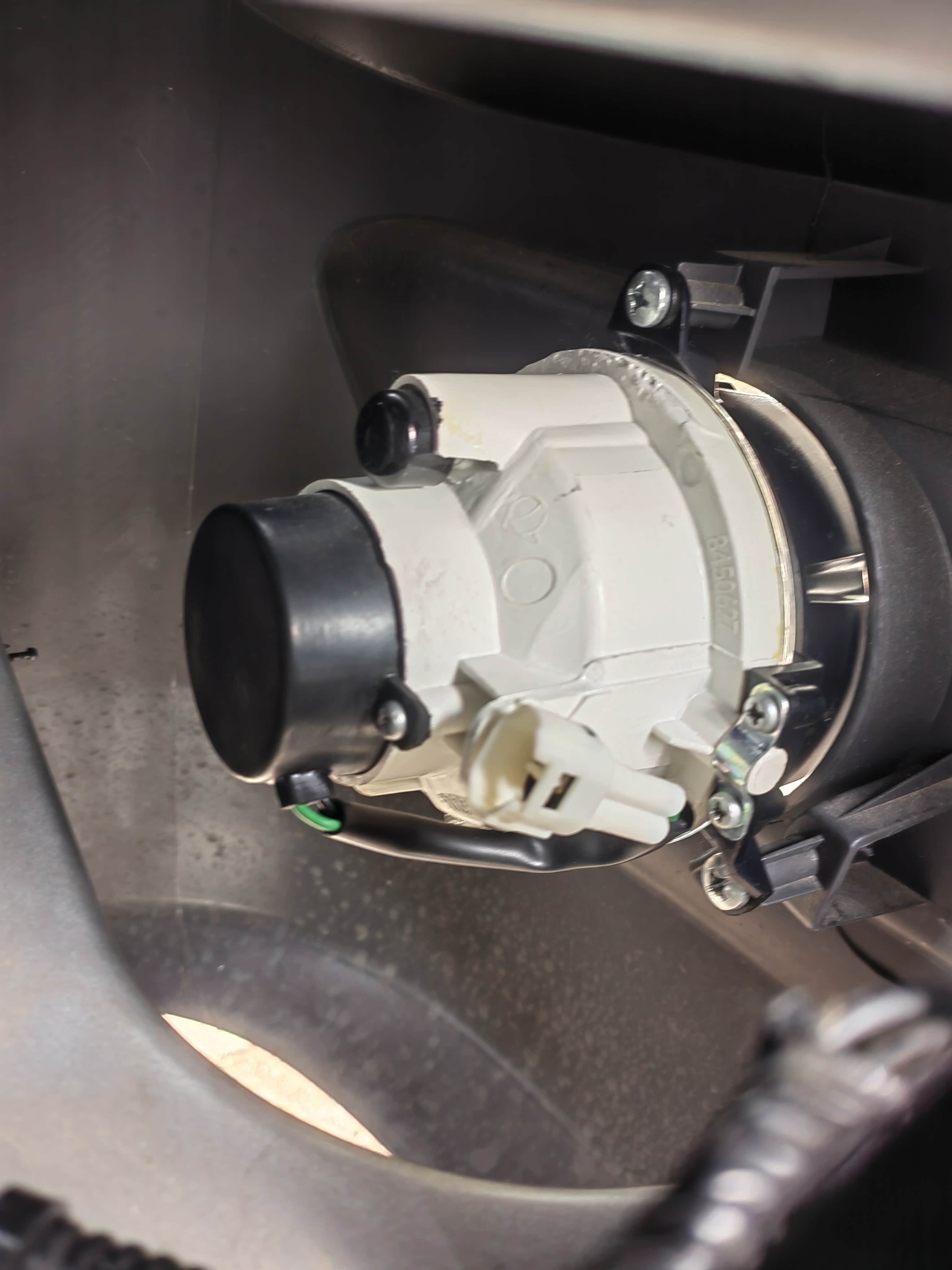

完成右前雾灯安装，内侧

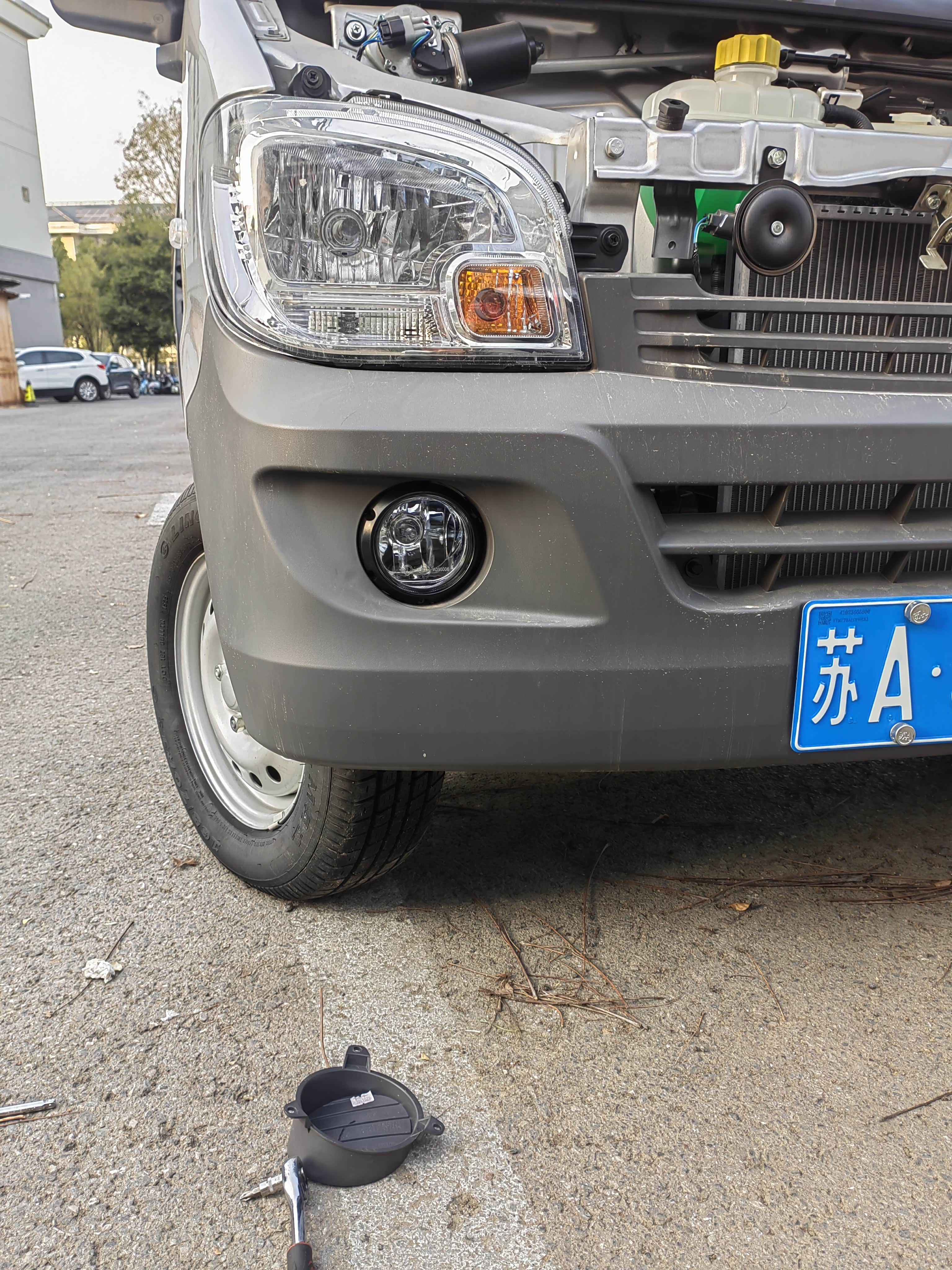

右前雾灯外侧

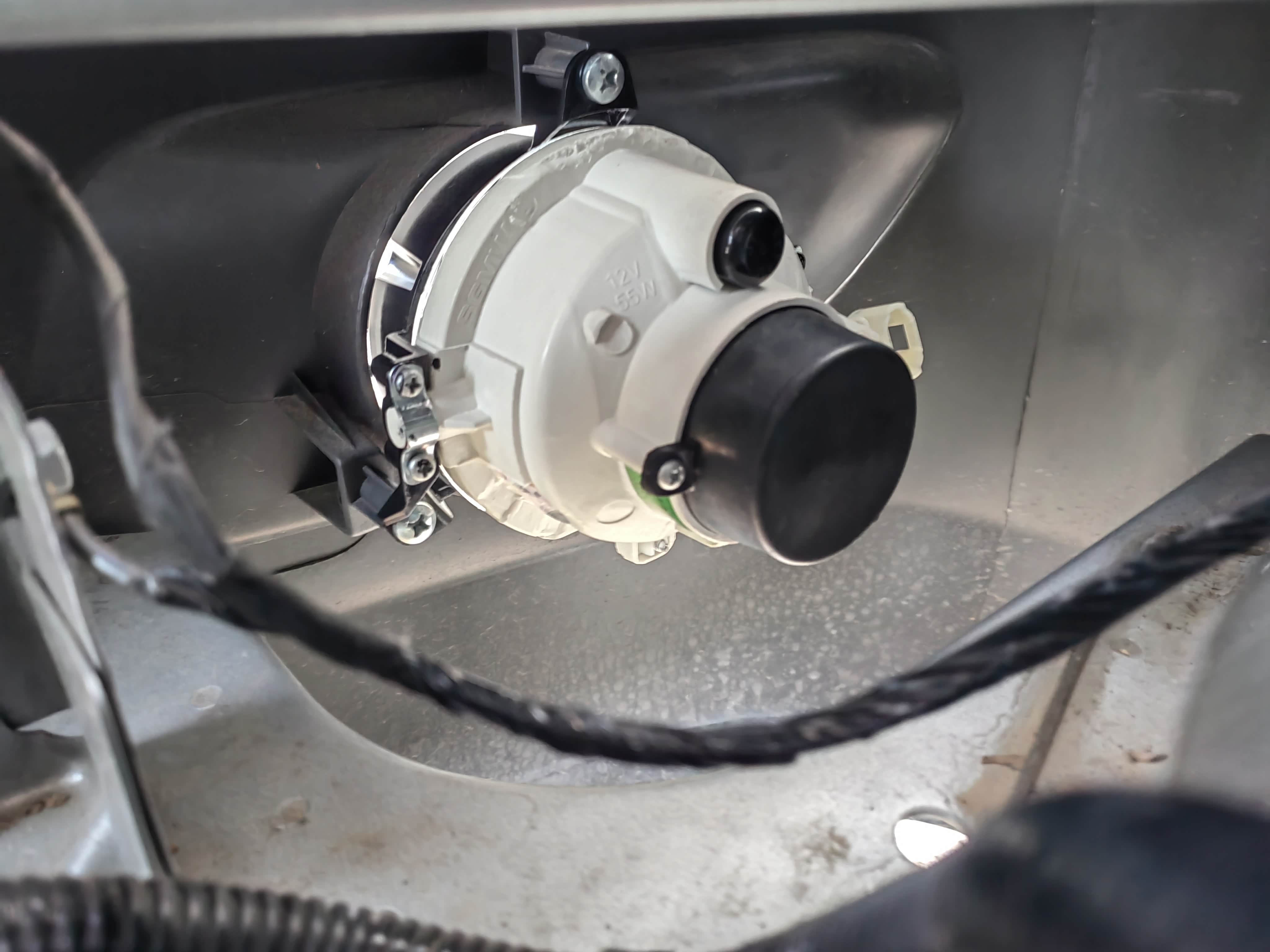

类似完成左前雾灯安装，内侧

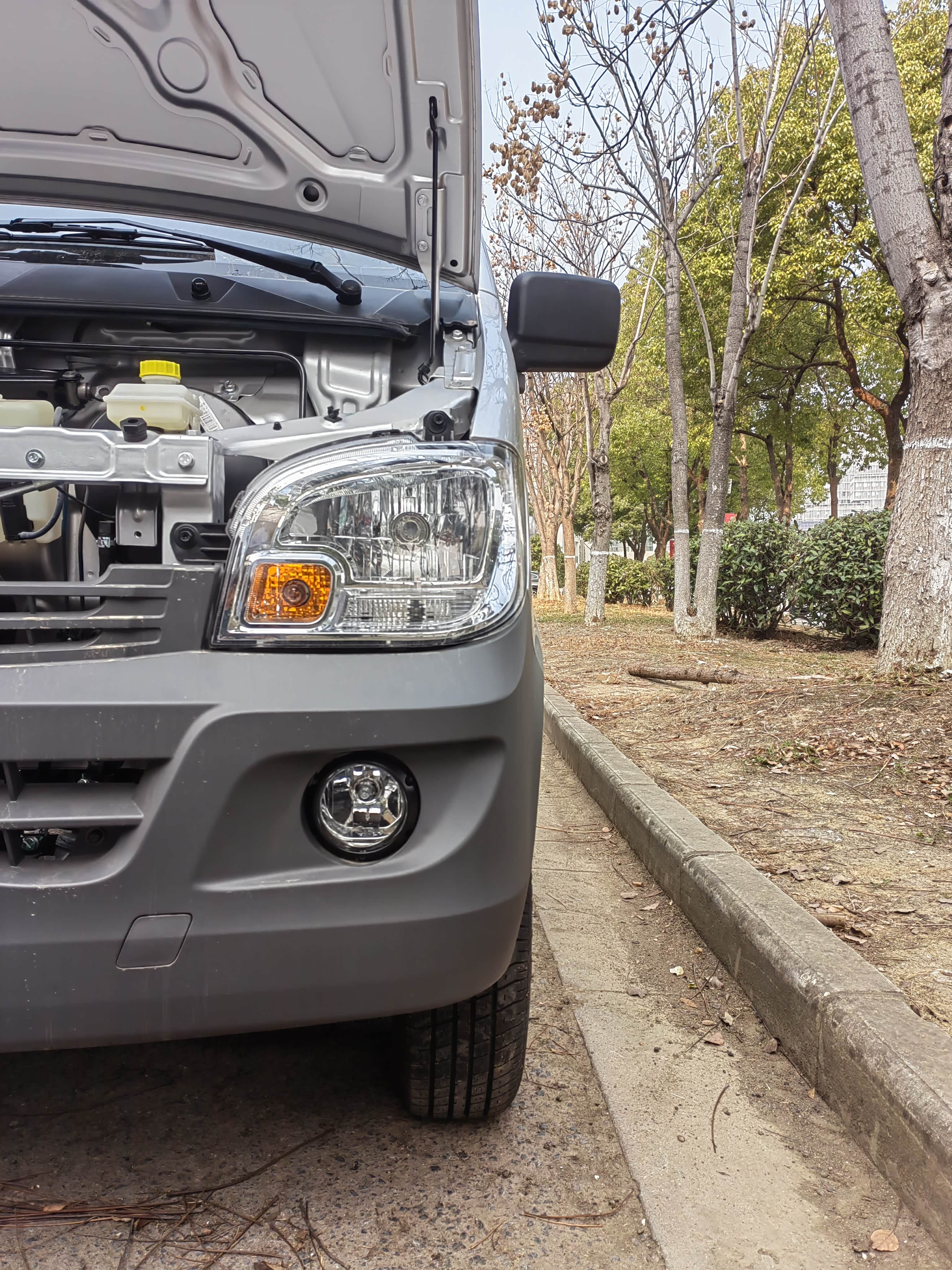

左前雾灯外侧
前雾灯总成安装完成，此时还没有电路（不会亮），先赶紧欣赏下效果[ahl_偷笑]
（2）雾灯线束加装
23款五菱之光1.5减配了雾灯线束，保险盒里面也没有预留前雾灯的保险丝和继电器
23款五菱之光保险盒定义
只能淘宝买了个前雾灯线束，这个线束其实是通用的，电瓶取电线太短（因为之光电瓶在座椅下，离开发动机舱远），需要改造。线束主要分为3部分：雾灯线、控制线、电源线。
（2-1）布局雾灯线
右前雾灯线
右前雾灯线从水箱上梁下方通过并固定
左前雾灯线（红色箭头），另外包括电瓶线（绿色箭头），控制线（蓝色箭头），雾灯继电器（橘色箭头）
（2-2）布局电瓶线
看似简单的电瓶线，因为车底操作不便，还挺折腾。这是已经安装好的正负极雾灯电瓶线，由于买的线束偏短，加长后我把雾灯保险丝（绿圈处）布局到尽量靠近电瓶正极，确保后续电路故障时的保护。
电瓶线从左梁下方走线，扎带绑好，非常别手，因为钻车底且没拆底盘护罩
电瓶线继续往前布线
电瓶线与继电器输出线连接
穿线前包裹雾灯电瓶线外面的阻燃波纹管，并通过一条有一定硬度的线缆（绿色箭头）导向到车底，并一路拉到车前发动机舱。
（2-3）控制线和雾灯开关
把驾驶室线束上方位置的胶套小心戳个小洞，把前雾灯控制线穿进驾驶舱，然后走线到中控雾灯开关
左上方中控台上，是带前雾灯和AC和胎压监测的开关（54元），用拆饰板工具小心撬开中控饰板
注意反面白色卡子布局，比较紧，天冷容易裂开，我是喷了点润滑脂慢慢拆下的
新开关总成也有卡子，需要喷润滑脂小心拆下。然后往外拔出按钮盖，其中最左侧后雾灯按钮盖的插孔是“十字”形，正好匹配里面按钮的红色按柱，但是前雾灯和AC按钮盖插孔是圆形的，真弄不懂为啥不统一成“十字”插孔
上方是新开关，下方是原车开关。由于新开关总成的后雾灯按钮是带机械自锁的，且电路与原车不带自锁的不同（左侧），我决定把新开关上的前雾灯和AC按钮都拆下，移植到原车电路板上，确保原车后雾灯正常工作。
除了移植前雾灯和AC开关，还需要移植对应的LED灯和102贴片电阻（1k欧），并增加一根前雾灯控制线（橘色箭头），以及AC控制线（红色箭头）
给前雾灯控制线贴上黄色标签🏷，并制作单线插头，开关总成是沈阳天星厂生产。
原路装回，后雾灯需要开启大灯才能启动，前雾灯需要至少开启示廓灯才能启动，开启后按钮上橘色灯亮，表示开启状态。
前雾灯可以使用了👍
