宝来18款加装德赛西威187b倒车影像
19年初提的手动丐版，什么都没有，只有个收音机，还不能接蓝牙，由于没有倒车影像，后边保险杠还蹭了好几次。所以最近决定自己搞一下。
需要的器件：187b主机一台，主机框架，解码器(低配宝来需要，高配直接用接can线的接头就可以)倒车摄像头以及延长线，牌照灯支架，车用绒布胶带或者涤纶胶带，塑料翘板，T20螺丝刀，2.5内六角扳手。
需要的器件：187b主机一台，主机框架，解码器(低配宝来需要，高配直接用接can线的接头就可以)倒车摄像头以及延长线，牌照灯支架，车用绒布胶带或者涤纶胶带，塑料翘板，T20螺丝刀，2.5内六角扳手。
购买的装备和器件

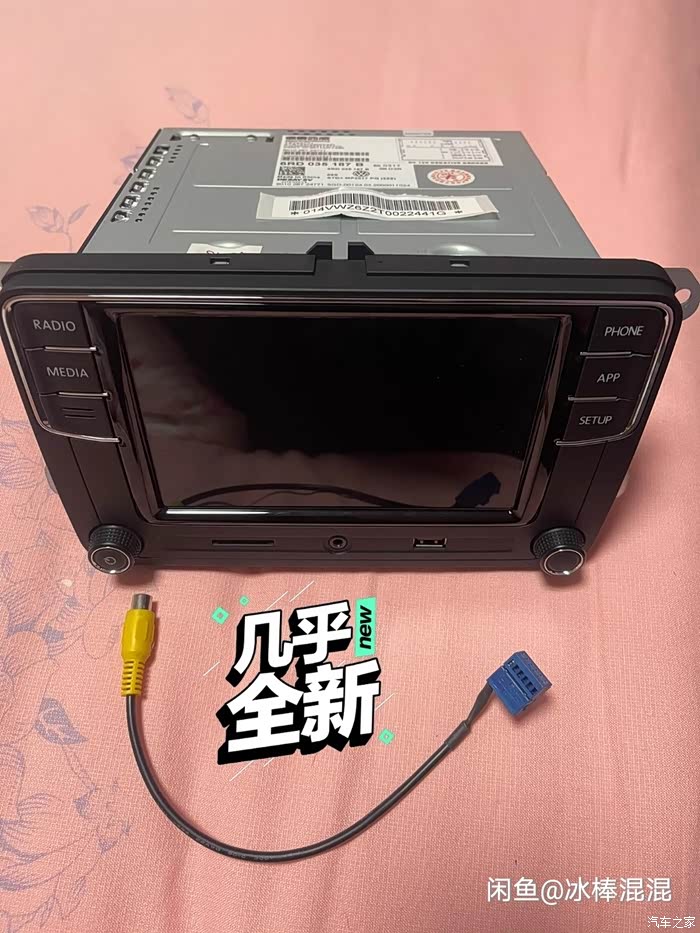

买的车机，虽然贵，但是没办法，不想用安卓，682又贵
直接开整:

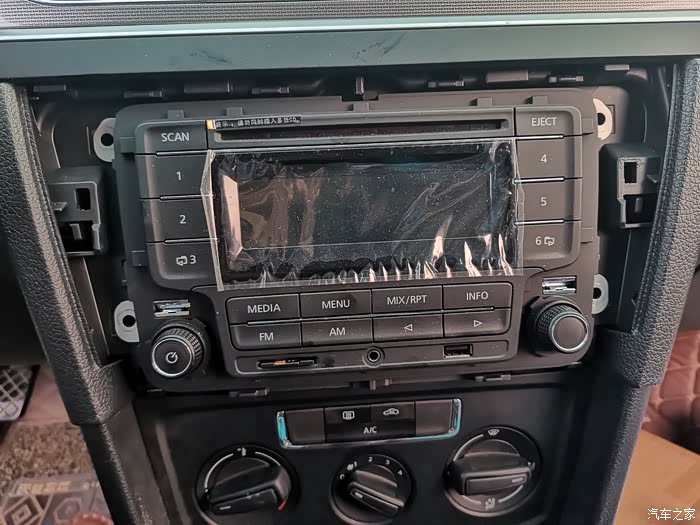

首先装机187b，先用塑料翘板撬开收音机盖子。
拆开盖子后，拆下四个螺丝，用T20
拿下来收音机，把线拔出来。准备好解码器，接上。
解码器接上视频检测线和摄像头视频线。
接的时候我把线接口用胶带都粘上了，解码器也缠了几圈，用来降噪，增加连接强度，后面的接口也都这样处理。

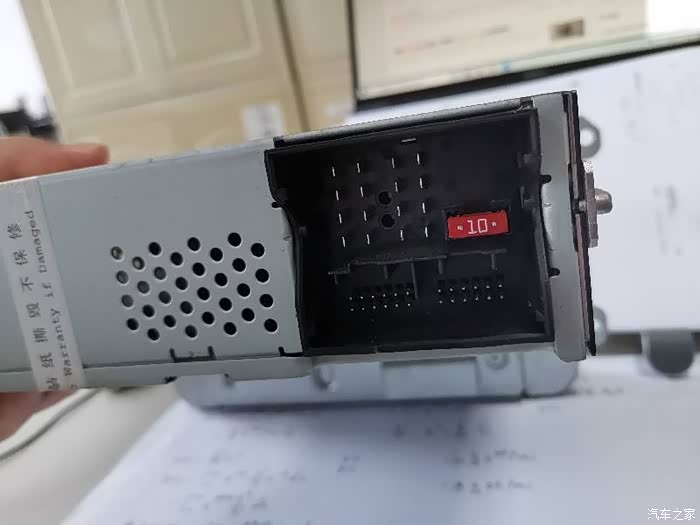

接上摄像头的线后，解码器接上原来收音机的线，扣到187b后边。
扣好了线以后把车机装回去，倒车摄像头线撸出来，在车仓里把线埋好。
接上摄像头的线后，解码器接上原来收音机的线，扣到187b后边。
扣好了线以后把车机装回去，倒车摄像头线撸出来，在车仓里把线埋好。

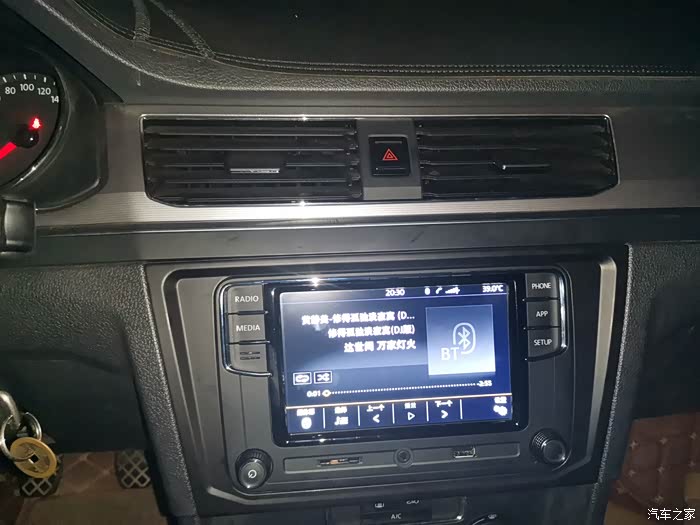

装好机效果。
注意，后买的外框会有缝隙，很大。
缝隙大到可以插一张卡，装机后会小一点。
至此装机告一段落，不需要倒车影像可以后边不用搞，上边倒车线也不用搞。
把摄像头线捋到后备箱后，车内埋好线。下面就是拆开后备箱倒车灯盖板，拔出倒车灯卡扣(先拔红色插头，再拔接口)，蓝黑线接摄像头电源线正极，棕线接负极。接线注意用胶带缠好。
把摄像头线捋到后备箱后，车内埋好线。下面就是拆开后备箱倒车灯盖板，拔出倒车灯卡扣(先拔红色插头，再拔接口)，蓝黑线接摄像头电源线正极，棕线接负极。接线注意用胶带缠好。
接好后的倒车灯线。这个需要破线。注意用胶带缠好。
下面拆开后备箱盖装饰板。主要是拆膨胀螺丝，后备箱锁的塑料外壳，内饰板手扣上的螺丝，以及卡扣。
主要是这种塑料膨胀螺丝。在两个圈中间用翘板撬开就可以。
手扣处有一个T20螺丝，拆下。两个扣手各一个螺丝。
盖板卡扣，左右各一个，用力一掰就可以打开。
这个不需要拆。
拆下内饰板后，撬开牌照灯，从外边撬。
从左边撬就可以。很容易。
撬开后拔下倒车灯，从卡扣上取下牌照灯灯泡，装到新的加摄像头的牌照灯上，把新的牌照灯装车。
原牌照灯有个黑色胶套，新的牌照灯不能用，防水用的是双面胶加黑垫片。
把摄像头的电源线和莲花头接口扯好，从后备箱盖引到右边，把插头插上。用胶带固定。
牌照灯摄像头支架内部
摄像头线固定在原车线上。
摄像头电源线还没对插，莲花头接口已经接好，缠好胶带了。注意从车机扯过来的倒车影像线多的一根要接到倒车灯电源正极(摄像头电源线的红线)。
这样，接上摄像头电源线就可以开车试一下了，主要是试试车机倒车影像工作情况，以及倒车灯正常不。
如果不把倒车灯线插回去，车辆启动后会有灯光故障灯。
所有都正常了以后，把插口用胶带缠好，固定好，最好用绑带把其他线束固定下，然后装上后备箱盖子内饰板。
施工完成。欢迎版主射一下。
如果不把倒车灯线插回去，车辆启动后会有灯光故障灯。
所有都正常了以后，把插口用胶带缠好，固定好，最好用绑带把其他线束固定下，然后装上后备箱盖子内饰板。
施工完成。欢迎版主射一下。
