发表于 2013-5-23 22:45:02

C5换装RENG马瑞利导航教程



重要提示：

本文涉及的操作需要一定的动手能力，并可能影响你的保修。



准备齐全以上东西，就可以开始了~

[ 本帖最后由 penti 于 2015-11-13 21:13:36 编辑 ]

分享到：
20
发表于 2013-5-23 22:45:33
介绍下马瑞利RENG主机背后接口：


灰色、白色---收音机天线（C5厚道的使用了双天线设计，保障收音机音质，高中低配均是）
蓝色-GPS天线，采用德尔福接口（要按这个名字买天线的亲~）
上面4PIN----USB线束接口（连接中央扶手箱中的USB插口）
10PIN-----LVDS线缆接口（连接显示屏）





上面16PIN--通往BSI的主线束插口，以后简称PART A
下方左侧12PIN-通往辅助设备的线束插口（代号GF-20，和德系一样），以后简称PART B（非常重要）
下方右侧12PIN-换碟机线束插口，以后简称PART B（非常重要）



线束使用以下材料制作：



数字屏、线路短，但是抗干扰能力也并不强，必须外加屏蔽，我原本是打算做屏蔽线的，但最终还是要感谢星星小小送给我的LVDS线缆，再次感谢！





二、取出主机：

我使用钉子，你最好是用专业工具







两边一弯就出来了，然后取下背后的主线束插口，取出PART B线束插头



取出后暂时不管他。开始制作显示屏供电线缆，到废弃的线束上找线、找针。。。。

套上热缩管，准备焊接


压线钳做头子，不放心的可以加焊

注意PART A上的两个头子是大插头！

做完的线束


[ 本帖最后由 penti 于 2013-05-23 23:07:38 编辑 ]

发表于 2013-5-23 22:46:01

线束制作的整体示意图（XSWORD提供）：







就用我在2楼最后放的那条线束，有插头的那一侧插在上图中右边插座里，没头子只有针的一端连到PART A和PART B上。没有原配头子的车友，用杜邦头做这个电源线也可以，如下图：











用端子拔取器取针，也可以用大头针等工具，将原车PARTB中的插针顶出，注意不要一次顶完，最好是一根根的来。


解释下为什么要顶出：

RD4带手套箱蓝牙模块的车型，AUX2是用来接蓝牙的，实现免提通话功能，AUX1则是手套箱里的音频接口。

马瑞利导航机头带有蓝牙功能，因此马瑞利的PART B上没有AUX2的端口，但这组车上原有的AUX2的线恰好是从机头连到手套箱上方，用来加装手套箱视频输入是再好不过。


RD4  PRAT B端子定义如下：

1     In    Aux2右声道
2     In    Aux2音频地
4     In    Aux1右声道
7     In    Aux2左声道
10   In    Aux1左声道
11   In    Aux1音频地


马瑞利PRAT B端子定义如下：

Fakra part B

Pin

Signal

In/out

1

Video IN 1 +

I

2

S.O.S call spk -

O

3

Micro -

I

4

Audio IN R

I

5

BackLight Reg.

O

6

Video IN 2 +

I

7

Video IN 1 -

I

8

S.O.S call spk +

O

9

Micro +

I

10

Audio In L

I

11

Audio In GND

I

12

Video IN 2 -

I










按照马瑞利的定义重新进行跳线，同步拆卸手套箱：






拆的关键就是下面左右各一个的销子，硬来不仅装不上，还会破坏开启的阻尼，一窍难得，我找熟悉的大师傅拆的。本群车友：倒车我厉害同志拆的又好又快，并且非常愿意各位咨询他。



这是手套箱与中控台中间那个夹缝里的蓝牙控制盒



蓝牙控制盒上的线束，里面的8脚和9脚要拆出来用，是顶灯上的蓝牙话筒的线束。将这两个脚用杜邦壳连到PART B的3脚和9脚上去，这两根线没标正负，但是接反后话筒无声，所以接上后要试一下蓝牙通话。





当然，也可以在这里换下线序。我拆顶灯是不放心那两根线，打开测量用的





取出蓝牙控制模块后，该线束要用扎带和自粘海绵将其固定好，以免振动时异响。


将蓝牙控制盒上的16和17针取出，接至手套箱音频输入头的空置插针上去，然后在这个盒子上钻个孔，用烙铁融化塑料取出底板，在底板上的空置位焊上视频输入端子。注意孔的位置要开好。


未开孔



已开孔



装入视频端子：





倒车影像的视频输入接至PART B的1脚和7脚，也就是VIDEO 1的+ -，论坛加装倒车影像的帖子很多，这里不再赘述。


PART B的跳线是个琐碎的工作，一定不要着急，一根根的接，最好是是边接边测量，车用设备，安全第一！

[ 本帖最后由 penti 于 2013-05-24 23:50:36 编辑 ]

发表于 2013-5-23 22:46:27
GPS天线的安置：

参考了论坛帖子，一开始将其安置在右侧高音喇叭处，确实搜星效果很好，里面空间很大也好摆，但此处阳光直晒，中午时分温度很高，这个GPS模块是有源模块，担心影响其寿命，所以转至了A柱处。

两个位置的信号强度差不多，喇叭处要好点。GPS天线走中控台里面的空间，里面很空，要固定好，以免造成异响。





原车小屏幕的端子也废弃了，将其固定好，以免异响：





撬开高音喇叭



放置GPS天线，反面用了3M双面胶，主要是防止异响。







也可以放A柱，记得包好布胶布，装好线夹



面板可在服务站买，也可在淘宝买，也可以把旧面板改造后使用（就是有点难看）。要指出一点，淘宝上卖100多的，是原装拆车二手面板，划痕能否接受那就要看你自己了。我是不能接受，这里要表扬卖家华仔玉儿，很干脆、很爽快的同意我退货了。





[ 本帖最后由 penti 于 2013-05-24 00:00:47 编辑 ]

发表于 2013-5-23 22:46:50
软件篇：

RENG装车后第一件事情是匹配，匹配的办法是使用DIAGBOX软件和诊断仪，将你的车架号写入机头，否则会一直提示。



选择第一项：


写入你的VIN



编程要重启



可以顺带将各种功能都开通，如组合仪表显示导航提示：



蓝牙通话及相关功能：



蓝牙音频流功能：

以上开通方法论坛均有专贴，这里不再赘述


我买的这台导航是6155的很老版本，因此到手后依次升到6564、6775，倒车界面如下变化：

6155版本，无倒车影像




6564版本，有倒车影像，模拟车辆和雷达在右上方显示，图像大；6775版本变小了：







[ 本帖最后由 penti 于 2013-05-24 00:11:46 编辑 ]

发表于 2013-5-23 22:47:23
545555

发表于 2013-5-23 22:47:47
6666666

发表于 2013-5-24 00:13:04

黑夜给了俺黑色的眼睛 2013-5-23 23:40:49 发表在 黑夜给了俺黑色的眼睛

这个作业感觉一定是不错的，只是出来的有些晚哦



发表于 2013-5-24 00:24:41

thinsy 2013-5-24 00:13:30 发表在 thinsy

提到我的名字了，强烈顶上。。。
说实话，楼主确实很多骚扰我，但是，我只是讲了最基本的原理，
或者说 ，只是讲了，我在xcar上帖子的定义和含义，
然后有一天告诉我的，他弄好了，我真的很惊奇。
这是何等的神人，功力不在我之下！！！
赞一个，用心的车主，折腾的人，而且学习精神非常好！！！
值得交往的一个朋友！！！




就是要更多的车友能够如你一样无私分享，才能共同进步，才能让广大标雪车友获益

发表于 2013-5-24 01:05:29

赫赫不太有名 2013-5-24 00:52:25 发表在 赫赫不太有名

教授辛苦了，爱卡的图挂了，深更半夜还得重新传



发表于 2013-5-24 08:22:22

68483300 2013-5-23 22:48:46 发表在 68483300

该楼已被删除!


发表于 2013-5-24 09:35:58

lovelly007 2013-5-24 09:21:08 发表在 lovelly007

麻烦我倒是谈不上，呵呵，也只是提供了一些我自己的东西和软件给你，关键还是你自己的动手能力比较强，这里赞一个，当然也希望信守我们的约定，我不想再次看到我折腾出来的本来免费的软件及技术却成为别人获利的工具。


不能让一颗老鼠屎坏了大家的好事，应允了你的事情，一直记着呢

//club.autohome.com.cn/bbs/thread-c-792-22598505-1.html

发表于 2013-5-24 10:34:16

NjSkychen 2013-5-24 10:07:32 发表在 NjSkychen

等于是 低配的改成 RNEG 吧？ 工作量还是挺大的。；）
你顺便看看你改过后BSI有没有这个故障码呢。

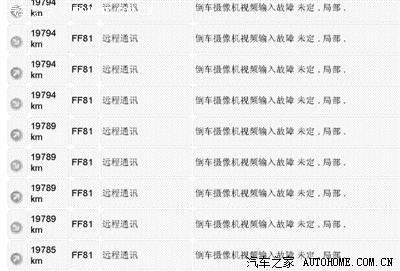

我是10款的V6 ，升级了 RNEG 到4GTF卡版 ，自己加卖了倒车摄像头（没有买原厂的），使用一切正常，但查BSI故障码有这些。


有过，还有GPS天线故障也有过（当时没天线）

删除后没有再出现

发表于 2013-5-24 10:39:14

泽狮法系车维修店 2013-5-24 10:09:58 发表在 泽狮法系车维修店

不错帮顶


谢谢发哥帮定~

发表于 2013-5-24 10:39:30

续航文梁 2013-5-24 10:29:00 发表在 续航文梁

顶 支持好作业


谢谢文梁兄帮顶

发表于 2013-5-24 11:01:45

NjSkychen 2013-5-24 10:40:11 发表在 NjSkychen

那你改得不错。 偶还不知道怎么解决这个问题呢。


你是接的1、7吗？
可能和你的倒车摄像头有关，摄像头启动时有个继电器，是不是它触发的有问题导致的

发表于 2013-5-24 12:28:30

NjSkychen 2013-5-24 11:12:54 发表在 NjSkychen

是接 1 7 脚了。 工作正常的。
我也在想是不是跟摄像头有关系 了。 只是非原厂的摄像头 是不是都报这个故障码呢。 为什么你的没有报了呢，你有时间再查一下BSI 中有没有这个故障码。；）
再问一下你买的的摄像头具体型号？ URL 最好。：）


哪有什么原厂摄像头哟
我有时间再查下吧

摄像头我用的一谷CCD的

发表于 2013-5-24 13:43:48

襄阳车友4286232 2013-5-24 13:12:31 发表在 襄阳车友4286232

教授天天搞到半夜，交上来的作业技术含量杠杠地。顶你。



发表于 2013-5-24 17:29:48

冷风202 2013-5-24 15:04:29 发表在 冷风202

这个玛瑞利的导航支持前置雷达在导航屏幕上显示吗


这是装车的系统，原厂的雷达当然支持

发表于 2013-5-24 17:31:15

xsword 2013-5-24 17:22:52 发表在 xsword

这个帖子一定要顶!其实我也没帮到penti什么忙。penti自身能力超强、人品超好，绝对是一个值得相交的朋友！




都是好朋友啦，以车相识、以车相知~

发表于 2013-10-8 18:07:04

武汉车友3886197 2013-10-8 17:40:29 发表在 56楼

楼主 你好，我最近碰到一个问题，我装了原厂的2011款的导航，（未换CD机头）这款导航带了蓝牙模块，但蓝牙模块不支持音频流功能，平时我用手机时 可以搜到两个蓝牙，一个导航的 一个原车的。
现我想请问 有无办法 可以让我用原车的蓝牙替代导航的蓝牙，能否提供下思路或者指导？


你没有认真看我的第一段文字啊，原车RD4机头本身没有蓝牙的。

你加装的是武汉光庭出产的触摸导航，配合你原车的RD4机头，手套箱里的蓝牙控制盒没有拆掉，它还在通电，所以你每次可以搜到两个蓝牙。

RD4的机头有两路AUX，一路接在手套箱里，另一路原本是连到蓝牙控制盒的，现在给导航（视频、音频）用掉了，所以无法再用原车蓝牙代替导航蓝牙。

而且，你加装导航时，顶灯里的MIC已经由以前连接到蓝牙控制盒的MIC替换成了连接到导航的MIC，即使原车蓝牙还能用，你也不能打电话。
