天籁完整移植08款公爵BOSE5.1音响系统！
等了大半年 终于等来了这一天，论坛的兄弟们等我的作业估计都等忘了，10月黄金周期间你们在全国各地到处游玩，而我，正式的开整了。全程一个人 干了整整2天才改装完，不过前期工作准备了1个月左右，实在是没时间，晚上回家抽时间做线，调试。
远离论坛，珍爱钱包！！！
最初想改音响是在去年的10月份左右吧，偶然看到论坛其他车友改音响 改喇叭 加功放，自己的心也痒痒了，不过也不是你们急不可耐，对系统的改装音响一窍不通，得先学习啊，开始在论坛搜寻大神改装的帖子，简单点的话换四门喇叭，换高音，中等的就是改前级板 改功放芯片 加运放，这个专业性对我来说太强 而且没有技术自己还不能干，对于经常手痒的我来说 不能自己动手是一件痛苦的事。
系统的改装 对我来说是最想要的。因为可以原车无损的改装 安全性来说没问题。
行了 我编不下去了，小学语文实在不行，饶了我吧。直接进入主题： 中间手机坏了 换了手机 不过图片保存下来了，图序有些乱 担待点！！！
前期准备：
https://club.autohome.com.cn/bbs/thread-c-634-67125298-1.html为加装功放做准备
https://club.autohome.com.cn/bbs/thread-c-634-67184918-1.html续：离我的汽车影院更近一步了
远离论坛，珍爱钱包！！！
最初想改音响是在去年的10月份左右吧，偶然看到论坛其他车友改音响 改喇叭 加功放，自己的心也痒痒了，不过也不是你们急不可耐，对系统的改装音响一窍不通，得先学习啊，开始在论坛搜寻大神改装的帖子，简单点的话换四门喇叭，换高音，中等的就是改前级板 改功放芯片 加运放，这个专业性对我来说太强 而且没有技术自己还不能干，对于经常手痒的我来说 不能自己动手是一件痛苦的事。
系统的改装 对我来说是最想要的。因为可以原车无损的改装 安全性来说没问题。
行了 我编不下去了，小学语文实在不行，饶了我吧。直接进入主题： 中间手机坏了 换了手机 不过图片保存下来了，图序有些乱 担待点！！！
前期准备：
https://club.autohome.com.cn/bbs/thread-c-634-67125298-1.html为加装功放做准备
https://club.autohome.com.cn/bbs/thread-c-634-67184918-1.html续：离我的汽车影院更近一步了

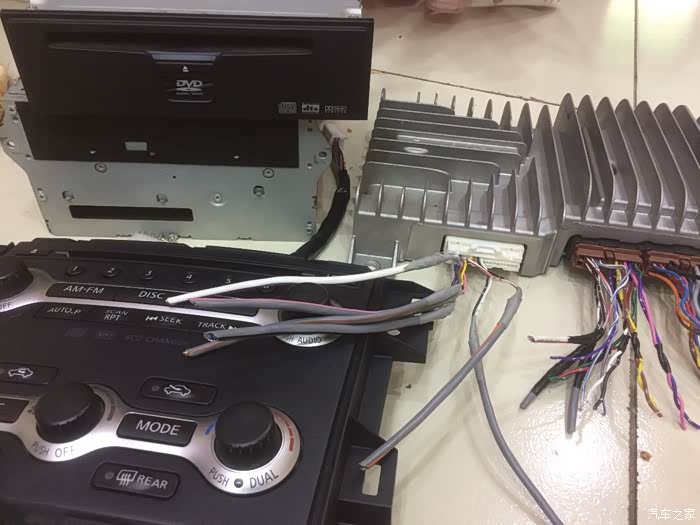

偶然的机会遇到拆车2008款公爵音响系统一套。
（AV主机， 大 小控制面板，显示器，带DTS解码的DVD，BOSE功放）
这才是DTS BOSE音响系统完整的一套设备。
（AV主机， 大 小控制面板，显示器，带DTS解码的DVD，BOSE功放）
这才是DTS BOSE音响系统完整的一套设备。

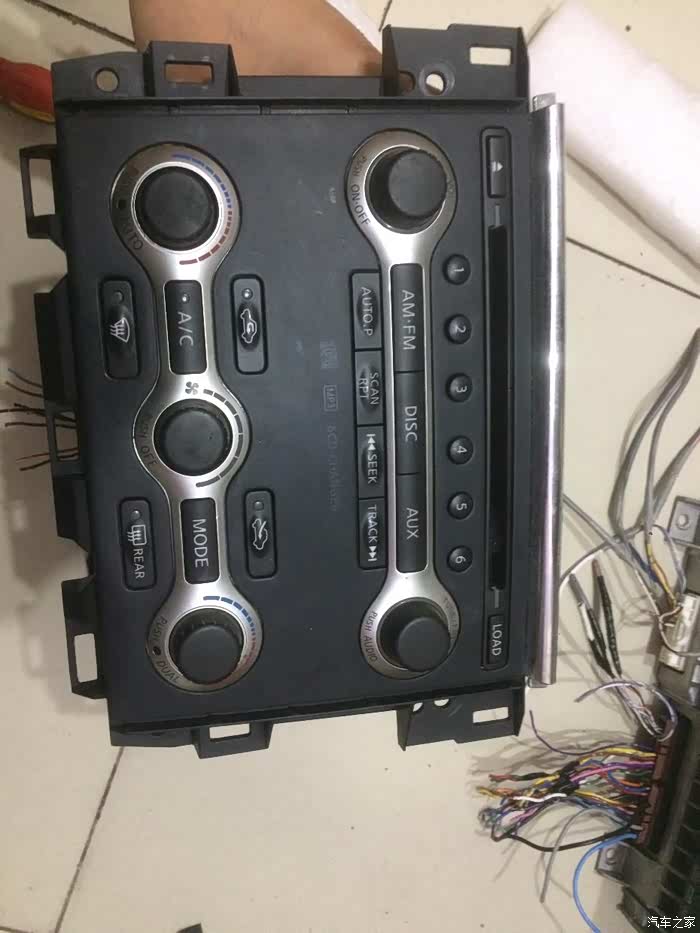

AV主机面板 和普通天籁不一样 公爵的面板和主机是分开的。

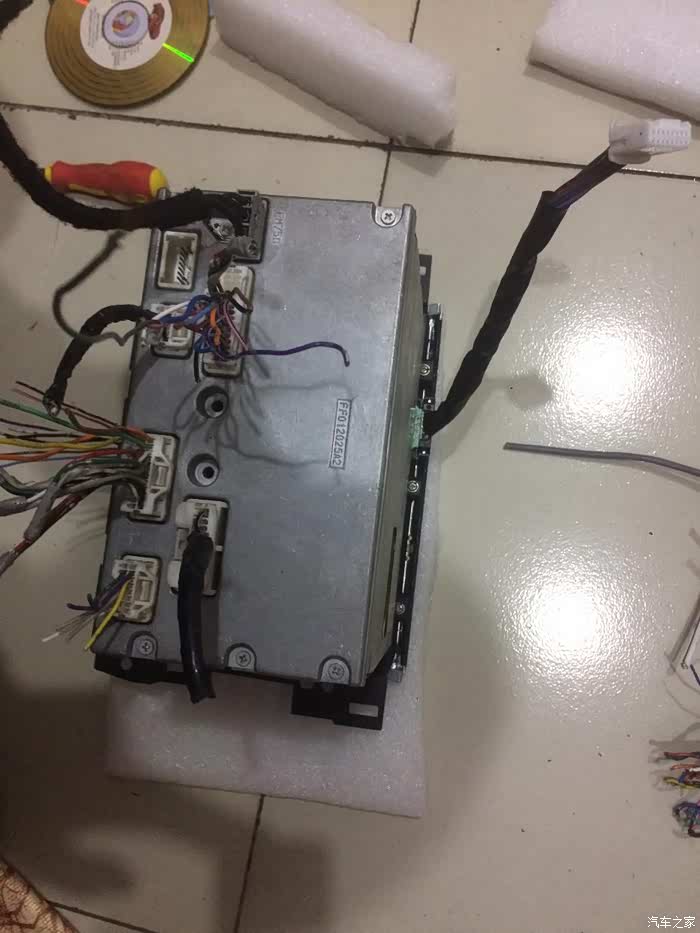

AV主机尾插部分

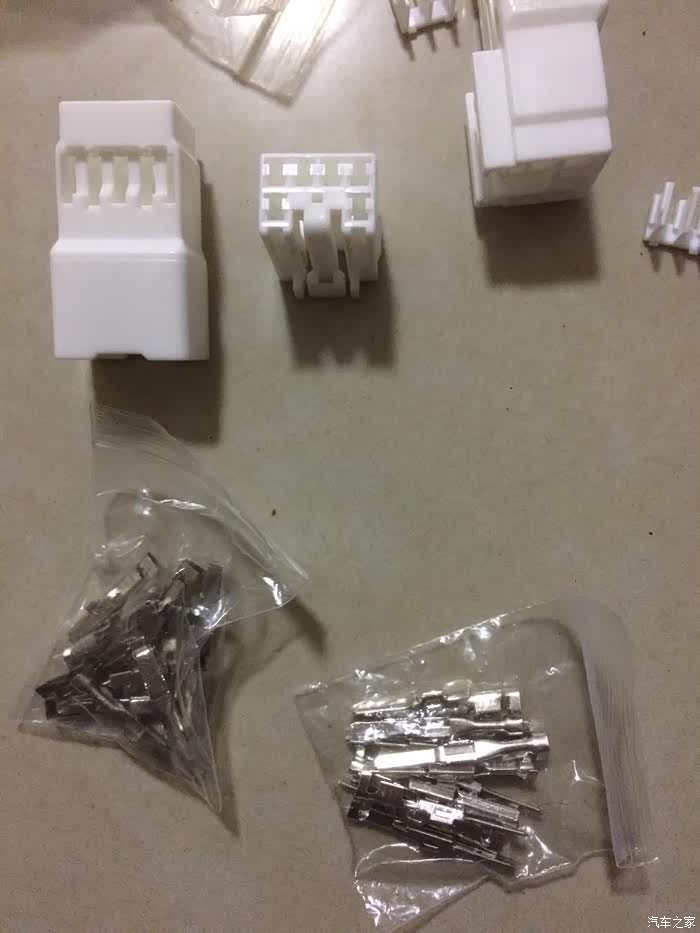

马家买的高品质插头。贵 一对插头20多块钱，

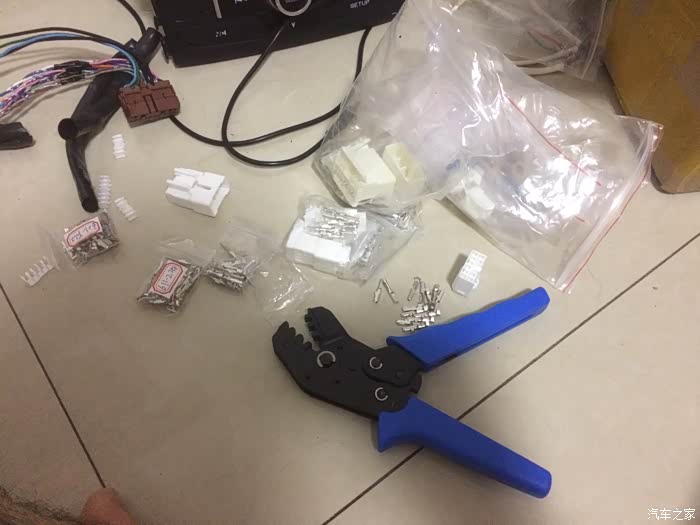

自己压的线，还可以吧。边做边学！！开始作废不少端子。
公母插头 6孔的我用在接高音 正好2个高音 1中置 6根线

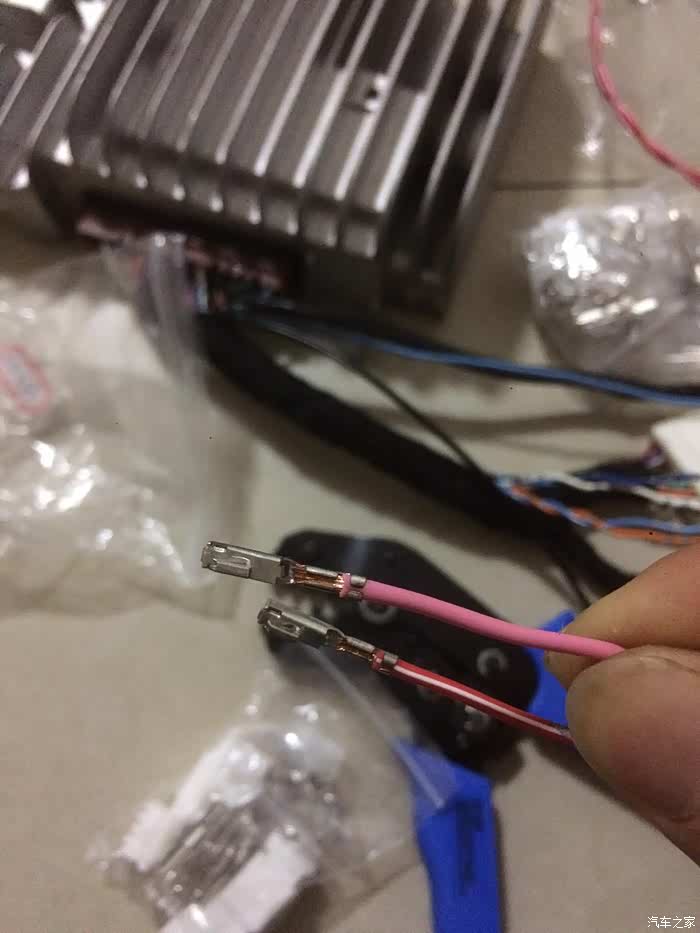

自己压的端子
做好一组
半成品
半成品
做好的功放输出部分
输入和输出整线
拿回来的公爵主机 6碟CD是坏的，里面的激光头位移了，排线也断了，无法修复 在马家买了机芯回来自己换的。
拆出来的CD激光头
CD激光头
换好的机芯 买回来的机芯电路板必须要换回原车的电路板，老板说好像有协议。
插一张 功放板上面的DTS解码芯片，天籁好声音 就靠你了！
拆AV主机时候拍的照片
拆AV主机时候拍的照片
拆AV主机时候拍的照片
在家测试中。。。前半个月 看这线路看的我头疼，晚上睡觉都在研究怎么接线！！
在此特别感谢奇骏论坛的 新汉2015到达 老哥 没有他 我真的不可能把这套系统弄响！！因为线路太多了。非常感谢！！
在此特别感谢奇骏论坛的 新汉2015到达 老哥 没有他 我真的不可能把这套系统弄响！！因为线路太多了。非常感谢！！
尾插部分，上面是AV主机的 下面是DVD
测试图
DVD特写
弄了近1个月 实在弄不想 就想放弃的，一天晚上快11点了 躺在床上还在想哪里的线接的不对 都是按照维修图纸接的 没理由不想 最后灵光一现，功放的另外一组协议接到AV面板上试试 再不行就算了，先试了一下 还是不响，把协议正负极反过来再试一次，卧槽，，，弄响的那一刻 只想哭。
各种工具，器材，图纸就位！
布线 总线从后备箱进入车内 用扎带固定好 旁边的黑红是4S装的倒车影像线路好像
输出和输入线走的是副驾驶这边 B柱的走位 电源线走驾驶室这边
扎带也是网上买的 车上有预留孔 扎带后面有固定卡子 按进去就行了
副驾驶这边 输出和输入总线 先用的绒布交代把线缠一遍，然后套上屏蔽网
固定好 防止异响的发生
就是这种卡子扎带 和原车的一模一样
拆装不知多少遍了，轻车熟路！
线路走好之后再次试机 OK 继续
原车的空调模块和公爵的不一样 暂时不能连上AV面板 先把原车空调控制面板放在下面继续使用 除了美观 不影响使用，这是目前为止 唯一不是无损改装的地方，
中置喇叭。喇叭盖
原车尾线总线 四门喇叭线 一剪子咔嚓剪掉，不用的线给包起来 不影响，另外一头接上功放的输出
有的线没有提前做好 是怕上车之后还有改动的地方 现改现做！
连夜加班
蓝色这边是DVD5.1输出 接上功放白色插头的输入
做好的四门喇叭对插 高音对插
这组好像是方向盘控制线
这是测相位时调整喇叭正负极。
后备箱6*9喇叭和3寸卫星喇叭并联！缠好再包好！
功放电源负极压上端子直接固定在车体
全部弄完之后发现6碟CD和FM广播听不了 只能听DVD 这不是扯淡么。
过了几天再次拆机检查！
过了几天再次拆机检查！
最后反复测试 DVD和AV主机的两组输出接错位了，怪不得之前听着低音怪怪的，
再次测相位，每个喇叭都测一遍 确保没有反接的。最后全部OK
相位测试碟 和说明书
完美。。。
忘了说 上面说到DVD和AV的两组输出线接错位的事 在测试中突然主机和显示器所有都没反应了，不通电，急坏我了 不会是夭折了吧，想哭啊 把主机拿回家在屋里通电测试 是好的，拿到车上就不行了 确定是电源问题，开始检查保险。
这是好东西 感谢分享的小伙伴们！！！
每个保险丝全部拔出来看了 都没问题。急了。。。
最后只有一个地方 发动机舱里面还有一组保险模块，赌一把吧。
每个保险拔出来也都没事~！最后在最左边的蓝色15A保险拔出来一看：下图
每个保险拔出来也都没事~！最后在最左边的蓝色15A保险拔出来一看：下图
断了，，，，断了。。。。好吧 总算找到源头了。
方向盘下面的保险盒是有备用保险丝的 10A 15A 20A都有 找到相同15A的保险 装上再次通电 一切又正常了。。。心里的石头落地了。。。
方向盘下面的保险盒是有备用保险丝的 10A 15A 20A都有 找到相同15A的保险 装上再次通电 一切又正常了。。。心里的石头落地了。。。
手套箱的DVD 问一下 你们公爵原车的DVD面板 和手套箱下面也是空这么多吗？？？
全貌，空调控制是个遗憾 以后有时间再研究 目前补影响使用
享受中。。。
自己刻的CD和DVD 歌曲都是用会员下载的无损刻的！
也刻了几盘DTS格式的碟！！说实话 好听是好听，就是音源太少 好听对自己口味的也少，刻碟太麻烦 买成品贵不说 还不一定货真！
自己刻的CD和DVD 歌曲都是用会员下载的无损刻的！
也刻了几盘DTS格式的碟！！说实话 好听是好听，就是音源太少 好听对自己口味的也少，刻碟太麻烦 买成品贵不说 还不一定货真！
原车的一套放在家里，耳朵被BOSE的声音养刁了，回来再听原车的，，连我老婆都说难听死了
AUX连手机听
改完的后备箱全貌
6*9
至少有2个月没洗车了 今天天气不错 又正好有空 洗了车 拍个图片来写作业了
最后说下，目前改的喇叭有：2个高音，1中置 后面两个6*9和2个环绕音响，四个门的喇叭没有换 用的还是原车的。听着效果也不错 四门的等听腻了再换BOSE的
第一次改完听了一段时间 开始感觉提升特别大 越听越觉得低音有点浑，低音还有点延迟。。就觉得哪组线路接错，才有了后来测试烧保险丝的情况。彻底改好之后 听着又是一次质的飞跃！！听着自己都起鸡皮疙瘩！
之前朋友们都说改完异响一大堆，只能说改的过程中没有处理到位！！！现在我这 行驶中 或者是听音乐的时候没有任何异响 没改之前除了天冷中控有异响以外 其他都正常！！中控异响是天籁的通病。
下面附上视频！论坛视频中是用AV CD主机 优酷视频我会上传DVD DTS的效果
改装费用： 因为公爵的一套是拆车友情价 市场价一套（AV主机， 大 小控制面板，显示器，带DTS解码的DVD，BOSE功放）大概在1万元左右！不加喇叭，线材的价格！！！所以这套价格我就不发了。
2.5寸高音一对280
3寸中置180
一对6*9 550
一对环绕加喇叭盖300
中置喇叭盖80
线材400左右
各种插头 扎带 胶带大概200
四门的喇叭目前还没换 不加上主机 功放 目前花费2000左右 效果来说值，非常值！！！
温馨提醒：像我这样系统的改 不是怕麻烦 价格高 关键是没货 一整套的太少太少了。效果相近又省钱的话 加BOSE功放 换BOSE喇叭也就行了 没必要像我这样大费周章！！！一整套加喇叭5000左右就够了！
DTS效果视频http://v.youku.com/v_show/id_XMzExMjA3MzYzMg==.html?sharefrom=iphone
第一次改完听了一段时间 开始感觉提升特别大 越听越觉得低音有点浑，低音还有点延迟。。就觉得哪组线路接错，才有了后来测试烧保险丝的情况。彻底改好之后 听着又是一次质的飞跃！！听着自己都起鸡皮疙瘩！
之前朋友们都说改完异响一大堆，只能说改的过程中没有处理到位！！！现在我这 行驶中 或者是听音乐的时候没有任何异响 没改之前除了天冷中控有异响以外 其他都正常！！中控异响是天籁的通病。
下面附上视频！论坛视频中是用AV CD主机 优酷视频我会上传DVD DTS的效果
改装费用： 因为公爵的一套是拆车友情价 市场价一套（AV主机， 大 小控制面板，显示器，带DTS解码的DVD，BOSE功放）大概在1万元左右！不加喇叭，线材的价格！！！所以这套价格我就不发了。
2.5寸高音一对280
3寸中置180
一对6*9 550
一对环绕加喇叭盖300
中置喇叭盖80
线材400左右
各种插头 扎带 胶带大概200
四门的喇叭目前还没换 不加上主机 功放 目前花费2000左右 效果来说值，非常值！！！
温馨提醒：像我这样系统的改 不是怕麻烦 价格高 关键是没货 一整套的太少太少了。效果相近又省钱的话 加BOSE功放 换BOSE喇叭也就行了 没必要像我这样大费周章！！！一整套加喇叭5000左右就够了！
DTS效果视频http://v.youku.com/v_show/id_XMzExMjA3MzYzMg==.html?sharefrom=iphone
