悦翔哪都好,就是听音乐太麻烦,收音机实在不想听了,CD呢,得自己刻碟片,,,得花钱不说,刻出的碟片不知道啥时候让朋友看上了"借"去听听就借没了....

所以去年夏天自己改CD功放的时候,顺手改装上了一个网上淘的最简单的那种MP3解码器.听了一年觉得还不错....前不久忽然又开始发疯了,,,想把它改的再完美一点...

于是有了这个过程,,,打字很累,直接上图片了.

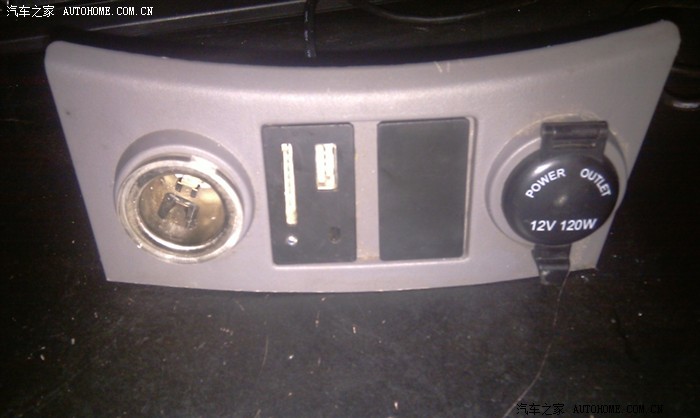

原来的样子,当时改这个费了老鼻子劲了...

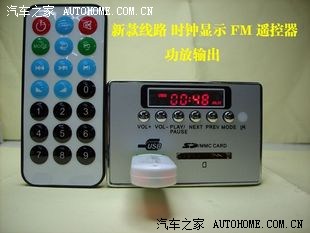

之前看中的是这一款,后来发现屏太大,而且谁没事也不会开车老去看那屏.而且按键什么的一改,工程量会非常大.所以就换了下面这种:

这是从网上买的这种.

二、模块特点：

      解码板上加有大功率稳压集成电路,输入电压在5-14V范围都能正常工作,

  电源输入加有反接保护电路，如您不小心接反(电源灯不亮)，应及时在二分钟内改变正负极接线，解码板会安全无恙.

l模块内含MP3/WMA歌曲解码芯片；

l 支持USB，SD、MMC卡进行播放；

l 支持上一曲、下一曲、音量调节、EQ、播放/暂停、停止、重复；

l 支持FAT12，FAT16的文件系统；

l 支持MP1 Layer3、MP2 Layer3、MP3 Layer3版本的歌曲；

l 支持32－320kbps的MP3歌曲;

l 支持 断电记忆（曲目、音量记忆）！

l面板尺寸:  长7.5cm宽5cm厚0.5cm 安装嵌入深度5.0cm;

l遥控器尺寸:85X39X6mm .

这款面板的尺寸是长7.5cm宽5cm.而车上点烟器那边的孔,能容下5.8CMX4.4CM.

所以第一步就是截成所需要的尺寸了.我有个好朋友,做木匠的,,,,到他家里用电锯之类的东西半个小时就搞好了,尺寸精确到0.25MM.

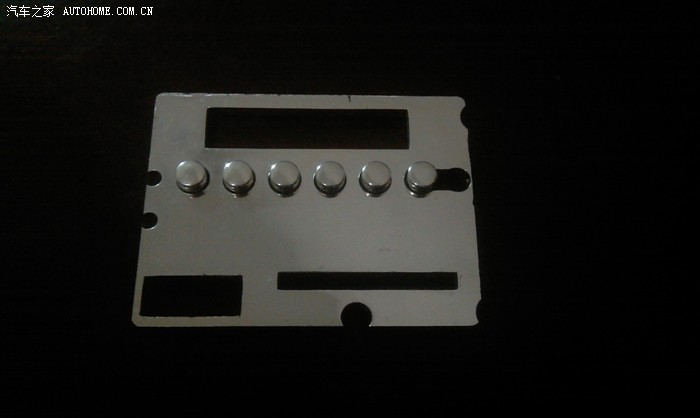

这是改好尺寸以后的面板.还没有贴面纸,有点丑哈.

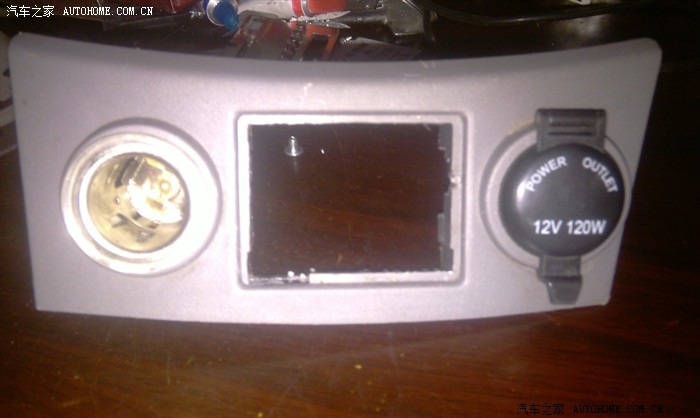

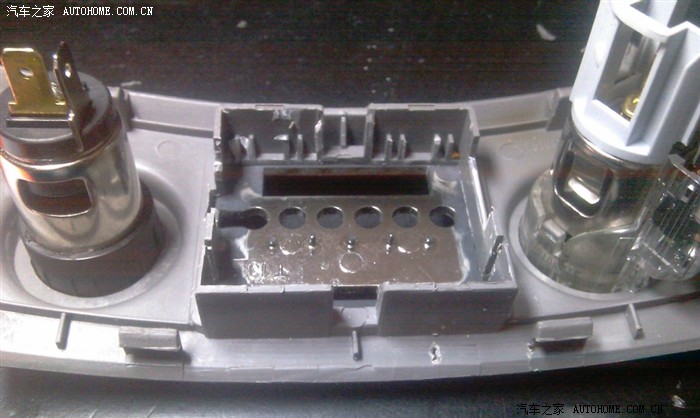

点烟器的面板也已经改的差不多了,两个黑色的卡扣拿掉以后,截掉中间的梁....就成这样了.

再从前面看一下,四边那里正好适合抹胶,本来准备的是AB胶,后来发现效果并不好,而且味道实在太刺鼻了,,,,后来换了502用着蛮好的,,,,唯一的缺点是点多了会淌的到处都是,,,点的时候小心点就好了.

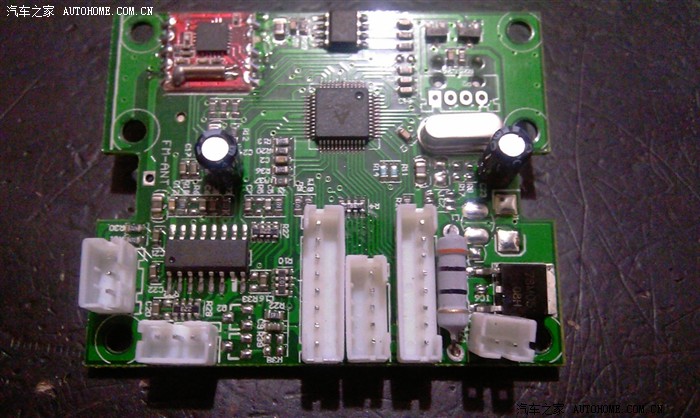

再来看一下集成电路板.集成电路板和屏板按键板是分离的,通过插排连接,方便分别固定.板子上那块红色的小板,是收音模块,用不到的东西,本想焊掉,,,,后来留着就留着吧,没有处理.右下角那个黑色的就是传说中的7805了.....12V转到5V,有点发烫,还好厂家在背面加了锡网散热,所以发热不是很厉害.

预定位屏板按键板,点烟器面板背面的那个框框,两边各开一个合适宽合适深的口子,,,放进去正好.

截好的面板放进去也正合适....(还没有贴贴纸,有点难看.)

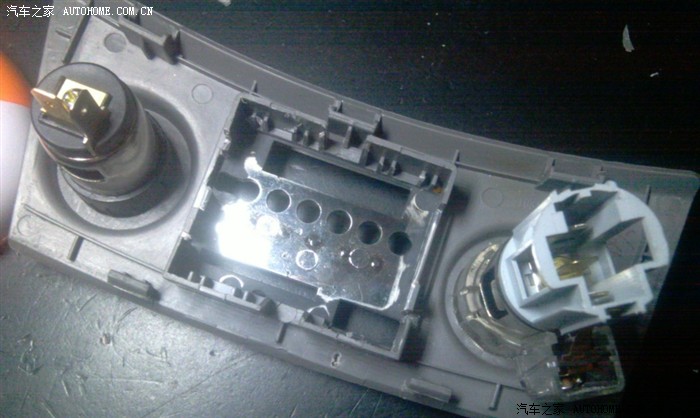

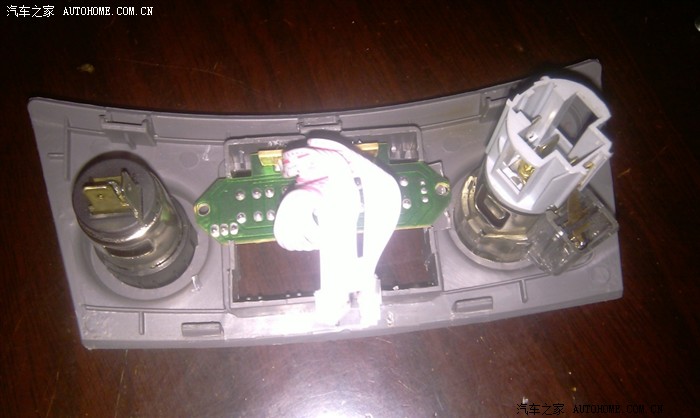

面板放进去以后背面的图片.

再来一张.

继续在点烟器面板背面的框框两边开豁,,,正好卡入集成电路板.非常合适.

现在只是预先放入看看,不合适的话再继续修改.还没有最终固定.

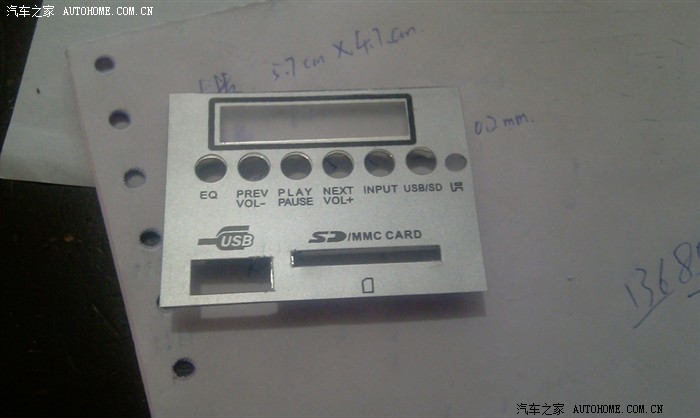

贴好贴纸的面板,好看多了吧?面板也是要裁去一些的.

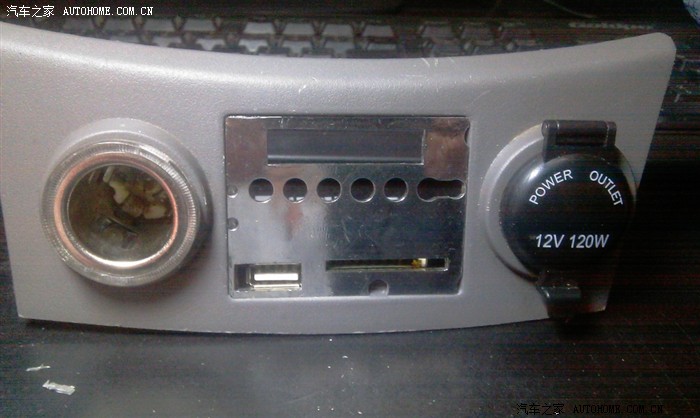

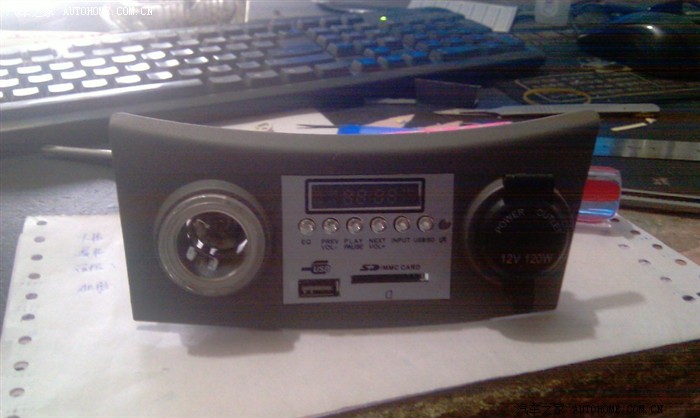

放上去看看,正好.

下面的工作就是固定了,,,,屏板和按键板那一块放进去以后,我是用两块塑料长条用502粘在两边固定的.

而集成电路板的固定就简单了,先把之前取下来的螺丝柱用502粘在点烟器背面的框框的合适位置上.再拧上原来的螺丝就固定好了.也方便以后取下来.

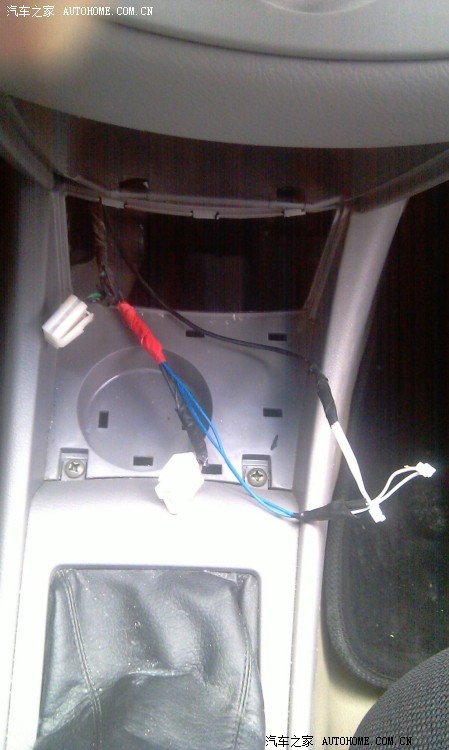

车里面的线去年就已经接好的.音频直接输入到CD机的AUX那里.电源的正极来自CD机的开关.接地直接从旁边的车载口那里取.

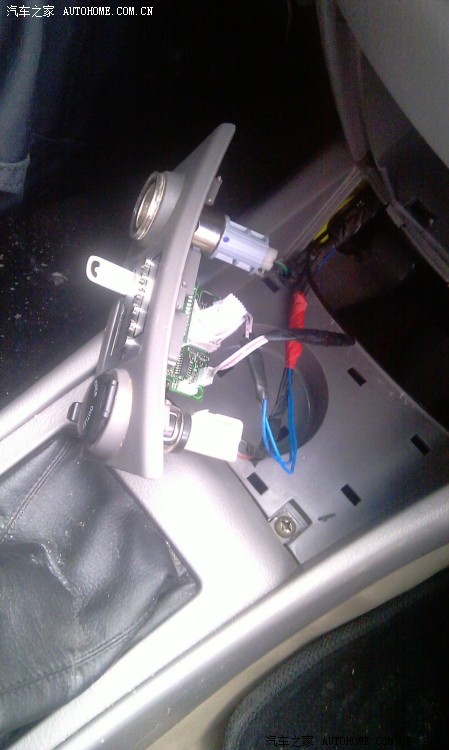

看看吧,一共四股线,一个是插在点烟器上的,一个是插在车充上的,一个是12V电源输入,一个是音频输出.

插上所有的线,加电试试,,,一切OK.

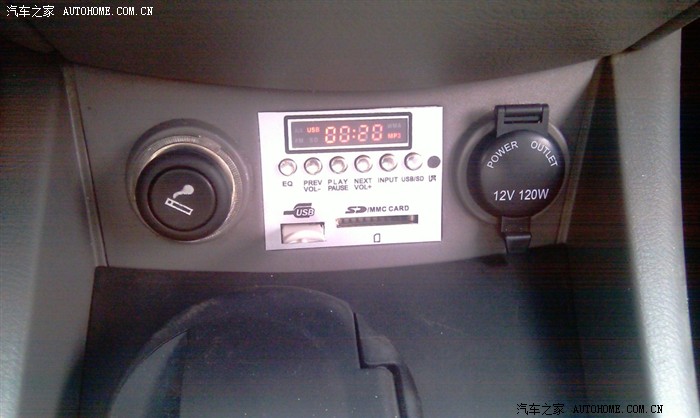

恢复原状....

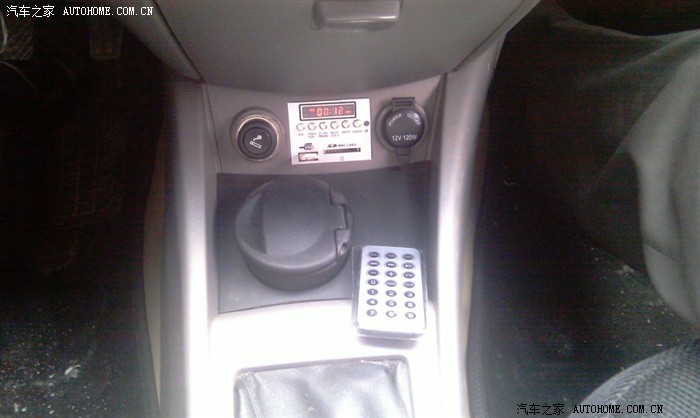

再来看看....

真的不错....

之所以买这一款,一是因为价格便宜.二是因为不仅支持MP3格式,还支持WMA格式.三是这一款,是厂家量产的,,而不是后来焊接上7805的.比较稳定.....四是支持文件夹切换.(遥控器上可以,面板上的按键不可以.)

好了.....图片有的是前一天晚上照的,有的是今天白天照的,所以有的清晰有的不清晰.而且自己一个人搞也不方便拍照.照片不多,,,,,有哪里不明白的加我Q吧.9528080

准备抽时间把点烟器的面板整个贴上碳纤维.那样也许更好看.有空再整那个吧.
