之前逍遥兄的作业有介绍的延时继电器,这个东东确实好用,而且价格也不贵,十来块一个。很多同学这时会问延时继电器起什么作用啊?其实很多作用的,只要你懂它的原理,下面就一个实例介绍下吧。我们平时装的行车记录仪,神马的都是接点烟器吧?平时是不是打开钥匙就来电?然后启动发动机时就会断一下电?经常这样:来电-断电-来电,用电器很容易坏的,所以这时这神器就上场啦:

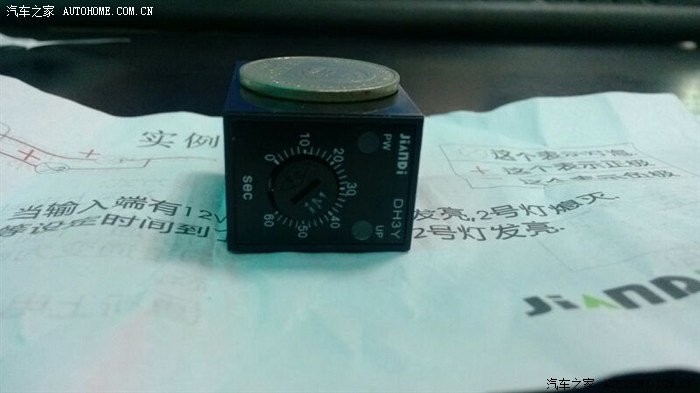

↑延时继电器-这东东可以有0-60秒可调,功能是当它接到第一次通电时会开始按照你设定的时间进行延时,这时我们的用电器没电,等延时时间到后就开始接通电源,比如我设定延时20秒,那我上车打开钥匙,这时要等20秒才有电给我指定的用电器。

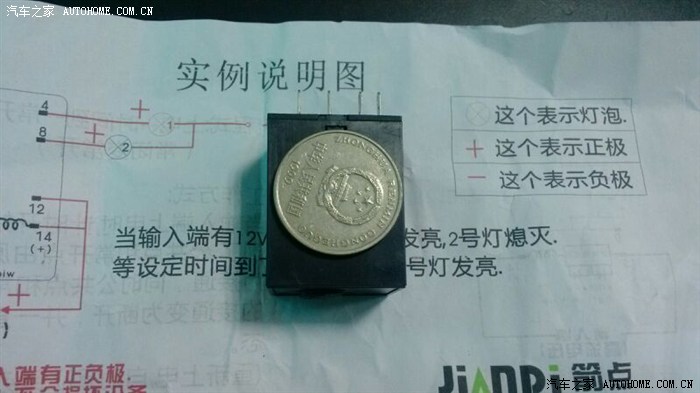

↑ 这东体积比一块硬币大一点点。

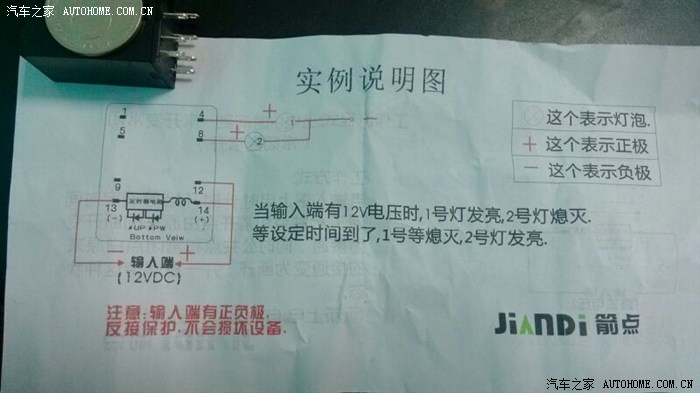

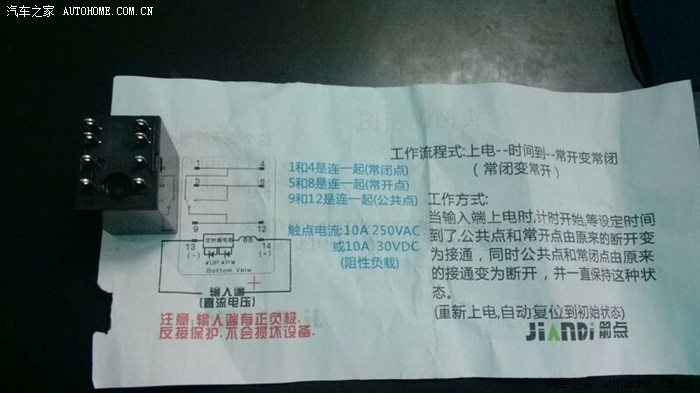

↑ 原理图,很简单的。还有说明书。

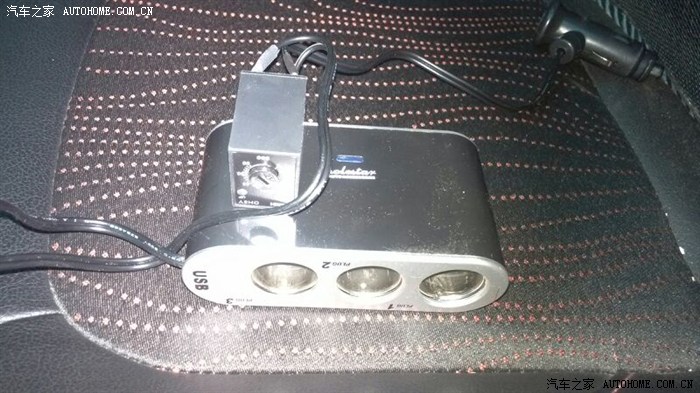

↑这里有个实例接法,我们用来控制一分三点烟器可以按图片上接灯二的接法就对啦,灯一不用接。
↑ 我是接在一分三点烟器上,这样上面三个口都有延时功能。以后用电器插上去就可以,直接减断电源线接上就可以,接的时候要用万用表测下正负极喔。

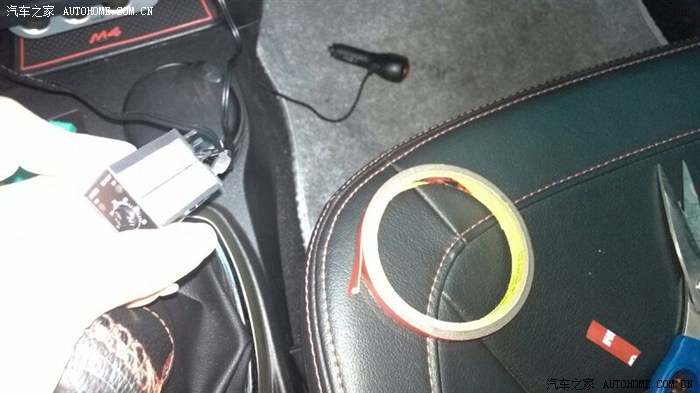

↑在继电器上贴点3m胶就可以方便固定继电器(小全你的3m胶用上场啦呵呵)
↑另外大家有没注意到,继电器上面有两个红色的灯,右边那个是接到电源就亮,代表继电器工作正常,左边那个灯是延时完成后亮,代表延时完成已经有电源输出了,。

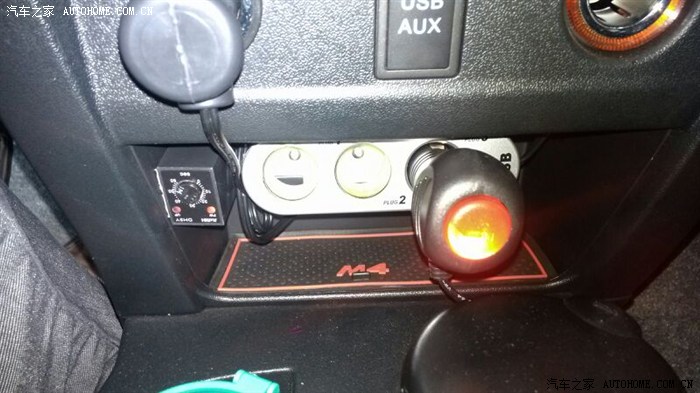

我把一分三和继电器都固定在点烟器下面那个地方,位置刚好,继电器可调的那面对外面就可以,方便随时可调,我调了20秒,感觉刚好;-),打开钥匙开始延时,等自检完毕我启动车后10秒左右延时完毕开始通电给一分三点烟器,非常好,还可以避免发动时电流对用电器的冲击。 ps:我买了三个,过几天有空在中控上也装一个呵呵。

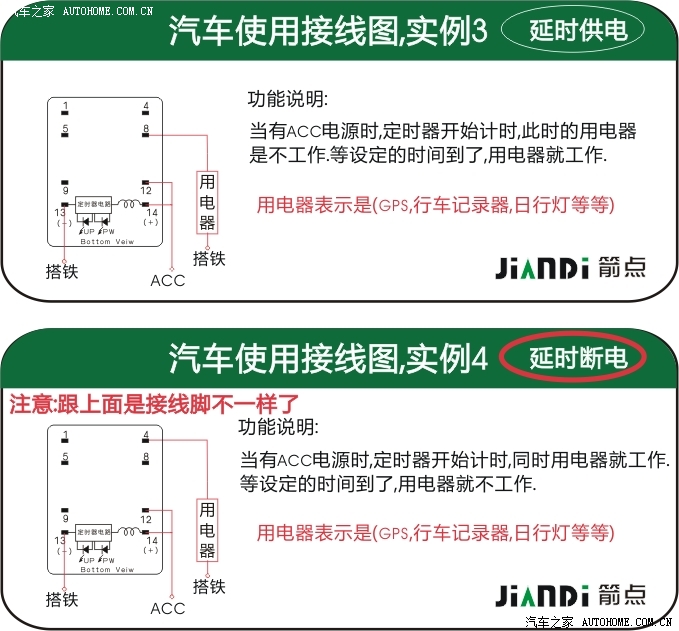

我补一个接线图上来,按实例3的接法就对了。
