思铂睿超强加装！电装终结者~（车载电台完美安装）

1 268 发布于 2014-11-03 14:00:31 只看楼主修改帖子

（如果您有什么问题或建议，欢迎交流~）

车载电台终于完美安装上了，到现在为止已经加的没什么可以加装了，资料整理一下，给大家上完美的作业。

（手机拍照，效果不好见谅），作业步骤很多，有疑问或者建议的话直接回复，会第一时间完善。

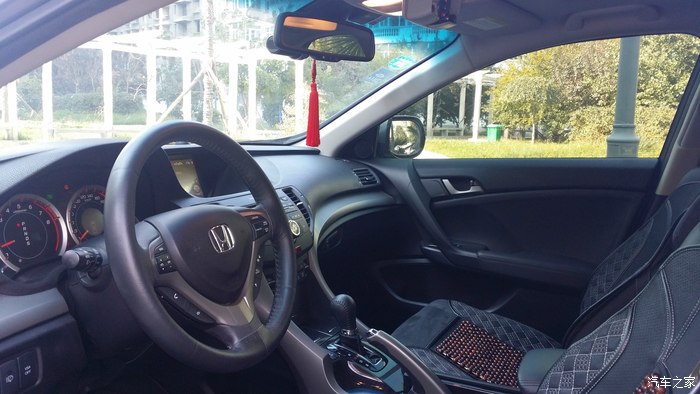

因为追求的是完美安装，所以图片上还真看不出有什么特别之处，完全原车风格，基本没有加装的印痕感觉。

先大致说一下加装内容及作业顺序：

1、导航系统，这个是很简单的，作业至大致描述一下，主要说明一下安装注意事项及配件选用事项；

2、OBD蓝牙检测的加装和使用，作业简单，只要是常电换成ACC接线问题；

3、胎压检测，主要说接线及效果评测，还有就是后续维护问题；

4、行车记录仪，主要是接线就走线问题；

5、防盗、自动升窗、自动折叠后视镜、行车落锁、紧急开锁等，这个会重点说明一下，第一是产品，第二是再原有基础上的改造，第三是后预留接口，再进一步加强功能的事情；

6、车电台的安装，这是自己动手改装的完美之作，可以说完爆以前的所有电台安装作业。之后重点说明。

7、其他零零碎碎的，更换60AH电瓶、全车LED灯泡、遥控LED示宽灯、ECT不停车收费接收器安装等....

作业逐步完善，大家有问题可以直接回复，我看到回复后会根据大家的问题在作业中完善。

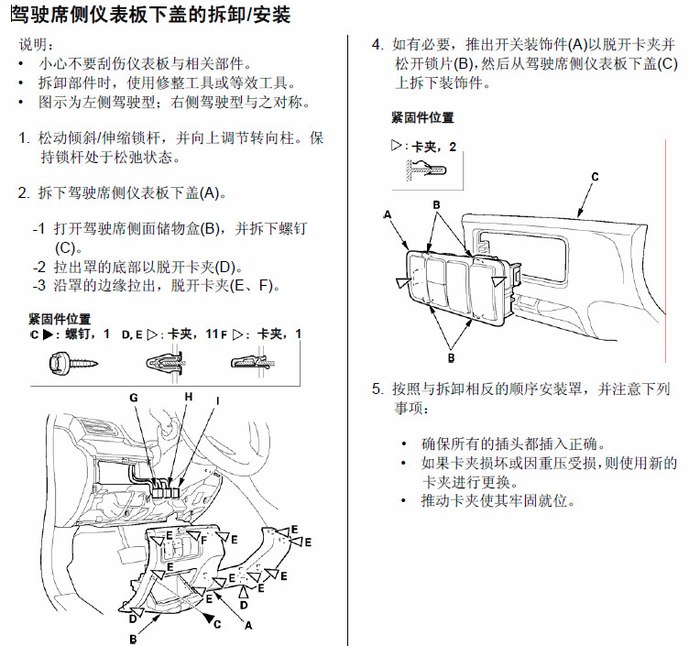

拆解图为了确保安全，均采用原版维修手册或产品安装图的拆解图例。

电源设置：所有电源均采用从保险盒取电的方式，采用取电器取电，思铂睿用的是迷你插口，见下图：

就是这个样子的，上面的保险片是给红线供电的，下面的是原保险片插头，咱们使用只使用最上面的插口，不和原车电路冲突，保险片咱们准备2A、3A、和15A的若干备用。

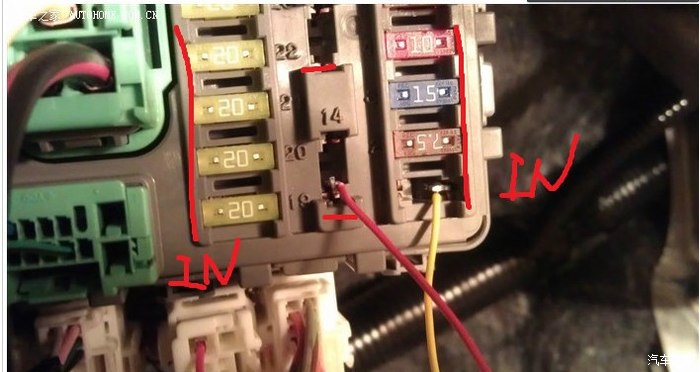

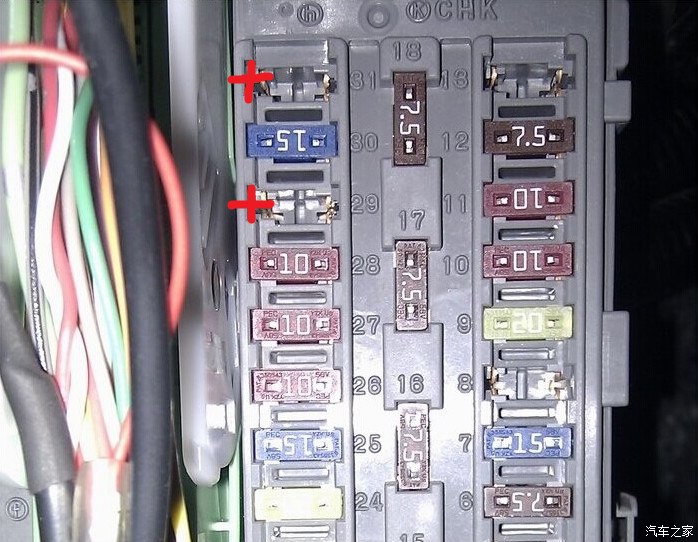

咱们使用的正电源分两种，一种是时刻都有电的咱们叫常电（我们用29、30号插口），一种是钥匙关闭就没有电的咱们叫ACC（我们用1、15号插口）。红色标示方向为进线方向，对应取电线的红色位置。向盘下取电的图例如下：

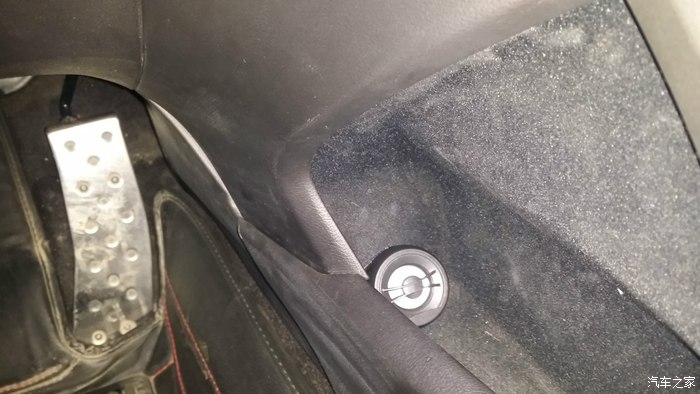

负极搭铁，在方向盘下有几个搭铁地方，小功率的搭在原车接地端（打开装饰板就能看到），大功率（电台）的接在预留的接地桩上。（安装好没有拍照片，反正就两个地方可用，大功率的不和原车的地线放一起就行）。

一、导航的安装

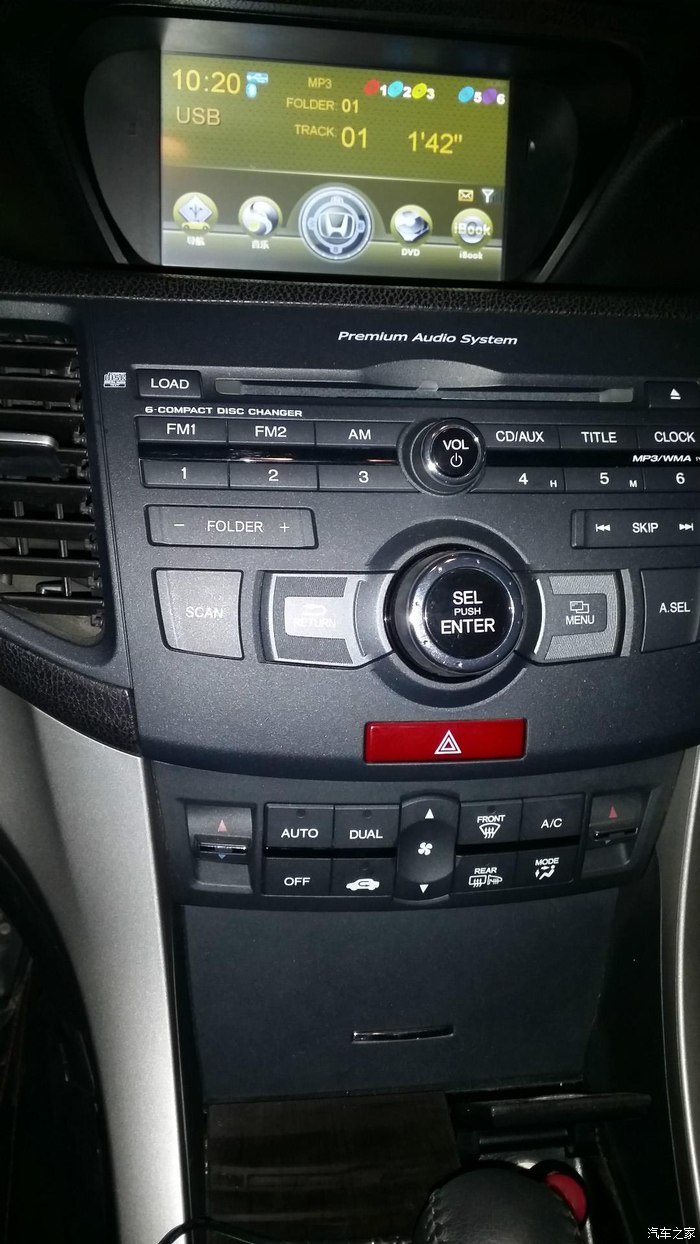

导航是4S店送的，路畅IBook2，这是感觉很好的一款导航，可以加装蓝牙，接收OBD信息，另外可以加装3G无线网卡，完成娱乐和定位等网络功能。我安装时间把配套的DVD光驱拆掉，没有安装，第一是DVD对我来说没有什么用（用USB拷贝电影更容易一些），第二是配的DVD指示灯太亮，有点山寨，第三是真心感觉这个位置有一个储物盒很有必要。不安装DVD光驱不影响其他功能，建议加装这款导航时可不安装DVD光驱。如下图，下面储物盒保留了。

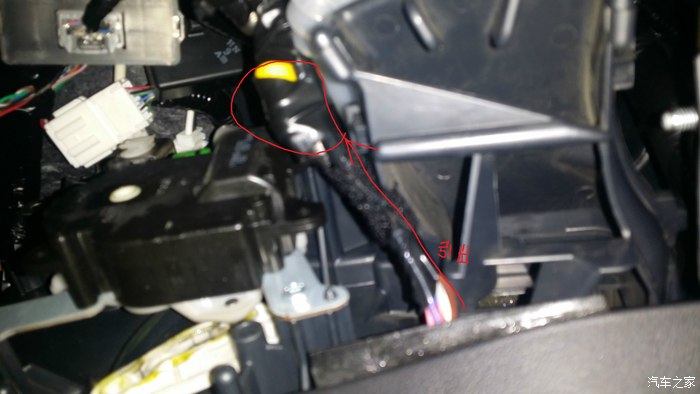

另外要注意的是所有的输入输出插头，都要引到方向盘下一个可靠位置，以后增加或者替换什么的时候，可以不用拆中控了。（红色线是引出的AV线等，一根连接倒车后视镜，其他的包起来固定在方向盘下是钢管上，备用）

配套是USB连接线引到副驾驶手套箱里面，两个USB插头，可以插3G无线网卡和蓝牙接收器（连接OBD用）或者插U盘播放电影或者MP3。

倒车影像不用多说，直接连线ok。

二、OBD蓝牙连接

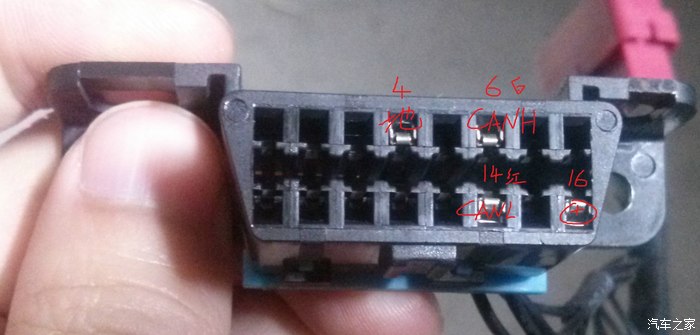

首先买根OBD延长线，如图样子的40块钱左右，根据需要剪掉其他的引线，咱们就用4、6、14、16脚的引线，见下图，其中16脚引线断开，在接蓝牙侧引出一根线，接ACC。（原引脚是常电）。这样做的好处是不需要obd蓝牙经常供电，只在钥匙开启状态才有电，这样保证不消耗多余的电瓶电量。

改好后直接插上蓝牙发射器，另一端插在车的OBD检测口上ok。

三、胎压检测

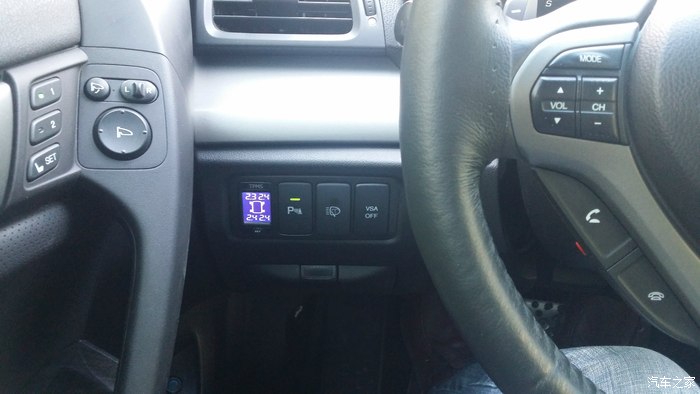

就是这个玩意儿，宝宝上搜一下能找到，安装很简单，把面板拆开就行，方法是这个下面的小卡片盒打开，里面有一个小螺丝，卸掉，然后直接扣就可以了，把整个这块的面板就拆下来了。示意图如下

另外安装时间最好是调整一下按钮顺序，按照最合理，哈哈。。。

屏幕电源连接ACC。

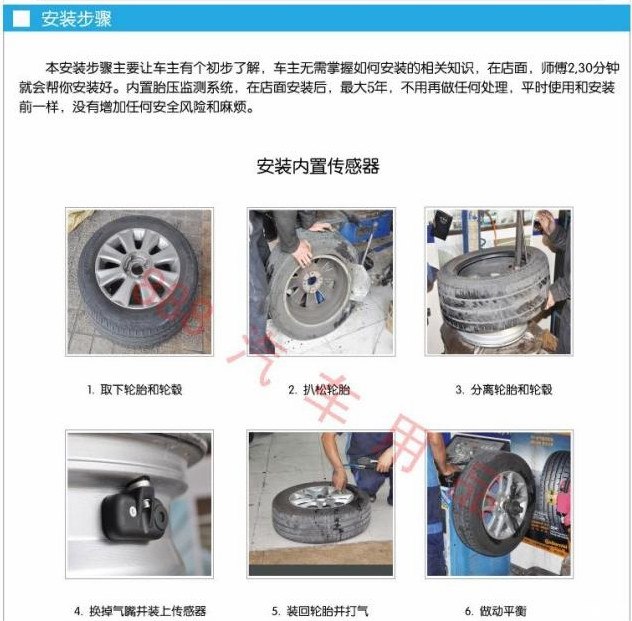

发射传感器拿轮胎店里安装，之后做一下动平衡，没有什么技术含量。

四、行车记录仪安装

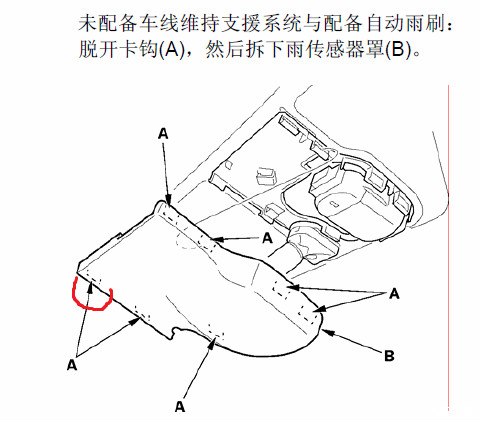

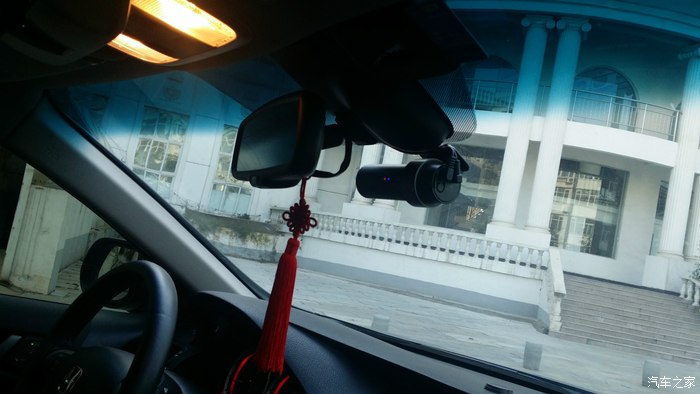

口红姬双摄像头的，安装位置这个地方很ok，原车风格，取电时，撬开后视镜后面黑色的壳，方法见下图。

红色地方，用塑料翘板撬开，然后逐步拿下即可。卡扣件，注意不要用蛮力。拆开后是这样子的

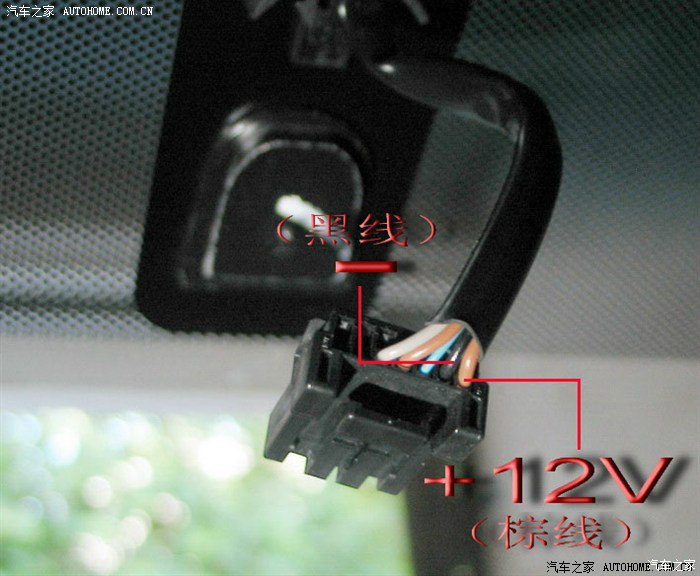

可以从内后视镜里面取电，如下图

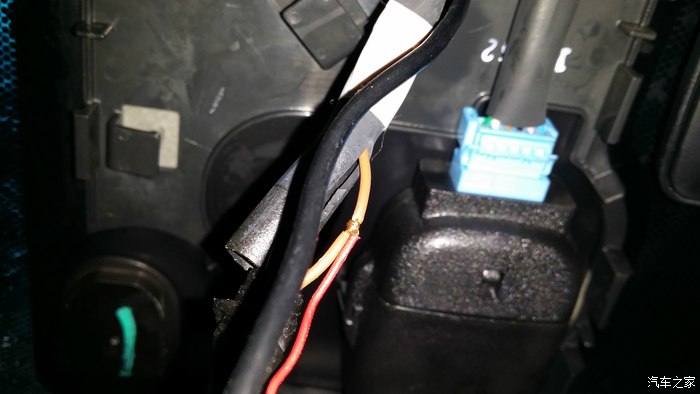

剥开保护层，黑色是地线，棕色是ACC。可以直接接这两根线ok，然后线束和原后视镜线束绑顺一起就行，（我把电源线引到驾驶侧保险盒里面了，考虑以后升级，想汽***动报警时，行车记录仪自动开启延时2分钟，这是后话）。
后摄像头直接沿密封条引到后玻璃处，没有技术含量。效果见图。

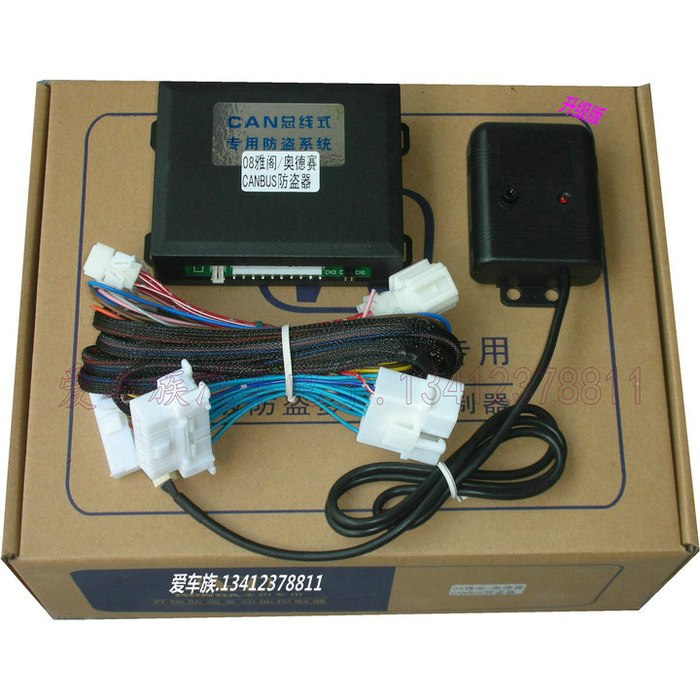

五、防盗升级（震动报警、车速落锁、自动升窗、自动折叠后视镜、自动锁车、紧急开锁...）

由于安装的早，没有留施工图片，采用商家产品说明和图片供参考。

这是一款很值得加装的东东，特别是加了两个开关之后，方便，很高大上的感觉，强烈推荐！

====================以下是产品说明========

提升原车17个功能

1：自动升窗

熄火后按遥控锁车键自动升窗，按开锁暂停升窗

2：行车上锁

车行驶的时候，时速上10-15公里/小时，4个中控锁会自动锁车，防止后排小孩开门和别人拉开车门。

3：熄火开锁

停车后，熄火时 4个中控锁会自动打开，方便车上人员开门下车

4：锁车喇叭报警

按遥控锁车的时候，喇叭会报警一声，没有关好门和前后盖没有关好，会一直报警，

5：按开锁喇叭响2声

开锁的时候喇叭报警2声，方便停车场寻车。

6：开门闪灯

行驶中和停车时候，车上的人员开任何一个门，会打开双闪，提示后面车辆注意。

7：静音防盗

按2下遥控锁车，防盗进入静音防盗模式，只闪灯，不报警，下雨天打雷，放鞭炮是可以用，防止乱报警，防止扰民。

8：紧急刹车开锁

时速在50以上行驶时候，车辆突然在0.5秒之内降25以上，4个中控锁会自动打开，危险的自动打开，提示后面车辆注意。防止发生事故后救援。

9：断电【断油】暗锁功能【选配，需要接继电器】

没有按解锁的情况下，【小偷】偷车的时候启动不了或自动熄火。

10：自动设防

熄火关好门30秒后，车辆自动进入防盗警戒，开门会喇叭报警

11：自动锁车

忘记锁车后30秒会自动锁车，锁车会自动升窗

12：非法进入报警

没有按遥控解锁的情况下，非法打开车门，会长响喇叭报警。

13：紧急解除

遥控没电时，钥匙头打开车门，会报警，钥匙打到ACC再关闭可解除报警。

14：忘记锁车报警提示

熄火后关好门，忘记锁车离开的情况下，10秒左右，喇叭提示3声，提示忘记锁车

15：修车省电模式

按遥控开锁4下，按完后6秒左右喇叭提示4声，防盗进入休眠状态，开门不闪灯，不报警。保护电瓶。

16：后视镜折叠【按遥控锁车，后视镜自动折叠。】

17：遥控关天窗【按遥控锁车，天窗自动关闭。】。

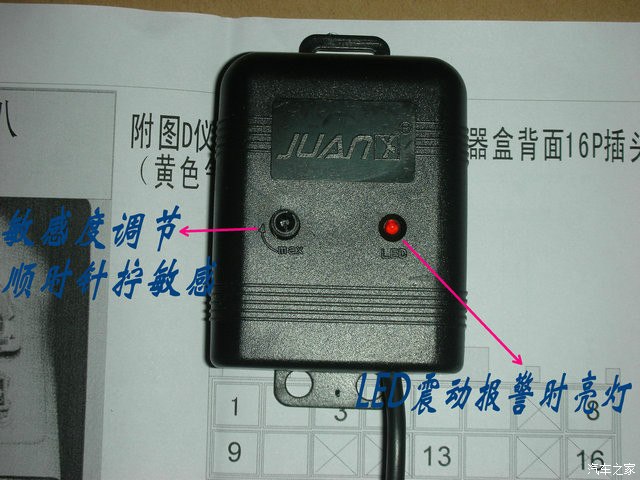

=================以下图片采用商家（娟姐车载电子）图片=============

============================================

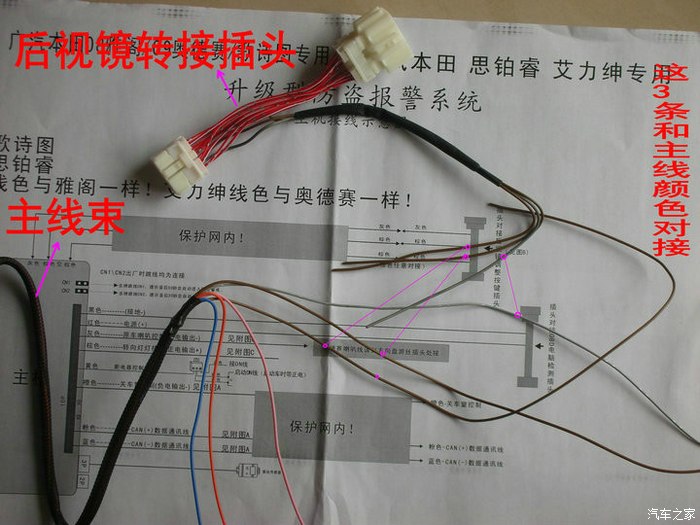

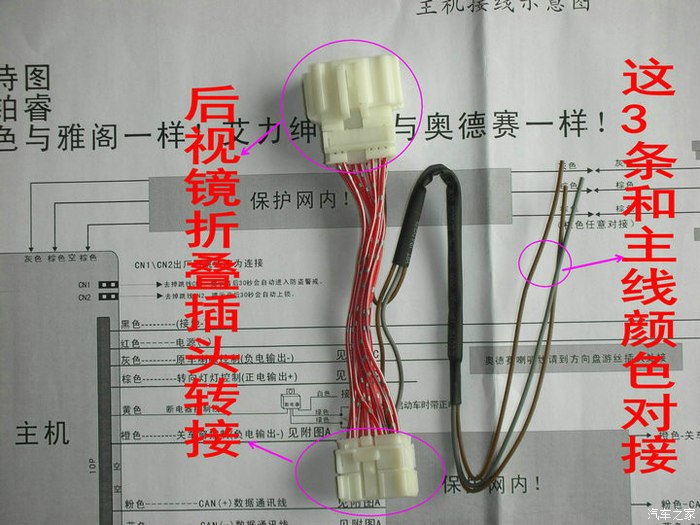

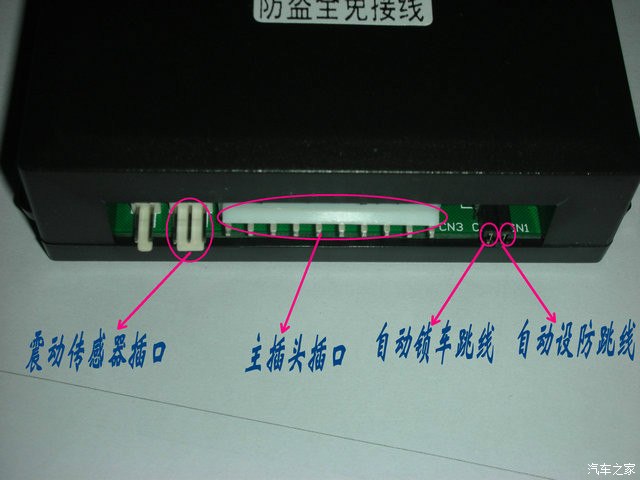

安装及改造：

原产品采用总线设计，工作电流实测15ma，是我测试基本最小电流的。有接线图安装按照说明书并无困难。

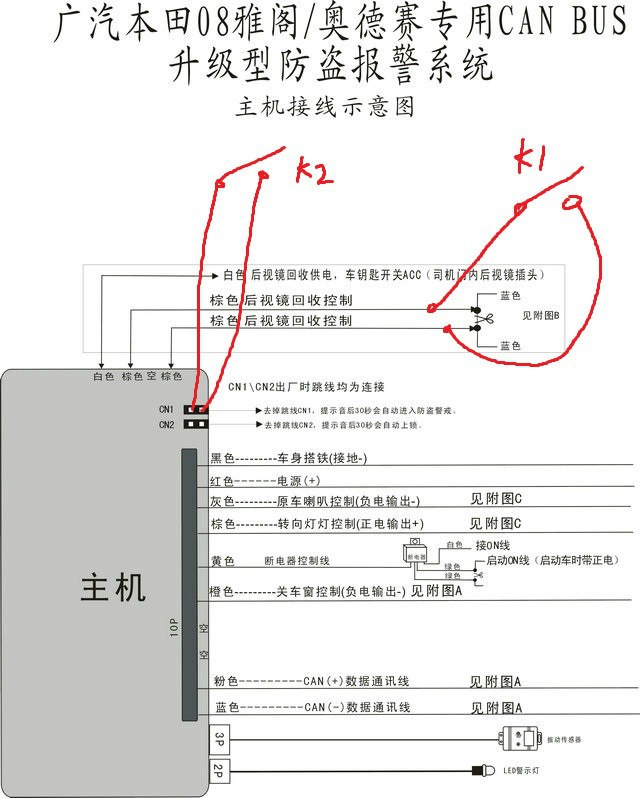

考虑到后视镜并不是每次锁车都需要折叠的，所以加了一个控制是不是自动折叠后视镜的开关（直径16mm单刀自锁按钮开关，高平头，接通平，断开凸起）。采用连接见下图K1，K1合闭时不自动折叠后视镜。（产品是在延时期断开该电路，实现折叠后视镜的，将其短路，则自动折叠功能失效。）

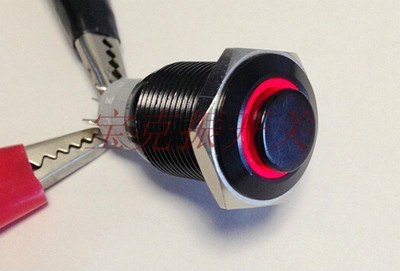

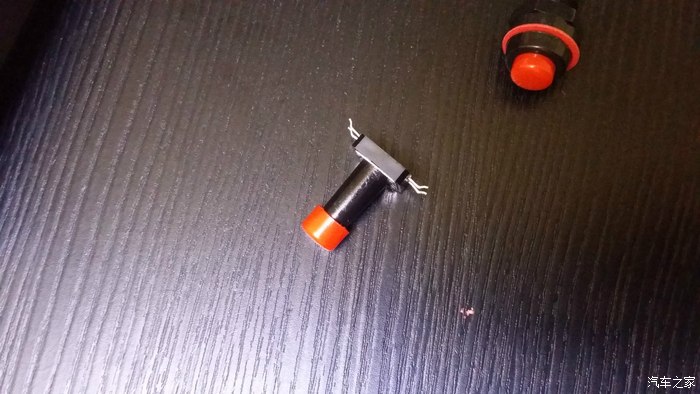

考虑到自动锁车也不是每次都要，加一个控制开关很有必要（K2）。另外自动锁车开启时要有提醒，省得不知不觉中自动锁车开启了，引起不必要麻烦，所以设置这个开关时间应该加一个指示装置（直径16mm双刀自锁按钮开关，带灯，平头，断开平，接通凹下，避免误操作用）。就是这样的开关

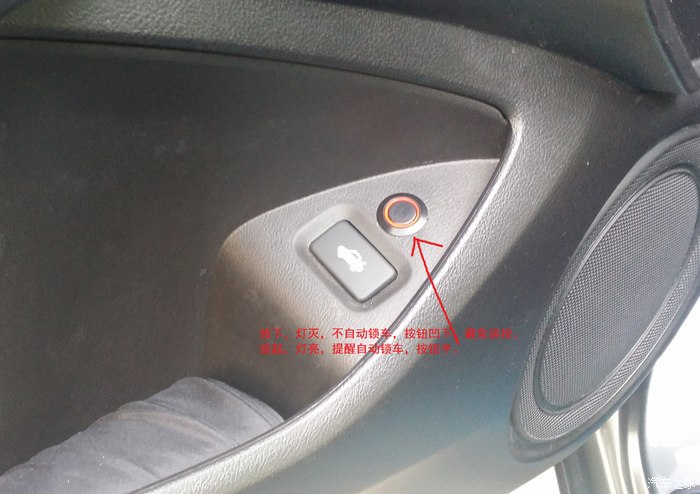

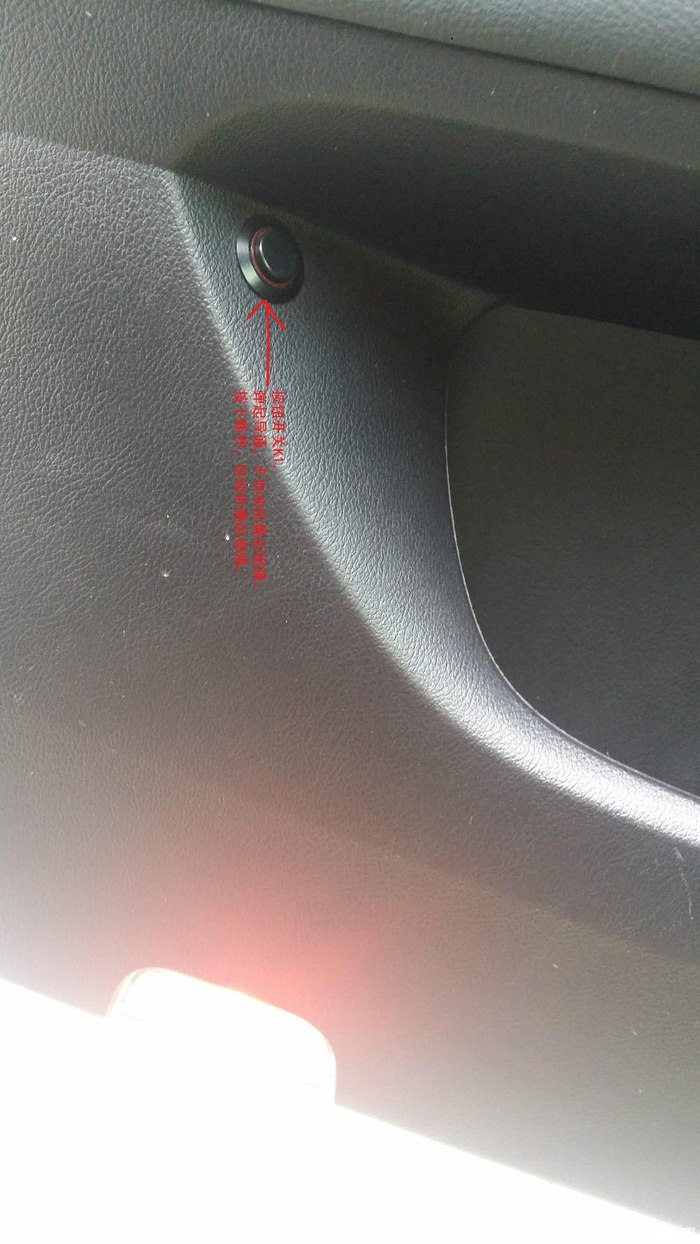

开关安装位置：

按钮开关K1、直径16mm单刀自锁按钮开关，高平头，接通平，断开凸起。

弹起时导通，此时不自动折叠后视镜。按下时断开，此时自动折叠后视镜。

按钮开关K2、直径16mm双刀自锁按钮开关，带灯，平头，断开平，接通凹下，避免误操作用。

按下时间，开关导通，灯灭，不自动锁车，按钮凹下，避免误操作。

按起时间，灯亮，自动锁车，按钮平齐。

指示灯的电源采用开门迎宾灯电源，采用双刀双掷开关，一路控制是否自动锁车，一路控制指示灯亮否。线路图简单不说了，要是这个弄不懂的话也别自己改装啦哈

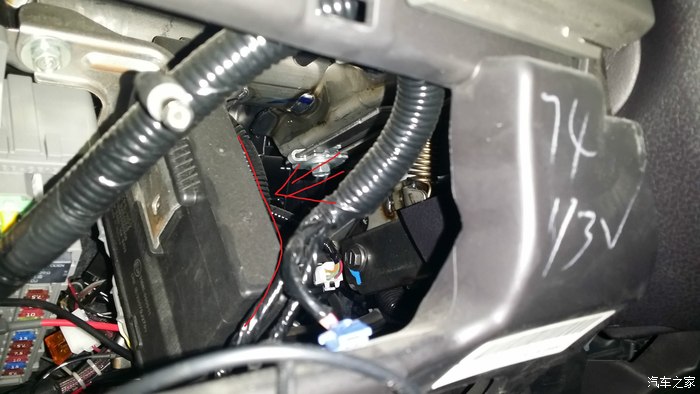

主机安装在方向盘下，定速巡航控制板上，用双面胶粘上，然后稍微扎丝固定一下就行。如图位置：

电源正用常电，负极接地。

六、思铂睿车载电台安装（八重洲FTM-400DR完美安装）

电台安装完全优化，不影响外观，不影响信号传输，减少干扰，采用免提安全通话。

电台为八重洲FTM-400DR，数模两用。

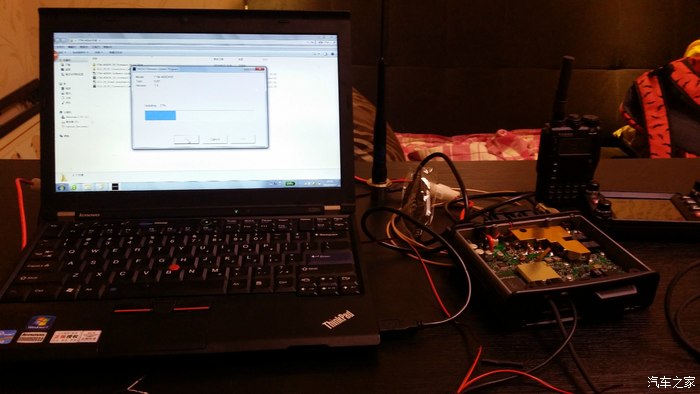

先升一下级

设计主机和天线安装在后备箱靠近右侧位置，馈线尽量最短，最后确定1.2m，刚好日本钻石2D1MR 可用。

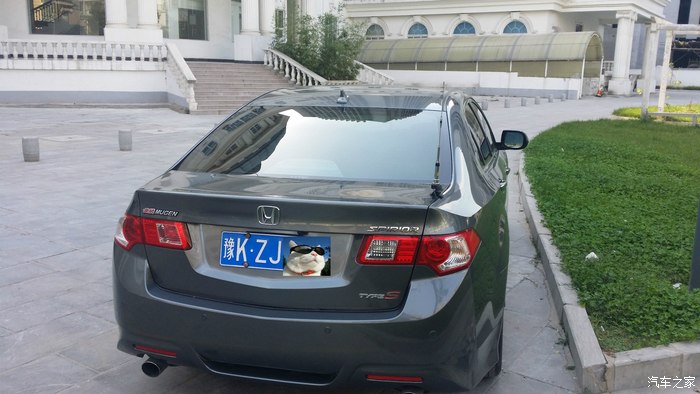

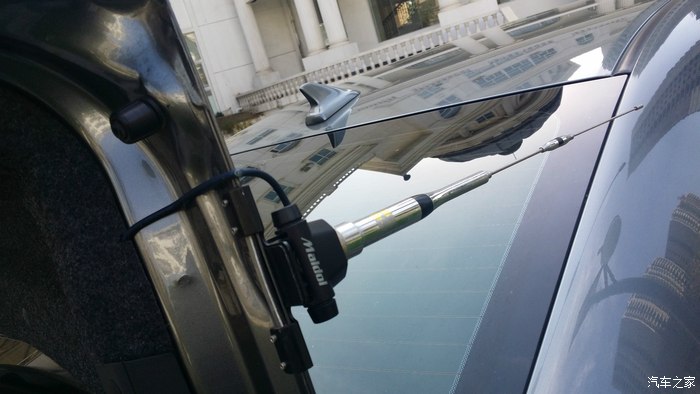

天线平时用短天线，采用老鹰CHL-18双段天线，长度39cm，耐入60W，增益2.15db(145MHz)/3.8db(435MHz)。安装后刚好不影响后备箱开启。

备用一根长天线老鹰HAR7700 UV双段天线，长度1.28m，耐入150W，增益4.3db(145MHz)/6.8db(435MHz)。

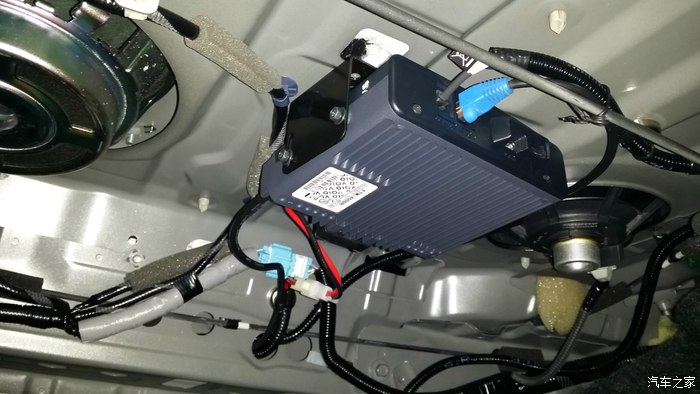

主机安装，没什么技术含量，后备箱靠右侧找一个平坦地方，打孔安装支架ok，见图

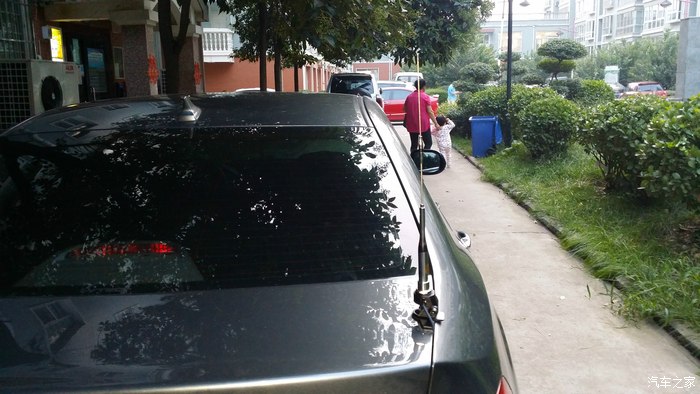

天线

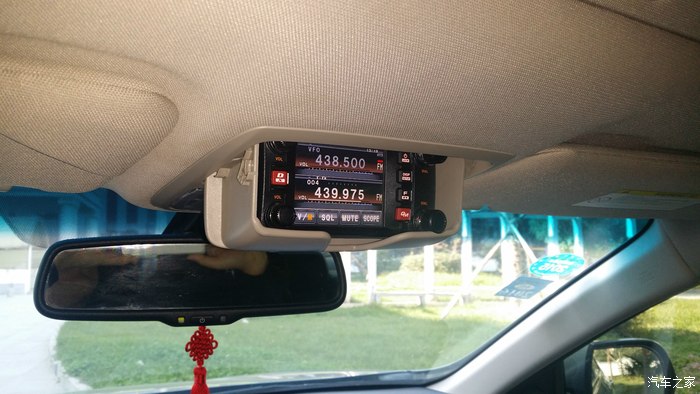

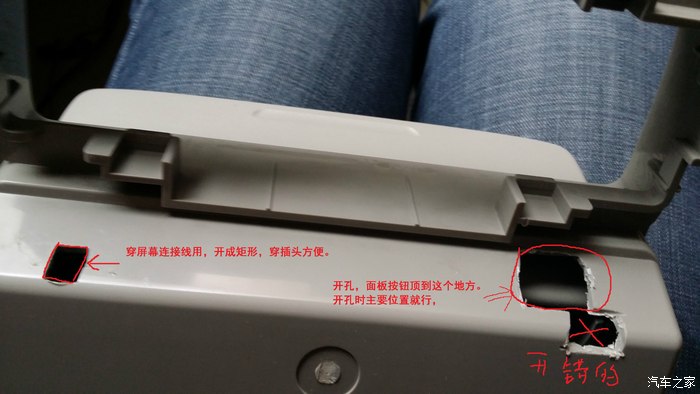

考虑到美观，显示屏安装在眼镜盒内，安装时发现眼镜盒合不上，需要进行改造。

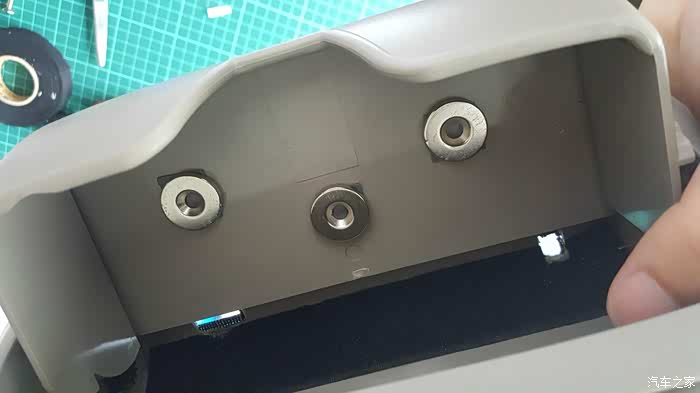

面板固定在眼镜盒内，采用双面胶粘贴片方式，将双面胶将贴片粘在眼镜盒内。

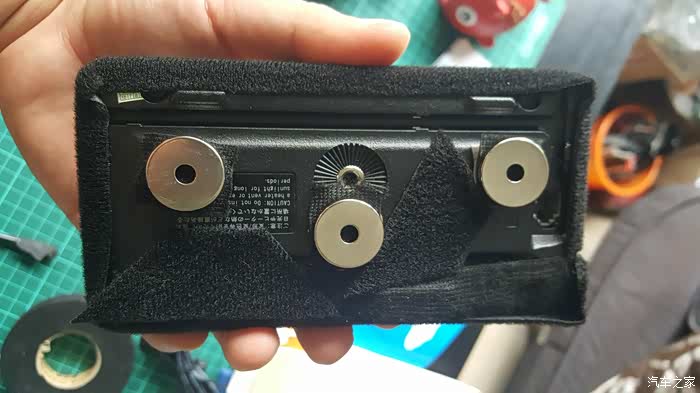

面板也用双面胶粘上铁片，面板和眼镜盒用磁铁片吸引固定，很牢固并且摘取方便。成型图见上面。

手咪话筒的安装。

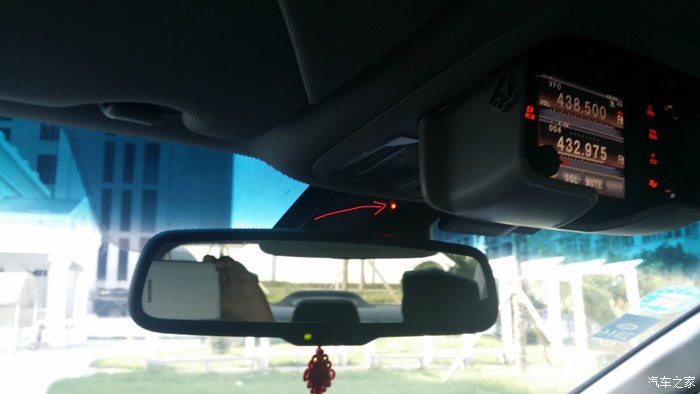

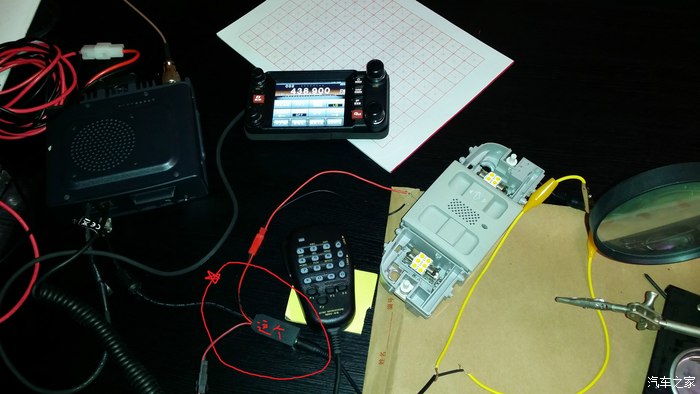

由于开车用手咪非常不安全，所以设计免提手咪，计划咪头安装在原车蓝牙电话咪头处（有位置可用），PTT按键设置在方向盘位置，做到发射手不离方向盘，发射指示安置在内后视镜后面的盒子上面。

先介绍一下这个东西，红色圈的，官称Yaesu 耳麦转接线（TB上有），需要改造一下，将指示灯引线引出备用，其他接头做上接插件备用。

有这个东西就好办了，下一步就是找合适的咪头及位置，找合适的无锁按钮及安装位置。

原车这个位置放咪头没什么说的吧，原车都是这么位置。

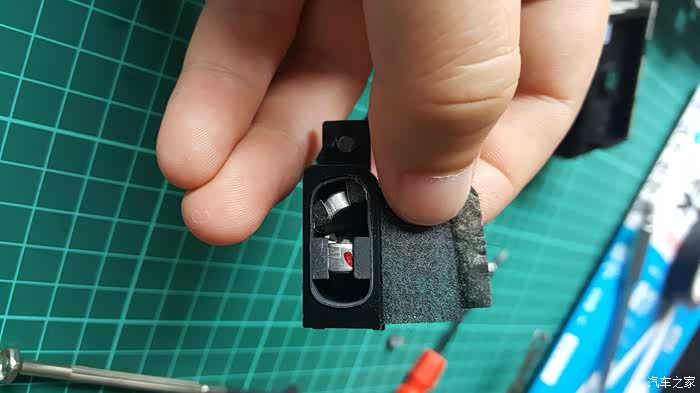

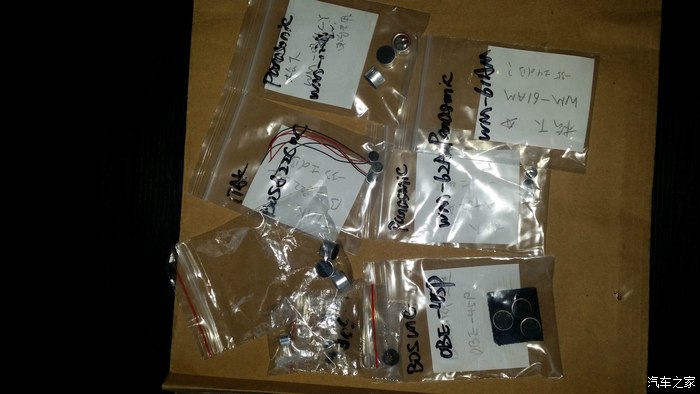

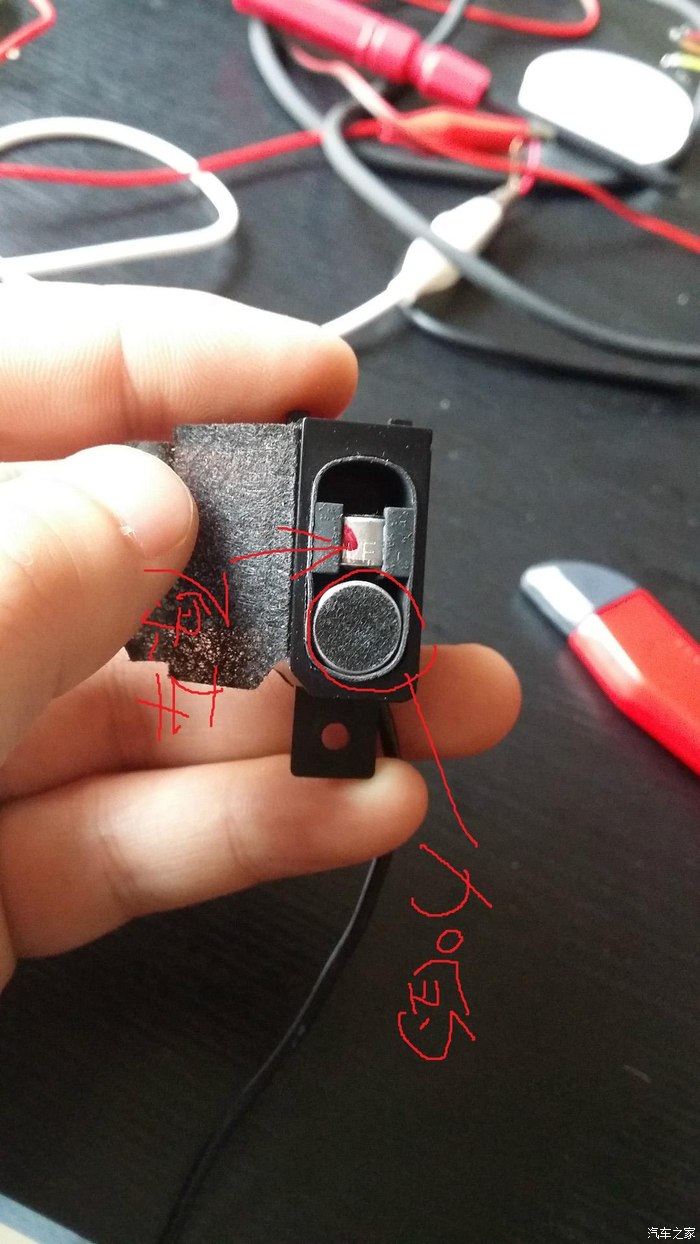

位置找到，合适咪头可不容易啊，我买了各种各样的咪头，逐一测试

推荐大家用“Panasonic松下咪头 WM-61AM 蝙蝠探测器专用”，很贵，5块一个，效果刚刚的，不是图片上的，那个是以前的，效果不好换下来了，61AM很小，很小，很小......

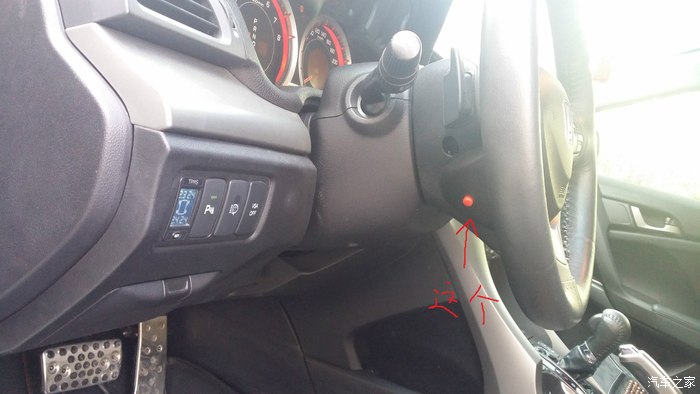

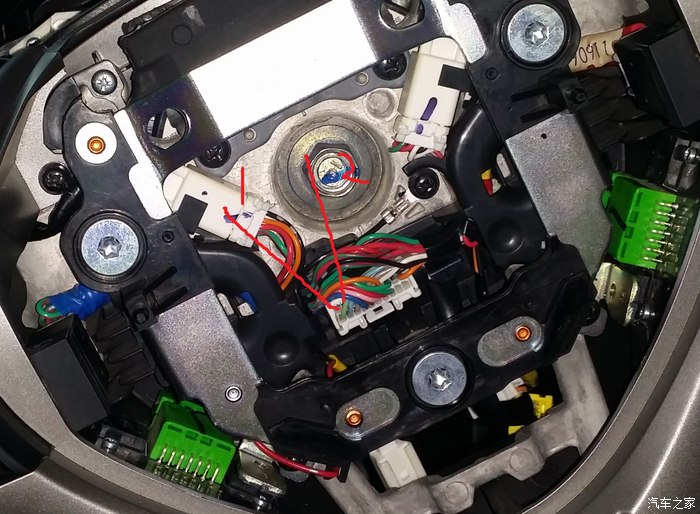

PTT按键有一个完美的位置，在此感谢东风本田为大家预留的东西，看维修手册，直接就是讴歌翻译过来的，方向盘游丝有三根空闲的电线，分别是导航声控用和自适应巡航用的，直接用两根，如图

去4S店找一个报废的方向盘线束，砸开取出插件，插入连接，再方向盘游丝对侧也相应引出（感谢郑州东风本田双仪店的师傅），线接入问题解决！

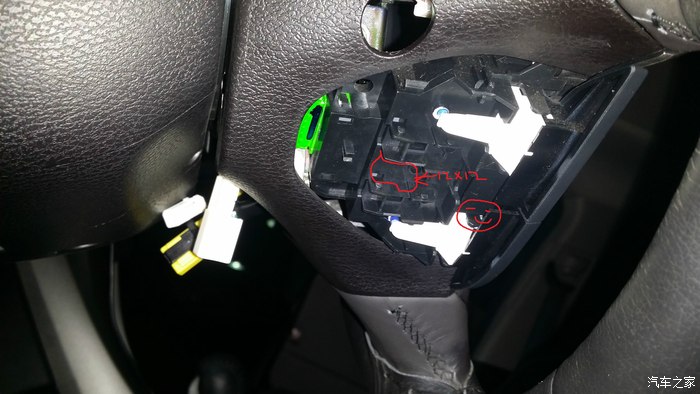

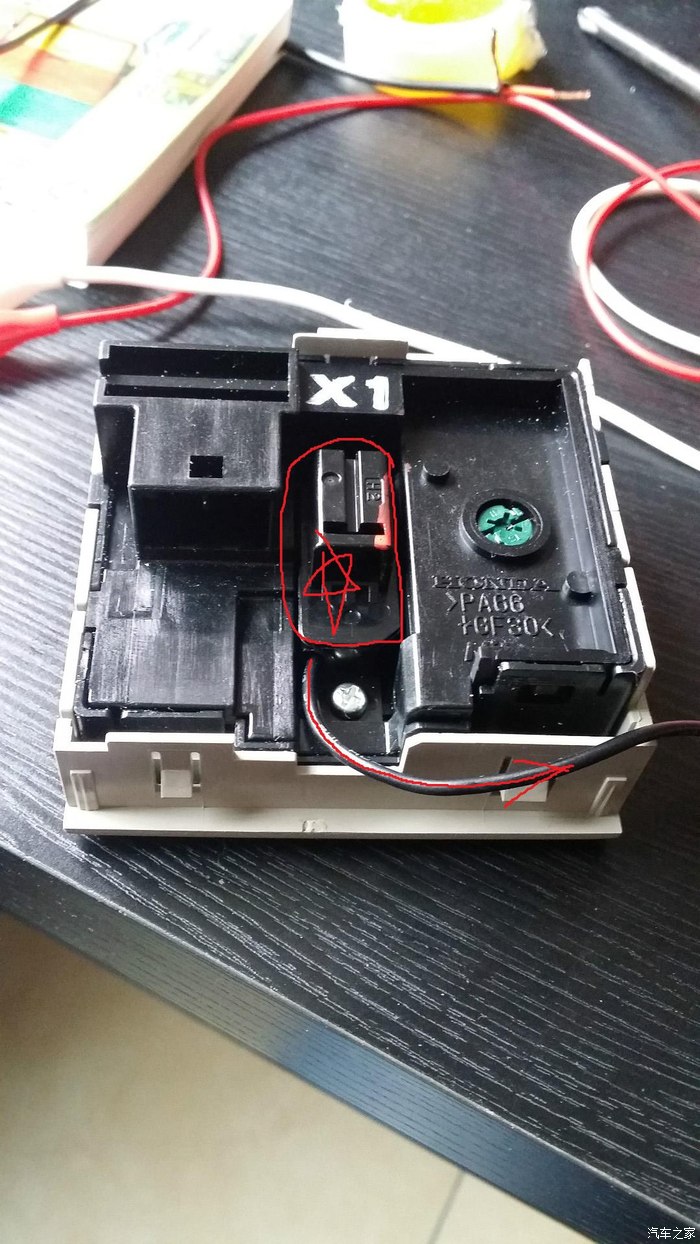

打开方向盘蓝牙按钮后罩，你会惊喜的发现红色位置简直就是给微动开关留的位置，12*12微动开关，用小刀去掉两个芝麻大的凸起，12*12微动开关完美放入，不大不小刚刚好。开关推荐选用12*12高14mm的，当然13也行，直接在面罩上开孔就行，（推荐去4S点买几个面板备用，5块6一个，不用心疼）。直接上完工图。
