大七MPV装行李架了（纵杆），横杆开发中...敬请期待

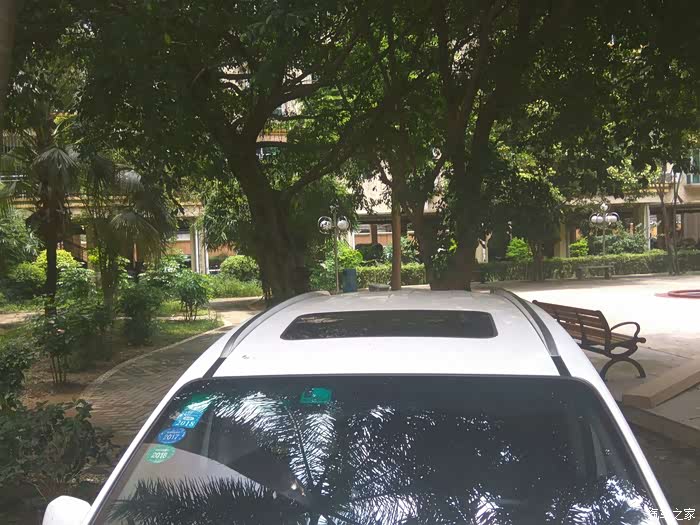

今天将安装行李架，据师傅说全国首例，是不是应该标上行李架一号，废话少说上图说话。先上几张装好的效果图。

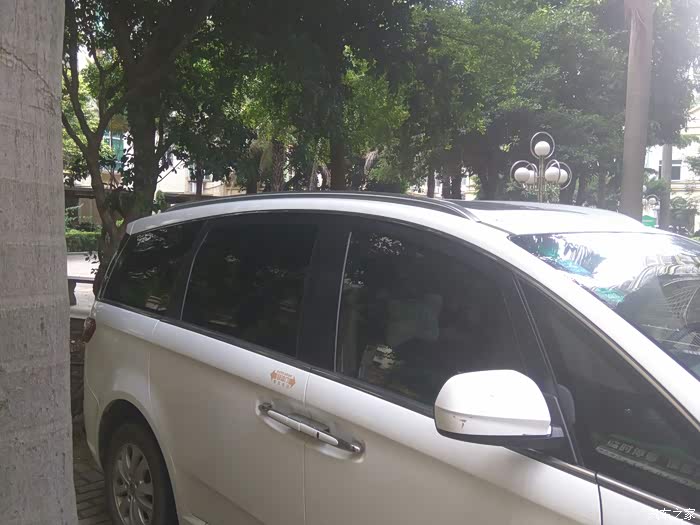

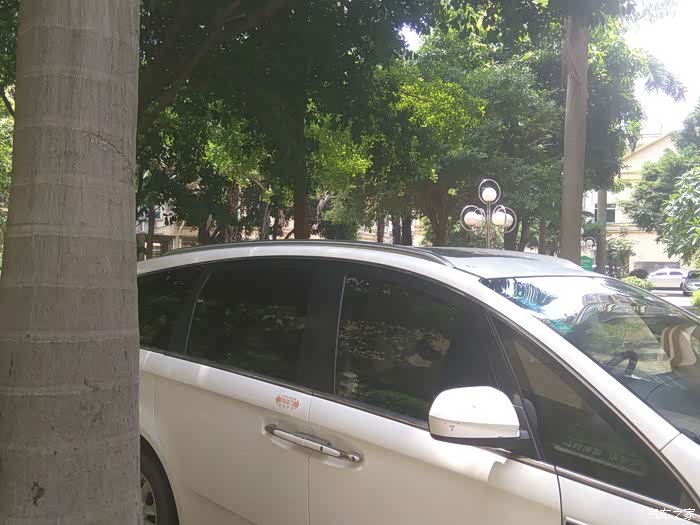

效果图，右侧

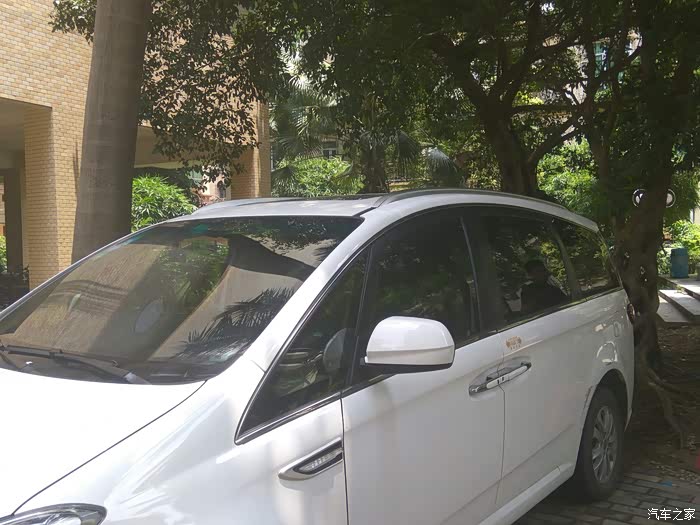

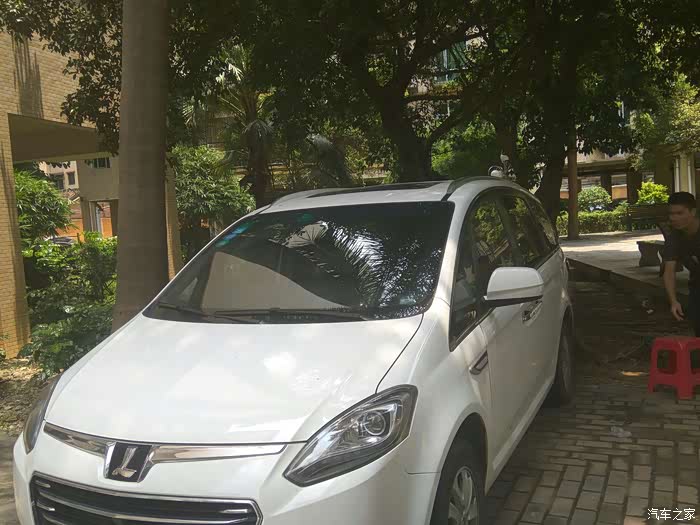

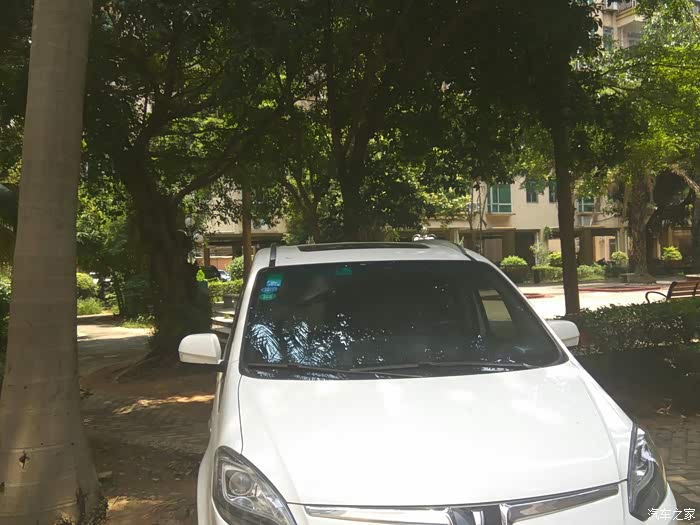

右前方效果图

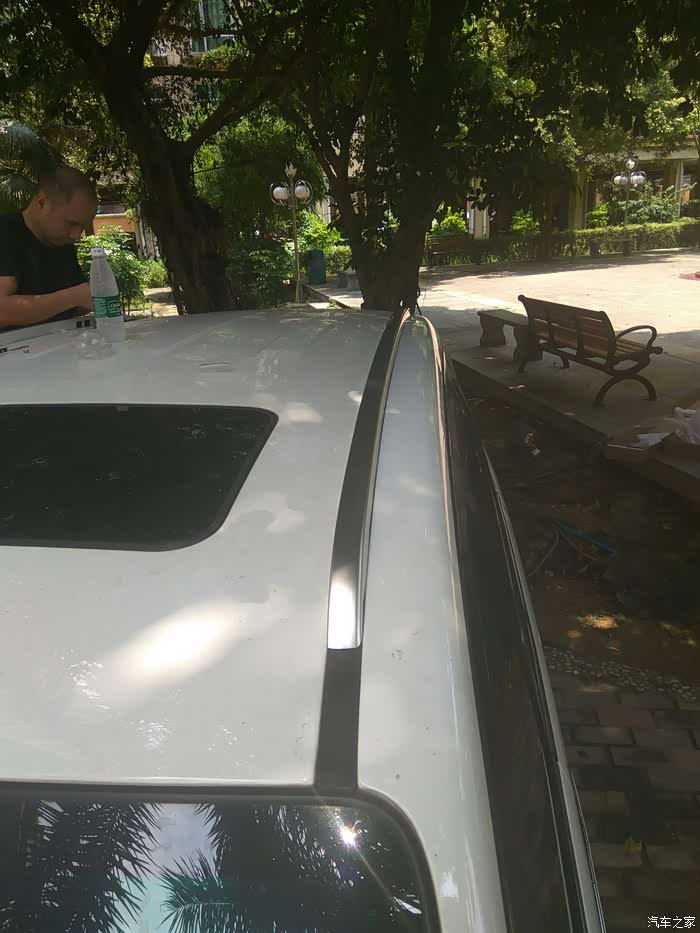

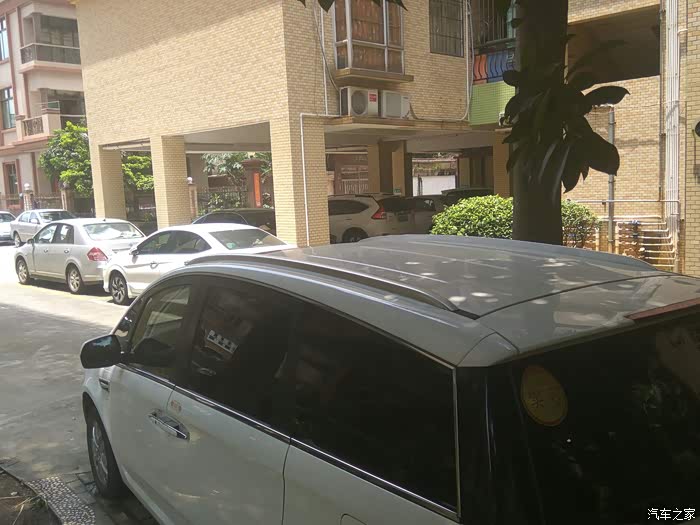

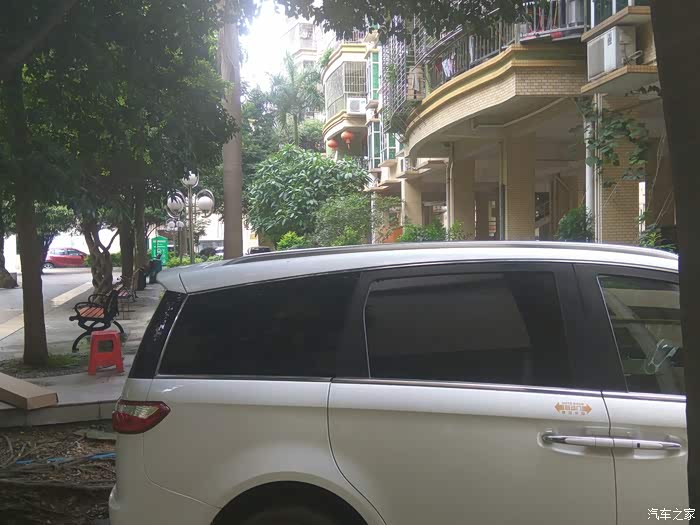

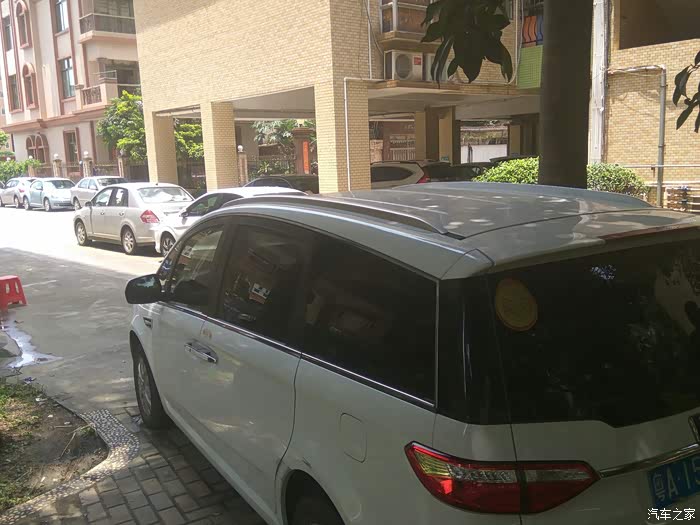

右后侧效果图

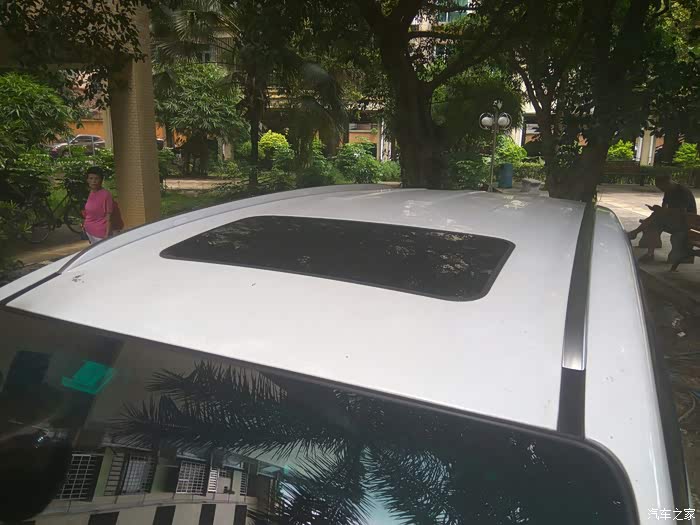

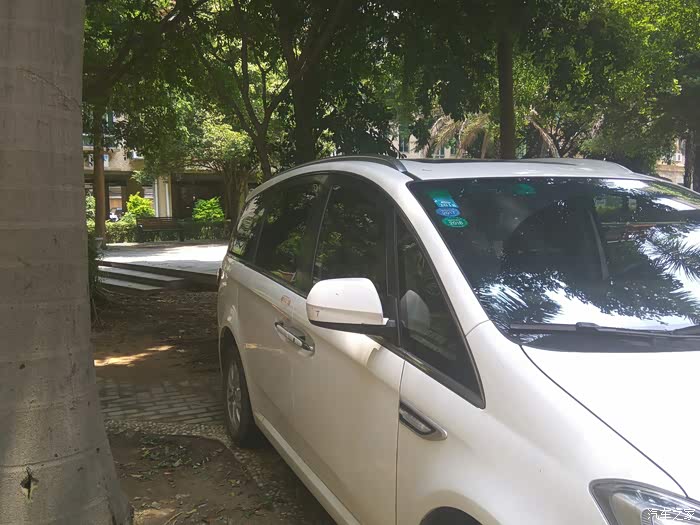

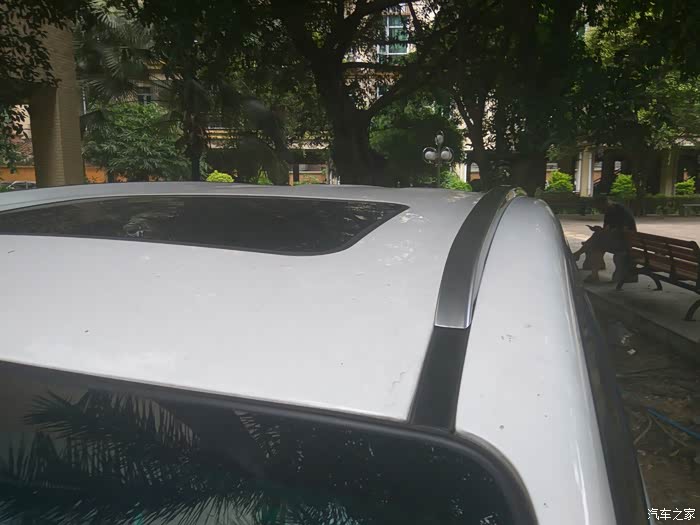

前左侧效果图
以下是安装过程，供以后车友参考。
拿个塑料板凳站在上面，或者开门站在中门前门门槛，站在后轮轮胎上进行作业均可。
1 先撬开行李架槽的三个小盖板，从字的上方往上撬开卡扣即可
1 先撬开行李架槽的三个小盖板，从字的上方往上撬开卡扣即可

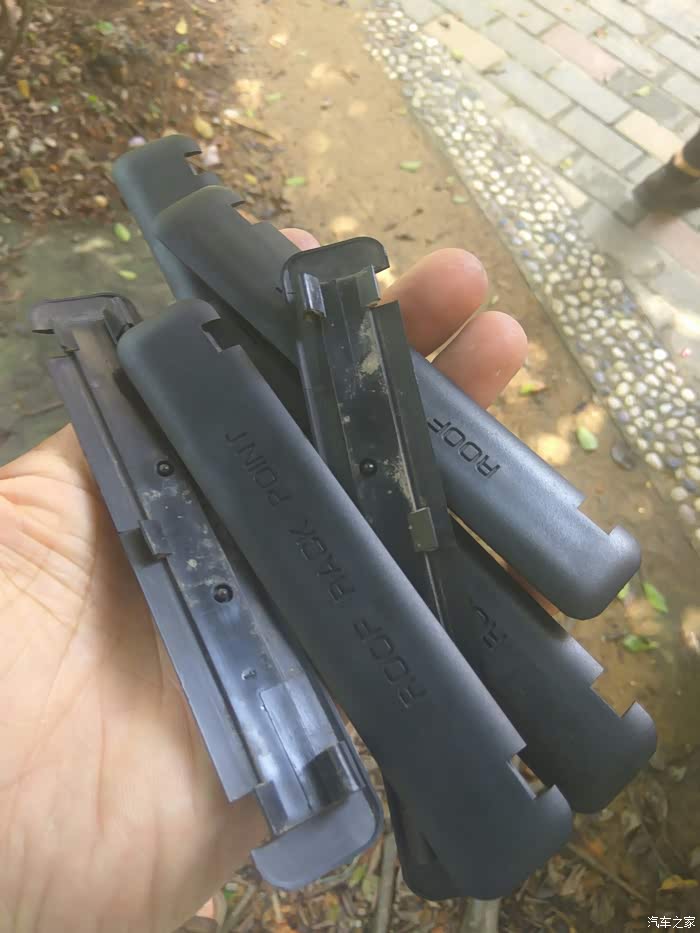

2一共六个这样的卡扣，装行李架后用不上，但要保管好，这个配件可不好找的，以后可能要用也说不定。

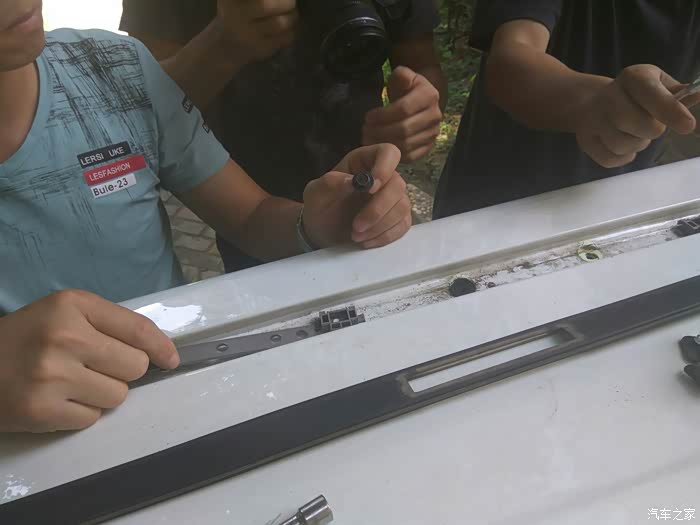

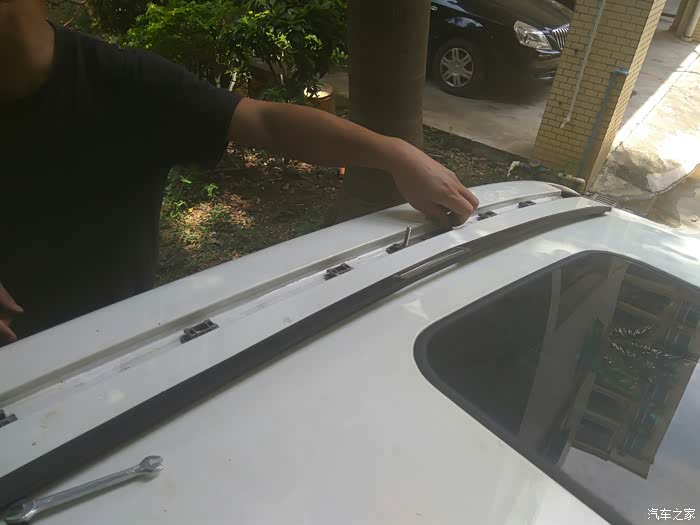

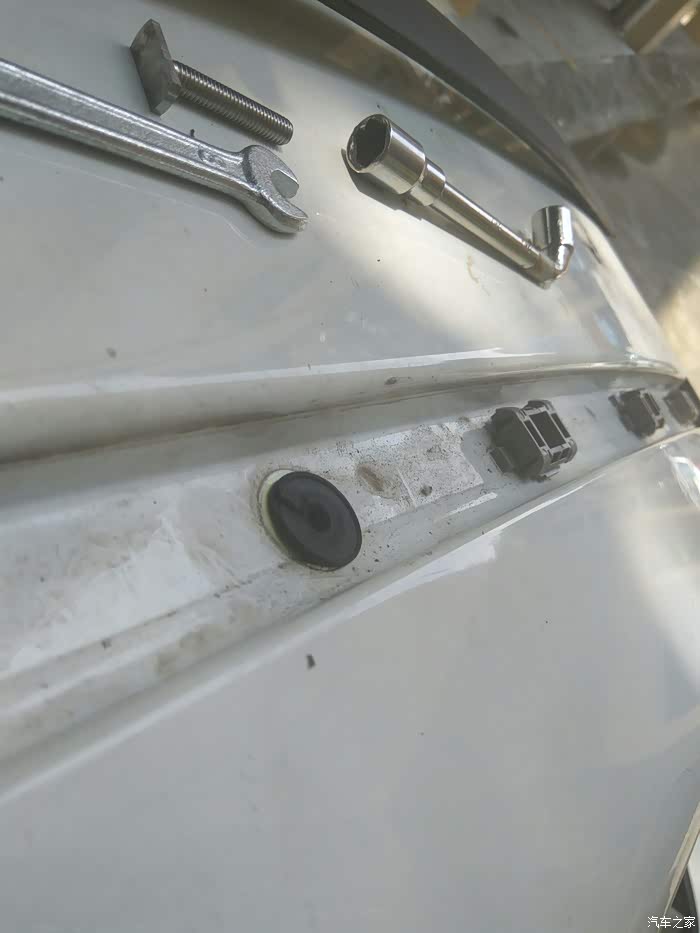

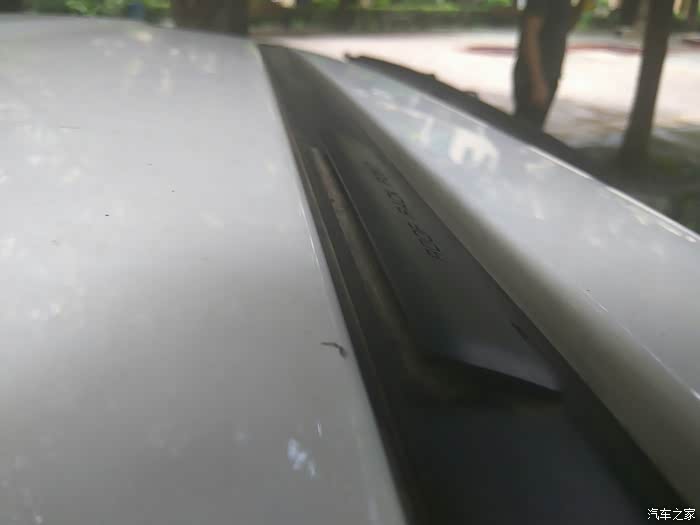

3 然后撬开整条盖板，一条黑色的塑料，直接撬开就可以了。然后装螺丝，注意装上小钢板上竖起的那条螺丝，一共有三条，小钢板有三个孔，竖起的螺丝，前中二个的螺丝装在后面，后面的装在前面，其余二个孔用螺丝固
后面的螺丝，竖起的装在前面这个孔，小钢板装螺丝前加上小塑料圈夹着防水用的。
自己看吧
就是这个小塑料防水圈，装在小钢板夹着，防水作用，原来就有，也有配着的。
4 三个竖起的螺丝装上螺帽，扭进一些待固定，然后就可以装纵杆了。
哦，还要盖上长条塑料板子，才是装行李架。

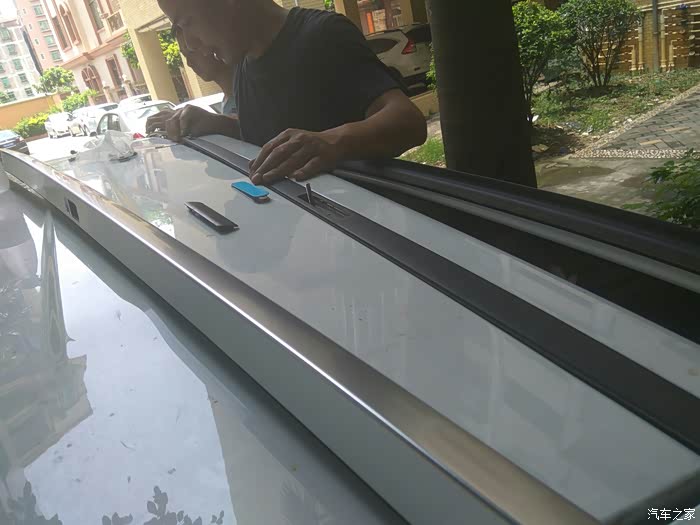

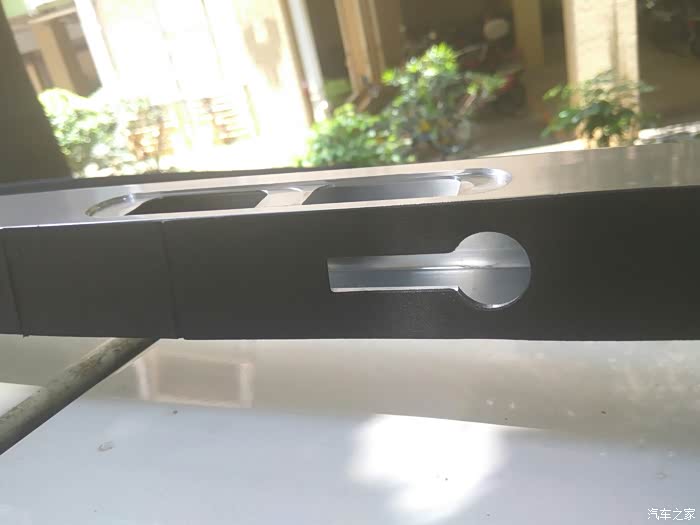

纵杆底部是这样的，从圆孔对准套进去，然后往另一边推过去
5纵杆对着三个螺丝，从圆孔处套入，如果螺丝没装对，肯定有一孔对不上的。套进去后往后推行李杆。

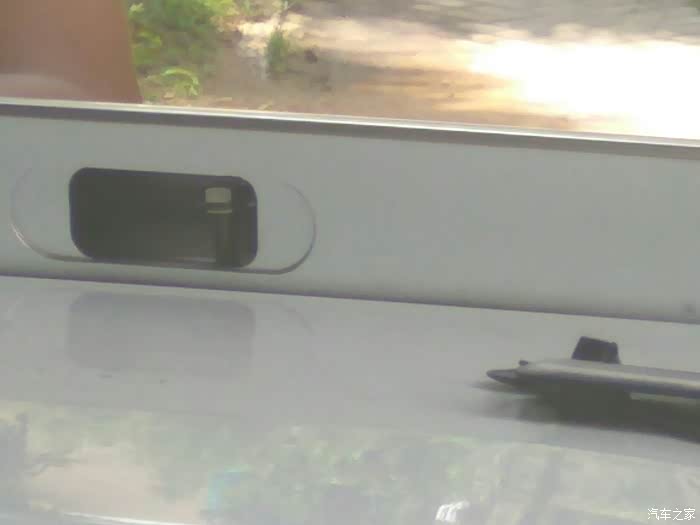

刚套进去螺丝在侧孔后面的

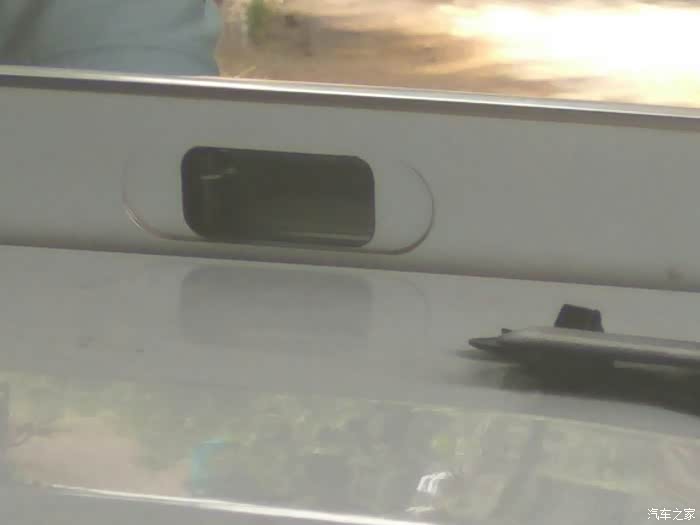

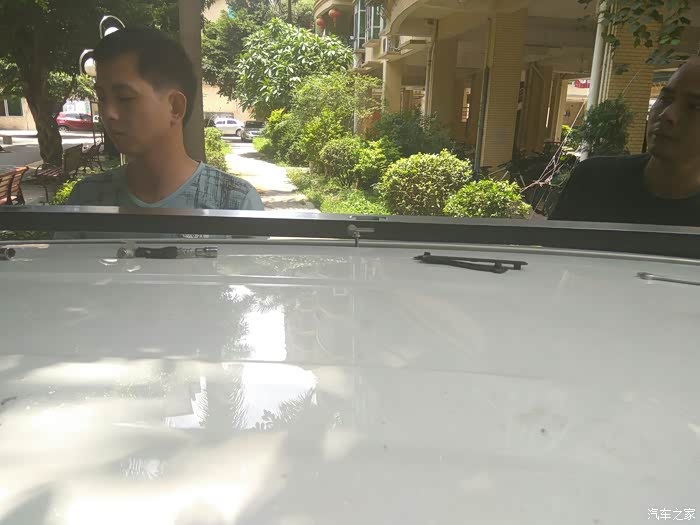

往后推后螺丝跑到前面了，然后就是用小扳手拧紧螺丝就可以。

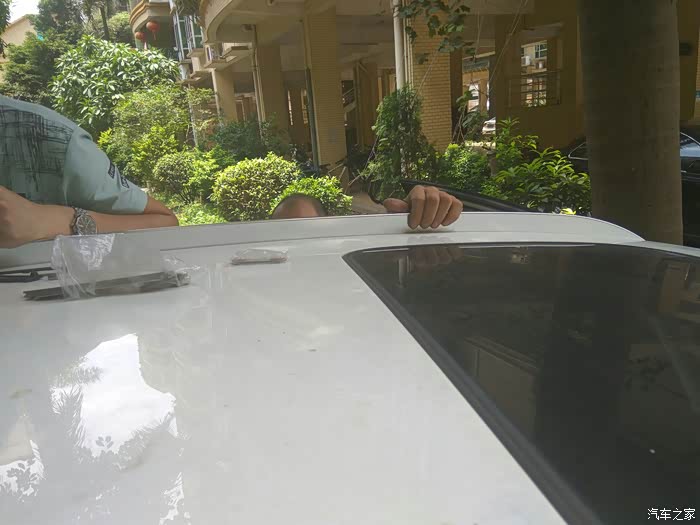

整个安装过去最累的就是这个了，侧面的孔用小扳手拧紧螺丝，站在小板凳上看不到螺丝要慢慢扭，建议以后安装最好就有小梯子。
6 封侧孔。就是这个侧孔，拧紧螺丝就在这里弄，以后得横杆也是在这里接上，暂时没有横杆，需要用东西封上。
封侧孔的小钢板，装上前先把蓝色保护膜撕掉，另一边有3m胶直接贴上就可以，长的是后面的。
封上侧面的三个孔了，没有横杆的话安装到此结束了。
撕膜，贴
高清大片还要看左侧佳能单反，可惜不是我的，以后看商家的购买页面吧。

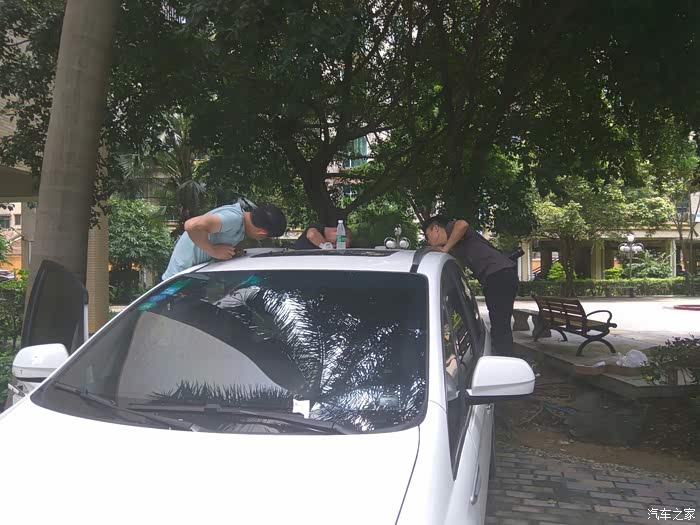

完工，搬开碍眼的工具，两个师傅，边装边拍，边聊天，不到三十分钟完事。估计一个人安装要二十分钟，最麻烦的拧螺丝，因为在内侧。

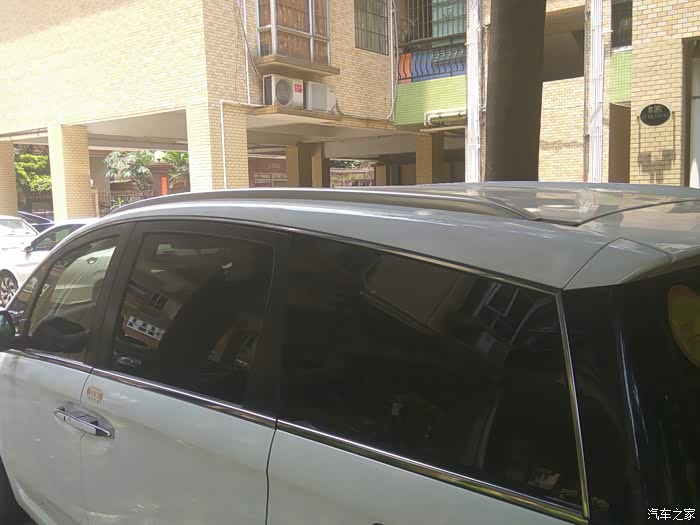

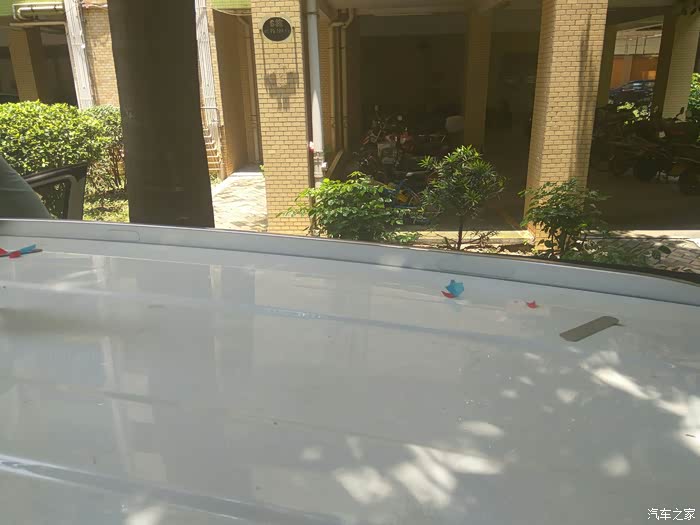

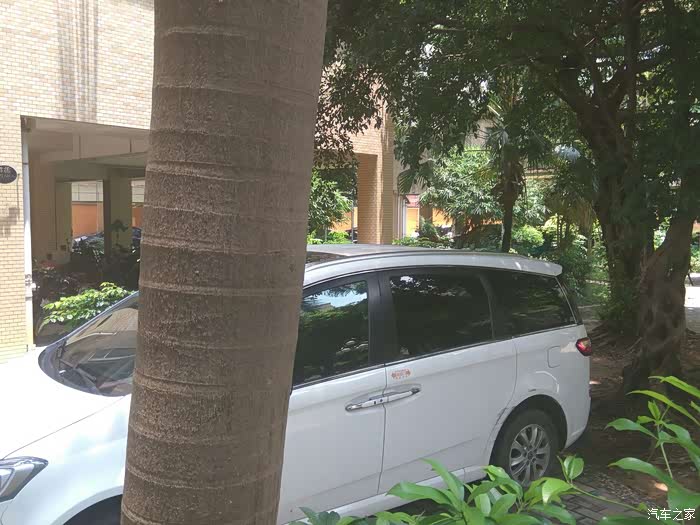

以下是部分的效果图，一些露点的图片没上传啊。
