锋驭自精：加装凯迪拉克XT5二代流媒体后视镜

1 136 发布于 2019-01-14 20:14:30 只看楼主修改帖子

参考：
ywj1971的锋驭加装凯迪拉克XT5流媒体后视镜：
https://club.autohome.com.cn/bbs/thread/b2c0ef9b9dd2d2ff/77973888-1.html

o缘之声o的我也来改装：凯迪拉克XT5二代流媒体后视镜记录仪：
https://club.autohome.com.cn/bbs/thread/c0dea203a34bfd15/78173943-1.html

固件升级方法：https://club.autohome.com.cn/bbs/thread/1418fdfb83169845/76832638-1.html
最新V2.2版本固件：https://club.autohome.com.cn/bbs/thread/841d831c6faed626/78565606-1.html#pvareaid=104121
特别感谢o缘之声o的解疑。

升级固件用普通的2G SD卡即可。平时录像用普通的SD也行，我用普通的64G TF卡加SD卡套一点问题都没有。

主机在熄火后会继续录像6分20秒再进入待机状态，期间若震动，也会自动开机，10s后录像,6分10秒后待机。待机电流0.8毫安。

-闲-鱼淘了一个XT5的流媒体后视镜和前后1080p双录记录仪一体机，套件。合计350+29顺-丰费用。
弄了好几天，终于搞好了。完美。

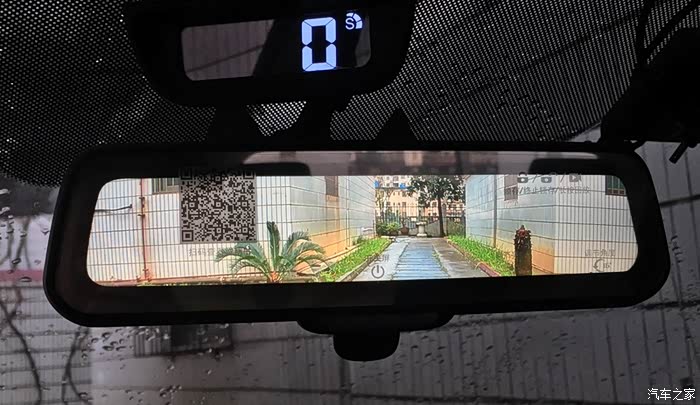

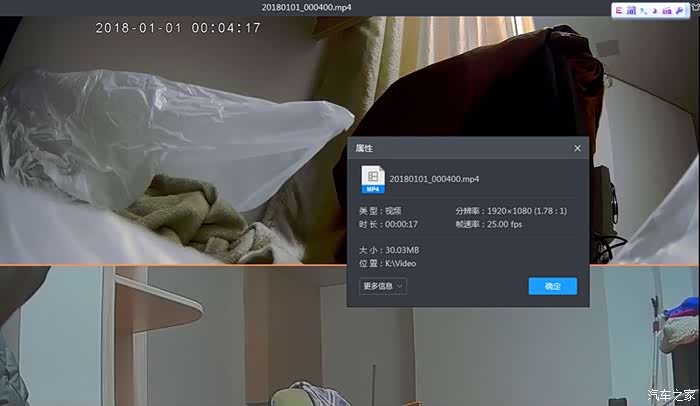

说明一下：在后视镜上显示的图像相当清晰，但是在电脑上播放SD卡上记录的图像，清晰度不佳。估计是压缩导致的。

下面简要贴一下过程，主要是几点：
1.戴手套，防止潮气引起车上金属构件生锈；冬天气温低，胶合力不够，要用电吹风适当加热。

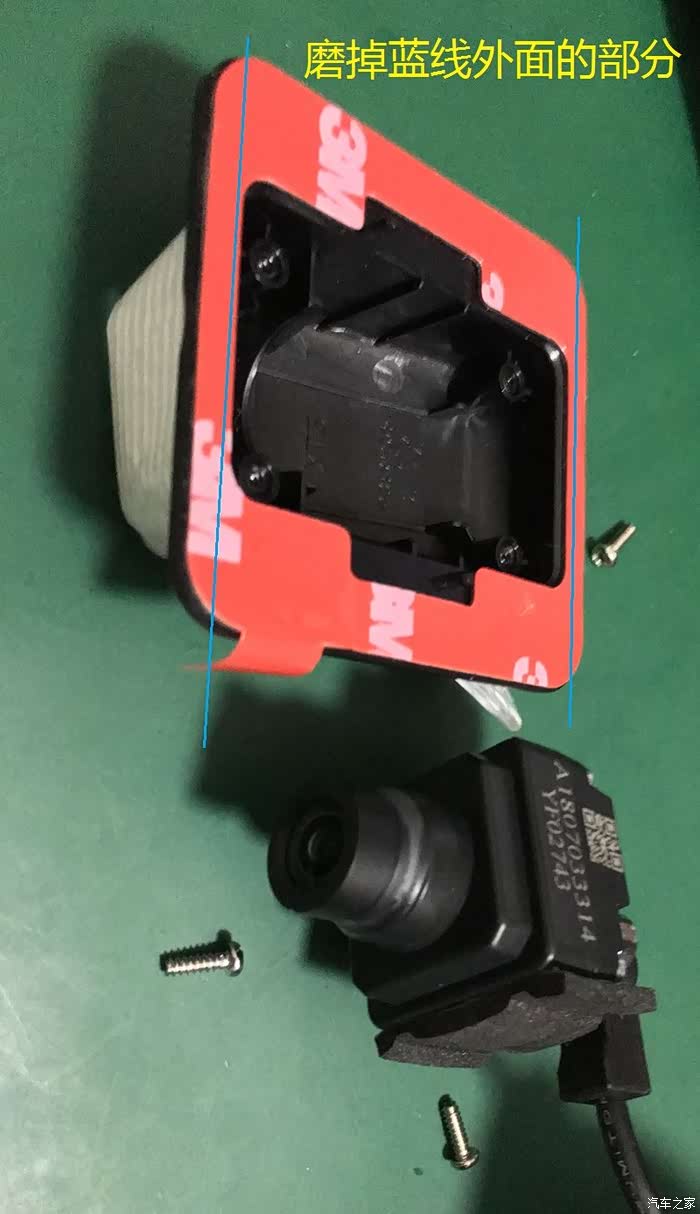

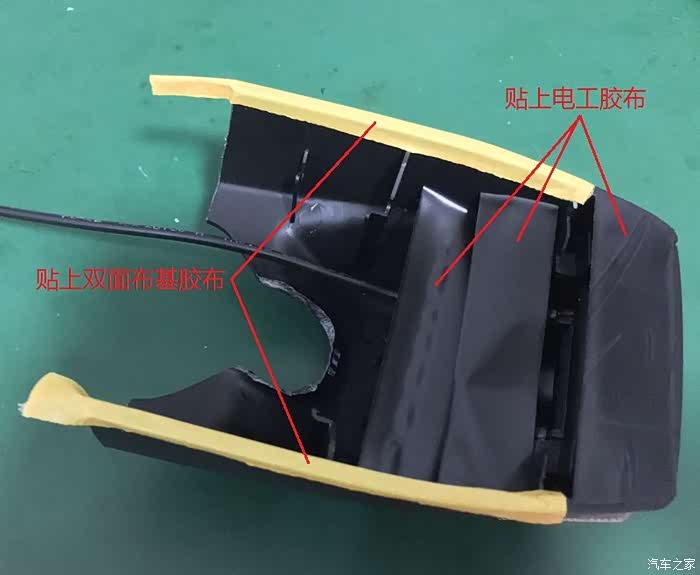

2.前摄像头的固定：要适当扩孔。支架看个人喜好决定截短与否。
3.注意地线的接法，接地不良会引起干扰。
4.内后视镜固定：螺丝孔须扩孔，切记不要超过4.9mm。

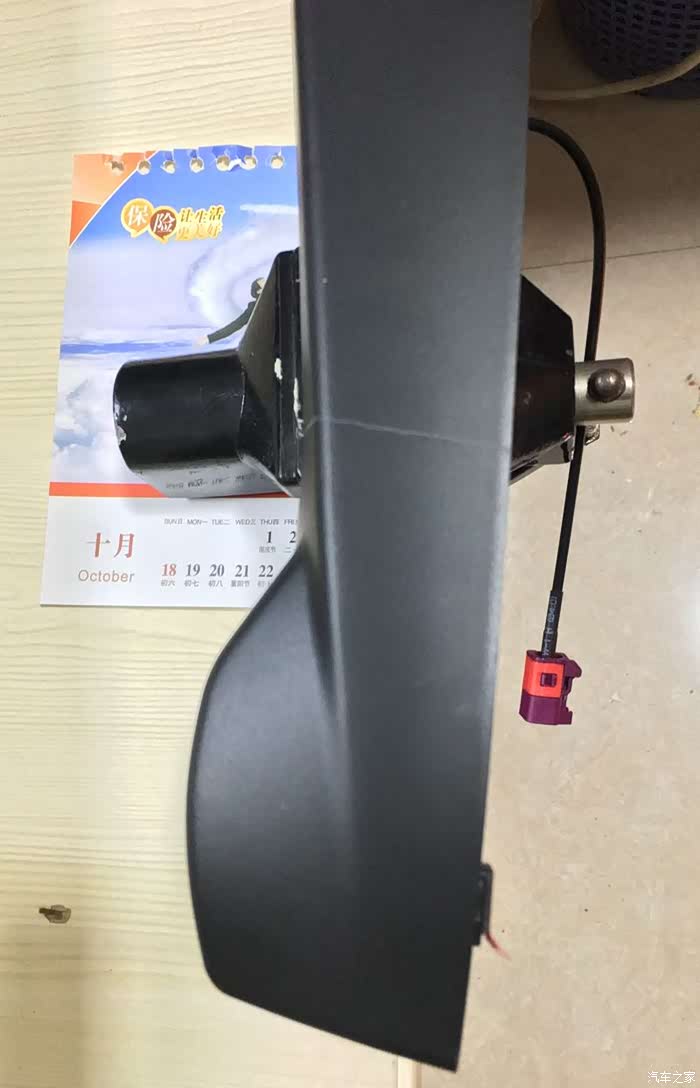

5.后摄像头固定：须将摄像头支架截短。
6.主机的安装支架要适当改动。
......

借用网上的图片。发现配昂科拉的前摄像头比较短，应该合适一些。

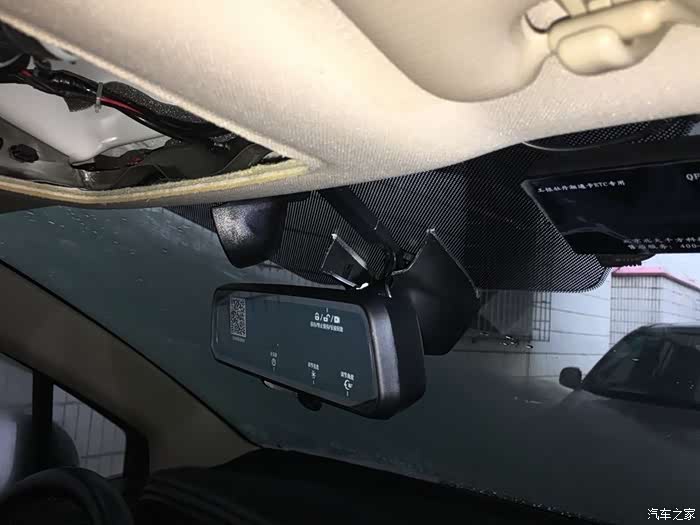

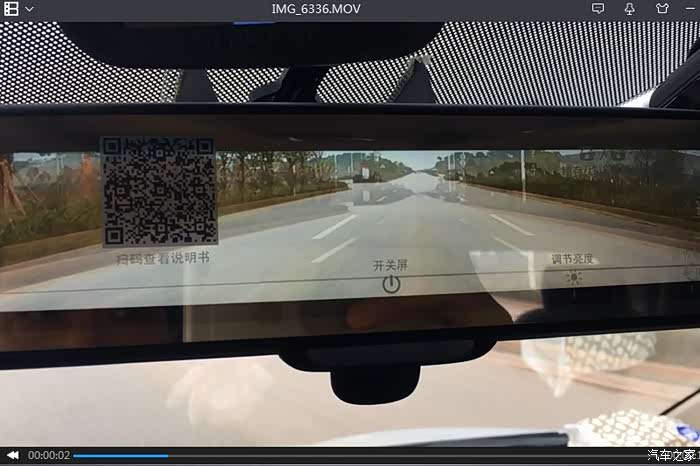

未撕掉保护膜的内后视镜，既有普通后视镜的防眩光功能，又有高清显示功能，色彩鲜艳亮丽。

包装箱

所有部件的做工和用料都极佳。

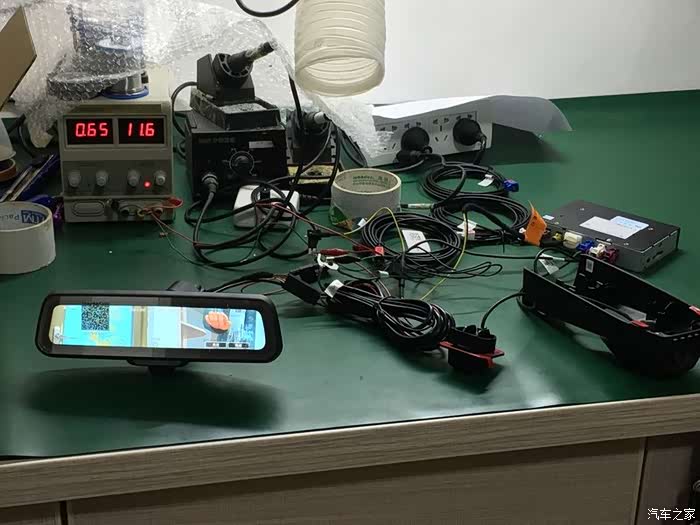

连接好各部件，通电测试OK.
内后视镜关屏（不显示）时，整机耗电大约0.45A,开显示时约0.65A。

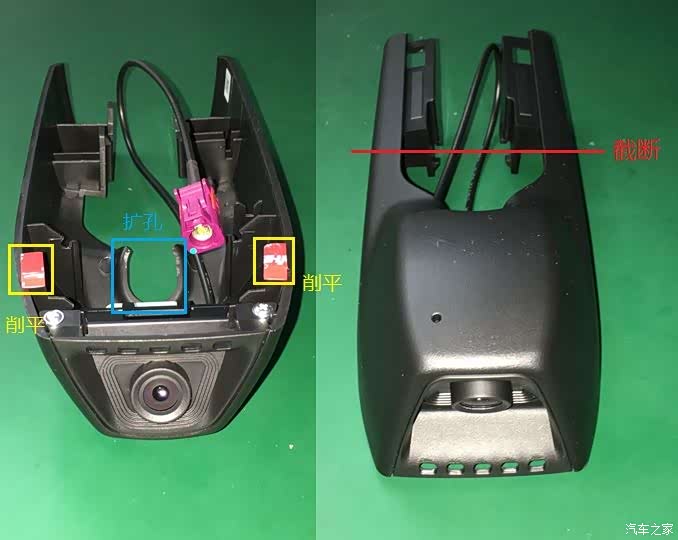

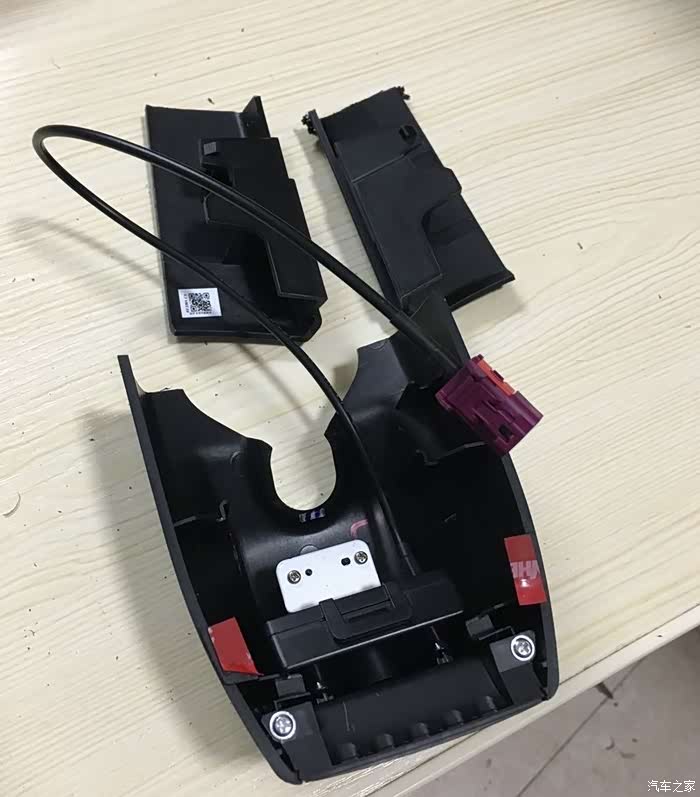

黄色框内的两个突起必须削掉，不然不好粘到前档玻璃上。

画好线，上台钳。

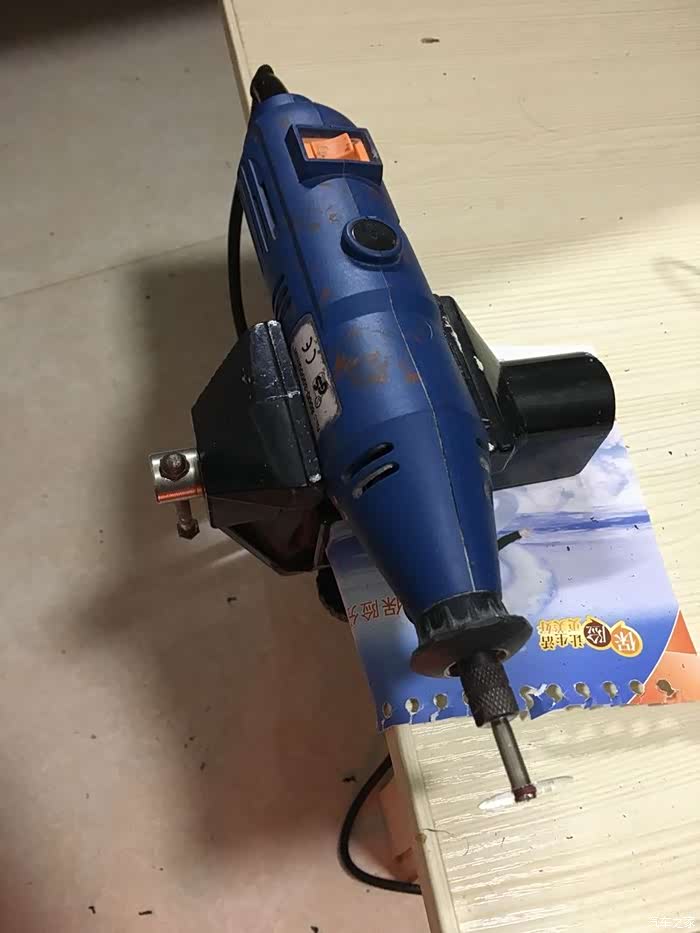

电摩修整边缘。

割断了...

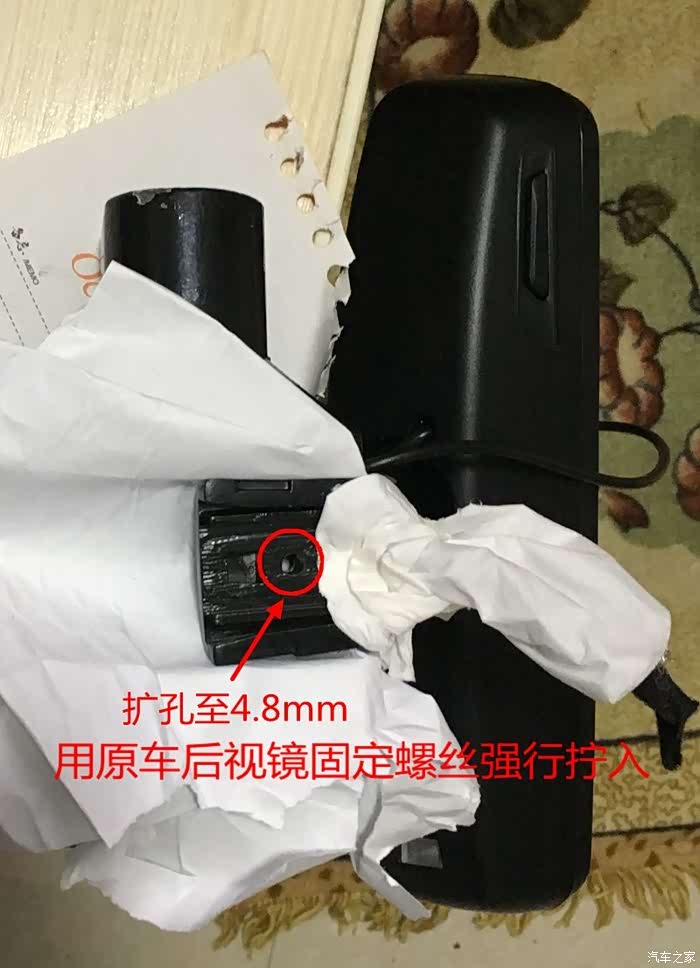

比对内后视镜的圆柱，扩孔，要能卡住，千万不要太大了。

原车固定螺丝是5mm的，孔也不能扩得太大，否则无法固定，我就是...欲哭无泪，只能用双面胶塞在空隙内加固。

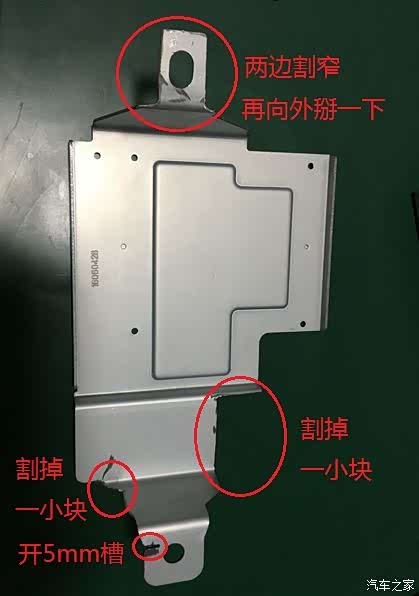

改动主机的安装支架。

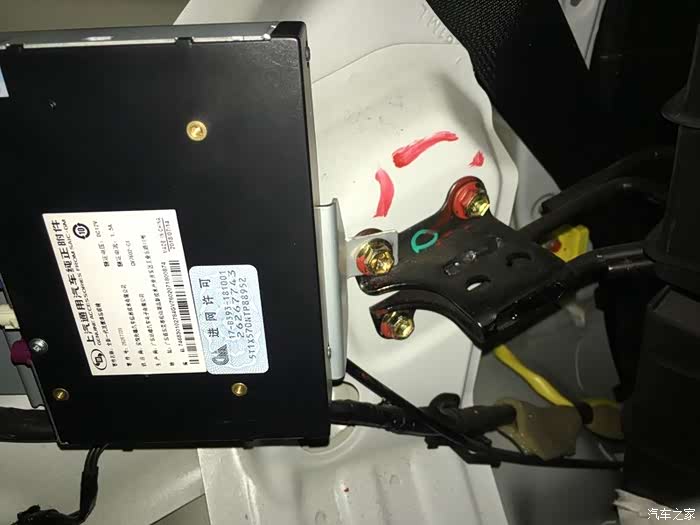

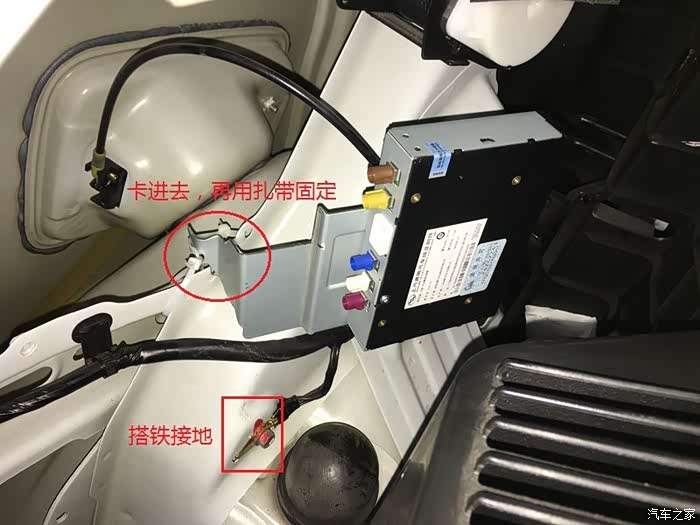

装在后备箱左边这个位置。

就是这样了～

将贴纸剪好贴在这里...手伸进去就可以插拔SD卡...

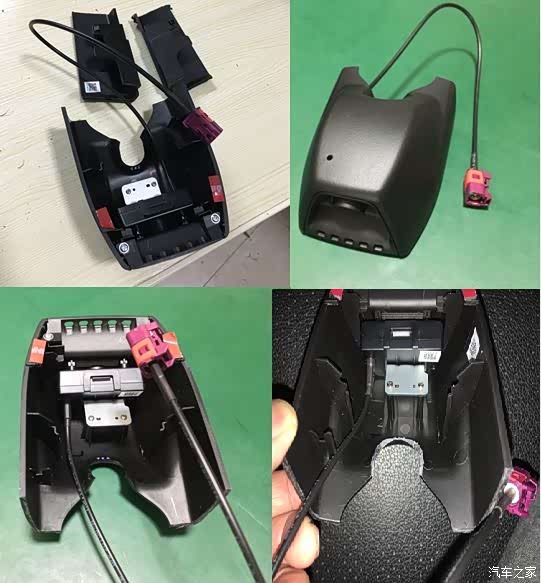

不得不说，这摄像头太精致了，尾部还带了散热片。

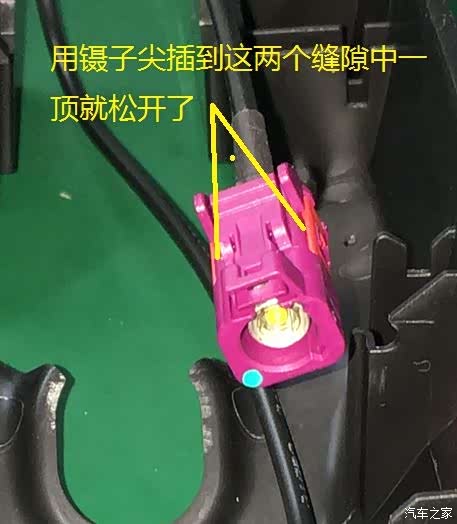

卡套是可以旋转的，不过个头有点大，所以在穿线前，要把插头上的塑料卡套拆下来，然后用胶布裹好头子再穿，穿好后再装回去。

穿线过程没有拍照。参考网上的吧～

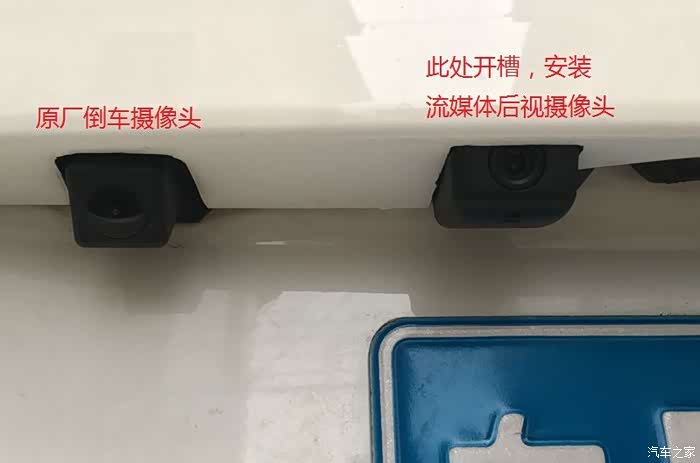

开槽和穿线，要把这个挡板拆下来的。
摄像头用3M胶固定，我还在里面滴了几滴704硅橡胶加固。安装时要向右稍微偏一下，不然图像偏左。

前摄像头固定方法：用强力布基双面胶粘贴，对好位置，用电吹风加热前档玻璃，注意玻璃上也要贴胶，否则粘不牢。

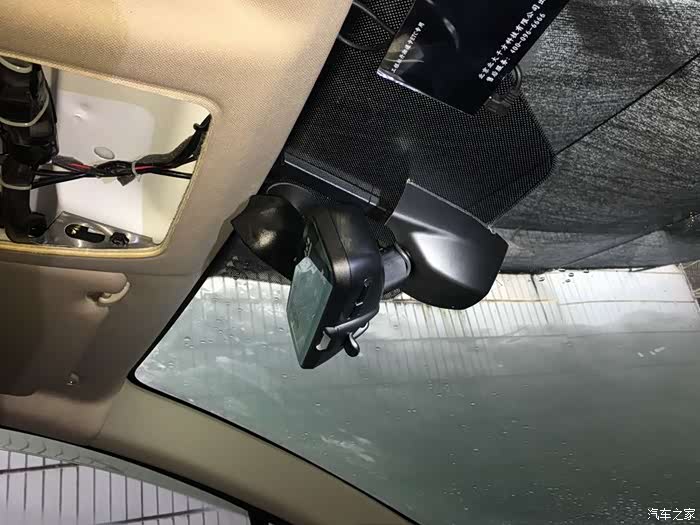

粘好后的效果

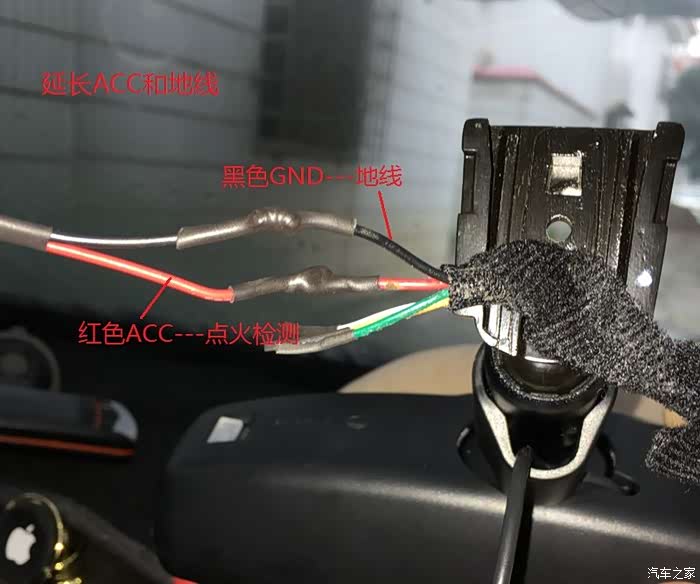

剪掉内后视镜的插头，只接红、黑两根线。
后视镜的取电线剪掉插头，将其中的红色线作为主机的B+取电用。

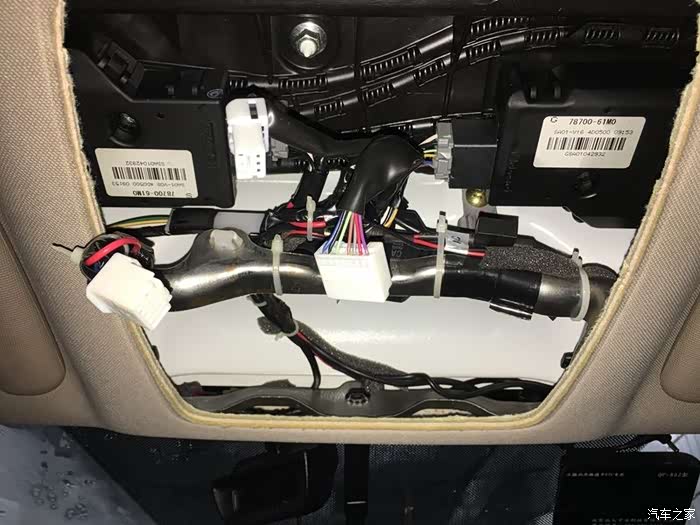

天窗内取电接线

扎带固定。金属横梁下面不要走线，不然阅读灯和天窗控制盒不好装回。

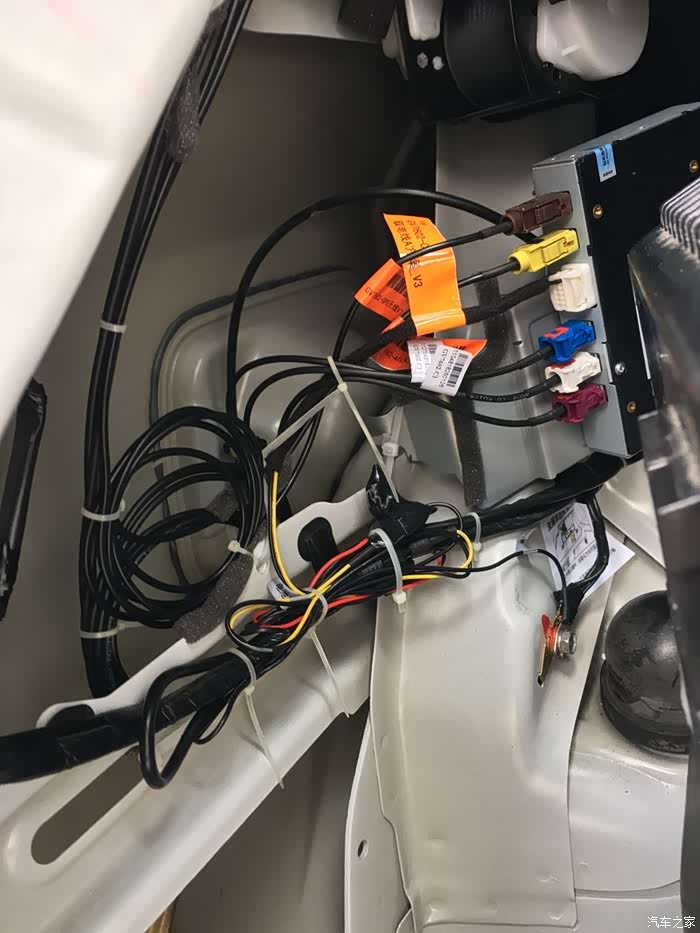

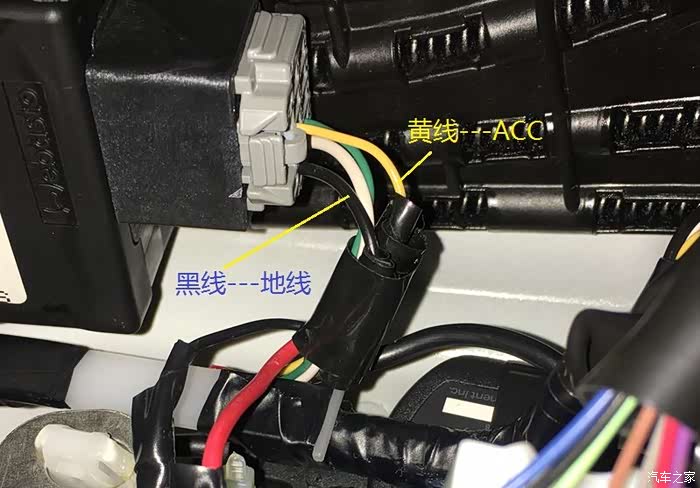

主机接线。
常电B+线，用内后视镜的取电线，从BCM保险盒的B+引出，顺着裙边走；视频线和前摄像头延长线在顶棚走线，从前档扯到左A柱，然后拐到气囊下方，从顶棚穿到后备箱下来。
GPS天线，粘到C柱（都是铁的，会不会屏蔽信号了？），一粘就死，无法取下，擦！
4G天线贴到顶棚的铁皮上了。
所有走线，适当贴海绵胶防震，并用扎带固定。

连好线后，检查无误，按点火键两次开ACC，显示正常了。非常高兴，哈哈～

试车...shit，发现一踩刹车，或者开小灯，画面就抖一下，明显是干扰，或者这货抗干扰性不行～！@#￥

重新拆了几次，查线，怀疑是和倒车灯、刹车灯、示宽灯等线并行引起串扰，分别给主机和内后视镜单独供电，折腾良久，最后才发现干扰来自天窗的地线，从内后视镜的地线蹿入。解决方法有两个，经过实测都行：

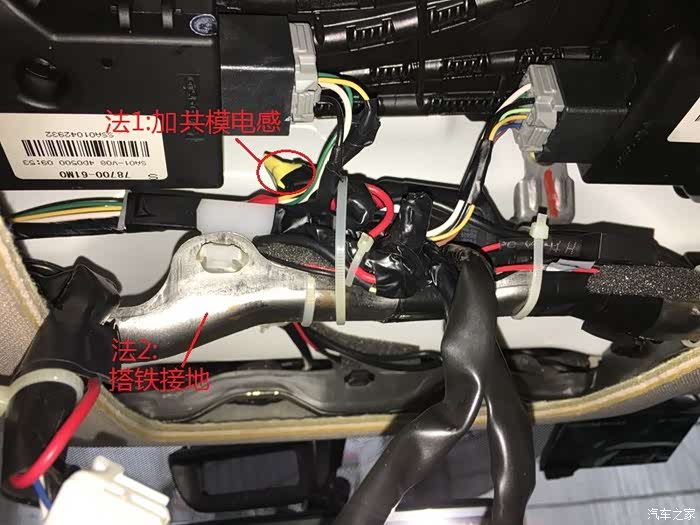

一是将内后视镜取电线中的地线直接搭铁接地，不过貌似这个金属横梁上没有方便接线之处。

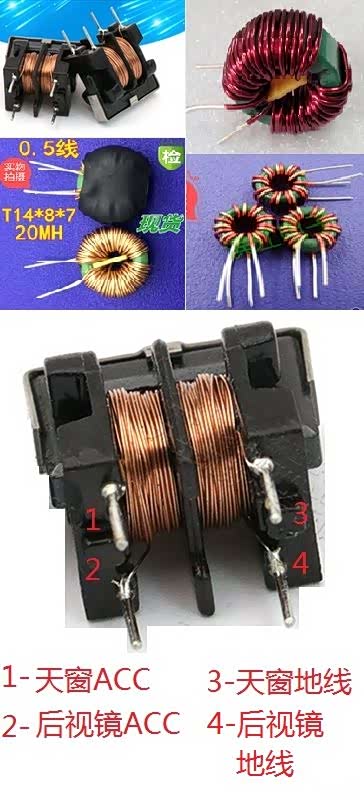

二是将天窗的地线和ACC线通过共模电感接到内后视镜上，这样可以滤掉干扰。
因我还接了一个车充给ETC设备供电，且ACC还给电-子-狗供电，于是采用了第二种方法。
