板牙用车记——iMAX8新风过滤系统安装篇（详尽指导教程）
我和我的爱车
如何提升车内空气质量，随时随地畅享干净清晰的空气？iMAX8的板牙有妙招——车载新风过滤系统。跟着我一步步动手安装起来吧！我整理了一下整个安装过程，和车友们分享一下，有需要的朋友可以参考一下。

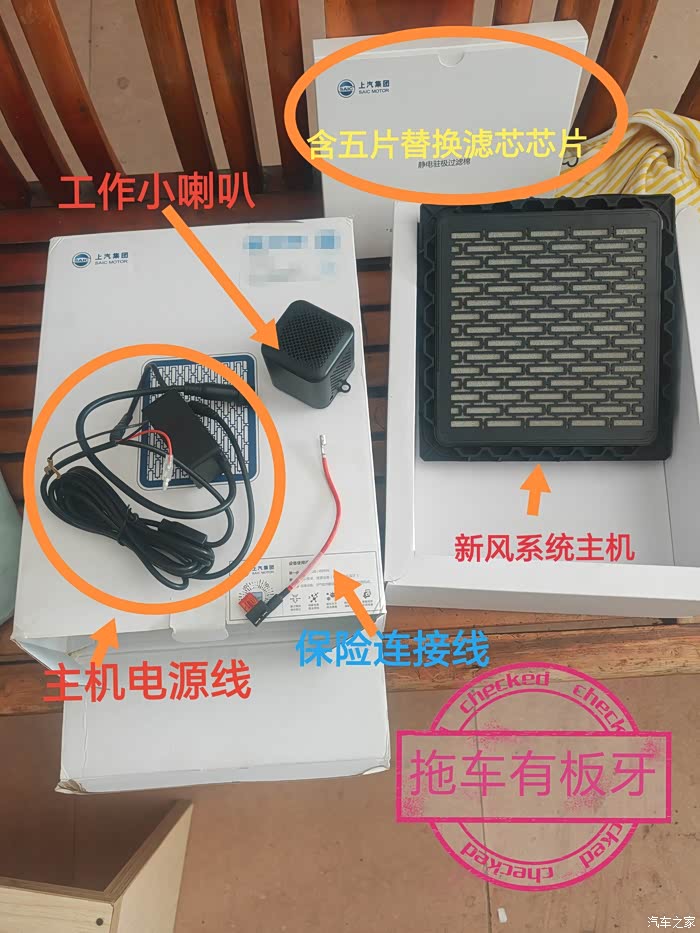

1、首先了解整套新风过滤系统的大致构造为：新风系统主机、过滤芯片、工作小喇叭、保险接线。准备工具：水口钳、翘板、扎带，一字螺丝刀、电工胶布，开口扳手。
扶手箱扭开两边的黑色锁扣即可拉出来了，注意右边还有一根小保险线，不要强拉断了。
2、拆下副驾驶扶手箱，拿下空调滤芯挡板，取出旧的空调滤芯。
按照文字提示方向，塞入空调滤芯位置

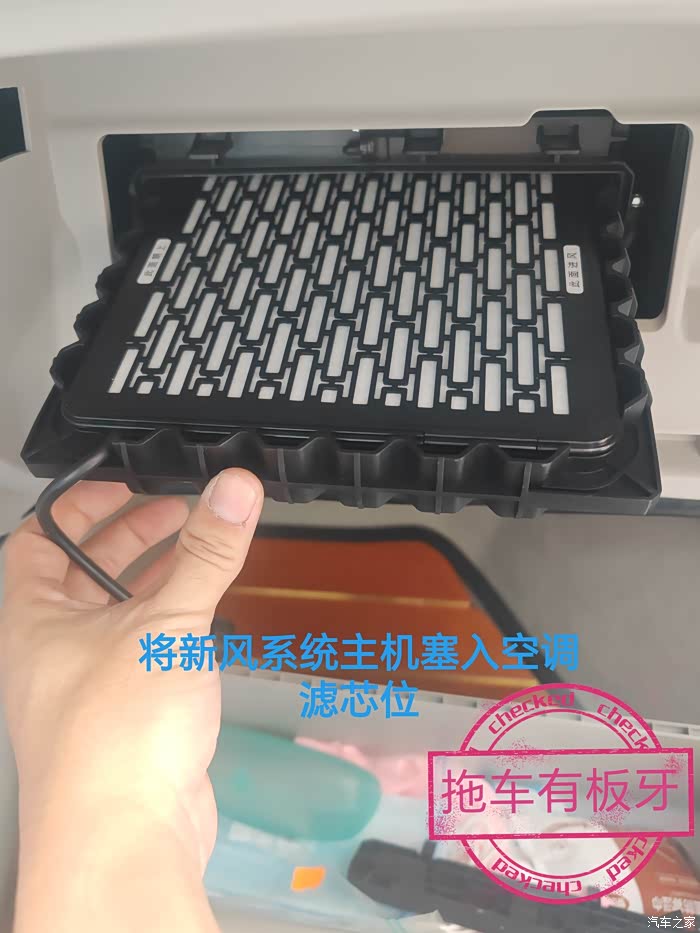

3、将新风过滤系统滤芯平放入空调滤芯位置（注意滤芯有标注正反面）。

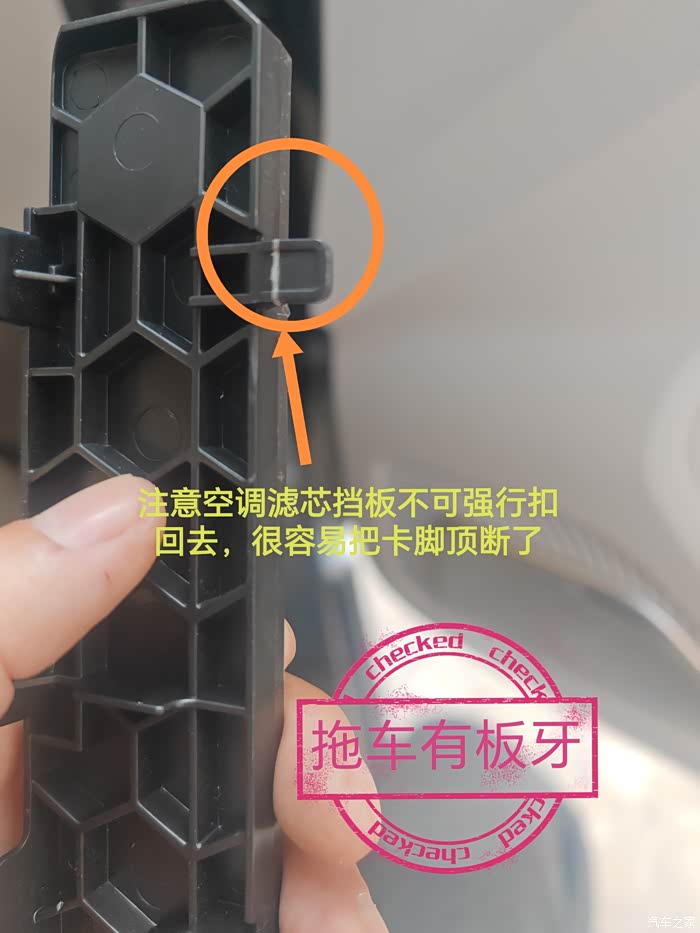

挡板不可强塞
需要剪开一个口子

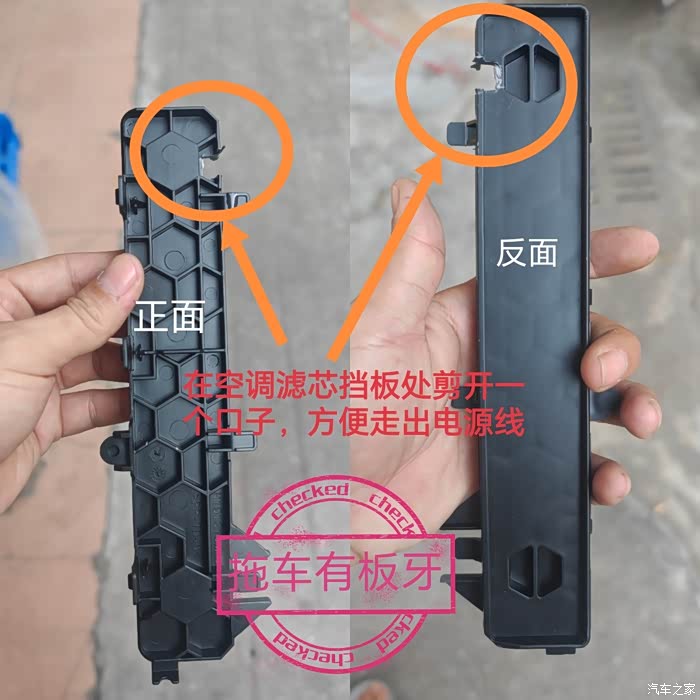

4、将取下的空调滤芯挡板用水口剪或者钳子，剪开一个口子，以便新风系统的电源线可以走出来。
要翘出这个卡扣，需要小心些，尽量不要把卡扣翘烂了。

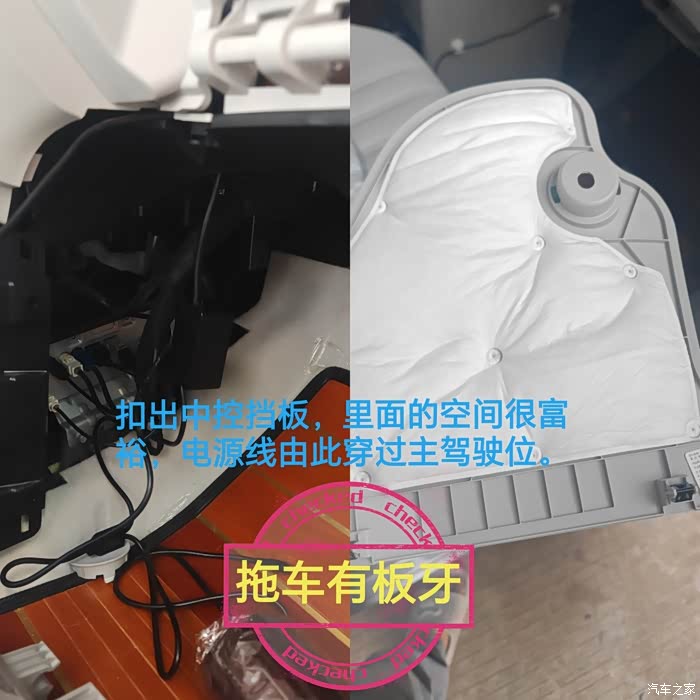

中控挡板的隔音也是用的原生棉，很良心

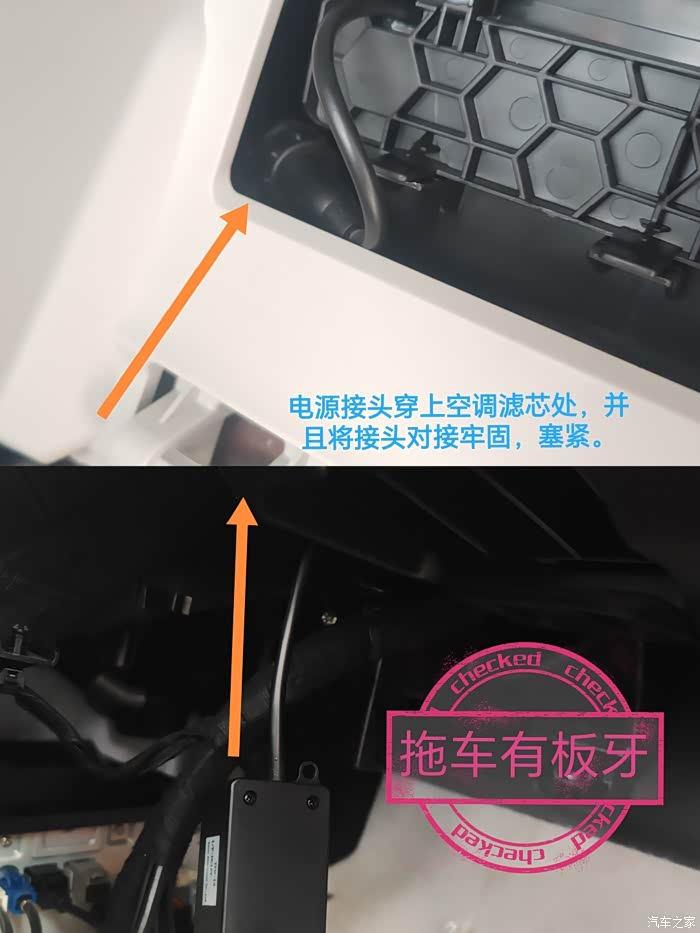

由下往上穿线

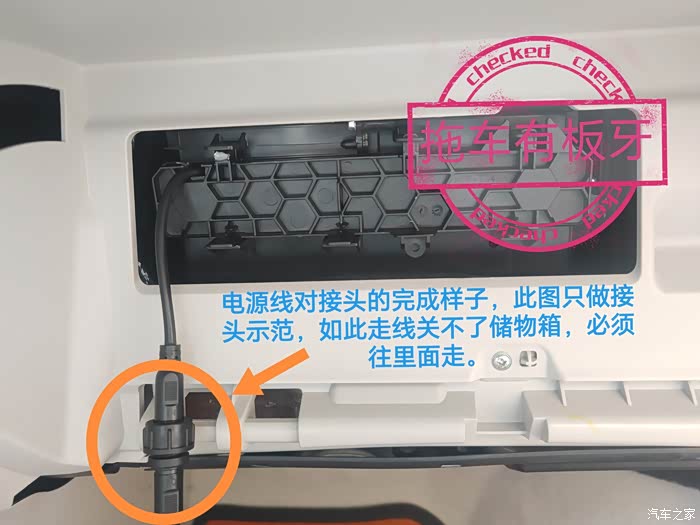

锁紧电源接头

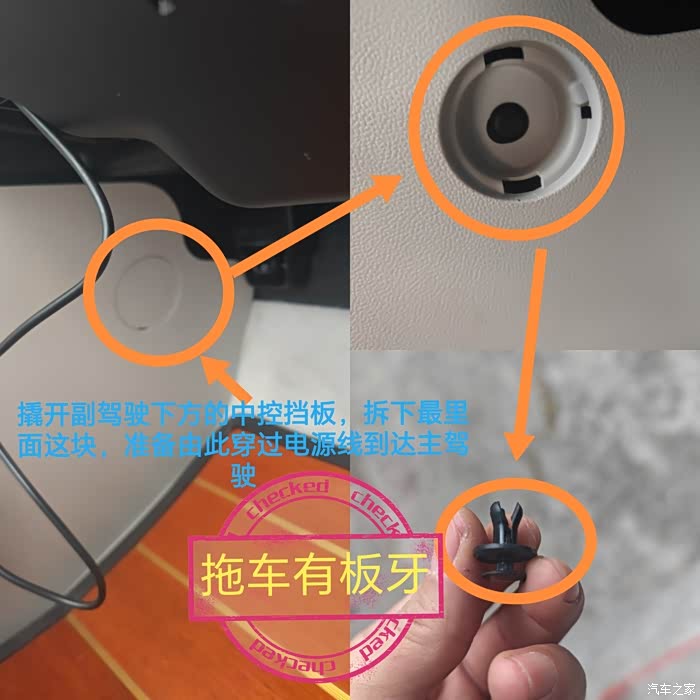

5、将副驾驶下方的中控挡板拆出来（最里面的那块，需要先翘开圆形盖板里面的卡扣螺丝，就可以扒出来了）
用引线拉过电源线，可以不必再拆主驾的挡板了
6、从主驾位置油门踏板处穿一条硬线过去副驾驶位，将新风系统的电源线拉过来。

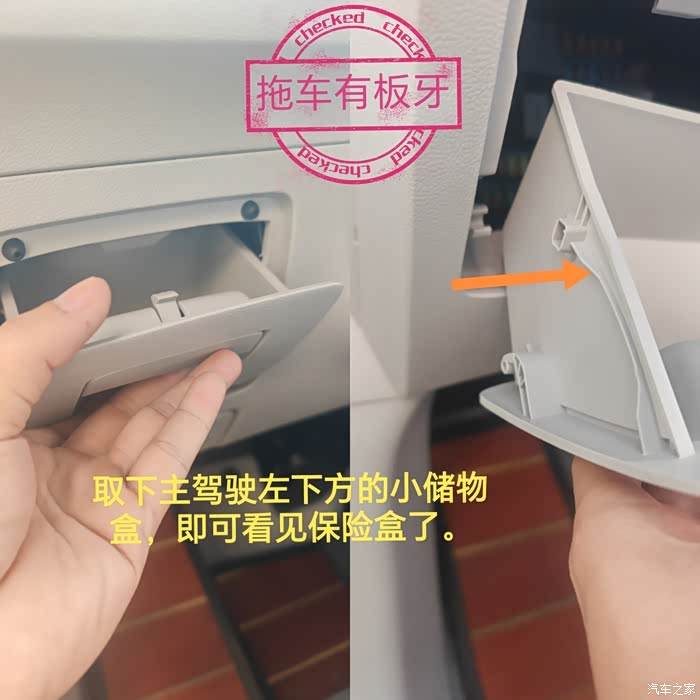

取下小储物盒找到保险盒

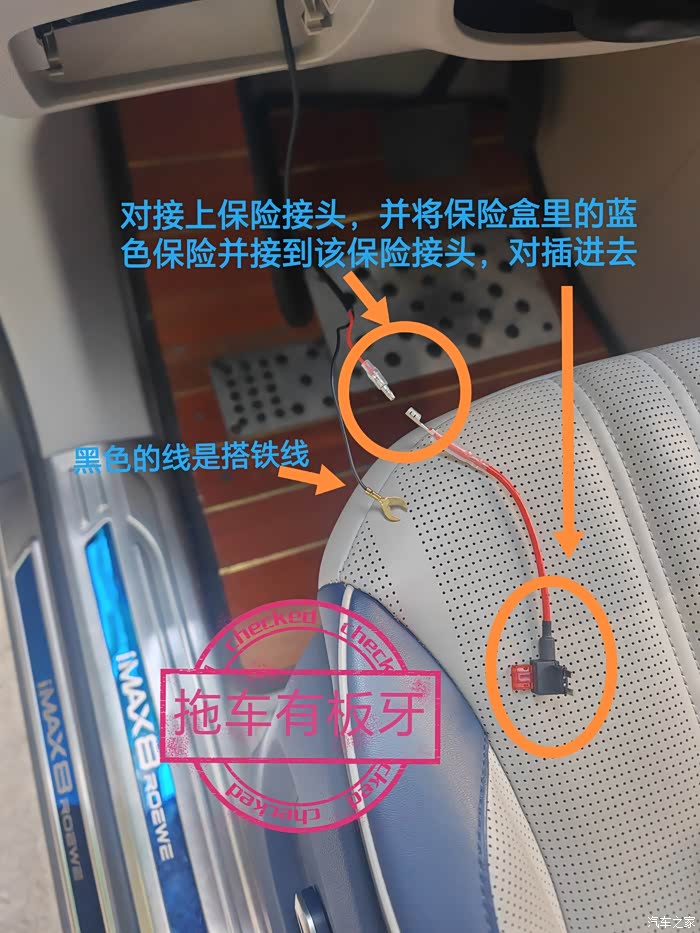

对接好取电线
接入途中位置

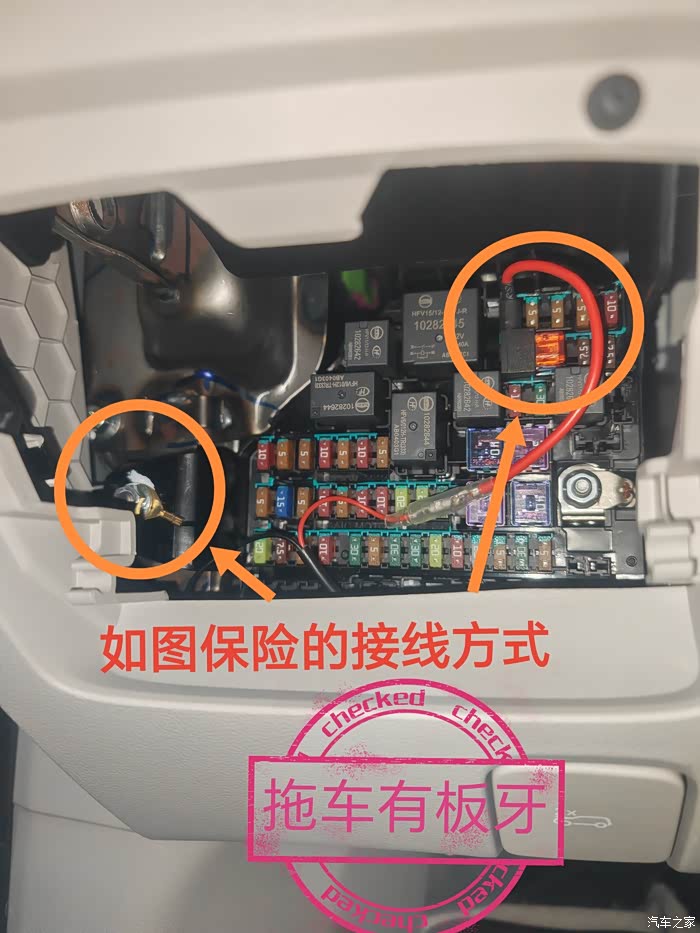

7、将主驾驶左下方的小储物盒取下来，露出保险盒子，将新风系统电源线引入此处，接上保险丝接头，将保险插头接入保险盒里（这里接的是ACC取电）。同时黑色的搭铁线需接到保险盒左边的螺母中。

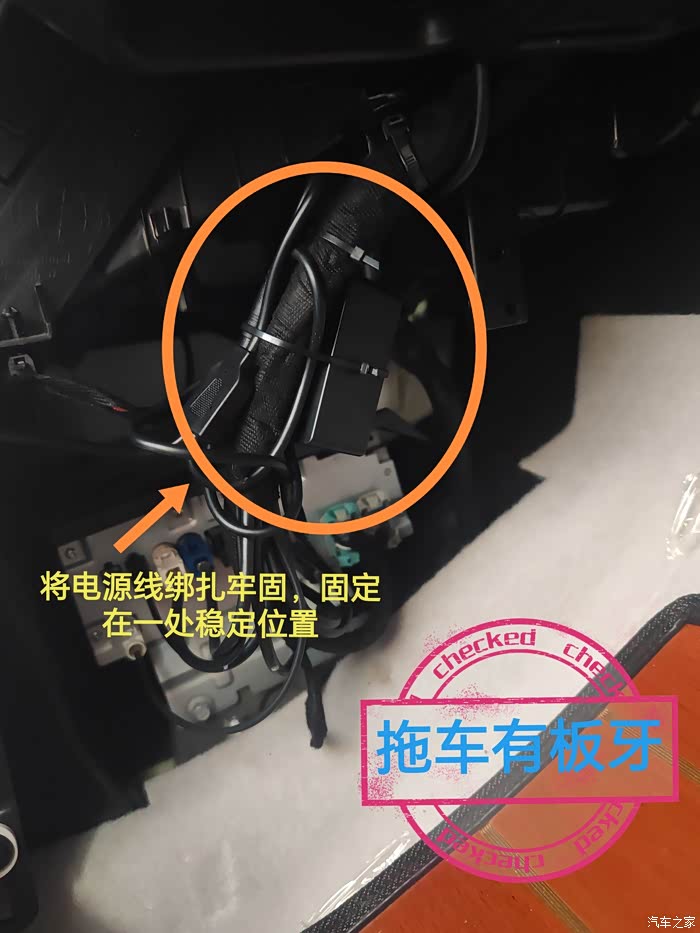

固定好松垮的电线

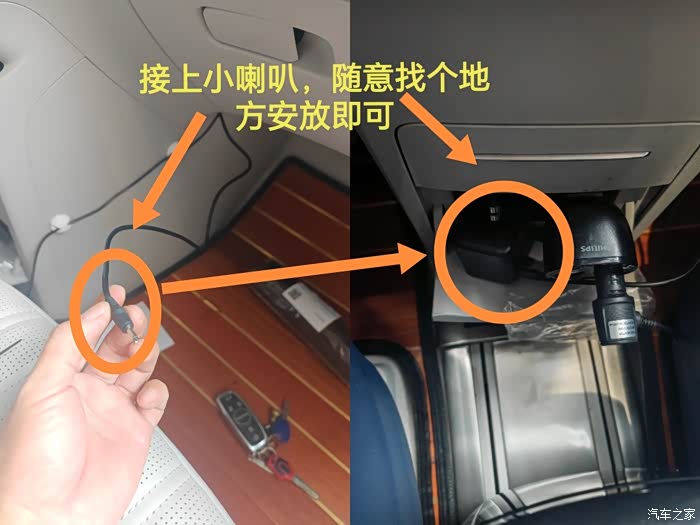

对接好小喇叭电源，将小喇叭随意安放并固定好
8、接上新风过滤系统的提示小音箱（是个小盒子，随便找个地方放好或者固定住即可），固定好电源线，并绑扎牢固，避免晃动。9、依次将拆下的挡板安装回去。就大功告成啦！

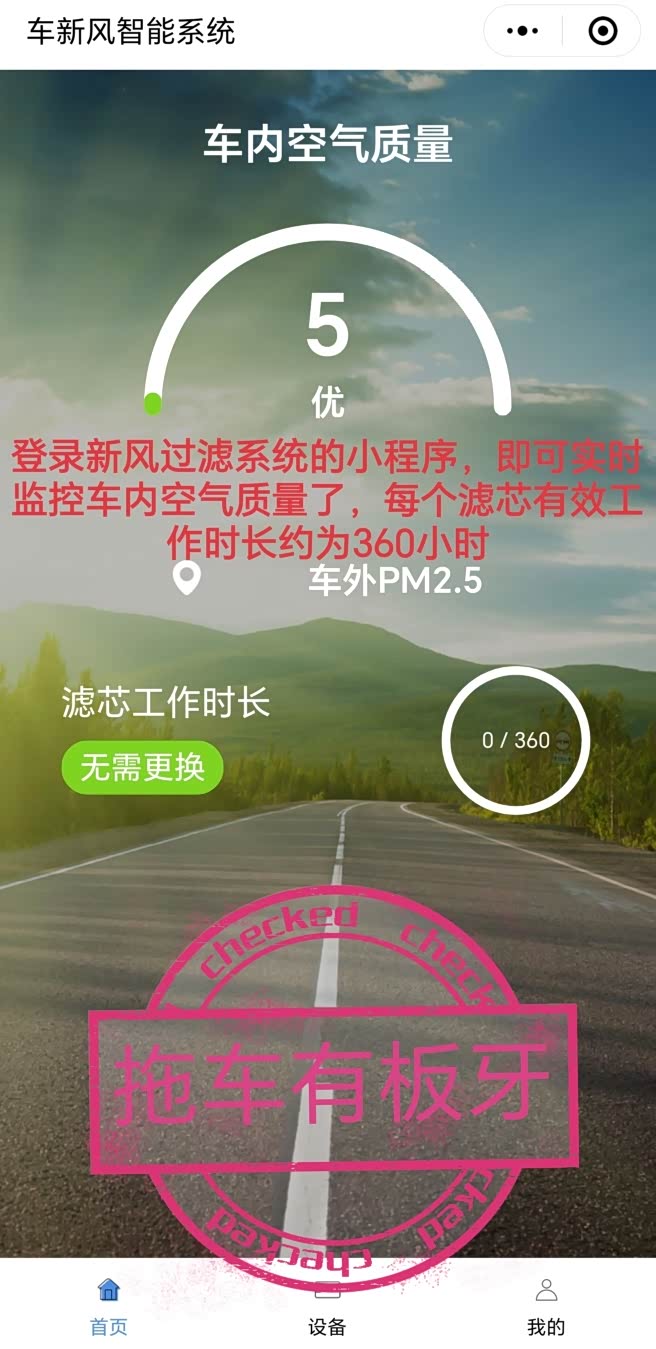

登录新风过滤系统小程序，监控车内空气质量
最后启动车辆或者全车通电，小喇叭响起提示音证明新风系统已这正确安装完毕，打开蓝牙链接新风过滤系统登录小程序就可以实时查看车内空气的质量状态了。该系统的安装需要有一定的动手能力，不熟悉的朋友建议到汽修店或者美容店请专业的师傅帮助安装，避免造成不必要的损失。

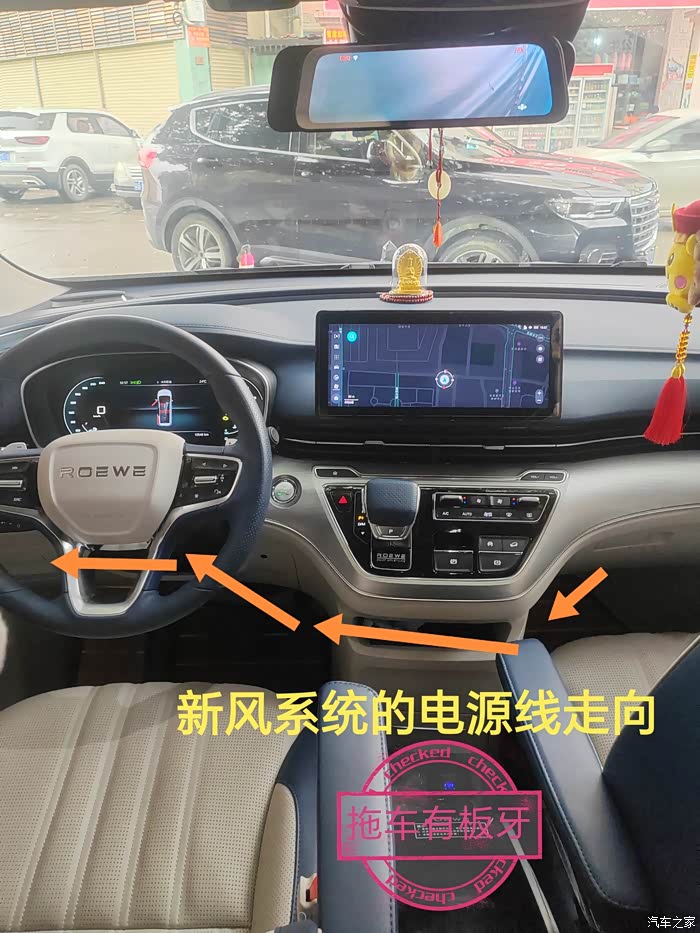

整个新风过滤系统的取电线走向
