12款新福克斯两箱版，360前后双摄像头安装！
先看效果！后摄像头，挂倒档自动显示后摄像头影像！平时行车屏会息灭，当后视镜用！
淘宝购买1块铁片后摄像头专用的

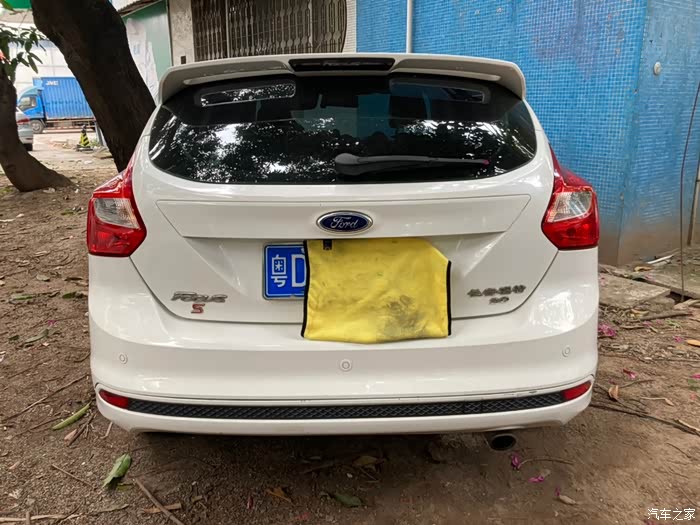

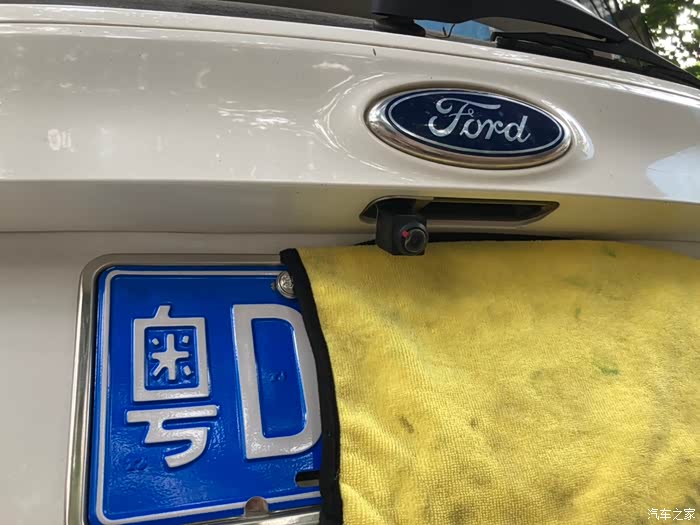

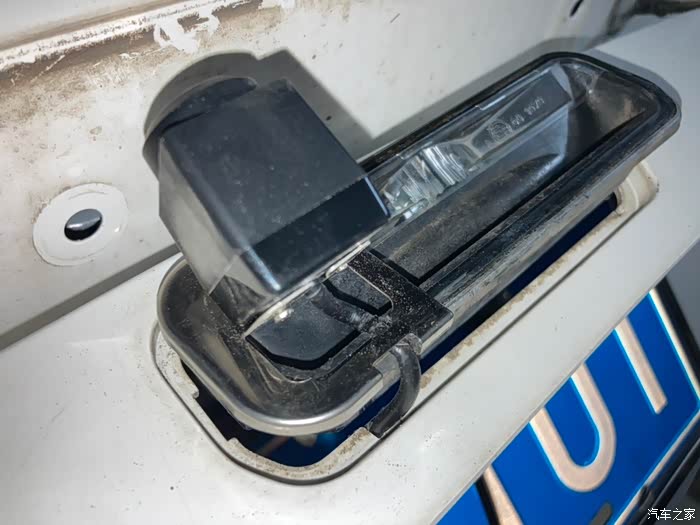

装好的效果

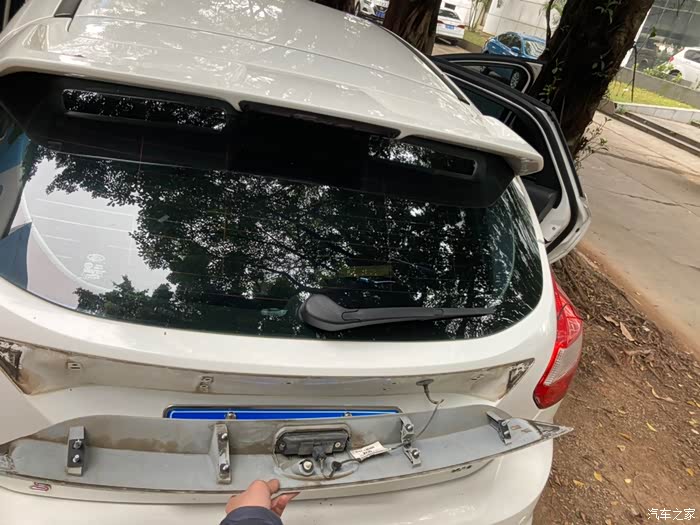

先拆后尾箱板 我觉得是最难拆的地方了
一字螺丝刀顶出白色卡扣
顶出卡扣
尾标位置的卡扣
还有4颗螺丝也要拧下！

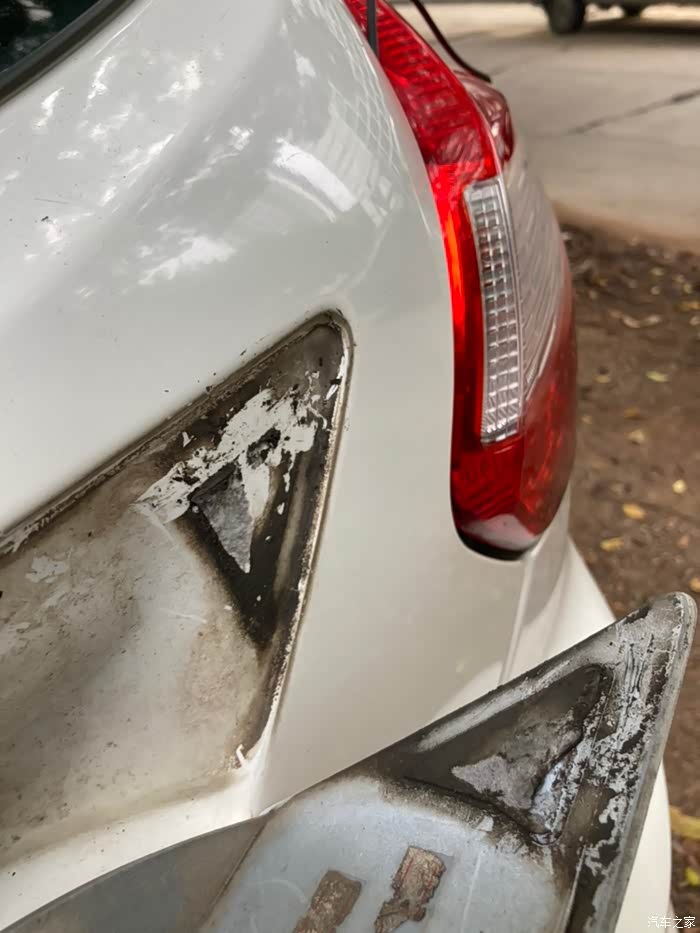

然后2边有3m胶贴着的 ，要一点点用工具把胶分离
后面安装上时把旧的胶铲干净了！再贴上新的3m胶

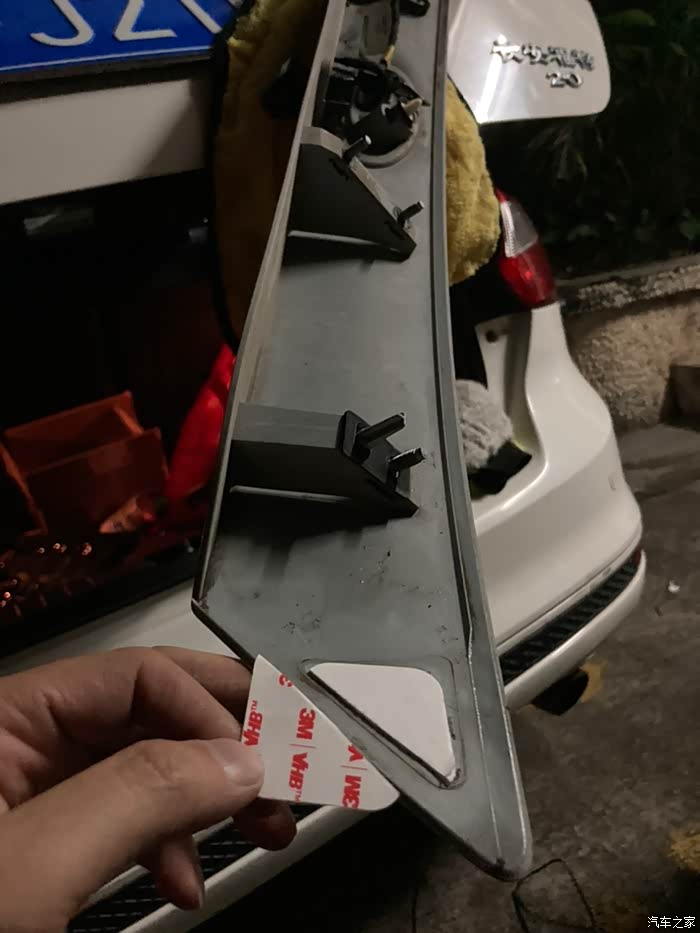

准备新买的3m胶 装回去时贴回原来的位置

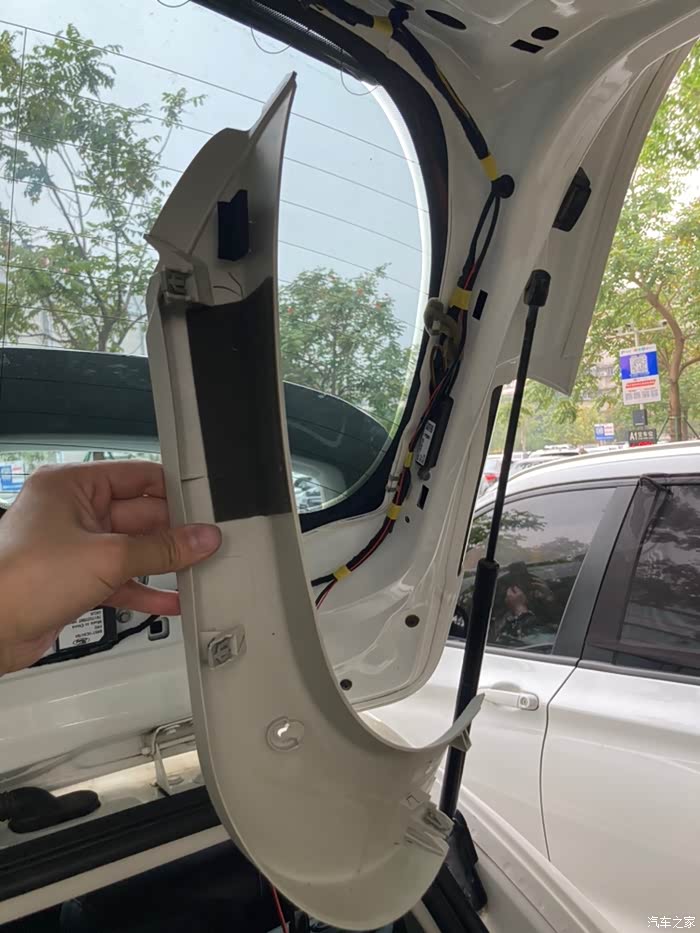

拆下尾箱侧板

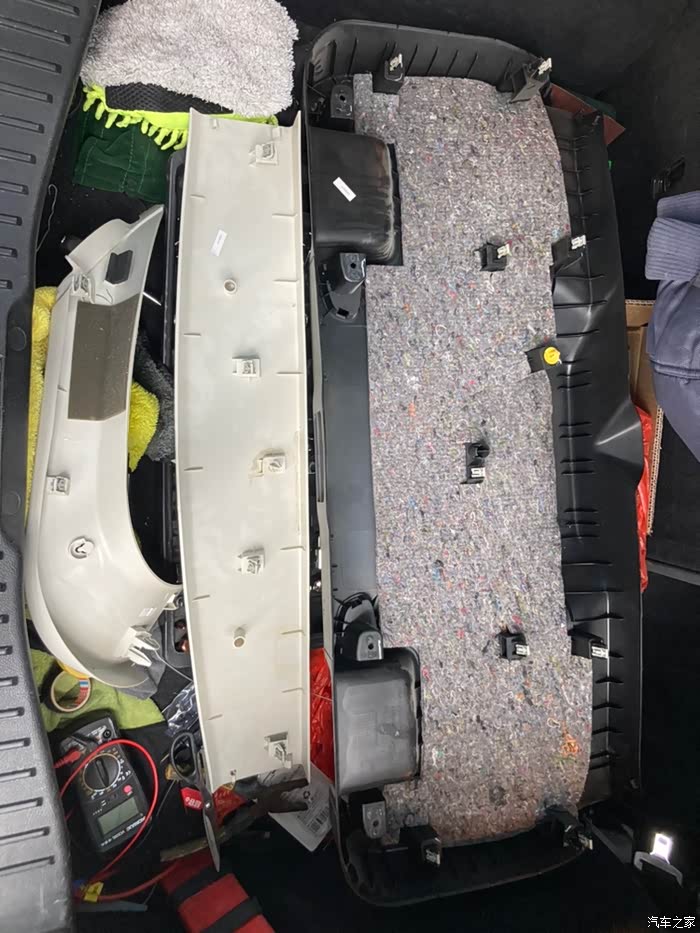

拆下的3块板 可看到卡扣位置

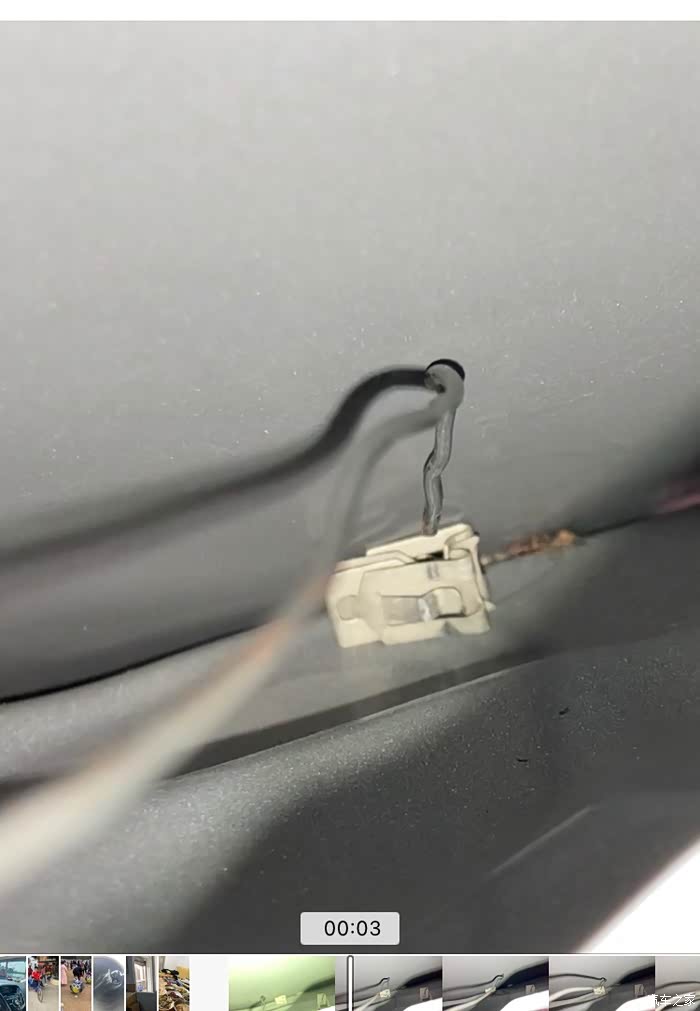

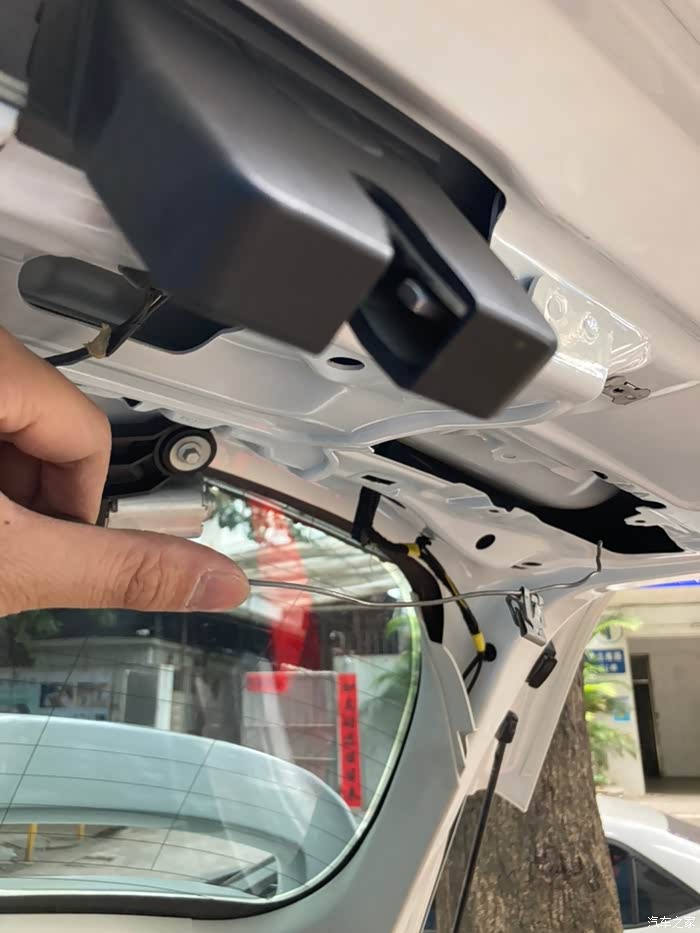

准备一条铁丝 因为卡扣在拆下来时，容易直接掉到尾门里面要勾出来！不然以后行车随时有异响
勾了好久才勾出来

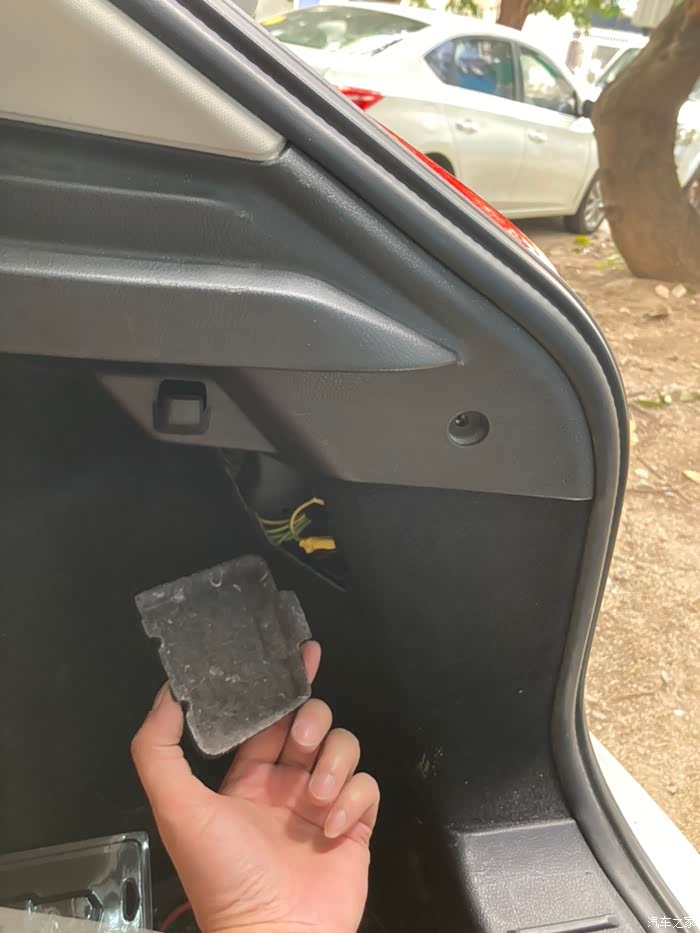

拆开右侧塑料板，准备拆开尾灯

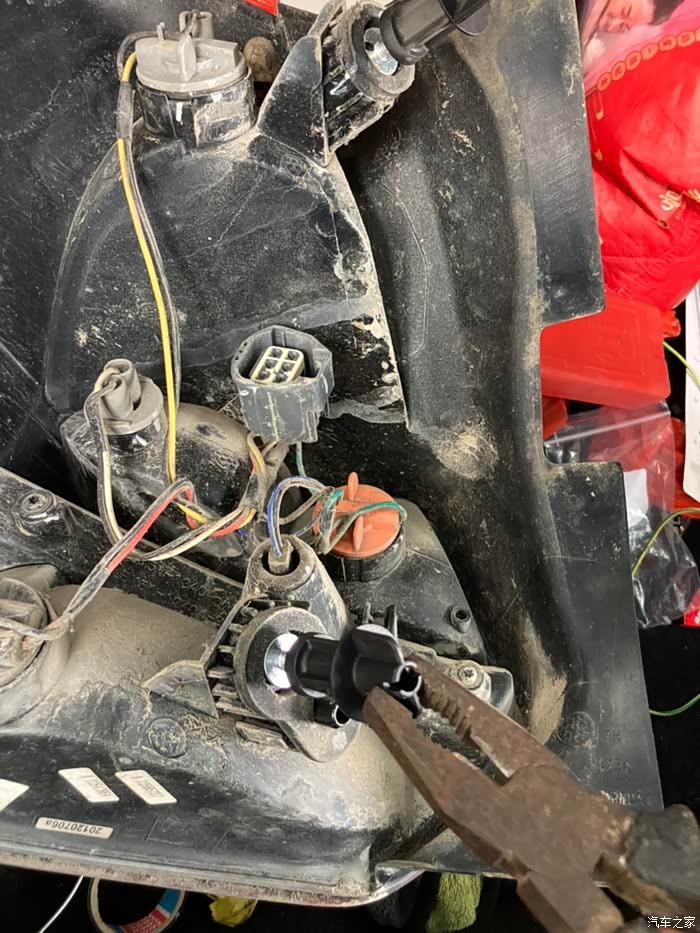

要准备一个钳方便拧下尾灯2个固定的螺帽件！力气大或者不需要！

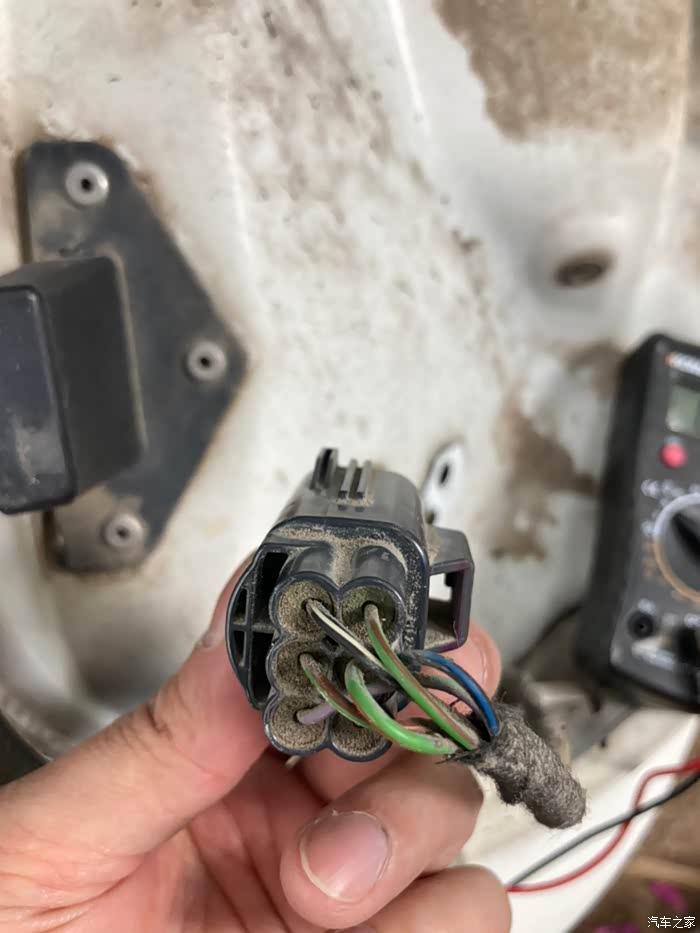

这是尾灯插头
然后查到电器维修图找到线束！查到倒车灯是那根线
找到线束 GN-BN是颜色代码的意思 好像是棕色和绿色吧 不太记得了！
这是线路图
用万用表先测量核实一下挂倒档时 是否通电！一个人操作拉上手刹，挂R档然后下车用万用表测量找出与电路图里一致的线再次确认！

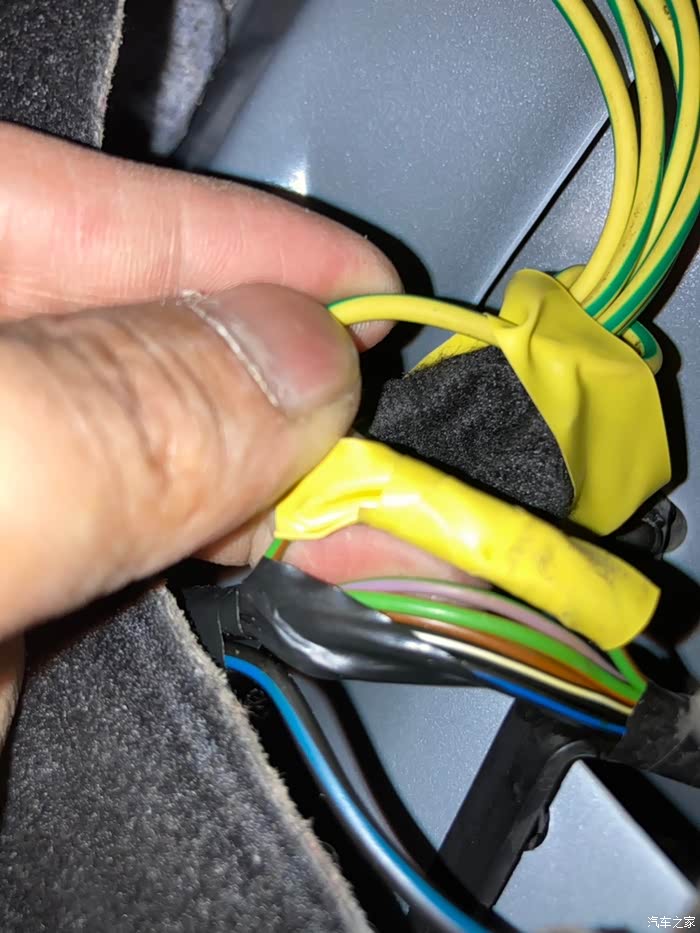

然后实际是有3根线颜色都一样就是粗度和颜色的宽度不同！绿色和棕色结合的线 并且绿色是最大面积的那根！

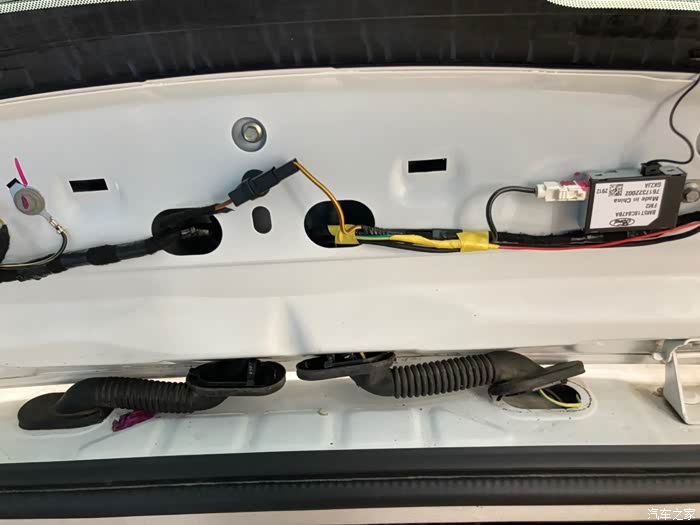

然后破线接上记录仪的倒车线，想不破线也行 接到尾灯的接头上！由于我觉得太麻烦就直接破线接上算了
这是用了一根硬一点点的电线绑上记录仪的线去穿过车身！

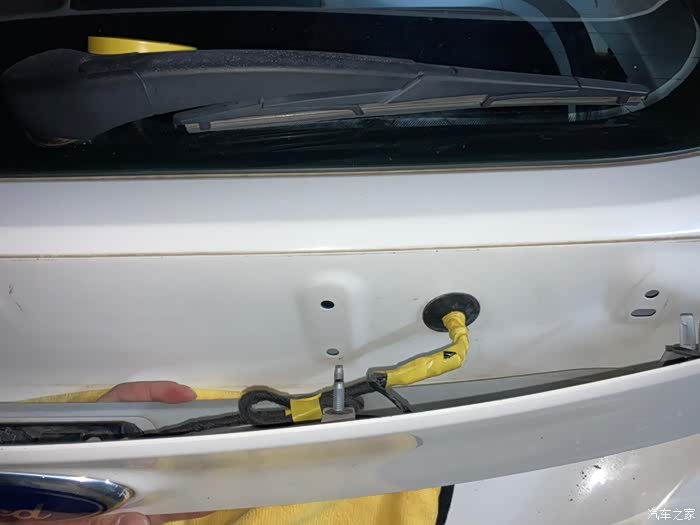

后备箱的线口处那个防水胶我用美工刀破开，穿好线后，再用电工胶布重新封好！
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
本来也想买来自己装，看见你的帖子，我打算放弃了
-
前后同时显示！360PRO 启动车辆30秒后熄屏！挂倒车档自动显示后视情况
-
虽然我没有动力去折腾了，但还是要顶一下，钦佩楼主！
-
记录仪还是很给力 原来是个小屁孩差点撞上
