13款新世代天籁加装原厂后平台遮阳帘

1 92 发布于 2019-02-03 09:50:57 只看楼主修改帖子

加装了天籁bose的k9音响，换后平台盖板时无意中发现有两种，一种只带喇叭孔的，另一种带喇叭孔和遮阳帘孔，哦，原来公爵顶配还带这个小玩样儿！玩吧，找配件做线测试装车

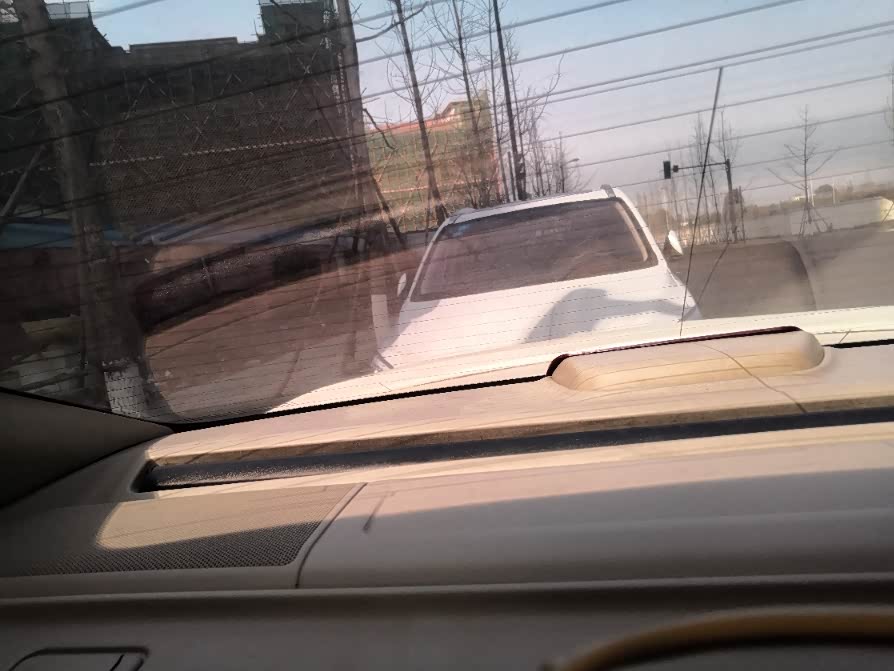

    这个遮阳帘可以用开关控制其上升下降，挂倒挡时遮阳帘处于打开状态，可自动收回。
    当然顶配公爵后车门带测遮阳帘，普通天籁车主别奢望了，除非真舍得搞。公爵轴距2900mm，天籁是2750mm，多出的15cm就多在后门钣金内衬尺寸上面，所以公爵后排乘坐更宽敞！
   需要如下东东：后档遮阳帘电机总成原厂高配后平台盖板开关控制模块线束插头…

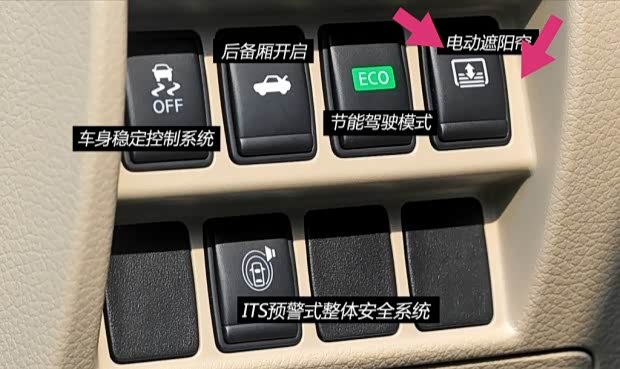

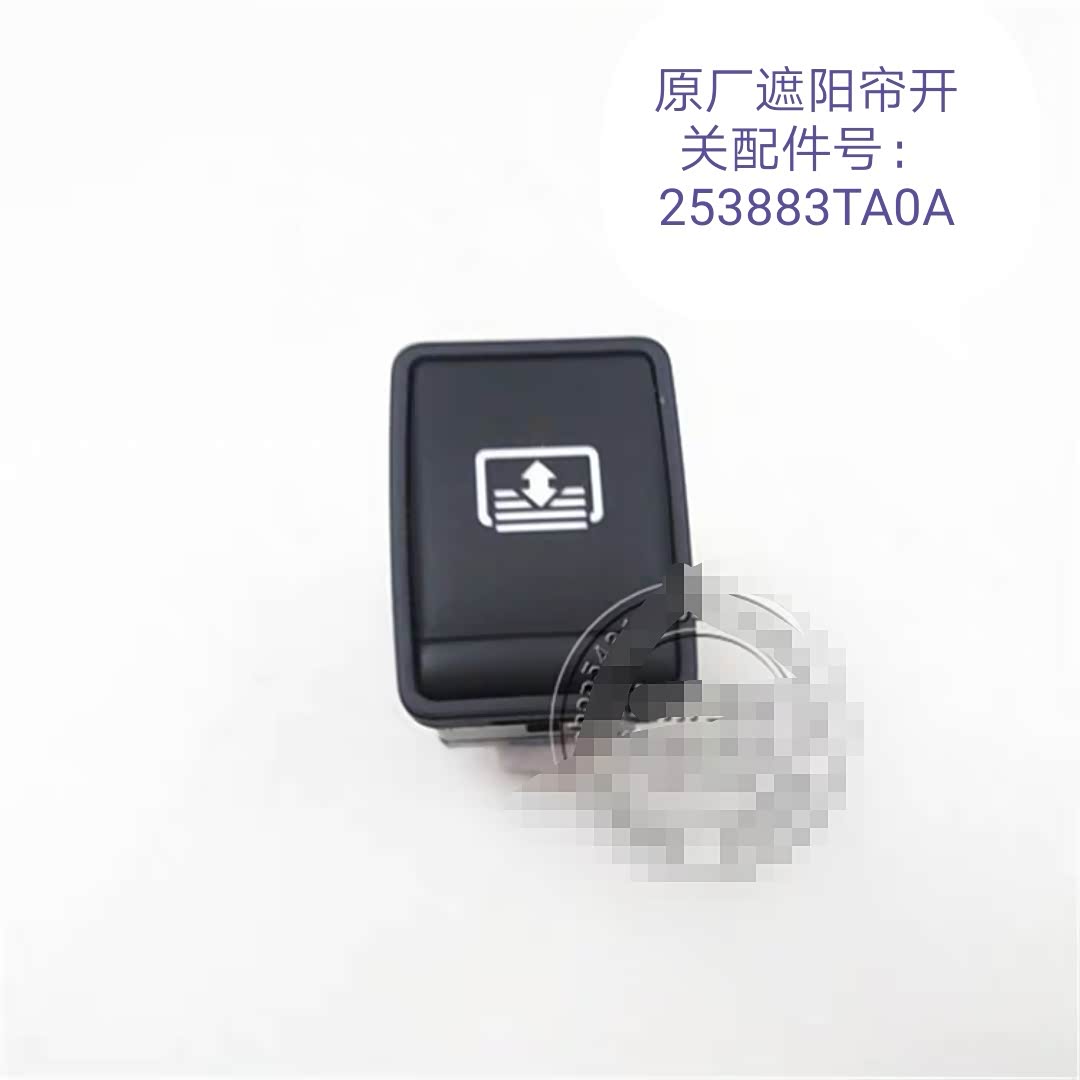

遮阳帘开关

装这里

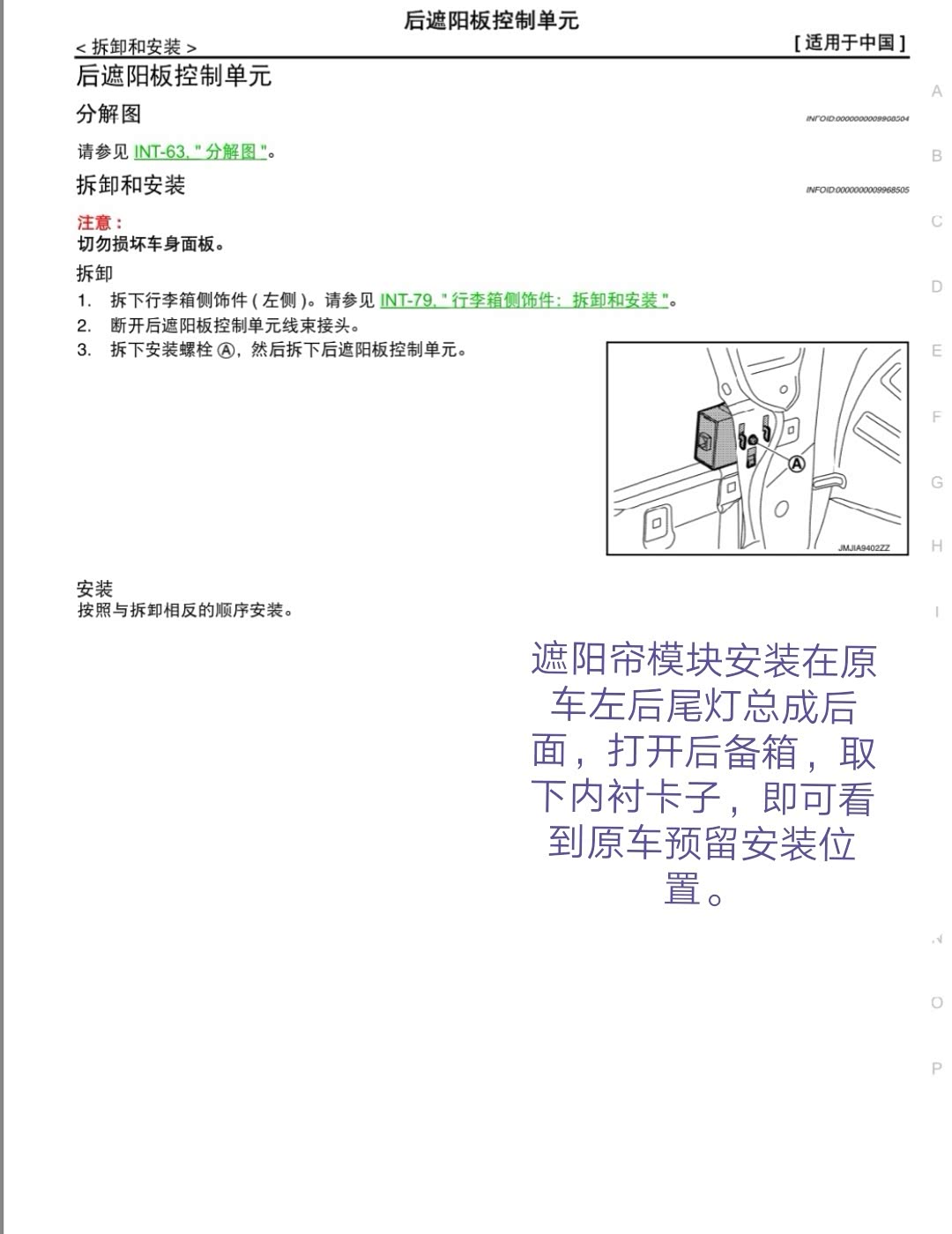

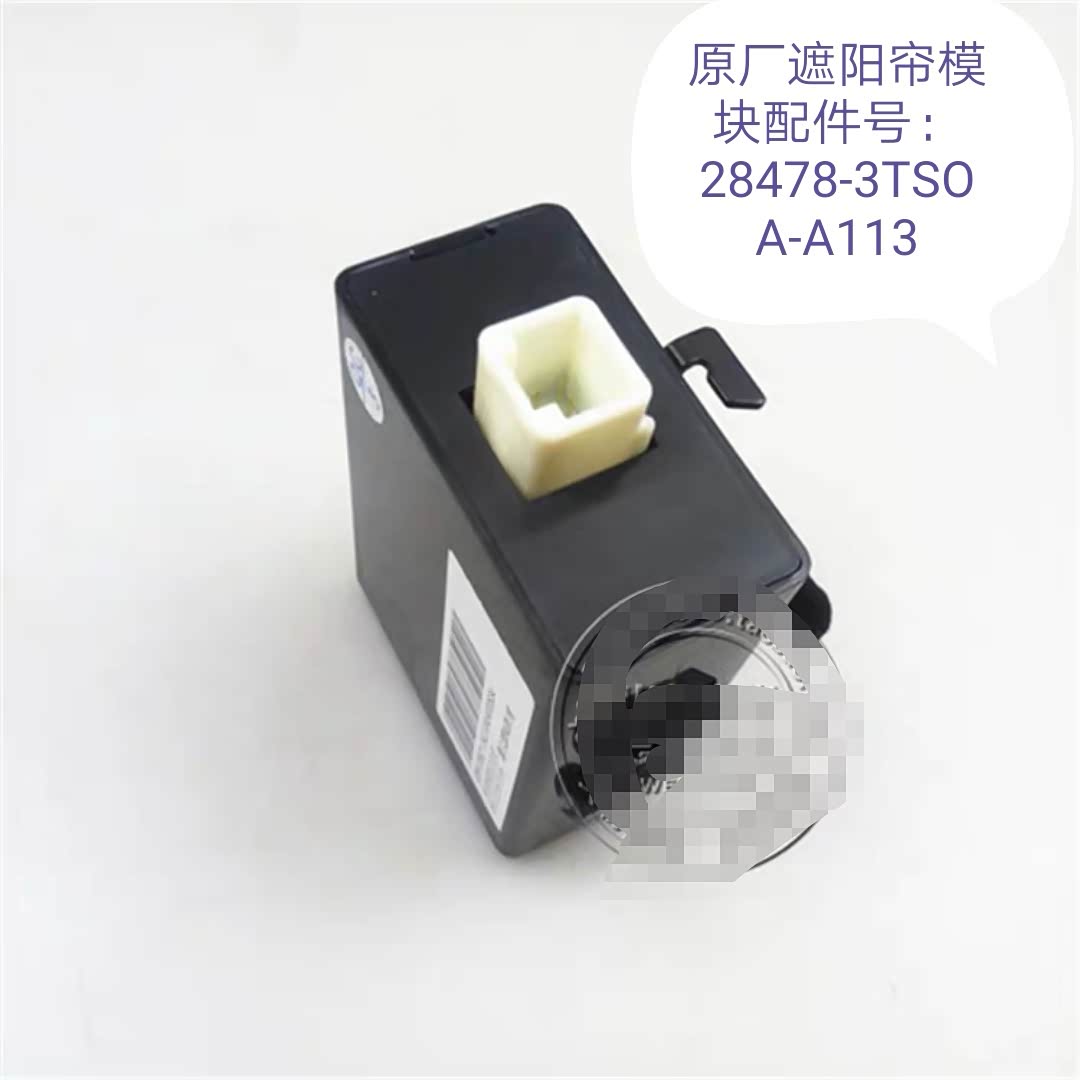

控制模块

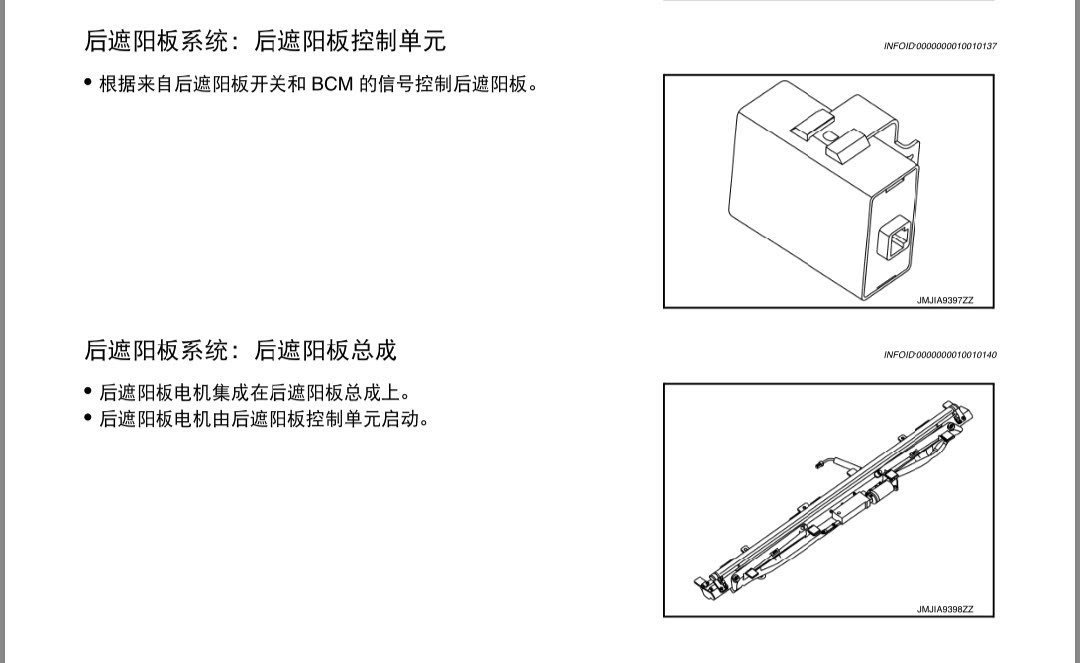

看图说话

遮阳帘电机总成原车有预留安装位置，4颗M6*10的螺丝固定！

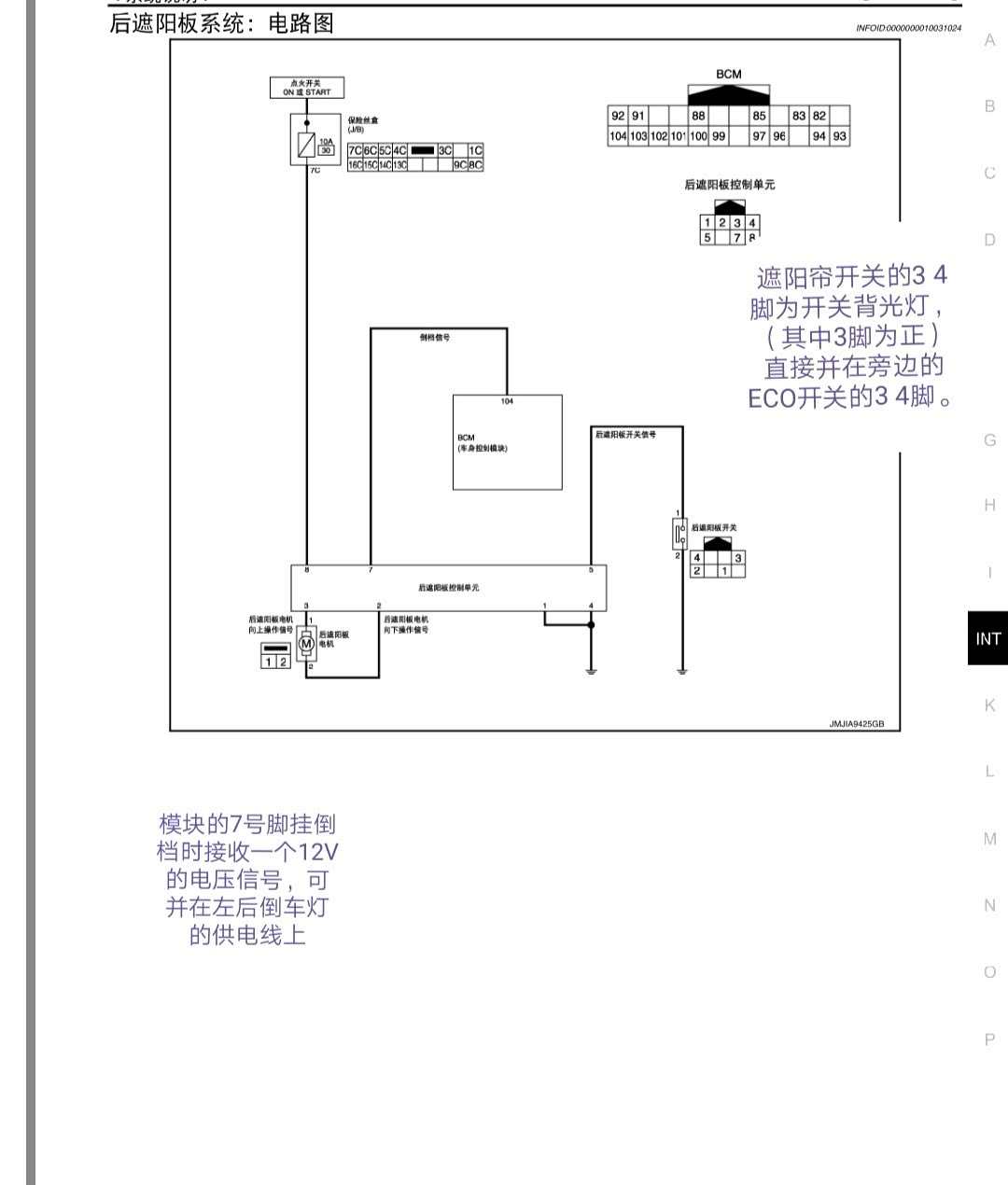

#电路图 # 遮阳帘电机取电直接在车内#1号保险取，配一个10A的保险，取电器内测用原车的10A（车内灯）保险！

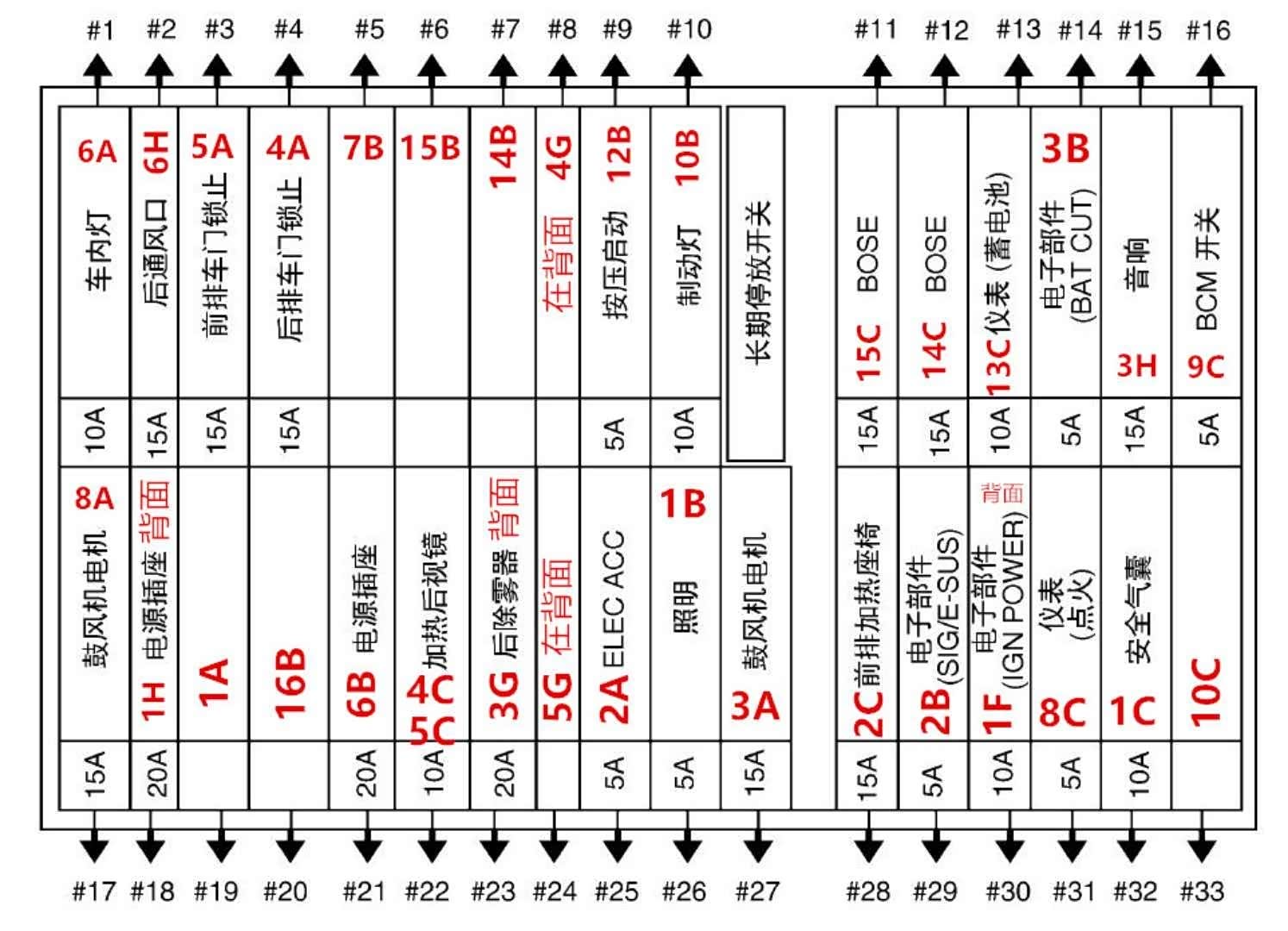

原车保险盒对照图其中5 6 7号保险是常电，19 20保险有经过ACC

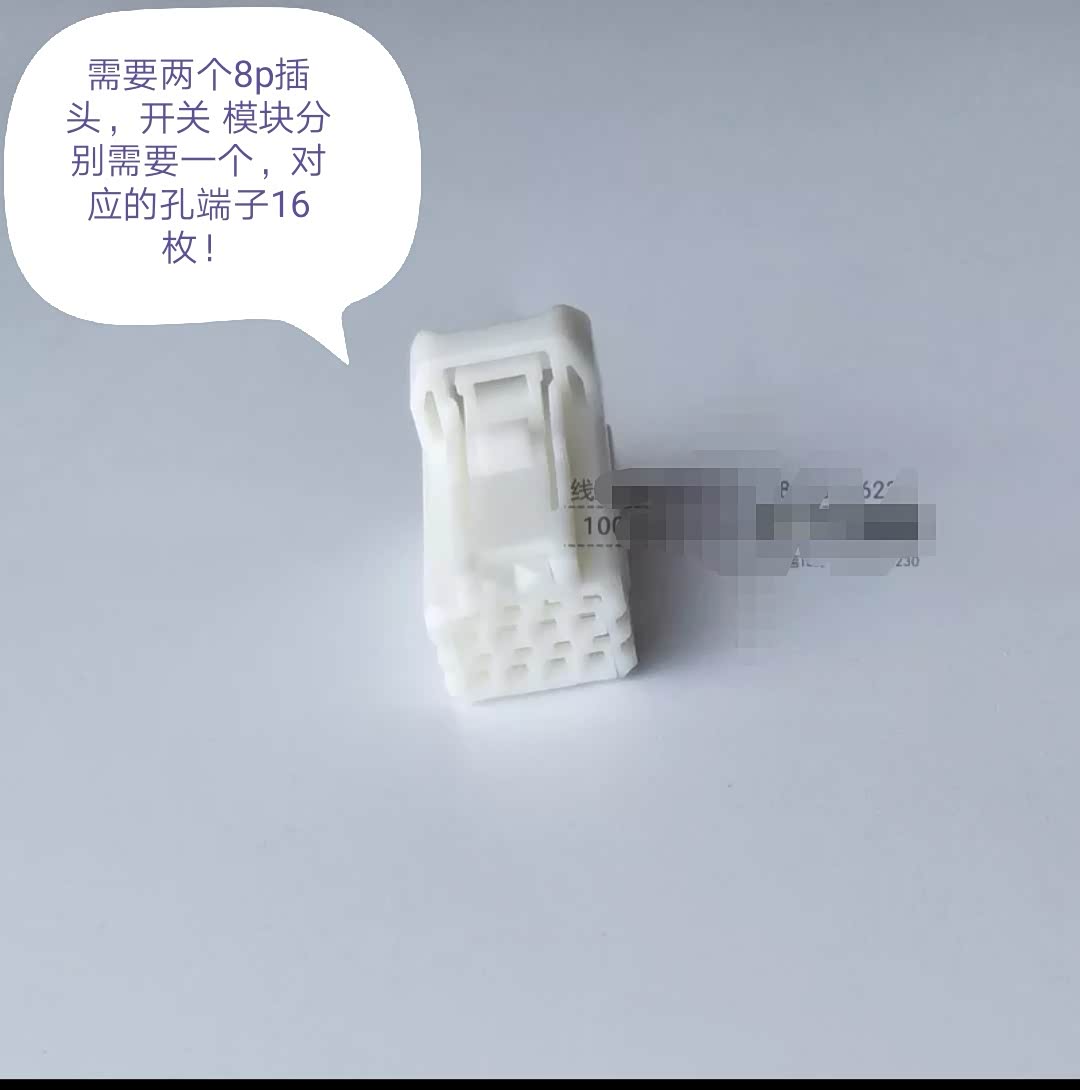

#插头# 从开关到模块的线束长度我做了4米5，绰绰有余！

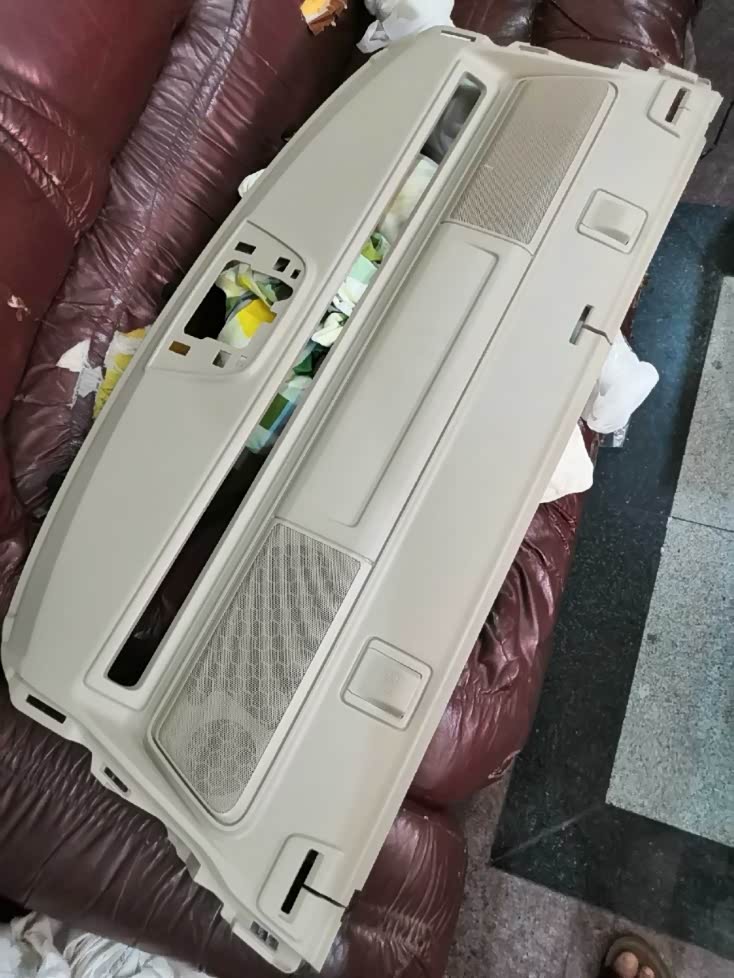

后平台盖板安装后平台盖板时注意所有卡扣挂紧，不然会阻挡遮阳帘升降

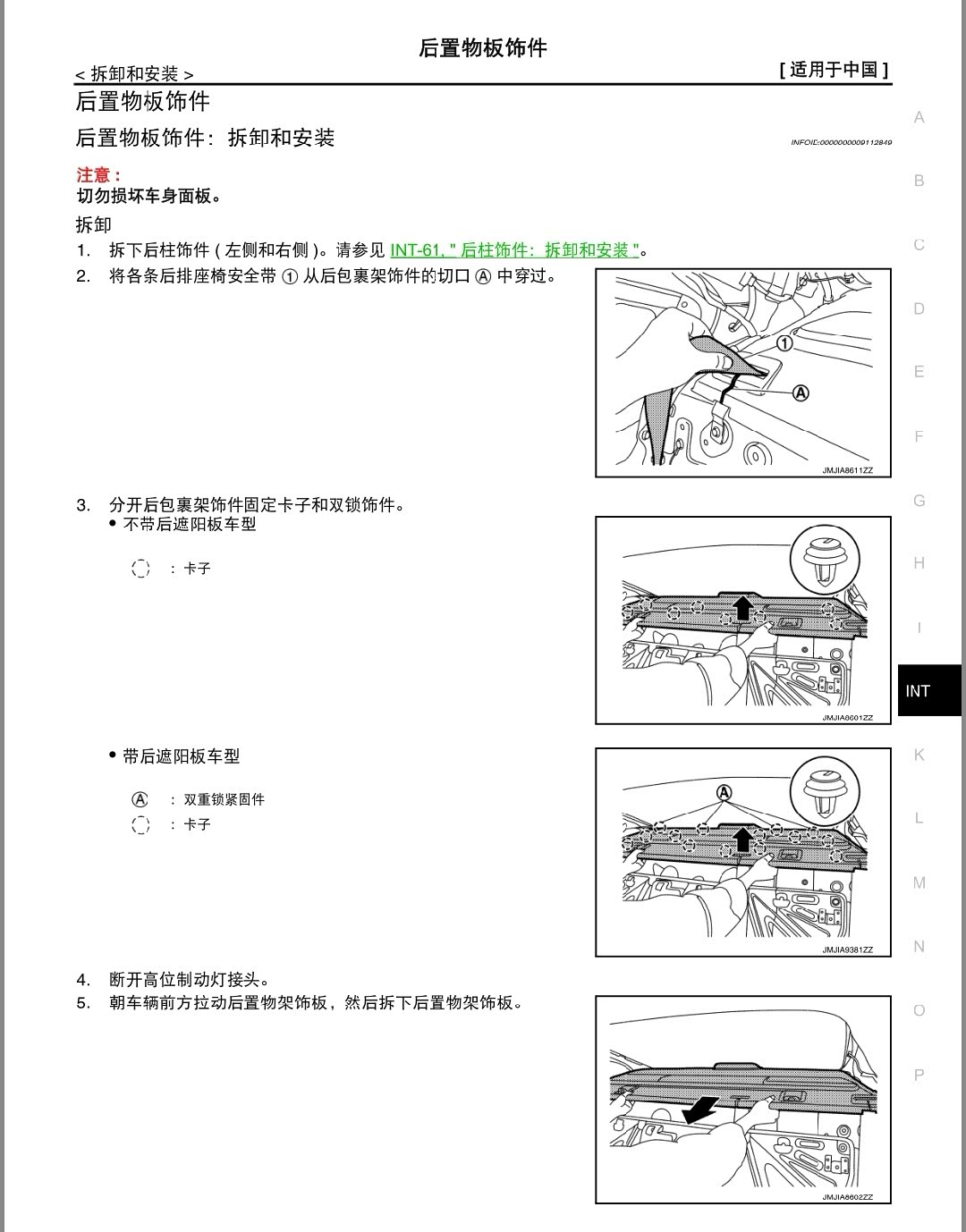

盖板拆装图示

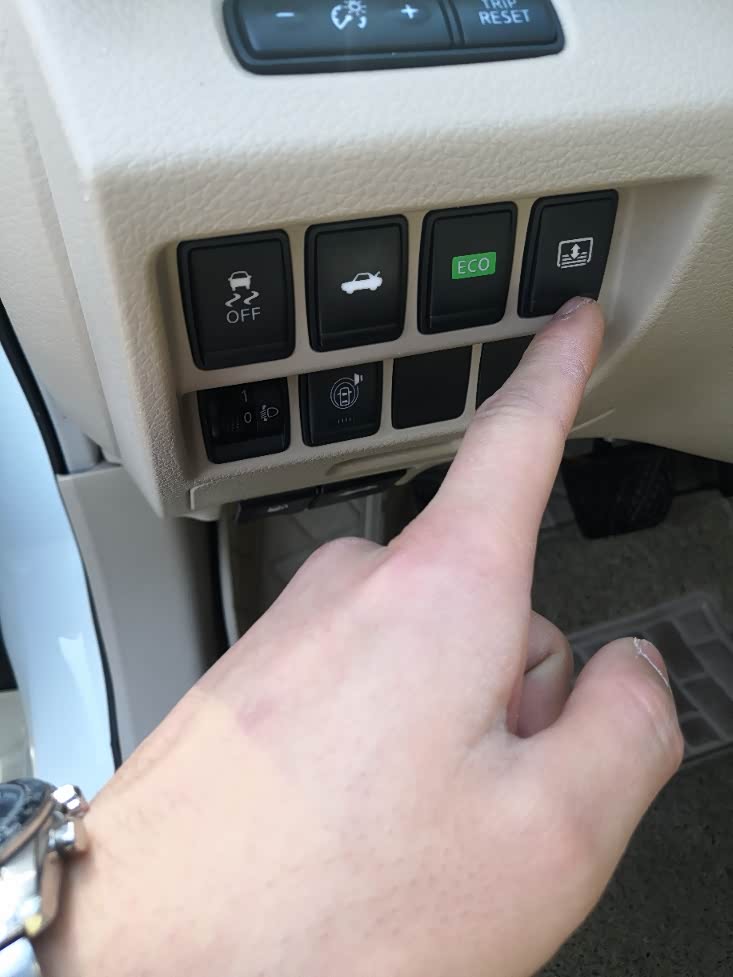

车内开关实拍

预告一波：改了公爵顶配的通风加热座椅，下次做个帖子和大伙分享

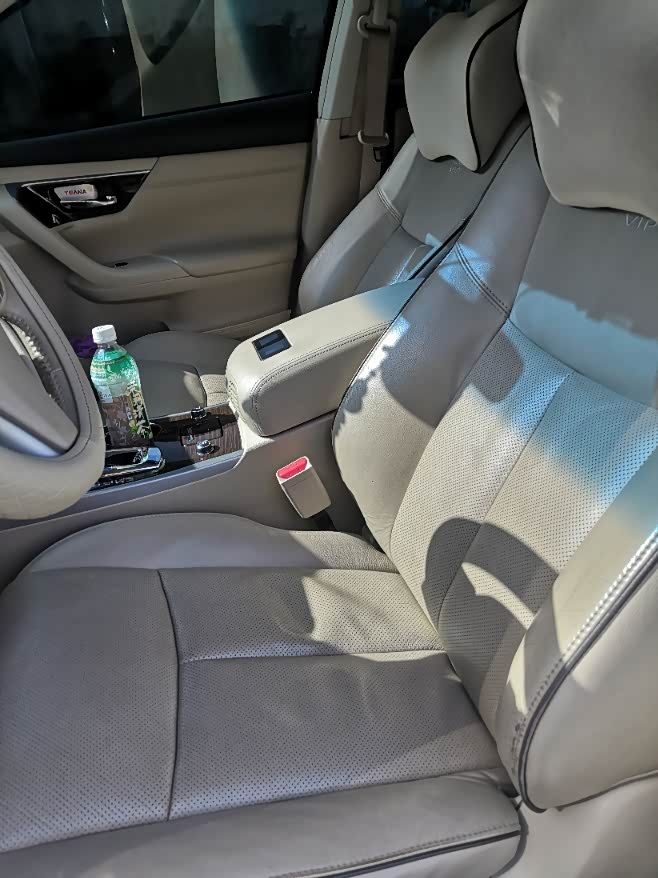

主驾

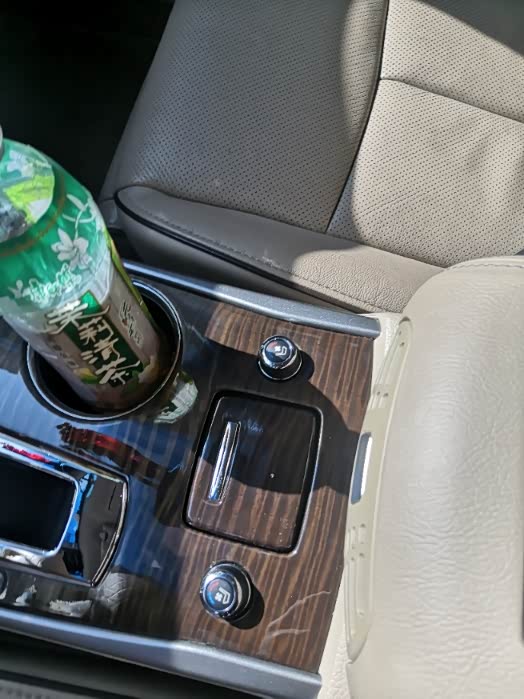

通风加热开关

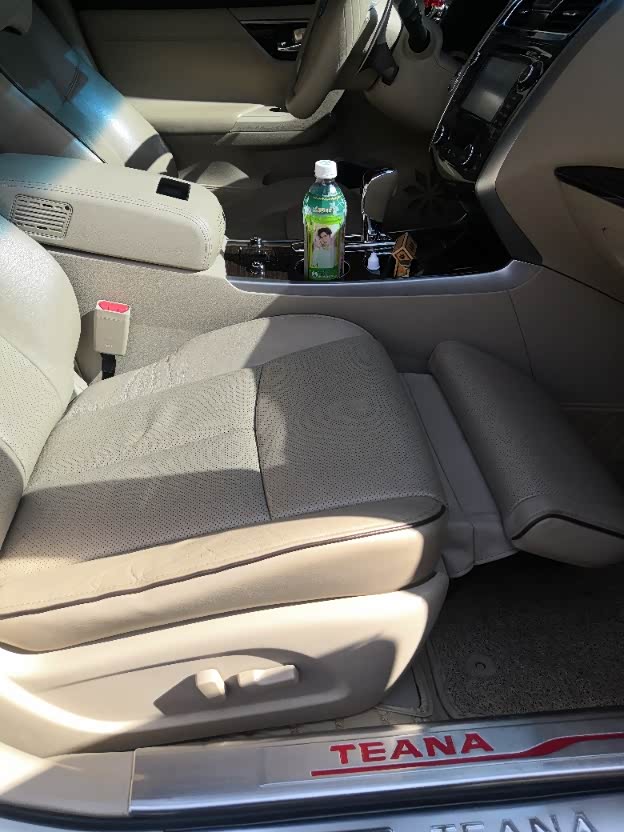

副驾（带腿托）

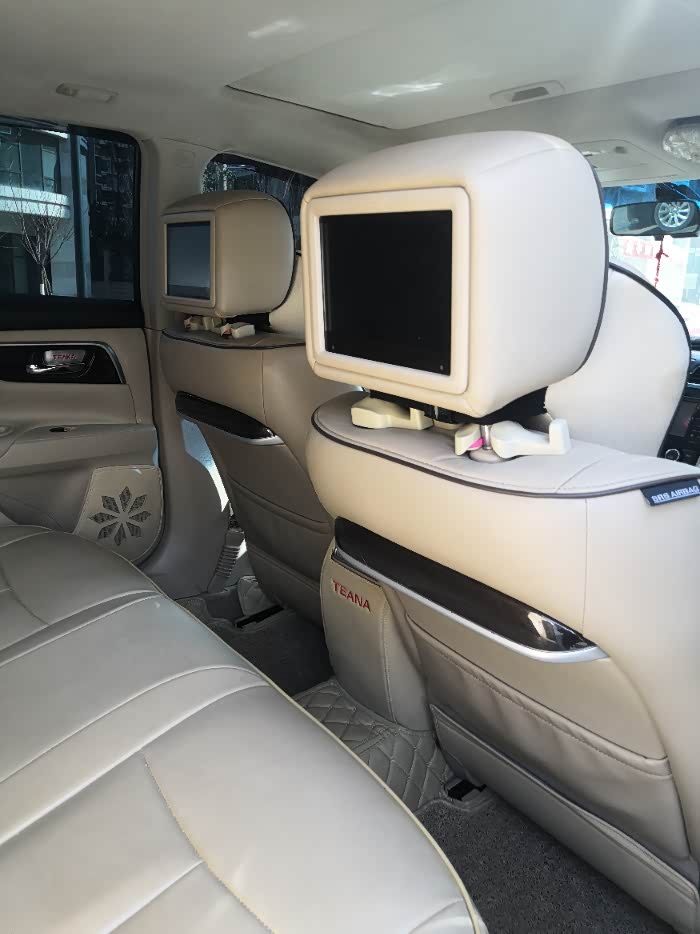

后排娱乐系统

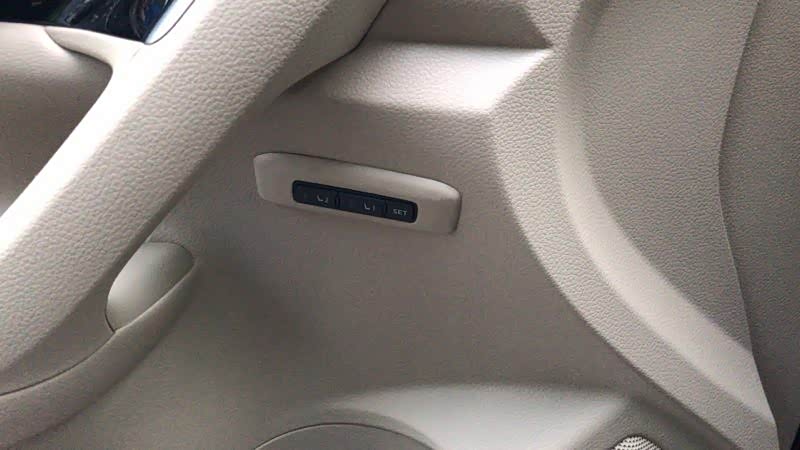

座椅记忆开关

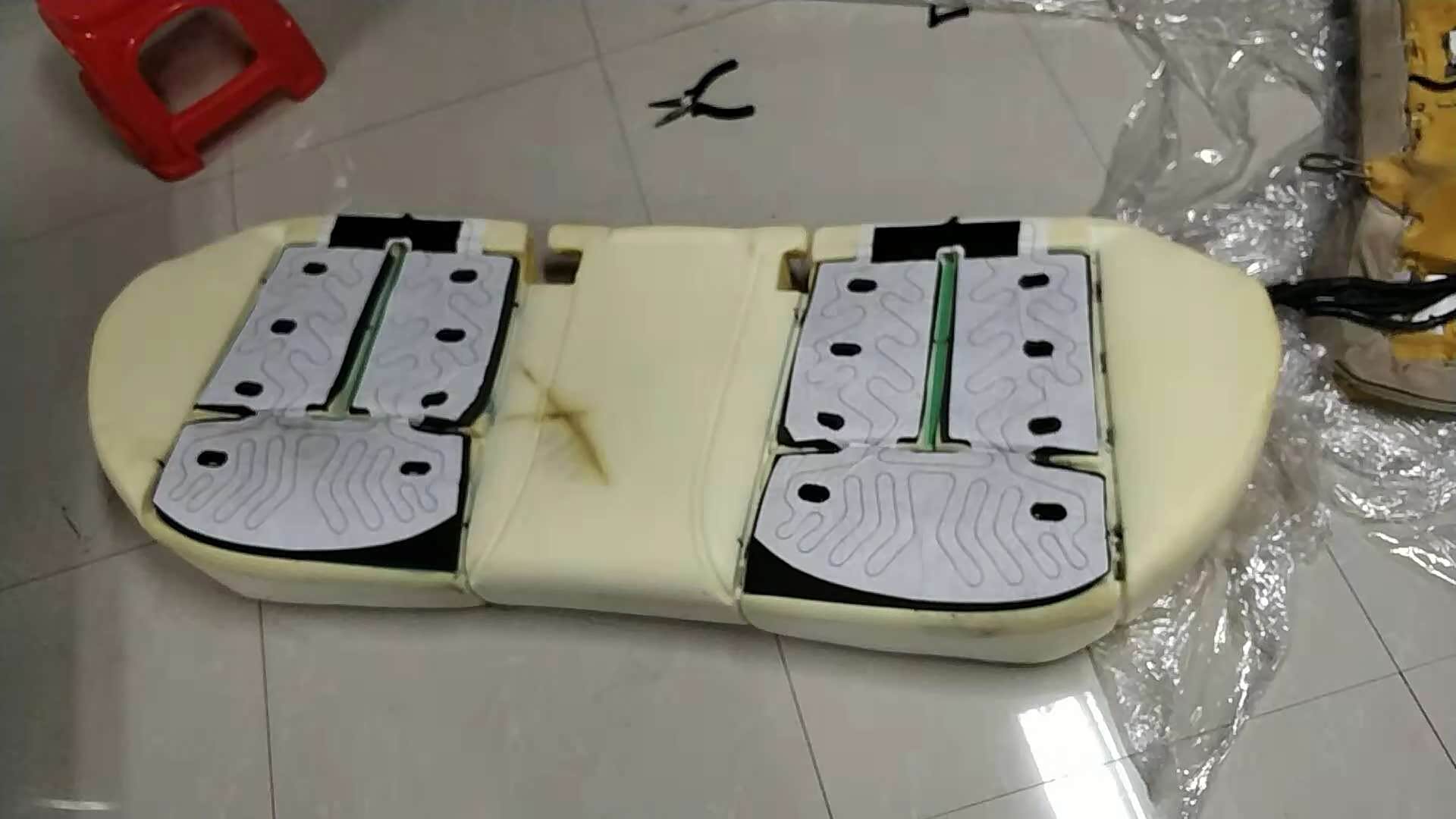

后排坐垫

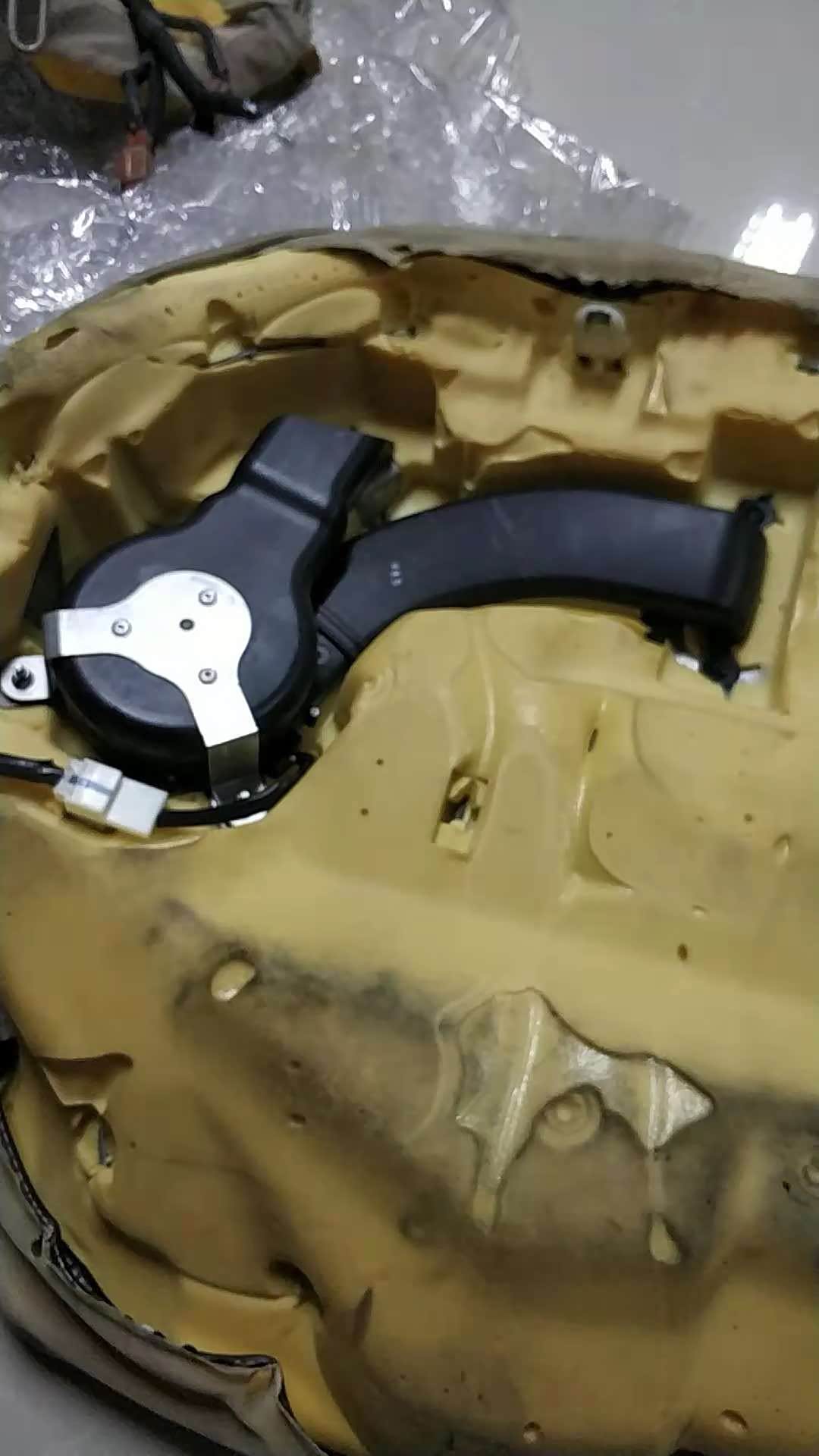

坐垫下风机

车品

最后编辑于2019-02-03 14:33:54

很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看

修改主帖

内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。

举报

IP

回复

2019-02-03 10:01:10 IP 沙发
此主帖已经被抹不掉的爱推荐

帖子标题：13款新世代天籁加装原厂后平台遮阳帘

推荐理由：期待继续
回复0

举报
#提车分享#4月分享提车作业，立即获得300元现金红包！
2019-02-03 10:01:22 IP 板凳
期待继续
回复0

举报
2019-02-03 10:03:56 IP 地板
抹不掉的爱 2019/02/03 10:01:22 发表在板凳
期待继续
回复0

举报
2019-02-03 10:14:11 IP
睿明轩Teana 2019/02/03 10:03:56 发表在地板
回复0

举报
2019-02-03 11:02:07 IP
继续啊！
回复0

举报
2019-02-03 11:08:23 IP
期待效果
回复0

举报
2019-02-03 14:35:17 IP
稀饭叔叔 2019/02/03 11:02:07 发表在 5楼
继续啊！

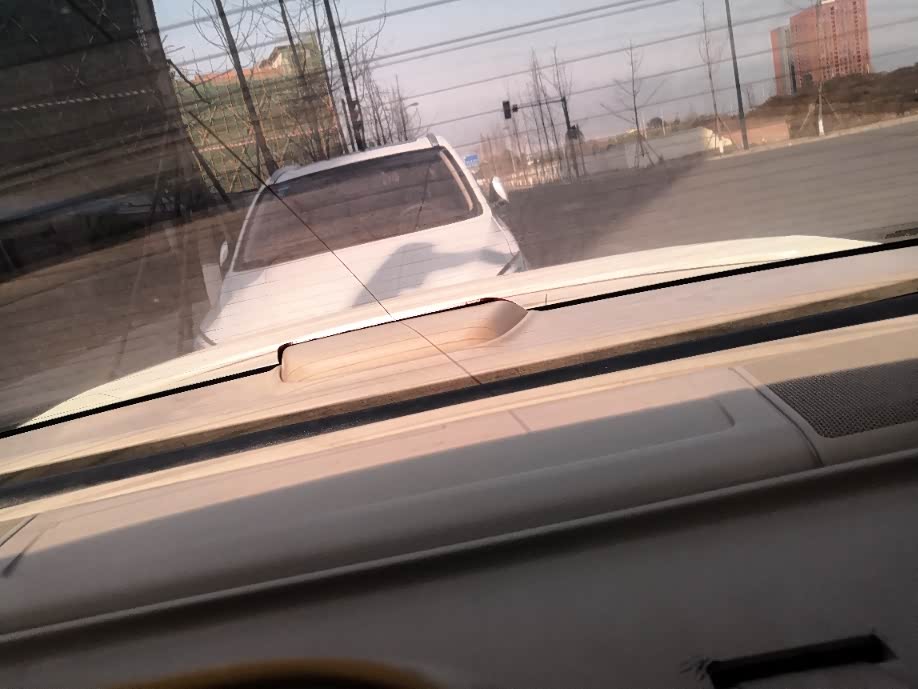

又去车里拍了几张
回复0

举报
2019-02-03 14:35:27 IP
Mongolia萱萱 2019/02/03 11:08:23 发表在 6楼
期待效果
回复0

举报
2019-02-03 15:13:11 IP
折腾教程！感谢分享！
回复0

举报
2019-02-03 18:25:08 IP
赞
回复0

举报
2019-02-03 20:26:46 IP
这个是后玻璃的吗？侧面不知道能不能装呀
回复0

举报
2019-02-03 22:27:28 IP
非常好的一个老哥！！！
回复0

举报
2019-02-03 22:56:06 IP
yhc19921109 2019/02/03 22:27:28 发表在 12楼
非常好的一个老哥！！！
感谢
回复0

举报
2019-02-03 22:56:22 IP
jxgjs 2019/02/03 20:26:46 发表在 11楼
这个是后玻璃的吗？侧面不知道能不能装呀
文章里已经写得很清楚了
回复0

举报
2019-02-04 00:10:32 IP
你好，请问你的天籁座椅记忆和加热从哪里买的配件，花了多少钱，怎么改的？
回复0

举报
2019-02-04 00:10:59 IP
你好，还有你的后座娱乐从哪里买的？
回复0

举报
2019-02-04 12:16:24 IP
永清顺达名车 2019/02/04 00:10:32 发表在 15楼
你好，请问你的天籁座椅记忆和加热从哪里买的配件，花了多少钱，怎么改的？
后排头枕屏幕买的拆车的，成色还不错！控制模块找的4S订的，共2000左右
回复0

举报
2019-02-09 14:20:46 IP
哇塞，你这个高级
回复0

举报
2019-02-09 14:49:19 IP
国服第一男刀 2019/02/09 14:20:46 发表在 18楼
哇塞，你这个高级
一般
回复0

举报
2019-02-10 08:37:31 IP
睿明轩Teana 2019/02/03 22:56:06 发表在 13楼
感谢
后遮阳帘全部弄下来多少钱，配件和线束那些在哪里买的。也想弄
