粤鹰会永远的主题——改车,改车,还是改车!都是会长们去看远景X6的祸!!!话说某个周未,土豪会长们不知约好又去那里浪的?又不知怎的去了吉利4S店?更不知他们好好的销售姑娘,和车模美女没看上?却看上了它的屁股——
X6屁股上面的一对尾灯。更过份的是,看完就罢了,还要在群里放毒!好吧!我承认,是我功力尚浅,中毒了!中毒了怎么办呢?怎么办呢?怎么办呢?——开工解毒呗!!!

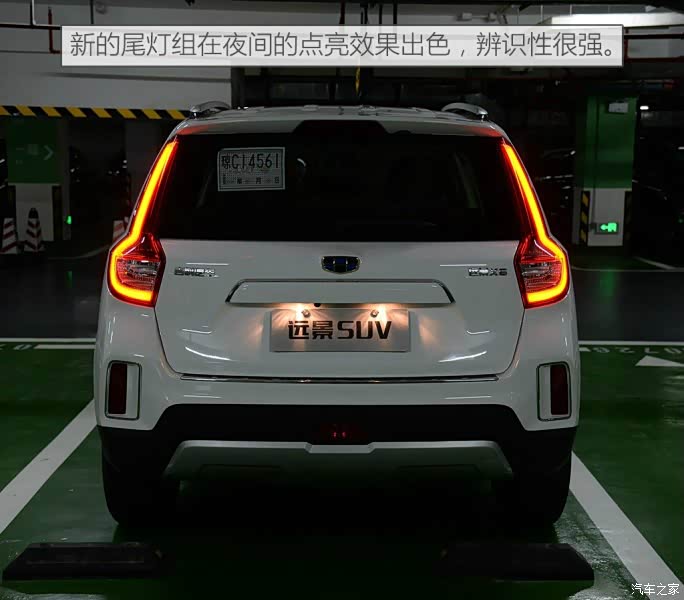

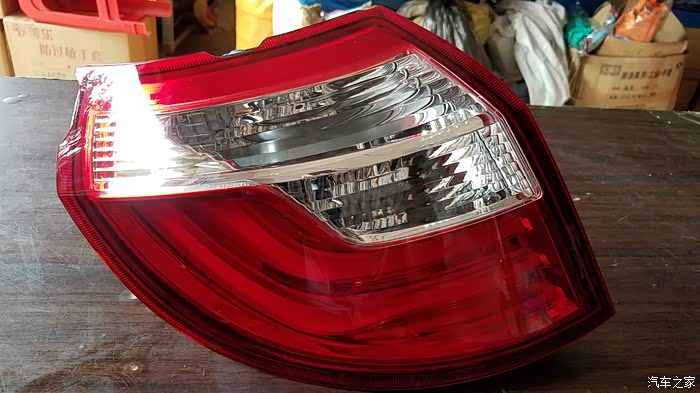

土豪会长们看上的X6尾灯效果

新款的尾灯——由会长提供。X6的尾灯是一体的,我们的极差7是分尾灯和立柱灯组成,这次先解决尾灯,立柱灯下会分解。。。。。。

跑马流泪灯,小贵。——囡囡的两罐奶粉钱,现在想起还痛

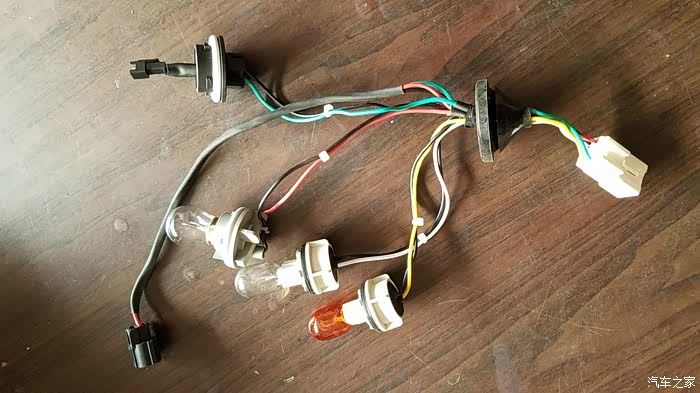

先把灯泡拆下来

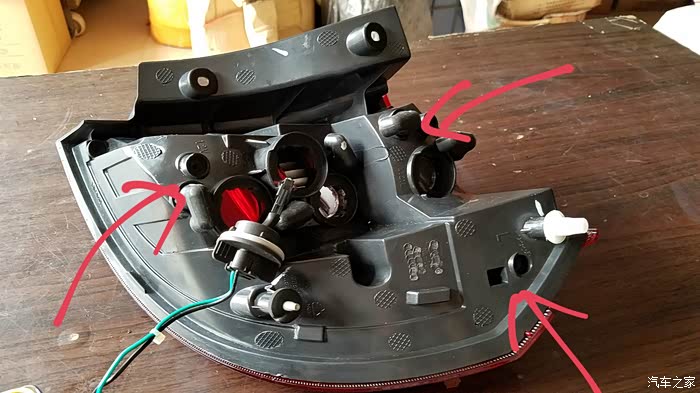

后面有6粒螺丝,一一拆掉

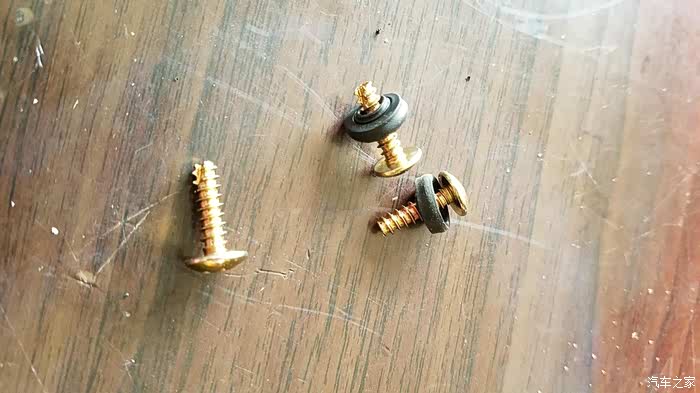

尾灯的螺丝

极差7的尾灯是热熔贴合的,这个尾灯是会长拿去汽车改装店拆烂了,后来店家嫌麻烦,不做会长生意。

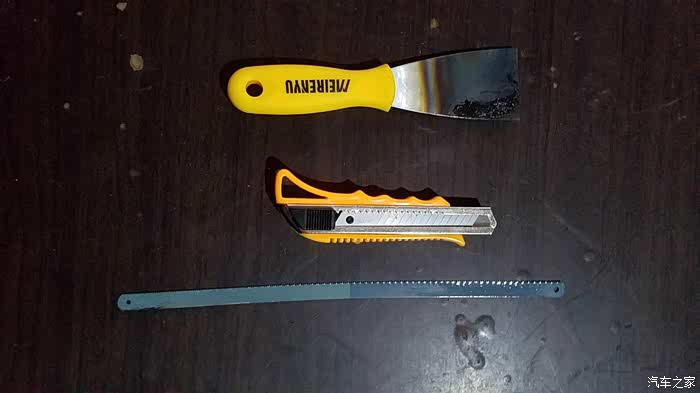

暴力拆解3件套

热熔分解

发觉效果不理想

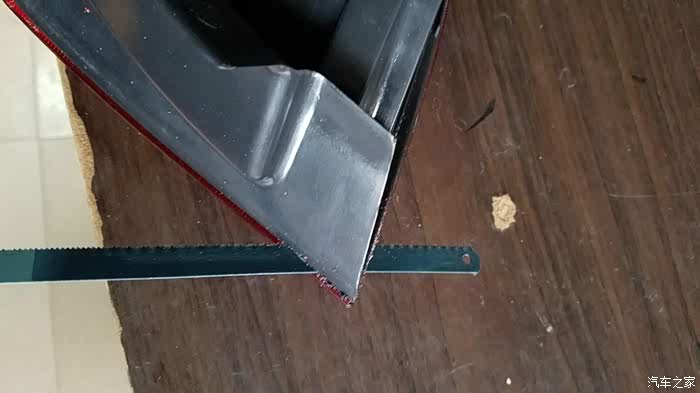

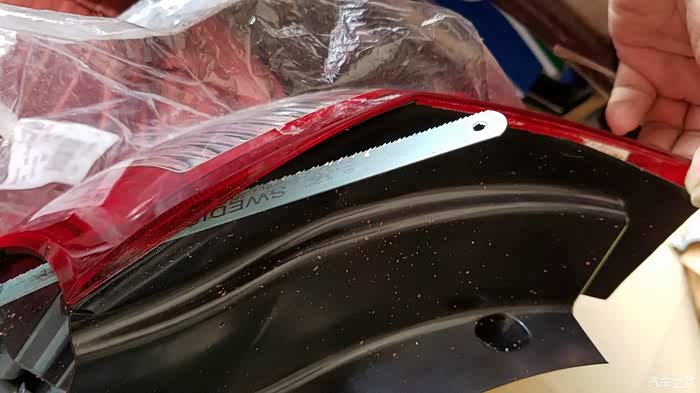

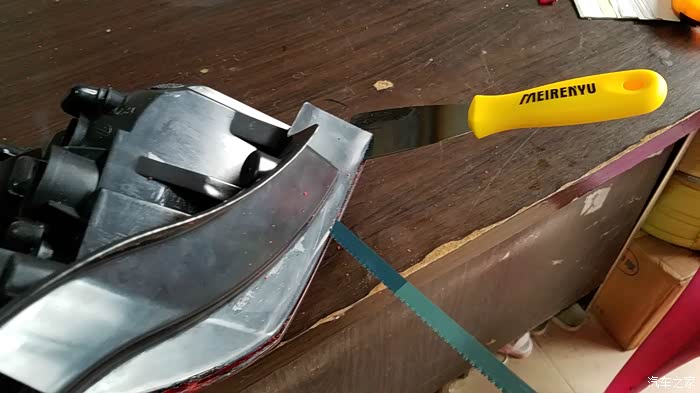

还是用钢锯片锯快

用铲子辅助

开了一个口

换个方向锯

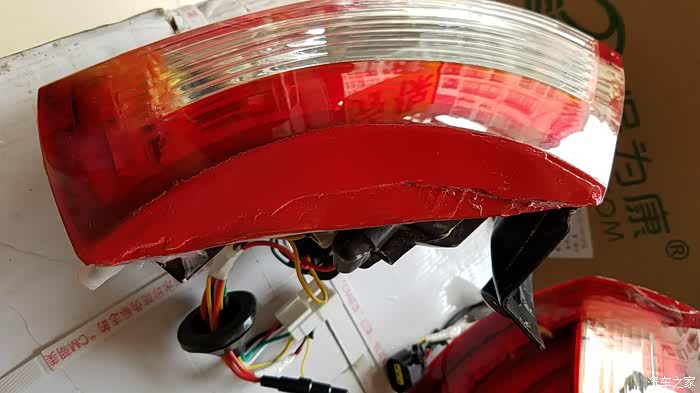

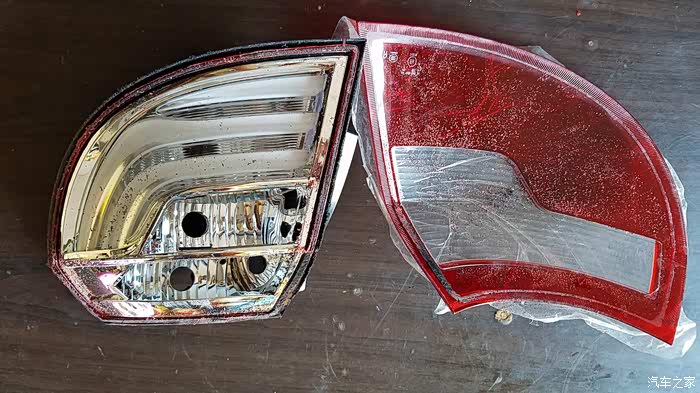

暴力拆解成功——左边

暴力拆解成功——右边

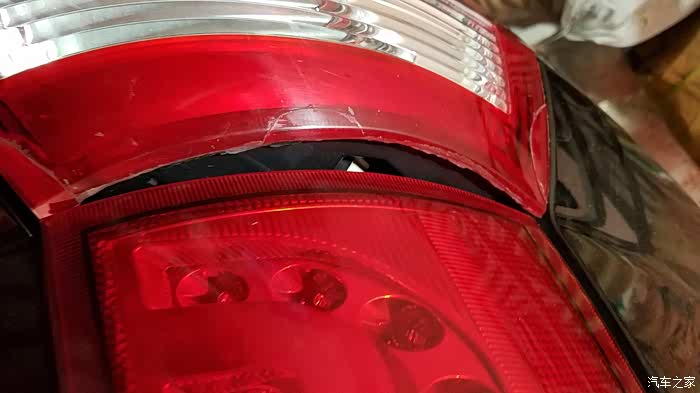

拆除了面板的尾灯,锯的时候,锯片会划花里面的,所以要小心!

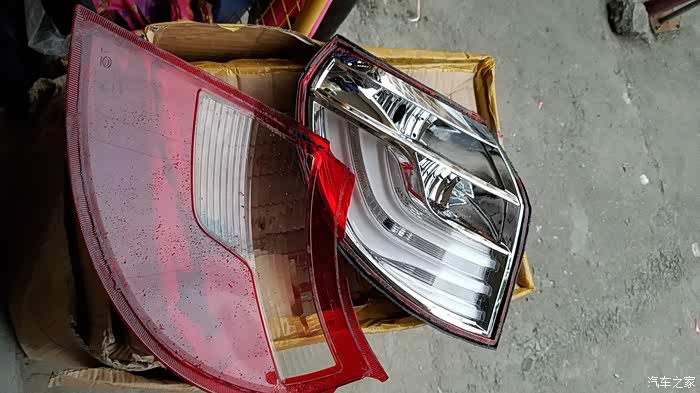

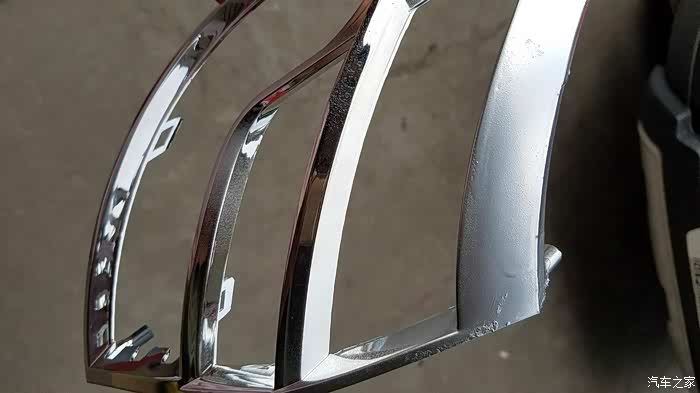

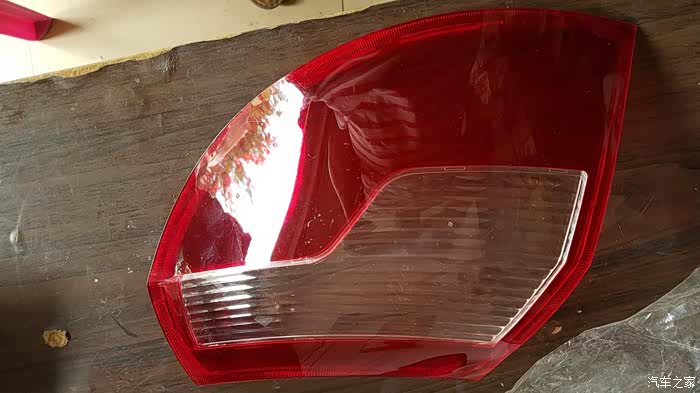

尾灯面板——左

尾灯面板——右

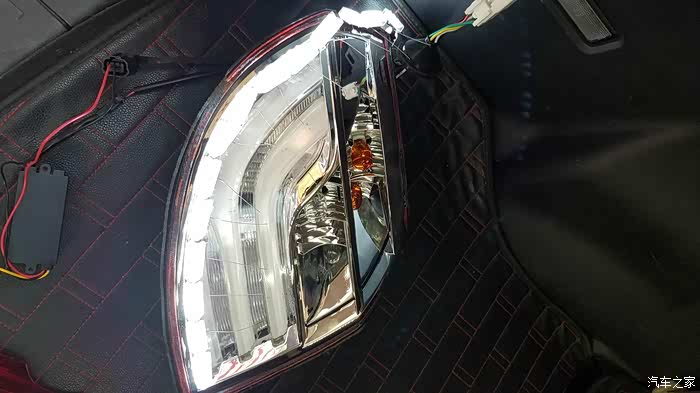

拿到车尾箱试流泪灯怎么走

拿到车尾箱试流泪灯怎么走

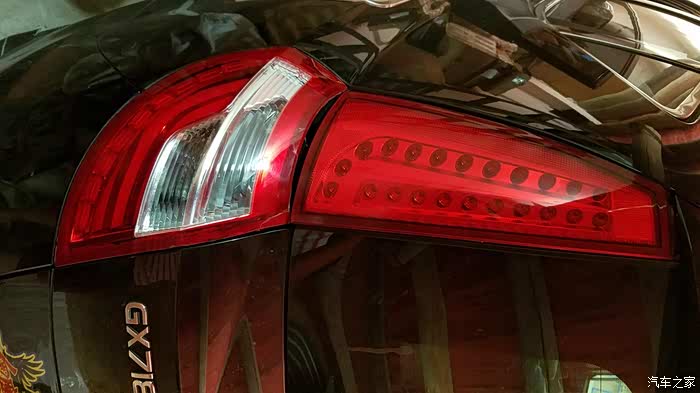

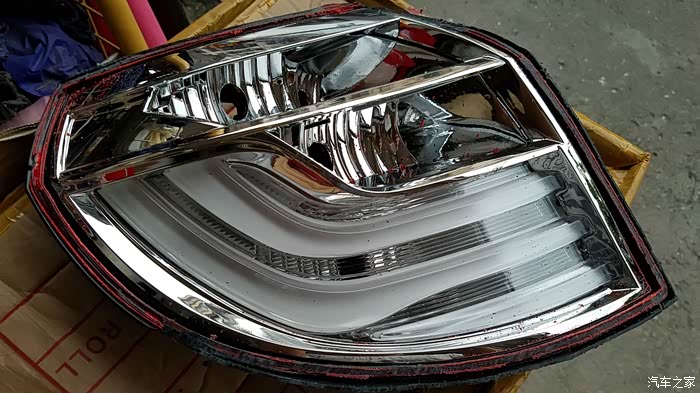

原新款尾灯效果

原车尾灯示宽灯亮+流泪灯的效果

流泪灯独亮的效果

流泪模式,只有视频才能看到流泪效果

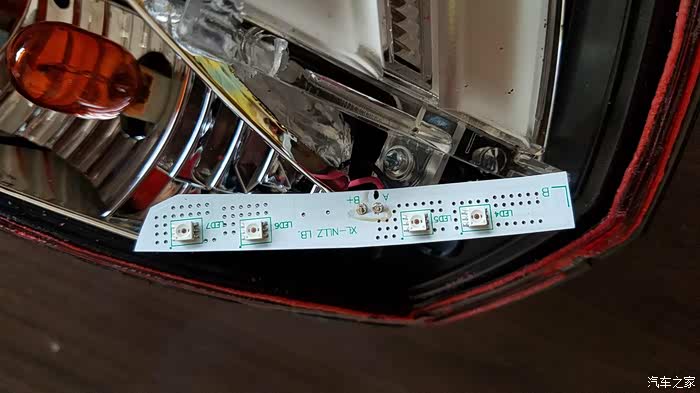

这个是LED灯的效果

这个是LED灯的效果

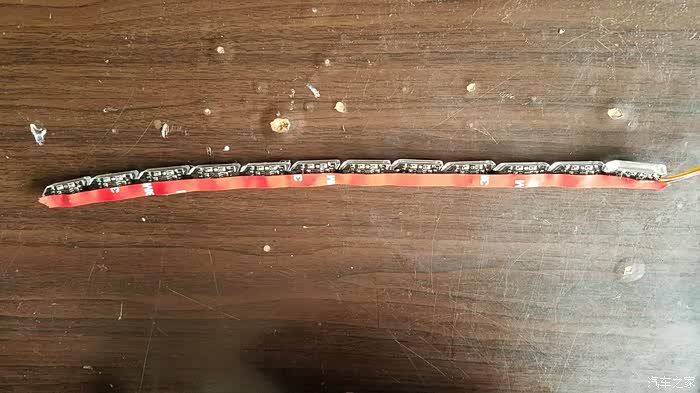

LED灯条,最后选择了流泪灯

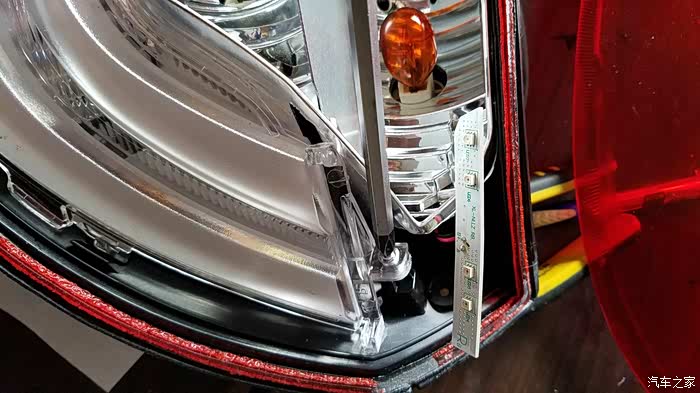

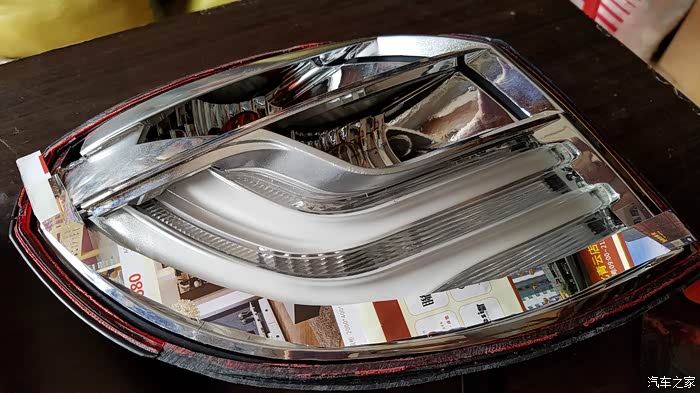

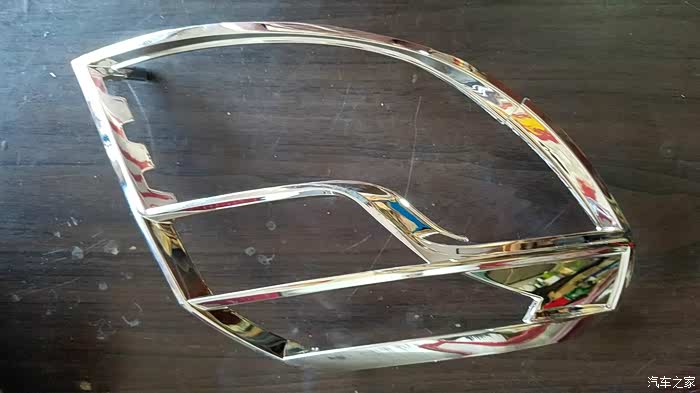

里面的灯罩,流泪灯就是装这个上面

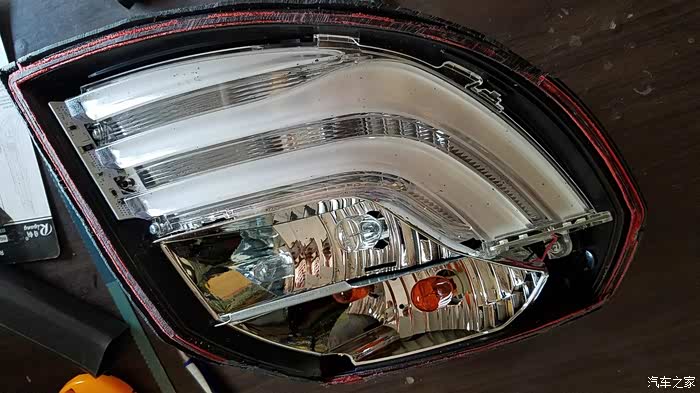

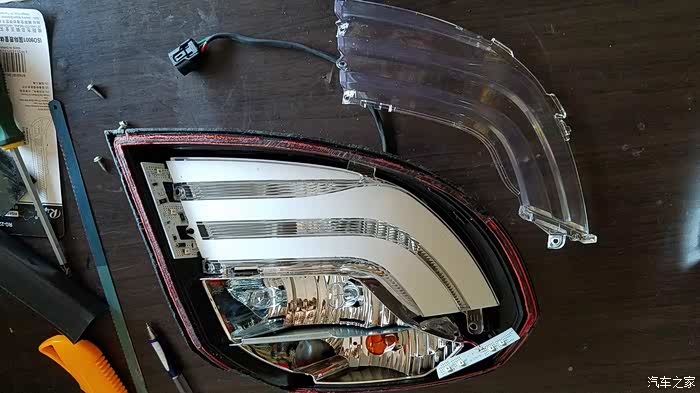

拆除里面灯罩的尾灯

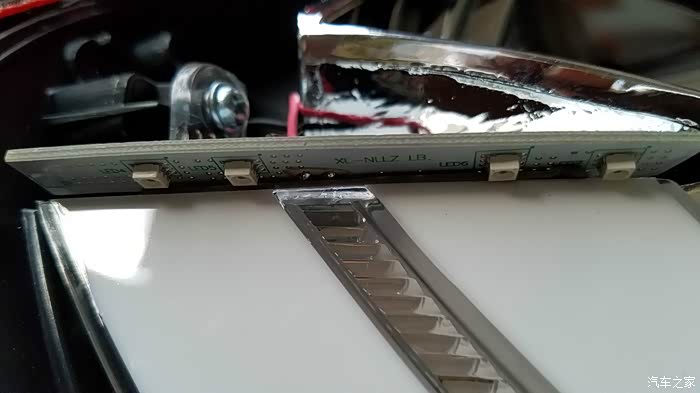

这个是原来示宽灯,导光的

拆出来示宽灯导光板

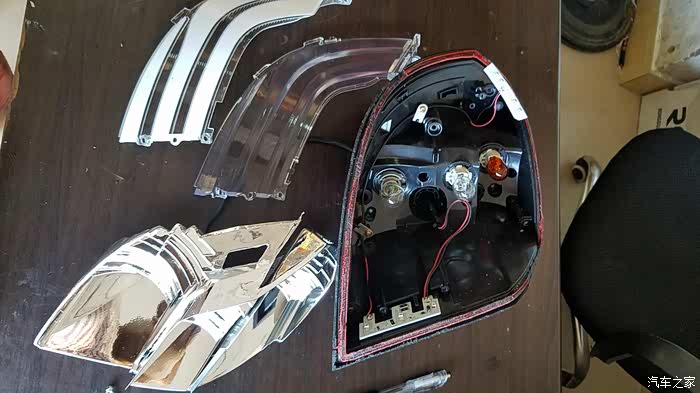

分解后的大合照

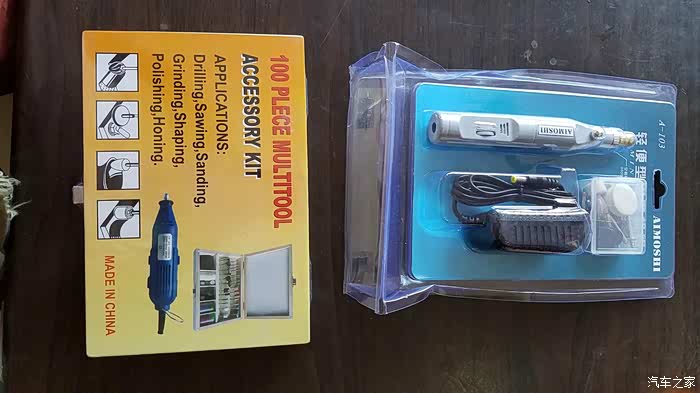

改装工具

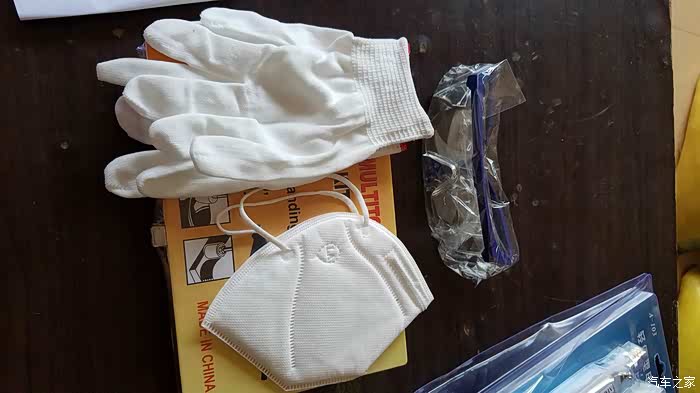

买工具送的防护用品

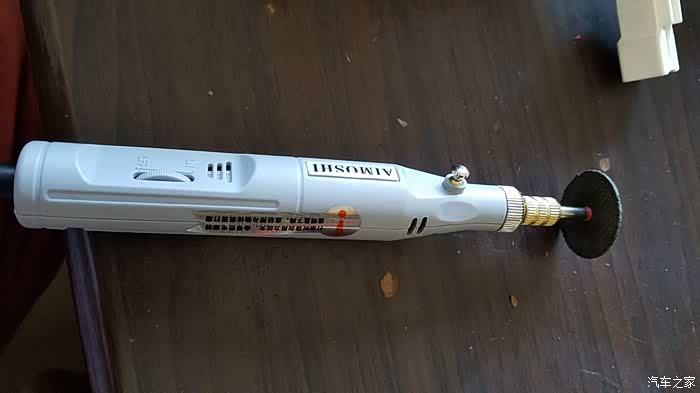

电动的,用的时候发觉不是很给力

锁定目标

试的时候发觉这里高了,装流泪灯后,面板盖不上

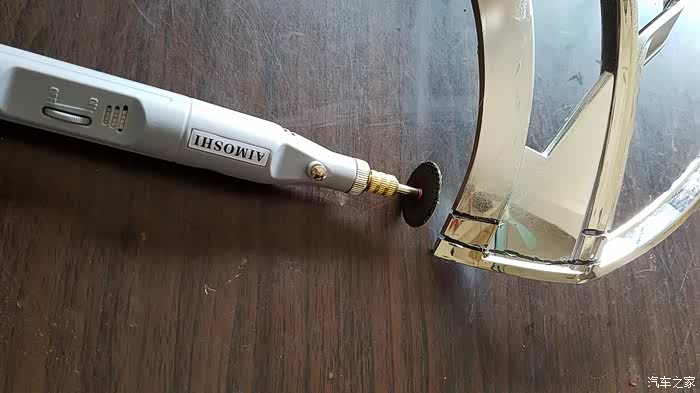

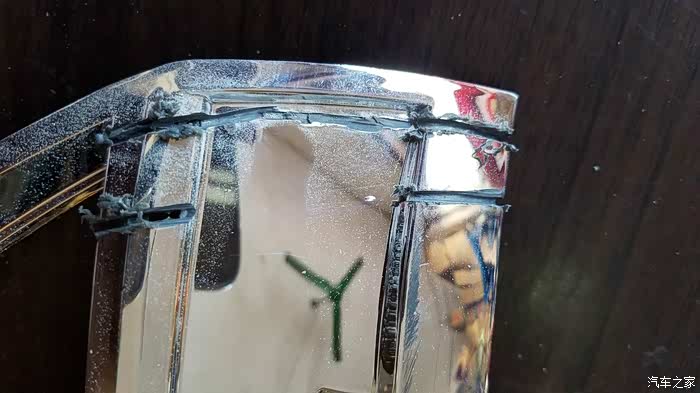

割开

工具不给力,慢慢切割。人不累,工具累!

这个手喷漆是用来补划花了的灯罩

虽然没原来的反光,但装好面板就看不出来了

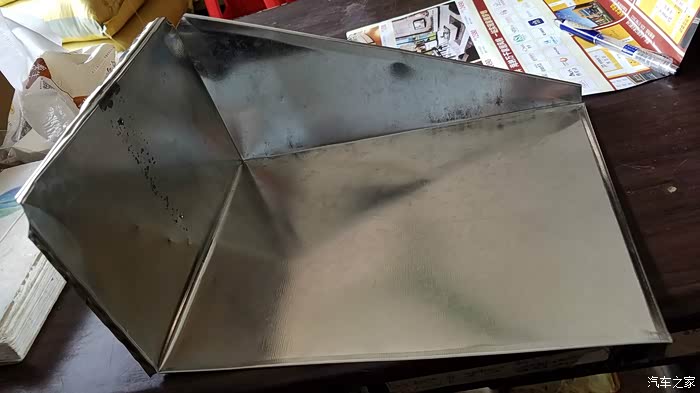

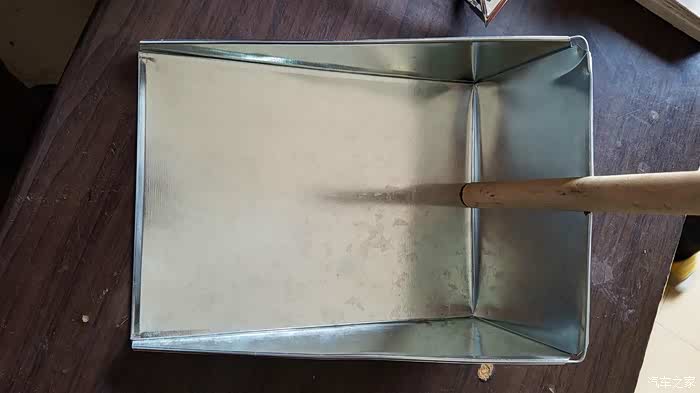

垃圾铲不是用来装垃圾

用来做流泪灯导轨的

先用一张纸放尾灯上把轮廓画出来

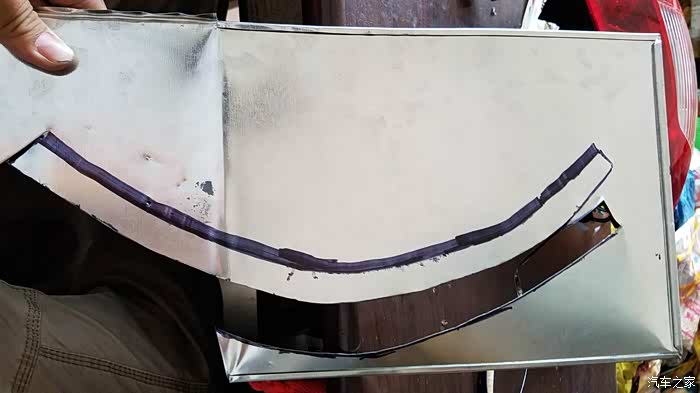

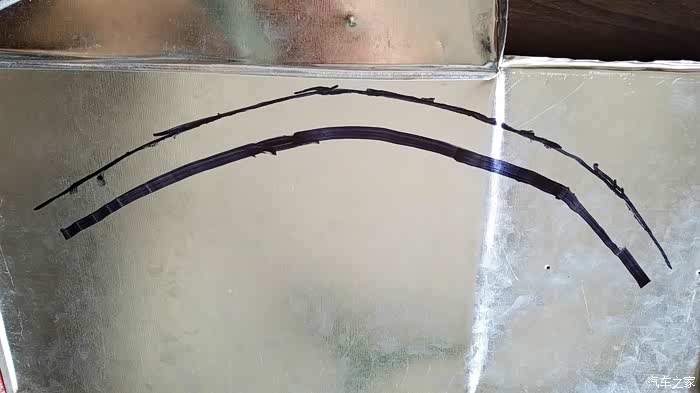

再画到铁皮上面

把它剪出来

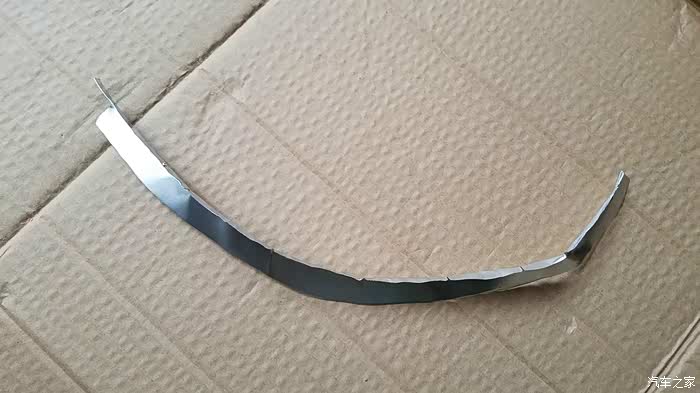

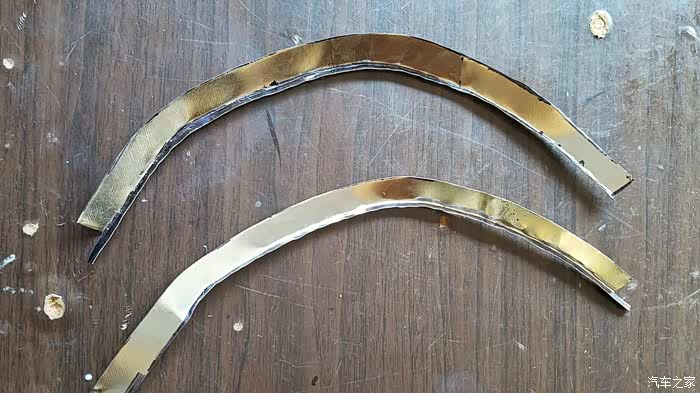

剪两条,一个灯一条

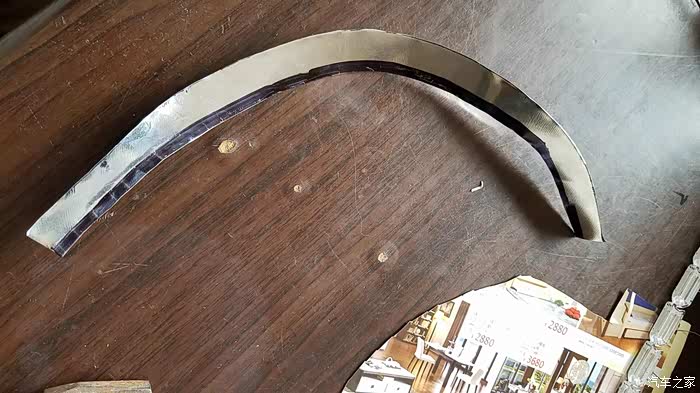

再用钳子沿黑线立起来一条边

再用钳子沿黑线立起来一条边

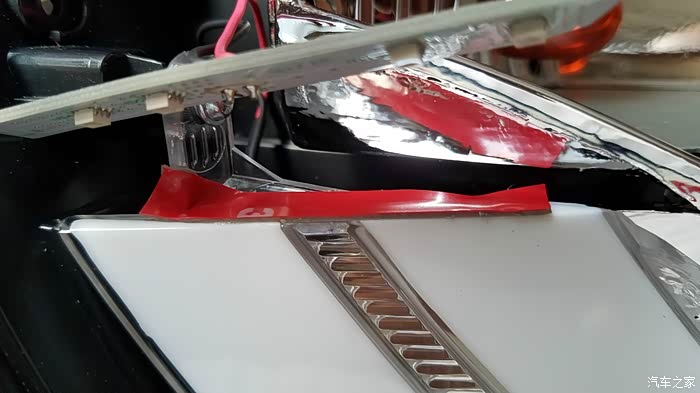

做好导轨后,用AB胶粘到灯罩上面

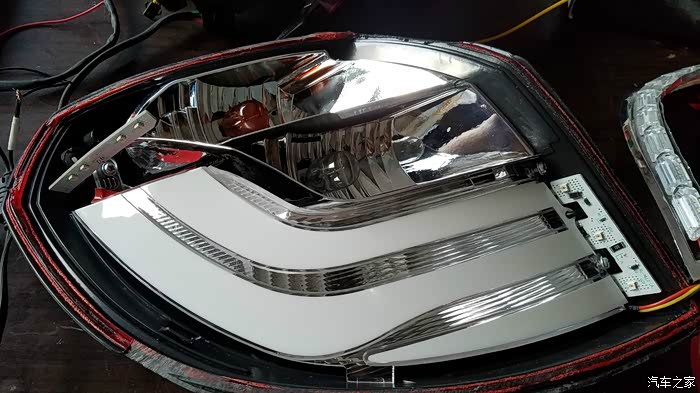

粘好后的样子

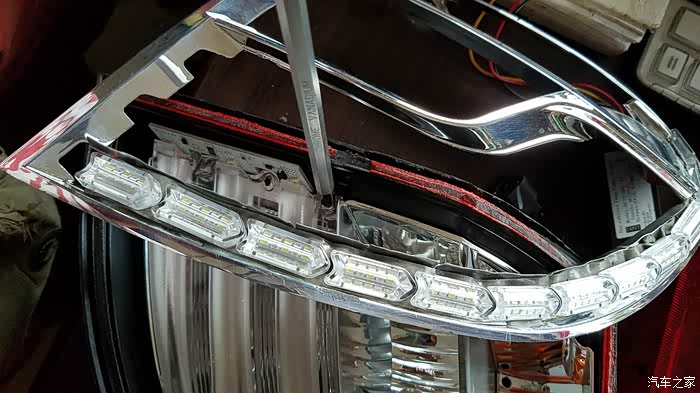

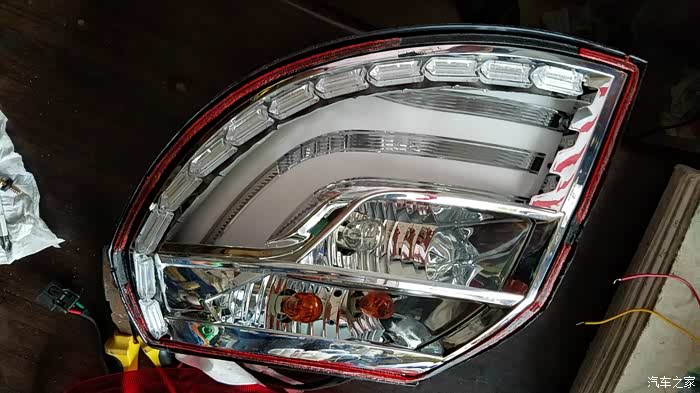

再将灯放上去试试

长了4格灯

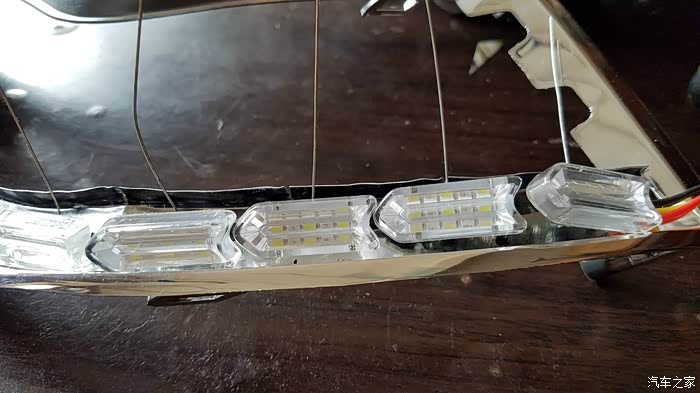

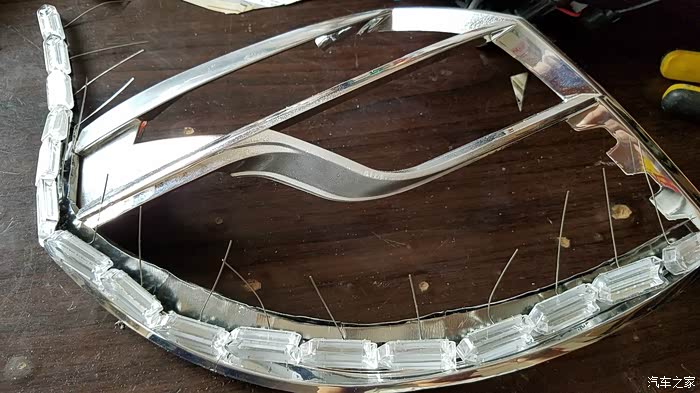

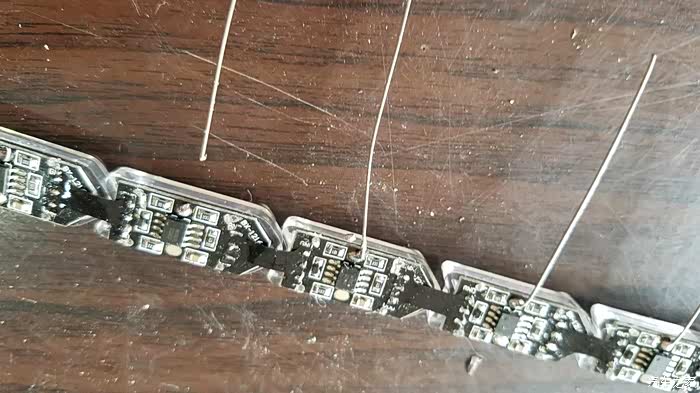

灯上铁丝是用来固定的

我是用另一种固定,所以把它剪掉

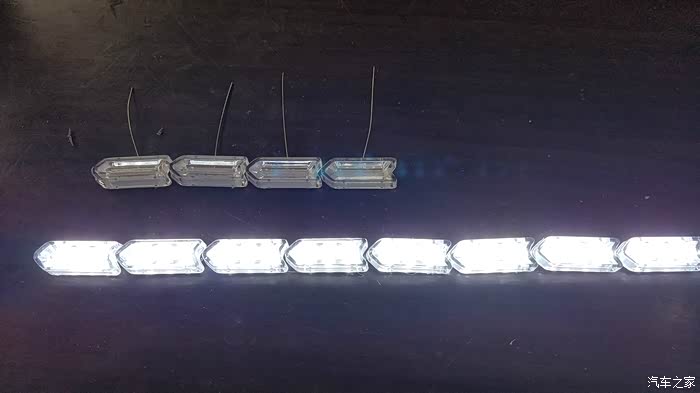

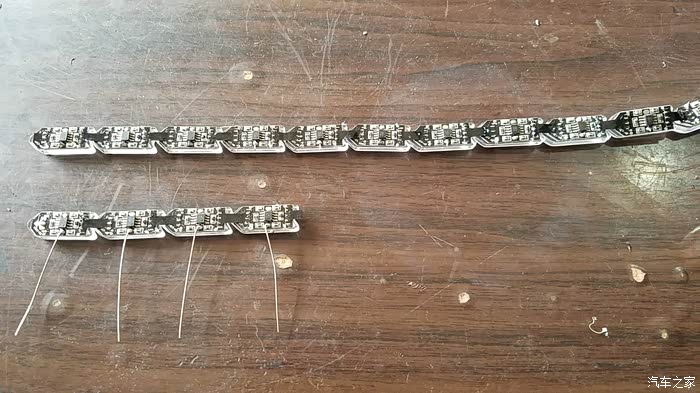

把长出来的4格灯也剪了。这个灯好像是两格一组的,剪一格,连着那一格也不亮

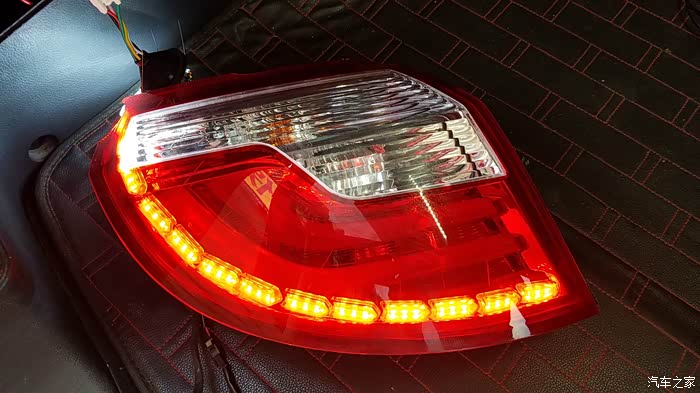

剪短后试灯,日行灯模式

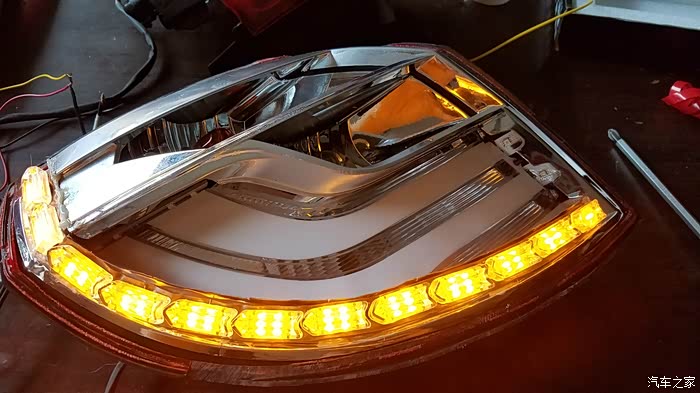

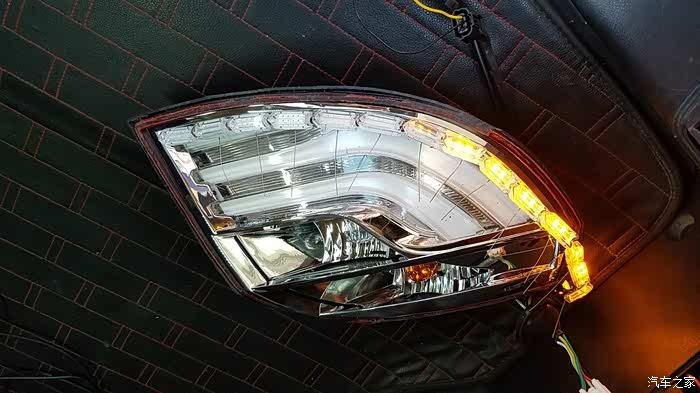

剪短后试灯,转弯灯模式

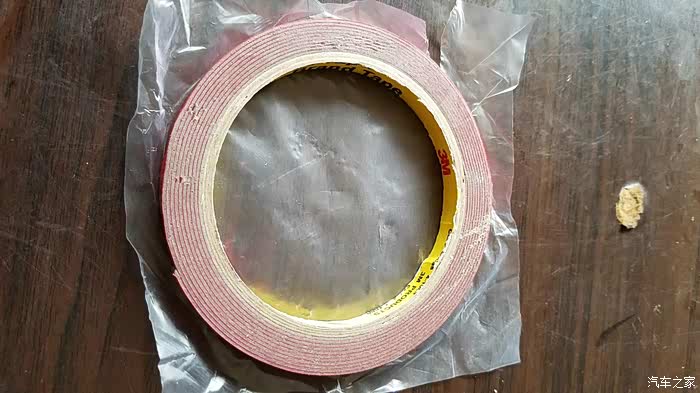

3M胶

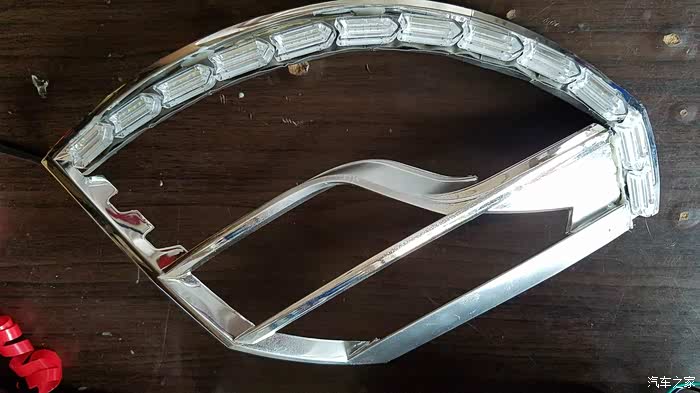

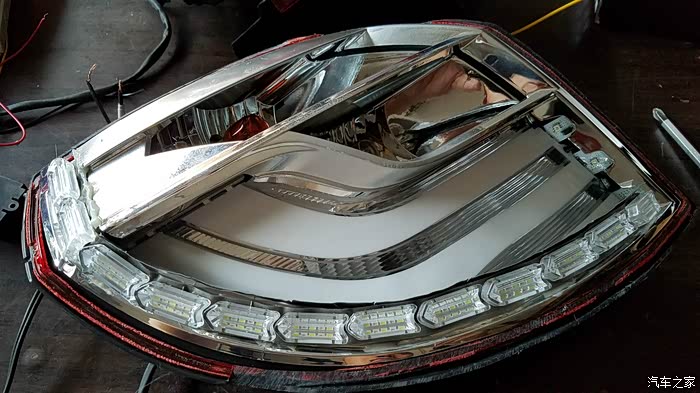

用3M胶固定到导轨上面

用3M胶固定到导轨上面

用3M胶固定到导轨上面

固定好流泪灯后,把线从原来的示宽灯那个口穿出来,留着后面接线

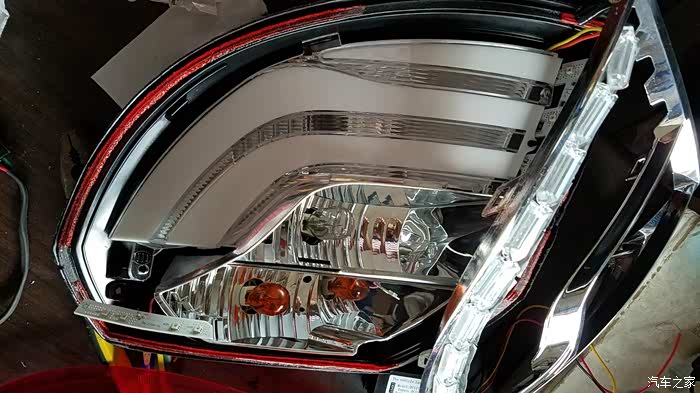

然后把灯的各个部份装回去

装回去的时候,发觉原来示宽灯还是挡着导轨了

只好把导光板拆掉

就是这个导光板块顶着导轨了,决定不要这个板块

把示宽灯粘到里面刹车灯的板上

用3M胶粘

粘好

这个是接好的右边

装好后再试灯,因为这个流泪灯和我的小心脏一样脆弱,所以每完成一个步骤,都要试试灯还能不能亮

日行灯亮

转弯灯亮

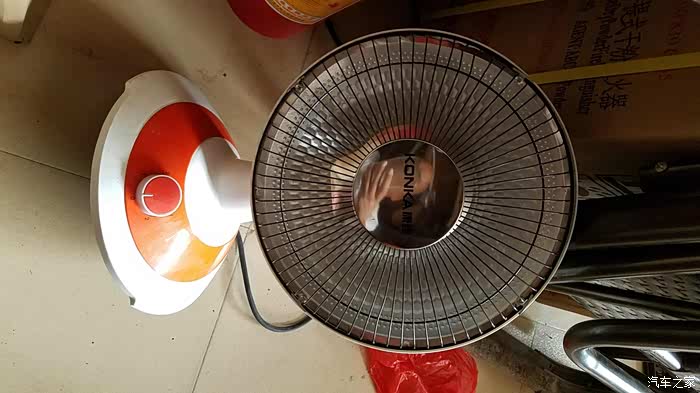

炉暖

纸箱

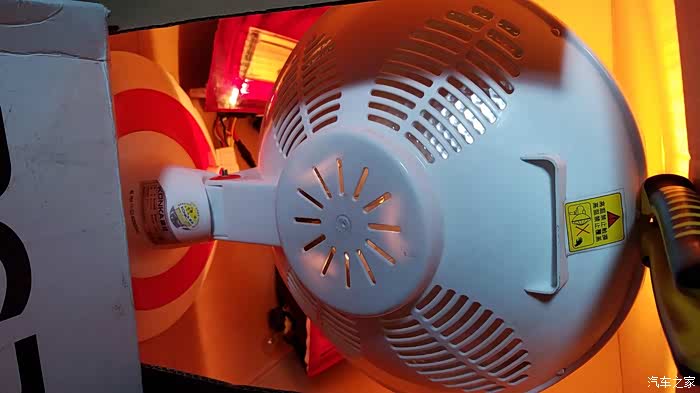

当暖炉遇上纸箱=自制烤箱

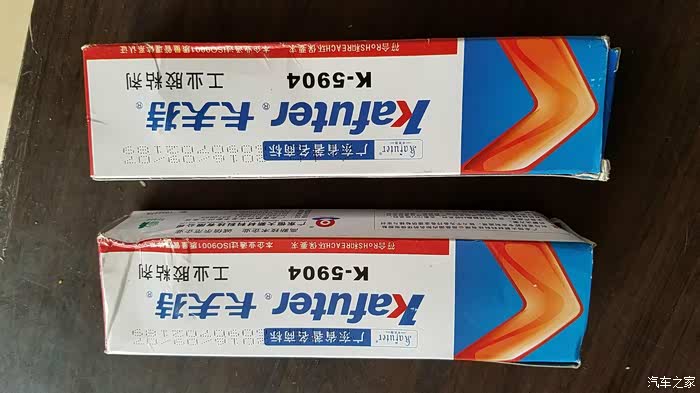

用来粘合的胶,由于自己一个人操作,没有拍照,就是在灯罩和灯各涂一圈胶,再将两个合在一起,对好位置就可以了

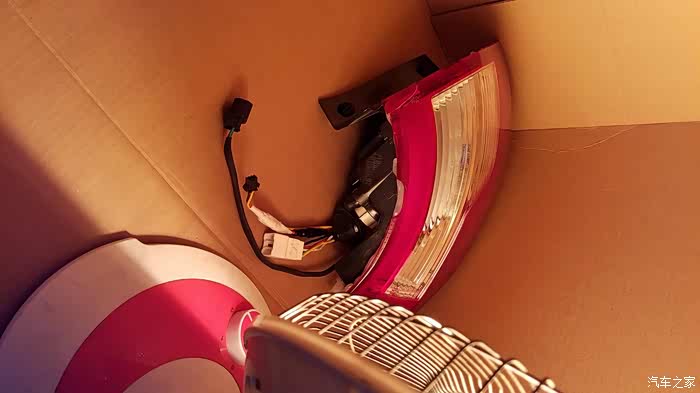

尾灯贴合后放烤箱加热

加热中。。。。。。

2个小时后取出来

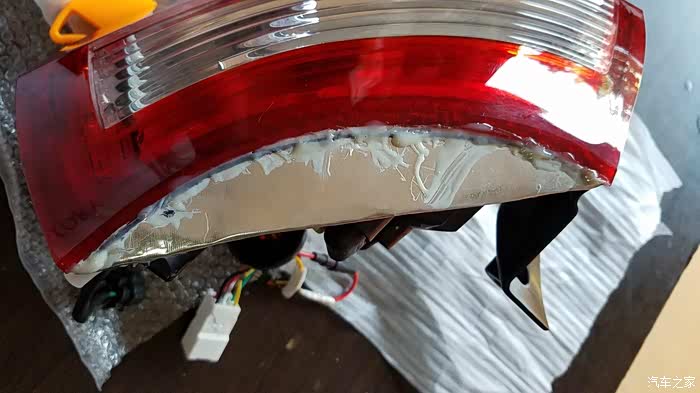

把第一次贴合不平的胶,用界刀割平,再涂一层密封胶,再放烤箱里烤一次,出来就是这个效果了!感觉还可以,防水应该没问题

温度高,把纸箱都烤焦了

暖炉也不能幸免!用这方法要小心注意!!!

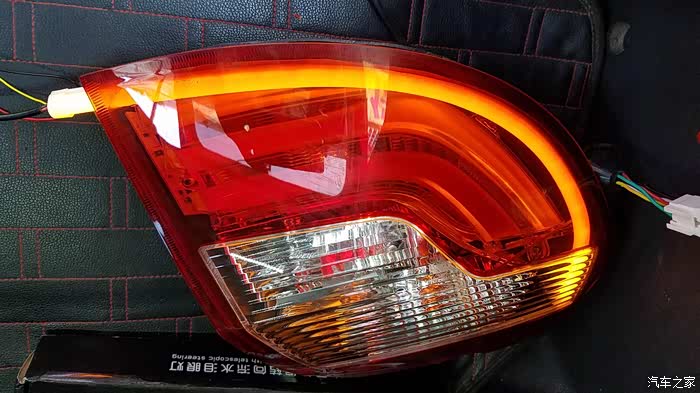

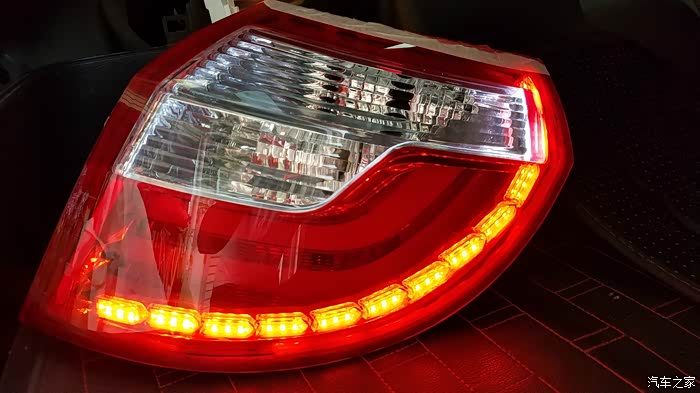

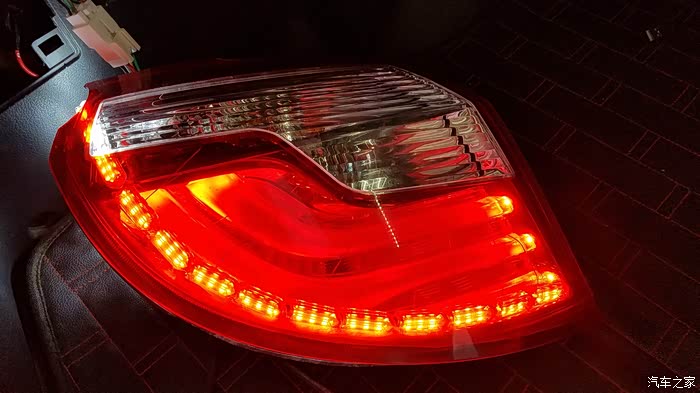

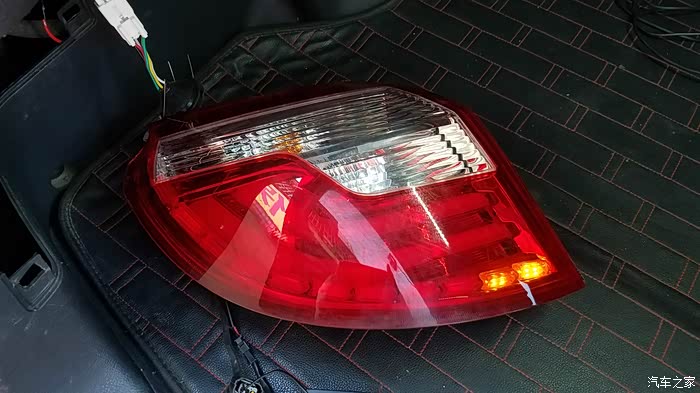

烤完后,再试灯。左边

烤完后,再试灯。右边

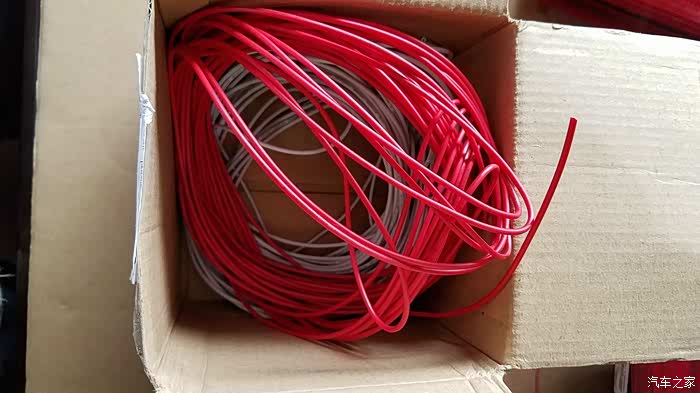

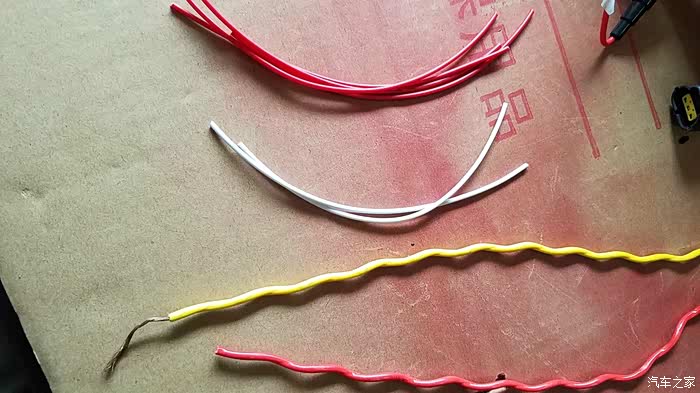

贴合好就可以接线了,线材是副会长洞老板友情提供(这个线用来改装很好用,原价¥***现价——无价,还包邮)

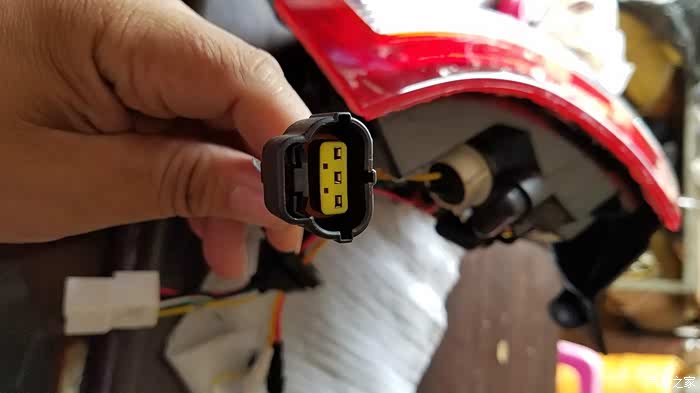

流泪灯插头

由于不够长,把它剪了

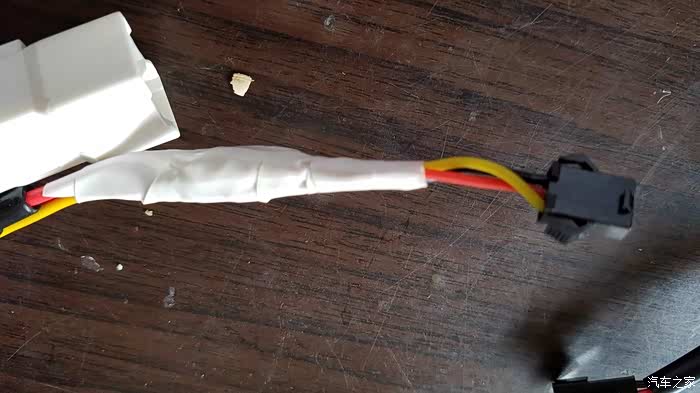

用线加长

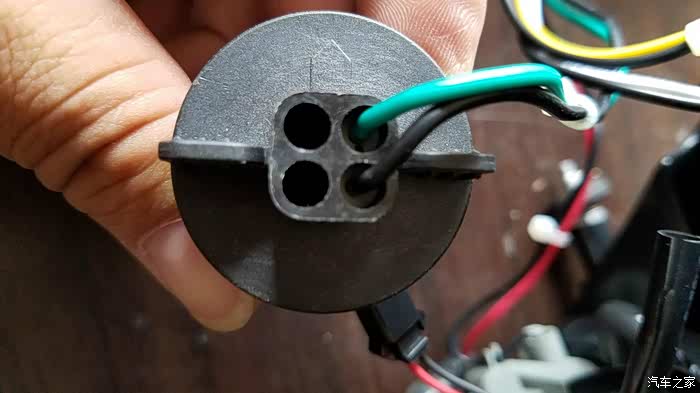

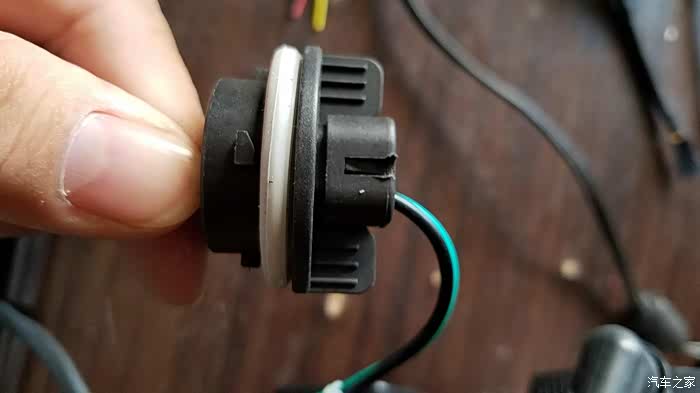

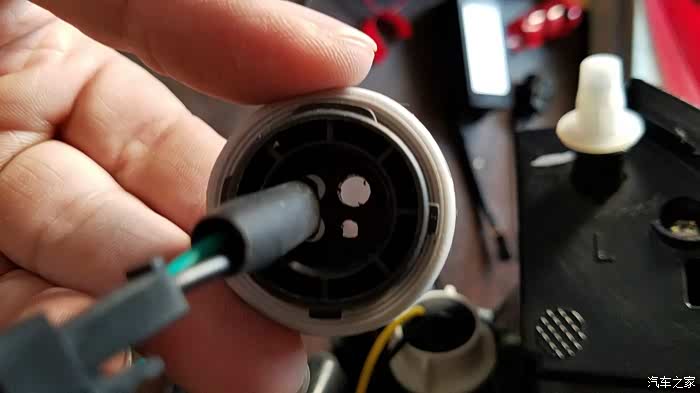

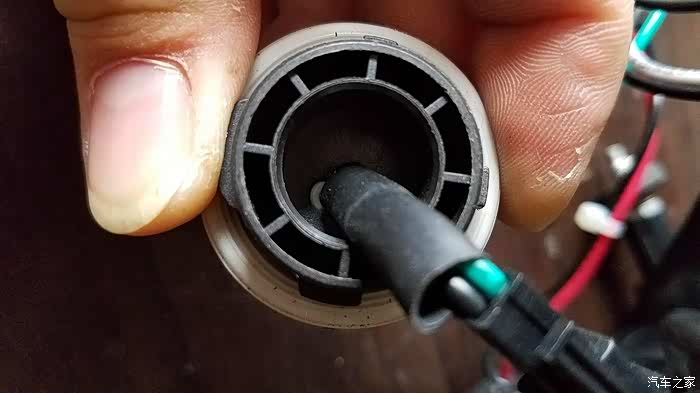

原示宽灯的线盖,有一个卡盖

拔了卡盖就可以看到,还有两个位置可以穿线

还有位置可以穿线

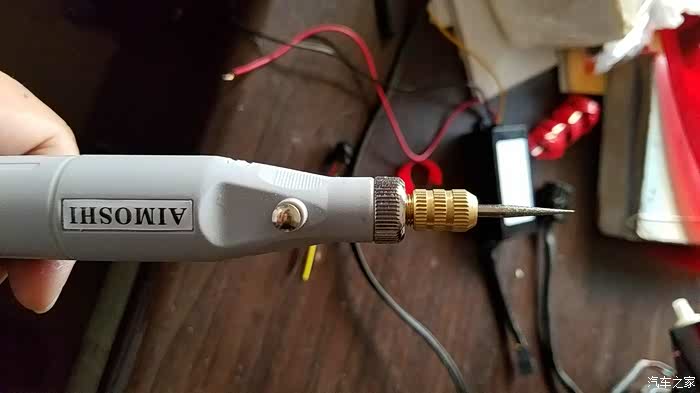

开孔工具

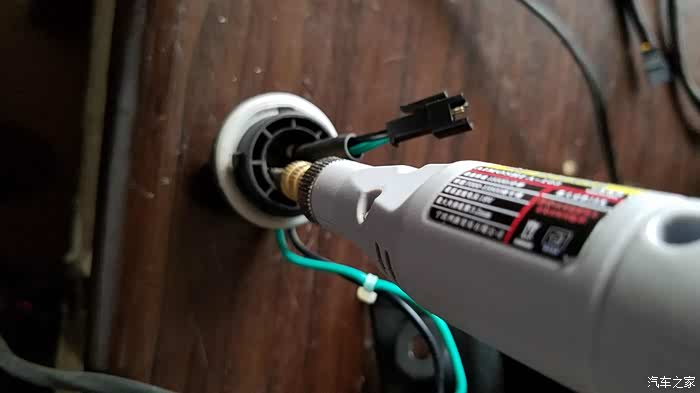

钻穿

成功

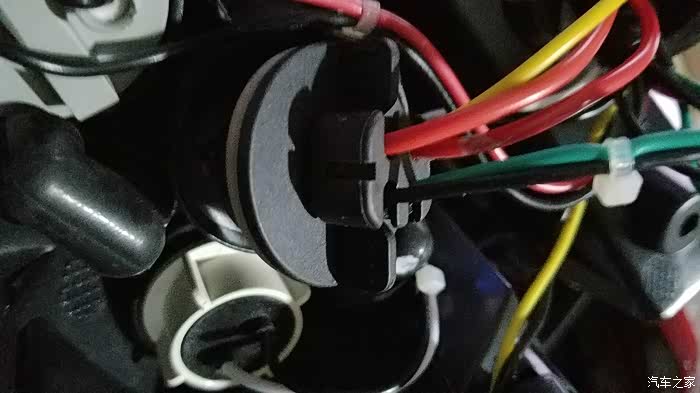

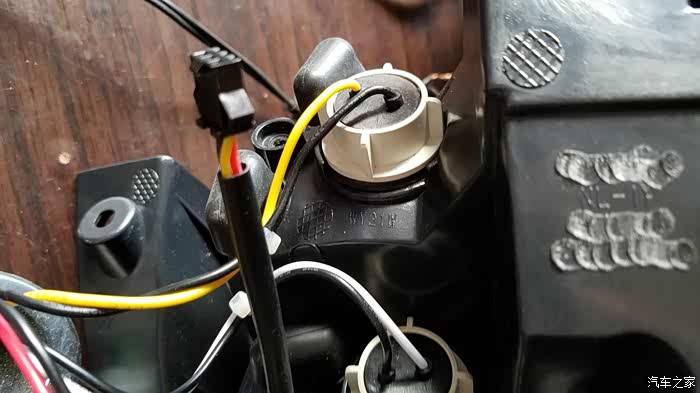

把线穿过去

把卡盖盖好

再按次序接回插头

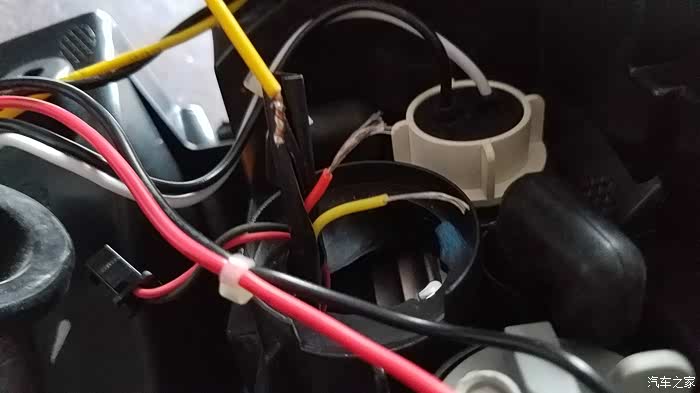

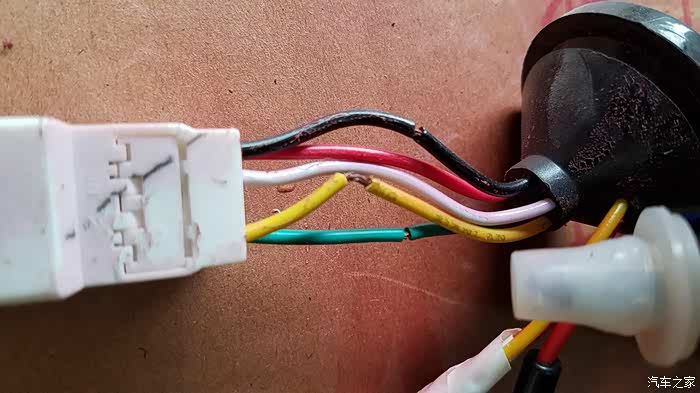

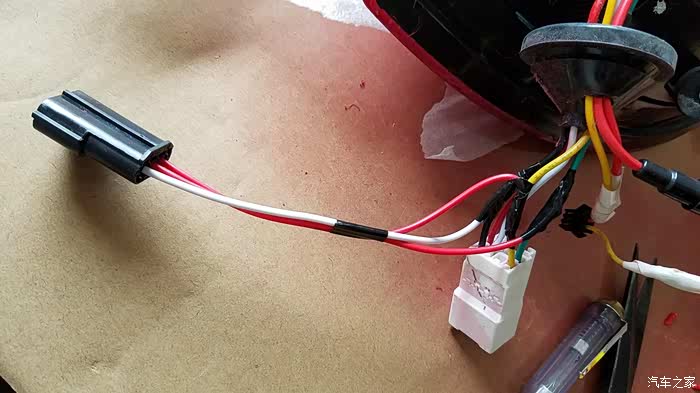

接线,黑色的是地线(负线),黄色的是转弯灯线,绿色的是示宽灯线

将控制器的线接上去就可以了。加了插头,方便连接(后来发现将流泪灯的日行灯接示宽灯线,会影响其他灯。后直接拉线到保险盒处取电)

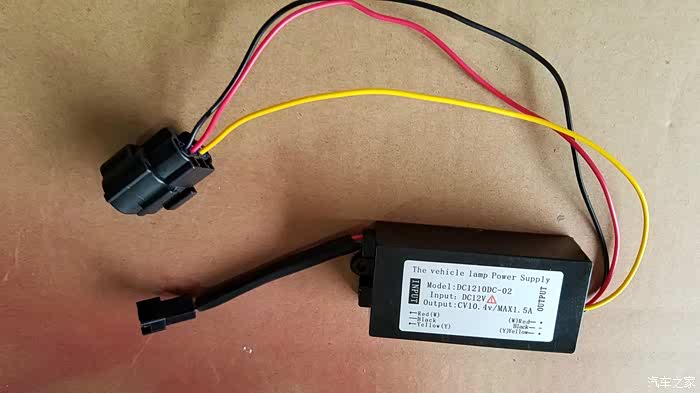

跑马流泪灯的控制器,加了插头,方便连接

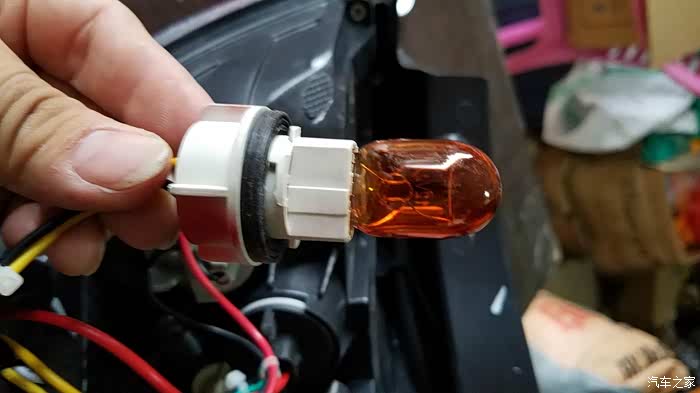

原来的转弯灯,亮的时候太抢眼了,会抢了跑马流泪灯的风头

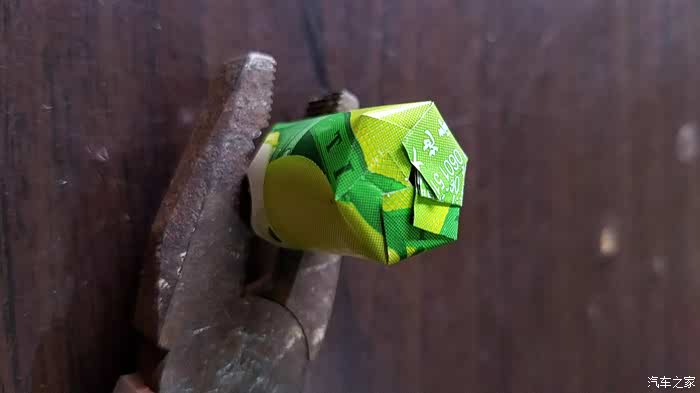

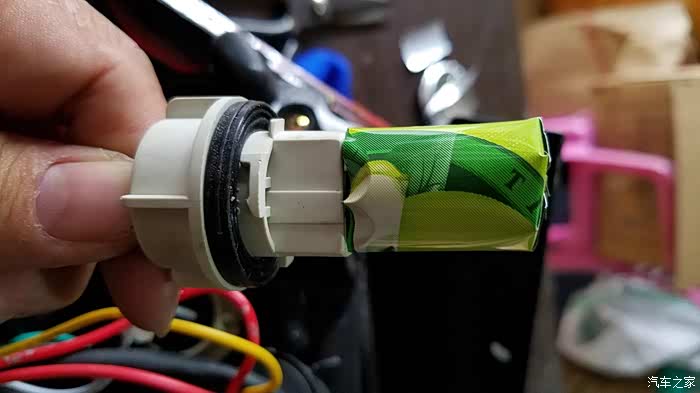

太抢镜了,给它带个套

太抢镜了,给它带个套

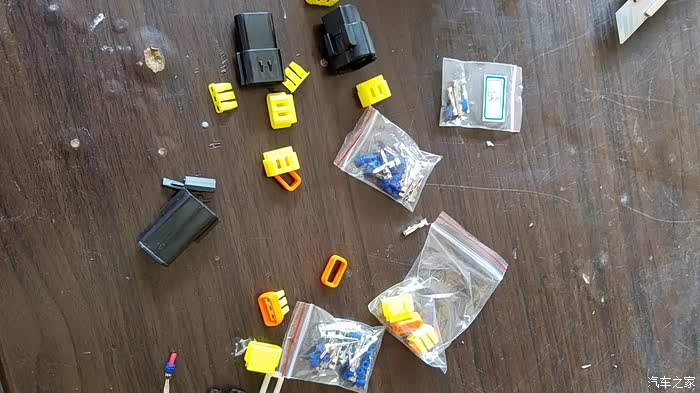

自己淘的插头配件

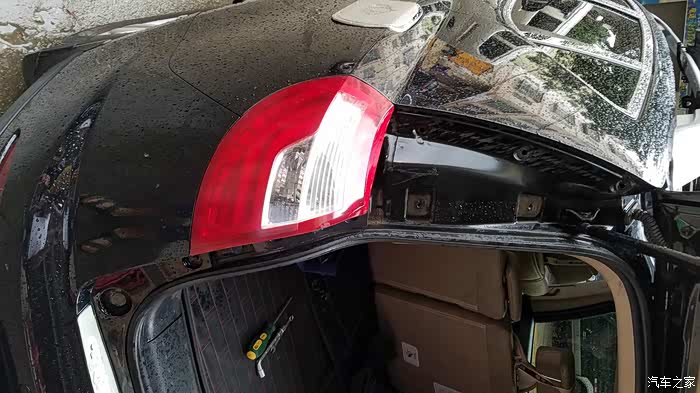

全部搞好后,打算装到车上面…然后悲催了

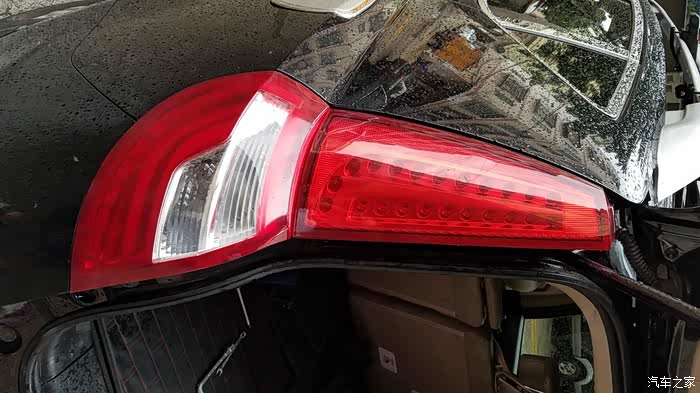

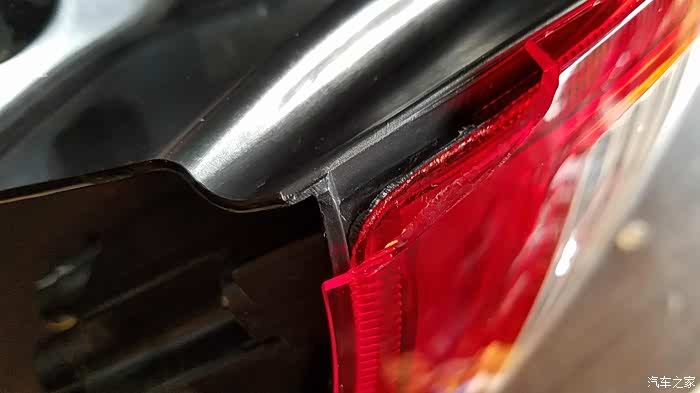

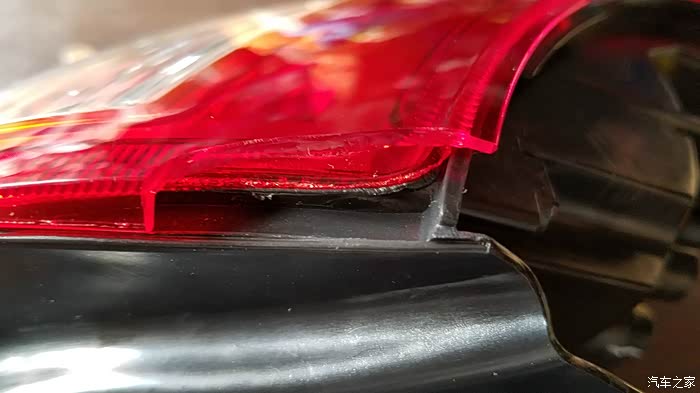

看到没有?原来新款的尾灯跟旧款立柱灯不配…内牛满面

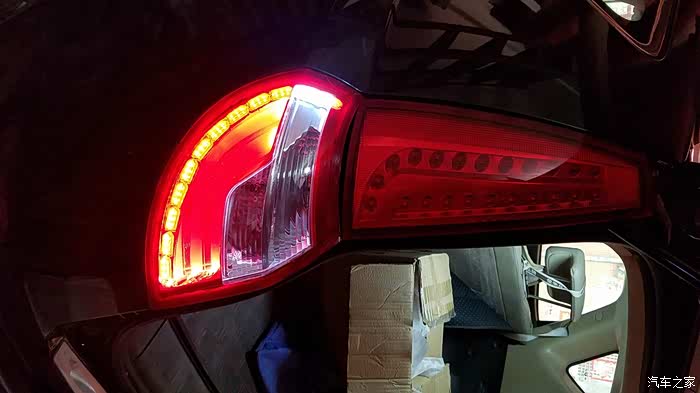

不管了,先接电试一试效果

还可以

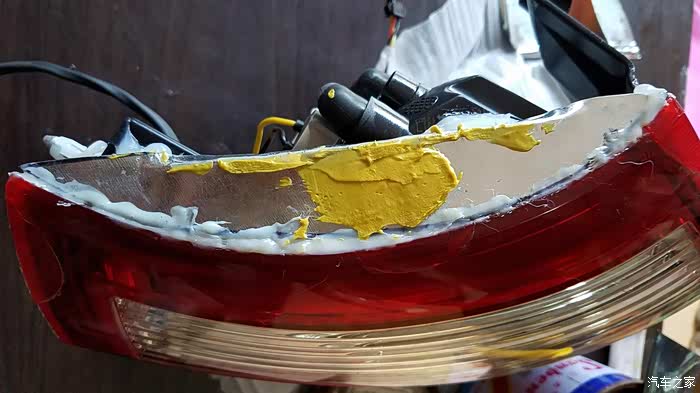

没办法,只有拆下来,重新加工了,剪了一块铁皮,用AB胶先固定

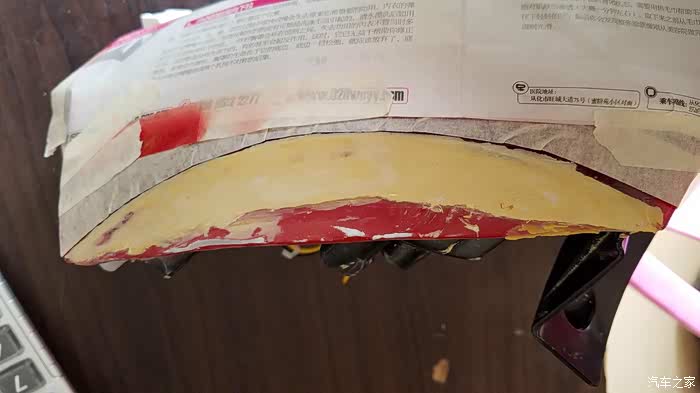

再用原子灰补平

再用原子灰补平

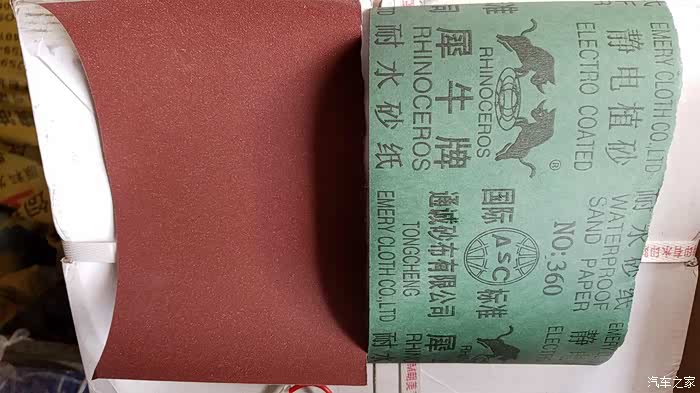

原子灰干后用砂纸打磨平

打磨好

然后用手喷漆喷油

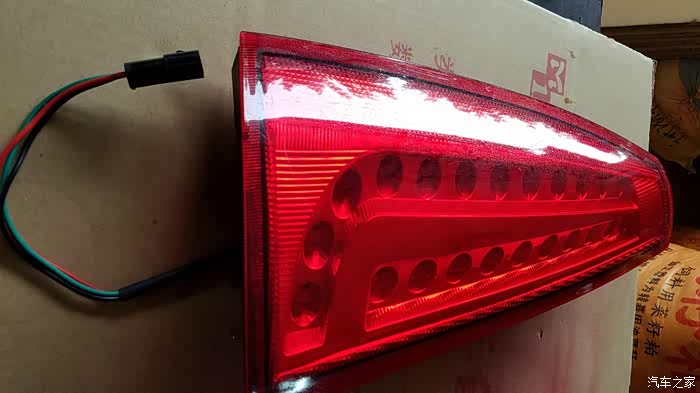

由于原来尾灯连接立柱灯的插头配不了,自己另接了一个

立柱灯也加了插头,方便连接

一切准备好,再次准备装车

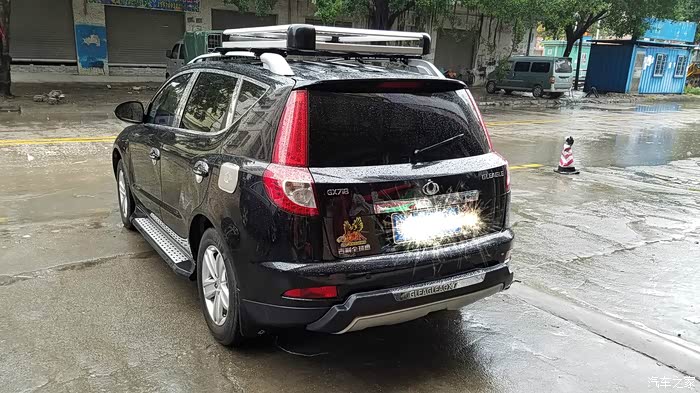

拆了立柱灯和尾灯的小7

先装尾灯

然后装立柱灯

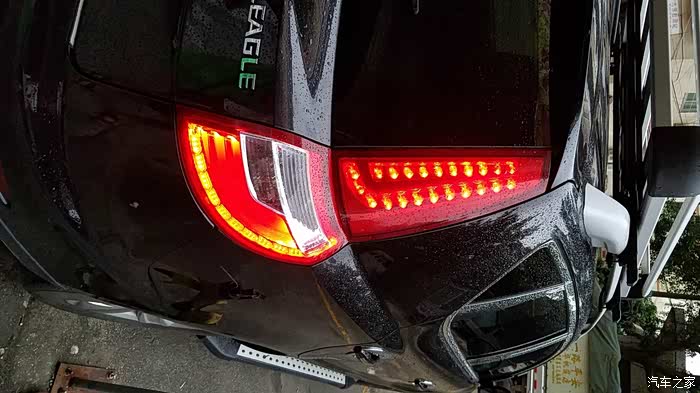

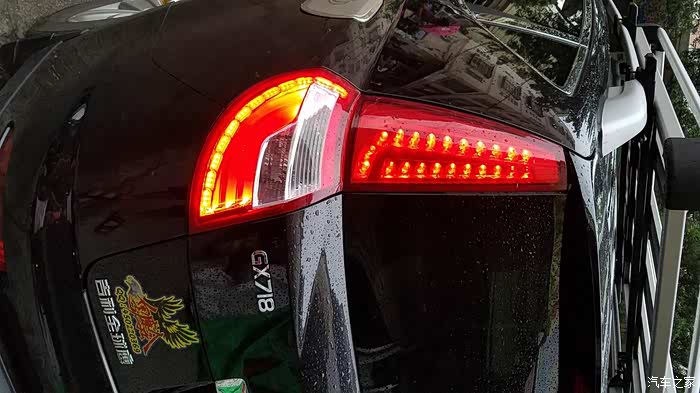

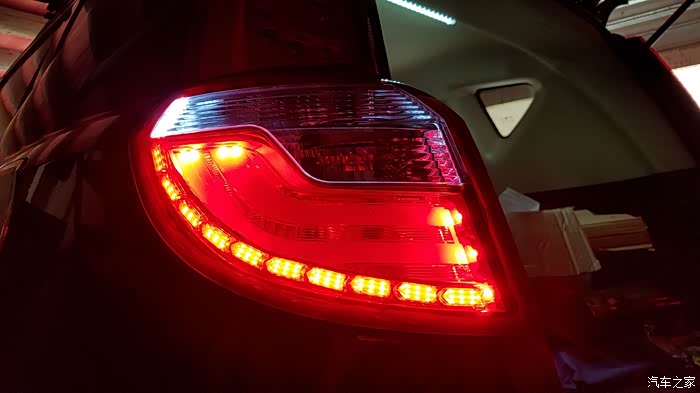

接好线后,亮灯——左

接好线后,亮灯——右

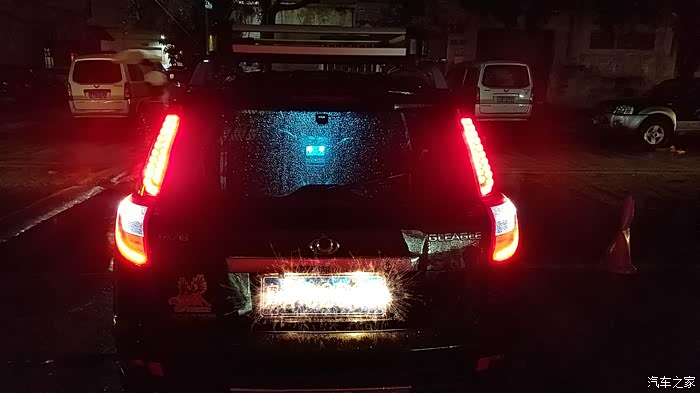

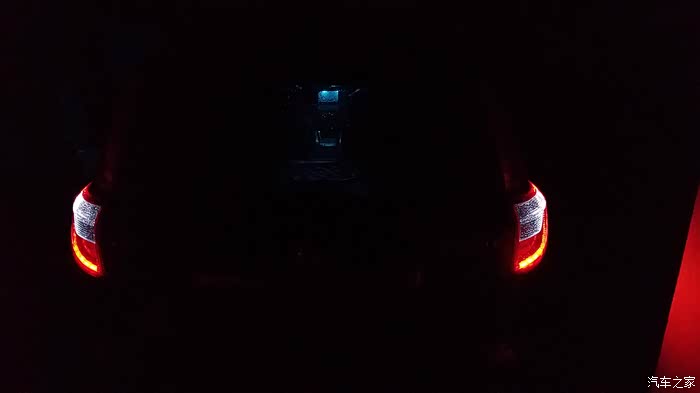

晚上的效果

晚上的效果

晚上的效果

认住呢只鹰,入会有保证。
